Rheinmetall GDM-008 أو السرعوف ,



هو نظام للدفاع الجوي القريب صممته Rheinmetall Air Defense AG " سويسرا "
(المعروف سابقًا باسم Oerlikon Contraves) للتركيب على السفن. وهو يعتمد
على نظام الدفاع الجوي الأرضي بمدفع 35 ملم ويستخدم ذخيرة AHEAD.
والتي اثبتت نجاحها بشدة على الأراضي السعودية حيث سجلت حالات
أسقاط للدرونات الأنتحارية وقذائف الهاون والمدفعية ببضع طلقات



يقيس الجهاز الموجود في الطرف السرعة الدقيقة لكل طلقة
أثناء إطلاقها ، ويضبط تلقائيًا لتفجير الذخيرة عندما تقترب
من مسافة محددة مسبقًا من الهدف.



تنشر كل طلقة 152 مقذوفًا صغيرًا من التنجستن تزن كل منها
3.3 جرام (0.12 أونصة) لتشكيل سحابة قاتلة على شكل مخروطي
لضرب الهدف القادم.



تم تصميم أوضاع إطلاق النار الأخرى لتكون فعالة ضد الأهداف السطحية
مثل قوارب الهجوم السريعة الصغيرة. تم تصميم السلاح ليتم التحكم
به بواسطة نظام خارجي للسيطرة على النيران باستخدام إما الرادار
أو أجهزة التتبع الكهروضوئية.



تسمح سعة الذخيرة بالاشتباك مع 10 صواريخ مضادة للسفن
أو 20 هدف سطحي

-
الطول:5.5 متر

العرض: 2.39 متر

الارتفاع: 1.94 متر

العيار: 35 ملم


المدى الأقصى الفعال 5000 متر

(إطلاق أوتوماتيكي) : 1000 طلقة في الدقيقة

-

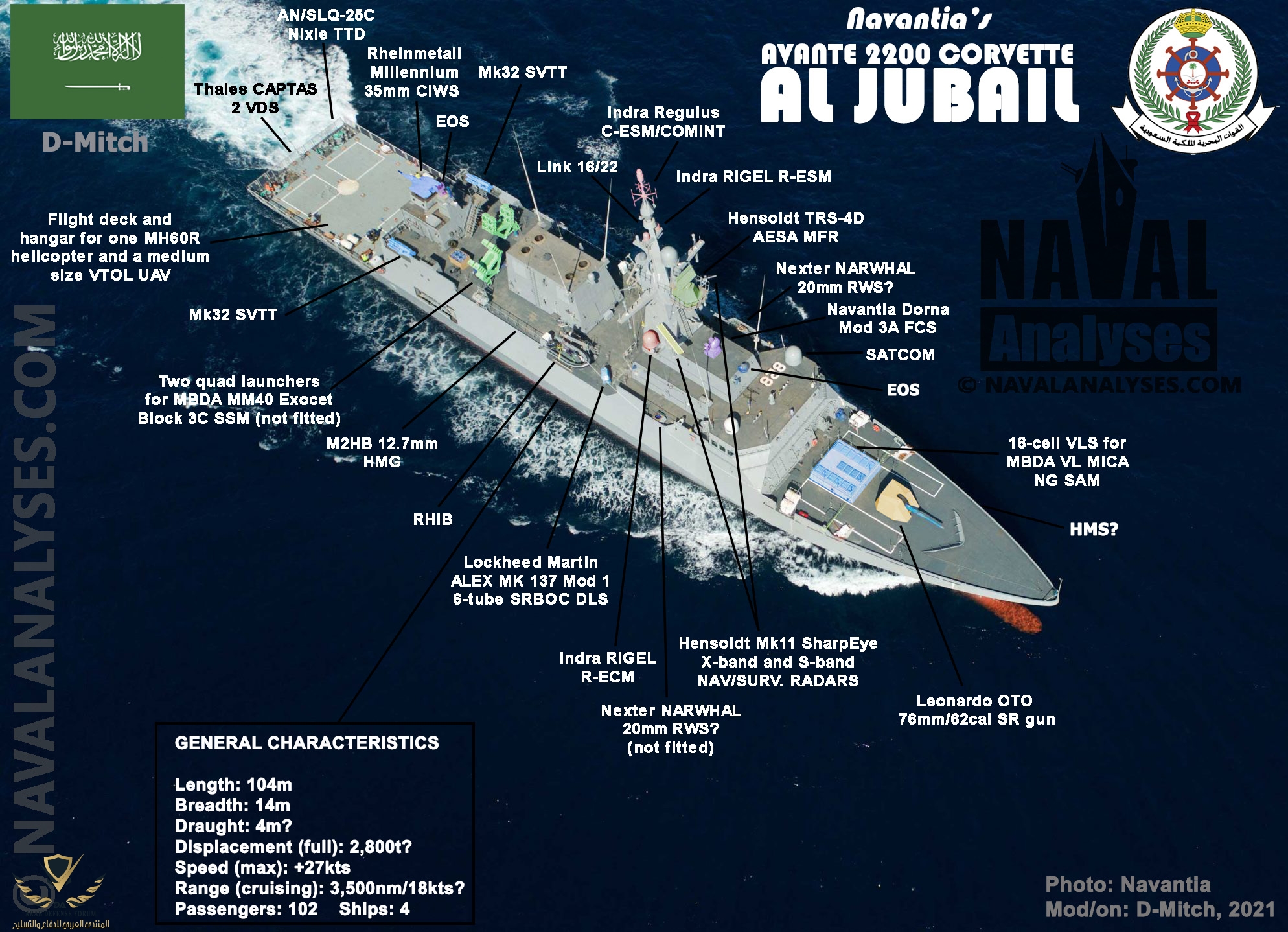

الكورفيت السعودي " الجبيل "








Rheinmetall GDM-008 أو السرعوف ,

مشاهدة المرفق 494002

هو نظام للدفاع الجوي القريب صممته Rheinmetall Air Defense AG " سويسرا "
(المعروف سابقًا باسم Oerlikon Contraves) للتركيب على السفن. وهو يعتمد
على نظام الدفاع الجوي الأرضي بمدفع 35 ملم ويستخدم ذخيرة AHEAD.

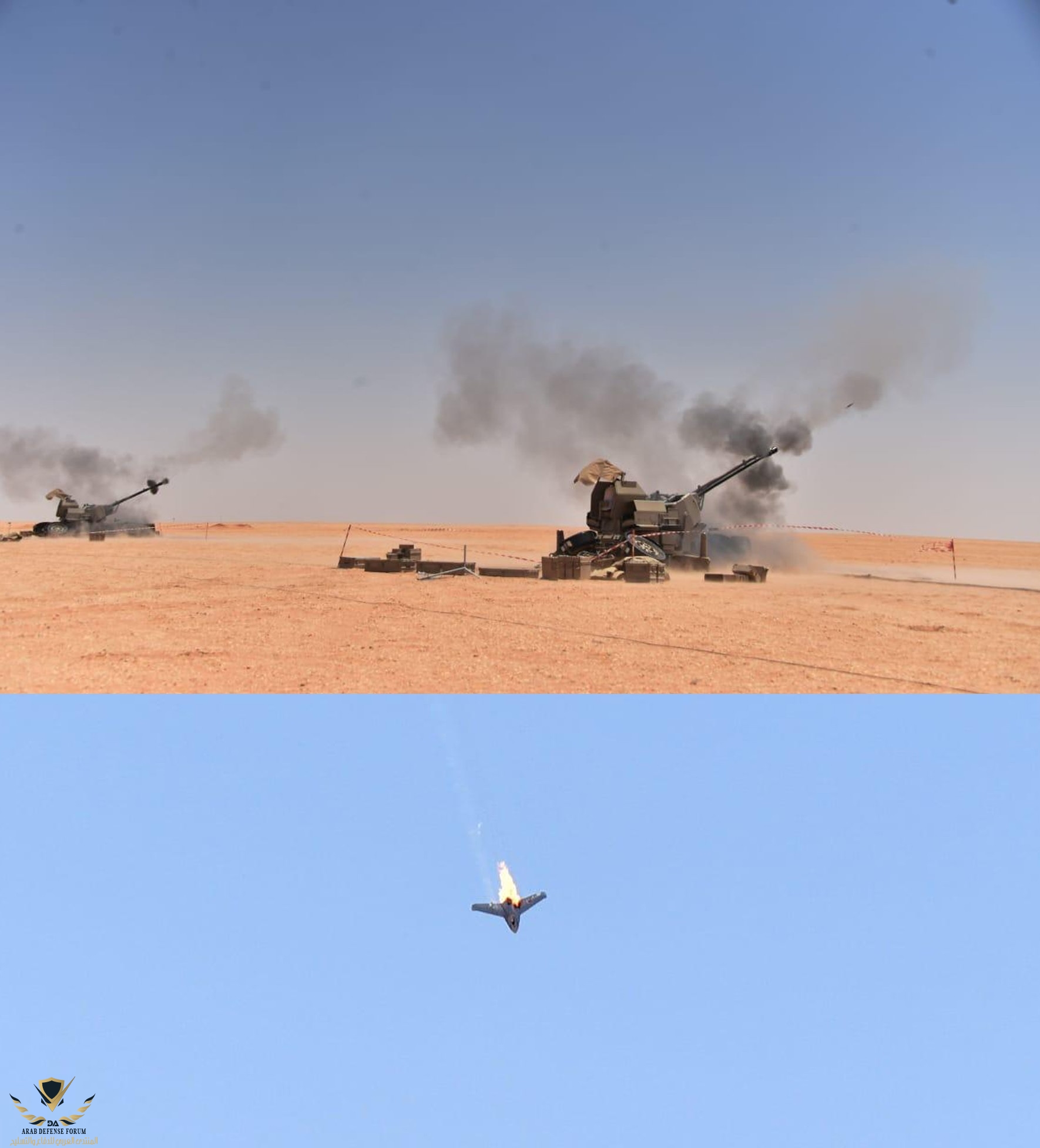

والتي اثبتت نجاحها بشدة على الأراضي السعودية حيث سجلت حالات
أسقاط للدرونات الأنتحارية وقذائف الهاون والمدفعية ببضع طلقات


مشاهدة المرفق 494004

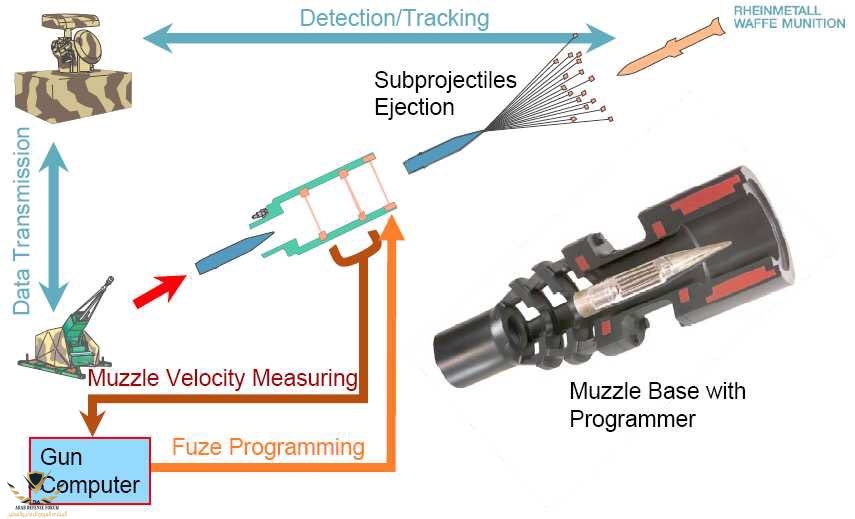

يقيس الجهاز الموجود في الطرف السرعة الدقيقة لكل طلقة
أثناء إطلاقها ، ويضبط تلقائيًا لتفجير الذخيرة عندما تقترب
من مسافة محددة مسبقًا من الهدف.

مشاهدة المرفق 494006

تنشر كل طلقة 152 مقذوفًا صغيرًا من التنجستن تزن كل منها
3.3 جرام (0.12 أونصة) لتشكيل سحابة قاتلة على شكل مخروطي
لضرب الهدف القادم.

مشاهدة المرفق 494005

تم تصميم أوضاع إطلاق النار الأخرى لتكون فعالة ضد الأهداف السطحية
مثل قوارب الهجوم السريعة الصغيرة. تم تصميم السلاح ليتم التحكم
به بواسطة نظام خارجي للسيطرة على النيران باستخدام إما الرادار
أو أجهزة التتبع الكهروضوئية.

مشاهدة المرفق 494007

تسمح سعة الذخيرة بالاشتباك مع 10 صواريخ مضادة للسفن
أو 20 هدف سطحي

-
الطول:5.5 متر

العرض: 2.39 متر

الارتفاع: 1.94 متر

العيار: 35 ملم


المدى الأقصى الفعال 5000 متر

(إطلاق أوتوماتيكي) : 1000 طلقة في الدقيقة

-

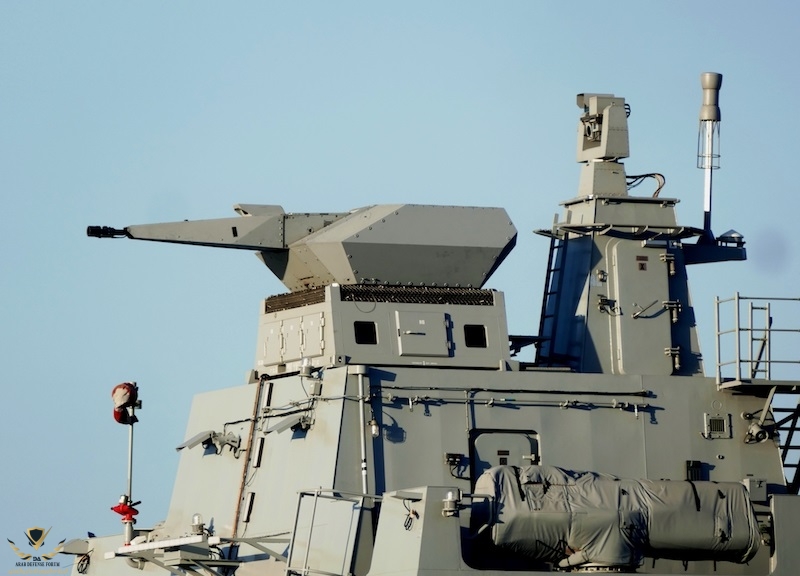

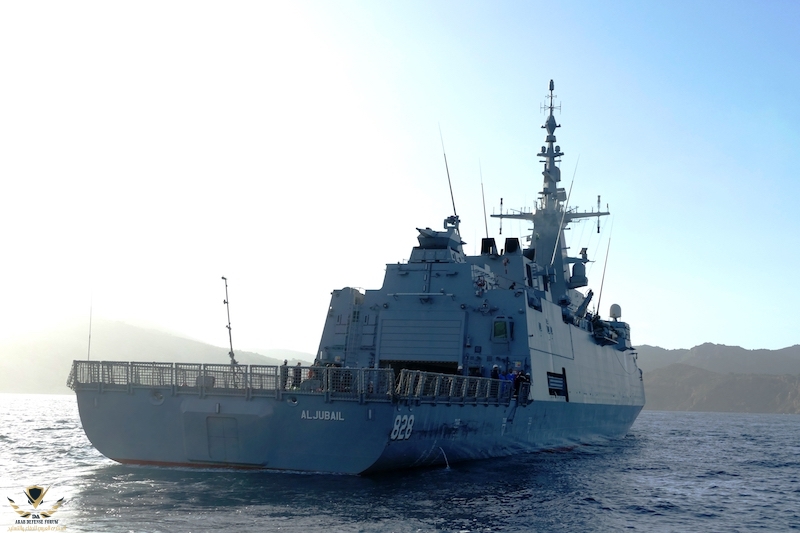

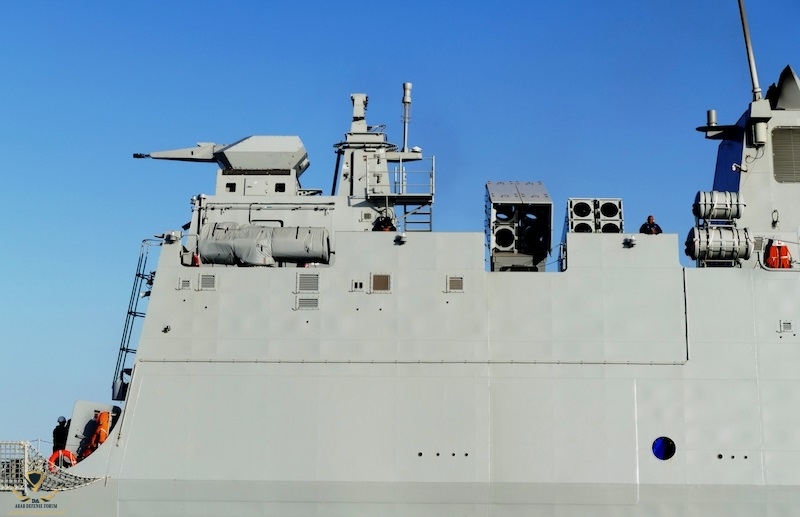

الكورفيت السعودي " الجبيل "



مشاهدة المرفق 494009

مشاهدة المرفق 494010
مشاهدة المرفق 494008

هل القاذف الظاهر بجانب المدفع هو قاذف الهاربون

هنا يظهر على كورفيت الدرعية 830 في جولة الأختبارات


اجمل شيء شعار نقل التقنيه نعتبر اول دفاع جوي قصير المدى موطن للبحريه السعوديه

وتقريبا امنا على سفنا من القوارب الايرانيه خاصج يعترض ١٠ صواريخ

سايلنت بما ان لديك معلومات كثيره عن الافانتي
سوي لنا مقارنة بينها وبين الجويند
بشوف مالافضل للسعودية العرض الفرنسي او الإسباني

غلطان، هذا هاربون وهو الافضل
لاننا اشترينا دفعات كثيرة من صاروخ الهاربون
شوف المصصم هنا مفوت ولا ولا
وحسب اضافته في الركن الايمن تحت ان الصوره
ماخوذه من موديل نافانتيا
مع انه شارح عليه غير مطابق
الاغلب هاربون


حسب ما رأيت بالمصادر الصاروخ هاربون
وانا اراه افضل من الاكزوسيت، لانه مجرب وناجح
شاهد كيف بهذل السفن الروسية في حرب اوكرانيا

حسب ما رأيت بالمصادر الصاروخ هاربون
وانا اراه افضل من الاكزوسيت، لانه مجرب وناجح
شاهد كيف بهذل السفن الروسية في حرب اوكرانيا
عطنا المصادر
انا جبت صوره ولااعتبرها مصدر
ممكن اي مصمم يجتهد ويسويها
الكلام نبغى شي رسمي
هاربون ولااكزست حميد يقول اكزست مثلي
وانت تقول عشان اشترينا الهاربون

عطنا المصادر
انا جبت صوره ولااعتبرها مصدر
ممكن اي مصمم يجتهد ويسويها
الكلام نبغى شي رسمي
هاربون ولااكزست حميد يقول اكزست مثلي
وانت تقول عشان اشترينا الهاربون
نعم نحن اشترينا دفعات كثيرة من الهاربون
بينما لا توجد صفقة واحدة للاكزوسيت
فقط لدينا النسخة القديمة وتعمل على اللافاييت

حسب ما رأيت بالمصادر الصاروخ هاربون
وانا اراه افضل من الاكزوسيت، لانه مجرب وناجح
شاهد كيف بهذل السفن الروسية في حرب اوكرانيا

هذي سفينة بريطانية بعد مالقمت صاروخ Exocet ابان حرب الفوكلاند 1982



هذي فرقاطة امريكية بعد اصابتها بصاروخ Exocet من قبل العراق عام 1987

A_port_quarter_view_of_the_guided_missile_frigate_USS_STARK_%28FFG_31%29_listing_to_port_after_being_struck_by_an_Iraqi-launched_Exocet_missile_-_DPLA_-_ea32d9117fb4973359103931e4327595.jpeg


فما بالك بأحدث نسخها!

نعم نحن اشترينا دفعات كثيرة من الهاربون
بينما لا توجد صفقة واحدة للاكزوسيت
فقط لدينا النسخة القديمة وتعمل على اللافاييت

صفقة الافانتي لم يكشف عن تسليحها ولكن ظهرت بقاذفات صواريخ الاكزوست

وبالنسبة للهاربون فالذي اعلن عنه هي من ضمن صفقة F-15SA

وصفقة MMSC لم يكن بينها الهاربون عندما تم الاعلان عن الصفقة لكن ظهر مجسم للسفينة وهي بقاذفات الهاربون


حسب ما رأيت بالمصادر الصاروخ هاربون
وانا اراه افضل من الاكزوسيت، لانه مجرب وناجح
شاهد كيف بهذل السفن الروسية في حرب اوكرانيا
بطل هبد صاروخ ال Exocet له تاريخ ومجرب في عدة حروب ويعتبر من اكثر الصواريخ تطورا

هذي سفينة بريطانية بعد مالقمت صاروخ Exocet ابان حرب الفوكلاند 1982



هذي فرقاطة امريكية بعد اصابتها بصاروخ Exocet من قبل العراق عام 1987

A_port_quarter_view_of_the_guided_missile_frigate_USS_STARK_%28FFG_31%29_listing_to_port_after_being_struck_by_an_Iraqi-launched_Exocet_missile_-_DPLA_-_ea32d9117fb4973359103931e4327595.jpeg


فما بالك بأحدث نسخها!
اخر نسخه هو الاكزوست هي بلوك ٣
واغلب الظن انها قواذف هاربون بلوك ٢
