منظومة الدفاع الجوي الروسية قصيرة/متوسطة المدى Pantsir-SM

[Sikorsky]

منظومة الدفاع الجوي الروسية قصيرة/متوسطة المدى
Pantsir-SM

Pantir-SM هو نظام دفاع جوي قصير المدى روسي حديث.
إنه نسخة محسنة من منظومة Pantsir-S1، التي تم اعتمادها في عام 2007.

وهو يستخدم صواريخ جديدة ومجهزة برادار جديد وبعض التحسينات الأخرى.
كما أنه يعتمد على هيكل جديد. تم بناء أول وحدة من نظام Pantsir-SM المحسن في عام 2017.

تم الكشف عن نظام الدفاع الجوي هذا لأول مرة في عام 2019.

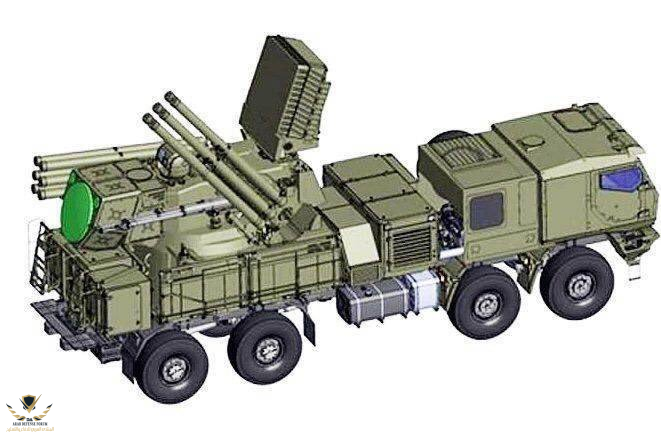

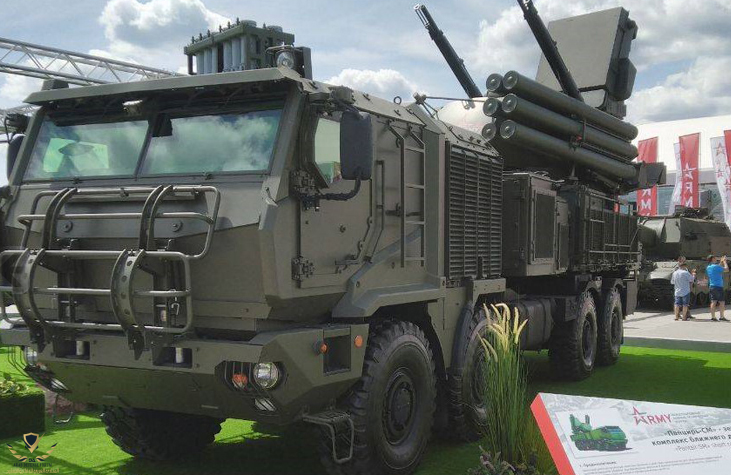

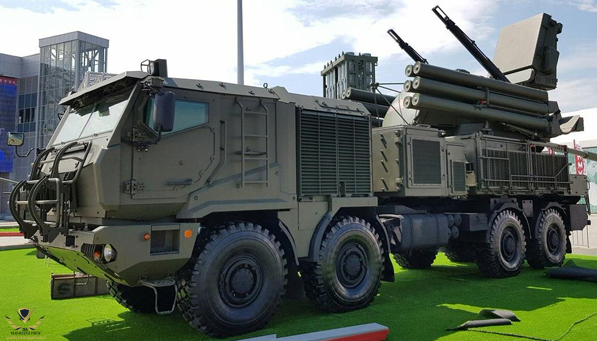

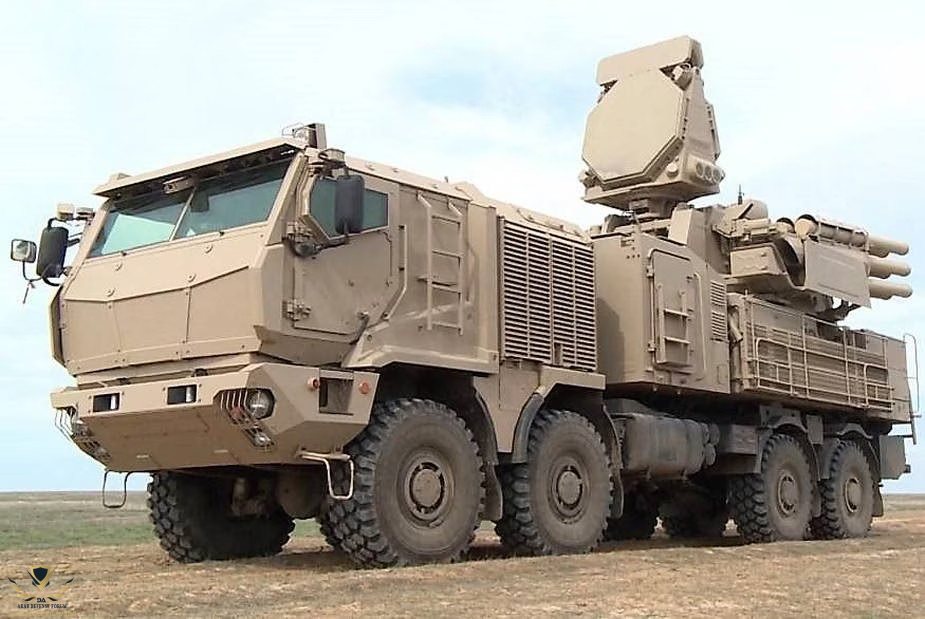

يعتمد Panstir-SM على هيكل بعجلات خاص K-53958 ( شاحنة عسكرية من طراز KamAZ-6560M بكابينة مصفحة).

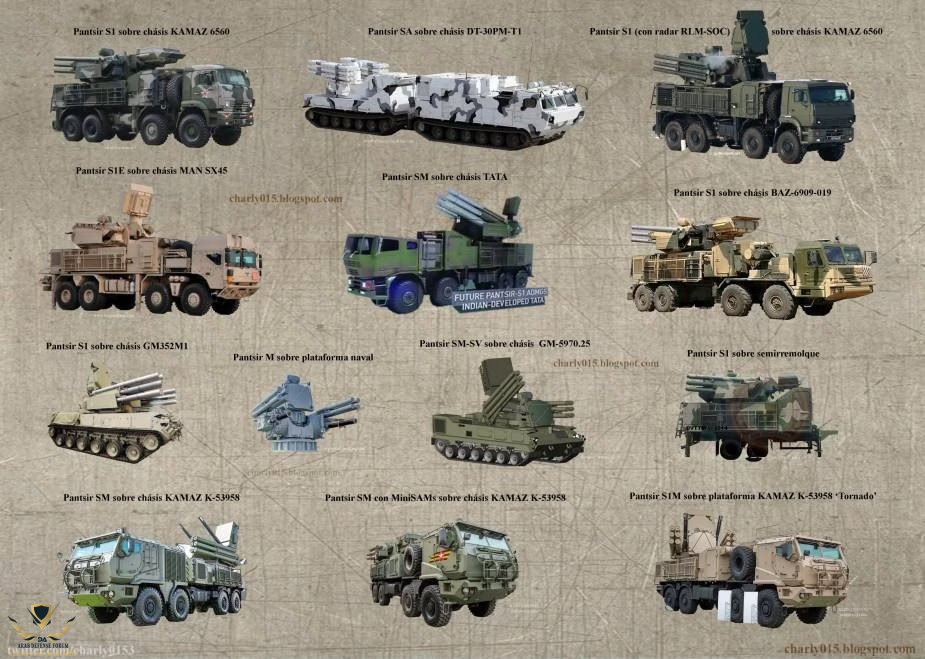

على الرغم من أن نظام الدفاع الجوي هذا يمكنه استخدام العديد من الهياكل الأخرى.

علاوة على ذلك ، يمكن نشره في وحدة ثابتة أو على متن سفن بحرية.



يتبــــــــــع​



[Sikorsky]

يستخدم Pantsir-SM رادارًا نشطًا جديدًا يتم المسح فيه إلكترونيًا.
هذا يسمح بتحسين كبير في نطاق ومدى الكشف.

يمكنه اكتشاف الأهداف على مسافة 75 كم. يبلغ مدى الكشف الأصلي لـ Pantsir-S1
36 كم.

كما أن هذا الرادار أكثر مقاومة للتشويش.

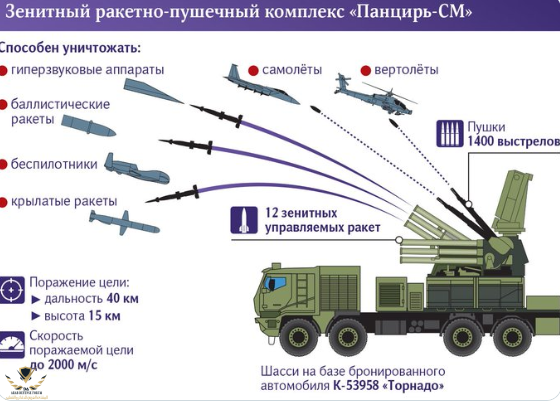

تم الإعلان عن استخدام Pantsir-SM صاروخًا جديدًا يبلغ مداه الأقصى 40 كم ويمكنه الوصول إلى الهدف على ارتفاع 15 كم.

وهذا ضعف مدى ارتفاع صاروخ Pantsir-S1s 57E6.
لذلك في الواقع ، يمكن اعتبار Pantir-SM نظام دفاع جوي قصير ومتوسط المدى.

كما تنتقل الصواريخ الجديدة بشكل أسرع بسرعة تبلغ حوالي 8.7 ماخ (10800 كم / ساعة).
على الأرجح أن Pantsir-SM متوافق أيضًا مع صواريخ 57E6 الأقدم.

كان من المخطط أيضًا أن تستخدم Pantir-SM نوعًا جديدًا من الصواريخ الصغيرة، المصممة للاشتباك مع الطائرات بدون طيار والطائرات بدون طيار، بالإضافة إلى مناجم الهاون وصواريخ المدفعية.

يمكن لحاوية صواريخ واحدة أن تحزم 4 من هذه الصواريخ الصغيرة.

أظهر الاستخدام التشغيلي لـ Pantsir-S1 الأصلي في سوريا أن نظام الدفاع الجوي الأصلي كان غير فعال ضد الأهداف الصغيرة والبطيئة الحركة، مثل الطائرات بدون طيار الصغيرة.



يتبـــــــــــــــــــع​



[Sikorsky]

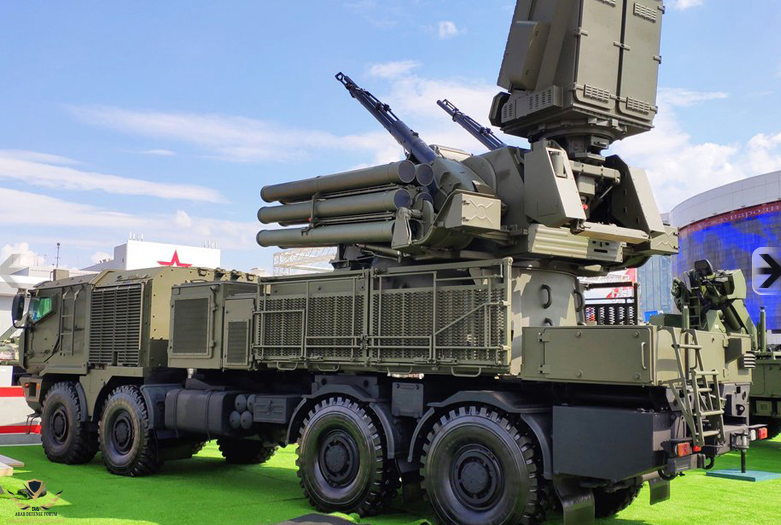

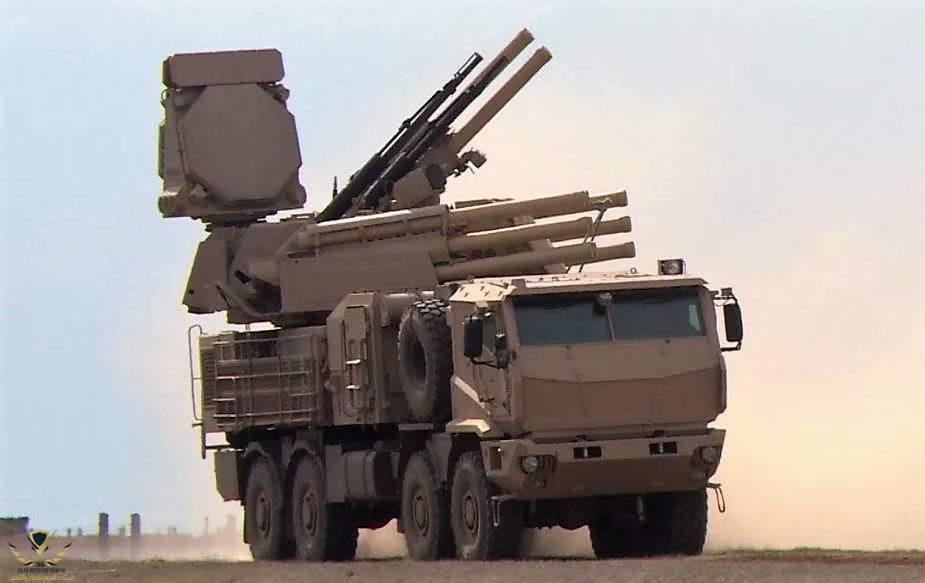

يحتوي Pantsir-SM أيضًا على مدفعين مزدوجين عيار 30 ملم.
يصل معدل إطلاق النار المشترك إلى 5000 طلقة في الدقيقة. يمكن لهذه البنادق الاشتباك مع أهداف تصل إلى 4 كيلومترات.

تتمتع هذه الأسلحة بقدرة محدودة ضد الأهداف الأرضية ويمكنها استخدام الذخيرة الخارقة للدروع
للاشتباك مع المركبات المدرعة.

يمكن لنظام الدفاع الجوي هذا إطلاق صواريخه أثناء التنقل، ولكن لا يمكن إطلاق المدافع إلا عندما تكون المركبةثابتة.
ومن المثير للاهتمام أن Pantsir-SM الجديد ليس لديه مقابس استقرار.

يحمل خط الأساس Pantsir-SM عدد 12 صاروخًا مغلقًا في حاويات.
له أيضًا نسخة أخرى قيد التصميم مع 24 صاروخًا ولكن بدون أسلحة إضافية.

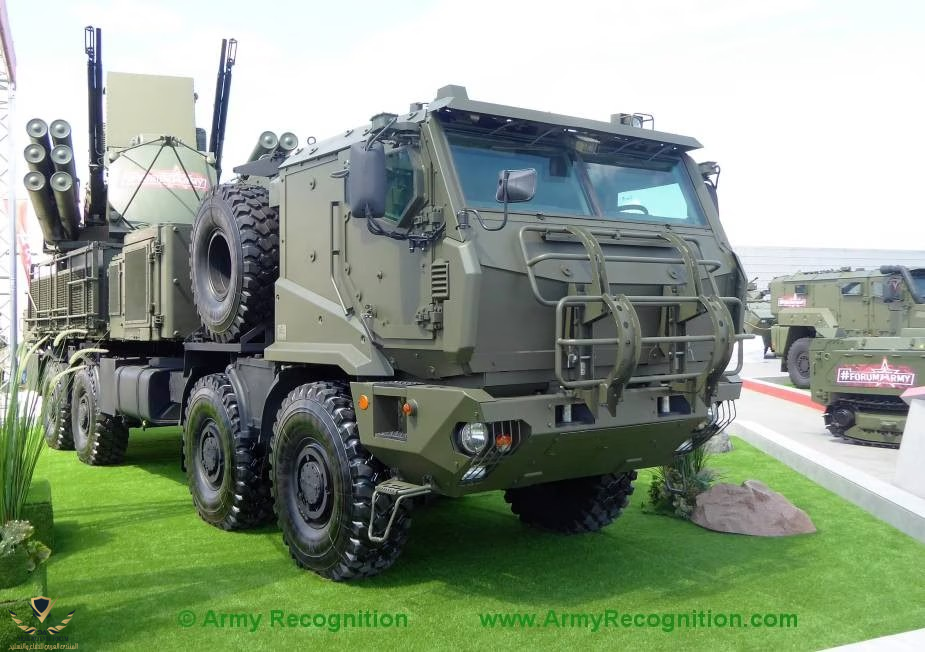

توفر الكابينة المدرعة لـ Pantsir-SM الحماية للطاقم من نيران الأسلحة الصغيرة وشظايا قذائف المدفعية والانفجارات
التي تعادل 2 كجم من مادة TNT.

يتم تشغيل هذا النظام من قبل طاقم مكون من ثلاثة أفراد ، بما في ذلك القائد والمشغل والسائق.

يتم تشغيل الشاسيه ذو العجلات الخاصة K-53958 بواسطة محرك ديزل بشاحن توربيني، بقوة 600 حصان.
المحرك متصل بناقل حركة أوتوماتيكي. يمكن للمركبة أن تسير على الطرق الوعرة.

يمكن أن يعمل كل نظام Pantsir-SM في وضع قائم بذاته ، دون أي دعم خارجي.
يمكن ربط ما يصل إلى 3-5 مركبات قتالية في بطارية، حيث تعمل إحدى المركبات كمركز قيادة وترسل بيانات الهدف
إلى مركبات أخرى.

يمكن أن تعمل هذه المركبات القتالية أيضًا جنبًا إلى جنب مع مركز قيادة الدفاع الجوي لتلقي البيانات
من رادارات الإنذار المبكر.

يجب أن تتضمن البطارية النموذجية عددًا من مركبات الدعم ذات الصلة، مثل إعادة شحن المركبات
ومركبات الصيانة والورش المتنقلة وما إلى ذلك.



إنتهـــــــــــــــــــــــى

​



[ابو محمد 75]

ظهور نظام باتنسير في السعودية



[العزيزي]

ظهور نظام باتنسير في السعودية

مشاهدة المرفق 490019

هذه قديمة الصورة وخاص بالقوات الإماراتية



[ابو محمد 75]

هذه قديمة الصورة وخاص بالقوات الإماراتية

رأيت موقع نسبها للسعودية



[العزيزي]

رأيت موقع نسبها للسعودية

سبق أن نشرت في المنتدى



[الجراح]

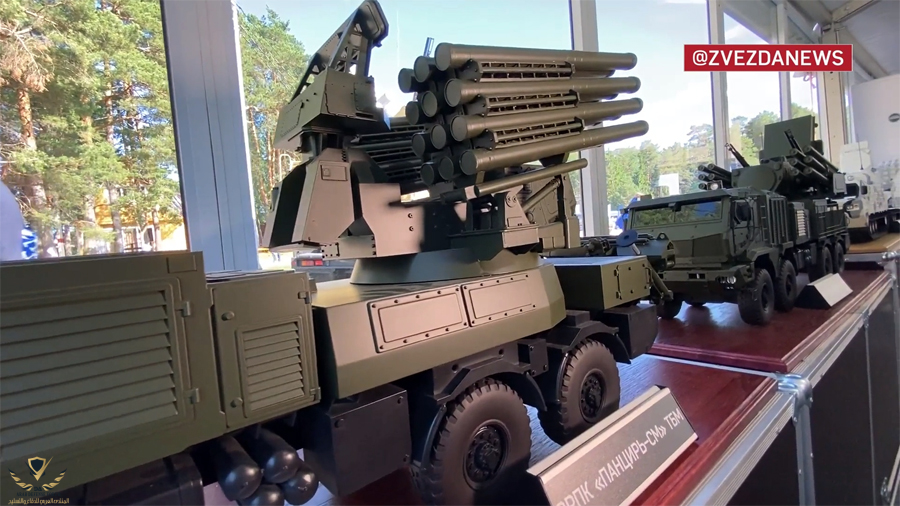

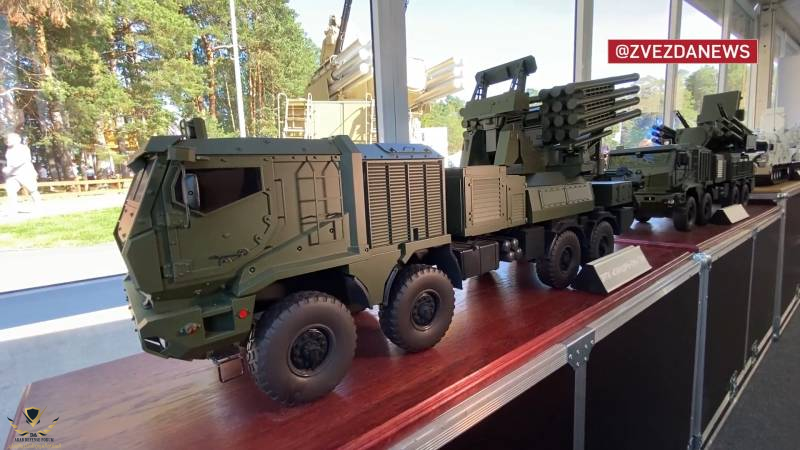

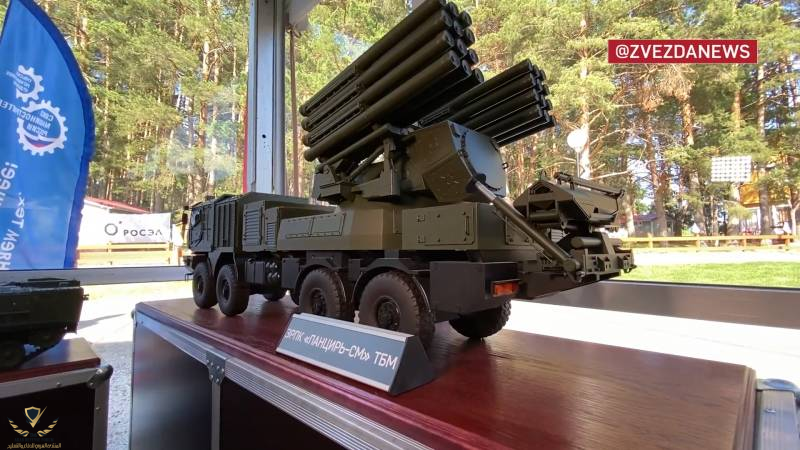

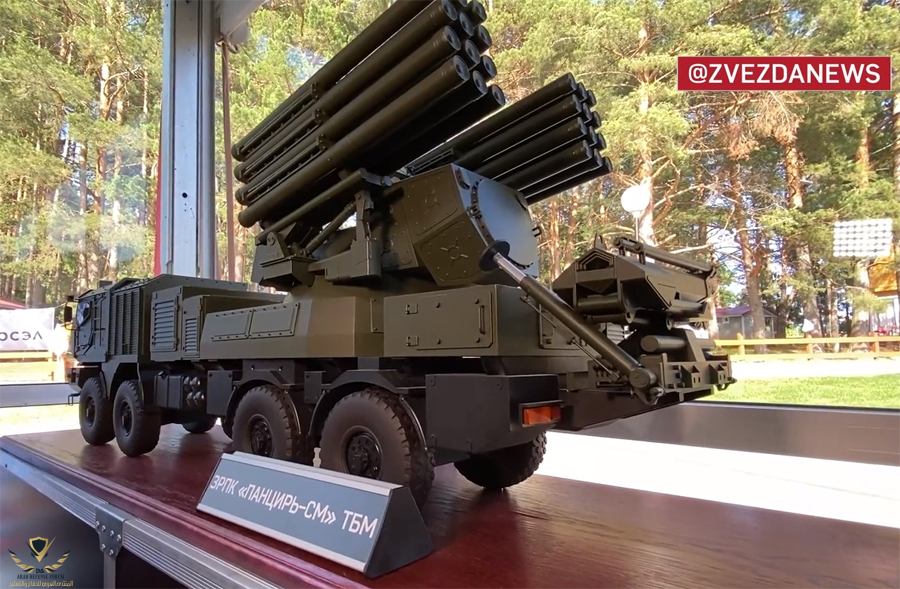

Pantsir-SM-TBM

إصدار جديد من نظام Pantsir-SM-TBM

زيادة حمولة الذخيرة للصواريخ المضادة للطائرات من 12 إلى 24

تم زيادة مدى إطلاق النار الفعال للمجمع إلى 40 كيلومترًا - ضعف ما يقارن بـ Pantsir-S1.

يكشف النظام الأهداف على مسافة تصل إلى 75 كيلومترًا.



[Ozone]

اكثر منظومه حققت فشل في القرن العشرين



[bidonV]

اكثر منظومه حققت فشل في القرن العشرين

كيف؟ هذه المنضمومة مصممة لحماية القوافل العسكرية، إن لم تستبح الطائرات القوافل بالقنابل الغبية فقق أدي هذا النظام مهمته.



[Ozone]

كيف؟ هذه المنضمومة مصممة لحماية القوافل العسكرية، إن لم تستبح الطائرات القوافل بالقنابل الغبية فقق أدي هذا النظام مهمته.

سو بحث بسيط في المنتدى و تفهم كيف



[الأرطبون]

معقولة هذا الفشل لمنظومات الدفاع الجوي الروسية؟؟؟


وجودها كعدمها



[Sikorsky]



[تغر بيردي]

ههههههه يا راجل قول كلام غيرده



[هيرون]

ديسمبر 2023

أرسلت روسيا نظام الدفاع الجوي الجديد Pantsir-SM إلى ساحة المعركة الأوكرانية، والمجهز بصواريخ تفوق سرعتها سرعة الصوت ويبلغ مداها 40 كم.
https://www.airspace-review.com/2023/12/24/rusia-mengirimkan-sistem-pertahanan-udara-baru-pantsir-sm-ke-palagan-ukraina-dibekali-rudal-hipersonik-berjangkauan-40-km/



[الوشمي]

هل تعاقدت عليها السعودية؟



[العزيزي]

ديسمبر 2023

أرسلت روسيا نظام الدفاع الجوي الجديد Pantsir-SM إلى ساحة المعركة الأوكرانية، والمجهز بصواريخ تفوق سرعتها سرعة الصوت ويبلغ مداها 40 كم.
https://www.airspace-review.com/2023/12/24/rusia-mengirimkan-sistem-pertahanan-udara-baru-pantsir-sm-ke-palagan-ukraina-dibekali-rudal-hipersonik-berjangkauan-40-km/

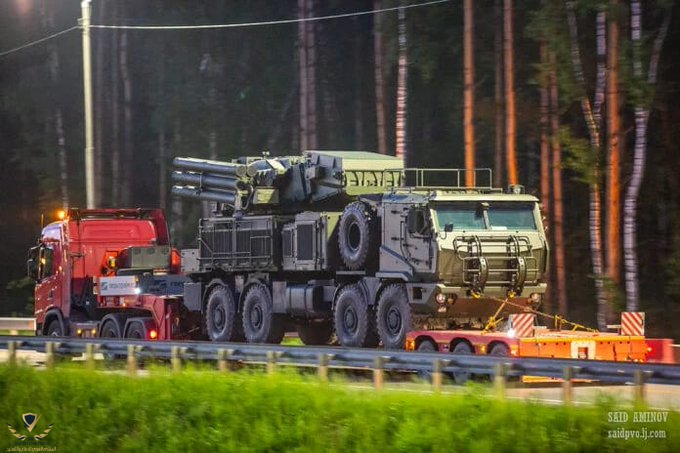

مشاهدة المرفق 652613

المشكله ماهي في الصواريخ العلة في النظر شجر



[Ra-ghiib]



[Ra-ghiib]



[الدوسري M]

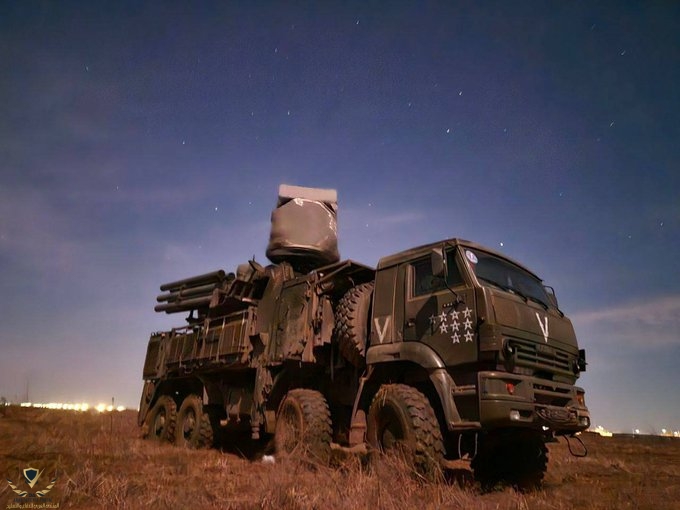

يبدو ان المنظومة دخلت الحرب .. النجوم التي عليها ربما تدل انها تصدت لاهداف
