الطوربيد الثقيل mk 48



نظرة عامة

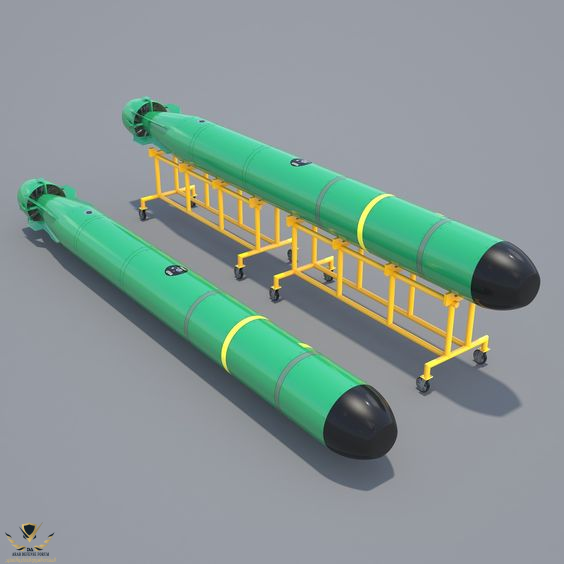

هو طوربيد ثقيل تحت تسمية MK 48 Mod 7 Common Broadband Advanced Sonar System (CBASS) قامت بتطويره شركة لوكهيد مارتين لصالح البحرية الامريكية و حلفاءها
حيث يعمل ضد التهديدات الموجهة الى سطح المياه و في بيئة شديدة العدائية بموثوقية عالية و يدعم العمل على نطاقات متعددة في الساحل و المياه الزرقاء
الطوربيد هو تطوير للسابق mk 48 ADCAP بين البحرية الامريكية و البحرية الملكية الاسترالية

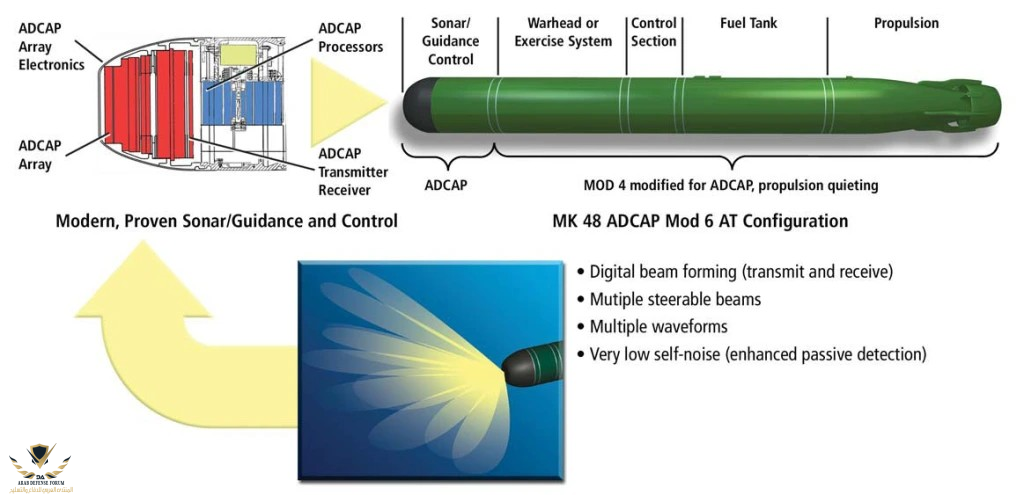

MK 48 (ADCAP) Mod 6




هو طوربيد عمل مع القوات الامريكية منذ عام 1972 و تمت الموافقة على بداية الانتاج الفعلي له سنة 1989 بحيث يعمل Mk-48 و Mk-48 ADCAP بتواجد او غياب توجيه سلكي عبر توجيه نشط او سلبي
بعد الاطلاق ينفذ الطوربيدين اجراءات مبرمجة للبحث و الاغلاق على الهدف مع امكانية اعادة التوجيه اذا كان هناك خطأ

النسخة القديمة mk 48 بامكانها مواجهة التهديدات السطحية او الغواصات و قد تمت تجربته تحت الجليد في القطب الشمالي مقارنة بالنسخة ADCAP الذي خضع لتحسينات لاغلاق افضل على الاهداف بالاضافة الى قدرة عالية على مواجهة الاجراءات المضادة و تقليل الاعتمادية على سفينة الاطلاق بالاضافة الى اداء عالي تحت الماء عبر محرك بمصخة نفاثة مع مروحتين مزدوجتين

يستخدم المحرك وقودًا أحاديًا سائلًا ، ويحتوي الطوربيد على رأس حربي تقليدي شديد الانفجار. يحتوي Mk-48 على نظام توجيه متطور يسمح بمجموعة متنوعة من خيارات الهجوم. عندما يغادر الطوربيد أنبوب إطلاق الغواصة ، يدور سلك رفيع للخارج ، ليربط الغواصة والطوربيد إلكترونيًا. يتيح ذلك للمشغل في الغواصة ، مع إمكانية الوصول إلى أنظمة السونار الحساسة للغواصة ، في البداية توجيه الطوربيد نحو الهدف. هذا يساعد الطوربيد على تجنب الأفخاخ وأجهزة التشويش التي قد ينشرها الهدف. يتم قطع السلك ويقوم السونار النشط / السلبي للطوربيد بتوجيه الطوربيد أثناء مراحل الهجوم الأخير.

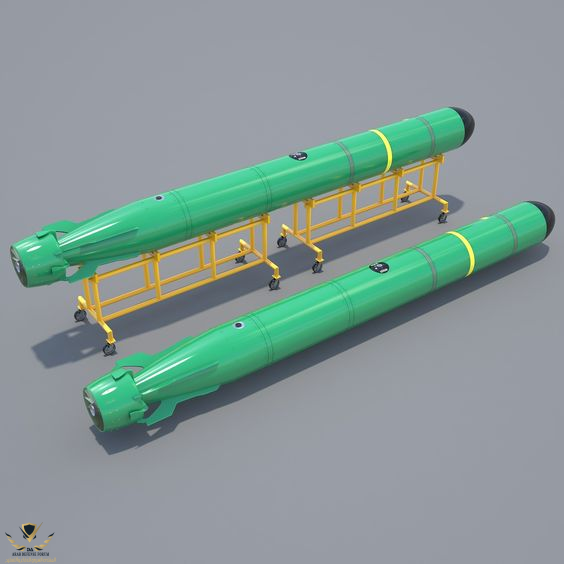

الخصائص العامة للطوربيد MK-48 و MK-48 ADCAP


الطول 19 قدمًا (5.79 مترًا)
وزن (1545.3 كجم)
نسخة Mk-48 ADCAP (1662.7كجم)
قطر (53.34 سم)
مدى 8 كيلومتر مع عمق 365 متر
السرعة اكثر من 28 عقدة
التوجيه
صوتي سلكي و سلبي
وزن الرأس الحربي 292 كيوغرام و نصف شديد الانفجار

منحت القوات البحرية الامريكية عقدا بقيمة 70 مليون و 200 الف دولار لشركة Raytheon لشراء 15 طوربيدات MK 48 ADCAP لدعم الإنتاج الأولي MK 48 CBASS وهندسة الإنتاج. تم الانتهاء من اختبار تطوير طوربيد MK 48 CBASS في نوفمبر 2004 وتم الانتهاء من الاختبار التشغيلي في نوفمبر 2005. وقد تم تحقيق القدرة التشغيلية الأولية في عام 2006 بعد ترقيات الأجهزة والبرامج.

تم اختبار الطوربيد بنجاح بواسطة غواصة HMAS Waller التابعة للبحرية الأسترالية خلال تمرين Rim of the Pacific 2008 (RIMPAC 08) في يوليو 2008.


طلبات الانتاج و التسليم



منحت القوات البحرية الامريكية على مدى 5 سنوات لشركة لوكهيد مارتين ما مجموعه 1263 طوربيد لخدمة برنامج CBASSو تلقت الشركة 50.68 مليون دولار لدعم تغيير العناصر الوظيفية و القطع الهندسية و قطع الغيار ووسائل دعم الانتاج في مارس 2011
وصندوق التوجيه والتحكم ، ومضخم الصوت المسبق ، ومواد التوجيه والتحكم ، وتجميعات الكابلات. إنه يوفر نطاقًا تردديًا متزايدًا وقدرات استهداف وتتبع مبسطة للطوربيد الثقيل الوزن.

حصلت شركة Lockheed Martin على عقد بقيمة 37 مليون دولار من البحرية الأمريكية في أغسطس 2013 لتوفير مجموعات بديلة من طراز Mod 7 CBASS والخدمات لطوربيدات MK 48 الثقيل في الخدمة مع البحرية الأمريكية والعملاء البحريين المتحالفين من كندا وهولندا. شركة Polaris Contract Manufacturing ، وهي شركة تابعة لشركة Lockheed Martin ، مسؤولة عن بناء وتجميع الوحدات بالبدن. و كان من المقرر الانتهاء من العمل في يوليو 2017.

حصلت شركة Lockheed Martin على عقد بقيمة 10 ملايين دولار من قبل Naval Sea Systems Command (NAVSEA) في أبريل 2014 لتوفير دعم الصيانة لجميع طوربيدات MK 48.

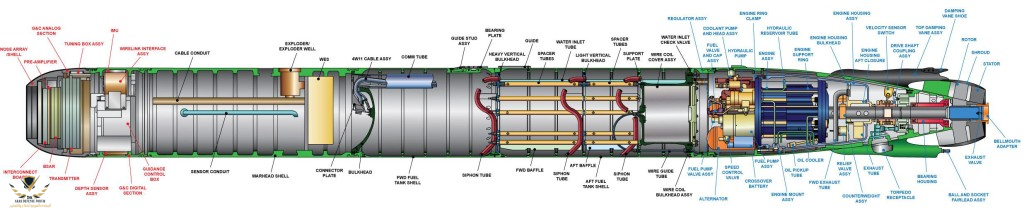

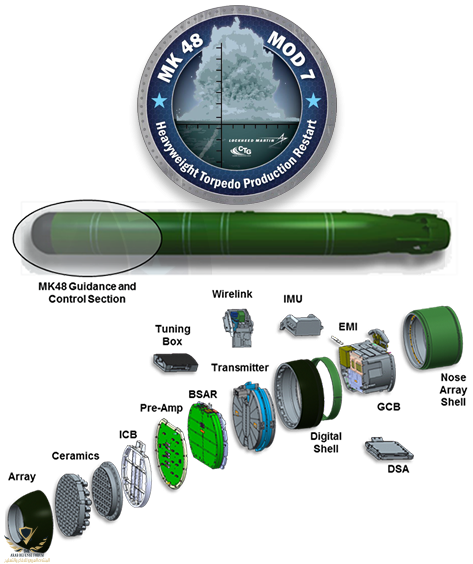

MK 48 Mod 7 CBASS التصميم و المميزات


طوربيد MK 48 Mod 7 CBASS يبلغ طوله 5.8 مترًا وقطره 53 سم ، ويمكن أن يصل أقصى عمق له إلى 1200 قدم. يزن 1676 كجم ويحمل رأسًا حربيًا شديد الانفجار يبلغ 292.5 كجم.

وهو يدعم التشغيل المستقل اطلق و انسى لتوفير مراقبة ما بعد الإطلاق والتحديثات من خلال نظام قتال الغواصات. كما يسمح بالإرسال والاستقبال عبر نطاق تردد واسع. تضمن تقنيات معالجة إشارة النطاق العريض تحسين البحث والاكتساب وفعالية الهجوم للطوربيد.

حيث يقول مسؤولو شركة لوكهيد مارتن إن السونار ذو النطاق العريض CBASS يجعل الطوربيد أكثر فاعلية ضد الغواصات في أقسى البيئات الصوتية. يستخدم طوربيد Mark 48 Mod 7 CBASS تقنيات حديثة جاهزة (COTS) في بيئة حوسبة ذات بنية مفتوحة ، ويمكن تحسينه من خلال ترقيات الأجهزة والبرامج العادية.

يعد طوربيد Mark 48 Mod 7 تسليحًا قياسيًا لأسطول البحرية لغواصات الهجوم السريع من فئة لوس أنجلوس وفيرجينيا وسي وولف ، بالإضافة إلى غواصات الصواريخ الباليستية وصواريخ كروز من فئة أوهايو.
يقوم قسم أنظمة المهام والتدريب في شركة لوكهيد مارتن في واشنطن ببناء الطوربيد ثقيل الوزن Mark 48 Mod 7 CBASS مع نظام سونار متقدم مشترك واسع النطاق لتوسيع القدرات التشغيلية للمياه الضحلة على طول السواحل وداخل الموانئ ، وكذلك في المياه العميقة في محيط مفتوح.

يتمتع طوربيد CBASS أيضًا بالقدرة على التشغيل متعدد النطاقات مع التوجيه النشط والسلبي ؛ قدرات متقدمة لمكافحة التدابير المضادة ؛ الفعالية ضد الغواصات الضحلة منخفضة الدوبلر ، والغواصات العميقة السريعة ، والسفن السطحية عالية الأداء ؛ عملية إطلاق النار والنسيان المستقلة أو إمكانية التوجيه السلكي لتمكين مراقبة ما بعد الإطلاق والتحديثات عبر نظام قتال الغواصات ؛ وتشغيل Otto Fuel II كوقود دافع.


يقول مسؤولو شركة لوكهيد مارتن إن طوربيد Mark 48 Mod 7 CBASS يمكنه الإرسال والاستقبال عبر نطاق تردد واسع واستخدام تقنيات معالجة إشارات النطاق العريض لتحسين البحث عن الهدف والهجوم عليه


قسم التوجيه



توفر شركة لوكهيد مارتن للبحرية الأمريكية أحدث التطورات في أنظمة السونار لأنظمة التوجيه والتحكم لطوربيد MK 48 Mod 7. تزود أنظمة التوجيه والتحكم التابعة لشركة Lockheed Martin طوربيدات الوزن الثقيل بنطاق ترددي أكبر وقدرات استهداف وتتبع مبسطة. تعمل هذه الأنظمة على تحسين فعالية MK 48 بالإضافة إلى توفير إمكانات متقدمة للإجراءات المضادة.

كما توفر شركة لوكهيد مارتن أقسامًا متكاملة للتوجيه والتحكم لزيادة مخزون طوربيدات MK 48 على مدار عدة سنوات. تراوحت أوامر الإنتاج مع احتمال وجود أكثر من 250 طوربيدًا على مدى السنوات الخمس الموالية للتطوير الأمريكية ، والتي تستخدمها جميع فئات الغواصات كحرب مضادة للغواصات (ASW) وحرب مضادة للسطوح ( ASuW) .

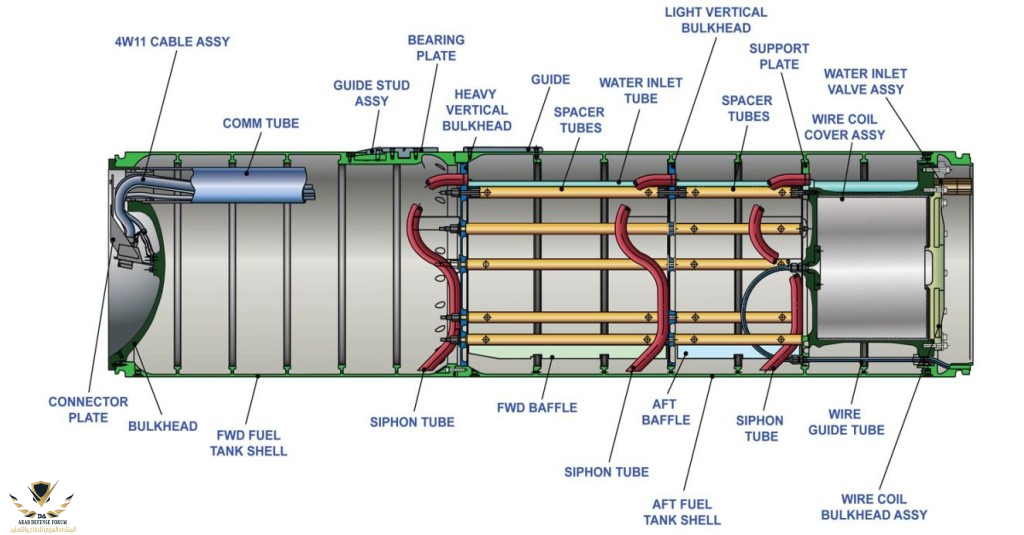

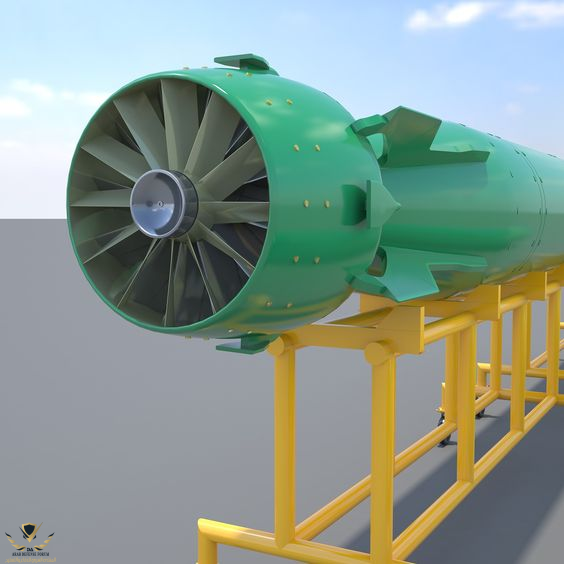

المحرك و الاداء


يتم دفع طوربيد MK 48 Mod 7 CBASS بواسطة محرك أوتو فيول 2 ، وتبلغ سرعته أكثر من 28 عقدة ومدى يصل إلى خمسة أميال.

تم بحمد الله

طوربيد بحجم غواصة قزمية 😂😂

اعتذر على اللخبطة في الموضوع
الطوربيد الاول هو mk 48 بعدها تم تطويره لmk 48 ADCAP و بعدها خضع للتطوير لمعيار mk 48 CBASS

هو مداه محدود فعلا
لكن مواصفاته الاخرى جيدة جدا لانه اذا تمكن من اصابة الهدف 292 كيلوغرام من مادة شديدة الانفجار ستشل الهدف
المدى قصير نوعاً ما فقط 8 كم

هو مداه محدود فعلا
لكن مواصفاته الاخرى جيدة جدا لانه اذا تمكن من اصابة الهدف 292 كيلوغرام من مادة شديدة الانفجار ستشل الهدف
لا شك في قوته اذا اصاب الهدف لكن اذا قارناه بالطوربيد الألماني DM2A4 Seehecht فهو افضل منه في المواصفات على الاقل في المدى الذي يبلغ 50 كم بسرعه 93 كلم

المدى قصير نوعاً ما فقط 8 كم
دائم اشوف الطوربيدات مداها قصير ماادري ليش هل علشان اطلقها في اعماق البحار يقصر مداها ؟
لكن حدثني عن قوة تدميرها هل تعتبر الاقوى ؟

أعتقد مصر تمتلك النسخة الألمانية الثقيلة علي غواصتها التايب209
