كيف يتم توجيه الذخيرة الليزرية فوق الهدف مباشرة

[محارب المتوسط]

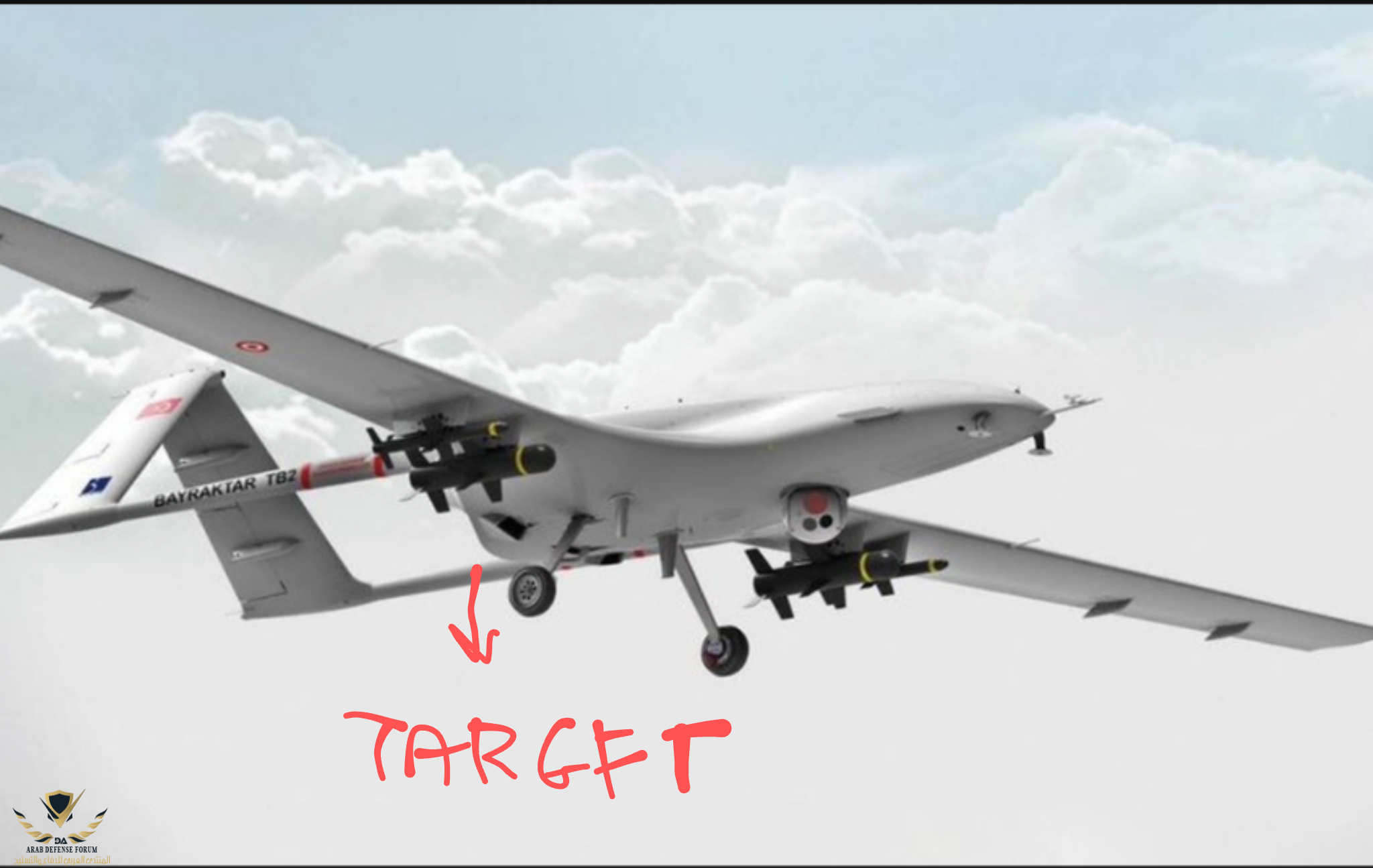

ما زلت لا افهم كيف تقوم المسيرات باستهداف الاهداف التي تكون تحت المسيرة مباشرة اذا كان البود يستطيع إضاءة الهدف من اسفل المسيرة لكن الصاروخ عندما ينطلق يكون في زاوية 90 درجة اي انه لن يستطيع التقاط الليزر



[محارب المتوسط]



[منسحب]

ما زلت لا افهم كيف تقوم المسيرات باستهداف الاهداف التي تكون تحت المسيرة مباشرة اذا كان البود يستطيع إضاءة الهدف من اسفل المسيرة لكن الصاروخ عندما ينطلق يكون في زاوية 90 درجة اي انه لن يستطيع التقاط الليزر

الإشعاع لديه مجال ٣٦٠درجة



[محارب المتوسط]

الإشعاع لديه مجال ٣٦٠درجة

يعني حتا لو انطلق الصاروخ افقيا يستطيع التوجه نحو الهدف الذي يوجد اسفل المسيرة مباشرة ؟



[منسحب]

يعني حتا لو انطلق الصاروخ افقيا يستطيع التوجه نحو الهدف الذي يوجد اسفل المسيرة مباشرة ؟

في درون التركي إسقاط مع توجيه بجنيحات بالاعتماد على جاذبية



[محارب المتوسط]

A @anwaralsharrad



[محارب المتوسط]

في درون التركي إسقاط مع توجيه بجنيحات بالاعتماد على جاذبية

بدون تشغيل محرك الصاروخ؟



[desert falcon]

اظن انه عندما يضيئ الليزر الهدف و ترتد اشعته انذاك يكون من السهل على الصاروخ تتبع الهدف مهما كانت وضعيته لانه يكون ضمن نطاق الاشعة او قربها



[abdo 22]

اظن انه عندما يضيئ الليزر الهدف و ترتد اشعته انذاك يكون من السهل على الصاروخ تتبع الهدف مهما كانت وضعيته لانه يكون ضمن نطاق الاشعة او قربها

هل لديك معلومة عن كيفية الربط بين الصاورخ الموجه وطائرة البيرقدار ؟
كيف يعلم الصاروخ ان الاضاءة هذه هي الهدف المراد تدميره وبالتالي يتم تتبع شعاع الليزر ؟



[منسحب]

بدون تشغيل محرك الصاروخ؟

لا يوجد محرك في ذخير mam تعتمد على الانزلاق يفعل جاذبية



[desert falcon]

اظن ان ذالك من مهام محطة التحكم الارضية في الدرون عند اضاءة الهدف المحدد من طرف هذه المحطة يتعرف الصاروخ مباشرة على الهدف و ينتظر لحظة اطلاقه ليركب الشعاع الليزري مباشرة

هل لديك معلومة عن كيفية الربط بين الصاورخ الموجه وطائرة البيرقدار ؟
كيف يعلم الصاروخ ان الاضاءة هذه هي الهدف المراد تدميره وبالتالي يتم تتبع شعاع الليزر ؟



[Stryker]

ما زلت لا افهم كيف تقوم المسيرات باستهداف الاهداف التي تكون تحت المسيرة مباشرة اذا كان البود يستطيع إضاءة الهدف من اسفل المسيرة لكن الصاروخ عندما ينطلق يكون في زاوية 90 درجة اي انه لن يستطيع التقاط الليزر

الاستهداف يكون من قبل مايمر فوق الهدف اخي

و المسيره او الطائرة تتجاوز الهدف في بعض الاحيان لكن بالغالب للامان تقوم الطائره بمناوره لليمين او اليسار بعد الهجوم ويخرج من المنطقه Egress، ويطير لمنطقه تكون محدده له و بالمسافه المحدده له و الارتفاع المحدد له

والمروحيات نوعا ما لها نفس الاسلوب لكن مع بعض الاختلافات نظرا لسهولة استهدافها مقارنتا بالمقاتلات و الدرونات



[anwaralsharrad]

A @anwaralsharrad

منظومة التسديد الكهروبصرية electro-optical في المسيرة بيرقدار تستطيع الإستدارة 360 درجة، لذا المسيرة حتى لو تجاوزت الهدف فإن عملية التوجيه والإضاءة الليزرية ستستمر حتى إرتطام السلاح بالهدف !!! مع ذلك، النقطة الأهم التي يجب توضيحها هي أن المنصات الجوية (سواء كانت مسيرات أو طائرات مأهولة) تتعمد إطلاق أسلحتها من مسافة مباعدة قصوى عن الهدف قدر الإمكان وذلك لتجنب الدخول ضمن نطاق نيران أنظمة الدفاع الجوي المعادية !!! فالطائرة لا تنتظر الوصول لمنطقة الهدف ثم إطلاق أسلحتها، خصوصا أن كانت تعتمد أسلحة ذكية بتوجيه دقيق كما هو التوجيه الليزري.



[anwaralsharrad]

في درون التركي إسقاط مع توجيه بجنيحات بالاعتماد على جاذبية

نعم بالضبط،، إطلاق مقذوفات المسيرة يعتمد على سرعة طيران هذه الأخيرة، ومن ثم إتخاذ مسار بالستي بالإعتماد على جنيحات توجيه المقذوف لبلوغ نقطة الهدف.



[anwaralsharrad]

هل لديك معلومة عن كيفية الربط بين الصاورخ الموجه وطائرة البيرقدار ؟
كيف يعلم الصاروخ ان الاضاءة هذه هي الهدف المراد تدميره وبالتالي يتم تتبع شعاع الليزر ؟

شعاع الليزر يكون مشفر والمقذوف يتجه لمركز الإنعكاس !! ولمزيد من التوضيح، يعمل نظام التعيين الليزري laser designators في المسيرة على إنارة أو تأشير الهدف المحدد بطاقة شعاع الليزر، ليتعقب باحث القذيفة بعد ذلك آلياً طاقة الليزر المنعكسة وصولاً إلى مركز ذلك الانعكاس. القذيفة ومصدر الإضاءة الليزرية ليس بالضرورة أن يكونا في نفس المكان أو مدمجين في منصة الإطلاق، حيث يتوفر لهذه المنصة قبل إطلاق القذيفة القدرة على الضبط المسبق ومزامنة التردد التكراري النبضي pulse repetition frequency من مصدر التعيين الليزري مع التردد النبضي للكاشف الضوئي المنصب في مقدمة رأس الصاروخ (مستقبل الإشعاع الليزري المنعكس عن جسم الهدف). هذه القدرة على الضبط المسبق للتردد تزود القابلية بشكل آني ومتزامن لشغل الهدف من زوايا مختلفة بأنظمة أسلحة الليزر المختلفة. ويمكن أداء هذه العملية دون تداخل أو تعارض أنظمة السلاح المختلفة مع بعضها البعض.



[anwaralsharrad]

والشيء بالشيء يذكر، فإن من أبرز أعمال التطوير التي أدخلت على منظومات التعيين الليزرية هو إدخال ليزر ثاني أكسيد الكربون CO2 laser بدلاً من ليزر النيوديوم ياك Nd:YAG وليزر عقيق الألمنيوم aluminum garnet. إذ أن الخاصية الفريدة التي يتميز بها ليزر CO2 هي أن طوله الموجي البالغ 10.6 مايكرو يتوافق مع الحزمة المستخدمة للتصوير الحراري 8-12 مايكرو، مما يوفر إمكانية دمج نظام التصوير بالأشعة تحت الحمراء مع جهاز التعيين designator، بحيث يمكن تصوير الهدف حرارياً وتعيينه في نفس الوقت للقذيفة الموجهة ليزرياً.



[Hero of Chaos]

هل لديك معلومة عن كيفية الربط بين الصاورخ الموجه وطائرة البيرقدار ؟
كيف يعلم الصاروخ ان الاضاءة هذه هي الهدف المراد تدميره وبالتالي يتم تتبع شعاع الليزر ؟

الطائرة عن طريق نظام EO/IR ستحدد Laser Code يتم تعريفه للقنبلة او الصاروخ…

عند القاء القنبلة او الصاروخ سيتم اضاءة الهدف بنفس الكود المحدد مسبقًا، بمجرد ان تجد القنبلة او الصاروخ الاضاءة من نفس الكود المحدد تقوم بتتبع… لو اختلف الكود بين القنبلة ونظام الاضاءة لا يحدث توجيه



[محارب المتوسط]

الطائرة عن طريق نظام EO/IR ستحدد Laser Code يتم تعريفه للقنبلة او الصاروخ…

عند القاء القنبلة او الصاروخ سيتم اضاءة الهدف بنفس الكود المحدد مسبقًا، بمجرد ان تجد القنبلة او الصاروخ الاضاءة من نفس الكود المحدد تقوم بتتبع… لو اختلف الكود بين القنبلة ونظام الاضاءة لا يحدث توجيه

يتم تعريف الكود الصاروخ عبر راديو او سلكي ؟



[abdo 22]

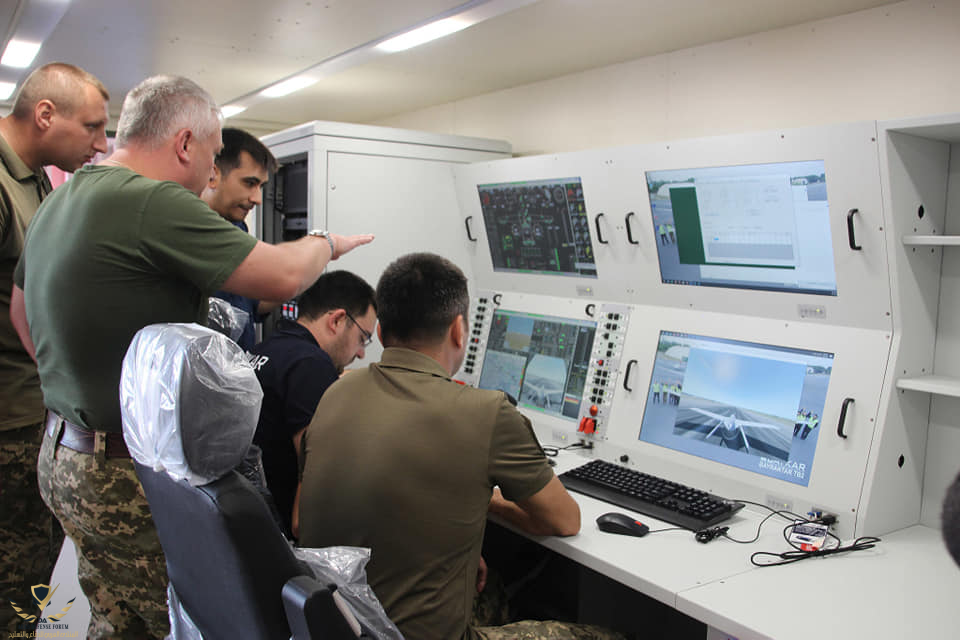

اظن ان ذالك من مهام محطة التحكم الارضية في الدرون عند اضاءة الهدف المحدد من طرف هذه المحطة يتعرف الصاروخ مباشرة على الهدف و ينتظر لحظة اطلاقه ليركب الشعاع الليزري مباشرة
مشاهدة المرفق 479991

الطائرة عن طريق نظام EO/IR ستحدد Laser Code يتم تعريفه للقنبلة او الصاروخ…

عند القاء القنبلة او الصاروخ سيتم اضاءة الهدف بنفس الكود المحدد مسبقًا، بمجرد ان تجد القنبلة او الصاروخ الاضاءة من نفس الكود المحدد تقوم بتتبع… لو اختلف الكود بين القنبلة ونظام الاضاءة لا يحدث توجيه

شعاع الليزر يكون مشفر والمقذوف يتجه لمركز الإنعكاس !! ولمزيد من التوضيح، يعمل نظام التعيين الليزري laser designators في المسيرة على إنارة أو تأشير الهدف المحدد بطاقة شعاع الليزر، ليتعقب باحث القذيفة بعد ذلك آلياً طاقة الليزر المنعكسة وصولاً إلى مركز ذلك الانعكاس. القذيفة ومصدر الإضاءة الليزرية ليس بالضرورة أن يكونا في نفس المكان أو مدمجين في منصة الإطلاق، حيث يتوفر لهذه المنصة قبل إطلاق القذيفة القدرة على الضبط المسبق ومزامنة التردد التكراري النبضي pulse repetition frequency من مصدر التعيين الليزري مع التردد النبضي للكاشف الضوئي المنصب في مقدمة رأس الصاروخ (مستقبل الإشعاع الليزري المنعكس عن جسم الهدف). هذه القدرة على الضبط المسبق للتردد تزود القابلية بشكل آني ومتزامن لشغل الهدف من زوايا مختلفة بأنظمة أسلحة الليزر المختلفة. ويمكن أداء هذه العملية دون تداخل أو تعارض أنظمة السلاح المختلفة مع بعضها البعض.

شكراً جزيلاً علي التفسير،
كل عام وانتم بخير



[Hero of Chaos]

يتم تعريف الكود الصاروخ عبر راديو او سلكي ؟

ببساطة نظام ادارة الاسلحة في اي طائرة بامكانه تغيير الكود للقنبلة
