الصاروخ المضاد للدروع كونكورس لحظة إطلاقه.

يا اخي عجزت استوعب التوجيه السلكي

تحتاج واير خفيف حتى مايسحب الصاروخ
وتحتاجه قوي حتى مايموع مع الحرارة
وتحتاجه صغير لانك بتحط مسافة كيلوات منه !

وكيف يكون الواير موضوع هل يخرج كامل مع الاطلاق ام يطلع منه خلال رحلة الصاروخ

وكيف الواير مايتعلق او يربط نفسه

شي عجيب صراحة
مثل سنارة صيد السمك لكن فيه معدن

نعم بالتأكيد، بل هي تنفع ضد الكورنيت كما في الفيديو للأسفل !!!


الكورنيت يطير بشكل لولبي ليصعب اصابته من قبل انظمة القتل النشط, هو اصلا صمم لهذا الغرض, اليس كذلك؟

هو قابل للكشف من قبل هوائيات رادار أنظمة القتل الصعب !!!
نعم قابل
ولكن هوه يحمل فرصه اصابه اكبر من المنظومات الموججه بالليزر و السبب ان يوجد تجهيزات تحذر طاقم المركبه في حال التصويب عليها بمضادات دروع توجه عبر الليزر حتى قبل اطلاق الصاروخ ،فالمستشعرات على المركبه تكتشف شعاع الليزر و الوجه القادمه منها ، و يمكن ان يتم التشويش عليها

الكورنيت يطير بشكل لولبي ليصعب اصابته من قبل انظمة القتل النشط, هو اصلا صمم لهذا الغرض, اليس كذلك؟

الطيران اللولبي ليس بقصد التحايل أو خداع انظمة القتل الصعب، بل لإنجاز مرونة أكثر للصاروخ خلال طيرانه نحو الهدف !!

محاولة روسية فاشلة لإطلاق الصاروخ كونكورس Konkurs !!! جدير بالذكر أننا سبق وأن تحدثنا في موضوع منفصل عن معاناة الجنود الروس مع الأسلحة المضادة للدروع الفاسدة والمنتهية صلاحيتها، ومنها الكونكورس !!!


في الحقيقة إستاذي التوجيه السلكي wire-guidance يستخدم سلكان وليس سلك واحد، أحدهما للتصحيحات الطولية longitudinal والآخر للتصحيحات الجانبية lateral، ويتمثل دورهما في نقل أوامر التصحيح والتوجيه للصاروخ من وحدة السيطرة والتعقب البصرية في منصة الإطلاق حتى الاصطدام بالهدف (إشارات الخطأ والانحراف تغذي تلقائياً إلى الحاسب الآلي الذي يبعث أوامر تصحيحية خلال وصلة السلك لتوجيه الصاروخ ضمن نصف قطر متر واحد عن خط البصر)..

بالطبع، هذين السلكين معزولين كهربائياً ولا يتجاوز سماكة أحدهما الشعرة البشرية أو نحو ذلك (لأن شدة التيار منخفضة جداً) وبإمكان الصواريخ الصغيرة حمل عدة كيلومترات من هذه الأسلاك المزدوجة، ويتخلص منها الصاروخ أبان انطلاقه، بحيث تنحل من بكرة عريضة بطريقة لا تعيق طيران الصاروخ، ومن الضروري في بعض الأحيان قطع الأسلاك المستهلكة عن جهاز الإطلاق قبل المباشرة بعملية الإطلاق التالية.

في الصاروخ TOW على سبيل المثال، أسلاك التوجيه المعدنية تولت تطويرها بداية شركة Bofors السويدية لصالح لشركة Hughes Aircraft الأمريكية. الأسلاك التي تتحدد مهمتها فقط في إرسال أوامر التوجيه من منصة الإطلاق إلى الصاروخ، تنسل من بكرتين مثبتتين في مؤخرة الصاروخ الطرفية، يحتوي كل منهما على 3750 م من الأسلاك.

عملية تصنيع الأسلاك تكون باستخدام الفولاذ المرقق، الذي يخضع أثناء مرحلة الإنتاج لسلسلة عمليات معالجة سطحية وحرارية خلال فترات زمنية لا تقل عن خمسة أسابيع، ليخضع السلك بعد ذلك وفي المرحلة الختامية إلى سبعة اختبارات فحص ومعاينة صارمة inspection tests.

الخمسة أمتار الأولى من السلك جهة قاعدة الإطلاق تتكون من سبعة أسلاك دقيقة محاطة بعازل، وذلك بقصد تحمل ومواجهة قوة دفع الصاروخ عند انطلاقه، حيث تتعرض الحلقتين المثبتتين للبكرتين للانتزاع تحت تأثير تعجيل الصاروخ، فتصبح البكرتان محررتان للدوران أثناء طيران الصاروخ. قطر سلك التوجيه في الصاروخ TOW يبلغ 0.005 بوصة (0.127 ملم)، مع قابلية شد تصل لنحو 530.000 رطل لكل بوصة مربعة.
السلك وحده يحتاج نقل تقنية 😅

بالطبع، هذين السلكين معزولين كهربائياً ولا يتجاوز سماكة أحدهما الشعرة البشرية أو نحو ذلك (لأن شدة التيار منخفضة جداً) وبإمكان الصواريخ الصغيرة حمل عدة كيلومترات من هذه الأسلاك المزدوجة، ويتخلص منها الصاروخ أبان انطلاقه، بحيث تنحل من بكرة عريضة بطريقة لا تعيق طيران الصاروخ، ومن الضروري في بعض الأحيان قطع الأسلاك المستهلكة عن جهاز الإطلاق قبل المباشرة بعملية الإطلاق التالية.

في الصاروخ TOW على سبيل المثال، أسلاك التوجيه المعدنية تولت تطويرها بداية شركة Bofors السويدية لصالح لشركة Hughes Aircraft الأمريكية. الأسلاك التي تتحدد مهمتها فقط في إرسال أوامر التوجيه من منصة الإطلاق إلى الصاروخ، تنسل من بكرتين مثبتتين في مؤخرة الصاروخ الطرفية، يحتوي كل منهما على 3750 م من الأسلاك.

عملية تصنيع الأسلاك تكون باستخدام الفولاذ المرقق، الذي يخضع أثناء مرحلة الإنتاج لسلسلة عمليات معالجة سطحية وحرارية خلال فترات زمنية لا تقل عن خمسة أسابيع، ليخضع السلك بعد ذلك وفي المرحلة الختامية إلى سبعة اختبارات فحص ومعاينة صارمة inspection tests.

الخمسة أمتار الأولى من السلك جهة قاعدة الإطلاق تتكون من سبعة أسلاك دقيقة محاطة بعازل، وذلك بقصد تحمل ومواجهة قوة دفع الصاروخ عند انطلاقه، حيث تتعرض الحلقتين المثبتتين للبكرتين للانتزاع تحت تأثير تعجيل الصاروخ، فتصبح البكرتان محررتان للدوران أثناء طيران الصاروخ. قطر سلك التوجيه في الصاروخ TOW يبلغ 0.005 بوصة (0.127 ملم)، مع قابلية شد تصل لنحو 530.000 رطل لكل بوصة مربعة.
شكرا على المعلومات القيمة!
هل بالإمكان ذكر اسم الشركة المسؤولة عن تصنيع الأسلاك للصواريخ الروسية؟
السلك وحده يحتاج نقل تقنية 😅
مما يبدو أن الأسلاك الدقيقة جوهر صناعتها تعتمد على علم المواد!

على سبيل المثال في صناعة الساعات هناك النابض الشعري وهو بمثابة القلب والجزء الأكثر تعقيدًا في آلية الحركة. في روسيا، ربما الشركة الروسية الوحيدة القادرة على صناعته هي شركة راكيتا، وعندما تتحدث الشركة عن هذا النابض فإنها تتحدث عن صناعته من سبيكة سوفيتية سرية.

محاولة روسية فاشلة لإطلاق الصاروخ كونكورس Konkurs !!! جدير بالذكر أننا سبق وأن تحدثنا في موضوع منفصل عن معاناة الجنود الروس مع الأسلحة المضادة للدروع الفاسدة والمنتهية صلاحيتها، ومنها الكونكورس !!!



فيديو ممتاز اشكرك عليه استاذي.

بعد رؤيتي له ، تبادر الي ذهني سوال ، هل لدي الروس معدات او اجهزه يستطيعون بها فحص انظمه الصواريخ مثل الكونكوراس والكورنيت لمعرفه اذا كانت تعمل كما هو مراد منها او لا؟ ولو جعلنا السوال اكثر عاميه هل توجد مثل هذه الأجهزه لدي الغرب والصين مثلا.

فيديو ممتاز اشكرك عليه استاذي.

بعد رؤيتي له ، تبادر الي ذهني سوال ، هل لدي الروس معدات او اجهزه يستطيعون بها فحص انظمه الصواريخ مثل الكونكوراس والكورنيت لمعرفه اذا كانت تعمل كما هو مراد منها او لا؟ ولو جعلنا السوال اكثر عاميه هل توجد مثل هذه الأجهزه لدي الغرب والصين مثلا.

حسب معلوماتي لا يوجد، لأن الصواريخ يفترض أنها معبأة في حاويات خاصة عازلة للهواء والماء ومسجل عليها تاريخ الصلاحية بالإضافة للبيانات الأخرى وهي جاهزة للرمي بمجرد وضعها على منصة الإطلاق !!!

شكرا على المعلومات القيمة!
هل بالإمكان ذكر اسم الشركة المسؤولة عن تصنيع الأسلاك للصواريخ الروسية؟

مما يبدو أن الأسلاك الدقيقة جوهر صناعتها تعتمد على علم المواد!

على سبيل المثال في صناعة الساعات هناك النابض الشعري وهو بمثابة القلب والجزء الأكثر تعقيدًا في آلية الحركة. في روسيا، ربما الشركة الروسية الوحيدة القادرة على صناعته هي شركة راكيتا، وعندما تتحدث الشركة عن هذا النابض فإنها تتحدث عن صناعته من سبيكة سوفيتية سرية.

للأسف لا أمتلك هذه المعلومة ولم أبحث فيها رغم أن لدي الكثير من التفاصيل التقنية للصاروخ !!! عموما، وزن المتر الطولي من السلك في الصاروخ كونكورس يبلغ 0.18 غرام، في حين أن وزن كامل بكرة السلك في المؤخرة يبلغ 740 غرام. مع ذلك إستاذي، تذكر المصادر الروسية أن المصممين واجهوا في بداية العمل (على للصاروخ Fagot الذي أنطلق من تصميمه الصاروخ Konkurs) عدد من التحديات حول قابلية سلك الأوامر على مواجهة قوى الشد عند سرعة طيران الصاروخ القصوى التي بلغت 240 م/ث.

الدراسات شملت تأثير العوامل المختلفة على قوة الأسلاك، خصوصاً خلال عملية التفافها المحتملة في الثواني 7-8 المشئومة من الطيران عندما يصل الصاروخ لسرعته القصوى. القضية حلت مبدئياً عندما استطاع المصممين الروس تطوير تقنياتهم الخاصة بميكانيكية عمل بكرة السلك الملفوف wires coil، بالتزامن مع إنتاج أسلاك عالية القوة بصميم خاص ثنائي المعادن (دمج السلكين مع بعضهم البعض). لكن مشكلة التصميم المختار لبكرة السلك أنه يحول دون وصول أوامر السيطرة بالشكل الصحيح. إذ أن خط الاتصال الذي يشمل السلك التوأمي، كان يتحصل على سعة نطاق ترددي ضيقة narrow bandwidth، وهذا قاد إلى الأخطاء في إرسال الأوامر.

أثناء مراحل العمل لوحظ أيضاً بروز شكل من أشكال العرقلة عند انحلال سلك السيطرة من بكرته الخاصة والتفافه. هذه كانت تتسبب في التأثير على مصدر الإضاءة المنير (الراسم أو الخطاط tracer) مع توافر احتمالية انقطاع السلك نتيجة التسخين المفرط للراسم المحترق، فقرر فريق التصميم الرئيس التحول من الراسم الناري إلى المصباح المتوهج الكهربائي incandescent lamp.

اختبارات ميدانية على نماذج ابتدائية للصاروخ Fagot نفذت في الأعوام 1967-1968، لكنها كانت فاشلة ومحبطة. المرحلة الأخيرة لاختبارات الإنتاج بدأت في يناير 1969، لكن بسبب الثقة والاعتمادية المنخفضة low reliability لسلك القيادة توقف قرار تبني السلاح مرة أخرى. وبعد أن نجح المصممين أخيراً في تجاوز هذه النقائص والسلبيات في أبريل 1969، تم تبني السلاح في شهر مارس العام 1970. ومع دخوله الخدمة، تم تجهيز الفصائل المضادة للدبابات من كتائب المشاة العاملة على عربات BTR بعدد 8-9 صواريخ من هذا النوع.

التعديل الأخير:
الشيء بالشيء يذكر طالما نحن نتحدث عن أسلاك التوجيه في صواريخ الجيل الثاني، فإن من المفيد التوضح أن السلك في الصاروخ TOW على سبيل المثال، يتكون من موصل معدني مفرد solid-core (وليس كما يظن البعض أنه سلك من النوع المجدول Stranded wire) عالي القوة ومكسو بطبقة رقيقة من مادة الطلاء العازلة بشكل كامل. عملياً، السلك لا يواجه أي عملية إجهاد أو شد عليه، لذا هو يتدلى للأسفل على الأرض خلف الصاروخ أثناء طيرانه لمداه الأقصى.

يعرض السلك أيضاً تطبيق مفهوم "الخط السلبي" أو passive line، بمعنى إيقاف خدمة نقل وإرسال أوامر التوجيه من منصة الإطلاق إلى الصاروخ في حالات معينة، مثلاً عند تجاوز الصاروخ الحد الأقصى لامتداد السلك، أو في حالة عدم اكتساب أو "الاستحواذ" capture على الصاروخ إلكترونياً بعد 1.85 ثانية من مرحلة الإطلاق، أو في حالة فقدان مصدر الأشعة تحت الحمراء لأكثر من 0.5 ثانية بعد الاكتساب الابتدائي، وذات الأمر عند ارتطام الصاروخ بأي جسم.

حسب معلوماتي لا يوجد، لأن الصواريخ يفترض أنها معبأة في حاويات خاصة عازلة للهواء والماء ومسجل عليها تاريخ الصلاحية بالإضافة للبيانات الأخرى وهي جاهزة للرمي بمجرد وضعها على منصة الإطلاق !!!

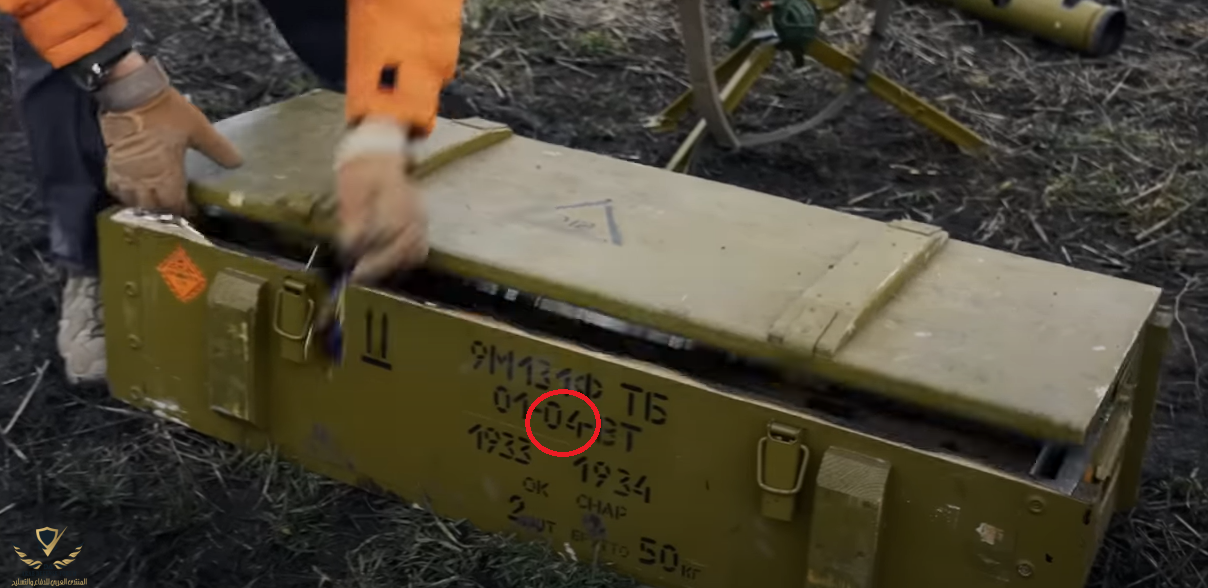

من جديد وهذه المرة مع الصاروخ المضاد للدروع "ميتس" 9K115 Metis وإخفاق بعد ضربتين (في الأولى الصاروخ ضرب الأرض بعد مسافة 100 متر فقط) في إصابة الهدف وسط ذهول الرامي !! الصندوق الخشبي الذي يضم الصاروخ يحتوي على العديد من الرموز التوضيحية ومنها ما هو مخصص لتاريخ الإنتاج year of production وهنا يلاحظ أن الصاروخ من إنتاج العام 2004 !!! هنيئا لعشاق السلاح الروسي من بلاد العرب بهذه المقتنيات الثمينة...




من جديد وهذه المرة مع الصاروخ المضاد للدروع "ميتس" 9K115 Metis وإخفاق بعد ضربتين (في الأولى الصاروخ ضرب الأرض بعد مسافة 100 متر فقط) في إصابة الهدف وسط ذهول الرامي !! الصندوق الخشبي الذي يضم الصاروخ يحتوي على العديد من الرموز التوضيحية ومنها ما هو مخصص لتاريخ الإنتاج year of production وهنا يلاحظ أن الصاروخ من إنتاج العام 2004 !!! هنيئا لعشاق السلاح الروسي من بلاد العرب بهذه المقتنيات الثمينة...

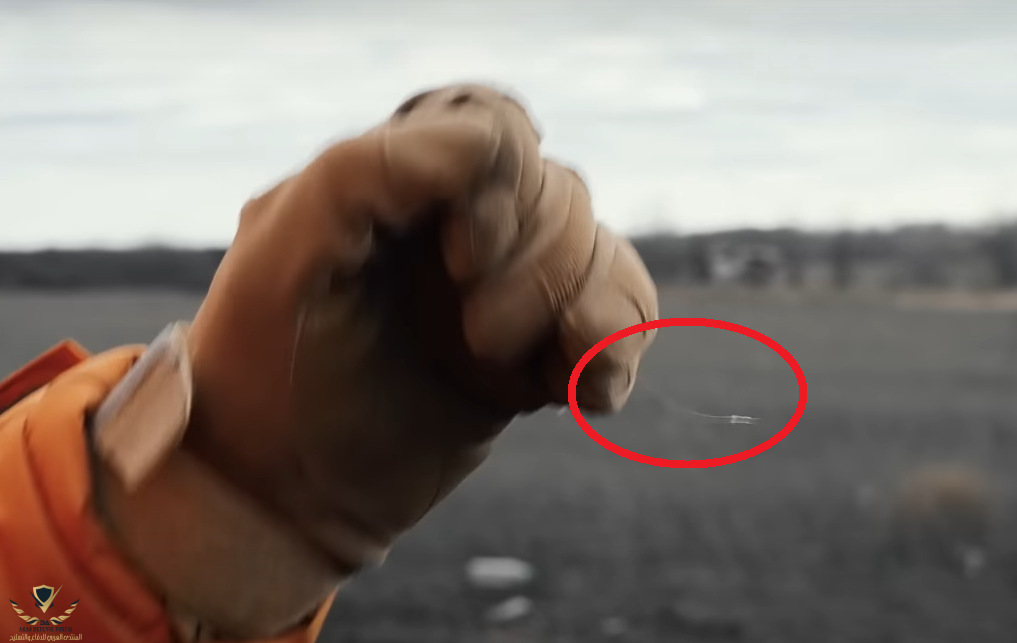

سماكة سلك التوجيه...



من جديد وهذه المرة مع الصاروخ المضاد للدروع "ميتس" 9K115 Metis وإخفاق بعد ضربتين (في الأولى الصاروخ ضرب الأرض بعد مسافة 100 متر فقط) في إصابة الهدف وسط ذهول الرامي !!
