الصاروخ الأمريكي المضاد للدروع
JAVELIN




يعتبر FGM-148 Javelin صاروخًا مضادًا للدبابات من صنع الولايات المتحدة.
تم إدخاله الخدمة ليحل محل M47 Dragon .

في منتصف السبعينيات، تبنى الجيش الأمريكي صاروخ M47 Dragon الموجه المضاد للدبابات.
لقد كان سلاحًا يطلق على الكتف مع توجيه سلكي.
كان لهذا الصاروخ المضاد للدبابات تصميم موثوق به وأداء جيد للغاية.

ومع ذلك، بحلول أواخر الثمانينيات من القرن الماضي، أصبح الطراز M47 قديمًا.
كان مداه الفعال يقتصر على 1000 متر. كما أن قوة اختراق M47 لم تكن كافية لهزيمة أحدث دبابات القتال الرئيسية بالدروع الثقيلة.

لذلك منح الجيش الأمريكي عقدًا لتطوير صاروخ موجه جديد مضاد للدبابات ليحل محل M47 Dragon.





تم تصميم Javelin بالشراكة بين شركة Texas Instruments (الآن أنظمة صواريخ Raytheon) ومارتن ماريتا (الآن Lockheed Martin).
في عام 1991، نجحت أول تجربة لصاروخ جافلين.

في عام 1994، كان أول اختبار لإطلاق النار ناجحًا وضرب الصاروخ الهدف على مسافة 2000 متر.
في عام 1995 بدأ الإنتاج الضخم لـ FGM-148 Javelin وفي عام 1996 تم تسليمه إلى الجيش الأمريكي ومشاة البحرية الأمريكية.






تم تصدير Javelin إلى حوالي 20 دولة بما في ذلك أستراليا وفرنسا والمملكة المتحدة.
تم استخدامه على نطاق واسع خلال الحرب في العراق وأفغانستان. وفي العراق، دمر عدة دبابات وشاحنات عسكرية من طراز T-55 و Type 69 و Asad Babil ( T-72 ). في أفغانستان، تم استخدامه بنجاح ضد مخابئ وتحصينات طالبان.





يعد FGM-148 Javelin حاليًا أحد أكثر أنظمة الصواريخ الموجهة المضادة للدبابات المحمولة على الكتف تقدمًا في العالم.
يمكنه تدمير أي دبابة قتال رئيسية حالية. كما يمكنها استهداف طائرات هليكوبتر تحلق على ارتفاع منخفض.

فقط بعض الصواريخ الحالية المضادة للدبابات، مثل صاروخ سبايك الإسرائيلي يمكن مقارنتها بصواريخ جافلين.

ظهرت نسخة قريبة من Javelin ، تسمى HJ-12، مؤخرًا في الصين.
يتمتع هذا الصاروخ الصيني بمواصفات وقدرات مماثلة لصاروخ جافلين.





Javelin هو سلاح من النوع أطلق وأنسى.

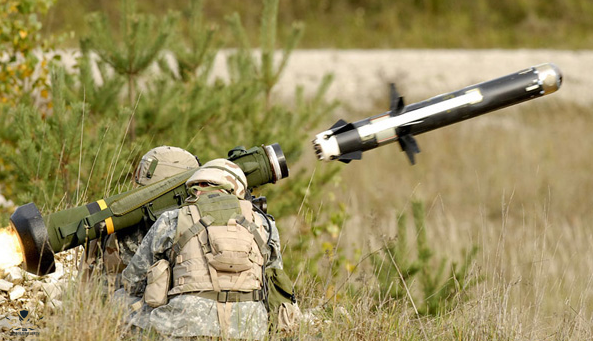

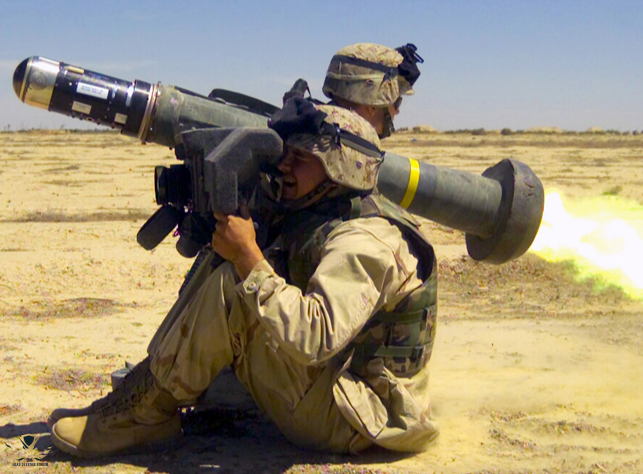

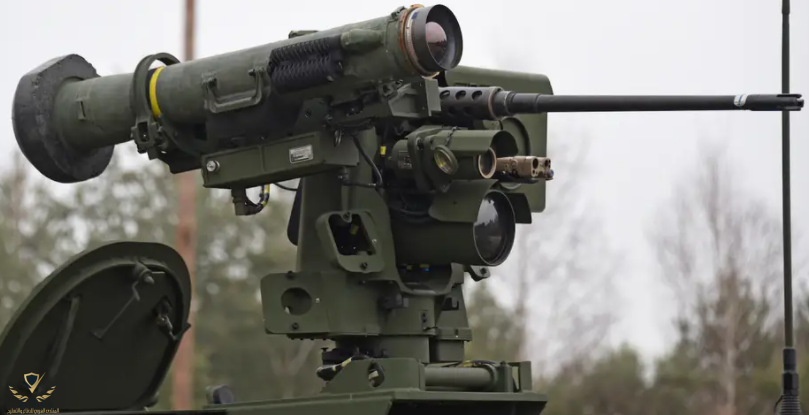

يتم إطلاقه على الكتف ولكن يمكن أيضًا تثبيته على حامل ثلاثي القوائم أو مركبات مدرعة مجنزرة وعجلات.

حاليًا، يمكن لمركبة قتال مدرعة M3 برادلي استخدام صواريخ جافلين بدلاً من صواريخ تاو .

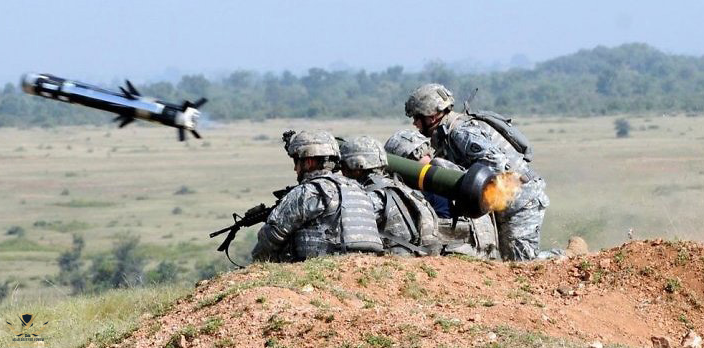

يتم تشغيل نظام صواريخ جافلين بواسطة طاقم مكون من شخصين.

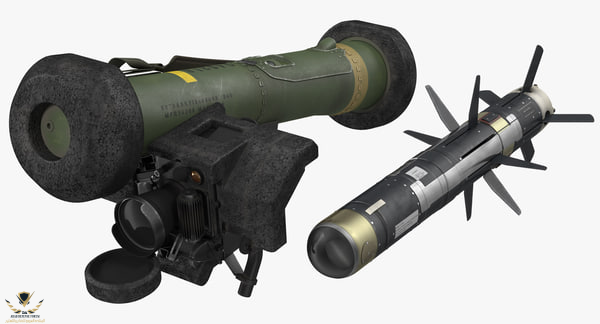

وتتكون من جزأين، بما في ذلك وحدة إطلاق (CLU) وأنبوب الإطلاق بصاروخ.

يمكن إعادة استخدام CLU، بينما يمكن التخلص من أنبوب الإطلاق.
يجب على المشغل توصيل أنبوب مع صاروخ إلى CLU قبل كل طلقة.







بعد كل طلقة، يفصل المشغل أنبوبًا فارغًا ويلصق أنبوبًا آخر بصاروخ من أجل اللقطة التالية.
يحتوي CLU على قنوات متعددة مع جهاز تصوير حراري للمراقبة والاستكشاف وتحديد أولويات الهدف.

يمكن أن يعمل في الليل وفي جميع الظروف الجوية.


يقفل الصاروخ الهدف قبل الإطلاق. أثناء الرحلة يوجه تلقائيًا.
خلال ذلك الوقت ، يمكن للمشغل فصل أنبوب فارغ ومن CLU وإرفاق أنبوب آخر بصاروخ.

تستغرق حوالي 15 ثانية. وهو ما يمكن الطاقم من ترك موقع اطلاق النار والتنقل إلى مكان آمن.

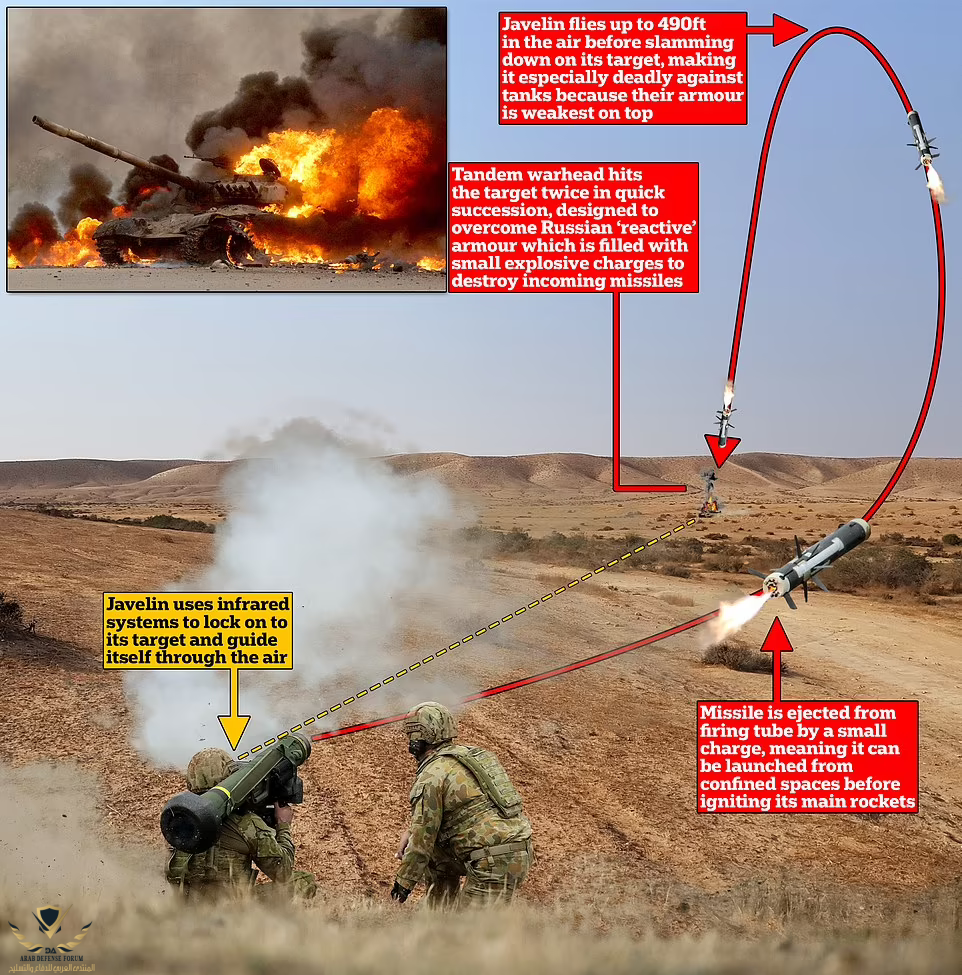

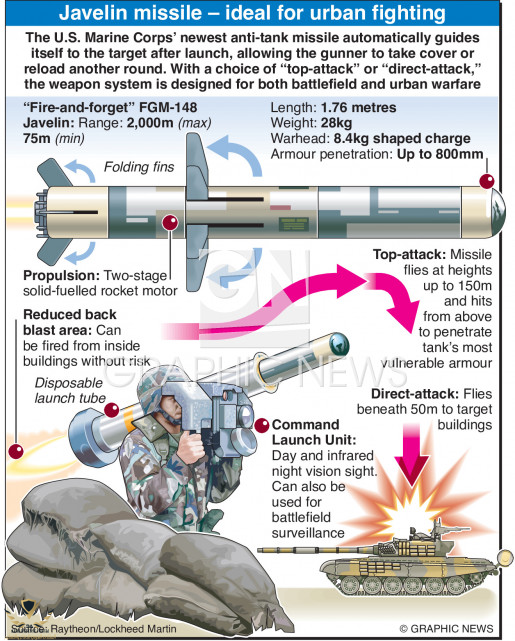

هناك طريقتان للهجوم: الهجوم العلوي والهجوم المباشر.

يستخدم وضع الطيران للهجوم العلوي للاشتباك مع الدبابات والمركبات المدرعة الأخرى.
بعد الإطلاق، يصعد الصاروخ إلى أعلى ثم يغوص نحو الهدف.
هذه الطريقة مناسبة جدًا لتدمير دبابات القتال الرئيسية، لأن معظمها لا يتمتع إلا بالحد الأدنى من حماية الدروع في الجزء العلوي من البرج.

في وضع الهجوم المباشر، يطير الصاروخ مباشرة نحو الهدف.
يستخدم هذا الوضع للاشتباك مع المباني والمخابئ وأطقم الأسلحة وتجمعات قوات العدو.

في وضع الهجوم المباشر ، يمكن لـ Javelin أيضًا الاشتباك مع طائرات هليكوبتر تحلق على ارتفاع منخفض.

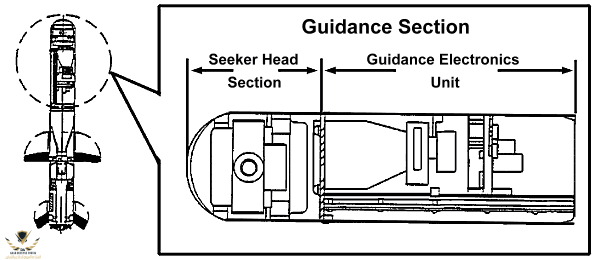

الصاروخ مزود بباحث تصوير بالأشعة تحت الحمراء.

الصاروخ لديه رأس حربي شحنة على شكل ترادفي 8.4 كجم.
يقوم رأس حربي سابق بتفجير أي درع تفاعلي متفجر ويخترق الرأس الحربي الأساسي درع القاعدة.

الصاروخ وقع تقييمه على أنه "قادر على تدمير أي دبابة قتال رئيسية موجودة في العالم."






يمتلك صاروخ جافلين قدرة إطلاق مميزة.
في المرحلة الأولى من الإطلاق، يُلقى الصاروخ للأمام بحوالي 20 مترًا عبر اسطوانة غاز مضغوط صغيرة تقع في الجزء الخلفي من الصاروخ.
عندما يتم إلقاء الصاروخ بعيدًا عن المشغل، يتم تشغيل المحرك الرئيسي.

هذه الميزة تجعلها مناسبة جدًا للاستخدام في البيئة الحضرية والمناطق المغلقة ، مثل المباني ، دون أي خطر على المدفعي.


الحد الأقصى لمدى إطلاق النار من الرمح هو 2500 متر.
طورت الشركة المصنعة مؤخرًا نسخة من Javelin بمدى يبلغ 4750 مترًا.



🌷

اعتبره افضل قاذف مضاد للدروع لسهولة استخدامه ولطريقة عمله لكن ثمنه اعتقد انه مرتفع نوعا ما.

يحوز على جائزة نجم الحرب الروسية الأوكرانية بإمتياز جنبا الى جنب مع القاذف NLAW

اعتبره افضل قاذف مضاد للدروع لسهولة استخدامه ولطريقة عمله لكن ثمنه اعتقد انه مرتفع نوعا ما.

يحوز على جائزة نجم الحرب الروسية الأوكرانية بإمتياز جنبا الى جنب مع القاذف NLAW
مستغرب السعودية ما حصلت عليه

صحيح ولكن العدد بسيط بالمقابل نملك التاو بأعداد ضخمه جدا بالاضافه الى انواع اخرى فعلا استغرب عدم حصولنا على اعداد كبيره منه
اغلب الدول لم تشتري الا اعداد بسيطة منه.

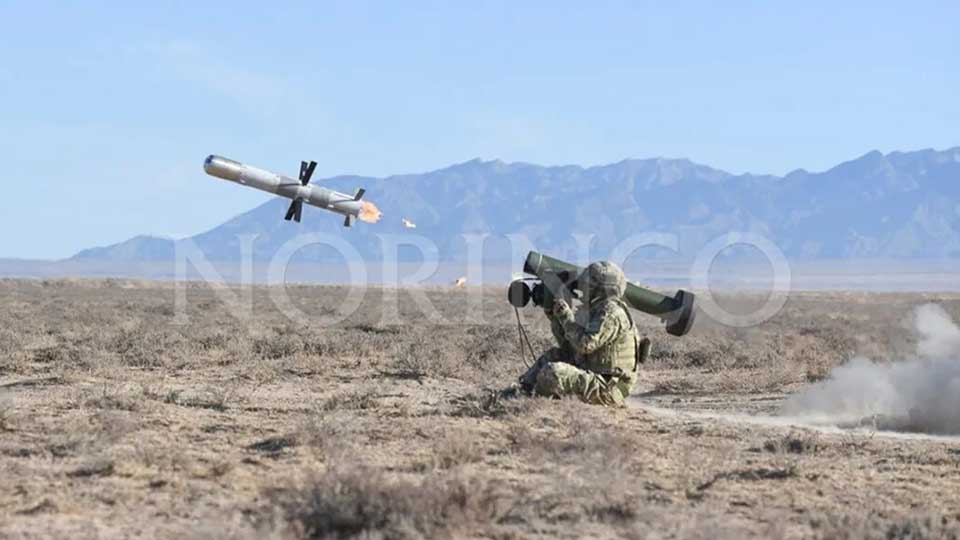

فيه بديل صيني باقل من 20 الف
واكيد الصيني اداءه متواضع ان لم يكن مخزي.

على فكرة الجافلين بداية دخوله الخدمة كانت قد سجل معدلات فشل اطلاق عالية. ثم تحسن الاداء مع مرور الزمن حتى 2005/2006 تقريبا.

لذلك الدول التي تعاقدت عليه منذ زمن كانت متحوطة في طلب اعداد ضخمة علاوة على ارتفاع ثمنه.

حاليا استراليا واوكرانيا من كبار المالكين للجافلين

اعتبره افضل قاذف مضاد للدروع لسهولة استخدامه ولطريقة عمله لكن ثمنه اعتقد انه مرتفع نوعا ما.

يحوز على جائزة نجم الحرب الروسية الأوكرانية بإمتياز جنبا الى جنب مع القاذف NLAW

آلية قتل الدرع للنظام NLAW أكثر تفوقا مما يحمله الجافلين.

عندنا الراي بولت الكوري ارخص واخف وزن ومداه اقل من الجافلين بكيلو الظاهر
لو تبحثون عن AT-1K Raybolt تلقا مقاطع كثيره له باليمن

الهدوء الذي يسبق العاصفة
فرصة للراحة قليلًا

كم العدد الذي تمتلكه السعوديه
