صاروخ الدفاع الجوي المحمول على الكتف
FIM-92 Stinger
FIM-92 Stinger هو نظام دفاع جوي محمول على الكتف (MANPADS) طورته الولايات المتحدة في أواخر السبعينيات.
تم تصميمه بواسطة General Dynamics وصُنع بواسطة Raytheon Missile Systems.
النظام في الخدمة من 1981 (الجيل الثاني) حتى الآن (الجيل الرابع).
تم تصميم Stinger للاشتباك مع طائرات هجوم أرضي سريعة ومنخفضة المستوى. تعتبر منظومة Stinger أيضًا مميتة للغاية
ضد طائرات الهليكوبتر وطائرات النقل.
ستينغر هو تحسين على الجيل الأول من صواريخ Redeye المستخدمة سابقًا ضد الأهداف الجوية.
بالمقارنة مع سابقتها ، زادت Stinger السرعة والمدى ، وحسنت مقاومة الإجراءات المضادة.
يمكنه أيضًا تحديد المركبات الجوية الصديقة.
يستخدم صاروخ FIM-92 Stinger صاروخ موجه بالأشعة تحت الحمراء.
لها مدى تشغيلي يبلغ 8 كيلومترات.

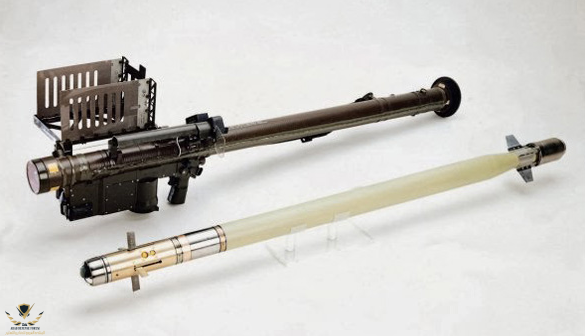

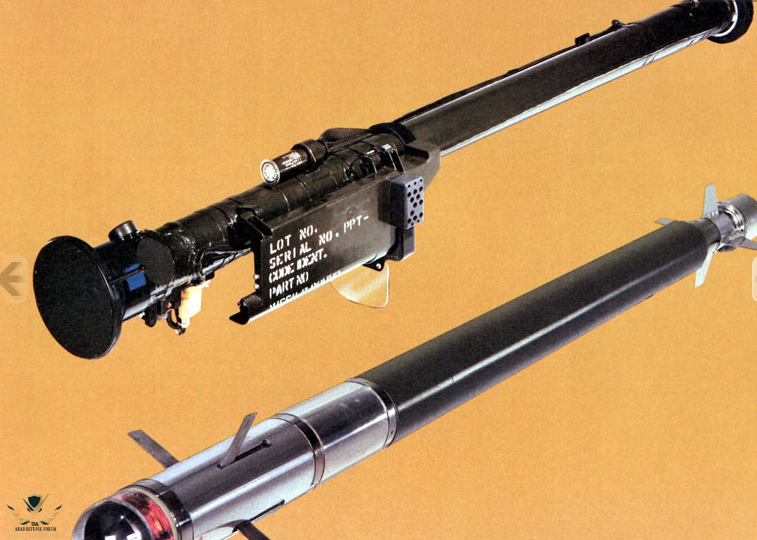

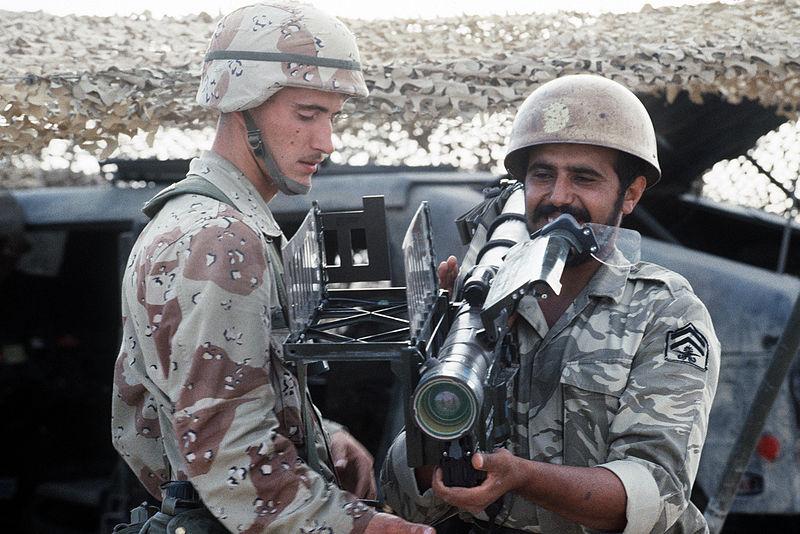

تتكون وحدة الإطلاق المحمولة باليد من أنبوب الإطلاق ، ووحدة تبريد البطارية (BCU) ، ومجموعة القابض القابلة للفصل ، وتجميع البصر ، ومحقق منفصل لصديق أو عدو (IFF).
يتم استخدام BCU لاستهداف النظام وتشغيل الصواريخ ولتبريد كاشف الأشعة تحت الحمراء (IR) قبل إطلاق TGE.
يتكون من بطارية ومبرد غاز الأرجون. ويحمل أنبوب الإطلاق المصنوع من الألياف الزجاجية صاروخ ستينغر. كلا طرفيه مختومان بأقراص قابلة للكسر.
القرص الأمامي شفاف لإشعاع الأشعة تحت الحمراء.
تحتوي مجموعة الرؤية على فتحة إدخال الرصاص وفتحات ارتفاع فائقة (تصحيح الجاذبية).
تساعد الفتحة الأمامية الصاروخ على الوصول إلى الهدف بينما يعمل على تصحيح جاذبية الارتفاع الفائق.
إلى جانب ذلك، يتم وضع مكبر صوت ووحدة اهتزاز بالقرب من المستخدم لتأكيد الاستحواذ على الهدف.
يقع المنظار العيني في الجزء الخلفي من نظام الرؤية ويساعد المستخدم على المحاذاة.

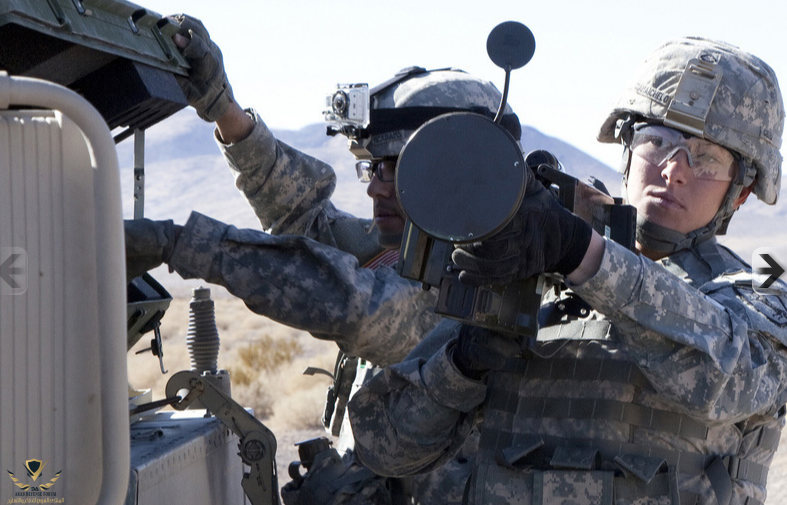

يتم استخدام وحدة الاستجواب والهوائي لاستجواب الطائرات القادمة لتحديد هوية الصديق / العدو.
يظل الهوائي مطويًا عندما يكون غير نشط. عادة ما يتم توصيل محقق IFF بالمشغل ومتصل بمجموعة Gripstock عبر الكابل.
مثل معظم الصواريخ ، يتكون صاروخ ستينغر من قسم التوجيه وقسم الرأس الحربي وقسم الدفع.
يتكون قسم التوجيه من أنف طالب وتجميع التوجيه وزعانف التحكم.
الباحث يتتبع مصدر الأشعة تحت الحمراء مباشرة بعد الدوران والطيران.
ثم تتم معالجة الإشارة بواسطة مجموعة التوجيه ويتم تمرير إشارة التحكم إلى أسطح التحكم.
تأتي بطارية الصواريخ بين أقسام التوجيه والرؤوس الحربية.
يشمل قسم الدفع محرك الرحلة ومجموعة الذيل بمحرك الإطلاق.
يستخدم Stinger محركًا صاروخيًا يعمل بالوقود الصلب للدفع ويتضمن مرحلة التعزيز والاستدامة.
تقوم مرحلة التعزيز بدفع الصاروخ إلى أقصى سرعة وبعدها يستمر في الطيران لاستهداف المصدر.
زعانف الذيل مطوية حتى الإطلاق، يتم نشرها عند الإخراج من أنبوب الإطلاق.
تتمتع صواريخ Stinger بعمر خدمة 10 سنوات ولا تتطلب أي صيانة أو خدمة خلال هذه الفترة.

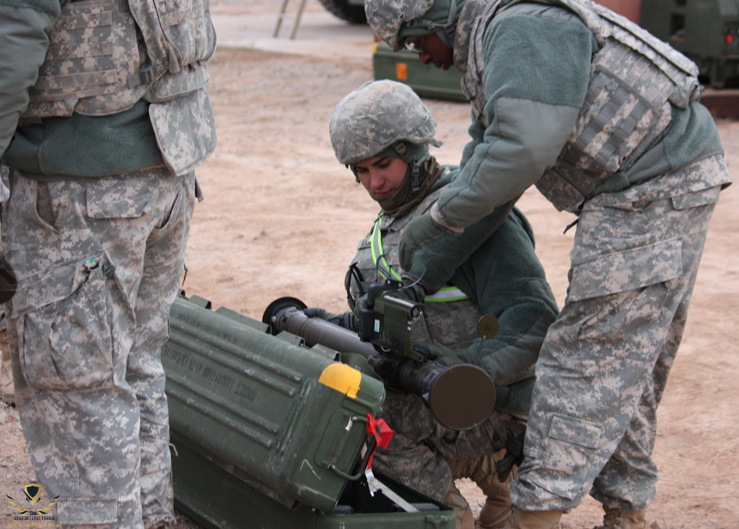

يتم تحديد تشغيل Stinger بعد ذلك. يتم إدخال الصاروخ في أنبوب الإطلاق.
تتضمن عملية إطلاق النار أيضًا إدخال وحدة تبريد البطارية (BCU) في واقي اليد ، والذي يقوم بإخراج تيار من غاز الأرجون في النظام ، مما يؤدي إلى تشغيل وحدة الاستحواذ المستهدفة والصاروخ.
تعمل وحدة BCU لمدة 45 ثانية تقريبًا أو حتى الإطلاق وهي غير قابلة لإعادة الاستخدام.
يتم تحديد هوية الصديق أو العدو قبل الاشتباك مع الهدف عن طريق توصيل النظام بمحقق IFF.
يتم استخدام مجموعة مشهد القاذفة لاستهداف المركبات الجوية ويتم إطلاق الصاروخ باستخدام مجموعة gripstock.

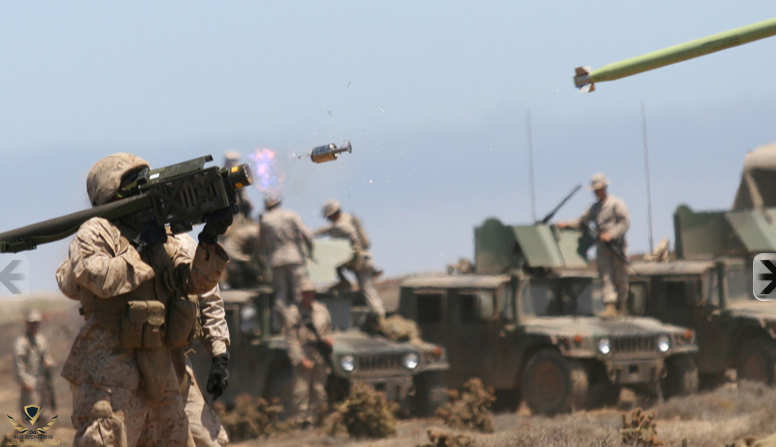

يؤدي ذلك إلى تشغيل محرك الإطلاق الذي يدفع الصاروخ خارج أنبوب الإطلاق. يحدد الباحث المصدر مع بدء مرحلة التعزيز للدفع.
أثناء مرحلة الاستدامة، تُستخدم زعانف التحكم في مناورة الصاروخ نحو مصدر الأشعة تحت الحمراء.
عند الاقتراب / الوصول إلى الهدف ، يشتعل الرأس الحربي ويقوم بتحييد الهدف.

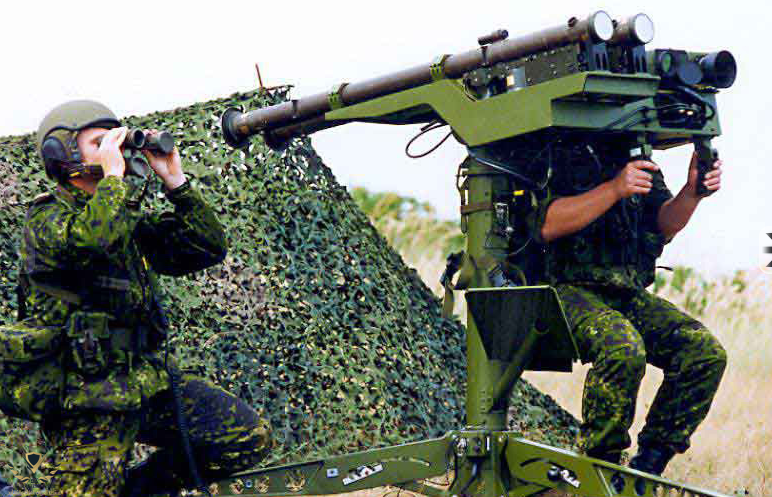

يمكن إطلاقها بواسطة مشغل واحد، ولكنها تتضمن عادةً مراقبًا لتحديد الهدف بشكل أسرع.
في الجيش الأمريكي، تم تجهيز هذا الفريق المكون من رجلين بـ 6 صواريخ من طراز Stinger ويستخدمون مركبة عالية الحركة HMMWV 4x4.
منذ عام 1986، تم استخدام Stinger خلال الحرب السوفيتية في أفغانستان من قبل المقاتلين الأفغان.
أفادت التقارير أن ستينجرز أسقطت أكثر من 250 طائرة وطائرة هليكوبتر سوفيتية.
علاوة على ذلك، على الرغم من ضعف تدريب المقاتلين الأفغان، فإن أكثر من 80٪ من عمليات الإطلاق كانت ناجحة.
تم استخدام نظام الدفاع الجوي هذا أيضًا في عدد من الحروب الأخرى حول العالم.
