ماعاش من يزعل منك و ياليتني بزر باقي سنة و ادخل 30يعني انت مب بزر الان؟
امزح معك لا تزعل
- إنضم
- 17 يوليو 2017
- المشاركات
- 1,925
- التفاعل
- الدولة

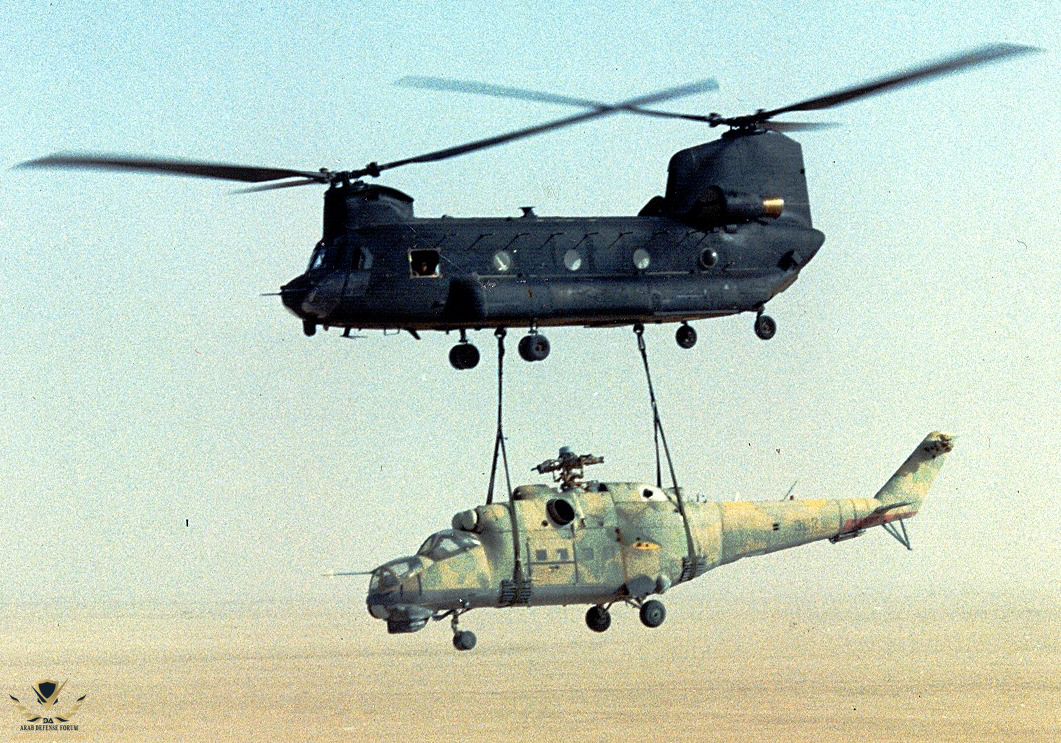

هذي الصورة في عام 1987 مروحية mi-24 ليبية في الحرب مع تشاد تركها الطاقم بعد ان تعطلت و استولت عليها القوات الأمريكية
- إنضم
- 21 ديسمبر 2008
- المشاركات
- 41,133
- التفاعل
- الدولة
الشينوك الليبية لها قصص كثيره سواء في حرب تشاد أو الحرب الأهليه حالياً
المميز فيها أنها من مصنع Elicotteri Meridionali الإيطالي

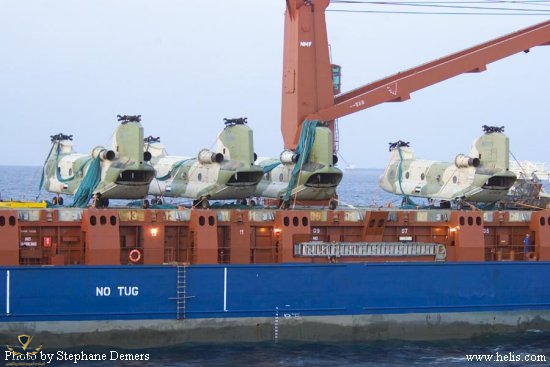

كما تم بيع 12 واحدة منها للإمارات في 2002 تقريباً
- إنضم
- 24 يناير 2022
- المشاركات
- 6,503
- التفاعل
- الدولة
حتى التشينوك المصرية والتي كانت مخصصة لايران وقت حكم الشاه صنعت في ايطاليا من قبل اغوستا
حالتها كانت سيئة في العام 2000 ولكن تم تجديد بعض منها
An educational website containing extensive information on the Boeing CH-47 Chinook helicopter.
Boeing CH-47 Chinook helicopter - the Egyptian version.
www.chinook-helicopter.com
- إنضم
- 10 يناير 2014
- المشاركات
- 1,326
- التفاعل
- الدولة
صور من وصول CH47F السعودية الى ميناء الملك عبدالعزيز الاسلامي بجدة
pinnaclesolutionsinc.com
Pinnacle Solutions - OpCos - Akima
Curious about Akima? Learn more about our global portfolio of more than 40 operating companies that power work in the federal government.
pinnaclesolutionsinc.com
- إنضم
- 24 يناير 2022
- المشاركات
- 6,503
- التفاعل
- الدولة

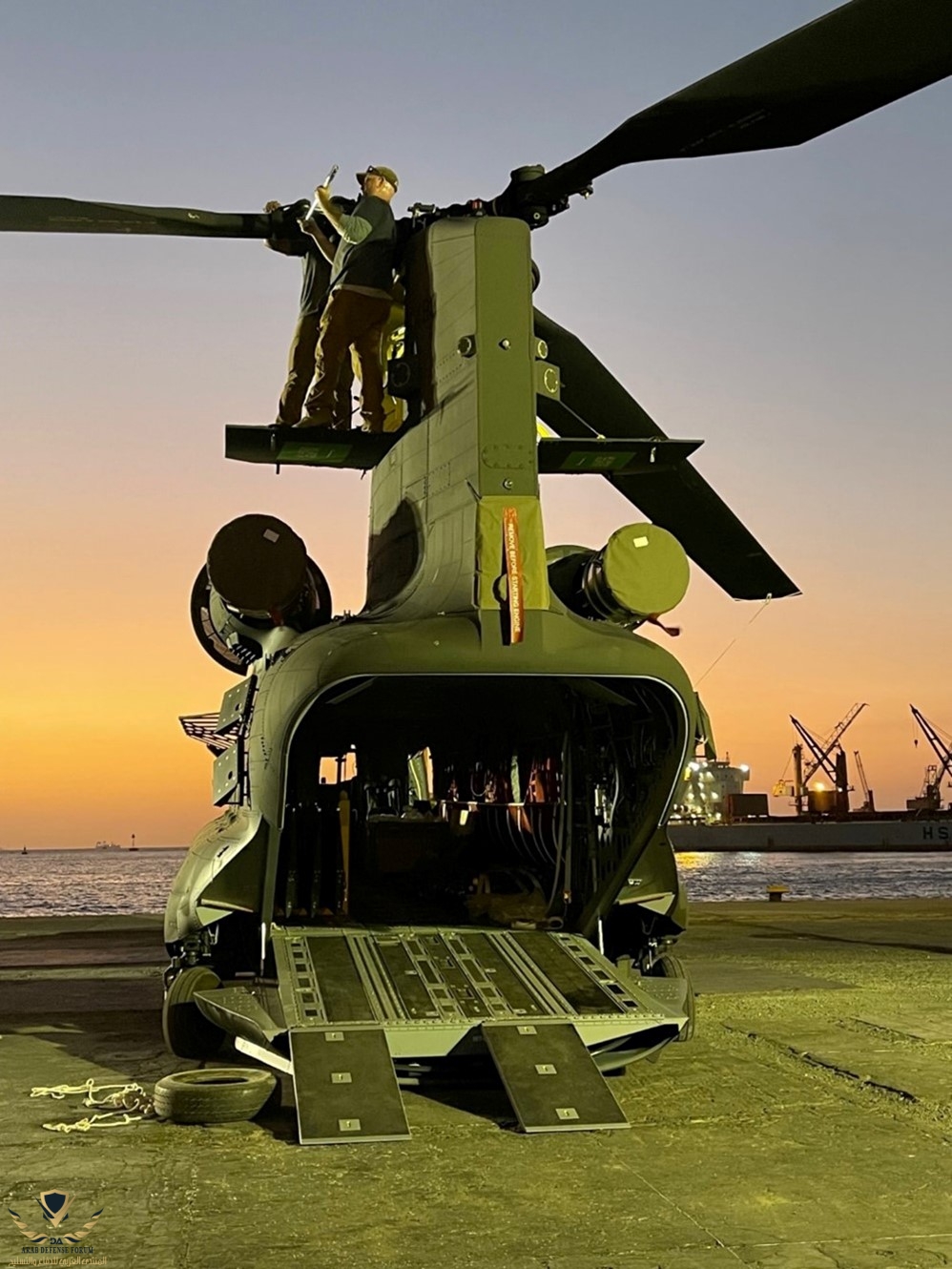

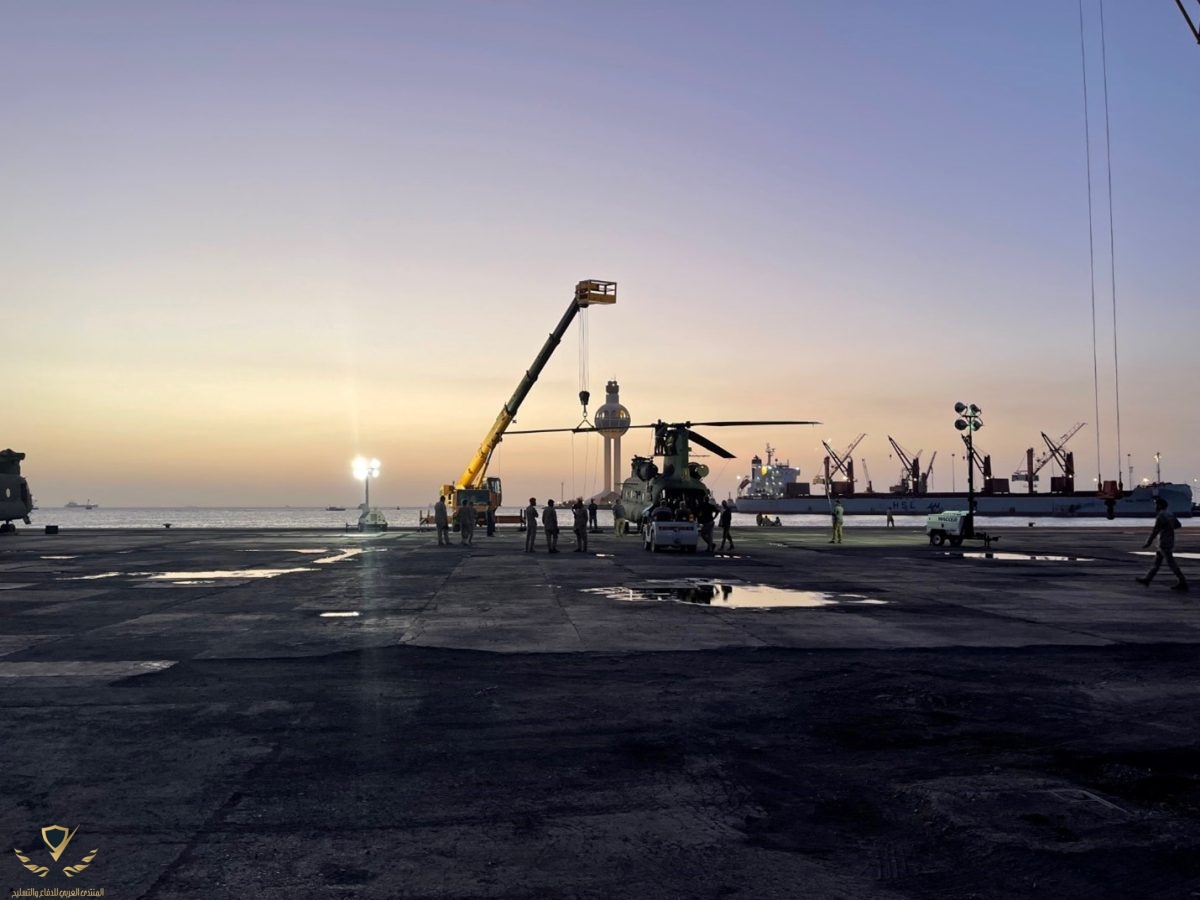

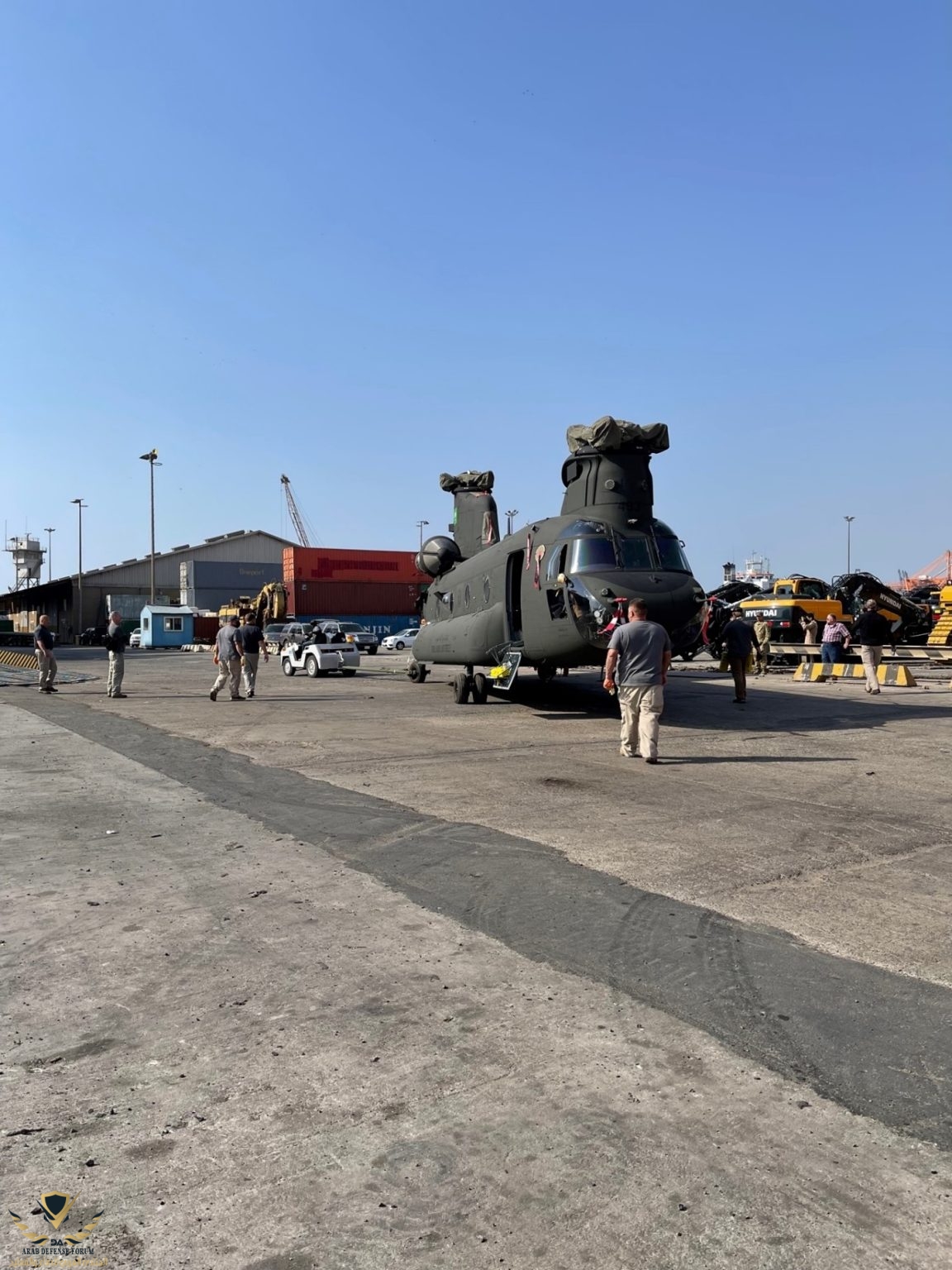

صور من وصول CH47F السعودية الى ميناء الملك عبدالعزيز الاسلامي بجدة
Pinnacle Solutions - OpCos - Akima
Curious about Akima? Learn more about our global portfolio of more than 40 operating companies that power work in the federal government.
مشاهدة المرفق 487616مشاهدة المرفق 487617مشاهدة المرفق 487618
* مروحيات CH-47F Chinook ستذهب لخدمة سلاح طيران القوات البرية الملكية السعودية RSLF.
* السعوديون ينتظرون ظهور الإصدار CH-47F Block 2 الذي سيأتي في 2020.
* إضافة إلى صفقة 8 مروحيات CH-47F Block 1 الحالية, سيطلب السعوديون 40 مروحية CH-47F Block 2.
ليصبح إجمالي مروحيات CH-47F التي ستحصل عليها العربية السعودية 48 مروحية.
* تقدر قيمة صفقة مروحيات CH-47F السعودية بحوالي 3.5$ مليار دولار أميركي تم عقدها في 2017.
مميزات الإصدار CH-47F Chinook Block 2 هي:
* حمولة الإصدار CH-47F Chinook Block 2 هي حوالي 22,000 رطل أي 10 طن.
بينما حمولة الإصدار CH-47F Chinook Block 1 هي حوالي 21,000 رطل أي حوالي 9.5 طن.
* شفرات مراوح مصنوعة من المواد المركبة مستمدة من شفرات مراوح مشروع مروحية RAH-66 Comanche الذي ألغي سابقاً في 2004.
* محركات Lycoming T55 من شركة Honeywell أقوى بحوالي 20%.
* سيملك نظام المحرك المتوازي النشط APAS الذي يعزز نظام التحكم في الطيران الرقمي المتقدم, والذي يسهم في توزيع التقسيم الدقيق لعزم الدوران بين الدوارات Rotors لمزيد من الكفاءة.
* نظام وقود جديد يجمع بين خلايا الوقود الثلاث الموجودة في كل جانب للمروحية في خلية وقود واحدة أكبر وتتخلص من أجهزة نقل الوقود داخل الخلايا لتوفير تخفيض في الوزن بمقدار 200 رطل "أي 90 كغ" ويسهم ذلك في زيادة سعة خزانات الوقود.
* زيادة القدرة الكهربائية عن طريق ثلاثة مولدات, قدرة المولد الواحد 60 كيلو فولت.
- مروحيات CH-47F Chinook السعودية ستكون مجهزة بالمعدات التالية:
* نظام الراديو AN/ARC-231 Skyfire وهو نظام راديو رقمي للطائرات العسكرية يوفر إتصالات صوتية وإتصالات بيانات ثنائية الإتجاه ومتعددة الأوضاع عبر مدى تردد 30 هيرتز وحتى 512 ميجا هيرتز.
يغطي النظام نطاقات الترددات UHF و VHF مع قدرات توصل على موجات AM, FM و SATCOM.
يتضمن النظام مقاومة للتشويش عن طريق تقنيات الفقز الترددي HAVE QUICK ونظام الراديو الأرضي والقناة الواحدة المحمولة جواً SINCGARS وهذه الأنظمة خاصة بالقوات الأميركية وحلفائها.
* نظام الراديو الأرضي والقناة الواحدة المحمولة جواً SINCGARS على مروحيات CH-47F Chinook السعودية سيكون النظام AN/ARC-201D من شركة Harris الأميركية.
* نظام راديو الترددات العالية جداً VHF سيكون النظام AN/ARN-147 V وهو من شركة Rockwell Collins Aerospace الأميركية.
* نظام الإتصالات المحمولة جواً AN/ARC-220 HF وهو نظام رقمي بالكامل وهو من شركة Rockwell Collins Aerospace الأميركية.
ويوفر النظام قدرات تبادل بيانات ورسائل نصية وتقارير عن حالة نظام التموضع العالمي GPS على متن المروحيات.
* نظام مجموعة الملاحة الجوية التكتيكية ARN-153 TACAN, بمدى 390 ميل بحري.
* نظام تحذير راداريRWR حديث وهو AN/APR- 39A(V) l/4 وهو آخر إصدار من عائلة النظام الشهير AN/APR- 39.
ويقوم نظام التحذير الراداري بحماية الطائرة من التهديدات الرقمية بمراقبة البيئة الخاصة بإشارات الرادار النبضية وتوصيفها وتحديد هويتها وتنبيه الطاقم إلى وجود إنبعاثات من الرادارت.
ويوفر نظام التحذير الراداري AN/APR- 39A(V) l/4 حماية كاملة الأبعاد بتحسين إحتمالية بقاء الطائرة من خلال تحسين الوعي الظرفي لطاقم الطائرة ببيئة التهديدات.
* نظام AN/AVR-2 للتحذير من أشعة الليزر LWR وهو نظام إنذار ليزر سلبي يتلقى ويعالج ويعرض معلومات التهديد الناتجة عن إضاءة الطائرات بواسطة أنظمة توجيه الأسلحة.
* نظام تعريف الصديق من العدو AN/APX-123A من شركة BAE Systems.
* نظام APN-209 وهو رادار نبضي لقياس الإرتفاع بإستخدام هوائيات إثنين لوظائف الإرسال والإستقبال.
ويساعد هذا النظام المروحيات العسكرية على الطيران المنخفض.
* IDM-401 Improved Data Modem وهو مودم لوصلة البيانات الرقمية عالي السرعة قادر على تمرير بيانات الإستهداف في الوقت الحقيقي بين منصات الأسلحة الجوية والبرية للخدمات المشتركة لدعم المهام التالية:
- قمع الدفاع الجوي للعدو (SEAD).
- التحكم الجوي المتقدم (FAC).
- العمليات الخاصة.
- القتال الجوي.
- القيادة والسيطرة.
* نظام Infrared Signature Suppression System والمعروف إختصاراً IRSS.
وهو نظام يمنع إستهداف بواحث الأشعة تحت الحمراء لمحركات المروحية.
* نظام الإستخراج السريع لحبل الإنزال FRIES, وهذا النظام يفيد في إنزال القوات من المروحية في الأماكن التي لا تستطيع فيها الطائرة نفسها الهبوط.
* ERPS وهو نظام الوقود طويل المدى Extended Range Fuel System.
* نظام تدريع لتوفير الحماية البالستية للمروحية CH-47F Chinook.
* وفقاً لموقع وكالة التعاون الأمني والدفاعي الأميركية DSCA فإن الصفقة تسهم في المساعدة في تحسين أمن العربية السعودية الشريك الإستراتيجي الذي كان ولا يزال مساهماً رئيسياً في الإستقرار السياسي والتقدم الإقتصادي في الشرق الأوسط.
* هذه المشاركة عبارة عن مجموعة من مشاركاتي في أحد المواضيع السابقة التي كانت تتحدث عن الصفقة.
- إنضم
- 11 ديسمبر 2021
- المشاركات
- 695
- التفاعل
- الدولة
تقدر تتزود من الوقود جواً ؟؟
@Ranger454
@Ranger454
- إنضم
- 24 يناير 2022
- المشاركات
- 6,503
- التفاعل
- الدولة
- إنضم
- 11 ديسمبر 2021
- المشاركات
- 695
- التفاعل
- الدولة
اوكي حلو يعني تجي جاهزة للتركيبتركيب انبوب التزود بالوقود جوا سهل على التشينوك
طيب ال c130j برضو نقدر نركب عليها الانبوب ؟؟؟
- إنضم
- 24 يناير 2022
- المشاركات
- 6,503
- التفاعل
- الدولة
ما ادري اذا بالامكان تركيبه وازالته على الC-130J لكن فيه اصدارات منها فيه تزود وقود بطريقة الانبوب وفيه بالخرطوم.
- إنضم
- 11 ديسمبر 2021
- المشاركات
- 695
- التفاعل
- الدولة
شكراً
