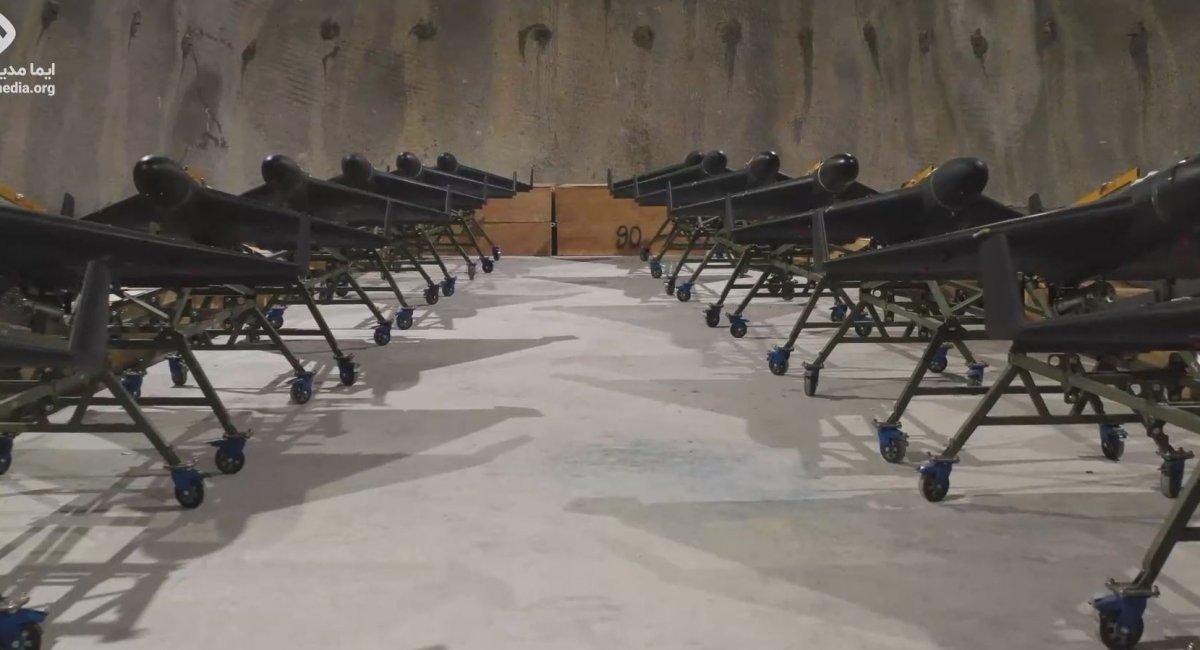

مسيّرة Shahed-136 الإيرانيه

[kamov-52]

المنظومات الغربية التي تسلمها الاوكران و التي من المفترض انها مخصصة لإسقاط المسيرات .. مجرد شاهد مشفش حاجة حتى الآن

واين ؟ في اوديسا تحديدا المعقل الهام للجيش الاوكراني



[باشق]

تحليقها عالي

​

قرأت تعليق لخبير عسكري .. يقول : ارتفاعها أقل بقليل من ارتفاع صواريخ الكروز .

يضيف : رصدها ليس بالسهل ولكنه أيضاً ليس بالمستحيل خصوصاً وأنها تستخدم محرك بأربعة حُجرات " بصمة رادارية مرتفة نسبياً "



[Rooster]

بدأ تفكيك حطام Shahed-136/131 و اكتشاف المكونات الاجنبية
انظمة ملاحة مدنية و المعالج امريكي من Texas Instruments

​



[باحث علمي]

بدأ تفكيك حطام Shahed-136/131 و اكتشاف المكونات الاجنبية
انظمة ملاحة مدنية و المعالج امريكي من Texas Instruments

مشاهدة المرفق 517472

مشاهدة المرفق 517473

مشاهدة المرفق 517474​

مشكور اخي على هذه المعلومات! هل هنالك مزيد من الصور عن بقية المكونات؟ لانه في كلام غير موكد على انه الدرون يستخدم كاميرا حراريه... يحتاج لتاكيد لغرض تحديد نوع التوجيه التي يعتمده الدرون.



[Rooster]

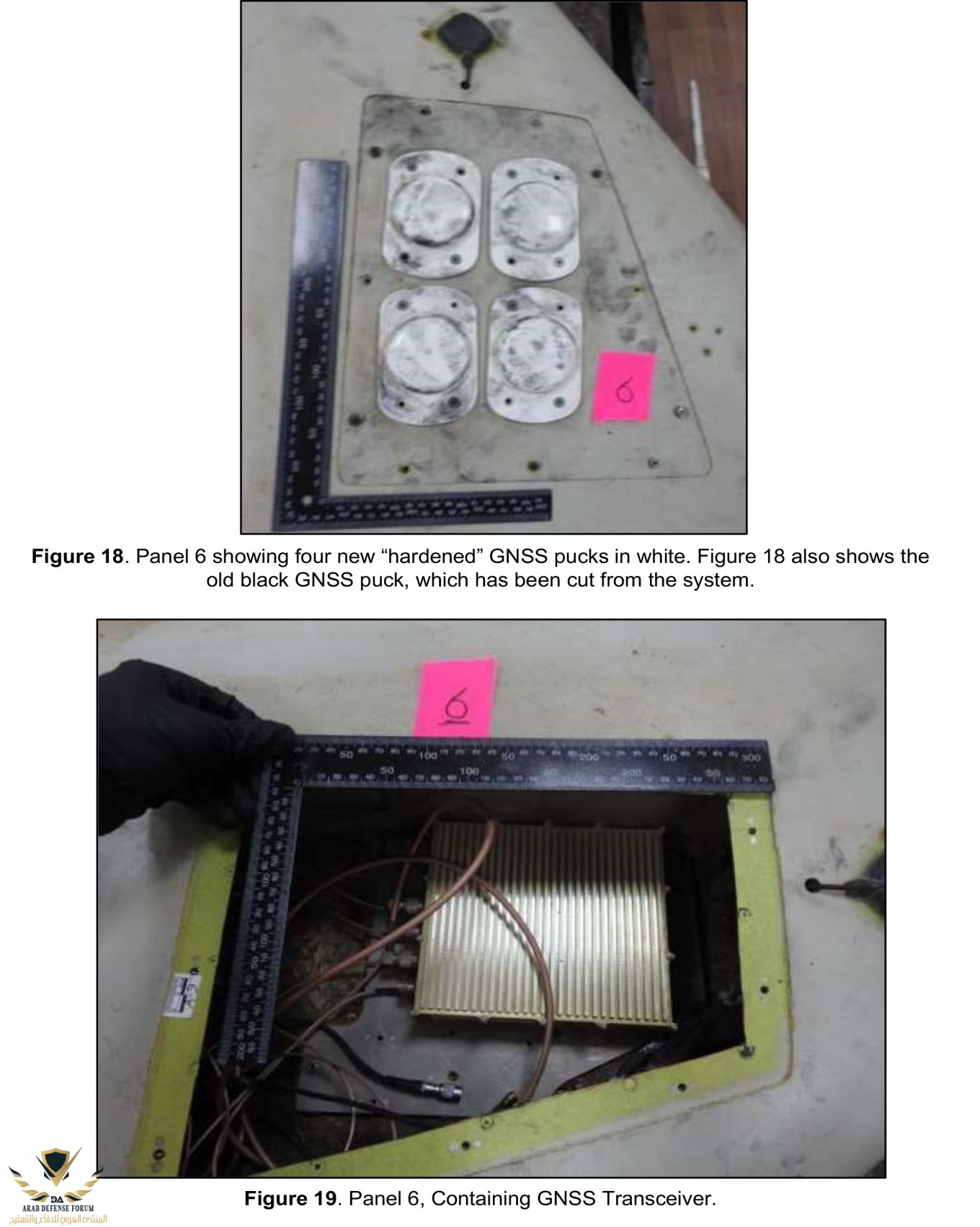

نقطة مهمة بالنسبة لانظمة الملاحة بـ GPS و القصور الداتي INS
تم اضافة نظام لمنع انظمة الحرب الالكترونية من خداع (ربما يقصدون Spoofing) لكنه لا يمنع من التداخل/التشويش

نظام الملاحة بالقصور الداتي بدائي
​

At the same time, an unpleasant surprise was found, a system was added to GPS guidance that prevents GPS signals from being changed by electronic warfare systems, but judging by the description, it does not prevent interference. The drone is also equipped with a primitive inertial system that allows it to maintain an approximate course and altitude if satellite navigation is prohibited.

That is, when the drone flies into an area where GPS signals are suppressed, the drone begins to be blown away by the wind, and it also runs into errors of the inertial system itself.

Depending on the speed and direction of the wind, the deviation will be 5% of the distance covered without GPS. On a section of 5 km, this will give an error of 250 meters. Obviously, when the GPS signal is received again, the drone will adjust its flight.​

Not Only Shahed-136: a Detailed Study of Another Iranian Shahed-131 Kamikaze Drone Used by russia | Defense Express

Shahed-131 is a smaller brother of Shahed-136, experts have already disassembled and studied this drone in detail

en.defence-ua.com



[Rooster]

مشكور اخي على هذه المعلومات! هل هنالك مزيد من الصور عن بقية المكونات؟ لانه في كلام غير موكد على انه الدرون يستخدم كاميرا حراريه... يحتاج لتاكيد لغرض تحديد نوع التوجيه التي يعتمده الدرون.

​



[EL-3kaad]

تكلفتها 20 الف دولار فقط مما يجعلها رخيصه جدا ويكون لها سوق كبير



[ATLAS_FALCON]

TXInstruments
يجب أن تمنع وصول هاته المعدات الى ايران

​



[الصقر الليبى]

ايران لديها صواريخ كروز و درونات مقلقة و متطورة استفادو من الهندسة العكسية

مشكتلها في الكذب حول طائراتها مثل الشبح قاهر 300 مدري شنو و غيرها الكثير

لكن هي تعرف حدودها و المجالات التي تبرع فيها

مسيرات مثل هذي تشكل تهديدا قوي للسفن في مضيق هرمز و رصدها ليس مضمونا

صحيح و فى حالة الحرب ستطلق الآلاف منها و هى تهديد حقيقى فعلا



[Rooster]

درون اخر سليم سيتم تشريحه

​



[ATLAS_FALCON]

يجب تزويد اوكرانيا بمسيرات Harop / Harpy
كي تشتغل صفارات الانذار في موسكو ​



[الربيعي]

محاولات اوكرانية عديدة فاشلة لإسقاط شاهد 136 فوق العاصمة كييف.

يظهر في الفيديو رماية للدفاعات الجوية الاوكرانية بأسلحة رشاشة و منظومات Gepard، و كذلك يظهر اطلاق صاروخ مضاد مجهول (في الثانية 20) ، في محاولة لإسقاط طائرة شاهد 136، لكن في النهاية تستطيع الطائرة الوصول لهدفها و تضرب محطة الكهرباء لتنطفي الأضواء بعد الانفجار.

* الانفجارات الصغيرة في الجو هي لأنفلاق قذائف منظومة جيبارد 35 ملم.

* تعتبر العاصمة الأوكرانية الاكثر حماية بالمنظومات الدفاعية، حيث تنتشر فيها احدث المنظومات الدفاعية الغربية من قبيل NASAMS الامريكية و IRIS-T الالمانية ، بالاضافة الى الصواريخ المحمولة الشرقية و الغربية، و مع ذلك تخترق الطائرات مظلات الدفاع الجوي و تصل لأهدافها.



[الربيعي]

ارجو من الاداره عدم حذف الموضوع لكي يصبح موضوح موحد عن هاذه المسيره



[الجراح]

تعمد المصممون الإيرانيون إعادة تصميم "المسيرة من أجل تدمير البنية التحتية قدر الإمكان

في عام 2023 ، تمكن خبراء أبحاث التسليح في النزاعات (CAR) من دراسة الرأس الحربي للطائرة الإيرانية الصنع شاهد -131 كاميكازي بدون طيار ، والتي تم إسقاطها بالقرب من أوديسا في أكتوبر 2022.

أظهر التحليل أن الجزء القتالي من هذه "المسيرة " بدلاً من المتفجرات العادية مزود بشحنة متشظية توضع حولها 18 رأسًا حربيًا تراكميًا بقطر أصغر ، مما يؤدي إلى إحداث تأثير للانفجار عند إصابة هدف

كان هذا الرأس الحربي على شكل مخروط ، وسمك غلافه الفولاذي المقوى 7 مم ، وهنا تبدو خطة الإرهابيين كما يلي - أولاً يخترق الرأس الحربي جدران المبنى ، وعندها فقط تنفجر المتفجرات.وجميع "التعديلات" الموصوفة أعلاه تشهد فقط على حقيقة أن طائرات الكاميكازي بدون طيار هذه تم تعديلها بدقة من أجل إحداث أكبر قدر من الضرر للمنشآت الصناعية. على وجه الخصوص ، البنية التحتية للطاقة في أوكرانيا

Multipurpose Iranian drone warheads used in Ukraine

Ukraine Field Dispatch, February 2023

storymaps.arcgis.com



[الحاج سليمان]

محاولات اوكرانية عديدة فاشلة لإسقاط شاهد 136 فوق العاصمة كييف.

يظهر في الفيديو رماية للدفاعات الجوية الاوكرانية بأسلحة رشاشة و منظومات Gepard، و كذلك يظهر اطلاق صاروخ مضاد مجهول (في الثانية 20) ، في محاولة لإسقاط طائرة شاهد 136، لكن في النهاية تستطيع الطائرة الوصول لهدفها و تضرب محطة الكهرباء لتنطفي الأضواء بعد الانفجار.

* الانفجارات الصغيرة في الجو هي لأنفلاق قذائف منظومة جيبارد 35 ملم.

* تعتبر العاصمة الأوكرانية الاكثر حماية بالمنظومات الدفاعية، حيث تنتشر فيها احدث المنظومات الدفاعية الغربية من قبيل NASAMS الامريكية و IRIS-T الالمانية ، بالاضافة الى الصواريخ المحمولة الشرقية و الغربية، و مع ذلك تخترق الطائرات مظلات الدفاع الجوي و تصل لأهدافها.
مشاهدة المرفق 540173

في النهاية
يظهر ان الدفاعات الجوية الغربية
ليست اكثر كفاءة من الروسية



[هشام عبد الحق]

TXInstruments
يجب أن تمنع وصول هاته المعدات الى ايران

​

معدات تستعمل في البحث الجامعي و من الهواة ،
اليوم لايوجد فرق بين التكنولوجيا المدنية و العسكرية، وهذا هو الخطر الأكبر بالنسبة للهيمنة الغربية.
كذلك الصين و التي همها المال فقط و لا تمنع التكنولوجيا عن أي أحد...ليس مطلقا



[رٍسِـــلآنٍ]

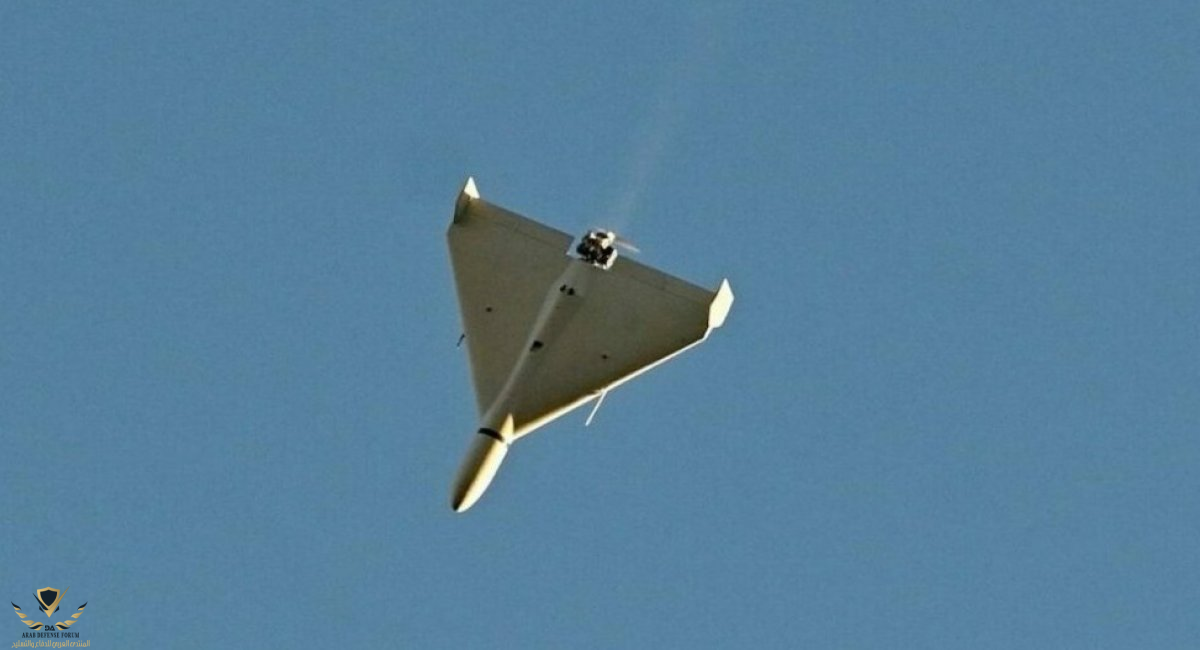

مشاهدة المرفق 549568





تعمد المصممون الإيرانيون إعادة تصميم "المسيرة من أجل تدمير البنية التحتية قدر الإمكان

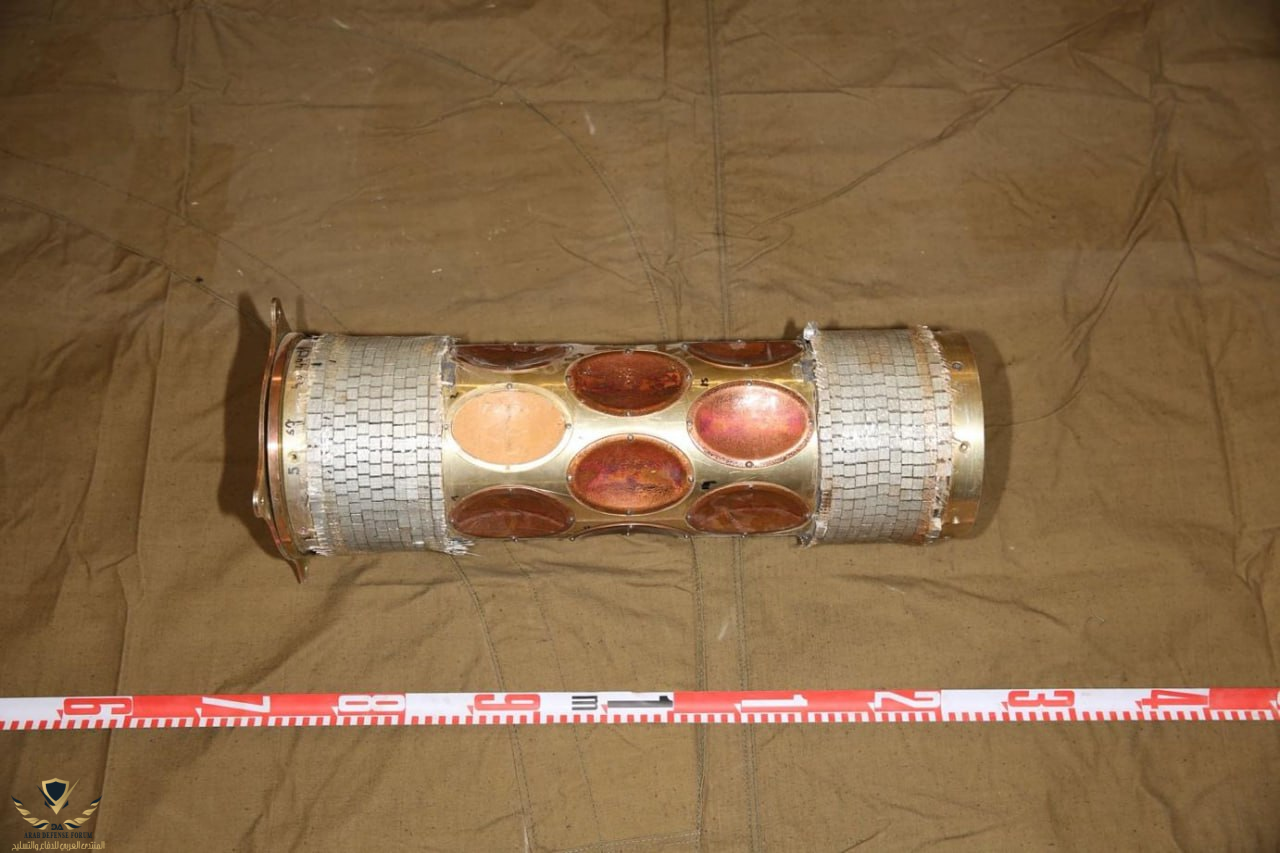

مشاهدة المرفق 549567


في عام 2023 ، تمكن خبراء أبحاث التسليح في النزاعات (CAR) من دراسة الرأس الحربي للطائرة الإيرانية الصنع شاهد -131 كاميكازي بدون طيار ، والتي تم إسقاطها بالقرب من أوديسا في أكتوبر 2022.

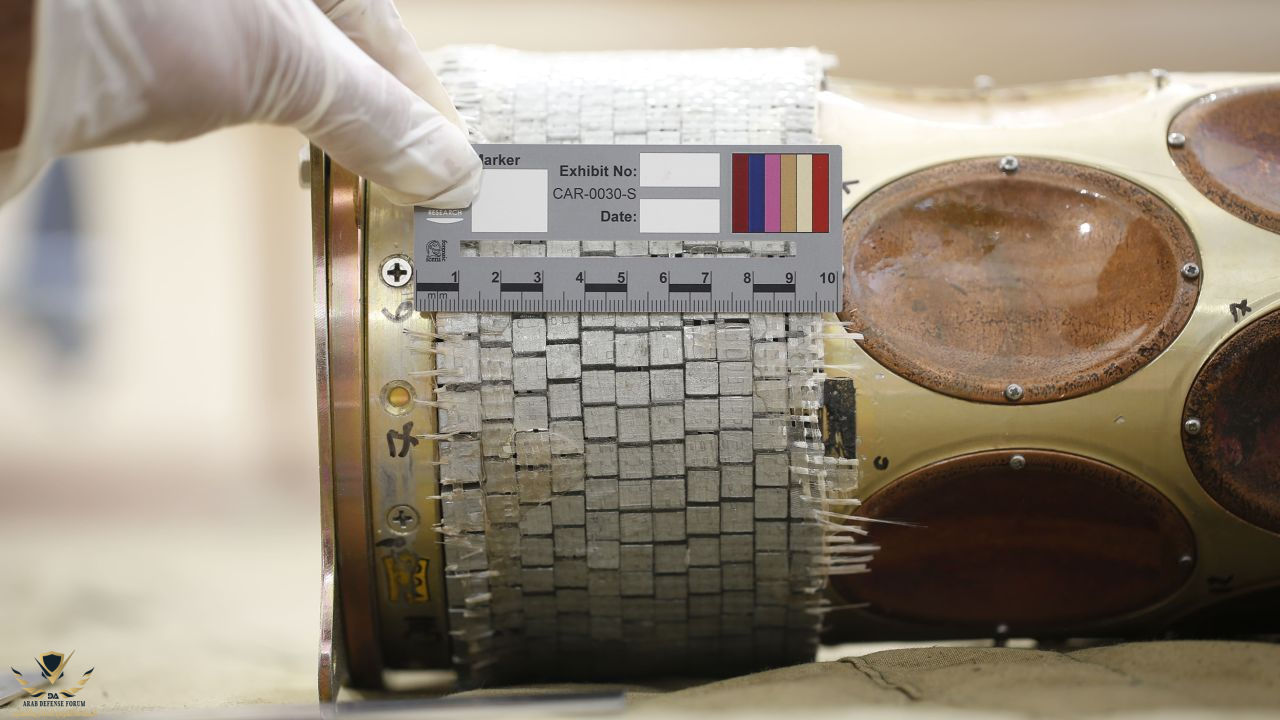

مشاهدة المرفق 549566


أظهر التحليل أن الجزء القتالي من هذه "المسيرة " بدلاً من المتفجرات العادية مزود بشحنة متشظية توضع حولها 18 رأسًا حربيًا تراكميًا بقطر أصغر ، مما يؤدي إلى إحداث تأثير للانفجار عند إصابة هدف

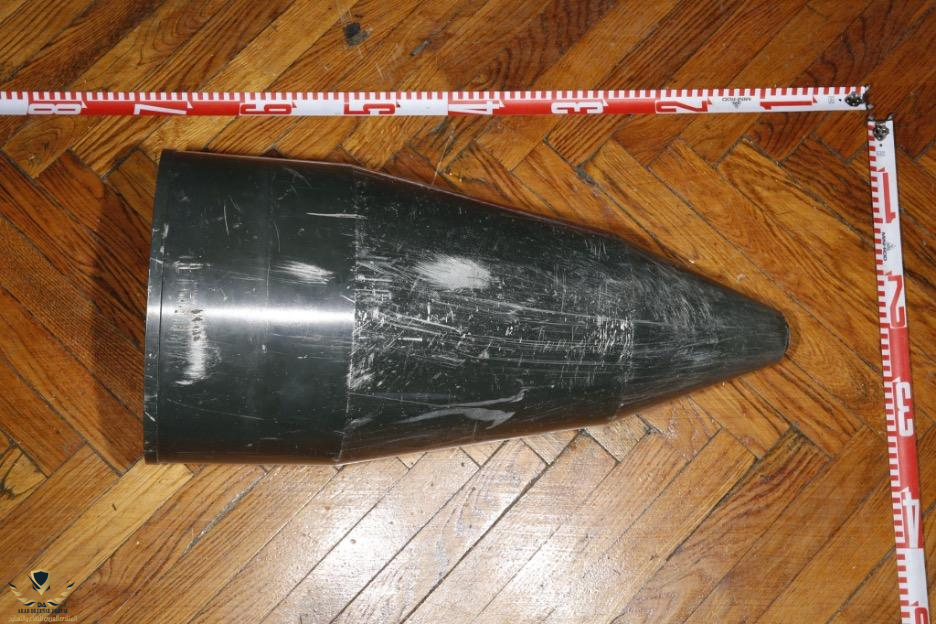

مشاهدة المرفق 549565


كان هذا الرأس الحربي على شكل مخروط ، وسمك غلافه الفولاذي المقوى 7 مم ، وهنا تبدو خطة الإرهابيين كما يلي - أولاً يخترق الرأس الحربي جدران المبنى ، وعندها فقط تنفجر المتفجرات.وجميع "التعديلات" الموصوفة أعلاه تشهد فقط على حقيقة أن طائرات الكاميكازي بدون طيار هذه تم تعديلها بدقة من أجل إحداث أكبر قدر من الضرر للمنشآت الصناعية. على وجه الخصوص ، البنية التحتية للطاقة في أوكرانيا

Multipurpose Iranian drone warheads used in Ukraine

Ukraine Field Dispatch, February 2023

storymaps.arcgis.com

يخرب بيتهم على هالراس



[هشام عبد الحق]

في النهاية
يظهر ان الدفاعات الجوية الغربية
ليست اكثر كفاءة من الروسية

مشكل الدفاعات الجوية مع الدرونات فيزيائي و ليس تقني.



[Adel emam]

مشاهدة المرفق 549568





تعمد المصممون الإيرانيون إعادة تصميم "المسيرة من أجل تدمير البنية التحتية قدر الإمكان


مشاهدة المرفق 549567


في عام 2023 ، تمكن خبراء أبحاث التسليح في النزاعات (CAR) من دراسة الرأس الحربي للطائرة الإيرانية الصنع شاهد -131 كاميكازي بدون طيار ، والتي تم إسقاطها بالقرب من أوديسا في أكتوبر 2022.


مشاهدة المرفق 549566


أظهر التحليل أن الجزء القتالي من هذه "المسيرة " بدلاً من المتفجرات العادية مزود بشحنة متشظية توضع حولها 18 رأسًا حربيًا تراكميًا بقطر أصغر ، مما يؤدي إلى إحداث تأثير للانفجار عند إصابة هدف

مشاهدة المرفق 549565


كان هذا الرأس الحربي على شكل مخروط ، وسمك غلافه الفولاذي المقوى 7 مم ، وهنا تبدو خطة الإرهابيين كما يلي - أولاً يخترق الرأس الحربي جدران المبنى ، وعندها فقط تنفجر المتفجرات.وجميع "التعديلات" الموصوفة أعلاه تشهد فقط على حقيقة أن طائرات الكاميكازي بدون طيار هذه تم تعديلها بدقة من أجل إحداث أكبر قدر من الضرر للمنشآت الصناعية. على وجه الخصوص ، البنية التحتية للطاقة في أوكرانيا

Multipurpose Iranian drone warheads used in Ukraine

Ukraine Field Dispatch, February 2023

storymaps.arcgis.com

عجيب



[THE LION OF ATLASS]

في النهاية
يظهر ان الدفاعات الجوية الغربية
ليست اكثر كفاءة من الروسية

متى تصير واقعي!​
