المدفع الصيني ذاتي الحركة PCL-161



PCL-161 هو مدفع هاوتزر صيني جديد 122 ملم مركب على شاحنة. يعتمد على شاحنة عسكرية FAW جديدة 4x4. الوضع الحالي لنظام المدفعية هذا غير معروف ، على الرغم من أن تعيينه يشير إلى أنه يعمل بالفعل مع الجيش الصيني. تشغل الصين أيضًا مدافع هاوتزر PCL-09 122 ملم محمول على شاحنة، والتي تم إدخالها الخدمة في 2009-2010.


تم تصميم PCL-161 لتوفير دعم ناري غير مباشر . إنه أكثر كفاءة من مدافع الهاوتزر التقليدية ويمكنه تغيير موقع إطلاق النار خلال فترة وجيزة. وقت التحويل من إطلاق النار إلى وضع التنقل، حوالي دقيقة واحدة فقط. لذلك يمكن لمدافع الهاوتزر المحمول هذا، إطلاق بضع قذائف خلال فترة وجيزة وترك موقع إطلاق النار قبل أن تفتح القوات المعادية نيرانًا مضادة على البطارية.





تم تجهيز نظام المدفعية هذا بنسخة معدلة من مدفع هاوتزر PL-96 عيار 122 ملم. وهو متوافق مع جميع انواع الذخيرة القياسية عيار 122 ملم من طراز PL-96. تنتج الصين مؤخرًا مجموعة كاملة من الذخيرة عيار 122 ملم لنظام المدفعية الخاص بها.

يتوافق مدفع الهاوتزر هذا أيضًا مع ذخيرة 122 ملم لمدافع الهاوتزر الروسية D-30. يبلغ الحد الأقصى لمدى إطلاق النار حوالي 18 كم بقذيفة HE-FRAG القياسية ، و 22 كم مع مقذوفات بعيدة المدى و 27 كم بقذيفة بمساعدة الصواريخ. إن PCL-161 قادر أيضًا على إطلاق ذخيرة موجهة بالليزر عيار 122 ملم.





يمكن أن يكون الحد الأقصى لمعدل إطلاق النار حوالي 4-6 قذائف في الدقيقة. تحتوي PCL-161 على صناديق ذخيرة مدمجة وتحمل أنواعًا مختلفة من القذائف. يمكن حمل المزيد من الذخيرة عن طريق الشاحنات المرافقة.


يعتبر نظام المدفعية هذا مناسبًا تمامًا لمهام إطلاق النار والانطلاق. يمكنه التوقف لفترة وجيزة وإطلاق بضع قذائف وترك موقع إطلاق النار بعد فترة وجيزة. تسمح مثل هذه التكتيكات بتجنب إصابة البطارية. وقت رد الفعل لـ PCL-161 أسرع بكثير من وقت رد فعل مدافع الهاوتزر PL-96، الذي يستخدمه الجيش الصيني على نطاق واسع.





إن PCL-161 قادر أيضًا على إطلاق النار المباشر. يستخدم وضع إطلاق النار هذا بشكل أساسي للدفاع عن النفس ضد الأهداف المعادية من مسافات قريبة.


يتم إنزال مجرافين على الأرض في الجزء الخلفي من المركبة قبل إطلاق النار. توفر هذه منصة إطلاق أكثر استقرارًا.
تم تجهيز PCL-161 بنظام محوسب للتحكم في إطلاق النار، وأنظمة ملاحة وتحديد المواقع والاستهداف.

تتلقى المركبة معلومات الهدف من مركبة قيادة المدفعية.





تحتوي المركبة على كابينة مزدوجة مدرعة، والتي تتسع لطاقم مدفع كامل يتكون من 4 أو 5 جنود.

يستخدم نظام المدفعية هيكل الشاحنة العسكرية FAW بتكوين 4x4. السيارة مزودة بنظام نفخ الإطارات المركزي، مما أدى إلى تحسين التنقل على الأراضي الوعرة. يعتبر PCL-161 متنقلًا بكفاءة عالية ويمكنه نشره ذاتيًا لمسافات طويلة.
يمكن نقله جوًا بواسطة معظم طائرات النقل المتوسطة.





تتكون بطارية مدافع الهاوتزر هذه من حوالي 6-9 مدافع هاوتزر محمولة على شاحنات ومركبة مركز قيادة.



الخاصيـــــات الفنيــــــة






THE END

المدفع الصيني ذاتي الحركة PCL-161

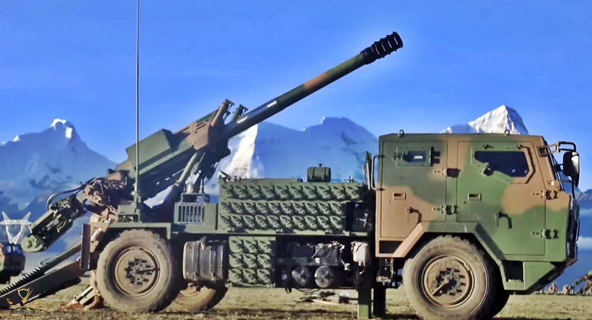

مشاهدة المرفق 437352

PCL-161 هو مدفع هاوتزر صيني جديد 122 ملم مركب على شاحنة. يعتمد على شاحنة عسكرية FAW جديدة 4x4. الوضع الحالي لنظام المدفعية هذا غير معروف ، على الرغم من أن تعيينه يشير إلى أنه يعمل بالفعل مع الجيش الصيني. تشغل الصين أيضًا مدافع هاوتزر PCL-09 122 ملم محمول على شاحنة، والتي تم إدخالها الخدمة في 2009-2010.


تم تصميم PCL-161 لتوفير دعم ناري غير مباشر . إنه أكثر كفاءة من مدافع الهاوتزر التقليدية ويمكنه تغيير موقع إطلاق النار خلال فترة وجيزة. وقت التحويل من إطلاق النار إلى وضع التنقل، حوالي دقيقة واحدة فقط. لذلك يمكن لمدافع الهاوتزر المحمول هذا، إطلاق بضع قذائف خلال فترة وجيزة وترك موقع إطلاق النار قبل أن تفتح القوات المعادية نيرانًا مضادة على البطارية.

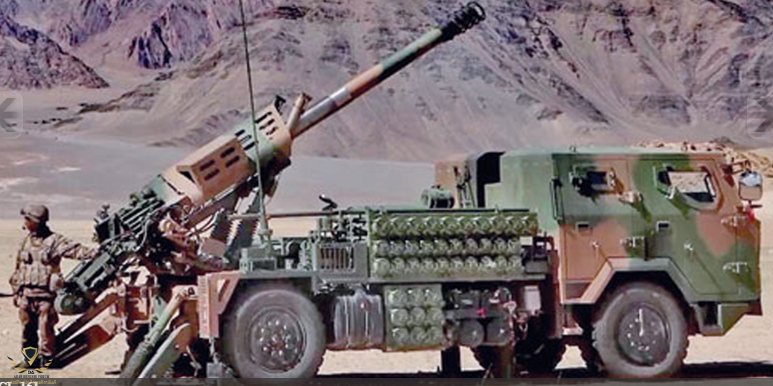

مشاهدة المرفق 437356


تم تجهيز نظام المدفعية هذا بنسخة معدلة من مدفع هاوتزر PL-96 عيار 122 ملم. وهو متوافق مع جميع انواع الذخيرة القياسية عيار 122 ملم من طراز PL-96. تنتج الصين مؤخرًا مجموعة كاملة من الذخيرة عيار 122 ملم لنظام المدفعية الخاص بها.

يتوافق مدفع الهاوتزر هذا أيضًا مع ذخيرة 122 ملم لمدافع الهاوتزر الروسية D-30. يبلغ الحد الأقصى لمدى إطلاق النار حوالي 18 كم بقذيفة HE-FRAG القياسية ، و 22 كم مع مقذوفات بعيدة المدى و 27 كم بقذيفة بمساعدة الصواريخ. إن PCL-161 قادر أيضًا على إطلاق ذخيرة موجهة بالليزر عيار 122 ملم.

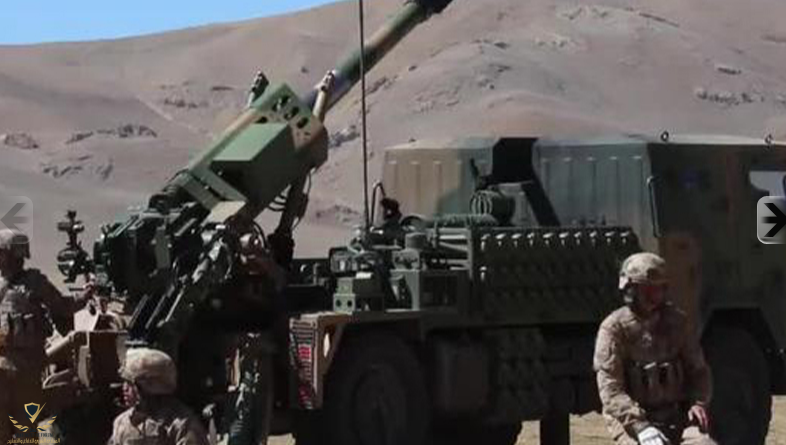

مشاهدة المرفق 437357


يمكن أن يكون الحد الأقصى لمعدل إطلاق النار حوالي 4-6 قذائف في الدقيقة. تحتوي PCL-161 على صناديق ذخيرة مدمجة وتحمل أنواعًا مختلفة من القذائف. يمكن حمل المزيد من الذخيرة عن طريق الشاحنات المرافقة.


يعتبر نظام المدفعية هذا مناسبًا تمامًا لمهام إطلاق النار والانطلاق. يمكنه التوقف لفترة وجيزة وإطلاق بضع قذائف وترك موقع إطلاق النار بعد فترة وجيزة. تسمح مثل هذه التكتيكات بتجنب إصابة البطارية. وقت رد الفعل لـ PCL-161 أسرع بكثير من وقت رد فعل مدافع الهاوتزر PL-96، الذي يستخدمه الجيش الصيني على نطاق واسع.


مشاهدة المرفق 437359


إن PCL-161 قادر أيضًا على إطلاق النار المباشر. يستخدم وضع إطلاق النار هذا بشكل أساسي للدفاع عن النفس ضد الأهداف المعادية من مسافات قريبة.


يتم إنزال مجرافين على الأرض في الجزء الخلفي من المركبة قبل إطلاق النار. توفر هذه منصة إطلاق أكثر استقرارًا.
تم تجهيز PCL-161 بنظام محوسب للتحكم في إطلاق النار، وأنظمة ملاحة وتحديد المواقع والاستهداف.
تتلقى المركبة معلومات الهدف من مركبة قيادة المدفعية.

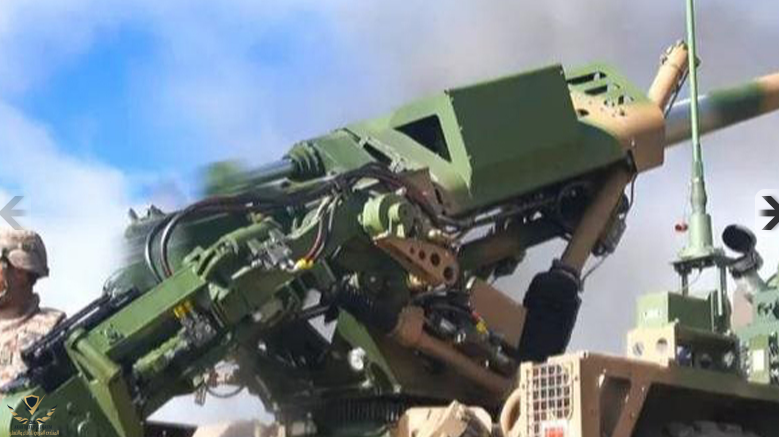

مشاهدة المرفق 437361


تحتوي المركبة على كابينة مزدوجة مدرعة، والتي تتسع لطاقم مدفع كامل يتكون من 4 أو 5 جنود.

يستخدم نظام المدفعية هيكل الشاحنة العسكرية FAW بتكوين 4x4. السيارة مزودة بنظام نفخ الإطارات المركزي، مما أدى إلى تحسين التنقل على الأراضي الوعرة. يعتبر PCL-161 متنقلًا بكفاءة عالية ويمكنه نشره ذاتيًا لمسافات طويلة.
يمكن نقله جوًا بواسطة معظم طائرات النقل المتوسطة.

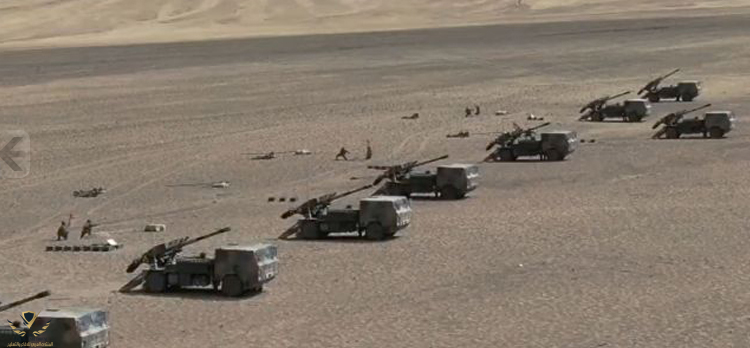

مشاهدة المرفق 437362


تتكون بطارية مدافع الهاوتزر هذه من حوالي 6-9 مدافع هاوتزر محمولة على شاحنات ومركبة مركز قيادة.

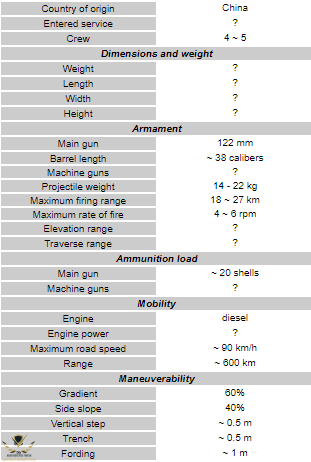

الخاصيـــــات الفنيــــــة

مشاهدة المرفق 437363




THE END
العربة كم تحمل قذيفة ؟

عمال اقرى الموضوع انى اشوف ميزة واحدة فى المدفع دة مش لاقى
