امكانيات الصلب المدرع المصري الجديد

[7up]

علي أرض الواقع انا شفت الفهد الحربيه وتدريعها مش أحسن حاجه ولو ليك حد في الجيش هيقولك انها تابوت متحرك ورشاش الدوشكا ممكن يخترقها

عقاد انت لسه مجوبتش على الحته دى مش هحلك خلى بالك هعمل معاك زى ما ديتر عامل فى ابو كالد كدة بيطلعلو دلوقت يقلو نرجس فى الحلم
وعرفت منين انو درع شرقى



[7up]

طيب لاثراء الحوار اكتر ومع امكانياتى ومعلوماتى البسيطة بعد البحث وجدت ان الفهد ليها موديلات مختلفة وإصدارات مختلفة بمهام مختلفة معنى كدة ان اكيد درجة التدريع ونوعه هتكون مختلفة مع اختلاف الموديل والمهام معنى كده ان كل اطراف الموضوع ممكن يكونو على حق وبالبحث وجدت ان احدث اصدار فهد 300 ودى بيانتها مش موجوده تحت وكلهم نفس الشكل ده هيفيد الموضوع فى ايه اننا نعرف اقرب لوح صلب مستخدم لتقيم الوح المصري الجديد عليه مع العلم اننا لسه لحد دلوقت منعرفش مواصفات لوح الصلب الى فى المدرعات الى اقوى من الفهد الصلب القديم واس تى 500 وسيناء 200 الصلب المصري الجديد والى مش هنقارنة بالصلب الموجود فى اس تى 200الى المفروض اقوى وعرفت ان الصلب المصري هيكون بسمك مختلف ابعت يلي بتبعت

فهد 240
فهد 240 recovery and repair variant
فهد للإسعاف
فهد لزرع الألغام
فهد مركبة قيادة
The Fahd command vehicle contains three gun mounts for 7.62 mm caliber machine guns, as well as other special equipments for command purposes.[7]

Fahd 280 w/ BTM-208 Turret
فهد لمكافحة الشغب
The Anti-Riot variant is based on the Fahd 280. The dual weapons installed in the turret are replaced with a water cannon actuated at 180L/min pump to jet plain, colored or mixed water at a distance of 30-50m. Grenade launchers are also installed on the turret for firing smoke and tear gas grenades. There is a steel grader in the vehicle front to remove barricades in streets and passes, along with two flashers, multi-tone siren, loud speaker and horn. This variant also has a passenger capacity of ten.[17]

فهد 280-30
The Fahd 280-30 is an IFV variant of the Fahd, first announced in 1990.[18] It features a BMP-2 turret on the roof of the passenger compartment near the rear. It has a 30 mm automatic cannon with an effective range of up to 1500 metres against armor, 2500 metres against ground targets, and 3,000 metres against air targets. It has a dual feed, one for HE rounds, the other for AP rounds, which can pierce 18 mm armor at 60 degrees from a range of 500 m. It also has a coaxial 7.62 mm PKT machine gun and an ATGM launcher, capable of launching AT-4 or AT-5 missiles which use SACLOS guidance, increasing the range at which the Fahd 280-30 can engange armored targets such as tanks to nearly 4000 m. These turret-mounted missiles may be deployed away from the vehicle on a launching tripod. The Fahd-30 carries 500 30 mm rounds for the autocannon, 2,000 rounds for the 7.62 mm machine gun, and five AT-5 missiles. Smoke grenade launchers are standard on this vehicle, with four on each side of the turret. The BMP-2 turret may use appliqué armor. In terms of design it is similar to the Fahd 240, but this variant has three firing ports on each side of the vehicle.[17]



[عودى عبدالله..]

دروعها أيضا وفق المصدر الرسمي المصري (البروشور المرفق) توفر حماية من العيار 7.62 ملم من مسافة 30 متر فقط !!!!

فين المصدر الرسمي مفيش شئ ظاهر عندي



[7up]

مواد إعلامية اكتر نادرة من خمس سنين شوية علشان نسهل البحث



[anwaralsharrad]

مواد إعلامية اكتر نادرة من خمس سنين شوية علشان نسهل البحث

مشاهدة المرفق 435316

ياريت تكون أكثر جدية بالنقاش يعني مينفعش كده !!!!!!



[EL-3kaad]

عقاد انت لسه مجوبتش على الحته دى مش هحلك خلى بالك هعمل معاك زى ما ديتر عامل فى ابو كالد كدة بيطلعلو دلوقت يقلو نرجس فى الحلم
وعرفت منين انو درع شرقى

الدروع الشرقيه تحتوي على طبقات من الصلب أو الألومنيوم، فالكفاءة الكتلية للدروع الصفائحية ليست مرتفعة مثل درع السيراميك الدروع متعدد الطبقات التي تحتوي على طبقات بديلة لدروع معدنية بدروع من المواد غير المعدنية مناسبة. وعلاوة على ذلك، فإن فعالية الدرع متعدد الطبقات يمكن زيادتها بزيادة تباعد الطبقات .
بدأت قدرة السيراميك المدعومة بطبقة من الألومنيوم أو من البلاستيك المقوى لتوفير الحماية رغم ان وزنه أقل بكثير من الدروع الفولاذية المعادلة 2.4.

كما ادمج أكسيد الألومنيوم على شكل كتل سميكة نسبيا في أنظمة الدروع التفاعليه سهله الاختراق لمضادات الدروع Heat



[7up]

ياريت تكون أكثر جدية بالنقاش يعني مينفعش كده !!!!!!

لازم نفك الجو علشان متقلبش تنشنه وكلنا نتخانق مع بعض زى كل مره فعلا انا عامل الموضوع ده علشان كلنا نستفيد❤



[7up]

الدروع الشرقيه تحتوي على طبقات من الصلب أو الألومنيوم، فالكفاءة الكتلية للدروع الصفائحية ليست مرتفعة مثل درع السيراميك الدروع متعدد الطبقات التي تحتوي على طبقات بديلة لدروع معدنية بدروع من المواد غير المعدنية مناسبة. وعلاوة على ذلك، فإن فعالية الدرع متعدد الطبقات يمكن زيادتها بزيادة تباعد الطبقات .
بدأت قدرة السيراميك المدعومة بطبقة من الألومنيوم أو من البلاستيك المقوى لتوفير الحماية رغم ان وزنه أقل بكثير من الدروع الفولاذية المعادلة 2.4.

كما ادمج أكسيد الألومنيوم على شكل كتل سميكة نسبيا في أنظمة الدروع التفاعليه سهله الاختراق لمضادات الدروع Heat

صور لبعض الخامات الى ظهرت فى الفديو السابق من خمس سنوات مع العلم اننا لسه معرفناش الصلب ده هيستخدم فى انهى موديل واصداى من الفهد



[EL-3kaad]

باختصار كيف يعمل الدرع التفاعلي هذا :
عندما تصطدم الدرع برأس حربي ترادفي يتم تحييد تأثير الشحنة السابقة بواسطة الدرع المنفعل تؤدي الضربة إلى تنشيط الإجراء المضاد المناسب الذي يولد شفرة من الطاقة تدمر الشحنة الرئيسية قبل ان تنفجر هذه الاخيرة وبالتالي يتجنب الانثقاب.

هو درع وحدات modules كل وحدة درع تحتوي على مستشعر و اجراء مضاد او اثنين اعتمادا على حجم ووضع وتوجيه الوحدة. يتم تثبيت اثنين من التدابير المضادة واحد في الجزء العلوي للوحدة متجها لأسفل بشكل غير مباشر والثاني في الأسفل موجه للاعلى بشكل مباشر ( مائل الى الاعلى بدرجة 30 تقريبا ) طبعا المستشعارات التي تغذي الاجراءات المضادة غير حساسة للطلقات ذات العيار المتوسط والصغير و كل هذا مغطى بغطاء خفيف الوزن يحمي الدرع من التلف .



[EL-3kaad]

صور لبعض الخامات الى ظهرت فى الفديو السابق من خمس سنوات مع العلم اننا لسه معرفناش الصلب ده هيستخدم فى انهى موديل واصداى من الفهد
مشاهدة المرفق 435343

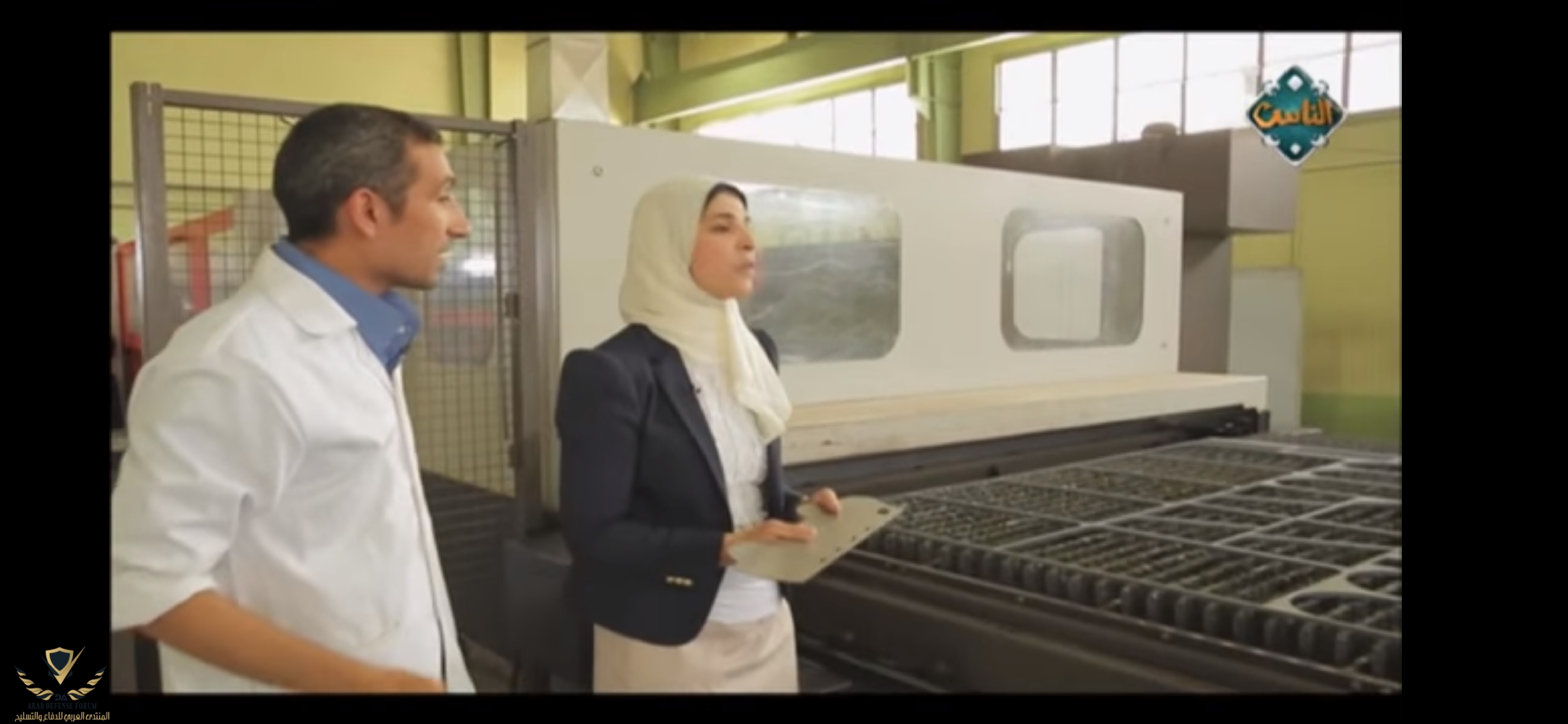

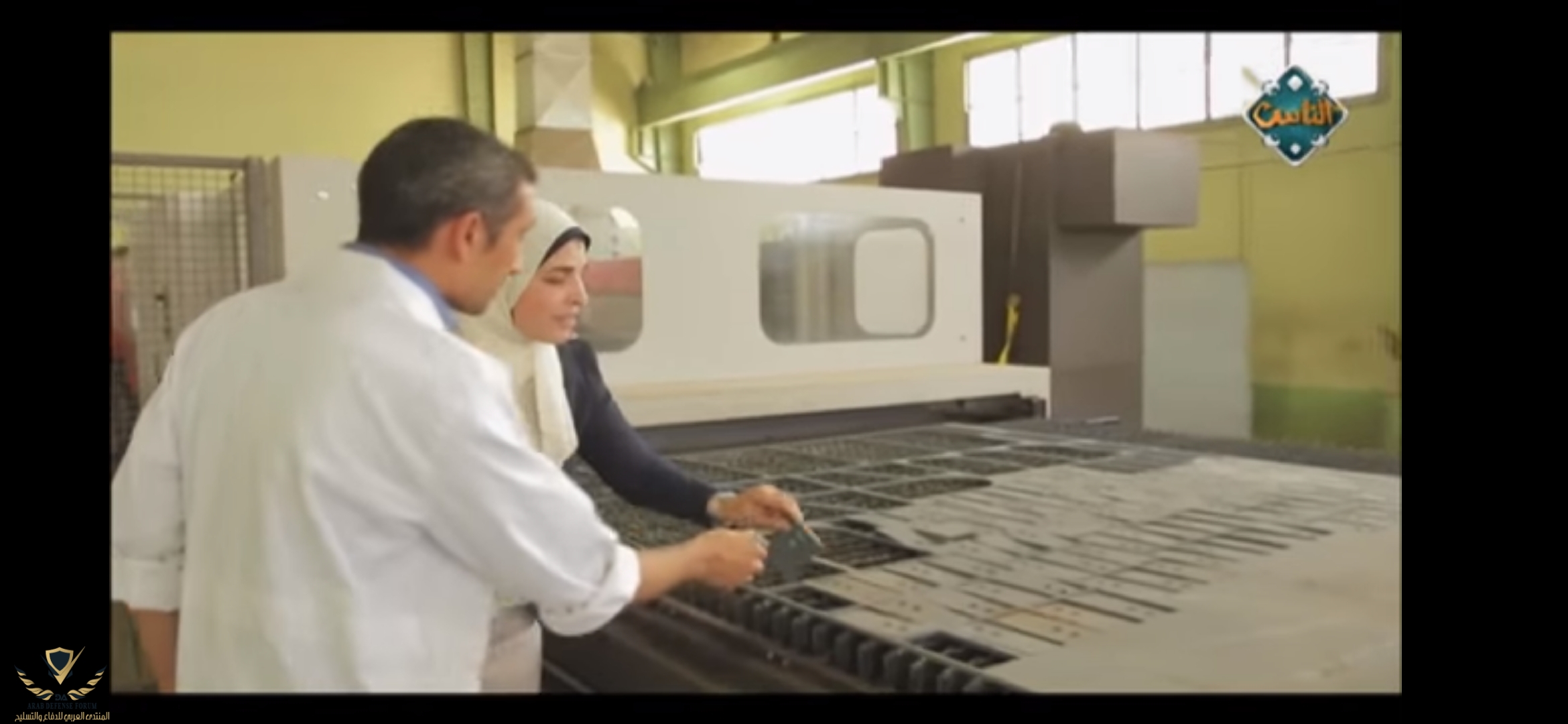

مشاهدة المرفق 435345

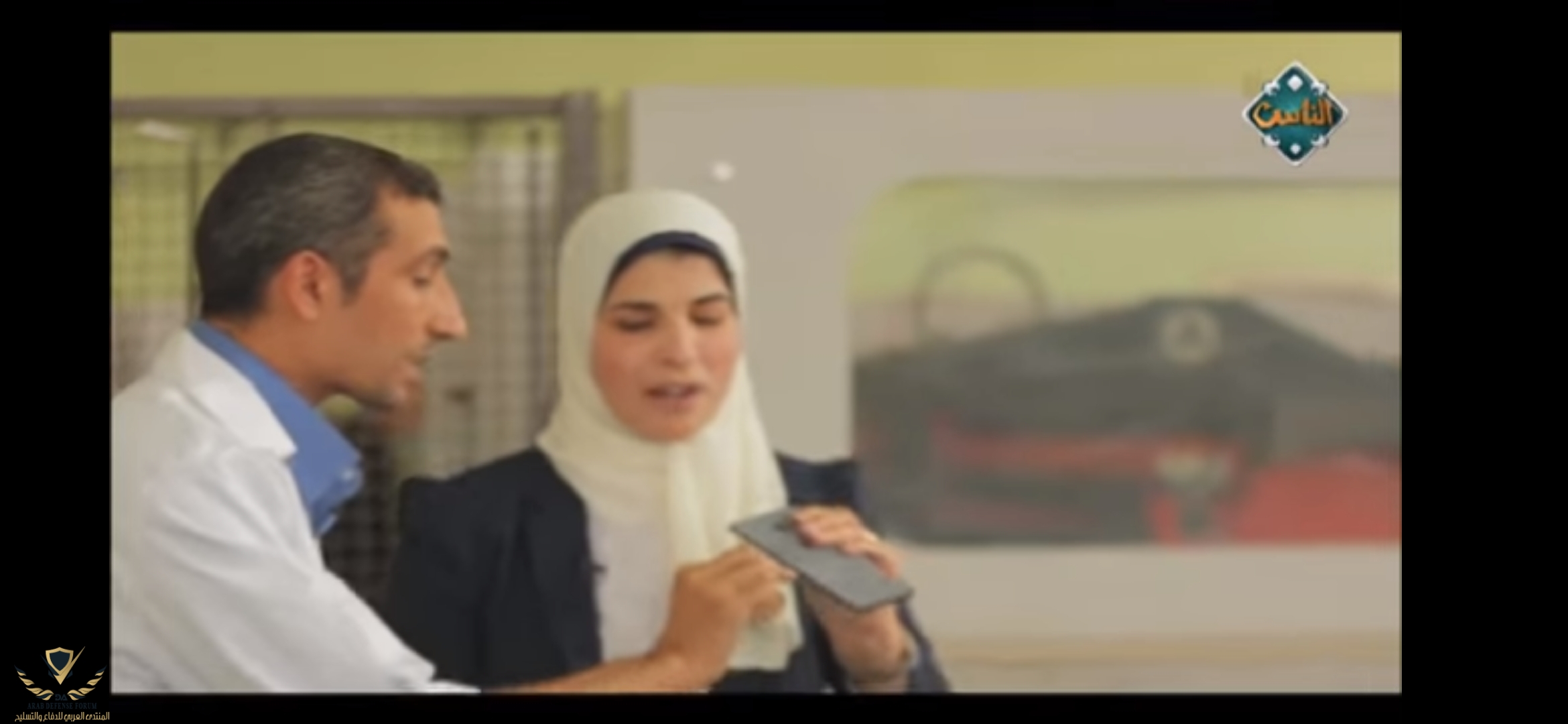

مشاهدة المرفق 435347

الصور مش واضحه لكن سمك الدرع وكثافته بيتهيألي انو حديد ظهر معالج نسبيا



[7up]

.

الصور مش واضحه لكن سمك الدرع وكثافته بيتهيألي انو حديد ظهر معالج نسبيا

فى فيديو فوق الصور انا واخدهم منه صلب مدرع السمك 8مل انت مبتراجعش المواد الى بتتحط فى الموضوع ليه يابيه قبل ماترد لو تعبت ارتاح شوية احنا هنا بنتكلم فى مستقبل الولاد



[الفيلق المزعوم]

علي أرض الواقع انا شفت الفهد الحربيه وتدريعها مش أحسن حاجه ولو ليك حد في الجيش هيقولك انها تابوت متحرك ورشاش الدوشكا ممكن يخترقها

pks من مسافة الصفر يجبي اخرها .



[7up]

يبدو ان المدرعة فهد اوصلتنا الى طريق مسدود فى البحث وان ليس لها علاقة بالمشاريع الموجودة حاليًا وجدت شوية حاجات هترجع مسار البحث فى الطريق الصحيح هبقا اشاركها فى الموضوع هنا بس بعد متأكد منها اعتقد مرضية بشكل معقول مع التنبيه ان اى من المعلومات الى هنوصلها هنا لسه معلومات اوليه وان الاستنتاج الاخير هنوصله بعد المعرض والكشف عن كافة المعلومات النهائية يتبع



[7up]

بعد نجاح جهود الوزارة ممثلة في مصنع 100 الحربي، بالتعاون مع شركة «حديد عز»، في تصنيع «الصلب المُدرع» مضيفًا: " لابد من التركيز على الصلب المدرع اول مرة ينتج في مصر كنا بنستورده ووقت الحظر كان بيتمنع عننا، نجحنا فيه بدأنا ب ٢ سُمك وهنكمل ودا فتح المجال اننا نفتح في العربات المدرعة" .

وتابع: "عملنا ندوة لدعم الصناعة المصرية دعينا القطاع الخاص والحكومي عشان نشوف إمكانياتنا ونستعرضها لهم واخذناهم في زيارة للمصانع الحربية وجابت مردود جيد جدا".

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

معلومة جانبية من المقال هنحتجها بعدين

وقال المهندس محمد أحمد مرسي وزير الدولة للإنتاج الحربي :"ننتج نوعين من العربات المدرعة تمساح ٣ و st.

وتعد التمساح من أياد مصرية خالصة صاحب التصميم كان ضابط احتياطي ووقتها عرضت على الرئيس السيسي فكرة الضابط فقال لما لا يلتحق بالكلية الحربية، وبالفعل تقدم وتم قبوله، وأصبح يباشر تصنيع وتصميم المدرعة تمساح 3



[Saudi silent]

علي أرض الواقع انا شفت الفهد الحربيه وتدريعها مش أحسن حاجه ولو ليك حد في الجيش هيقولك انها تابوت متحرك ورشاش الدوشكا ممكن يخترقها​

ان عرفت ماهو الغرض من مدرعة فهد ستعلم ان التدريع لم يكن مطلب اساسي
بل من الأساس فهد مصممة لتكون رخيصة التكلفة والتشغيل بمكونات تجارية
لسهولة صيانتها واستدامتها , ( التكلفة كانت العامل الرئيسي ) !
-​

with extensive use being made of readily available commercial components where possible.​

-
هي تحمي من الطلقات 7.62 ملم
ليست مصممة للصمود امام الدوشكا !

-

​



[7up]

ان عرفت ماهو الغرض من مدرعة فهد ستعلم ان التدريع لم يكن مطلب اساسي
بل من الأساس فهد مصممة لتكون رخيصة التكلفة والتشغيل بمكونات تجارية
لسهولة صيانتها واستدامتها , ( التكلفة كانت العامل الرئيسي ) !
-

-
هي تحمي من الطلقات 7.62 ملم
ليست مصممة للصمود امام الدوشكا !

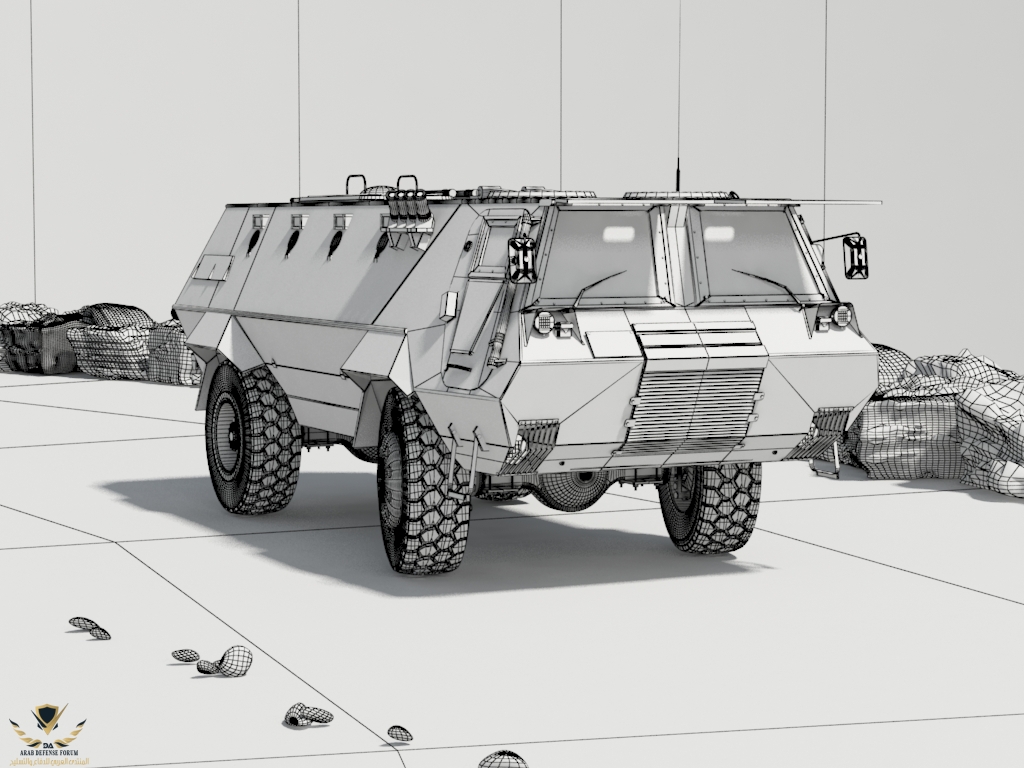

مشاهدة المرفق 435460

-

​

كنت فين كل ده محتاجينك فى البحث عن الموضوع ده معانا❤



[sni_1_per]

التدريع المصري مش عايز أحبطك من أرخص أنواع التدريع الصلب واللي بتعمله معظم دول العالم وده ظاهر في مدرعات الفهد والتمساح مش عارف جبت السويد من فين؟
الا لو تقصد مدرعات ST_100

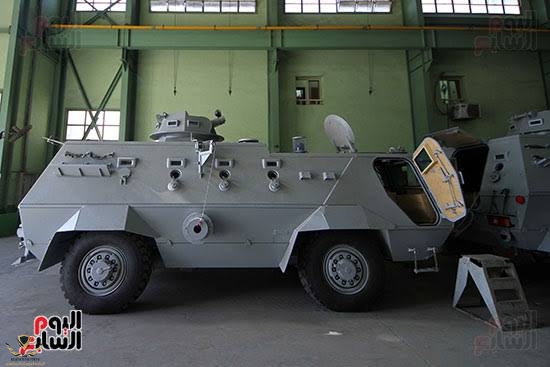

مشاهدة المرفق 435275مشاهدة المرفق 435276

انت من صورة عرفت انه من ارخص انواع التدريع فى العالم ؟؟
ممكن حضرتك تقولنا الموهبة الفذة والاستناد العلمى اللى على اساسه طرحت اطروحتك دى ؟



[deter]

نرجس فى الحلم

معركة الفنكوش طلعت
ومافيش مهدي



[7up]

بعد البحث وجدت ان الصلب المدرع المصري بيتصنع بسمكين مختلفين زى ما سبق ان قلت فى المشاركات الى فاتت فى المصادر اعتقد السمك الاخف سيتم صناعة المدرعة st 500به واعتقد ان السمك الاكبر سيتم صناعة سيناء200 به وهنا يجب ان نفرق للأعضاء الجدد بين سيناء200وst200 مختلفين تماما معنى كده لو عرفنا st 500 هنوصل لأول سمك ونعرف معيار الحماية بتاعة وجدت مقاله فى احد المواقع بتقول ان المعدل st500 وبلاستعانة برد الأخ العقاد كمرجع لنقطة

معيار المحترم في الحروب حاليا
(NATO STANAG 4569)) غير كده شكليات

The 4×4 ST-500 has armour protection up to CEN Level SR6/SR7
المهم وجود معيار
الى هيكون ضد الرصاص فقط علشان هيا مدرعة خفيفة ناقص نعرف معيار الحماية للسمك الثانى

تنبيه جميع المعلومات سيتم تأكيدها فى المعرض القادم حتى الان مجرد نقاش فى قسم الأسئلة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

يتبع
سيناء 200والله يسامح المصمم الى كان السبب



[Saudi silent]

​

بعد البحث وجدت ان الصلب المدرع المصري بيتصنع بسمكين مختلفين زى ما سبق ان قلت فى المشاركات الى فاتت فى المصادر اعتقد السمك الاخف سيتم صناعة المدرعة st 500به واعتقد ان السمك الاكبر سيتم صناعة سيناء200 به وهنا يجب ان نفرق للأعضاء الجدد بين سيناء200وst200 مختلفين تماما معنى كده لو عرفنا st 500 هنوصل لأول سمك ونعرف معيار الحماية بتاعة وجدت مقاله فى احد المواقع بتقول ان المعدل st500 وبلاستعانة برد الأخ العقاد كمرجع لنقطة


The 4×4 ST-500 has armour protection up to CEN Level SR6/SR7
المهم وجود معيار
الى هيكون ضد الرصاص فقط علشان هيا مدرعة خفيفة ناقص نعرف معيار الحماية للسمك الثانى

تنبيه جميع المعلومات سيتم تأكيدها فى المعرض القادم حتى الان مجرد نقاش فى قسم الأسئلة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

يتبع​

هو حضرتك مش مفروض السمك الأكبر يكون بيوفر حماية أعلى ؟
طب ازاي انتا بتقول ان سينا مصنوعة منه , وفي نفس الوقت
البروشور اللي اتعرض بيقول ان سينا بتوفر نفس مستوى حماية
( فهد ) ضد الطلقات ,, اللي هو 7.62 ملم , كما قلت انا سابقآ
وقال @العقاد
-

​
