منظومة الدفاع الساحلي BAL-E

Nuclear

محظور
إنضم
5 يونيو 2021
المشاركات
1,219
التفاعل
3,629 26 3
الدولة
Algeria
:بداية:
مقدمة

صُمم نظام بال صاروخي للدفاع الساحلي الروسي كخليفة لنظام ريدوت السوفييتي لأنظمة الصواريخ الدفاعية الساحلية و تم تبنيه من قبل الجيش الروسي في عام 2004 و اسمه الغربي للإعلام هو SSC-6 أو Sennight و هو متاح للتصدير .
يستخدم نظام Bal الساحلي الدفاعي صواريخ كروز المضادة للسفن من طراز Kh-35 و تستند المركبة قاذفة على شاسيه
يستخدم Bal-E هيكل 8×8 لشاحنة MZKT-7930 البيلاروسي الحديثة وهي مدعومة بمحرك ديزل تربو - 846 YaMZ قوة 500 حصان مع ناقل حركة يدوي 6 سرعات و تتمتع الشاحنة بدفع رباعي كامل و مزودة بنظام التضخيم المركزي للإطارات و تتمتع هذه المركبة بحركة جيدة و يمكنها السفر على الطرق الوعرة .
ذو قابلية تحرك عالية و تحمل 8 حاويات مع حساب كتيبة مجمع القذائف الساحلي


scale_1200


، تم تجهيز منظومة بصاروخ مضاد للسفن من النوع KH-35 بأمر من البحرية الروسية في أواخر التسعينيات. تم إنشاؤه من قبل مكتب التصميم في موسكو للهندسة الميكانيكية بالتعاون مع الشركات المحلية الأخرى. تم الانتهاء من اختبارات للمجمع في سبتمبر 2004. تم إنتاج مجمع Bal في مصنع Kaluga وتم تصنيع المنظومة لحماية أهداف بالمنطق الساحلية وإضفاء الاستقرار وحماية لاهداف استراتيجية على سواحل

. تقوم المنظومة بالكشف عن الأهداف السطحية وتتبعها وتدميرها بواسطة صواريخ كروز المضادة للسفن KH-35.




تشمل المنظومة نقطة تحكم ونقطة اتصال ذاتية الدفع (وحدتان ، رئيسية واحتياطية) مع رادار الكشف الاهدف "Harpoon-Ball" ، تعمل في الوضعين النشط والسلبي

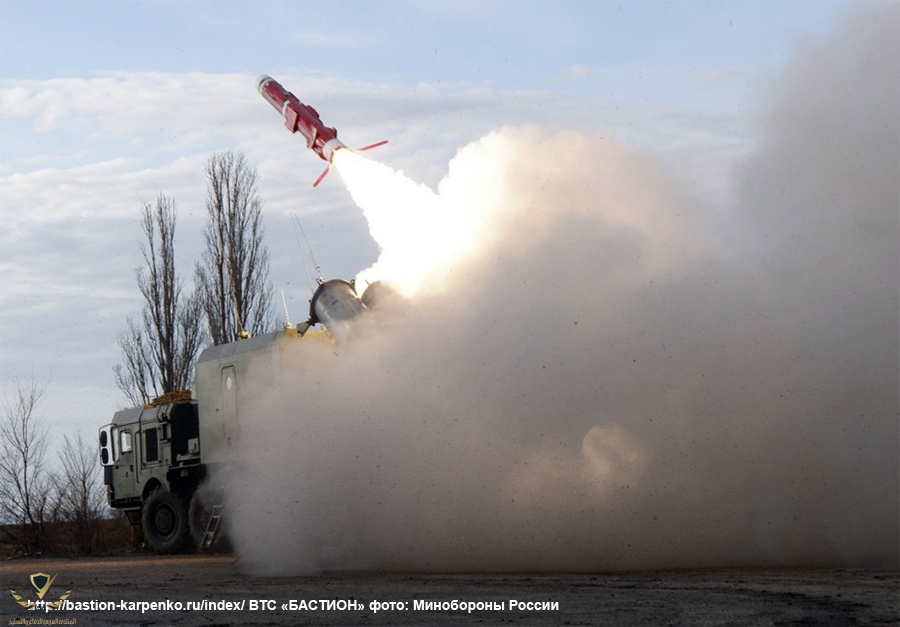

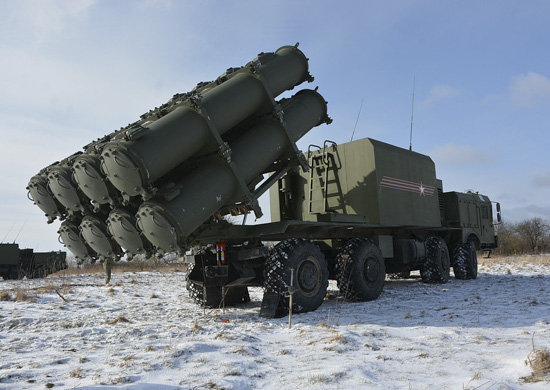

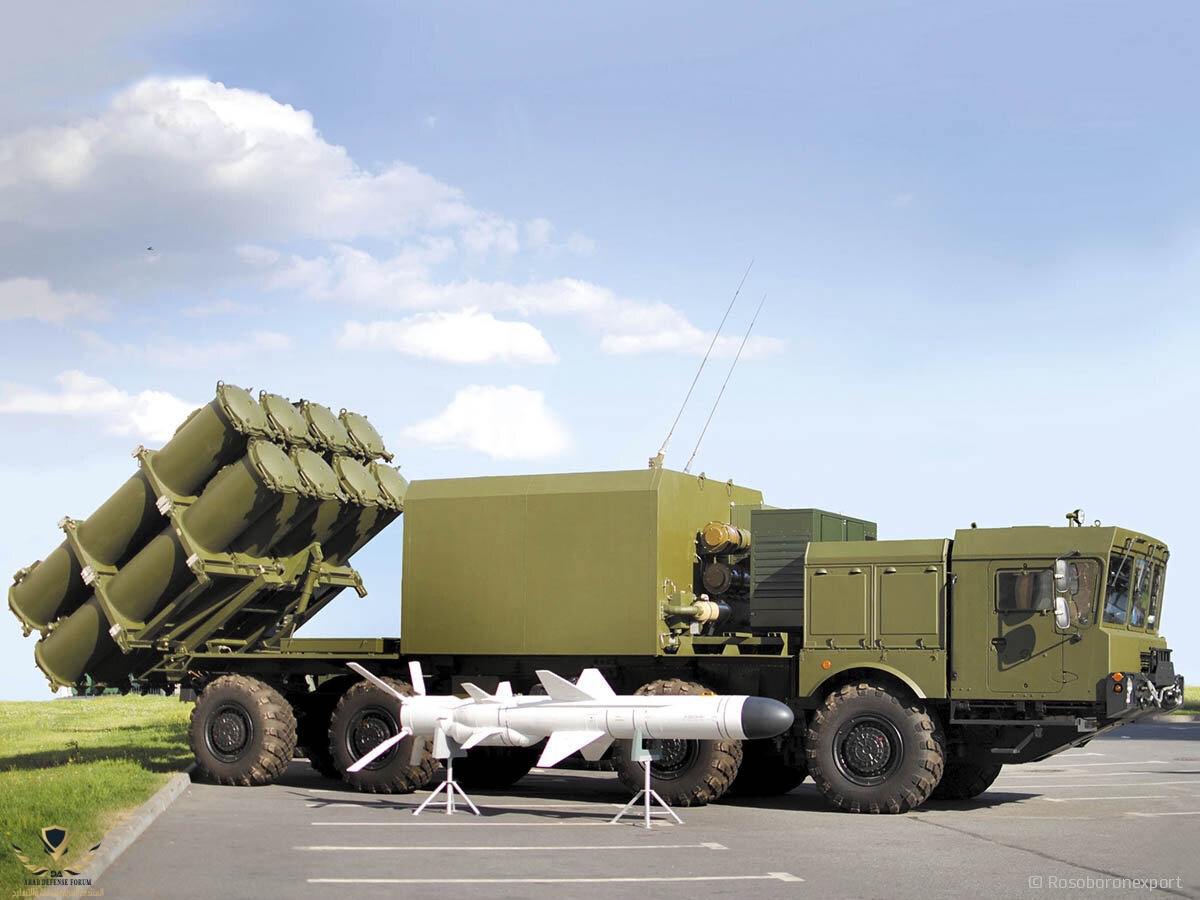

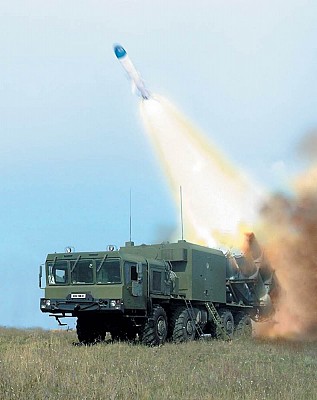

قاذفة ذاتية (4 وحدات) مع 8 صواريخ KH-35E جاهزة للإطلاق
؛ مركبة نقل واعادة تحميل (4 وحدات) بثمانية صواريخ ل ومعدات ارضية للصيانة وتجهيز المجمع ووضعه في وضعية القتالية

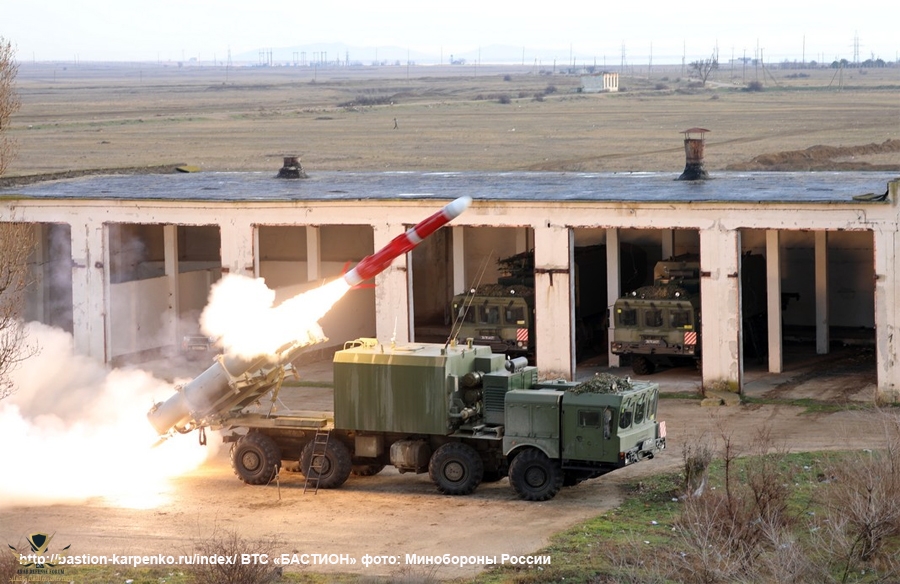

وفقًا لخطة التدريبات ، أن بطارية "BALL" ، أدت مهامًا للغرض المقصود منها في إحدى مناطق التمركز في شبه جزيرة القرم ، اكتشفت سفينة العدو وأخذت بتتبعه. ، شاركت سفينة درع الهدف. بعد تلقي إشارة ، أطلقت أطقم قتالية صاروخ على الهدف. نتيجة اصابة دقيقة تم تدمير السفينة
.م إطلاق الصواريخ وفقًا لخطة التدريب القتالي لقوات أسطول البحر الأسود من أجل تحسين المهارات العملية للجنود في تطوير مهام الكشف عن الأهداف البحرية وتدميرها. بواسطة صواريخ كروز مضادة للسفن من طراز Kh-35 .




التعديل الأخير:

Nuclear

محظور
إنضم
5 يونيو 2021
المشاركات
1,219
التفاعل
3,629 26 3
الدولة
Algeria
مهام و مميزات المنظومة​



حماية المضائق و المياه الإقليمية و الخطوط البحرية
حماية القواعد البحرية و البنية التحتية الساحلية
الدفاع عن الساحل
يمتاز النظام الصاروخي Bal بالحركة العالية و وقت الانتشار و الاستعداد القتالي القصير و حمولة الصواريخ الكبيرة و قدرة إطلاق الصواريخ المنظمة .
يوفر فعالية قتالية عالية و موثوقية و ظروف مريحة للطاقم و يمكن إطلاق الصواريخ من مواقع موجودة فوق مستوى سطح البحر حتى ارتفاع 1 كلم ولا يتأثر بالعوائق التضاريسية الطبيعية او من صنع الانسان .
كل مركبة مزودة بـ 8 صواريخ و لها قدرة العمل منفردة او ضمن بطارية صاروخية متنوعة لتوفر قوة نيران كاملة عالية .
يتم تشغيل المركبة الواحدة من منظومة Bal من قبل طاقم مكون من 3 أفراد القائد و المشغل و السائق .
نظام الدفاع الساحلي Bal يطلق صواريخه بزاوية ثابتة و يمكن إطلاق الصواريخ خلال فترات قصيرة تبلغ عدة ثوان بين عملية اطلاق كما يمكن إطلاق صواريخ تصل إلى 10 كم من البحر .

يستغرق الأمر 10 دقائق لإعداد مركبات الإطلاق لإطلاق النار و تستقبل مركبات المشغل بيانات الاستهداف من شاحنات القيادة المخصصة أو بدلاً من ذلك من مصادر خارجية .



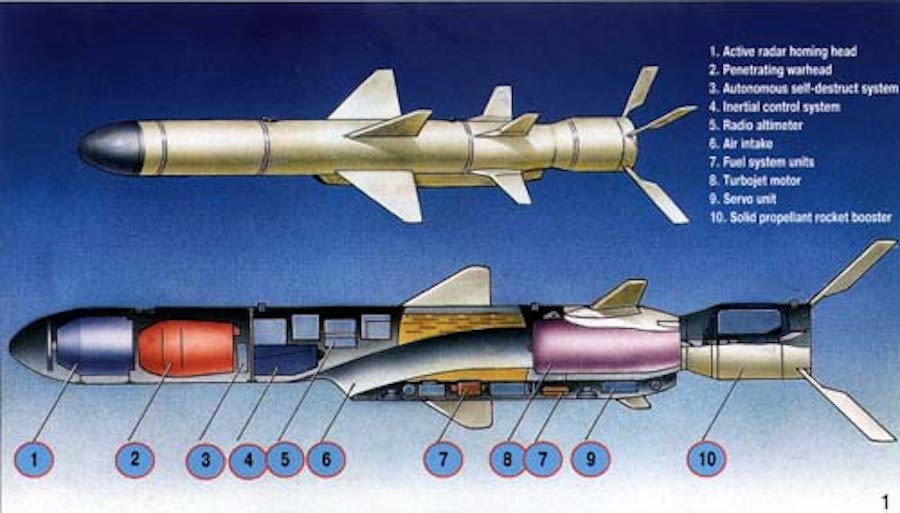

الصاروخ Kh-35 مضاد للسفن​



تستعمل منظومة Bal صاروخ Kh-35 و هو صاروخ سطح-سطح مضاد للسفن يشار إليها أيضًا باسم 3M24 و له أداء مماثل إلى حد كبير في أداء صواريخ Exocet و OTOMAT و Harpon من حيث المدى و القدرة التدميرية .

يحمل رأسا حربيًا انشطاري شديد الانفجار يبلغ وزن الرأس الحربي 145 كيلوغرامًا تم تصميمه لإلحاق الهزيمة بالسفن التي تبلغ ازاحتها 5 آلاف طن .

صاروخ KH-35 لديه نظام ملاحة بالقصور الذاتي مع رادار نشط صاروخ موجه على المرحلة النهائية من رحلته و يبلغ ارتفاع التحليق 10-15 متر فوق سطح البحر و في المرحلة النهائية من الرحلة ينزل الصاروخ إلى ارتفاع 3-5 أمتار فوق سطح البحر من أجل التغلب على الأنظمة الدفاعية المعادية .



يستخدم نظام Bal نسختين من صاروخ Kh-35
النسخة الاولى KH-35 و يبلغ مداه 130 كيلومترًا
النسخة الثانية Kh-35U لديه محرك أقوى مرتين و يحمل المزيد من الوقود مداه يصل إلى 260 كم



تحمل منظومة Bal عدد 8 صواريخ KH-35 و تحمل بطارية Bal عدد 32 صاروخ كروز مضاد للسفن


التعديل الأخير:

Nuclear

محظور
إنضم
5 يونيو 2021
المشاركات
1,219
التفاعل
3,629 26 3
الدولة
Algeria
مكونات بطارية المنظومة​

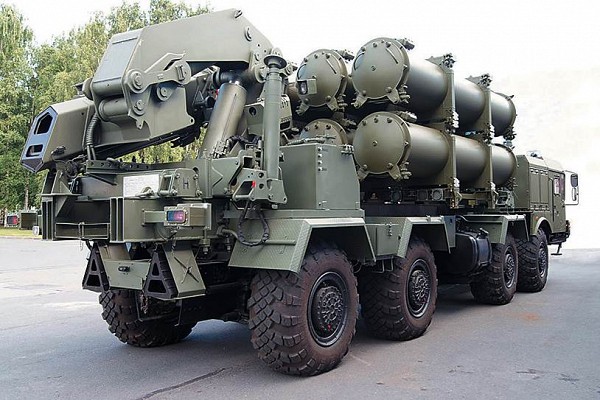

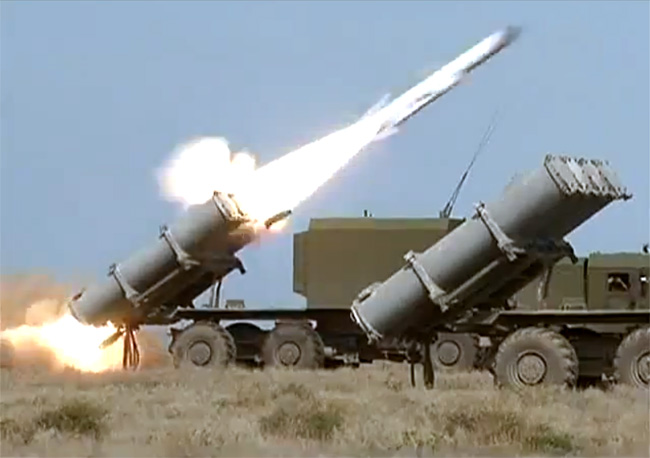

أربع مركبات إطلاق صواريخ ذاتية الدفع 3S-60E




أربع مركبات نقل / امداد 3F-60E

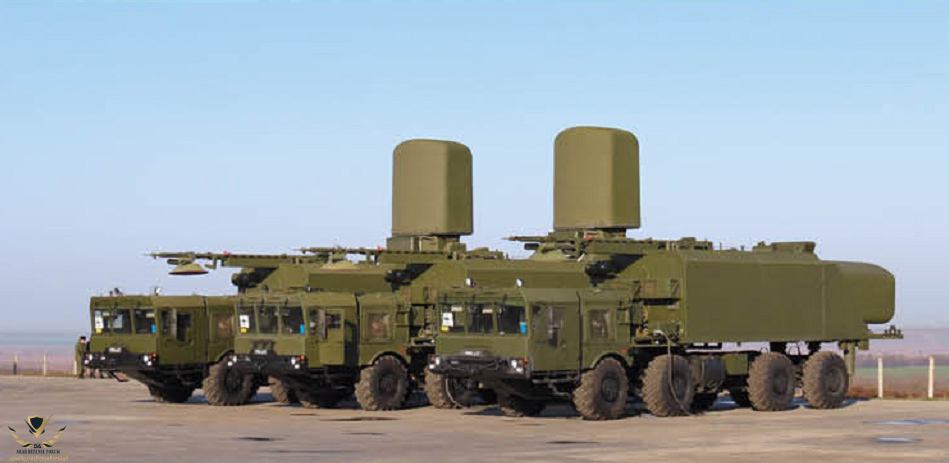

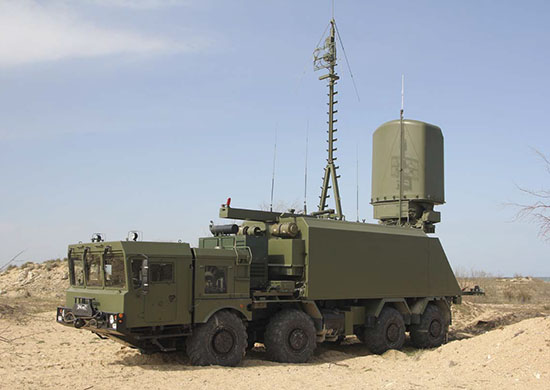

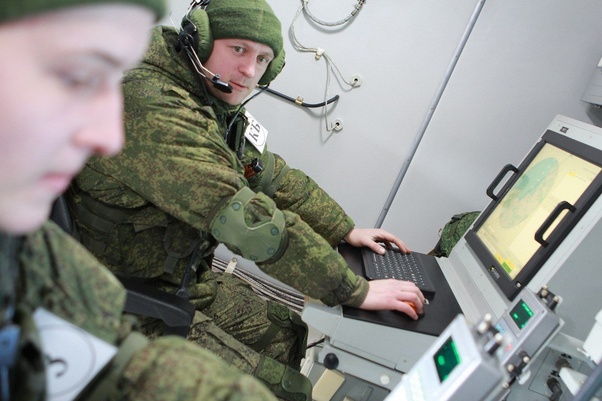

مركبات القيادة ذاتية الدفع 3Ts-61E مجهزة بوحدة التحكم و الاتصالات و نظام البحث عن الرادار Monolit-B



يتم التحكم في المنظومة من خلال كابينة التحكم و القيادة و الاتصال المتضمنة في المركبة او يتم التحكم في البطارية من شاحنة مركزية للتحكم في القيادة و الاتصال ذاتي الحركة تحمل رادار .

main-qimg-6fabf98d4195ce1902c4662cfa55511e





المواصفات العامة
- بلد المنشأ : روسيا
- دخول الخدمة : 2004
- الطاقم : 3 رجال
- الوزن : 40 طن
- الطول : 12.8 م
- العرض : 3 م
- الاارتفاع : 3.6 م
- المحرك : YaMZ-846
- قوة المحرك : 500 حصان
- أقصى سرعة : 70 كم / ساعة
- المدى : 1000 كم
- طول الصاروخ : 4.4 م
- قطر القذيفة : 0.42 م
- طول الجناح : 1.33 م
- وزن الصاروخ : 620 - 670 كجم
- وزن الرأس الحربي : 145 كجم
- نوع الرأس الحربي : HE-FRAG
- مدى الصاروخ : 130 - 260 كم



Maximum range of fire, km
260
Missile’s velocity, М
0,85
Number of missiles in a salvo (on 4 launching units), un.
32
Maximum number of targets simultaneously engaged by a complete missile salvo, un.
24
Deployment time, minutes
10
Target detection range, km:
by an active radar
up to 100
by a passive radar
up to 450

انتهى ...
