:بداية:


في 2017 منحت DGA (وكالة المشتريات الدفاعية الفرنسية) عقداً لتحديث 3 من اصل 5 فرقاطات شبحية فئة La Fayette (FLF) تشغلها البحرية الفرنسية، برنامج تحديث فرقاطات FLF ليس فقط من اجل تمديد خدمتها بل يهدف ايضا الى تحسين القدرات القتالية لها لا سيما ضد التهديدات الجديدة

بدأت اول فرقاطة (Courbet) عملية التحديث في اكتوبر 2020، وغادرت الحوض الجاف في منتصف ابريل 2021 وبدات اولى تجارب الابحار في 14 يونيو الماضي، ومن المتوقع ان تعود الى خدمتها التشغيلية في نهاية 2021

جرى نقاش مطول بين وكالة المشتريات الدفاعية الفرنسية والشركة المسؤولة عن التحديث Naval Group حول الزمن المستغرق لتحديث الفرقاطات، ارادت الشركة 12 شهر بينما ارادت وكالة المشتريات 6 شهور من اجل اعادة السفينة للخدمة في اسرع وقت ممكن، اتفق الطرفان في النهاية على 9 شهور لتحديث كل فرقاطة

شملت عملية تحديث منتصف العمر للفرقاطة العمل بالتوازي على الصيانة العامة المجدوله التي تضمنت اعمال ترميمية على مستوى هيكل الفرقاطة وانظمة الدفع والانظمة المساعدة

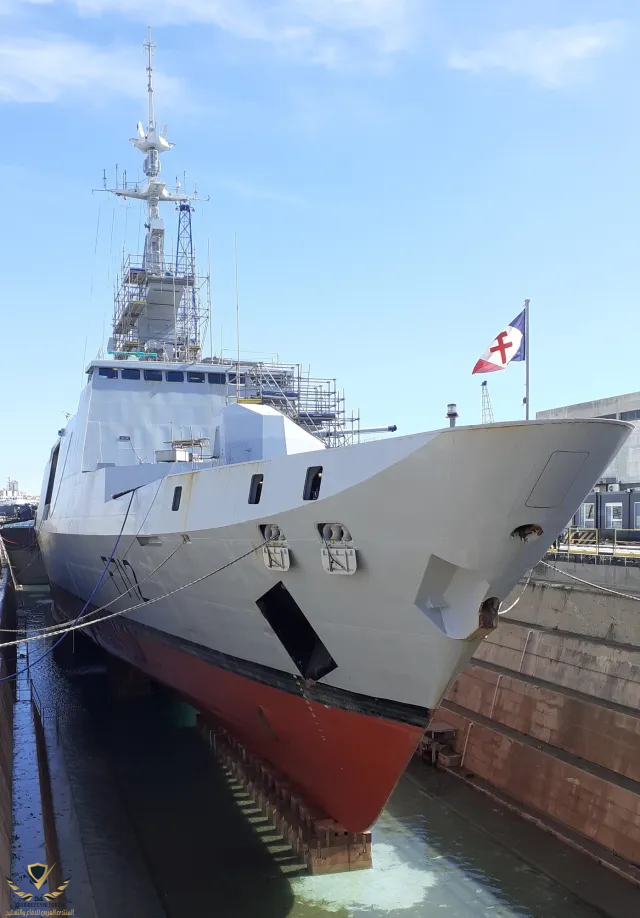

(فرقاطة Courbet في حوض Toulon الجاف في اكتوبر 2020)



شملت التحديثات الرئيسية التي تلقتها السفينة

نظام SADRAL :

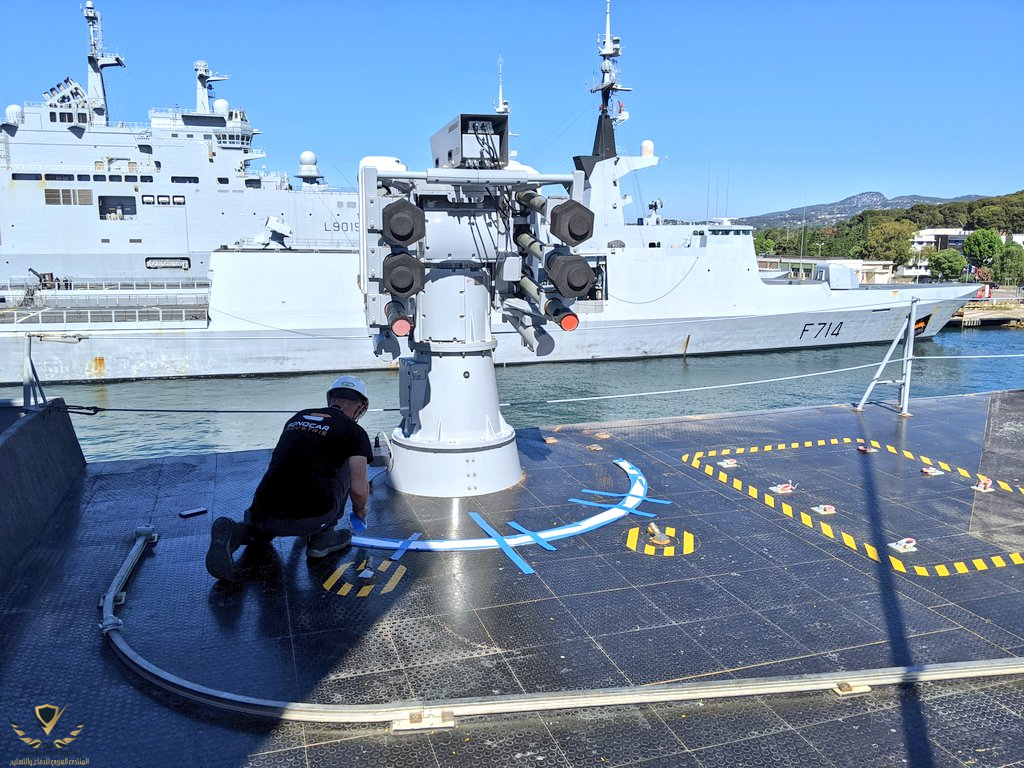

(احد قاذفين MBDA Sadral system على سطح فرقاطة Courbet بعد تثبيتها مؤخراً)


تم استبدال نظام CROTALE القديم المضاد للأهداف الجوية بقاذفين سداسيين MBDA Sadral مأخوذين من فرقاطات George Leygues التي تم اخراجها من الخدمة مؤخراً، تم تجديد النظامين من أجل تشغيل صاروخ MISTRAL 3 الحديثه

بالرغم من ان صواريخ MISTRAL 3 لا تملك مدى وحمولة صواريخ كروتال ، إلا انه تم تطويرها لمواجهة التهديدات الحديثه الغير المتكافئة وصواريخ sea skimming المضادة للسفن، وإلى جانب قدرتها المضادة للطائرات والصواريخ يمكن لـ Mistral 3 تدمير الاهداف السطحية السريعة ، بما في ذلك USVs وقوارب الهجوم السريعه

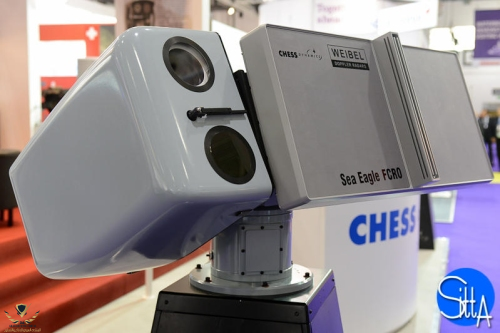

تملك فرقاطة Courbet الان ايضا نظامين Sea Eagle تحكم بالنيران راداري وبصري (Fire Control Radar Optical) من شركة Chess Dynamics




قدرات الحرب المضاده للغواصات:

لأول مرة البحرية الفرنسية يكون لدى فرقاطاتها فئة لافاييت بعض القدرات القتالية تحت الماء، حيث تلقت "Courbet" سونار متوسط التردد KingKlip Mk2 مثبت على بدن من تاليس، وهو نفس نوع السونار الذي تم اختيارها لفرقاطات FDI المستقبليه

بالرغم من اضافة السونار إلا انه لا يوجد حتى الان اجراء مضاد للغواصات لفرقاطة Courbet، ولكن من المتوقع تركيب نظام شراك Canto من نافال قروب في وقت لاحق، وحسب قائد الفرقاطة فأن لدى Courbet القدرة على استضافة مروحيات NH90 NFH مع طوربيدات MU90 ولكن ليس لفترة طويله بسبب عدم وجود مكان لتخزين الطوربيدات على متن الفرقاطة


تحديث مركز معلومات القتال CIC:

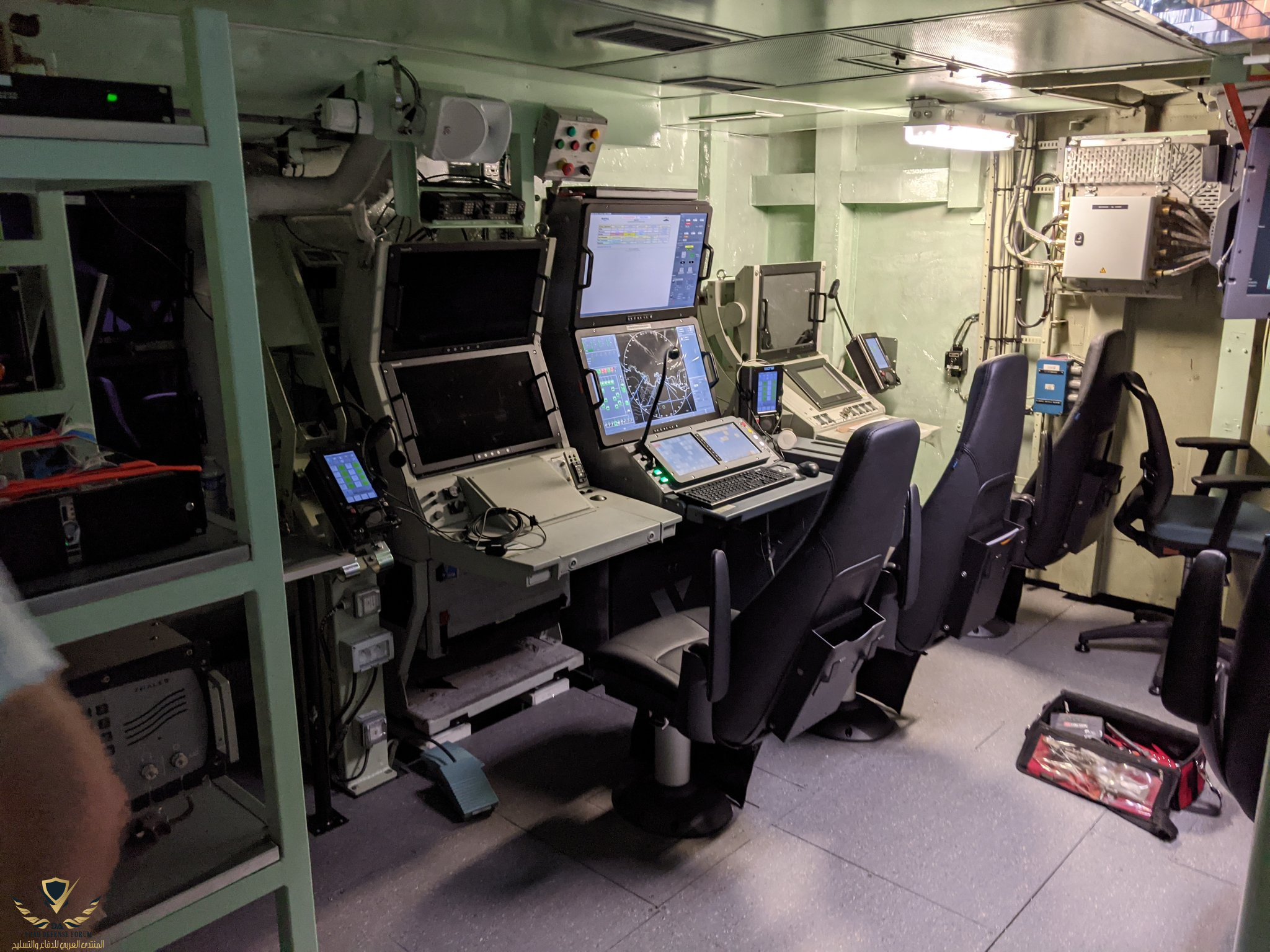

(منطقة مركز القتال بعد اعادة تشكيلها وتظهر الـ consoles الجديدة بشاشة مزدوجة)


من أجل زيادة حجم منطقة CIC الضيقه قاموا بتغيير تخطيطه عن طريق تفكيكها واعادة تشكيلها لاستيعاب نظام إدارة المعارك الجديد (CMS) ولإضافة وحدات تحكم جديدة مخصصة لسونار الحرب المضادة للغواصات (ASW) وصاروخ MBDA MM40 Block 3C Exocet المضاد للسفن

تم استبدال نظام Thales TAVITAC CMS بنظام SENIT FLF (نسخة اصغر مشتقة من نظام SENIT على فرقاطات FREMM وحاملة الطائرات شارل ديغول)

يتميز نظام SENIT FLF بوحدات تحكم جديدة للمشغل بشاشة مزدوجة ، وشاشة لمس كبيرة لتقييم الموقف وتخطيط المهام

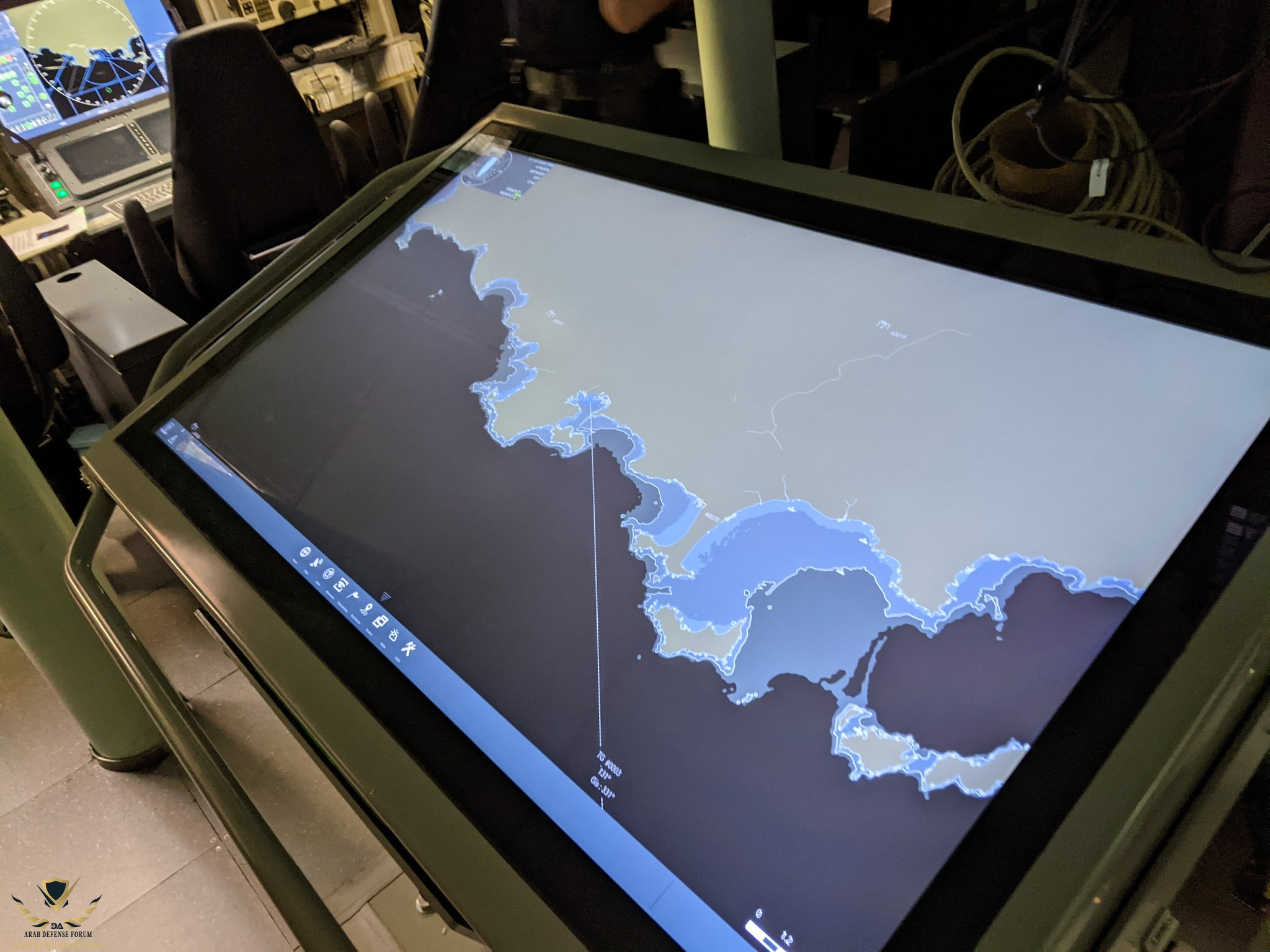

(شاشة اللمس التكتيكيه لتقييم الموقف وتخطيط المهام)


الفرقاطة التالية التي ستتم ترقيتها هي "La Fayette"، سيبدأ تحديثها في أكتوبر 2021 بنفس مدة فرقاطة Courbet، وستكون فرقاطة Aconit الثالثة والأخيرة من فئة La Fayette التي ستتلقى تحديث منتصف العمر MLU

يهدف برنامج تحديث FLF إلى توفير فترة انتقاليه قبل بدء تشغيل فرقاطات FDI الجديدة ، وستظل الفرقاطات الثلاث المحدثة في الخدمة الى عام 2030s عندما تدخل آخر فرقاطات FDI الخدمة لدى البحرية الفرنسية



Naval News

اللحين فرقاطة اروح اسلحه بـ MISTRAL3 ، صاحين هالجرسونات ... الله يأخذهم هم وصفقاتهم.

اللحين فرقاطة اروح اسلحه بـ MISTRAL3 ، صاحين هالجرسونات ... الله يأخذهم هم وصفقاتهم.

وين المشكلة ؟ اشوف مواصفات الميسترال 3 يمثل اضافة في جوانب كثيرة مقارنه بصواريخ VT-1 على الكروتال اللي تقادم واصبح صعب المحافظه على أدائه العالي حسب ما قال قائد الفرقاطة

قاذقين Sadral يوفر زياده في القدرة الناريه الجاهزة للفرقاطه بنسبة 50%، باحث IIR بقدرات معالجة عاليه تمكنها من الاشتباك مع الاهداف ذات البصمه الحرارية المنخفضه، ومدى اعتراض 7-9 كلم بنسبة نجاح تفوق 95% ، والقدرة على التعامل مع اهداف مختلفه مثل القوارب السريعه والانتحاريه

فأشوفها خير ممتاز اذا اخذنا في عين الاعتبار الادوار اللي تقوم بها الفرقاطة في البحرية الفرنسية وايضا الهدف من تحديثها


نفس الصاروخ بس على نظام SIMBAD-RC كان من المتفرض يستبدل الكروتال على فرقاطات المدينة


وين المشكلة ؟ اشوف مواصفات الميسترال 3 يمثل اضافة في جوانب كثيرة مقارنه بصواريخ VT-1 على الكروتال اللي تقادم واصبح صعب المحافظه على أدائه العالي حسب ما قال قائد الفرقاطة

قاذقين Sadral يوفر زياده في القدرة الناريه الجاهزة للفرقاطه بنسبة 50%، باحث IIR بقدرات معالجة عاليه تمكنها من الاشتباك مع الاهداف ذات البصمه الحراراية المنخفضه، ومدى اعتراض 7-9 كلم بنسبة نجاح تفوق 95% ، والقدرة على التعامل مع اهداف مختلفه مثل القوارب السريعه والانتحاريه

فأشوفها خير ممتاز اذا اخذنا في عين الاعتبار الادوار اللي تقوم بها الفرقاطة في البحرية الفرنسية وايضا الهدف من تحديثها


نفس الصاروخ بس على نظام SIMBAD-RC كان من المتفرض يستبدل الكروتال على فرقاطات المدينة





ليه مافكروا بالـ VT-1 MK3 بمدى اقصى 22-23كم ومدى فعال حتى 18-16كم .. واثبت نجاحه حسب التجارب ضد اصغر الاهداف مثل الدرون وعلى ارتفاعات منخفضة .. اتمنى صراحة ان نحدث منظومات كروتال/شاهين بهذه الصواريخ بعد ترقية المستشعرات ومنظومة الاشتباك...

ليه مافكروا بالـ VT-1 MK3 بمدى اقصى 22-23كم ومدى فعال حتى 18-16كم .. واثبت نجاحه حسب التجارب ضد اصغر الاهداف مثل الدرون وعلى ارتفاعات منخفضة .. اتمنى صراحة ان نحدث منظومات كروتال/شاهين بهذه الصواريخ بعد ترقية المستشعرات ومنظومة الاشتباك...

هل تم اقتراح صاروخ غير VT-1 لنظام الكروتال Mk3 ؟ لان حسب البرشور المرفق من تاليس تظل المنظومة بنفس مدى الاعتراض

اما ليه ما فكروا بخيارات بديله، الميزانيه وهدف التحديث اللي هي عبارة فترة انتقاليه الى حين دخول فرقاطات FDI الخدمة تلعب دور

يا رجال حتى قواذف الـ sadral ماخذينها من فرقاطة متقاعده 😂




لفرقاطات FDI المستقبليه

full


هل تم اقتراح صاروخ غير VT-1 لنظام الكروتال Mk3 ؟ لان حسب البرشور المرفق من تاليس تظل المنظومة بنفس مدى الاعتراض

اما ليه ما فكروا بخيارات بديله، الميزانيه وهدف التحديث اللي هي عبارة فترة انتقاليه الى حين دخول فرقاطات FDI الخدمة تلعب دور

يا رجال حتى قواذف الـ sadral ماخذينها من فرقاطة متقاعده 😂

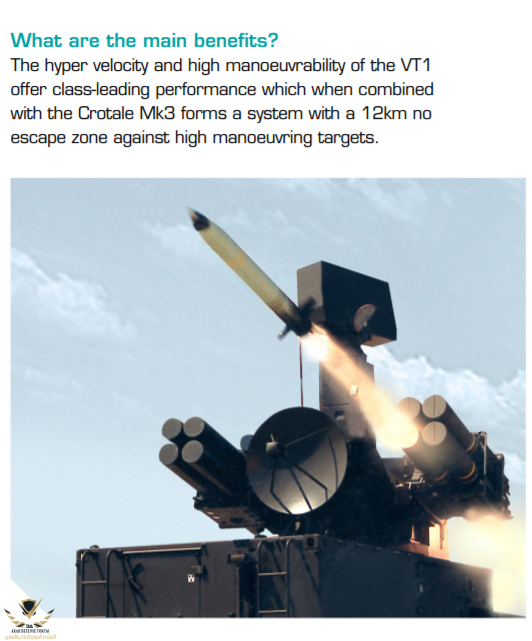

مشاهدة المرفق 407711




The Crotale Mk3 has a maximum effective range of 16,000m and altitude of 9,000m. With the new Shikra 3D multibeam surveillance radar (derived from the Thales Netherlands SMART-S Mk2 search radar), Crotale Mk3 forms Thales’s Multishield system designed to protect sensitive sites and theatres of operation.

The Crotale Mk3 was first test fired in February 2007 at the DGA Centre d’Essais des Landes (CELM) missile launch range at Biscarrosse in South West France. It intercepted and destroyed the target at a range of more than 14,000m. In January 2008, the Mk3 missile system successfully intercepted and destroyed a Banshee target drone at an altitude of 970m and a range of 8,000m in an 11-second engagement. In a second test firing, Crotale MK3 destroyed the target flying at an altitude of 500m and a range of 15,000m.​
