القذائف التي تطلق من الجو بحجم 2.75 بوصة
تم تطوير القذائف / الصواريخ غير الموجهة التي يتم إطلاقها من الجو والتي يبلغ قطرها 2.75 بوصة (70 مم) في أواخر الأربعينيات من القرن الماضي بواسطة NOTS (محطة اختبار الذخائر البحرية) في بحيرة الصين. كان من المقرر استخدام الصواريخ كمكملات و / أو بدائل أقوى للبنادق في كل من الأوضاع جو-جو وجو-أرض. تم بناء عدة ملايين من القذائف الصاروخية حتى الآن ، ولا تزال أحدث الإصدارات مستخدمة على نطاق واسع من قبل جميع أفرع القوات المسلحة الأمريكية.
ملاحظة بشأن التسمية: لم يتم تخصيص أي تسميات رسمية للصواريخ الشاملة التي يبلغ قطرها 2.75 بوصة. بدلاً من ذلك ، يتم تحديد نوع الصاروخ بشكل عام من خلال تسمية مجموعة المحرك ، والتي تعد الجسم الرئيسي للصاروخ وتتضمن فوهة وزعانف. عادة ما تكون الرؤوس الحربية المختلفة قابلة للاستخدام مع جميع المحركات المتاحة ، ويفترض أنها غالبًا ما يتم تركيبها على الصواريخ في الميدان قبل وقت قصير من الاستخدام الفعلي. لذلك ، يبدو أنه من غير الضروري تعيين تسمية لكل مجموعة محددة من الصواريخ والحمولة.
MK 4 Mighty Mouse ، MK 40

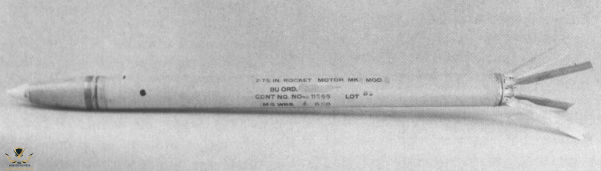

تم تطوير صاروخ FFAR مقاس 2.75 بوصة (Folding-Fin Aircraft Rocket) في الأصل بواسطة NOTS كسلاح جو-جو لاستخدامه من قبل المقاتلات الإعتراضية ضد القاذفات الثقيلة. وابل من الصواريخ كان يعتبر أكثر فاعلية من تدفق قذائف المدفع. كان نموذج الصاروخ الأصلي هو MK 4 ، والذي كان مستقرًا بالدوران ويضم أربعة زعانف قابلة للقلب حول الفوهة. تم تزويده برأس حربي HE 2.7 كجم (6 أرطال) ، وقد تم استخدامه على نطاق واسع في الخمسينيات من القرن الماضي كصاروخ جو-جو مايتي ماوس بواسطة المقاتلات الإعتراضية القوات الجوية الأمريكية مثل F-86D Saber و F-89J Scorpion و F-94C Starfire و F -102A دلتا .
الطول الإجمالي لـ MK 4 Mighty Mouse كان 1.2 مترًا (4 قدمًا) ، ووزنه 8.4 كجم (18.5 رطلاً). كان النطاق الأقصى حوالي 6000 م (6500 ياردة) ، لكن النطاق الفعال كان أشبه بـ 3400 م (3700 ياردة). كانت دقة الصاروخ ضعيفة نسبيًا ، لأن سرعته ومعدل دورانه كانا منخفضين للغاية بحيث لا يمكن مواجهة انخفاض الجاذبية والرياح المتقاطعة والتشتت بشكل فعال.
وسرعان ما تم تكييف الصاروخ 2.75 بوصة للاستخدام جو-أرض ، وتم تطوير مجموعة متنوعة من الرؤوس الحربية. وشمل ذلك تجزئة M151 و M229 HE الأثقل ، و WDU-4 / A flechette ، ورؤوس دخان مختلفة لوضع العلامات على الهدف و / أو التأثيرات الحارقة (للحصول على قائمة بالرؤوس الحربية للصواريخ 2.75 بوصة) . كما تبنى الجيش الأمريكي ومشاة البحرية الصاروخ 2.75 بوصة كسلاح أساسي لطائرات الهليكوبتر المسلحة.
للحصول على أداء أفضل عند إطلاقه من هذه المنصات البطيئة ، تم تطوير محرك MK 40 . تحتوي على فوهة معدلة لدوران أكبر وبالتالي دقة أعلى.
باستثناء التركيبات المتخصصة في المقاتلات الإعتراضية عالية السرعة، تم استخدام صواريخ MK 4/40 بشكل حصري تقريبًا من كبسولات الإطلاق متعددة الأنابيب.
تم استخدام سلسلة LAU بشكل عام بواسطة الطائرات ذات الأجنحة الثابتة التابعة للقوات الجوية والبحرية ، بينما تم استخدام قاذفات M-series بواسطة طائرات الهليكوبتر التابعة للجيش.
يمكن استخدام معظم (ربما كل) هذه الكبسولات مع صواريخ MK 4 أو MK 40.
General Dymanics (Lockheed Martin، BEI Defense) MK 66 Hydra 70

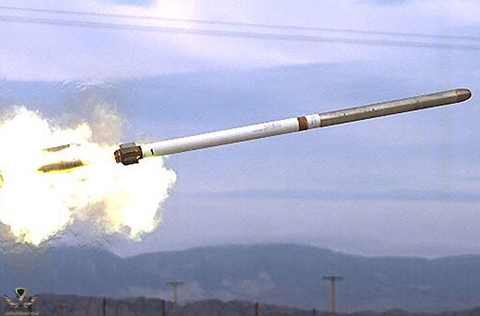

تُعرف الصواريخ الحالية التي يبلغ قطرها 2.75 بوصة (70 ملم) بنظام الصواريخ Hydra 70 ، وتستخدم محرك الصاروخ MK 66 . تم تطوير الأخير من قبل الجيش الأمريكي كبديل مشترك لـ MK 4 و MK 40 لكل من الطائرات ذات الأجنحة الثابتة والمروحيات. يعتبر MK 66 أطول من MK 4/40 ، ويستخدم دافعًا محسنًا بدون دخان وله مجموعة زعنفة وفوهة جديدة تمامًا. الزعانف الثلاثة من النوع الملتف ، وتناسب محيط فوهة الصاروخ. لذلك يُطلق على MK 66 أحيانًا اسم WAFAR (صاروخ جوي يلتف حول الزعانف) بدلاً من صاروخ FFAR. يتميز MK 66 بمعدلات دفع ودوران أعلى من MK 4/40 ، مما يزيد من الدقة والمدى الفعال. النسخة الأصلية MK 66 MOD 0كان الإصدار جاهزًا في عام 1972 ، لكنه لم يتم إنتاجه بكميات كبيرة.
كانت أول إصدارات الإنتاج هي MK 66 MOD 1 للجيش الأمريكي و MK 66 MOD 2 للقوات الجوية والبحرية الأمريكية. جعلت MOD 2 (التطوير والإنتاج الكامل الذي بدأ في 1981 ويناير 1986 ، على التوالي) المحرك HERO (مخاطر الإشعاع الكهرومغناطيسي على الذخائر) آمنًا. تمنع سلامة HERO الاشتعال العرضي للمحرك من خلال المجالات الكهرومغناطيسية الشاردة مثل تلك المنبعثة من الرادار. يعد MK 66 MOD 3 نسخة آمنة من HERO من MOD 1 للجيش.
تطوير MK 66 MOD 4 الحالي، ليتم استخدامه من قبل جميع القوات المسلحة ، بدأ في عام 1991. ودخل الإنتاج على نطاق واسع في ديسمبر 1999 ، وهو المحرك القياسي الحالي لصواريخ الولايات المتحدة التي تطلق من الجو عيار 70 ملم. يحتوي على تغييرات داخلية ، بما في ذلك البادئ والمُشعل الجديد ، لمزيد من أمان HERO المعزز.
تم الإنتاج الأصلي لصواريخ MK 66 بواسطة شركة BEI Defense. في منتصف التسعينيات ، تم منح عقد إنتاج لاحق لشركة Lockheed Martin Ordnance Systems ، والذي تم بيعه لشركة General Dynamics في عام 1999. المقاول الرئيسي الحالي لنظام الصواريخ Hydra 70 هو قسم التسلح والمنتجات التقنية في GD.

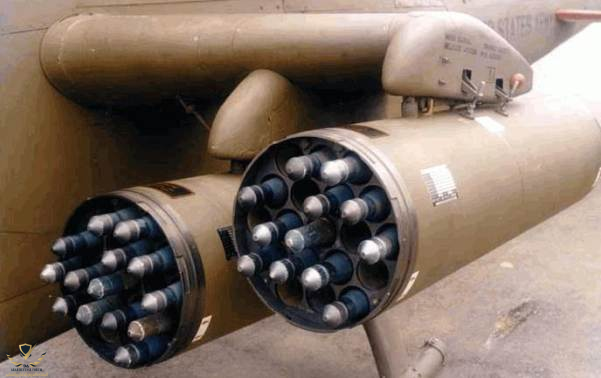

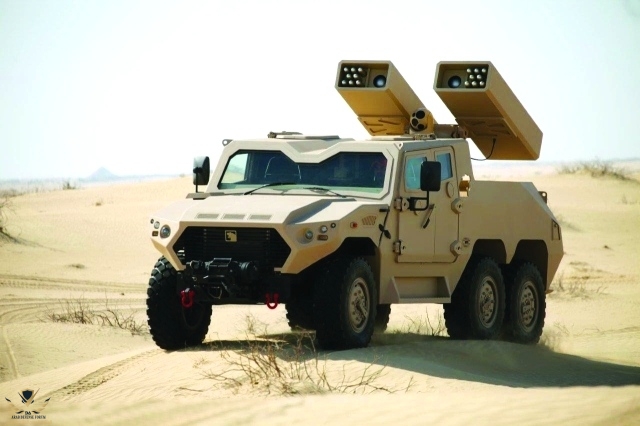

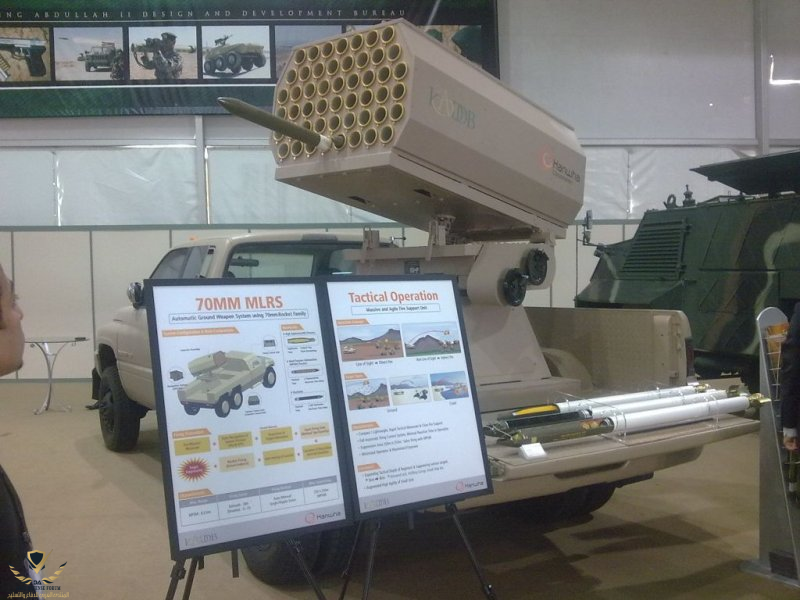

قاذفات البحرية الأمريكية القياسية الحالية لصواريخ MK 66 هي LAU-61C / A ذات 19 طلقة و LAU-68D / A. يمكن استخدام جميع الإصدارات السابقة (حتى LAU-61B / A و -68C / A) فقط مع محركات MK 4 / MK 40 الأقدم. كلا القاذفات محمية حراريًا وتدعم إطلاق النار بنمط تموج فردي. كبسولات USAF لـ MK 66 هي LAU-131 / A من 7 جولات و 19 جولة LAU-130 / A ، و LWLs 70 ملم الحالي للجيش الأمريكي (قاذفات خفيفة الوزن) هي M260 (7 جولات) و M261 (19 طلقة). لم تعد جميع كبسولات الصواريخ الأخرى مقاس 2.75 بوصة مستخدمة بشكل فعال ، ويفترض أنها غير متوافقة مع محرك MK 66.

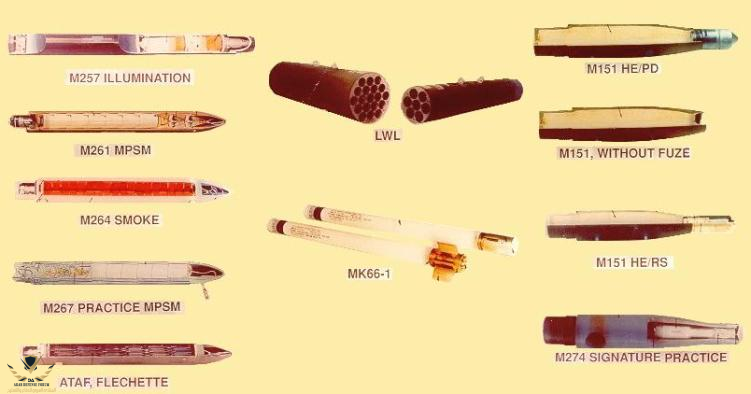

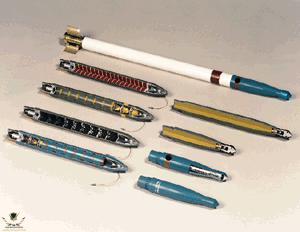

تتوفر مجموعة واسعة من الرؤوس الحربية ، والتي تم تطوير معظمها في الأصل لـ MK 4/40 FFARs ، لصاروخ MK 66 Hydra 70 . وتشمل هذه:
كانت أول إصدارات الإنتاج هي MK 66 MOD 1 للجيش الأمريكي و MK 66 MOD 2 للقوات الجوية والبحرية الأمريكية. جعلت MOD 2 (التطوير والإنتاج الكامل الذي بدأ في 1981 ويناير 1986 ، على التوالي) المحرك HERO (مخاطر الإشعاع الكهرومغناطيسي على الذخائر) آمنًا. تمنع سلامة HERO الاشتعال العرضي للمحرك من خلال المجالات الكهرومغناطيسية الشاردة مثل تلك المنبعثة من الرادار. يعد MK 66 MOD 3 نسخة آمنة من HERO من MOD 1 للجيش.
تطوير MK 66 MOD 4 الحالي، ليتم استخدامه من قبل جميع القوات المسلحة ، بدأ في عام 1991. ودخل الإنتاج على نطاق واسع في ديسمبر 1999 ، وهو المحرك القياسي الحالي لصواريخ الولايات المتحدة التي تطلق من الجو عيار 70 ملم. يحتوي على تغييرات داخلية ، بما في ذلك البادئ والمُشعل الجديد ، لمزيد من أمان HERO المعزز.
تم الإنتاج الأصلي لصواريخ MK 66 بواسطة شركة BEI Defense. في منتصف التسعينيات ، تم منح عقد إنتاج لاحق لشركة Lockheed Martin Ordnance Systems ، والذي تم بيعه لشركة General Dynamics في عام 1999. المقاول الرئيسي الحالي لنظام الصواريخ Hydra 70 هو قسم التسلح والمنتجات التقنية في GD.
قاذفات البحرية الأمريكية القياسية الحالية لصواريخ MK 66 هي LAU-61C / A ذات 19 طلقة و LAU-68D / A. يمكن استخدام جميع الإصدارات السابقة (حتى LAU-61B / A و -68C / A) فقط مع محركات MK 4 / MK 40 الأقدم. كلا القاذفات محمية حراريًا وتدعم إطلاق النار بنمط تموج فردي. كبسولات USAF لـ MK 66 هي LAU-131 / A من 7 جولات و 19 جولة LAU-130 / A ، و LWLs 70 ملم الحالي للجيش الأمريكي (قاذفات خفيفة الوزن) هي M260 (7 جولات) و M261 (19 طلقة). لم تعد جميع كبسولات الصواريخ الأخرى مقاس 2.75 بوصة مستخدمة بشكل فعال ، ويفترض أنها غير متوافقة مع محرك MK 66.

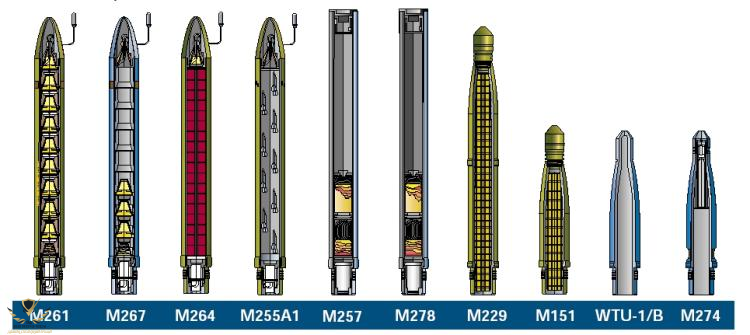

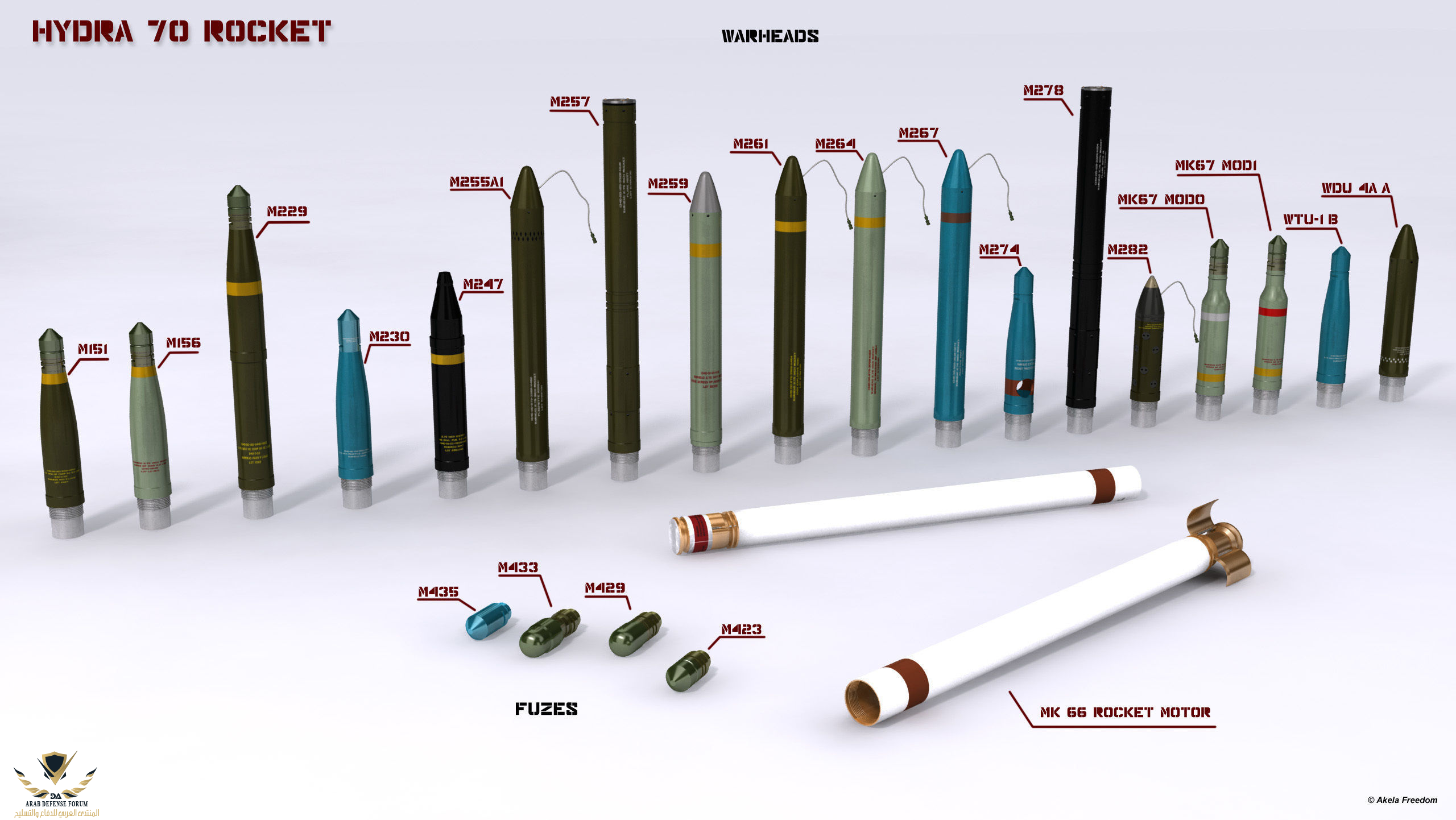

تتوفر مجموعة واسعة من الرؤوس الحربية ، والتي تم تطوير معظمها في الأصل لـ MK 4/40 FFARs ، لصاروخ MK 66 Hydra 70 . وتشمل هذه:
- M151: 3.95 كجم (8.7 رطل) رأس حربي مضاد للأفراد
- M156: رأس حربي لدخان الفوسفور الأبيض
- M229: 7.3 كجم (16.1 رطل) رأس حربي مضاد للأفراد (نسخة مطولة من M151)
- M247: رأس حربي مضاد للدروع على شكل شحنة
- M255: رأس حربي Flechette ؛ يحتوي على حوالي 2500 28 حبة (1.8 جم) من السهام المسمارية (M255E1 به 1180 60 حبة (3.8 جم) )
- M257: شعلة إضاءة ساحة المعركة المتخلفة عن طريق المظلة
- M259: رأس حربي من دخان الفوسفور الأبيض
- M261: رأس حربي شديد الانفجار MPSM (ذخيرة صغيرة متعددة الأغراض) ؛ تحتوي على تسعة قنيبلات M73 المضادة للأفراد / المضادة للعتاد ، والتي يتم إطلاقها في الجو ، وتؤخر السحب لتسقط رأسيًا على الأرض
- M264: رأس حربي لدخان الفوسفور الأحمر
- M267: رأس حربي تمرين لـ M261 ؛ يحتوي على ثلاث ذخائر صغيرة للتدريب M75
- M274: رأس حربي تمرين لـ M151 ؛ يحتوي على شحنة توقيع الدخان
- M278: شعلة إضاءة بالأشعة تحت الحمراء معوقة بالمظلة
- MK 67 MOD 0: رأس حربي لدخان الفوسفور الأبيض
- MK 67 MOD 1: رأس حربي لدخان الفوسفور الأحمر
- WDU-4A / A: رأس حربي Flechette ؛ يحتوي على حوالي 2200 20 حبة (1.3 جم) من السهام المسمارية
- WTU-1 / B: رأس حربي للتدريب الخامل

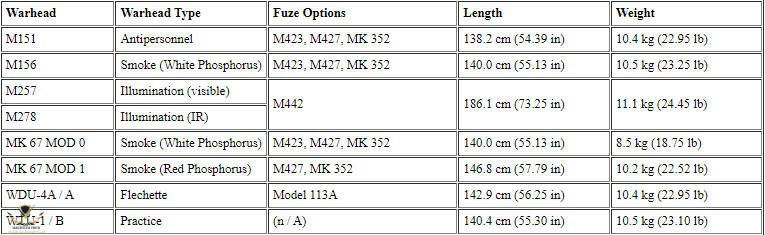

يسرد الجدول التالي الخصائص الأساسية (الطول والوزن) لصواريخ Hydra 70 مع مجموعات الرؤوس الحربية / الصمامات المستخدمة حاليًا من قبل البحرية الأمريكية:

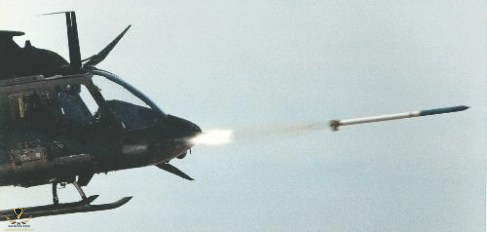

تم استخدام صواريخ Hydra 70 بأعداد كبيرة في جميع النزاعات المسلحة الأمريكية الأخيرة. يمكن إطلاقها بشكل أساسي من جميع طائرات الدعم القريب ، ولكن يتم استخدامها بشكل أساسي بواسطة طائرات الهليكوبتر المسلحة. يستمر إنتاج صواريخ MK 66 في General Dynamics ضمن برنامج APKWS (نظام أسلحة القتل الدقيق المتقدم). تم ذكر التطورات الجديدة للقاذفات والمحركات لـ Hydra 70 بإيجاز في القسم الخاص بالتطورات الأخرى لـ Hydra 70 .
General Dymanics APKWS / BAE APKWS II

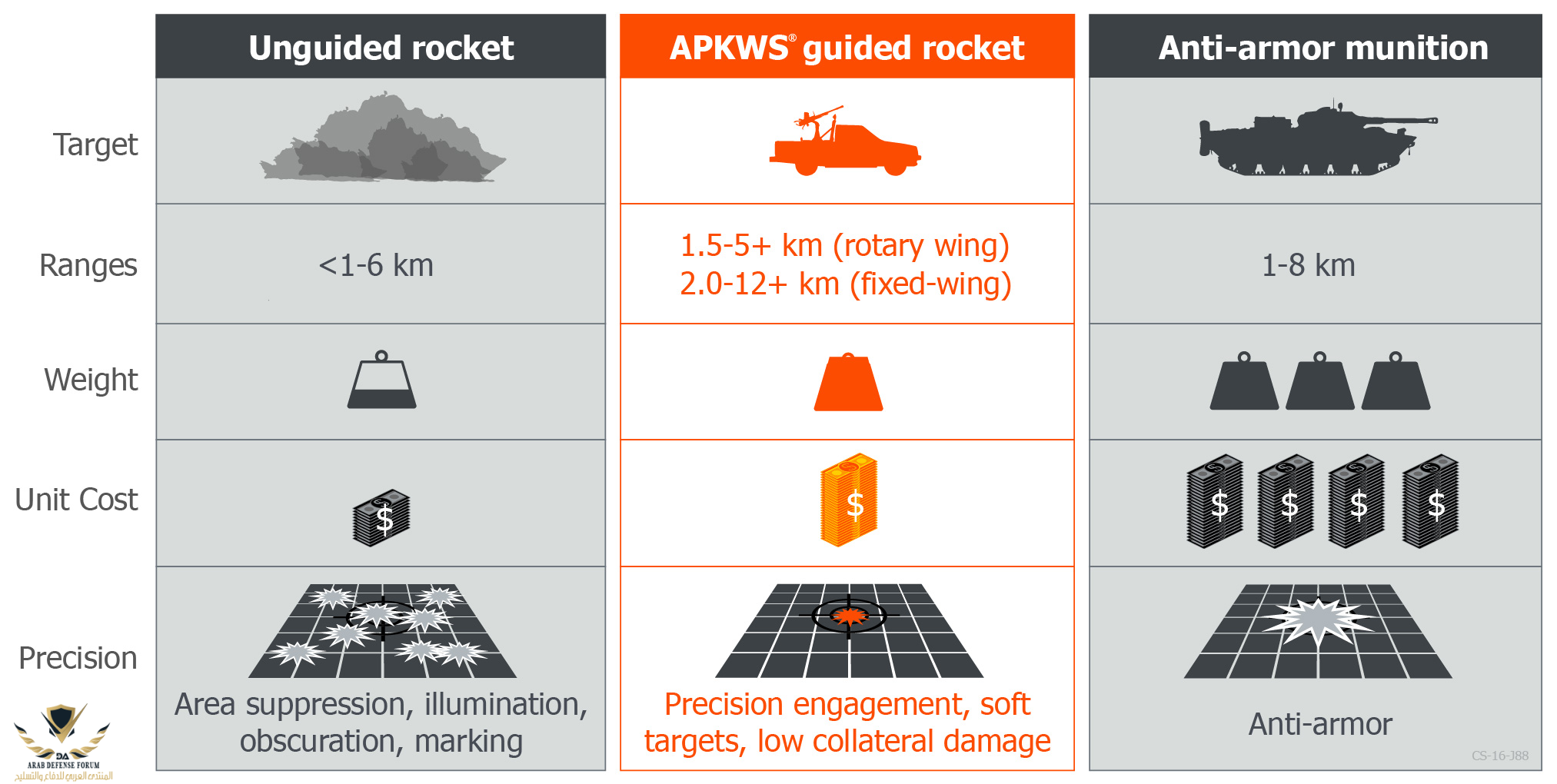

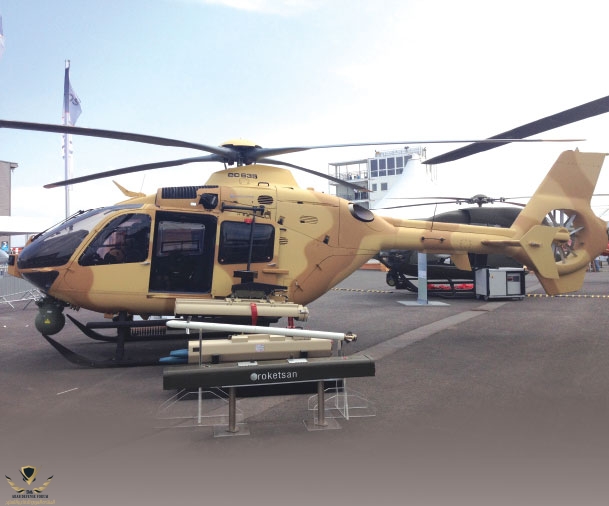

في عام 1996 ، صاغ الجيش الأمريكي مطلبًا لنظام APKWS (نظام أسلحة القتل الدقيق المتقدم) لسد الفجوة في القدرة والتكلفة بين صواريخ Hydra 70 غير الموجهة وصاروخ AGM-114 Hellfire الموجه المضاد للدروع. احتاج الجيش إلى سلاح صغير ودقيق ضد أهداف النقطة غير المحصنة خاصة في البيئات ذات المخاطر العالية من الأضرار الجانبية ، كما هو الحال في حرب المدن.

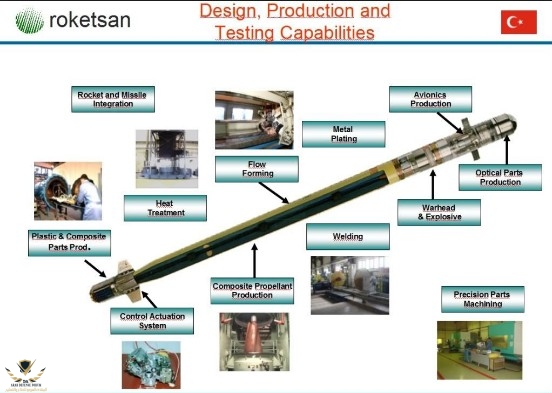

لتلبية متطلبات APKWS ، تطوير موجه لـ Hydra 70 تم اختيار صاروخ (المعروف أيضًا باسم LCPK (منخفض التكلفة بدقة قتل) 2.75 بوصة). سيستخدم هذا الصاروخ محرك MK 66 مع مجموعة رأس حربي / توجيه جديد ، وبالتالي سيكون متوافقًا على الفور مع جميع قاذفات الصواريخ الحالية من عيار 70 ملم في المخزون الأمريكي.

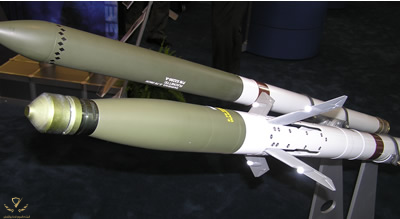

كان البديل الأولي لـ APKWS الخاص بشركة General Dynamics هو استخدام الرأس الحربي M151 جنبًا إلى جنب مع باحث ليزر شبه نشط منخفض التكلفة وأجنحة صغيرة أمامية قابلة للطي للتحكم في الطيران. كان من المتوقع أن تبلغ دقة السلاح أفضل من 1 متر (3.3 قدم) CEP.
كان من المخطط في البداية إدخال APKWS في 2001/2002 ، لكن التأخيرات الكبيرة بسبب نقص التمويل دفعت هذا التاريخ إلى التأخير عدة مرات. في سبتمبر 2002 ، تم إعادة تعريف برنامج APKWS ليغطي النطاق الكامل لصواريخ MK 66 ، وبالتالي شمل أيضًا جميع الصواريخ غير الموجهة لعائلة Hydra 70 . كان من المفترض أن يكون أول صاروخ APKWS موجه تشغيليًا هو البديل M151 (المعروف أيضًا باسم APKWS Block I) ، وكان من المتوقع أن يكون قسم التوجيه متوافقًا مع الرؤوس الحربية الأخرى أيضًا.
في أبريل 2005 ، ألغى الجيش في النهاية برنامج APKWS الموجه من جنرال دايناميكس ، بسبب نتائج الاختبار السيئة. تم إعادة فتح المسابقة منذ ذلك الحين تحت عنوان APKWS II . كان القيد الوحيد هو أن السلاح يجب أن يظل قائمًا على صاروخ Hydra 70 / MK 66. المنافسون في برنامج APKWS II هم Lockheed Martin و Raytheon وفريق BAE Systems / Northrop Grumman / General Dynamics. في أبريل 2006 ، تم اختيار الفريق الذي تقوده BAE كفائز من قبل الجيش الأمريكي ، وحصل على عقد لمدة 3 سنوات لمزيد من التطوير والاختبار والإنتاج الأولي لـ APKWS IIصاروخ. تصميم BAE هو صاروخ موجه بالليزر يستخدم ما يسمى بالبحث الليزري ذو الفتحة الموزعة شبه النشطة (DASALS). خارجيًا ، يشبه تصميم APKWS الأصلي لشركة General Dynamics .
لتلبية متطلبات APKWS ، تطوير موجه لـ Hydra 70 تم اختيار صاروخ (المعروف أيضًا باسم LCPK (منخفض التكلفة بدقة قتل) 2.75 بوصة). سيستخدم هذا الصاروخ محرك MK 66 مع مجموعة رأس حربي / توجيه جديد ، وبالتالي سيكون متوافقًا على الفور مع جميع قاذفات الصواريخ الحالية من عيار 70 ملم في المخزون الأمريكي.
كان البديل الأولي لـ APKWS الخاص بشركة General Dynamics هو استخدام الرأس الحربي M151 جنبًا إلى جنب مع باحث ليزر شبه نشط منخفض التكلفة وأجنحة صغيرة أمامية قابلة للطي للتحكم في الطيران. كان من المتوقع أن تبلغ دقة السلاح أفضل من 1 متر (3.3 قدم) CEP.
كان من المخطط في البداية إدخال APKWS في 2001/2002 ، لكن التأخيرات الكبيرة بسبب نقص التمويل دفعت هذا التاريخ إلى التأخير عدة مرات. في سبتمبر 2002 ، تم إعادة تعريف برنامج APKWS ليغطي النطاق الكامل لصواريخ MK 66 ، وبالتالي شمل أيضًا جميع الصواريخ غير الموجهة لعائلة Hydra 70 . كان من المفترض أن يكون أول صاروخ APKWS موجه تشغيليًا هو البديل M151 (المعروف أيضًا باسم APKWS Block I) ، وكان من المتوقع أن يكون قسم التوجيه متوافقًا مع الرؤوس الحربية الأخرى أيضًا.
في أبريل 2005 ، ألغى الجيش في النهاية برنامج APKWS الموجه من جنرال دايناميكس ، بسبب نتائج الاختبار السيئة. تم إعادة فتح المسابقة منذ ذلك الحين تحت عنوان APKWS II . كان القيد الوحيد هو أن السلاح يجب أن يظل قائمًا على صاروخ Hydra 70 / MK 66. المنافسون في برنامج APKWS II هم Lockheed Martin و Raytheon وفريق BAE Systems / Northrop Grumman / General Dynamics. في أبريل 2006 ، تم اختيار الفريق الذي تقوده BAE كفائز من قبل الجيش الأمريكي ، وحصل على عقد لمدة 3 سنوات لمزيد من التطوير والاختبار والإنتاج الأولي لـ APKWS IIصاروخ. تصميم BAE هو صاروخ موجه بالليزر يستخدم ما يسمى بالبحث الليزري ذو الفتحة الموزعة شبه النشطة (DASALS). خارجيًا ، يشبه تصميم APKWS الأصلي لشركة General Dynamics .
