حارس المرمى الكوري الجنوبي CIWS-II من LIG Nex1

[الجراح]

عرضت شركت LIG Nex1 في كوريا الجنوبية نموذج من أنظمة الأسلحة القريبة (CIWS) التي المقترحة لتلبية متطلبات البحرية الكورية الجنوبية "CIWS-II".

في إطار البرنامج ، تهدف RoKN إلى الحصول على CIWS مطور محليًا لاستخدامه في سفنها الحربية المستقبلية ، بما في ذلك حاملة الطائرات الخفيفة التابعة للخدمة ، ومدمرات الصواريخ الموجهة KDDX ، وفرقاطات الصواريخ الموجهة من فئة FFX-III.

تدرك جينس أن كوريا الجنوبية تهدف إلى استكمال تطوير النظام بحلول ديسمبر 2030 بحوالي 320 مليار وون كوري (287 مليون دولار أمريكي) ، مع افتتاح سيول رسميًا لعملية تقديم العطاءات للمشروع في مايو.

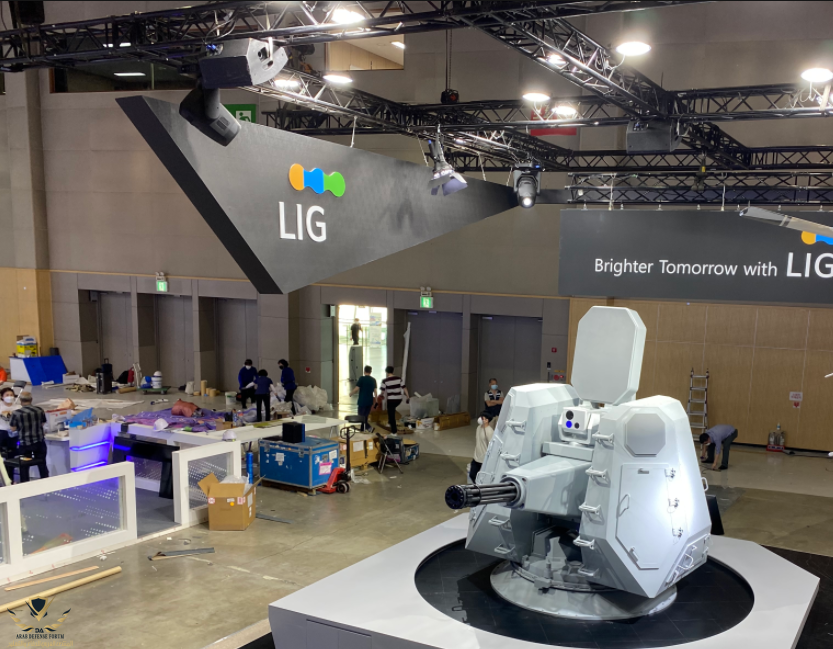

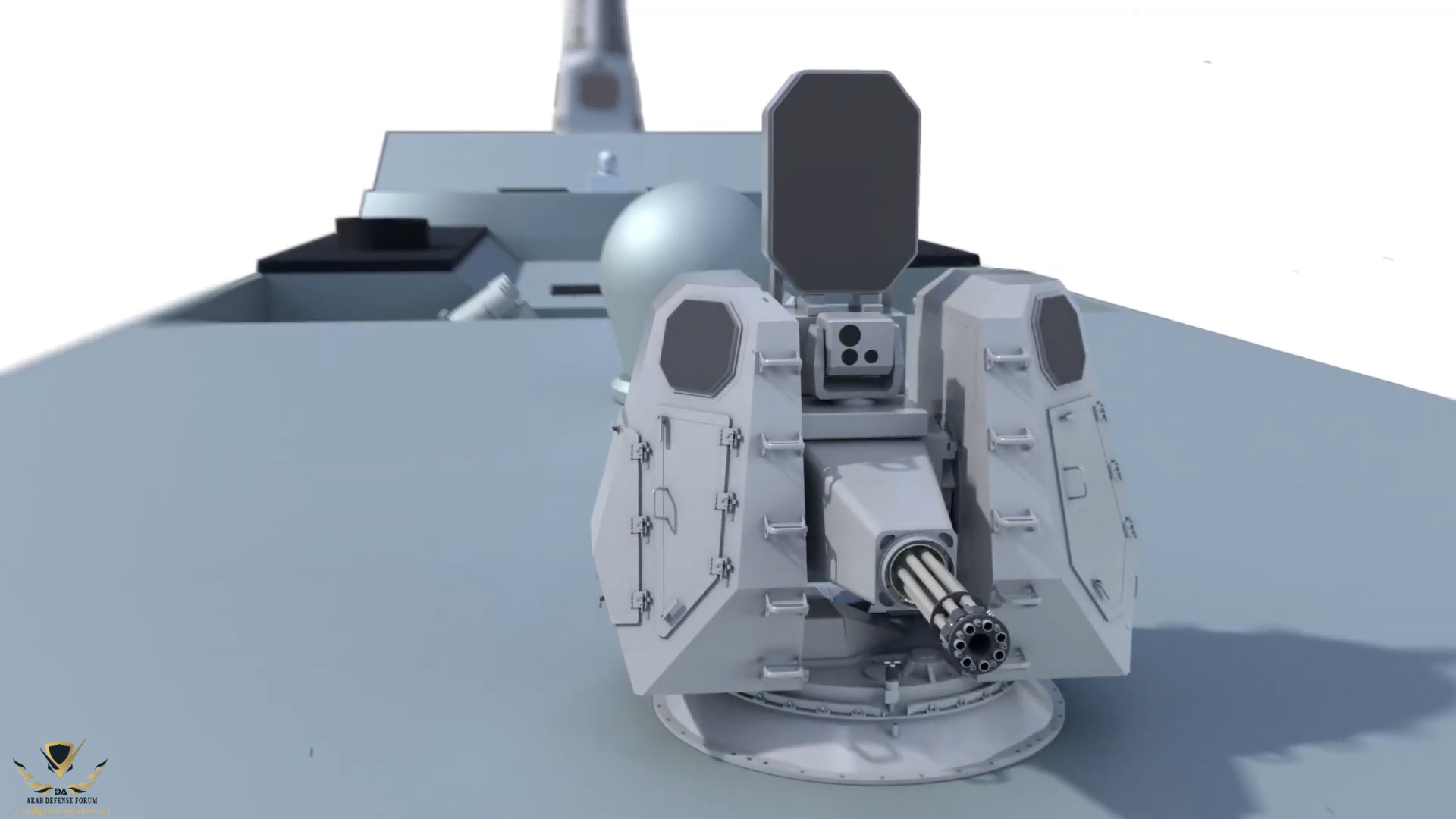

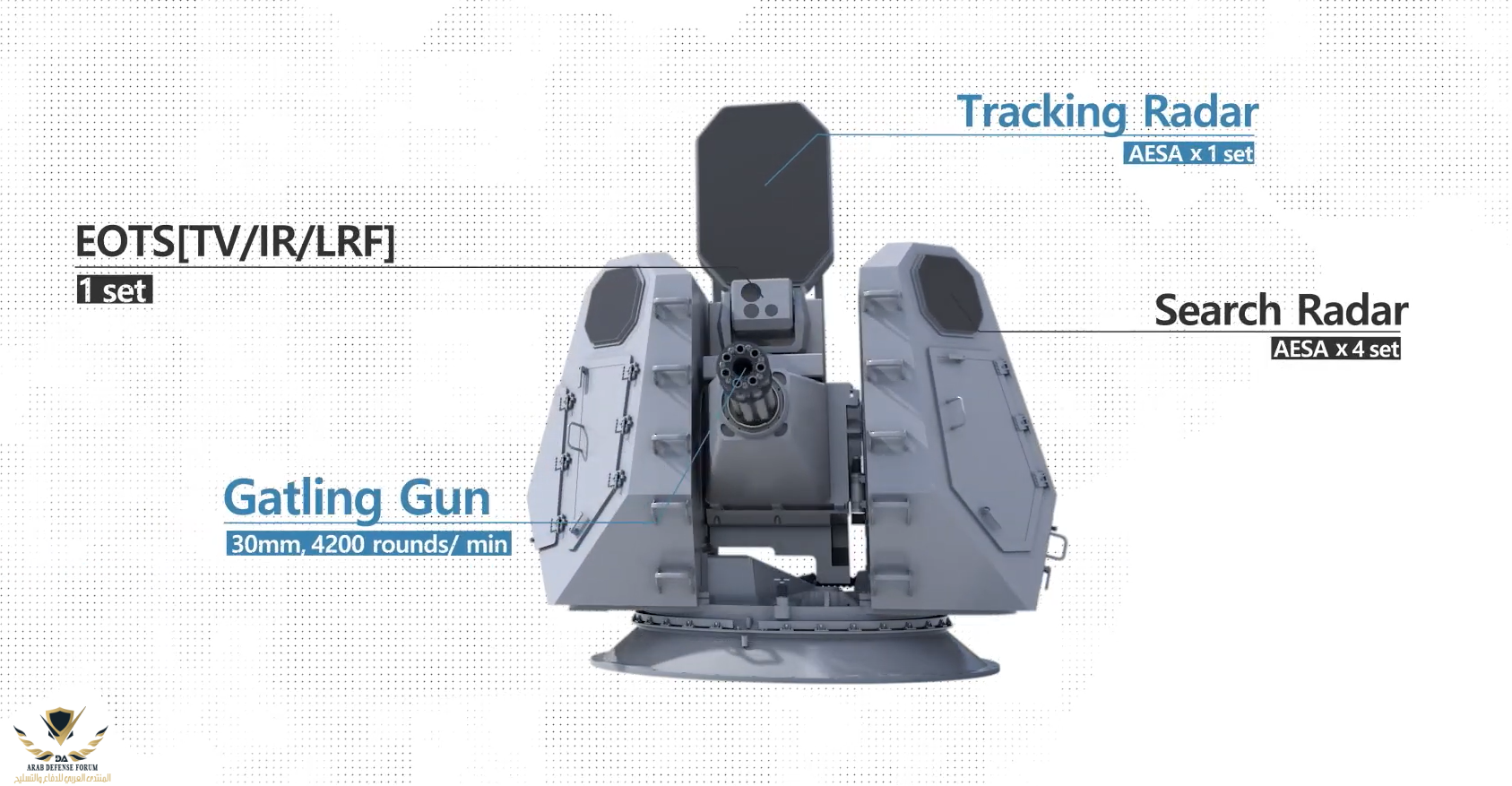

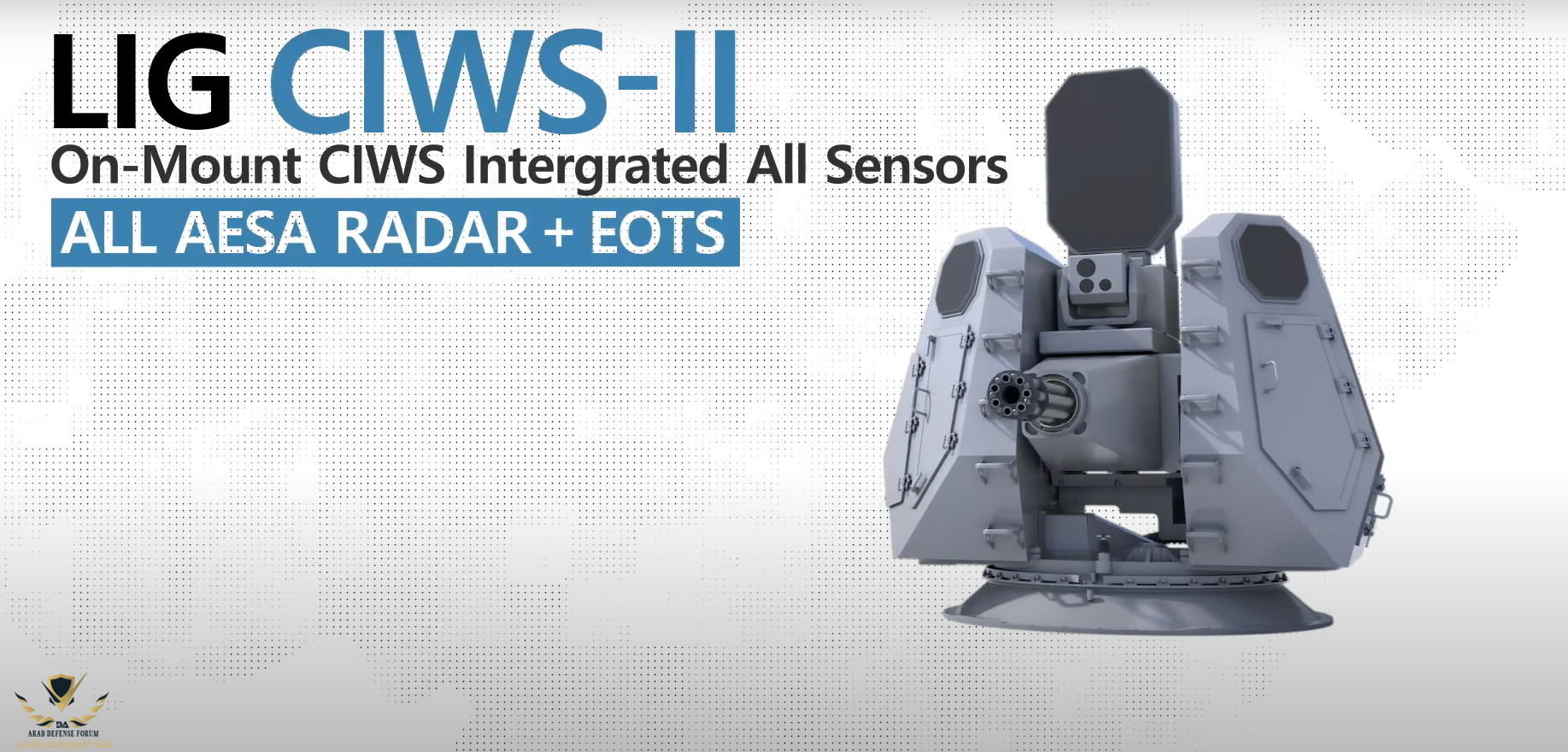

لتلبية هذا المطلب ، عرضت LIG Nex1 نموذج CIWS يتميز بمدفع جاتلينج 30 ملم قادر على إطلاق 4200 طلقة في الدقيقة ؛ رادار تتبع نشطًا إلكترونيًا (AESA) ؛ رادار بحث AESA غير دوار رباعي الاطراف؛ ونظام الاستهداف الكهروضوئي (EOTS) في معرض صناعة الدفاع البحري الدولي في الفترة من 9 إلى 12 يونيو 2021 (MADEX 2021) في بوسان ، كوريا الجنوبية.

MADEX 2021: LIG Nex1, Hanwha Systems showcase competing designs for RoKN's CIWS-II programme

South Korean companies LIG Nex1 and Hanwha Systems have showcased models of the close-in weapon systems (CIWSs) each of them is proposing to meet the Republic of Korea...

www.janes.com



[الجراح]

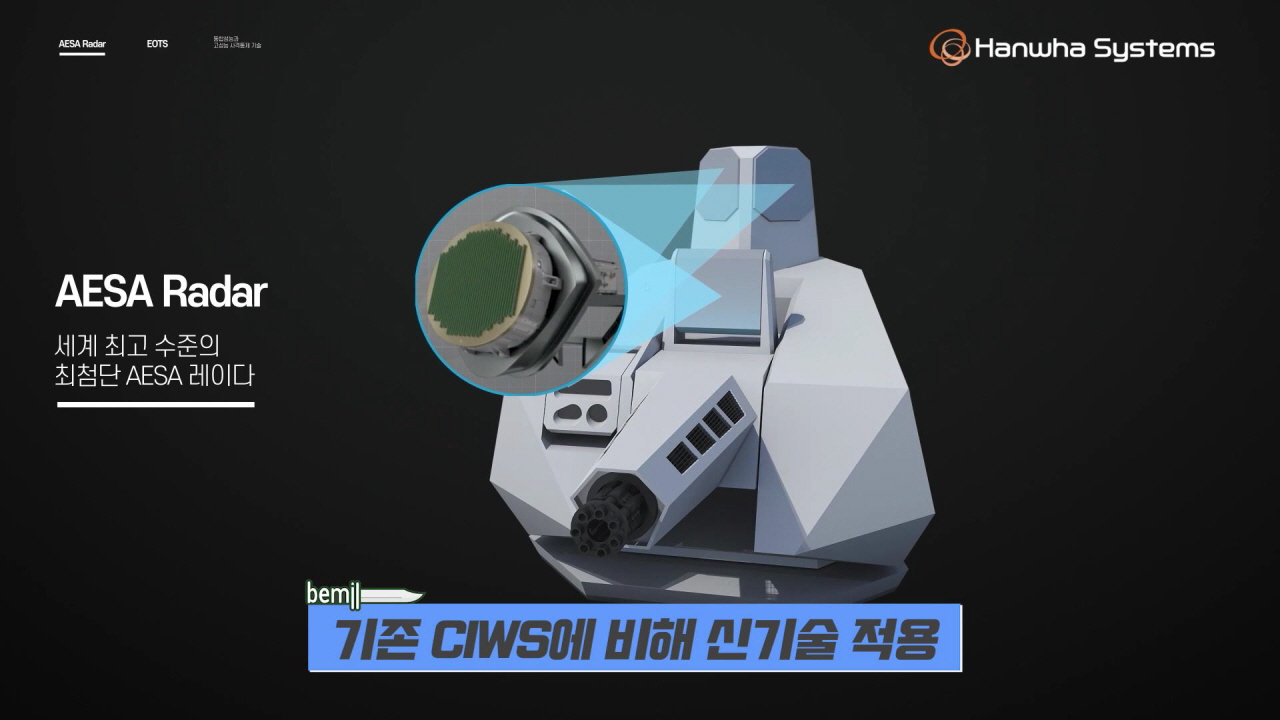

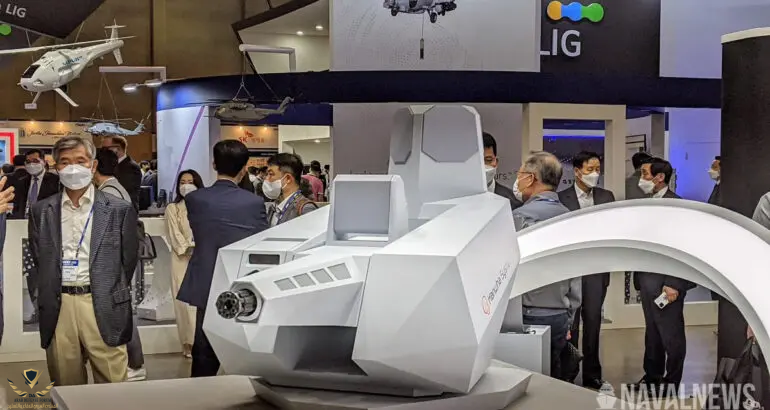

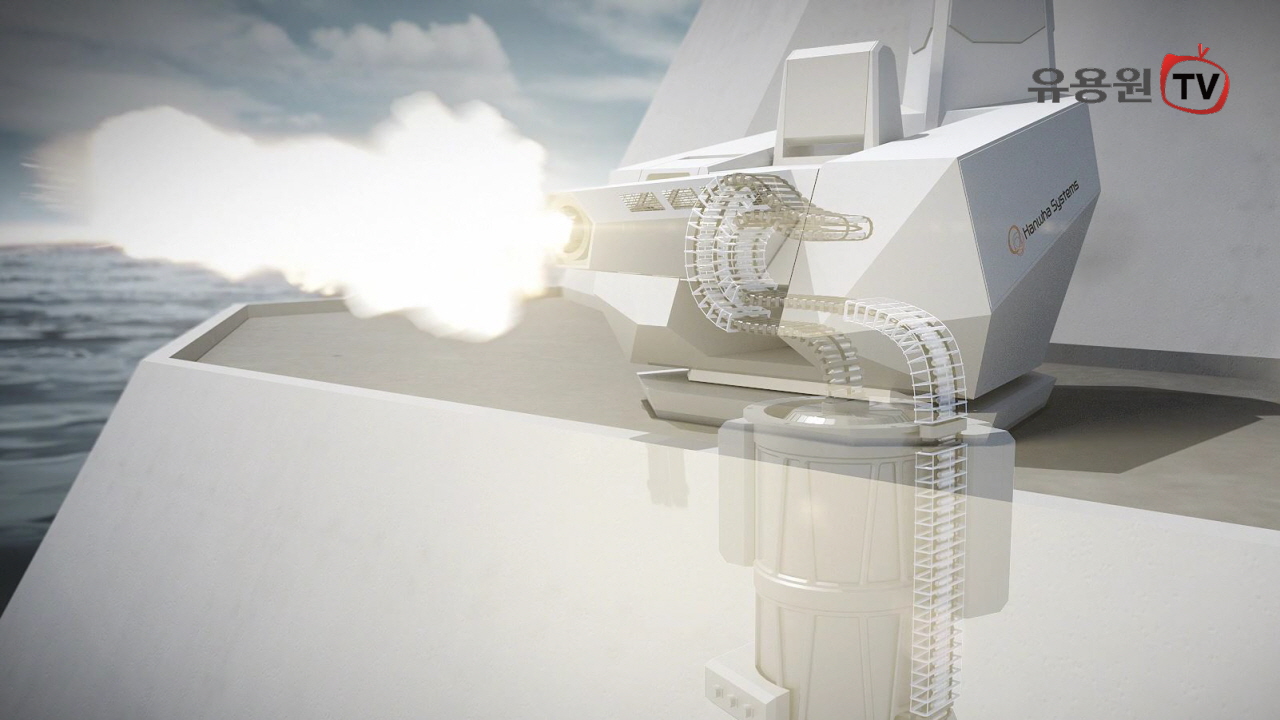

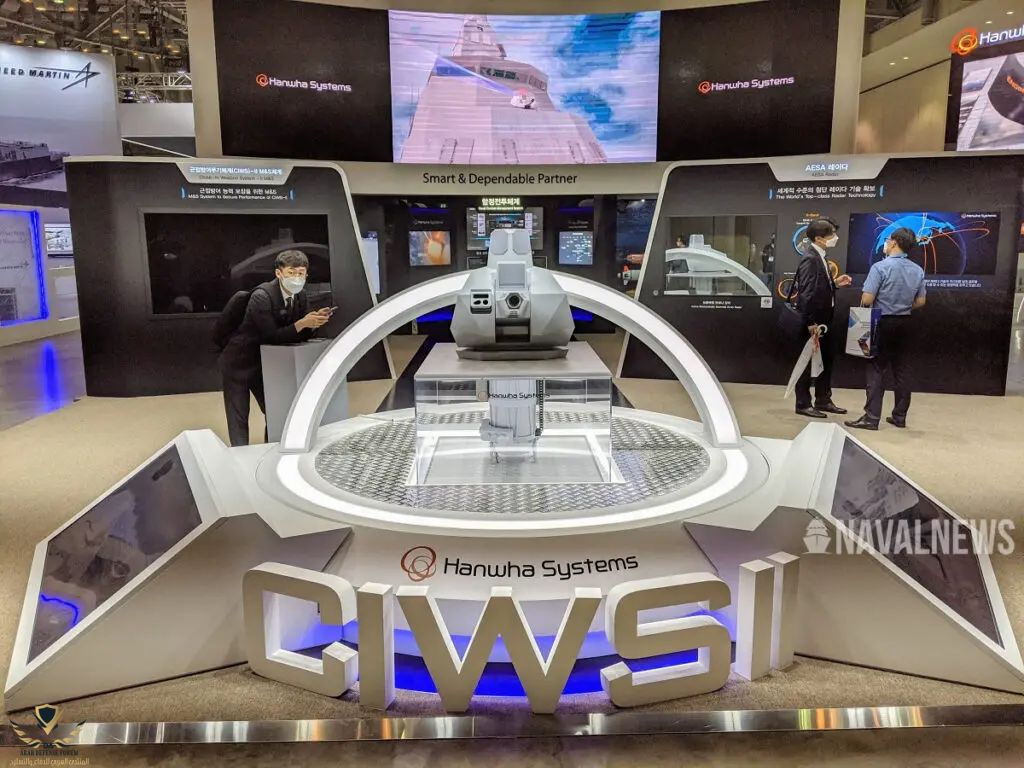

نموذج Hanwha المنافسLIG Nex1



[آلـــديَجۆر]

النظامين كاتلينيغ فقط كان الافضل واحد منهم 76 mm gun او Oerlikon



[Saudi silent]

سلاح كوري :

​



[الجراح]



[الجراح]



[الجراح]

قادر على التعامل مع الزوارق السريعة



[أبو عبدالملك]

أيش دخل حارس المرمى !!!



[الجراح]

مشاهدة المرفق 393039

قادر على التعامل مع الزوارق السريعة



[m2abuassi]

@الجراح

نسخة 2023



[الجراح]

@الجراح

نسخة 2023

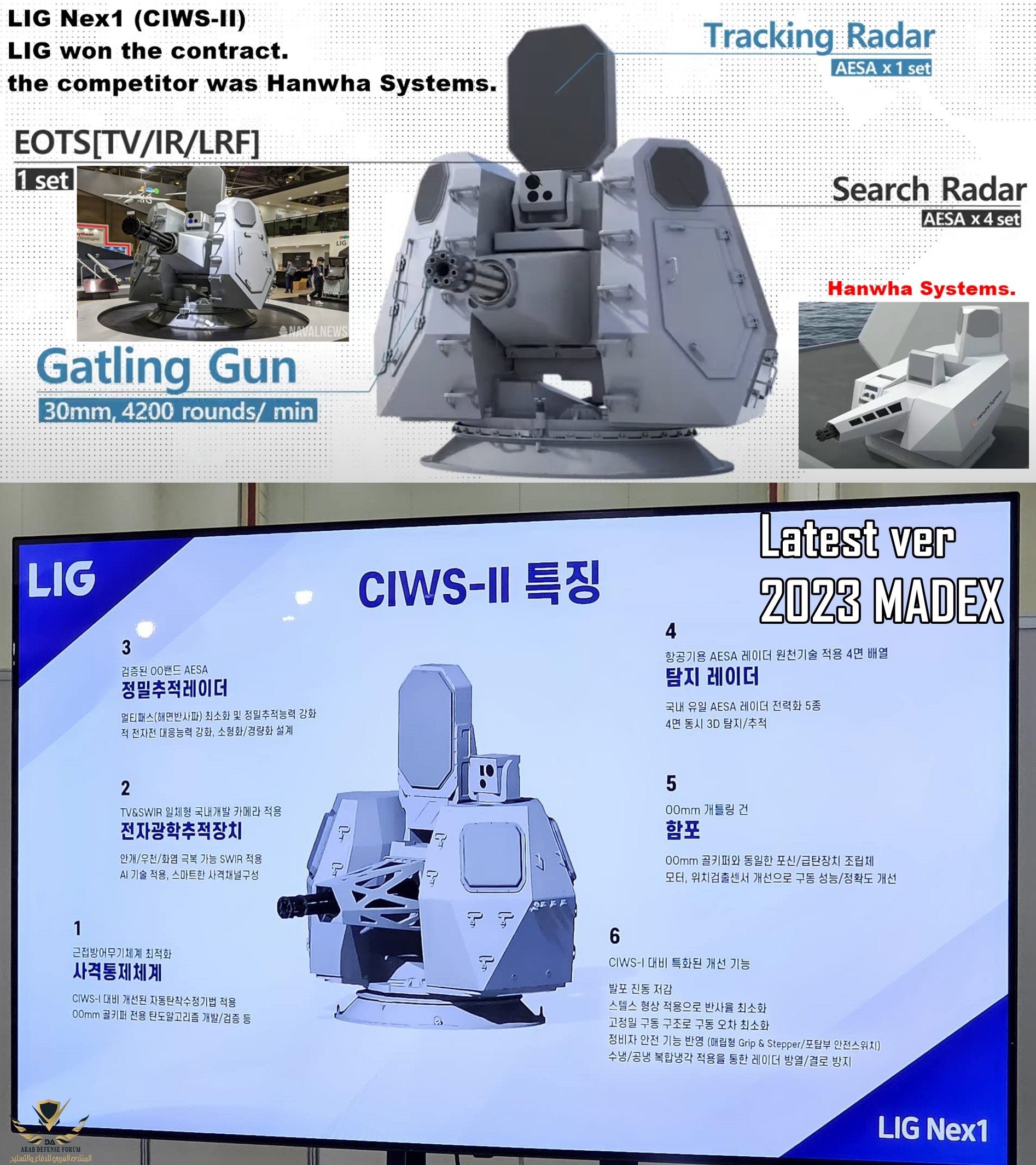

مشاهدة المرفق 652927

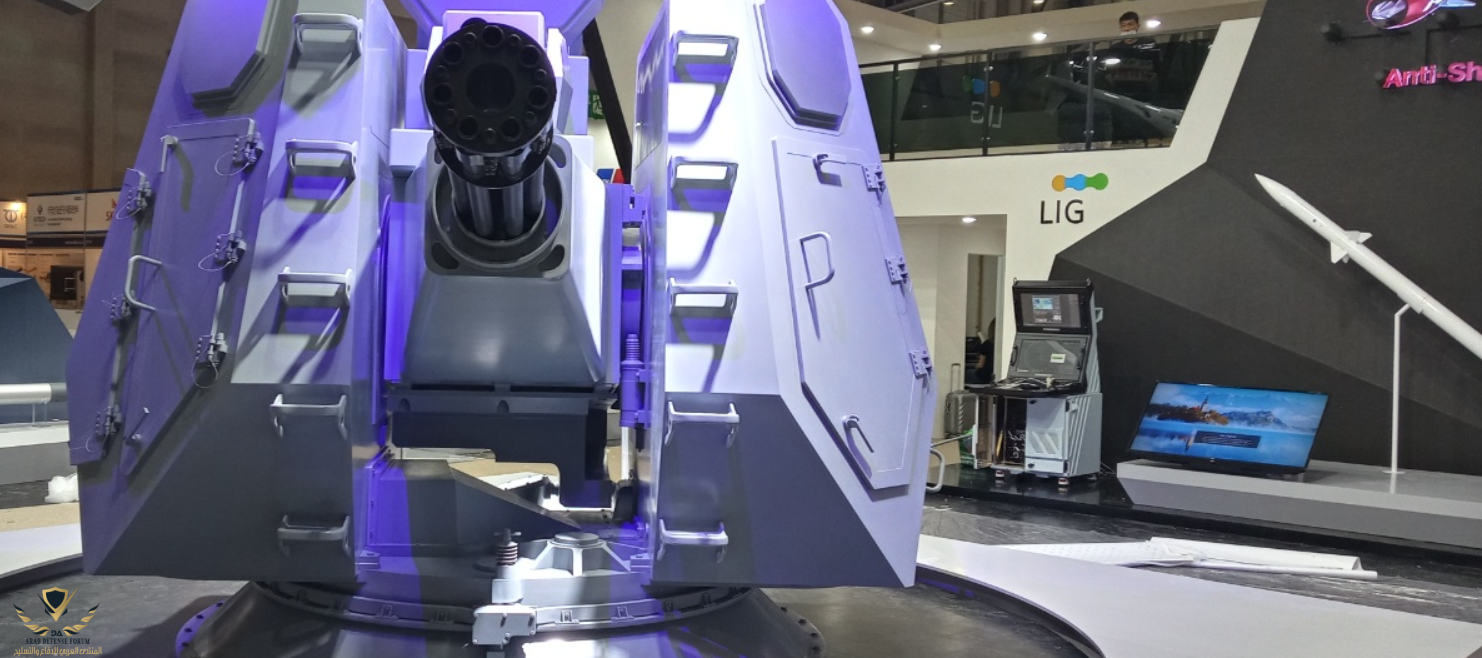

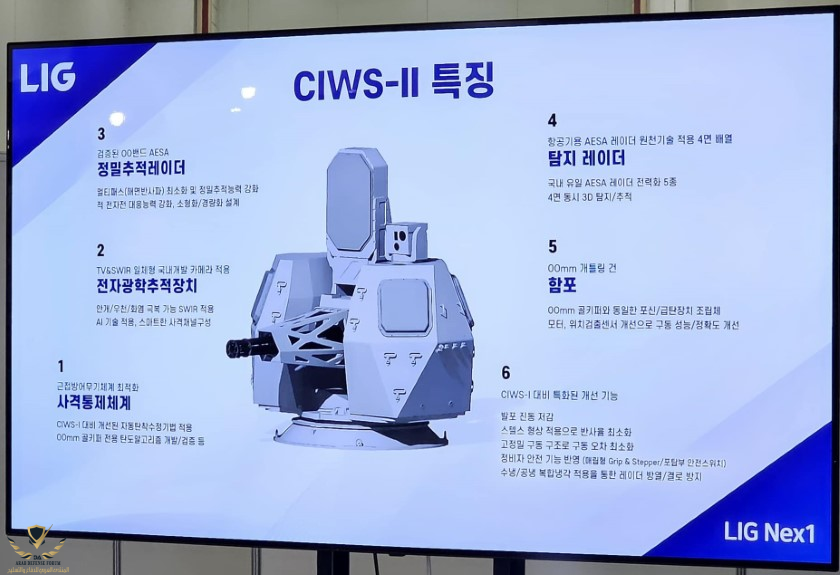

في 11 يونيو، خلال العرض البحري MADEX 2023 في بوسان، قدمت شركة LIG Nex1 أحدث مشروع لمجموعة مدفعية الدفاع المباشر من الجيل الجديد CIWS-II.

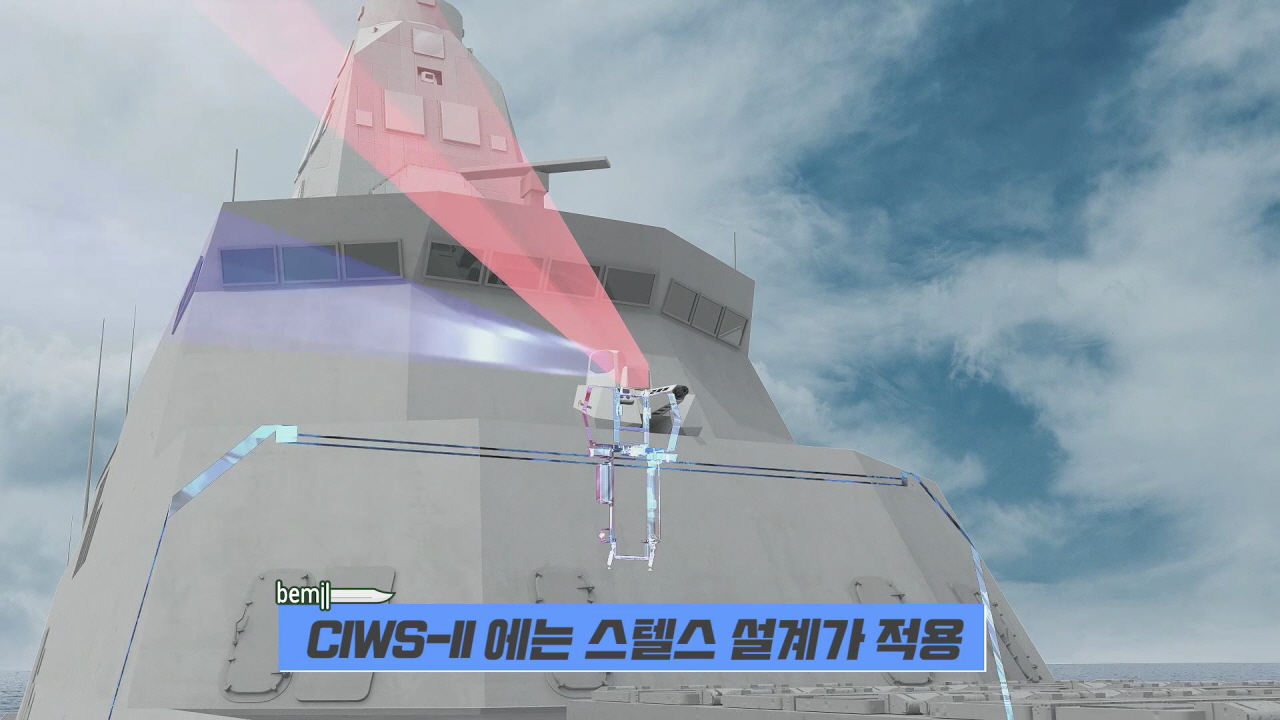

وهذا ليس العرض الأول لهذا النظام، فقد حدث خلال معرض MADEX 2021. ولكن الآن تم تقديم نسخته الأحدث والمستهدفة. يستخدم CIWS-II مدفعًا دوارًا من نوع General Electric GAU-8A Avenger بقطر 30 ملم وسبعة سبطانات، ويتم دعم مجموعة السبطانات بهيكل مخرم مميز. تم تثبيت محركات الأقراص لتحسين، من بين أمور أخرى: سرعة التوجيه في المحور الأفقي والرأسي. تلقى CIWS-II برجًا مصممًا من ناحية للحد من سطح الانعكاس الراداري الفعال وتمكين تركيب أربعة هوائيات رادارية على سطحه مخصصة للكشف الأولي عن الأهداف المقتربة. بالإضافة إلى ذلك، سيتم وضع هوائي جداري إضافي لرادار تتبع الهدف في الجزء العلوي من البرج.

تم تجهيز كلا نظامي الرادار المذكورين أعلاه بهوائيات نشطة ممسوحة إلكترونيًا (AESA) ذات مقاومة متزايدة لأنظمة الحرب الإلكترونية للعدو ومكيفة للعمل في ظروف الرادار المعقدة السائدة في المناطق الساحلية. وتكتمل أنظمة التوجيه بنظام مراقبة إلكتروني ضوئي مثبت في الجزء العلوي من البرج.

ومن المثير للاهتمام والجدير بالذكر أن النظام الكوري سيكون أول من يستخدم كاميرا تعمل في نطاق SWIR (على عكس نطاقات LWIR وMWIR شائعة الاستخدام)، والتي بفضلها ستكون فعالية تتبع الهدف في جميع ظروف الأرصاد الجوية أعلى بكثير. .



[الدوسري M]

كانه دفاع جوي



[typhon99]

البحرية السعودية:



[m2abuassi]

ومن المثير للاهتمام والجدير بالذكر أن النظام الكوري سيكون أول من يستخدم كاميرا تعمل في نطاق SWIR (على عكس نطاقات LWIR وMWIR شائعة الاستخدام)، والتي بفضلها ستكون فعالية تتبع الهدف في جميع ظروف الأرصاد الجوية أعلى بكثير. .

مواصفات ثورية .. هل يوجد أي توجه لايجاد نسخة برية للنظام عند الكوريين ؟



[باحث علمي]

مواصفات ثورية .. هل يوجد أي توجه لايجاد نسخة برية للنظام عند الكوريين ؟

فعلا تحفه علميه ! لايمنع من ايجاد نسخه ارضيه منه اذا كنت تلمح لشي مشابه لل CRAM الامريكي،

دمجوا اخر التقنيات بعد الاخذ بالحسبان الكثير من الاعتبارات والمحددات بالنسخ التقليديه لل CIWSs ،،، اهمها امكانية اعتراض الصواريخ المضاده للسفن ذات السرع السوبر سونيك ومتطلباته hardware و software ،، الفديو تضمن لمجموعه رائعه من الميزات المتقدمه... حتى البصمه الراداريه للنظام low RCS.... الفديو للنسخه قبل الاخيره ... مع التحيه



[الجراح]

مواصفات ثورية .. هل يوجد أي توجه لايجاد نسخة برية للنظام عند الكوريين ؟

ممكن مستقبلا مع دمج صواريخ م/ط مع المنظومة



[m2abuassi]

ممكن مستقبلا مع دمج صواريخ م/ط مع المنظومة

ا @الجامح

نفس فكرتك.



[الدوسري M]

استخدام ذخيرة AHEAD



[X Factor]

استخدام ذخيرة AHEAD

لم ارى في حياتى كلها قطعة بحرية ليس فيها مدفع سداسي الفوهة للدفاع الجوى القريب الا واستهزأت بها . لا غنى اصلا عنها في اي بحرية من البحريات القوية .
