ظاهرة الحلقات المنفصلة على بدن الصواريخ الإستراتيجية الروسية؟

[Makeyev]

ظاهرة الحلقات المنفصلة على بدن الصواريخ الإستراتيجية الروسية؟

من خلال مشاهدة عمليات إطلاق بعض الصواريخ الإستراتيجية الروسية، يلاحظ أن هناك حلقات دائرية أشبه بأجنحة طائر النورس تنفصل عن بدن الصاروخ!

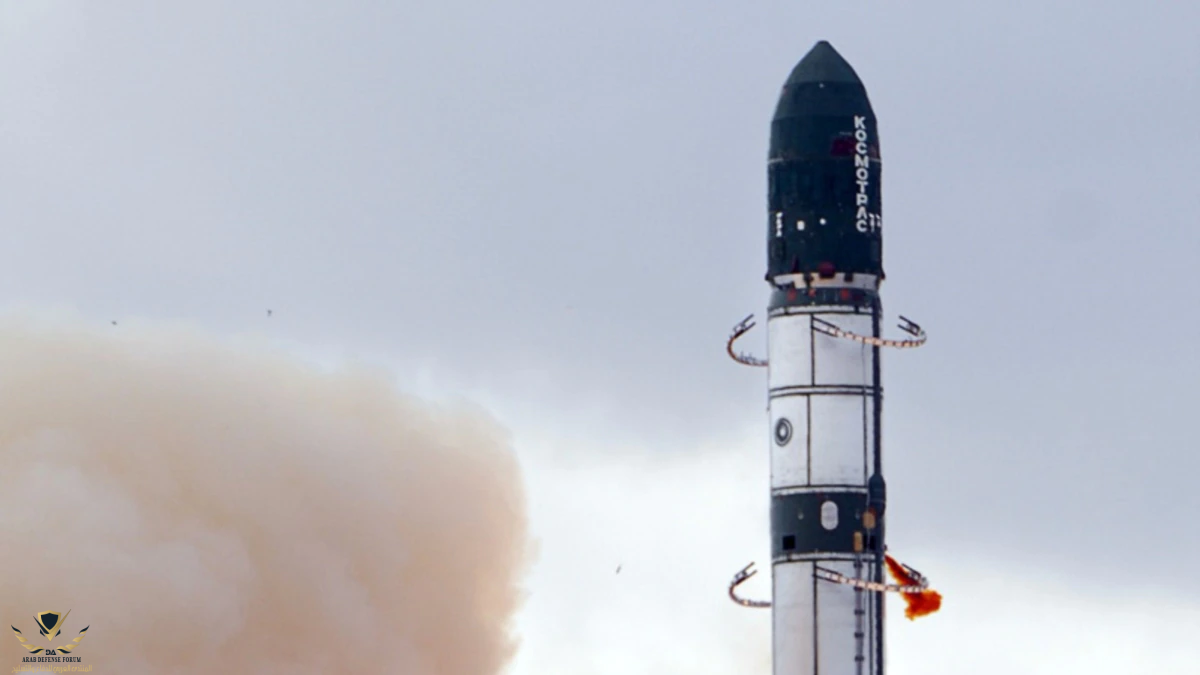

الحلقات المقصودة

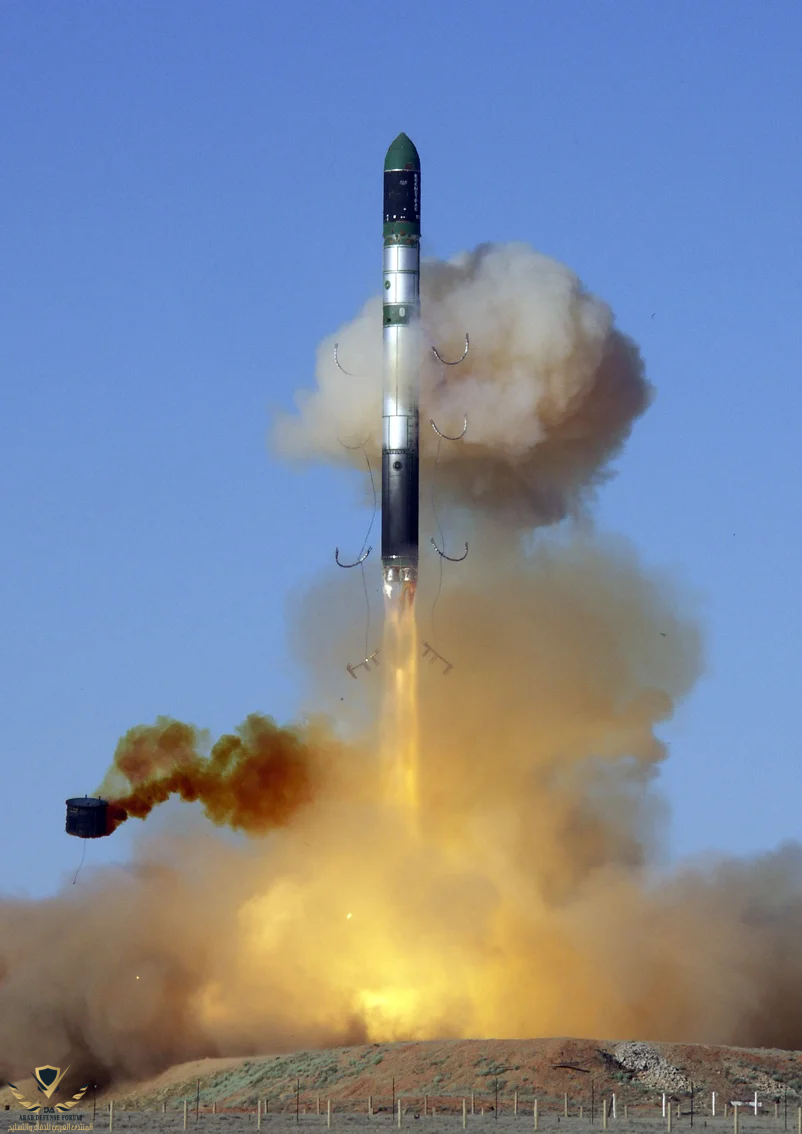

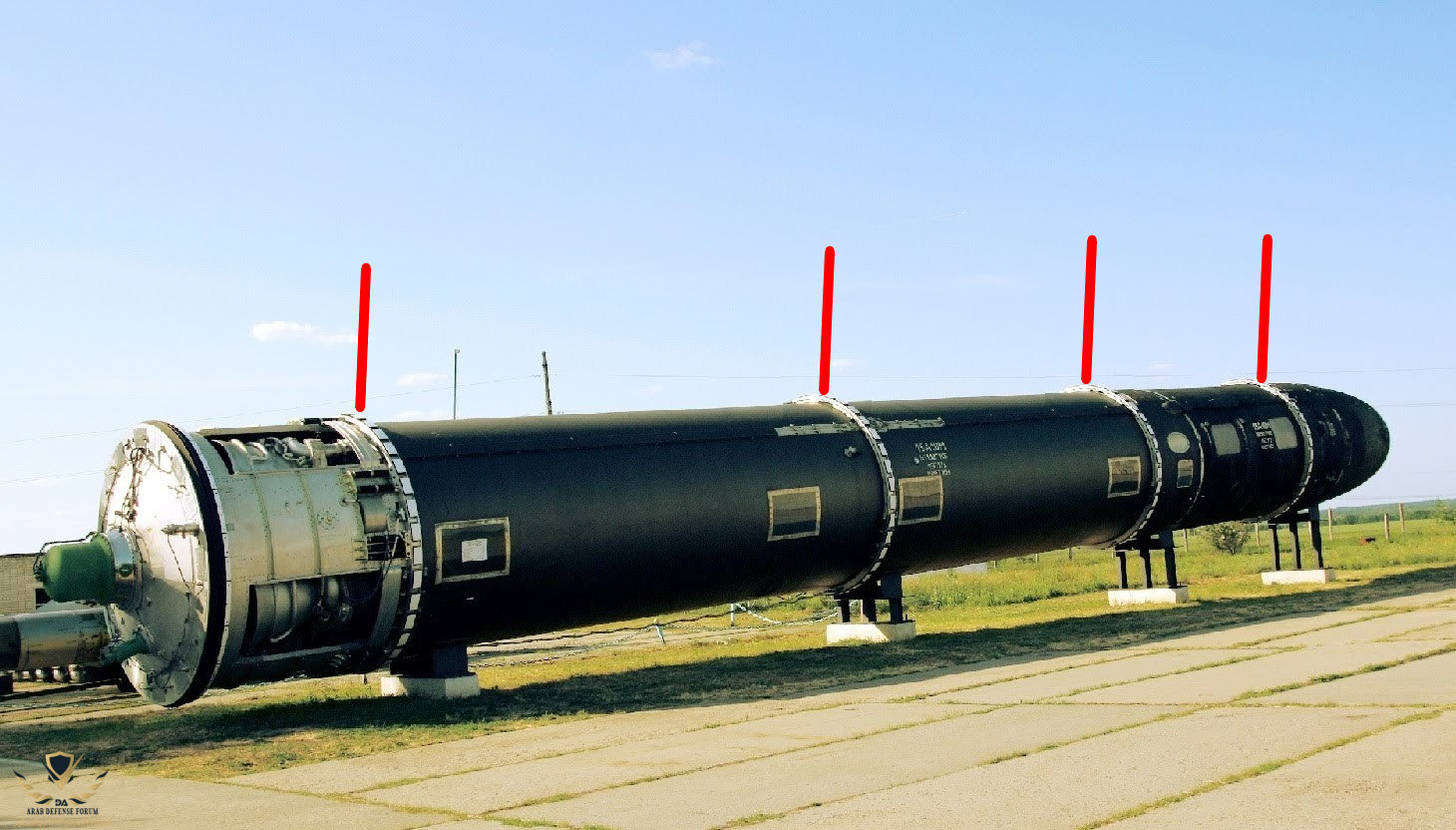

الحلقات على بدن صاروخ الشيطان

​

مقطع مرئي يتحدث عن الظاهرة باللغة الروسية! صورة لصاروخ الشيطان

يمكن ملاحظة الظاهرة على صاروخ التوبول - التوبول-أم - يارس - الشيطان - سارمات

بعض الصور والمقاطع المرئية لبعض الصورايخ الإستراتيجية الروسية المذكورة أعلاه

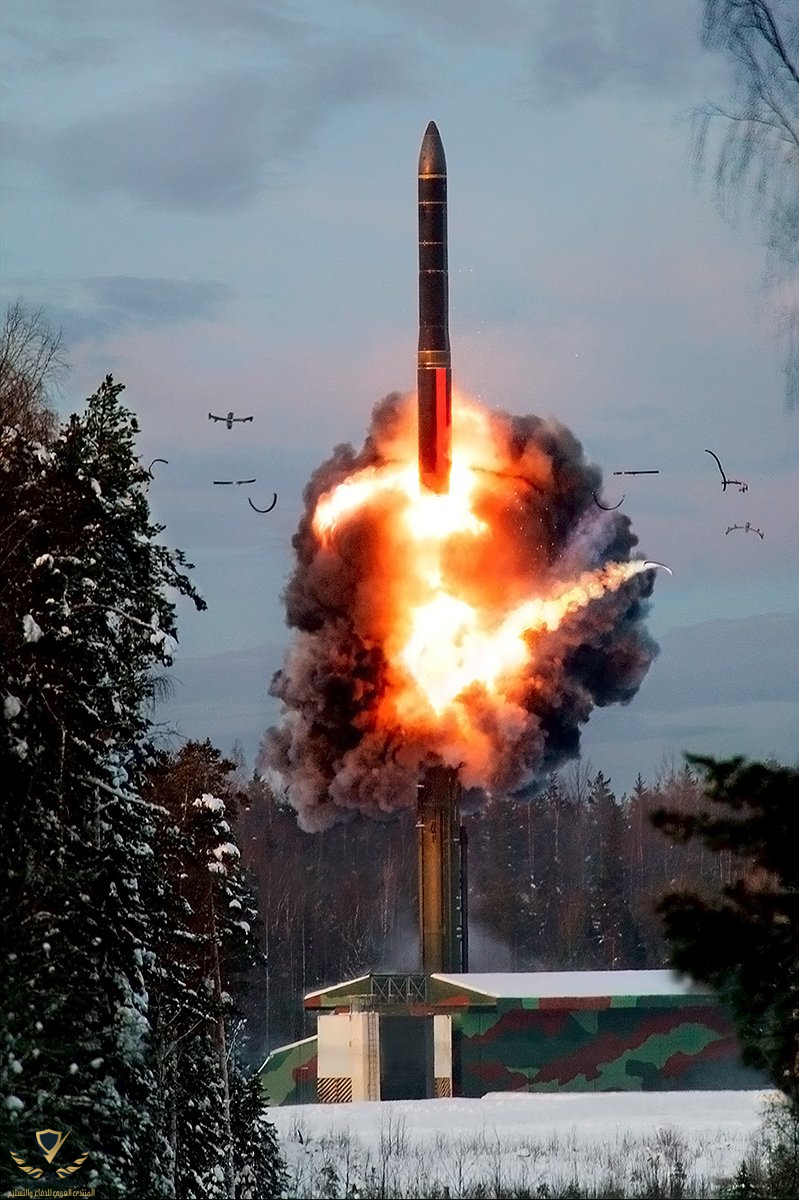

صاروخ يارس

صاروخ التوبول-أم

التساؤولات:
أولا: هل هذه الظاهرة متواجدة على الصواريخ الاستراتيجية للدول الأخرى؟
ثانيا: ما هو دور هذه الحلقات ولماذا تنفصل الحلقات بهذا الشكل ؟
​

---

Makayev
​



[Flanker2000]

سبق وان لاحظتها في صاروخ كوريا الشمالية



[Ozone]

اتوقع انها لتثبيت الطاروخ في الحاوية الخاصه به... مجرد توقع شخصي



[ابوبكر الصريف]

ممكن ان تكون لمنع الصاروخ اثناء الاطلاق من الاهتزاز لكي تكون قوه الطرد متساويه علي مركز اتزان الصاروخ؟



[Makeyev]

شكرا للجميع على إثراء الموضوع بالمشاركات الهادفة​

---

ممكن ان تكون لمنع الصاروخ اثناء الاطلاق من الاهتزاز لكي تكون قوه الطرد متساويه علي مركز اتزان الصاروخ؟

فعلا إجابتك هي الأقرب وذلك من خلال ملاحظة أن الصواريخ الروسية المذكورة تعتمد على الإطلاق البارد! ومن خلال محاولة البحث عن نظير لهذه العملية في الصواريخ الأمريكية حيث يعتبر صاروخ بيسكيبر هو أول صاروخ يعتمد على الإطلاق البارد (مع استثناء الصواريخ الاستراتيجية للغواصات) حيث اعتمدت أمريكا على مصفوفة قراميد البولي يوريثين الخاص المغطى بمادة تشبه مادة التفلون.

وهنا على بدن الصاروخ

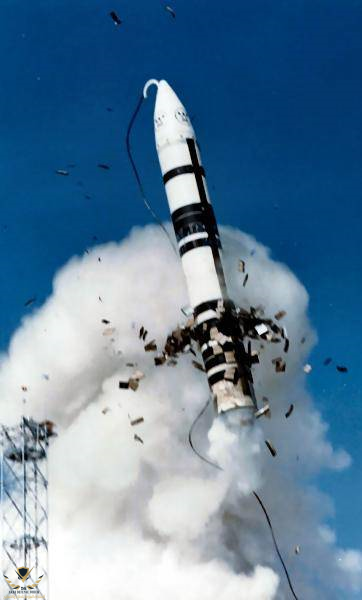

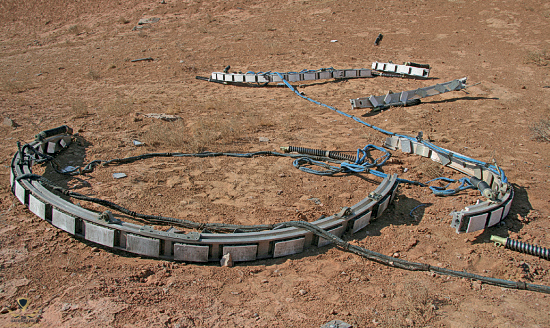

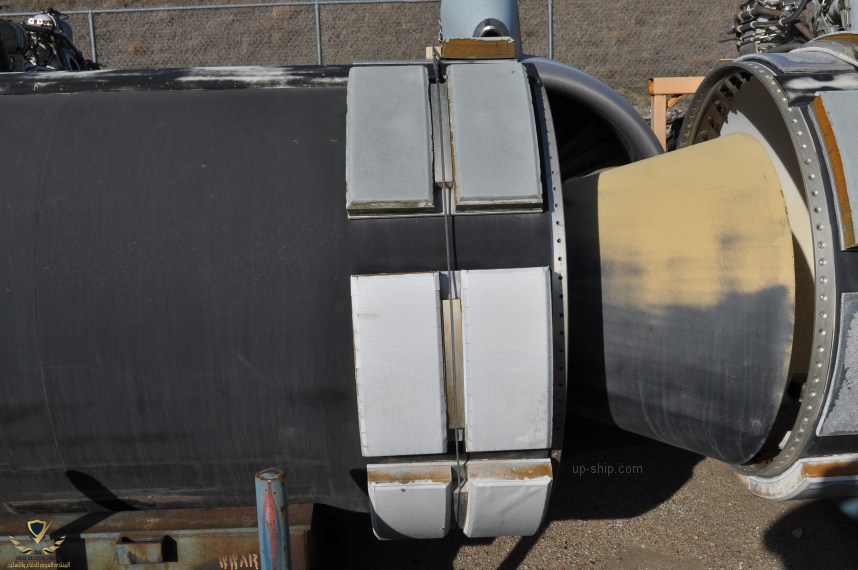

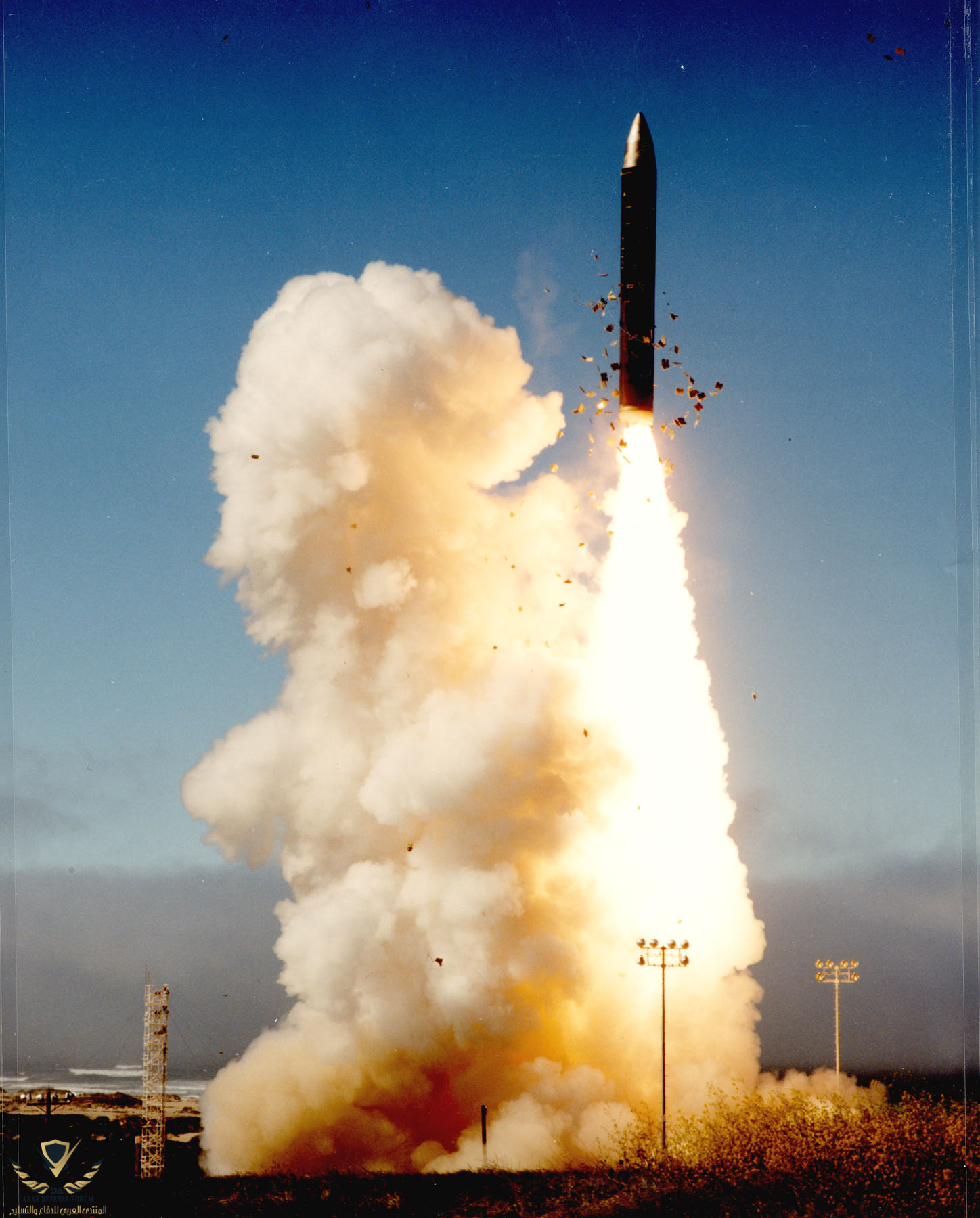

قراميد ماصة للصدمات - تساعد الصاروخ على الخروج من الحاوية - تتساقط بعيدًا عند إطلاق صاروخ بيسكيبر ​

إشعال محرك المرحلة الأولى للصاروخ العامل بالوقود الصلب مع استمرار سقوط القراميد الماصة للصدمات. ​

وهنا صور من اختبارات

مقطع مرئي

​

اتوقع انها لتثبيت الطاروخ في الحاوية الخاصه به... مجرد توقع شخصي

في الصاروخ الأمريكي الاستراتيجي الخفيف ميدغيتمان تم ذكر ذلك!​

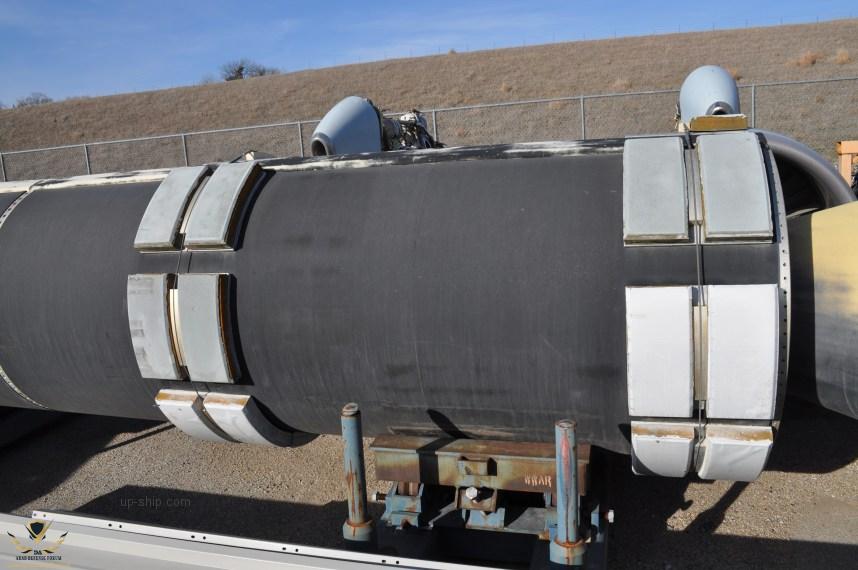

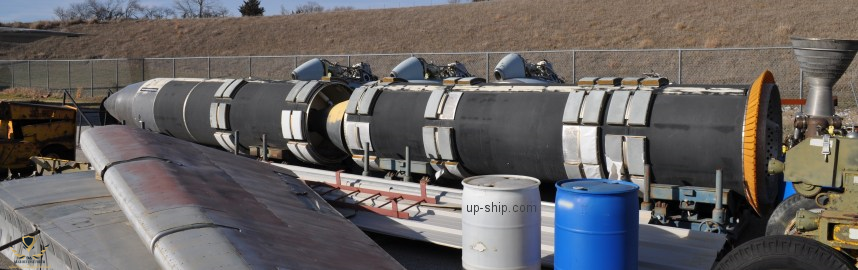

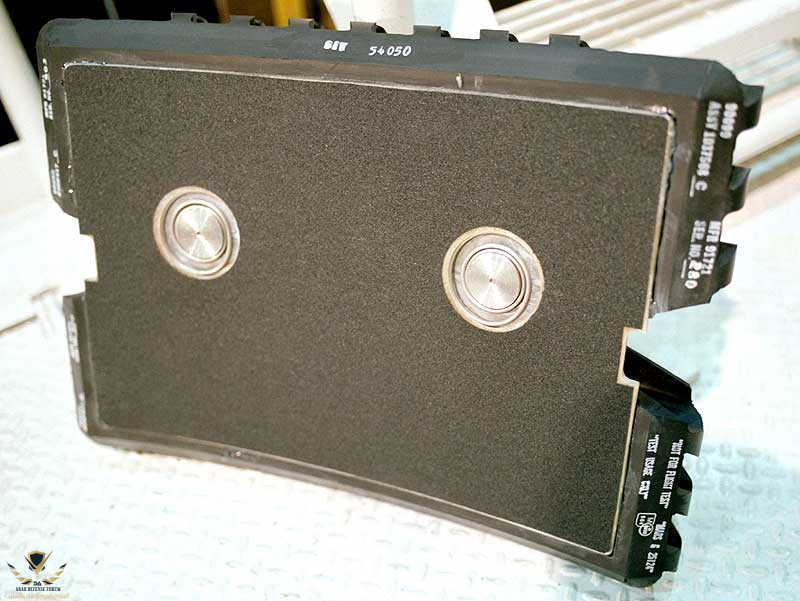

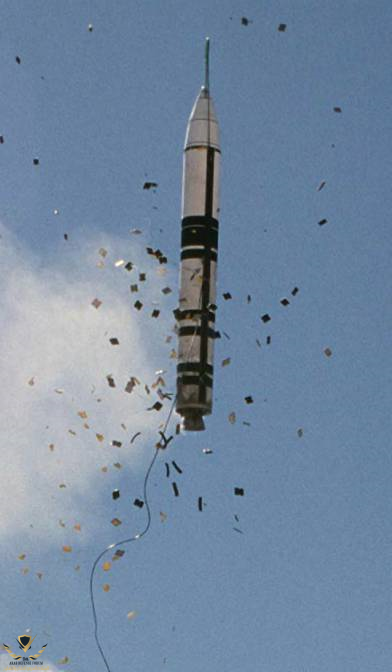

تم تثبيت الصاروخ في حاوية النقل والإطلاق بواسطة مجموعة مصفوفة من قراميد البولي يوريثين الخاص المغطى بمادة تشبه مادة التفلون. كانت بمثابة ماص للصدمات ويتم إزالتها تلقائيًا عندما يخرج الصاروخ من الحاوية. ​

وهنا على بدن الصاروخ

مقطع مرئي

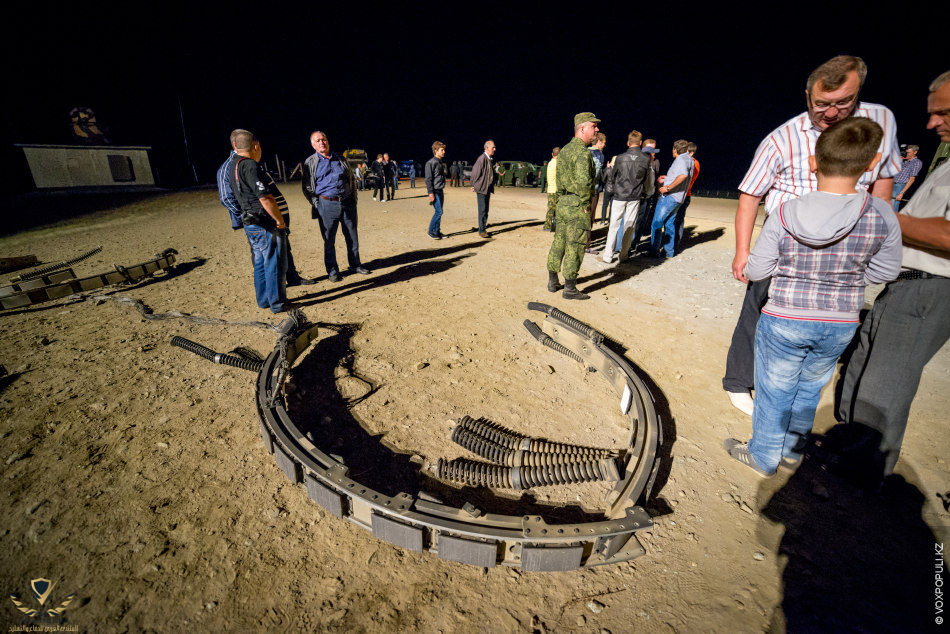

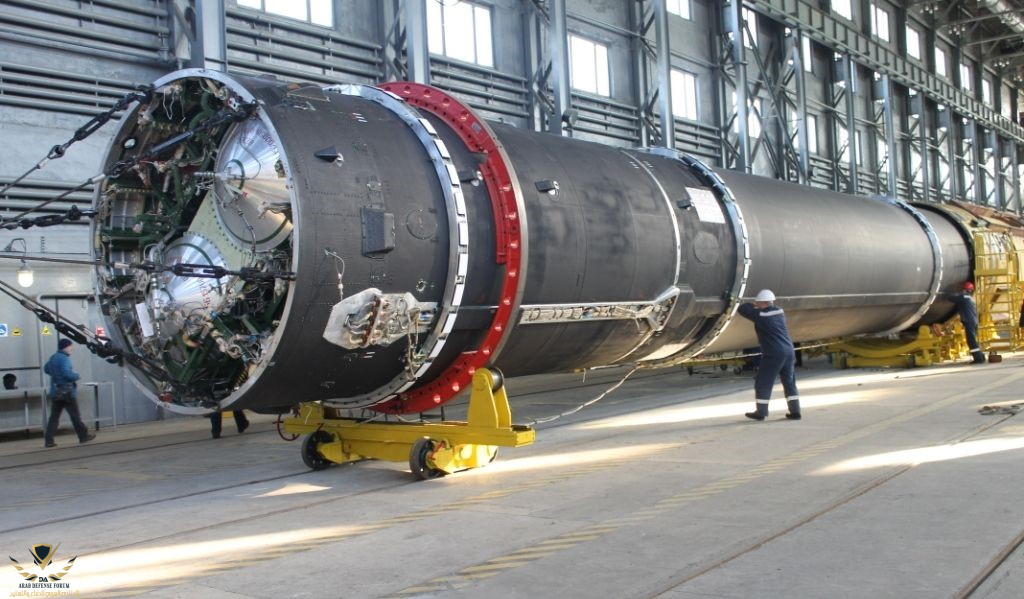

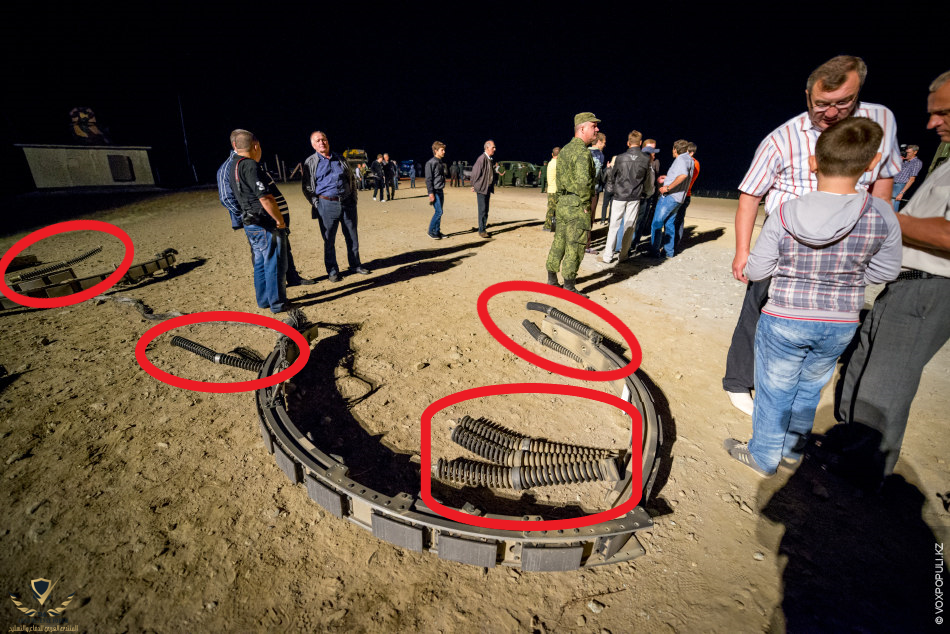

يمكن ملاحظة أن الحلقات على بدن الصواريخ الروسية تحتوي على نابض (spring) ما يعزز نظرية أنها ماصات للصدمات!

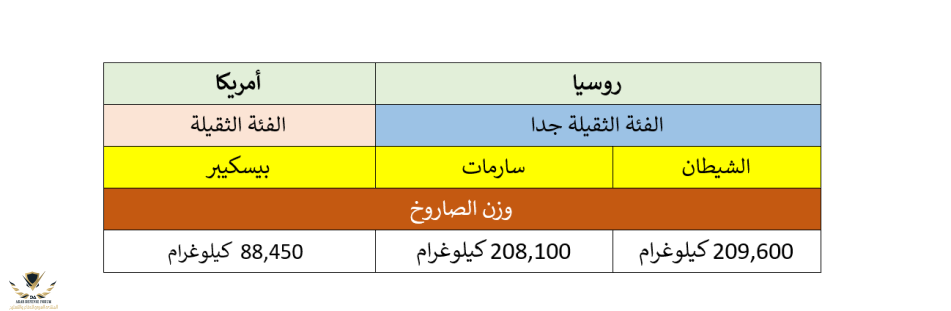

وإذا ما قارنا وزن الصواريخ الروسية الشيطان وسارمات مع أقرب نظير أمريكي وهو صاروخ بيسكيبر
يمكن أن نرى الإبداع والعبقرية الروسية في ابتكار حل يتسم بالبساطة لصواريخ من الفئة الثقيلة جدا حيث تتفرد روسيا بها!

---

Makeyev​



[Makeyev]

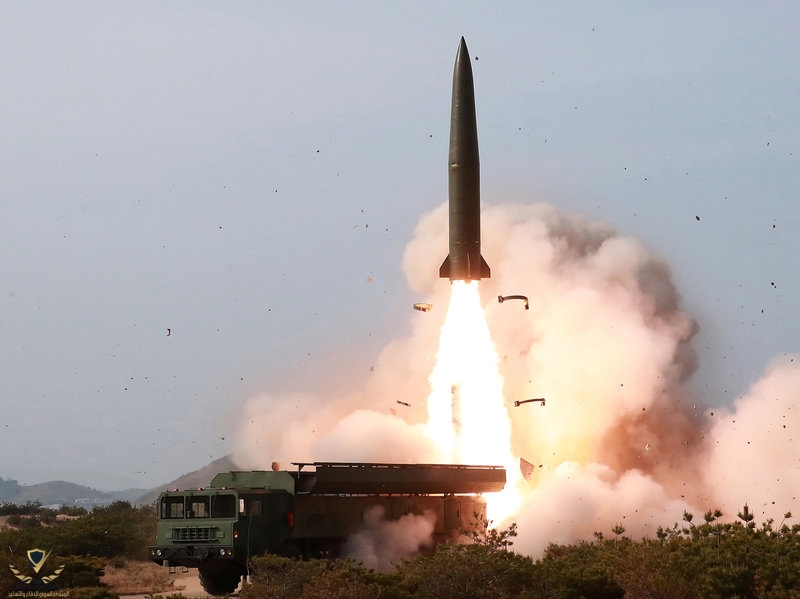

سبق وان لاحظتها في صاروخ كوريا الشمالية

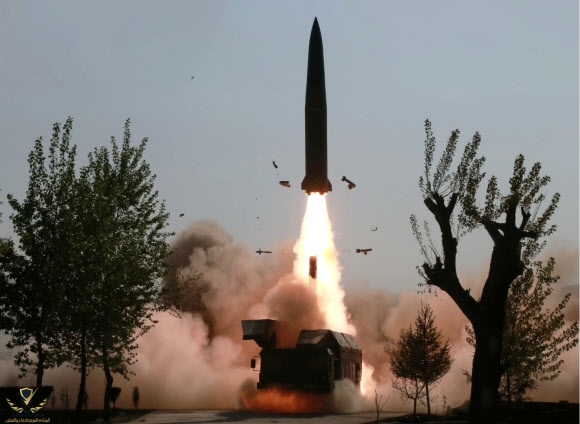

مشاهدة المرفق 376738مشاهدة المرفق 376739

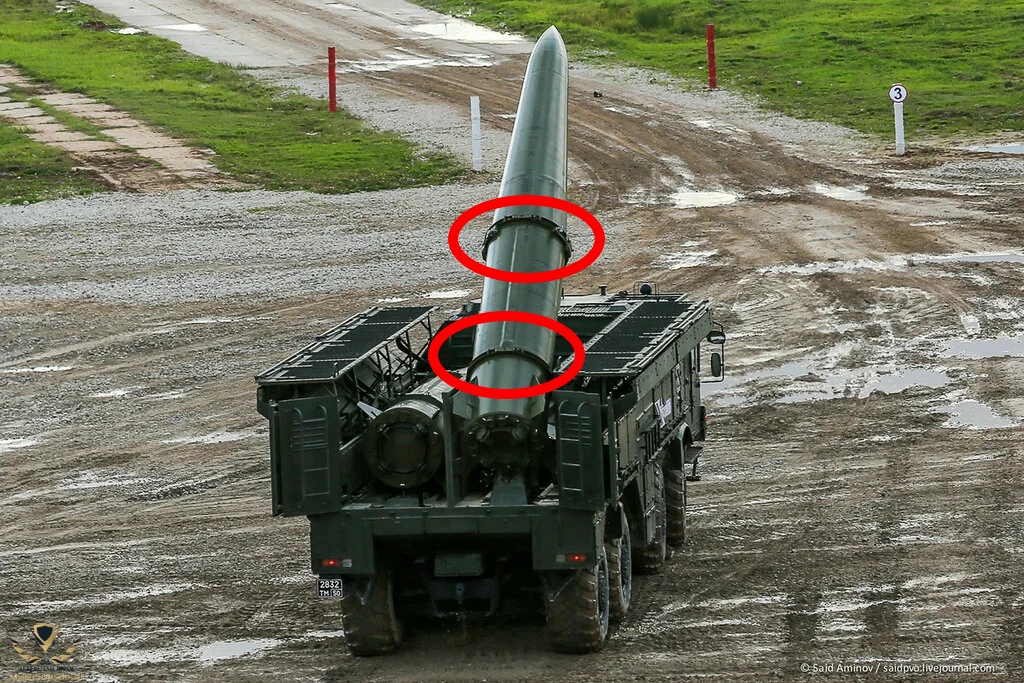

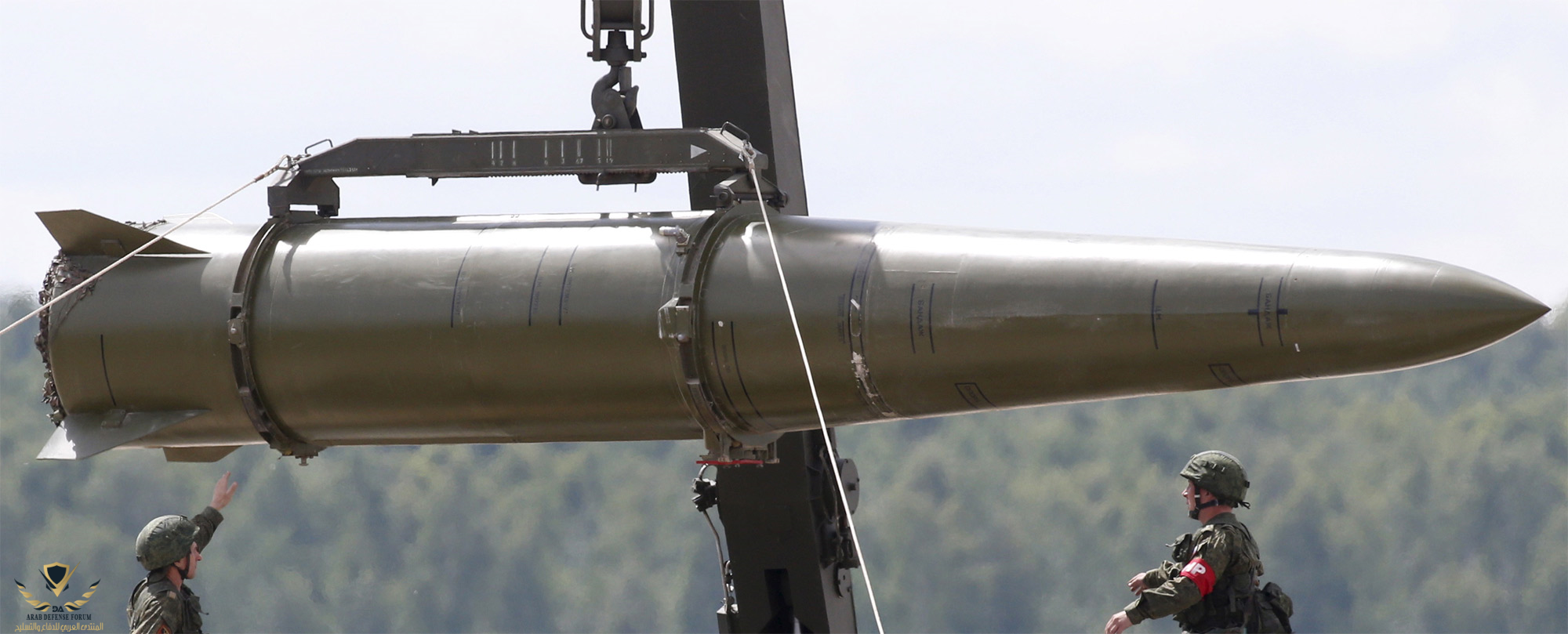

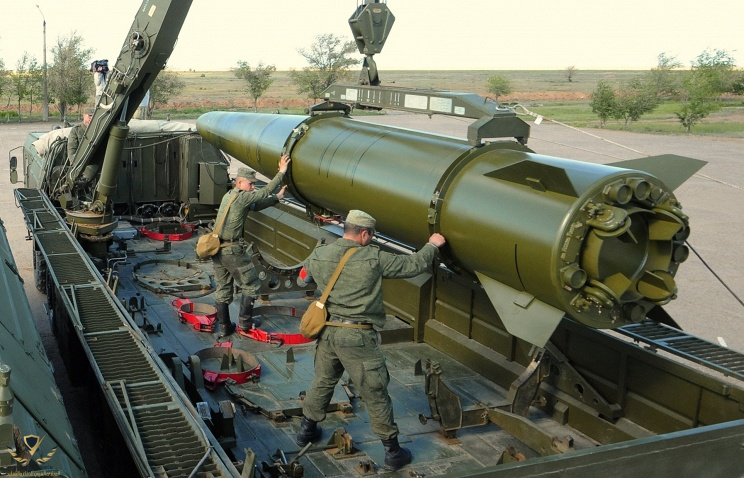

صاروخ اسكندر الروسي تظهر فيه الحلقات بشكل واضح

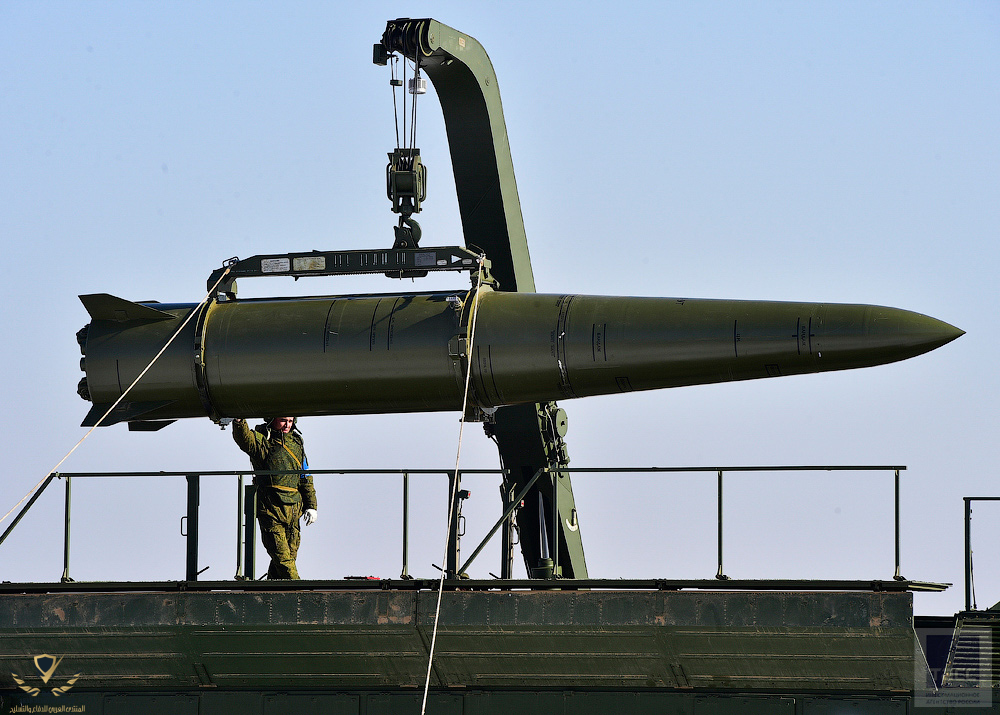

حيث تستخدم لتحميل الصاروخ على العربة أيضا

​

مقطع مرئي لعملية الإطلاق

​



[TU-95-II]

اتفق مع @bacr
مع قوة الدفع الغازي لحاوية الاطلاق البارد
اي احتكاك مع الحاوية نفسها سيآثر بالسلب على جسد الصاروخ مما يزيد من احتمالية حدوث تسرب او انفجار خارج او داخل الحاوية.. يظهر جليا هذا الأمر بالسارمات و النابض مع الحلقات..

حسب ما بحثت بالطبع و لا يعدو عن كونه رائي شخصي أراه الأقرب للصواب.



[Makeyev]

مشاهدة المرفق 377974


اتفق مع @bacr
مع قوة الدفع الغازي لحاوية الاطلاق البارد
اي احتكاك مع الحاوية نفسها سيآثر بالسلب على جسد الصاروخ مما يزيد من احتمالية حدوث تسرب او انفجار خارج او داخل الحاوية.. يظهر جليا هذا الأمر بالسارمات و النابض مع الحلقات..

حسب ما بحثت بالطبع و لا يعدو عن كونه رائي شخصي أراه الأقرب للصواب.

شكرا على المعلومات القيمة!

أولا: هل هذا الأمر متعلق بالصواريخ ذات الأبعاد الأطول؟ فمثلا لا يبدو أن هذه الحلقات موجودة في صواريخ الدفاع الجوي الروسي والتي تستخدم الاطلاق البارد حيث تنطلق من حاويات!

ملاحظة: الحطام الذي يخرج مع الصاروخ هو غطاء الحاوية هكذا يبدو من المقطع المرئي، على الرغم من أن حجم الحطام يبدو أنه أكبر من مجرد غطاء الحاوية! فهل هناك حلقات تخرج معها؟

مقطع مرئي

ثانيا: لماذا نرى الحلقات في صاروخ الاسكندر مع العلم أنه ليس في حاوية؟ ولا يستخدم الاطلاق البارد؟​



[Flanker2000]

شكرا على المعلومات القيمة!

أولا: هل هذا الأمر متعلق بالصواريخ ذات الأبعاد الأطول؟ فمثلا لا يبدو أن هذه الحلقات موجودة في صواريخ الدفاع الجوي الروسي والتي تستخدم الاطلاق البارد حيث تنطلق من حاويات!

ملاحظة: الحطام الذي يخرج مع الصاروخ هو غطاء الحاوية هكذا يبدو من المقطع المرئي، على الرغم من أن حجم الحطام يبدو أنه أكبر من مجرد غطاء الحاوية! فهل هناك حلقات تخرج معها؟

مقطع مرئي
مشاهدة المرفق 377998

ثانيا: لماذا نرى الحلقات في صاروخ الاسكندر مع العلم أنه ليس في حاوية؟ ولا يستخدم الاطلاق البارد؟​

هل انت تعرف الاجابات؟



[Makeyev]

هل انت تعرف الاجابات؟

كلا!



[Flanker2000]

لا يبدو أن هذه الحلقات موجودة في صواريخ الدفاع الجوي الروسي والتي تستخدم الاطلاق البارد حيث تنطلق من حاويات!

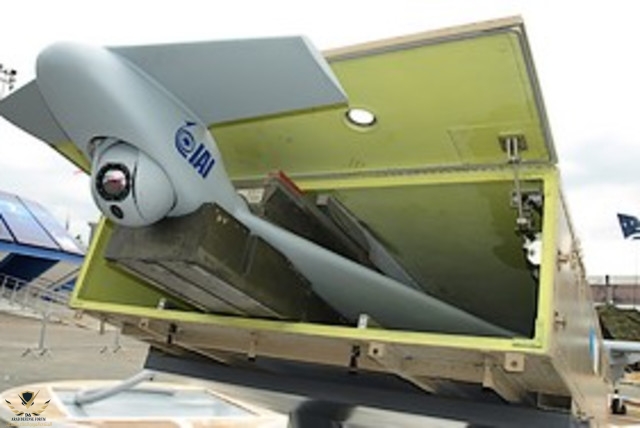

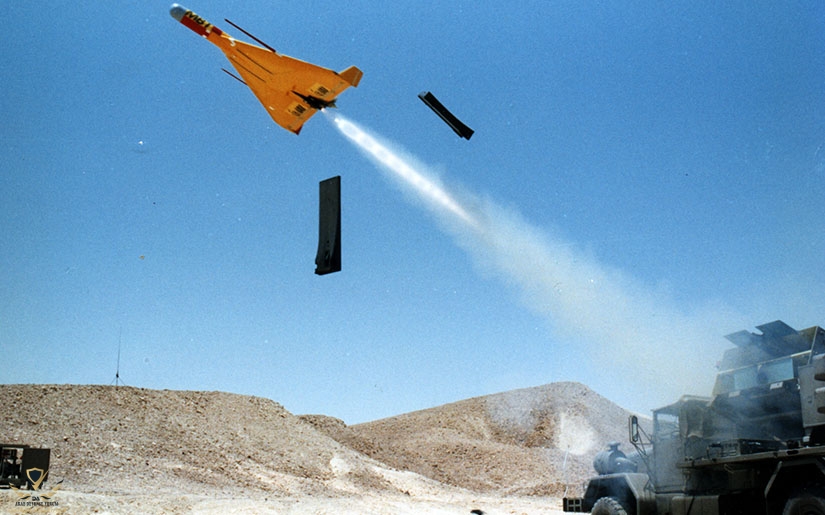

اعتقد تستخدم وسائد مثل هذه توضع بين الصاروخ والحاوية لمنع الاحتكاك وكذلك تثبت الصاروخ في الحاوية وتمنع تحركه داخلها



[Flanker2000]

اعتقد تستخدم وسائد مثل هذه توضع بين الصاروخ والحاوية لمنع الاحتكاك وكذلك تثبت الصاروخ في الحاوية وتمنع تحركه داخلها
مشاهدة المرفق 378006مشاهدة المرفق 378007

الوسائد في حاوية صاروخ الباتريوت



[Flanker2000]

لماذا نرى الحلقات في صاروخ الاسكندر مع العلم أنه ليس في حاوية؟ ولا يستخدم الاطلاق البارد؟

الحلقات في الاسكندر للتثبيت على القاذف
مثل الحلقات الموجودة في هذا الصاروخ الامريكي



[larbi]

واحدة لاجل الثبات وواحد لتفادي احتكاك البدن الهش

أولا: هل هذا الأمر متعلق بالصواريخ ذات الأبعاد الأطول؟ فمثلا لا يبدو أن هذه الحلقات موجودة في صواريخ الدفاع الجوي الروسي والتي تستخدم الاطلاق البارد حيث تنطلق من حاويات!

ال S-300 based systems فيها اشبه بالسكة



[TU-95-II]

شكرا على المعلومات القيمة!

أولا: هل هذا الأمر متعلق بالصواريخ ذات الأبعاد الأطول؟ فمثلا لا يبدو أن هذه الحلقات موجودة في صواريخ الدفاع الجوي الروسي والتي تستخدم الاطلاق البارد حيث تنطلق من حاويات!

ملاحظة: الحطام الذي يخرج مع الصاروخ هو غطاء الحاوية هكذا يبدو من المقطع المرئي، على الرغم من أن حجم الحطام يبدو أنه أكبر من مجرد غطاء الحاوية! فهل هناك حلقات تخرج معها؟

مقطع مرئي
مشاهدة المرفق 377998

ثانيا: لماذا نرى الحلقات في صاروخ الاسكندر مع العلم أنه ليس في حاوية؟ ولا يستخدم الاطلاق البارد؟​

على حسب تصميم الحاوية نفسه و تكلفته..

أيضا حجم الصاروخ نفسه يمثل تحدي ما بين صومعة أرضية و حاوية متنقلة..

بالنسبة للاسكندر بحثت لكن للأسف لايوجد اي معلومات يمكن فيها تحديد لماذا يتم استخدام حلقات بنفس منصته و طريقة اطلاقه..

أسئلة جميلة



[TU-95-II]

الحلقات في الاسكندر للتثبيت على القاذف

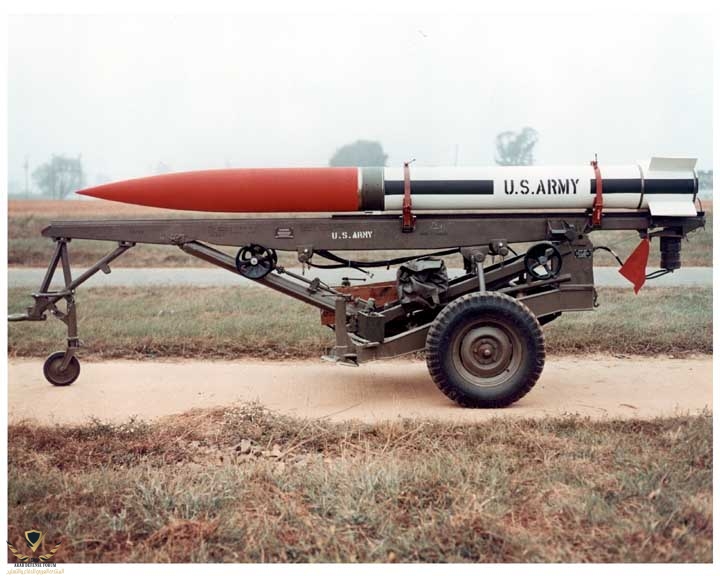

مثل الحلقات الموجودة في هذا الصاروخ الامريكي
مشاهدة المرفق 378014

هل النسخة الكورية الجنوبية او الصينية توجد بها؟



[TU-95-II]

واحدة لاجل الثبات وواحد لتفادي احتكاك البدن الهش

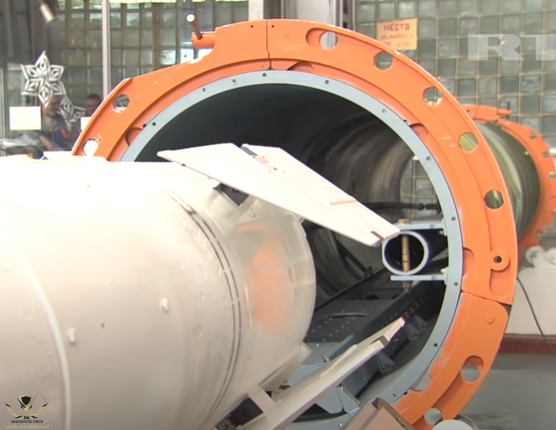

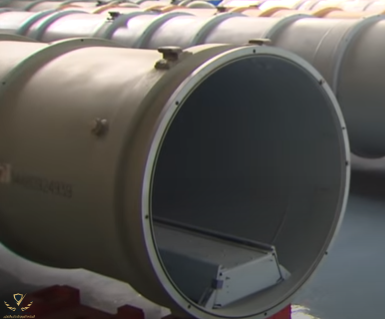

مشاهدة المرفق 378010مشاهدة المرفق 378013مشاهدة المرفق 378015

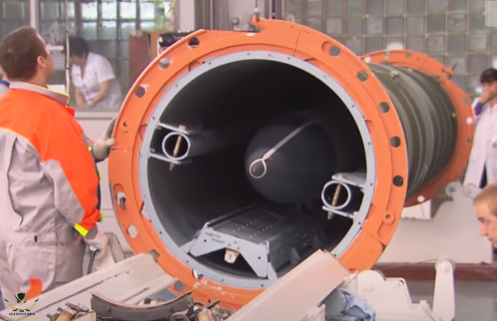

ال S-300 based systems فيها اشبه بالسكة

هل الأمر سيان لحاويات mk41 و عائلتها او الحاويات الاخرى للسفن..



[Flanker2000]

هل النسخة الكورية الجنوبية او الصينية توجد بها؟

لا
لانها تطلق من حاويات



[Makeyev]

مشاهدة المرفق 377974


اتفق مع @bacr
مع قوة الدفع الغازي لحاوية الاطلاق البارد
اي احتكاك مع الحاوية نفسها سيآثر بالسلب على جسد الصاروخ مما يزيد من احتمالية حدوث تسرب او انفجار خارج او داخل الحاوية.. يظهر جليا هذا الأمر بالسارمات و النابض مع الحلقات..

حسب ما بحثت بالطبع و لا يعدو عن كونه رائي شخصي أراه الأقرب للصواب.

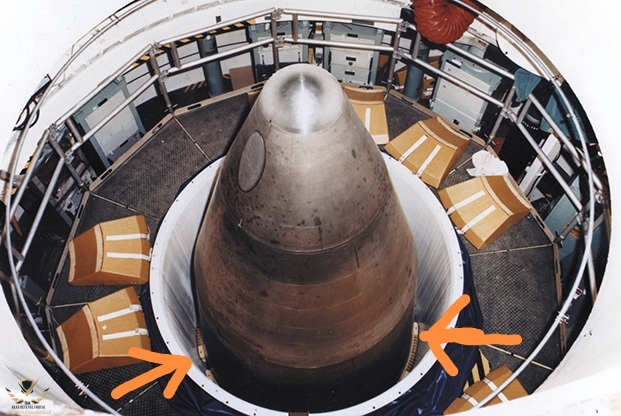

للتوضيح:

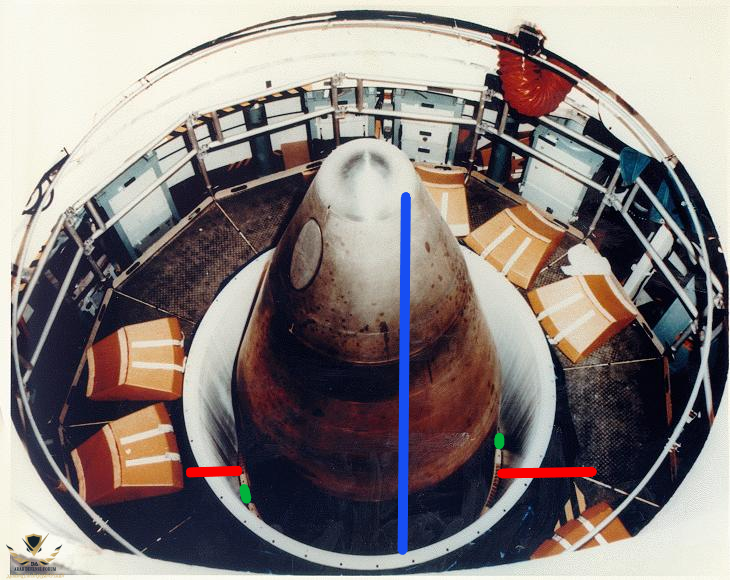

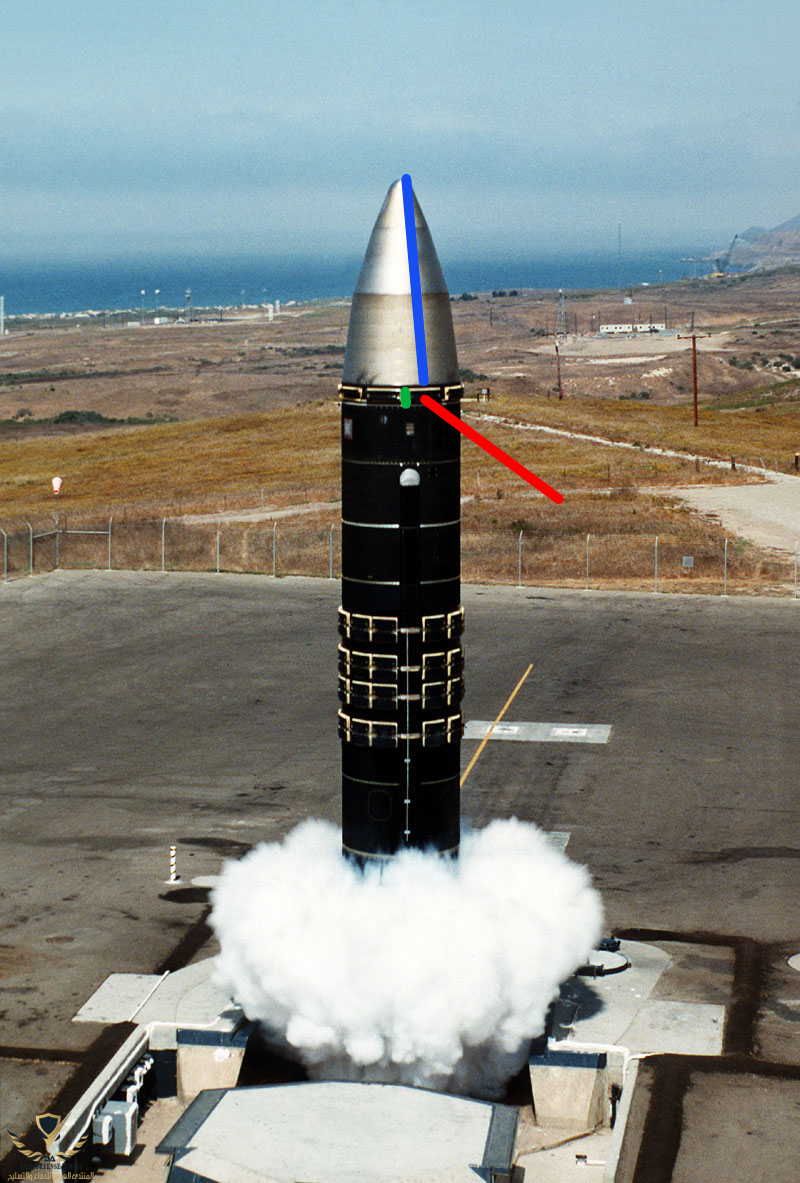

هذه الصورة ليست لصاروخ السارمات وإنما لصاروخ بيسكيبر الأمريكي وما يظهر هي مصفوفة قراميد البولي يوريثين الخاص المغطى بمادة تشبه مادة التفلون

يمكن ملاحظة أن اللون الازرق لغطاء الرأس الحربي واللون الأحمر للقراميد واللون الأخضر للفراغ بين القراميد!

صاروخ السارمات فيه تقارب من صاروخ الشيطان

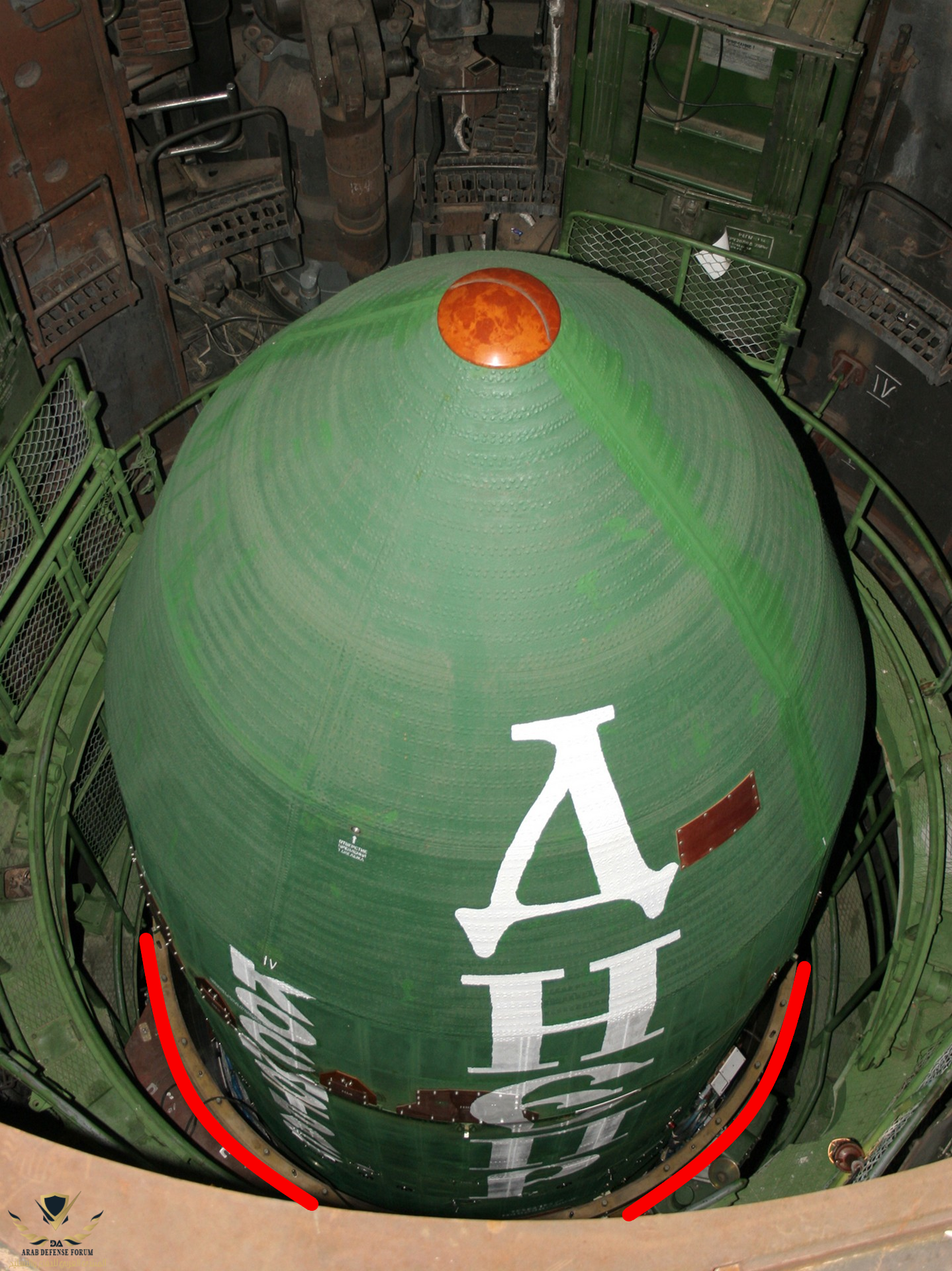

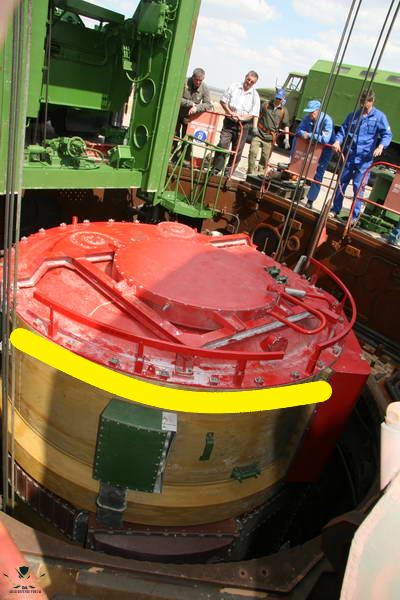

وهنا الصومعة لصاروخ الشيطان وما هو مشار إليه باللون الأحمر يبدو أنه حاوية الصاروخ

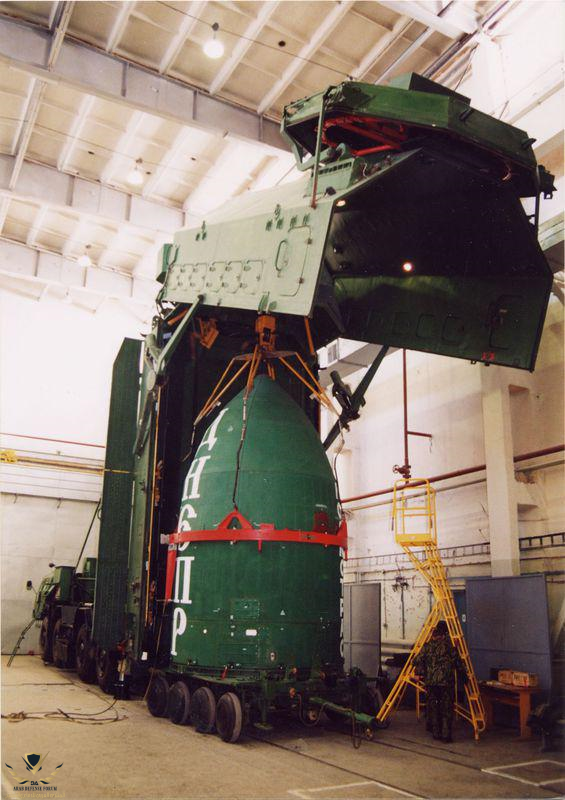

يتم إزالة الغطاء الأحمر في وقت لاحق لتركيب رأس الصاروخ

---

اعتقد تستخدم وسائد مثل هذه توضع بين الصاروخ والحاوية لمنع الاحتكاك وكذلك تثبت الصاروخ في الحاوية وتمنع تحركه داخلها
مشاهدة المرفق 378006مشاهدة المرفق 378007

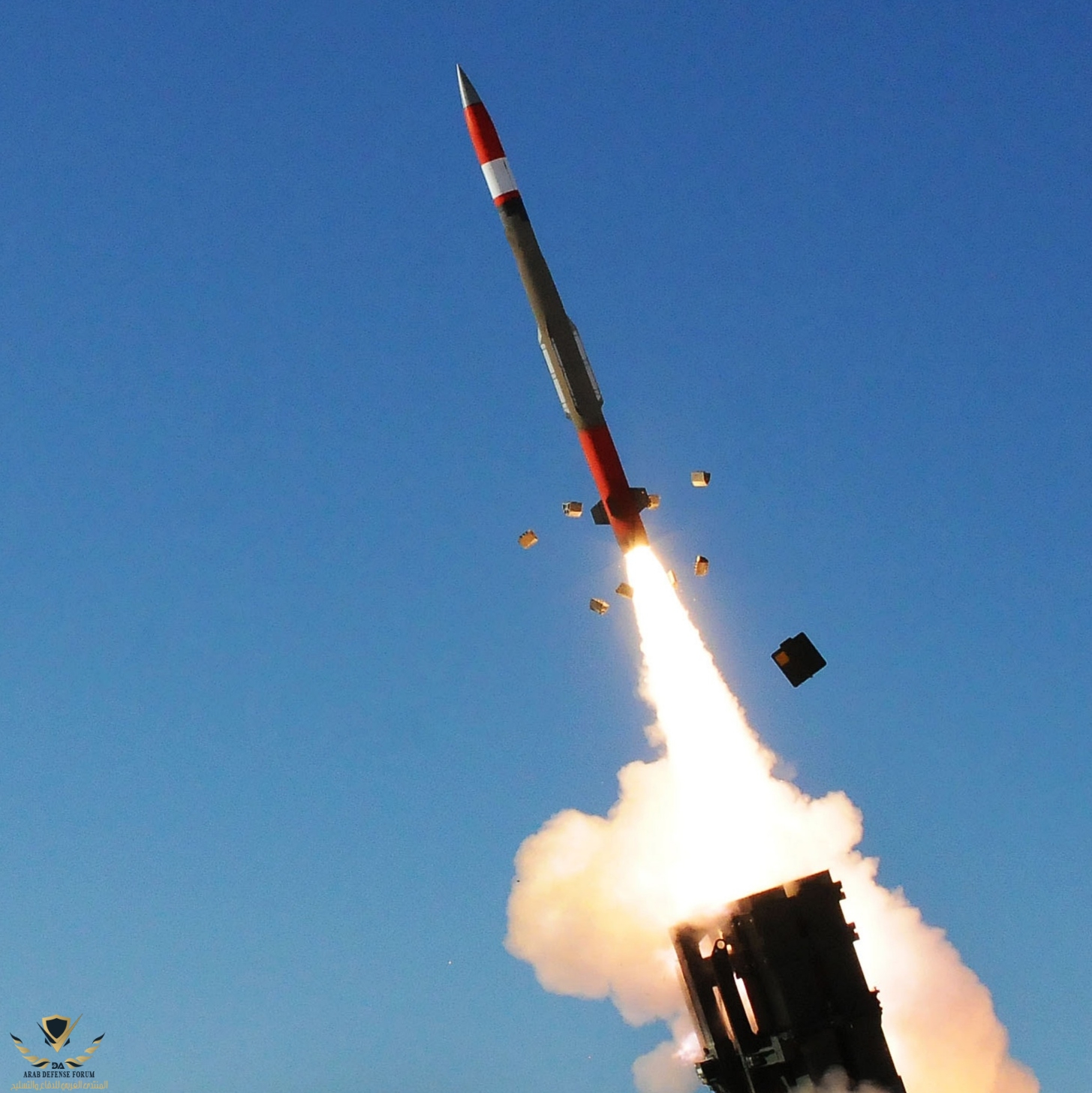

الوسائد في حاوية صاروخ الباتريوت
مشاهدة المرفق 378011

هل بالإمكان ذكر الاسم العلمي لهذه الوسائد؟

أيضا في الصاروخ الفرنسي إكزوست أشبه بالوسائد!

مقطع مرئي

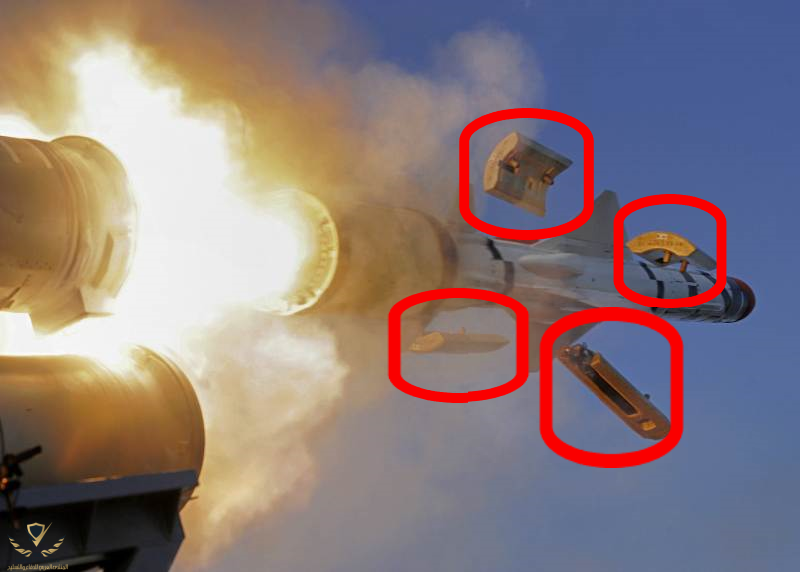

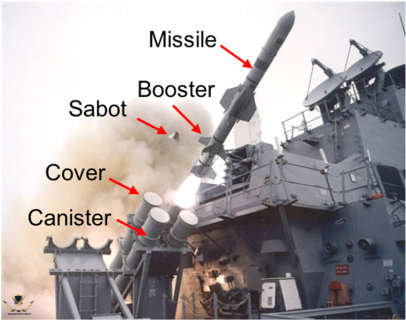

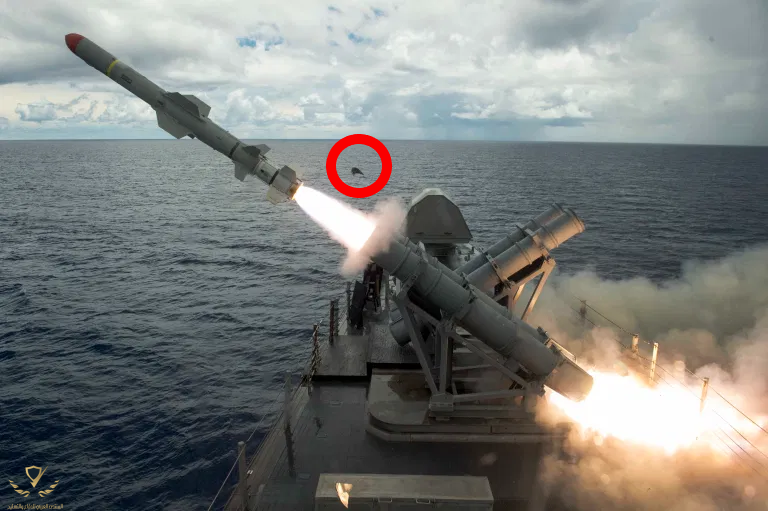

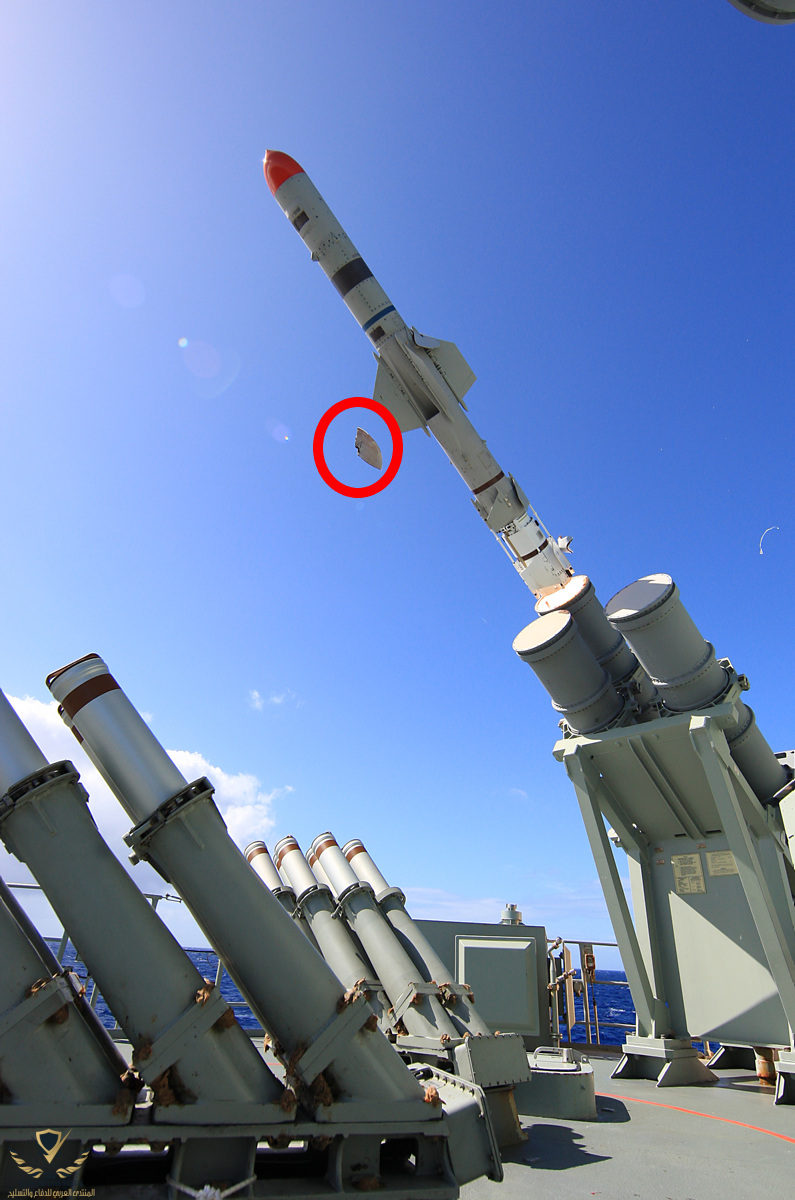

كذلك توجد في صاروخ الهاربون قطعة يطلق عليها Sabot

​

---

مثال آخر :
الصاروخ الهندي Agni-V الذي يستخدم الاطلاق البارد يخرج من الحاوية مع غياب الحلقات على بدنه!

مقطع مرئي



[Makeyev]

سبق وان لاحظتها في صاروخ كوريا الشمالية

مشاهدة المرفق 376738مشاهدة المرفق 376739

هذا الصاروخ بحسب وكالة الأخبار أسوشيتد برس فيه بصمة تكنولوجية من صاروخ الإسكندر الروسي!​

The missiles bear a strong resemblance to the Russian-designed Iskander, a short-range, nuclear-capable ballistic missile that has been in the Russian arsenal for more than a decade.​

“There are Russian technology fingerprints all over it,” said Marcus Schiller, a leading expert on North Korean missiles who is based in Germany.​
