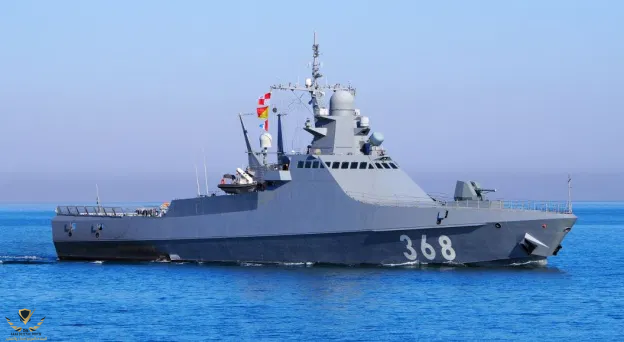

سفينة الدورية فئة Project 22160

desert falcon

والكاظِمين الغَيظ وَالعَافِين عن الناس
صقور الدفاع
إنضم
18 أغسطس 2020
المشاركات
8,203
التفاعل
23,945 394 1
الدولة
Morocco
باسم الله الرحمان الرحيم

معلومات عامة :

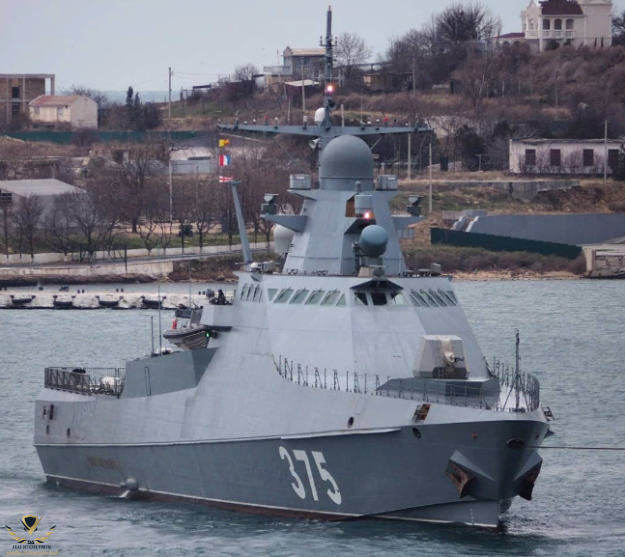

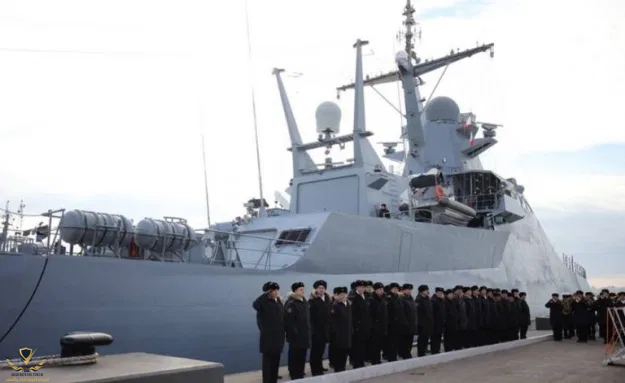

سفن دورية من فئة project 22160 التي سميت على اسم A.M Gorky والمقصود استخدامها من قبل قيادة أسطول البحر الأسود التابع للبحرية الروسية. تم تصميم السفن من قبل شركة تصميم السفن الروسية JSC Severnoye.
والغرض الرئيسي من هذه السفن هو القيام بمهام مثل الدوريات والرصد والحماية في المنطقة الاقتصادية الخالصة والمياه الإقليمية لروسيا في البحار المفتوحة والمغلقة. ويمكن أيضا أن تستخدم لتوفير الحماية للسفن في العبور، فضلا عن القواعد البحرية ضد هجوم العدو في زمن الحرب.
ومن المهام الأخرى للسفينة دوريات البحث والإنقاذ، ومساعدة ضحايا الكوارث، والرصد البيئي، ومكافحة أنشطة التهريب والقرصنة.
بدأ بناء اول سفينة في فبراير 2014 وتم تشغيلها في البحرية الروسية في عام 2017.

بدأ بناء سفينة الدورية الثانية في السلسلة، التي تحمل اسم ديمتري روجاتشيف، في يوليو 2014. وقد أقيم حفل وضع السفينة الثالثة، التي تم بناءها بافل ديرزافين، في فبراير 2016.


اسم
رقم
منصوص عليها
اطلقت
تكليف
ملاحظه
فاسيلي بكوف
No161​
26.02.2014​
08.2017​
20.12.2018​
دميتري روجاتشيف
№162​
25.07.2014​
8.04.2018​
11.06.2019​
بافل دريجافين
№163​
18.02.2016​
21.02.2019​
خطة 2020​
تحت الإنشاء، ساحة بناء السفن Zaliv، كيرتش
سيرغي كوتوف
№164​
8.05.2016​
–​
خطة 2021​
تحت الإنشاء، ساحة بناء السفن Zaliv، كيرتش
فيكتور فيليكي
№165​
25.11.2016​
–​
خطة 2022​
قيد الإنشاء
نيكولاي سيبياجين
№166​
13.01.2018​
–​
خطة 2023​
قيد الإنشاء

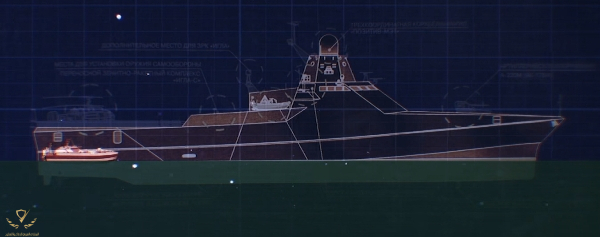

التصميم و المميزات :

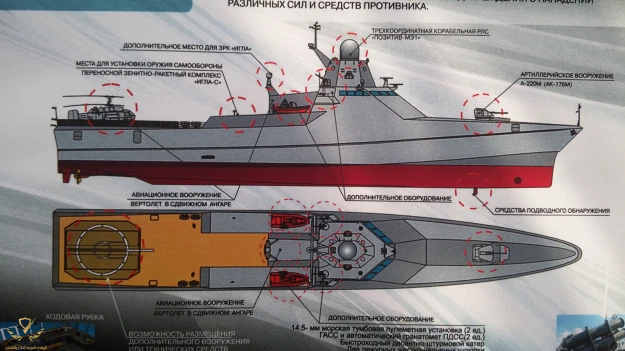

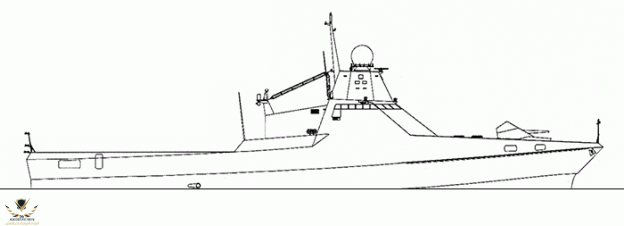

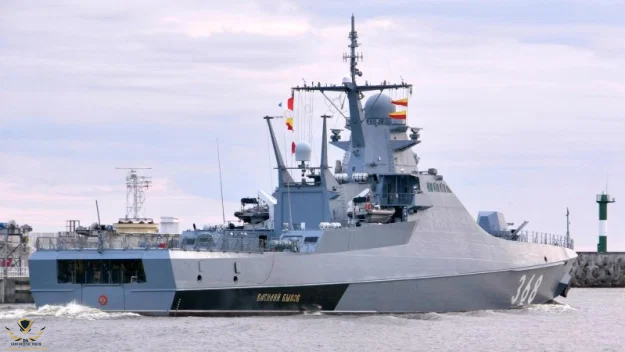

ويتميز تصميم سفينة دورية من فئة 22160 project بطول 94 متر ، 14متر وسع، و3.4 مترعلو، لديهاازاحة القياسية من 4550 طن، ويمكن أن تستوعب ما يصل إلى 80 فردا.

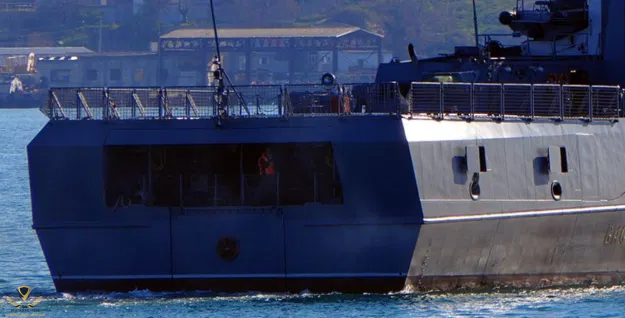

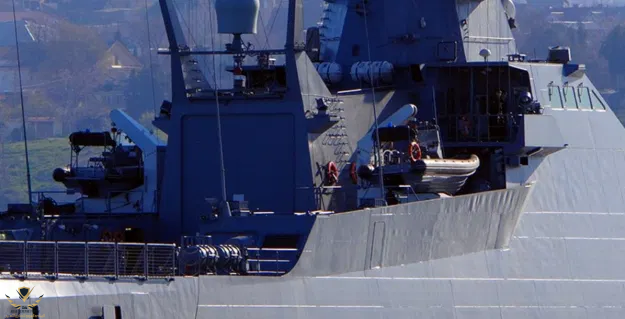

وقد تم تجهيز السفينة بسطح لحمل طائرة هليكوبتر مع مرافق في الجزء العلوي لتسهيل الإقلاع والهبوط وصيانة مروحية إنقاذ من 12 طن مثل Kamov Kа-27 PS. ويمكنها كذالك حمل قارب نفخ لمهام الدورية والنقل.

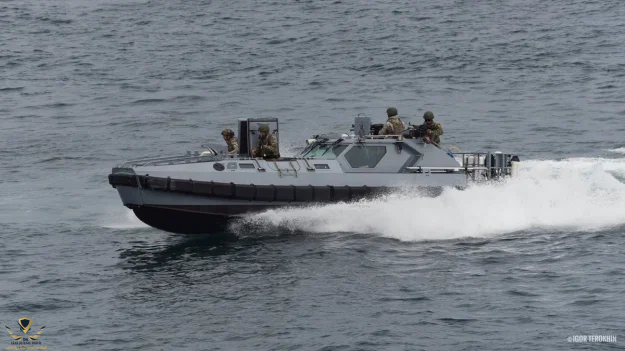

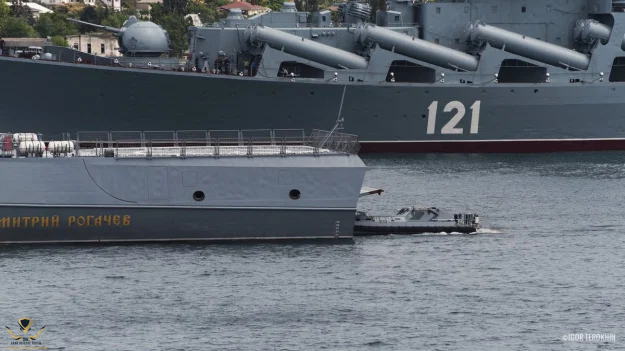

القارب الهجومي project 02800 :

project 02800 القارب هجومي مناسب للعمليات البحرية عالية السرعة ووضع الجماعات الهجومية على الشاطئ. كما يمكنها توفير الدعم الناري لمشاة البحرية وإجراء دوريات.
ويمكن أن يصل إلى سرعة 75 عقدة ، مع قدرة ممتازة على المناورة. ويمكن أن تعمل على البحر المفتوح وبالقرب من الساحل.
ومن بين مزاياها الرئيسية الشبحية والقدرة على الحمل على متن السفينة. يمكن للقارب الذى يبلغ طوله 10 امتار وعرضه 3.6 متر ان يحمل 12 من افراد الجيش ، وهو قادر على وضعها على الشاطىء فى غمضة عين .
تم تقديمه لأول مرة من قبل مصنع فيروملاند في سانت بطرسبرغ في معرض الدفاع البحري الدولي (IMDS-2017) في يوليو.

سوف تكون الكورفيتات الروسية مع اثنين من الطائرات بدون طيار:


وستكون سفن الدوريات الروسية project 22160 مجهزة بالطائرات بدون طيار للبحث عن الغواصات ومسح الشواطئ، وتوفيراحداثيات الاستهداف. تتلاءم مع حاوية أو حاويتين معياريتين يمكن تركيبهما على سطح السفينة. "يضم المجمع طائرتي هليكوبتر من دون طيار BPV-500. مع أقصى كتلة الإقلاع هو 500 كجم، وطول جسمها أقل من 5 م وحمولة تصل إلى 150 كجم. يمكن أن تبقى في السماء لمدة تصل إلى خمس ساعات ونصف، وتعمل على مسافة مدى يصل إلى 320 كم "

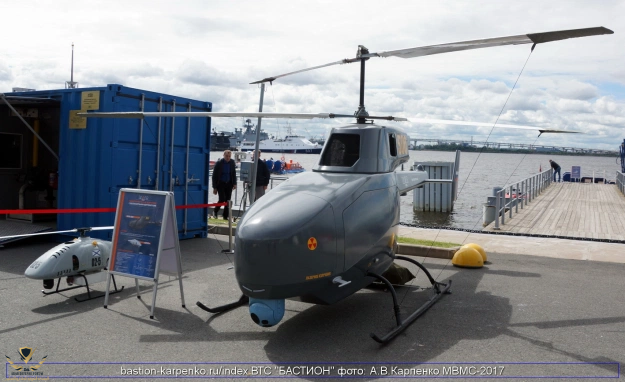

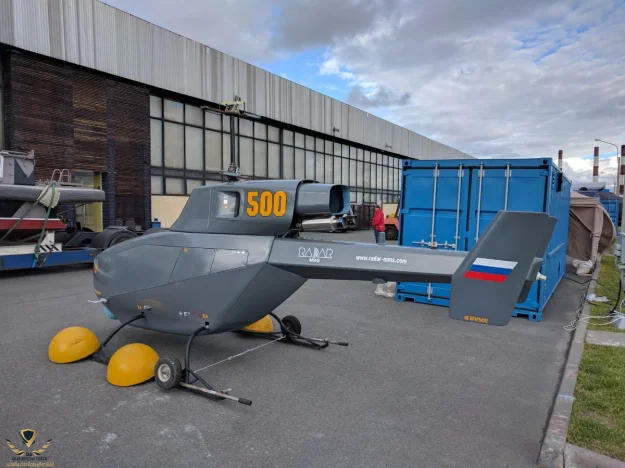

طائرة الهيليكوبتر بدون طيار MMS BPV-500 :

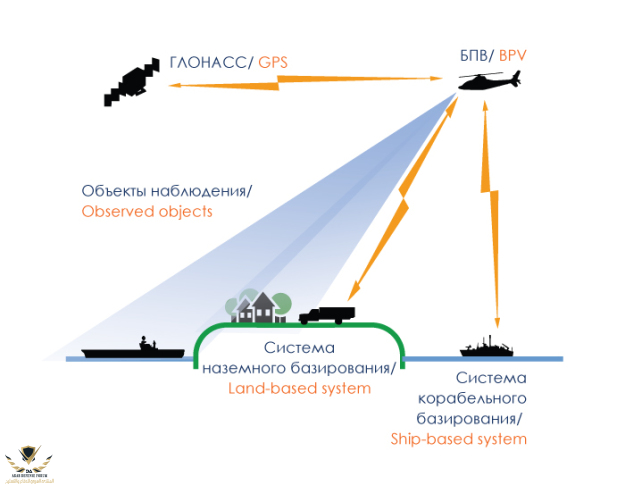

أصدرت شركة MMS التي تتخذ من روسيا مقراً لها المزيد من التفاصيل عن نظام طائراتها غير المأهولة BPV-500 (VTOL) في معرض MAKS 2017 الجوي في جوكوفسكي بالقرب من موسكو.
وقال ممثل MMS سيرغي بروكوفييف جين أن BPV-500 مصممة للعمل من المركبات البرية والبحرية، بهدف تحقيق مجموعة من المهام.
"وقد تم تصميم BPV-500 وفقا لميول التنمية VTOL العالمية. يمكن للهيئات العسكرية ووكالات إنفاذ القانون استخدام الطائرة للقيام بمهام البحث والإنقاذ ، والدوريات ، ومكافحة الإرهاب".
وتتألف الطائرات الموحدة من طراز UAS من مركبة جوية واحدة من طراز BPV-500، وعناصر مراقبة أرضية تتميز باثنين من محطات العمل، ومعدات الاتصالات، ومجموعة من حمولات الطائرة. ويمكن تركيب محطات المراقبة على متن السفن البحرية أو دمجها على متن مركبات أرضية.
وأوضح بروكوفييف أن المركبة الجوية تعتمد على طائرة هليكوبتر من طراز روتور-فلايت ولا تستخدم سوى مكونات روسية الصنع.


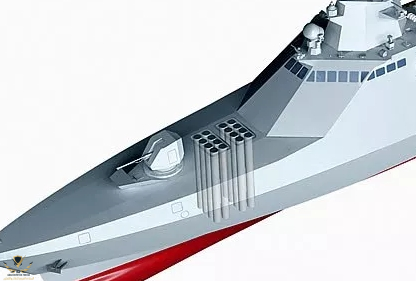

تسليح project 22160 :

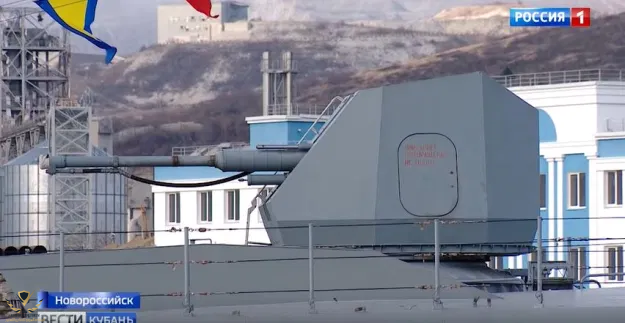

project 22160 مسلحة مع سلاح مدفعية 57 مليمتر А-220М على القوس من سطح السفينة مع معدل لاطلاق النار من 300 طلقة بالدقيقة، تم تصميم المدفع ضد التهديدات سواء من الجو والسطح والأهداف الساحلية. يتم تركيب مدفعين رشاشين ثقيلين عيار 14.5 ملم على سطح الجسر.

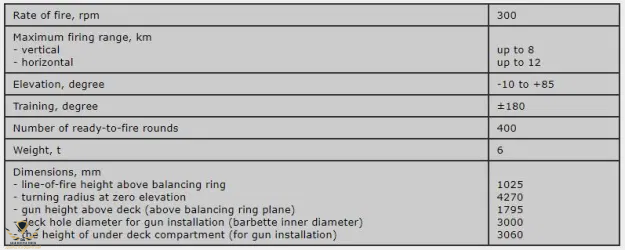

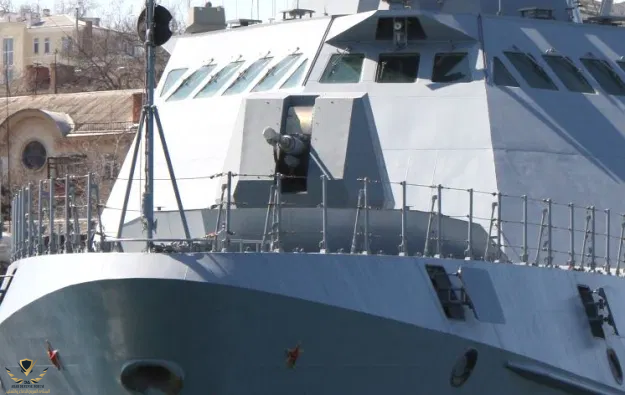

سلاح المدفعية البحرية 57 مليمتر А-220М :

سلاح 57 ملم التلقائي السريع لاطلاق النار هو نسخة مطورة من مدفع البحرية 220 А. وقد اجتاز بنجاح التجارب الموسعة ودخل الخدمة.
يعمل المدفع في درجة الحرارة المحيطة من -40 درجة مئوية إلى +50 درجة مئوية شريطة أن تكون سرعة السفينة أقل من 45 عقدة.
يتكون السلاح البحري من:
- وحدة مدفعية أوتوماتيكية تتألف من آلية تلقيم، ونظام تبريد السبطانة.
- قبة مصنوعة من سبائك الألومنيوم؛
- لوحة التحكم في اطلاق النار التي تُربط جبل المدفعية بأي نظام للتحكم في الحرائق يوفر زوايا وضع مختلفة
- نظام تلقائي للقيادة والتحكم.

مع 400 طلقة ويمكن تخزين بقية الذخائر في رفوف خاصة تحت سطح السفينة. يتم تلقيم الذخائر بواسطة مسمار تلقيم من خلال آلية نقل متصلة مع مصعد عمودي.

نظام التحكم يوفر وسائل السيطرة اللازمة لإعداد المدفع للعمليات القتالية، فضلا عن التشخيص المستمر لنظام البيانات. كما أنه يسمح للمشغلين التدريب دون تفعيل آليات المدفع الرئيسية.
يتم تزويد الطاقة إلى البندقية من النظام الكهربائي للسفينة
يستخدم النظام للتبريد مياه البحر

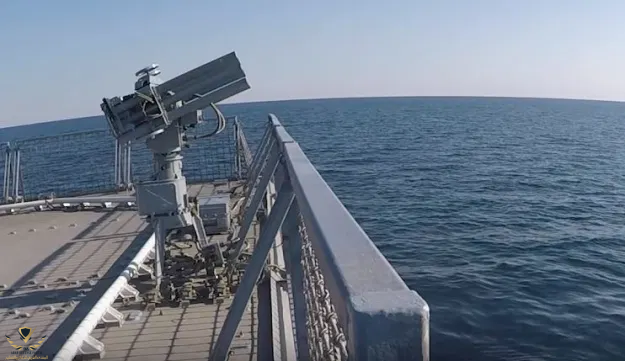

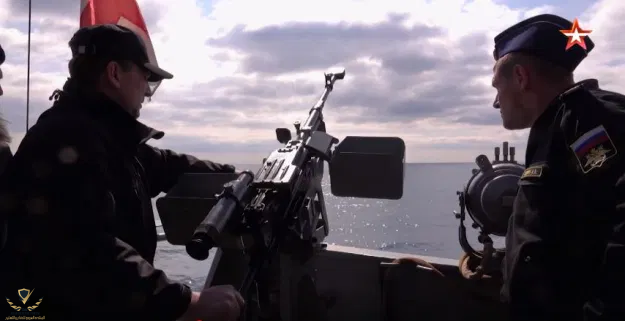

مدفعان رشاشان ثقيلان عيار 14.5 ملم :

(14.5 ملم MTPU) يهدف إلى مكافحة الأهداف السطحية الساحلية والجوية المدرعة الخفيفة. وهي مثبتة على الطوابق ويضمن صد الأهداف السطحية والساحلية على مسافات تصل إلى 2000 متر و ارتفاع يصل إلى 1500 متر.
وتستخدم رصاص من طراز B-32، ثاقبة الدروع، وBZT الحارقة
كما أن السفينة مجهزة بقاذفتي قنابل من طراز DP-65 وأخرى لبرج جيبكا للقذائف الدفاعية الجوية، مزودة بثمانية منظومات دفاع جوي محمولة على طراز إيغلا. اختيارياً مع نظام واحد للقذائف المتكاملة من Club-N، فضلاً عن نظام دفاع جوي من طراز Shtil-1 مع قاذفتين من طراز 3S90E.1.

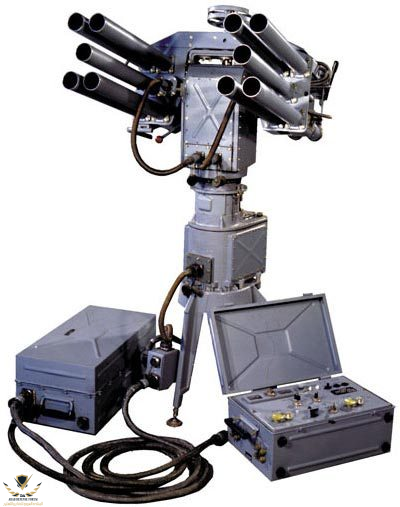

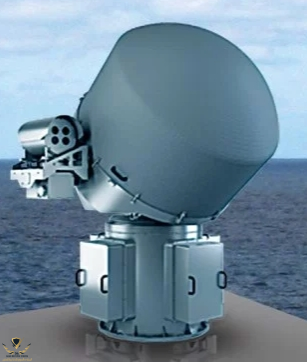

برج صواريخ الدفاع جوي من طراز جيبكا :

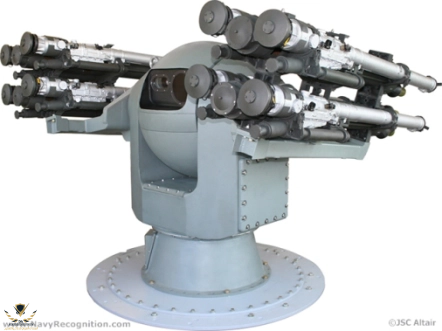

تم تصميم برج جيبكا لمنظومات الدفاع الجوي المحمولة من نوع إيغلا، ضد صواريخ العدو المضادة للسفن وطائراته وطائرات الهليكوبتر في ظروف فوضى قتالية والتشويش.

برج إطلاق القذائف المحمولة على متن السفينة مع وحدة استقبال optronic، ووحدة دعم دوارة، ووحدات الإطلاق من Strelets، مع وجود صاروخين في كل منهما. ويمكن أن تستوعب إحدى الأبراج ما بين وحدتين إلى أربع وحدات إطلاق، مع مجموع حمولة ذخيرة تتراوح بين أربعة وثماني قذائف على التوالي؛
وحدة التحكم هي محطة عمل المشغل مع جهاز عرض ولوحة تحكم و جهاز كمبيوتر؛
مع نظام إمدادات الطاقة.

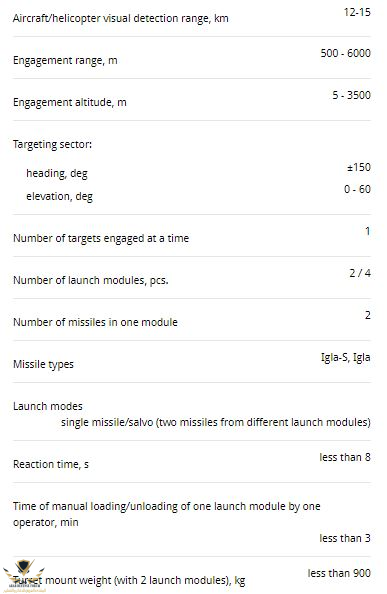

تحتوي صواريخ Igla/Igla-S Fire-and-Forget على باحثين سلبيين بصريين مع تمييز إشارة التشويش بالأشعة تحت الحمراء لإرشادهم إلى الهدف.
Shtil-1 نظام الدفاع الجوي مع اثنين من قاذفات وحدات 3S90E.1 :

يبلغ وزن الصاروخ 581 كيلوغراما، بما في ذلك الرأس المتفجر الذي يبلغ 62 كيلوغراما الذي به صمام راداري مزدوج الوضع بالقرب من الغلاف. أبعاد الهيكل هي 5.18 متر طول; 0.36 متر أقصى قطر. المدى هو 2.5-32 كم في 3S90M "شتيل-1" نظام الصواريخ البحرية. ارتفاع الأهداف من 15 مترا إلى 15 كيلومترا (ومن 10 إلى 10 كيلومترات ضد القذائف الأخرى). يمكن إطلاق صواريخ 9M317ME على فترات 2 ثانية ، في حين أن رد فعلها (الجاهزية) الوقت يصل إلى 10 ثواني

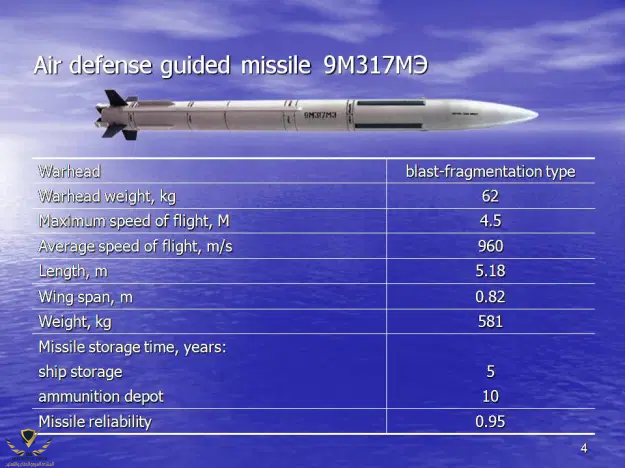

صاروخ 9M317ME :

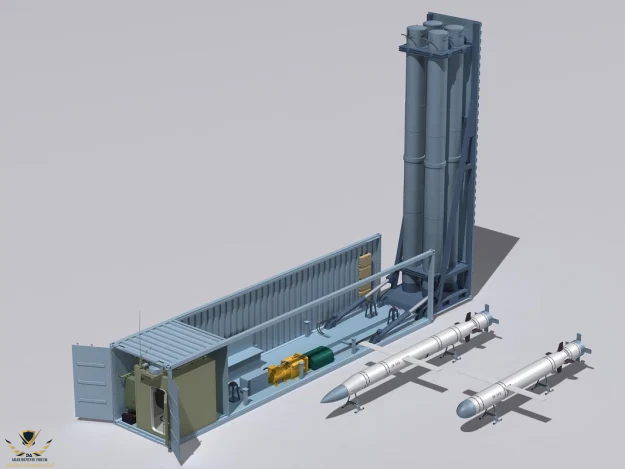

نظام القذائف المتكاملة Club-N :

صُممت أنظمة القذائف المتكاملة "كلوب-اس" و"كلوب-إن" ذات الأداء العالي، وأنظمة القذائف لإشراك السفن والغواصات السطحية في ظروف من نيران العدو المكثفة والتدابير المضادة الإلكترونية. ويستخدم كلا النظامين أصولاً قتالية موحدة ــ نوعان من الصواريخ الانسيابية المضادة للسفن وصاروخ باليستي مضاد للغواصات. ويتميز نظام Club-N للقذائف بوحدات إطلاق موحدة وحاويات نقل- إطلاق.
وتشمل نظم القذائف المتكاملة ما يلي:

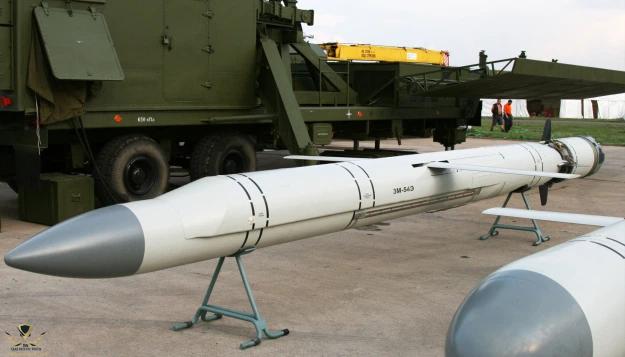

3M-54E صاروخ كروز المضاد للسفن (club-S) يتكون من الداعم، على ارتفاع منخفض بسرعة دون الصوت ، ورأس حربي أسرع من الصوت يمكن فصله. 3M-54TE ASM (club-N) يتميز TLC لضمان إطلاق عمودي;
3M-54E1 ASM (club-S) يضم معززا ومواديم تحت صوتي منخفض الارتفاع. 3M-54TE1 ASM (club-N) يختلف عن 3M-54E1 فقط من خلال وجود TLC;
3M-14E صاروخ كروز الهجوم البري (club-S) يحلق على ارتفاع منخفض. أطلق هذا الصاروخ من نظام Club-N، وهو 3M-14TE، والفرق الوحيد هو TLC؛
91RE1 الصواريخ الباليستية المضادة للغواصات (Club-S) تقوم برحلة خاضعة للرقابة إلى المنطقة المستهدفة. رأسها الحربي القابل للفصل هو طوربيد عالي السرعة مع باحث عن هدف السونار.
91RTE2 صاروخ باليستي مضاد للغواصات (club-N) يختلف عن 91RE1 في الحجم والتصميم
3M-54E ASM :

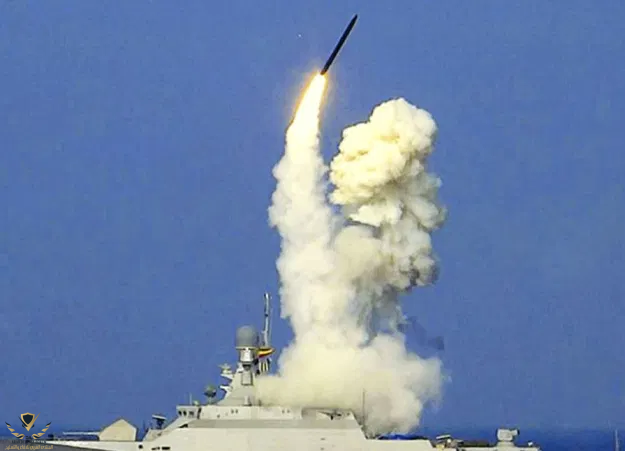

تم تصميم صاروخ SS-N-27 Sizzler أو 3M-54 Klub لتدمير الغواصات وسفن السطح ، ولكن لديه أيضًا القدرة على الاشتباك مع أهداف أرضية ثابتة أو بطيئة الحركة. وهناك تعديلان على هذا الصاروخ المعروف أن الجيش الروسي يستخدمه. Klub-S للغواصات وclub-N للسفن السطحية. والفرق بين التعديلين هو تصميم منصات إطلاق القذائف وحاويات النقل. يبلغ الحد الأقصى للSsaser 300 كم، حيث يبلغ ارتفاعه 10-15 متر فوق السطح بسرعات عالية دون الصوتية. ولعل الميزة الأكثر فعالية لل Sizzler خلال المرحلة الثالثة من الوقود الصلب حيث يتسارع إلى سرعات تفوق سرعة الصوت. مما يعني زيادة صعوبة اعتراض الدفاع الصاروخي. ميزة أخرى هي الحجم، أقل بقليل من 2000 كجم، مما يسمح بنشره على معظم السفن البحرية بكميات كبيرة. سرعة عالية خلال مرحلتها النهائية ونظام التوجيه المتقدم للصاروخ جعله سلاحا فعالا في الاختيار للبحرية الروسية.

3M-14E :

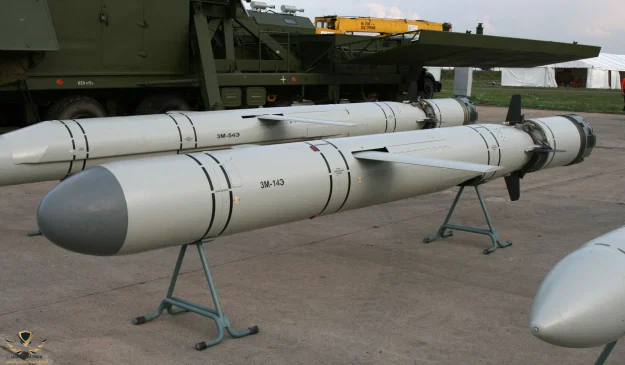

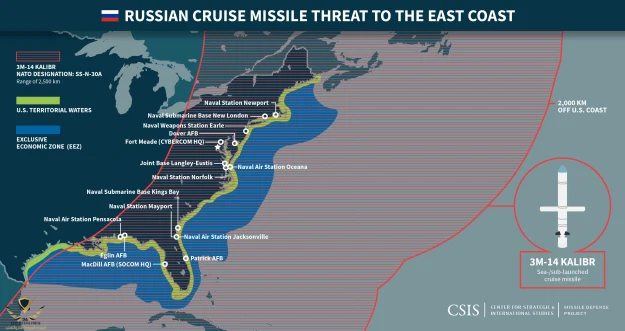

ويُعتقد أن صواريخ كروز الروسية من طراز كاليبر هي نسخة الهجوم البري لصواريخ كروز العائلية من طراز كلوب، ومع ذلك، لا يُعرف الكثير حالياً عن هذه الاختلافات. و3M-14T هو صاروخ كروز هجوم أرضي تحمله السفن السطحية الروسية. تقارير وضعت مداها الأقصى في 1,500 – 2,500 كم. في أكتوبر/تشرين الأول ونوفمبر/تشرين الثاني 2015، أطلقت روسيا دفعة من صواريخ "كاليبر" من بحر قزوين على أهداف لداعش داخل سوريا. وقد أُطلقت صواريخ كروز من طراز كاليبر -N كي من فرقاطة روسية من طراز غيبارد و من طراز بويان - إم وقطعت مسافة 500 1 كيلومتر لبلوغ أهدافها. وقد أفيد بأنه قادر على حمل رأس حربي نووي تقليدي 450 كيلوغراما.
ويعتقد أن الصاروخ يطير على بعد 64 قدما فوق سطح البحر وعلى بعد 164 قدما فوق سطح الأرض بسرعة تصل إلى 965 كم/ساعة. ويعتقد أن يكون موجه، وذلك باستخدام نظام تحديد المواقع والمرحلة النهائية عبر باحثين رادار نشط لتحقيق ما أبلغ عنه من ثلاثة مترخطأ كما قيل. وتشبه 3M-14K Kalibr-PL 3M-14T باستثناء انه يتم إطلاقها من غواصة. وورد أن هذا البديل قد أُطلق من غواصة محسّنة من طراز كيلو في البحر الأبيض المتوسط لضرب أهداف داخل سوريا في كانون الأول/ديسمبر 2015. وتعتزم روسيا تجهيز معظم غواصاتها وسفنها السطحية بالإصدارات الخاصة بها من صواريخ كروز المضادة للسفن وكاليبر. وسيشمل ذلك السفن في أساطيل روسيا في بحر البلطيق والبحر الأسود وبحر قزوين ومنطقة الشمال والمحيط الهادئ. وقد طور مكتب تصميم نوفاتور ، وهو مصممو نظام اطلاق كلوب ، نسخة من منصة الاطلاق القادرة على حمل ما يصل الى اربعة صواريخ .

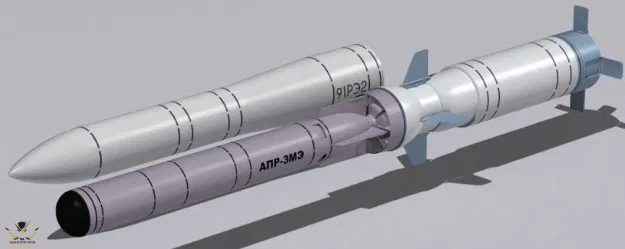

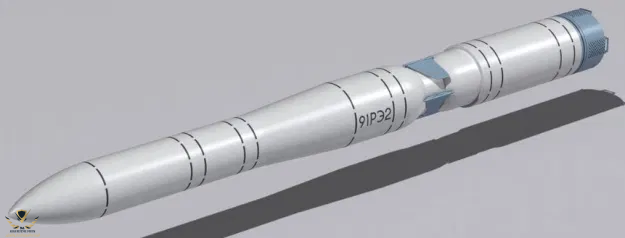

صاروخ باليستي مضاد للغواصات 91RTE2 :

91RTE2 هو صاروخ باليستي مصمم لللعمل في الغواصات باستخدام حمولتها التي تشمل طوربيد MPT-1UME صغير الحجم مزود برأس توجيه نشط. وهي مناسبة لاشتباكات ضد الغواصات المعادية الموجودة على بعد 40 كم باستخدام نظام الملاحة Inertial المدمج (INS) للوصول إلى المنطقة المستهدفة. وتختلف القذائف التسيارية 91R1 و 91RTE2 من حيث الحجم والتصميم المعزز. ومن المتوقع ان تحل محل صواريخ سي س-ان-15 و"سي سي-ان-16" في البحرية الروسية.

أبعاد
القطر: 533 ملليمتر
الطول: 6.50 متر
نطاق أقصى الأداء: 40,000 متر (21.6 ميل بحري )
السرعة القصوى: 664 mps (2,391 كم في الساعة)
رأس حربي الوزن: 76 كيلوغرام
الوزن: 1,300 كيلوغرام

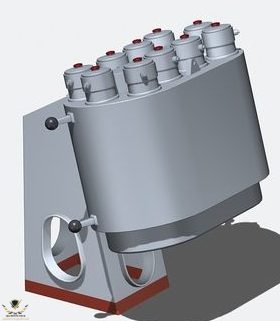

قاذفة قنابل DP-65 :

وهي مصممة لحماية السفن ضد هجمات تحت الماء في الطرق الخارجية المفتوحة والقواعد،
تركب على على حدّ سواء على السفن وعلى المنشآت ساحليّة.
ويضمن النظام إطلاق النار من طلقة واحدة وقذيفة صاروخية من طراز RG-55M وRGS-55.
يتم تنفيذ التوجيه من النظام من بعد أو يدويا. يتم إطلاق القنابل الصاروخية في وضع التحكم اليدوي من قبل مصدر الطاقة المستقل.

وقد تم تجهيز هذا النظام مع جهاز أمن لتحميل وتفريغ قاذفة القنابل اليدوية، وحجب الدوائر اطلاق النار في المناطق المحظورة لاطلاق النار.
يتم تنفيذ الكشف عن الهدف مع محطة السونار. عند استخدام النظام مع السونار "ANAPA-ME" الكشف التلقائي عن الهدف، يتم ضمان توجيه النظام من قبل السونار إلى الهدف وتتبعه حتى الإستهداف.

التدابير المضادة :
يوفر نظام الخداع من نوع PK-10 على متن السفينة حماية ضد الأسلحة الموجهة الكهربائية البصرية والرادارية.

TK-25E الإلكترونية المضادة مع (ECM) نظام :

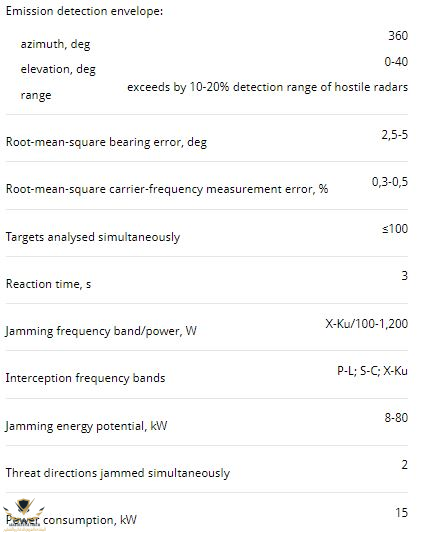

وقد صُمم نظام الحرب الإلكترونية TK-25E لاعتراض الانبعاثات من الرادارات المحمولة جواً وعبر السفن، ورادارات توجيه الأسلحة، وإجراء تصنيف إشارات أوتوماتيكي، لتحديد أخطر مقاربات الهجمات ضد السفينة، وتوفير التشويش في اتجاهات التهديد.

الملاحة والاتصالات :

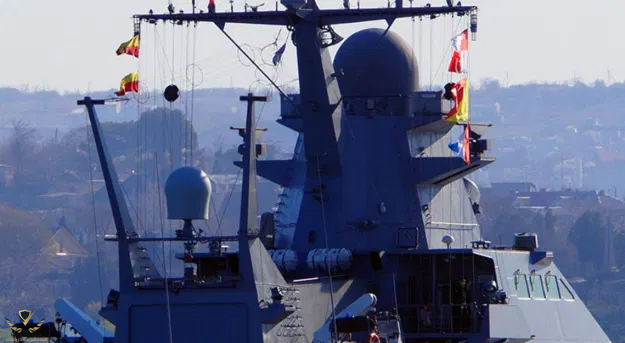

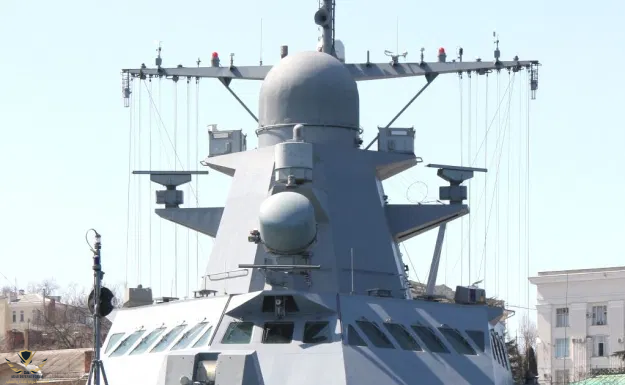

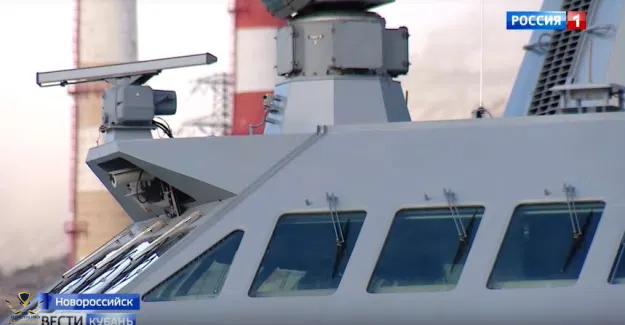

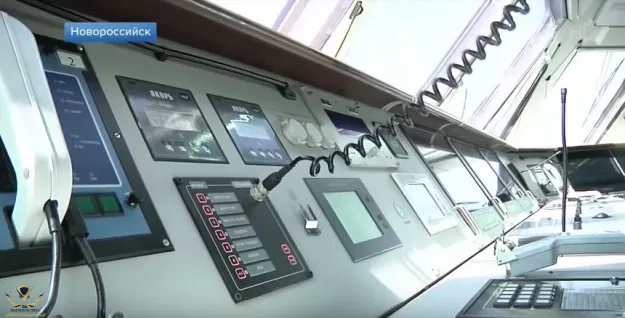

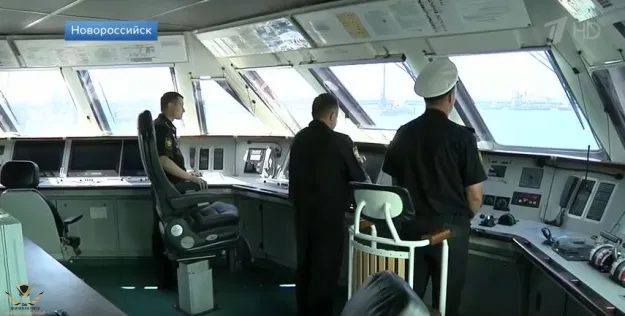

يتم تركيب الأنظمة فوق الجسر، ويستخدم رادار الملاحة المحمولة pal-N للمسح، والكشف، وتحديد وتتبع الأهداف جوا أو على السطح للمناورة الآمنة. تم تصميم رادار بحث صفيف مسطح من نوع Pozitiv-ME1/ سطحي، يقع أيضًا في أعلى الجسر، للكشف عن الأهداف الجوية والسطحية وتتبعها.

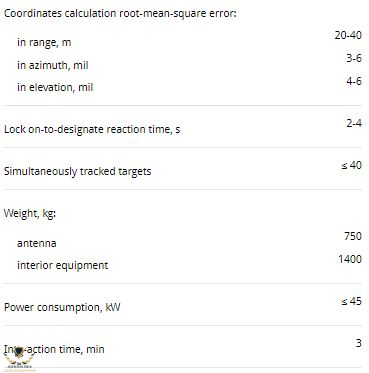

Pozitiv-ME1 :

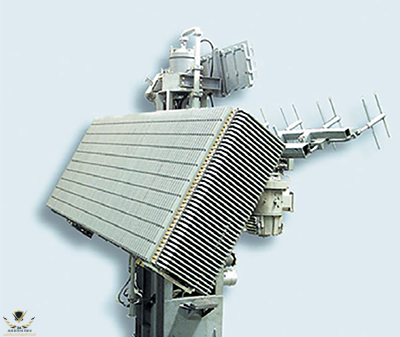

صُممت الرادارات النشطة ثلاثية الأبعاد من قبل Pozitiv-ME و Pozitiv-ME من أجل البحث عن الأهداف الجوية والسطحية وكشفها وتتبعها. وتُحمَّل الرادارات على متن السفن الصغيرة والمتوسطة الإزاحة وهي جزء لا يتجزأ من النظام الإلكتروني المتعدد الأغراض.

Pozitiv-ME عائلة الرادارات تستطيع تنفيذ المهام التالية:
مراقبة حالة البحر الجوية/السطحية؛
البحث عن الأهداف السطحية والجوية وكشفها وتتبعها، بما في ذلك الأهداف الصغيرة الحجم، والطيران المنخفض
الكشف عن الاهداف والتتبع في القطاعات المحددة مسبقاً مع اختيار الوضع الآلي اعتماداً على بيئة إدارة المحتوى
تحديد الأهداف المكتشفة ("صديق أو عدو") بواسطة معدات IFF والهوائيات المدمجة؛
كشف الإحداثيات المستهدفة وتحديد معلمات الحركة؛
التصنيف المستهدف وفقاً لبارامترات المسار؛
تحديد أولويات التهديد المستهدف؛
التوزيع التلقائي للهدف وعرض الخطة مع إمكانية التصحيح؛
مشاركة البيانات بالأسلحة والأنظمة المتعاونة الأخرى؛
تسجيل ناتج معالجة البيانات المستهدفة، والحلول التي تم التوصل واعمل عليها، وحالة النظام البيني؛
تدريب الموظفين في بيئة محاكاة الرادار.

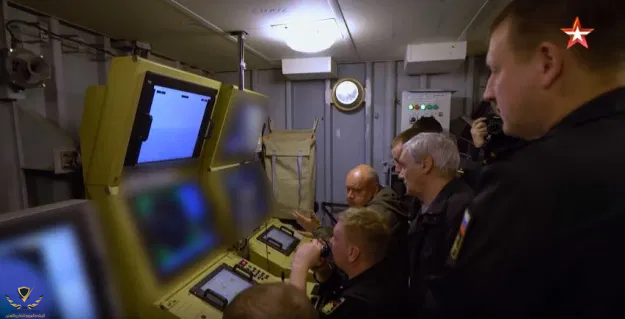

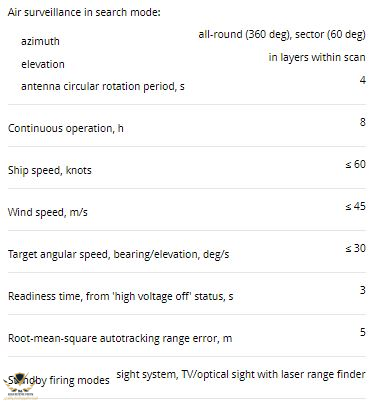

نظام رادار من نوع MR-123 (LASKA) :

وهذه معلوماته و ميزاته

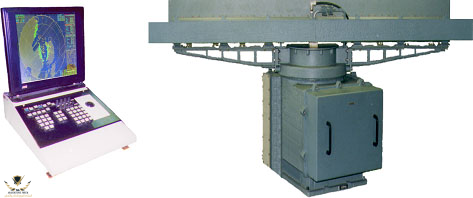

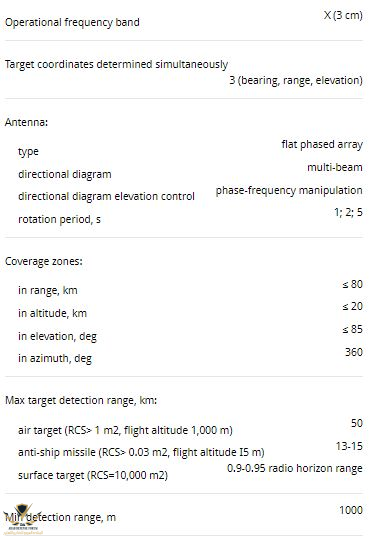

رادار الملاحة Pal-N :


وهذه معلوماته و مميزاته التقنية

مع نظام السونار بالادا على متن سفينة دورية يكشف عن مسارات الغوص، في حين أن نظام السونار النشط/ السلبي Vinyetka-EM يكشف السفن السطحية والغواصات والطوربيدات. كما تم تجهيز السفينة بنظام سونار MGK-335EM-03 على بدن السفينة.

نظام السونار بالادا :

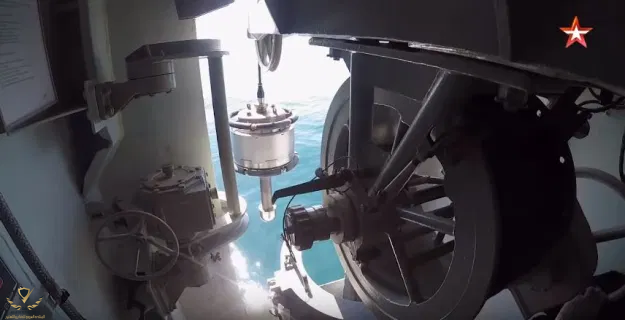

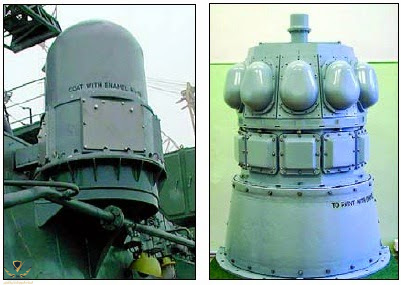

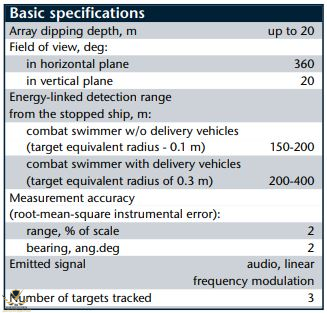

تم تصميم السونار بالادا للكشف تحت الماء في الوضع النشط للسباحين القتاليين من السفينة المتوقفة. السونار قادر على تصنيف وتتبع ما يصل إلى ثلاثة أهداف تم اكتشافها.

مع
-لوحة تبديل وحدة واحدة/مكبر للصوت المتلقي
-وحدة التحكم، التي تشمل تجهيز البيانات ومعدات التحكم، وشاشة الفيديو وأجهزة الإرسال والاستقبال
-يوفر السونار تغطية تحت الماء 360 درجة، ويمكن أن ينخفض صفيف الصوتية إلى عمق يصل إلى 20 متر .

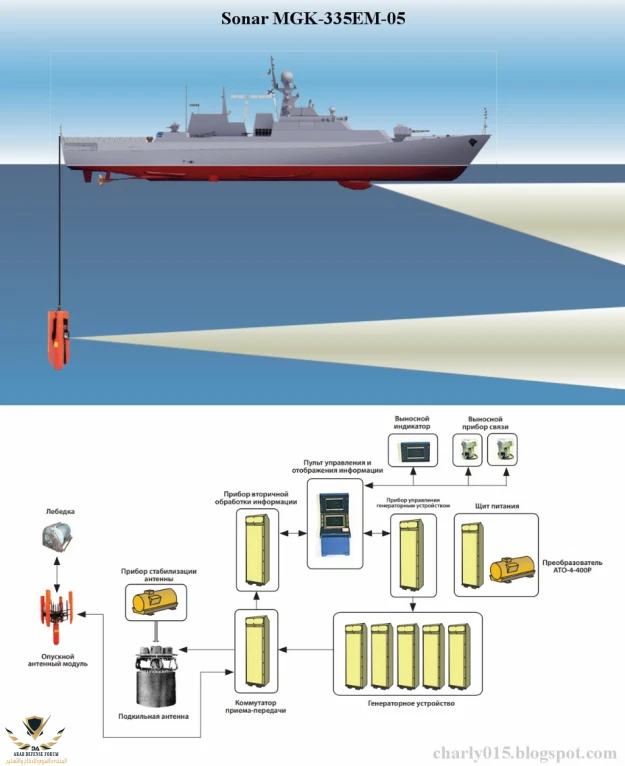

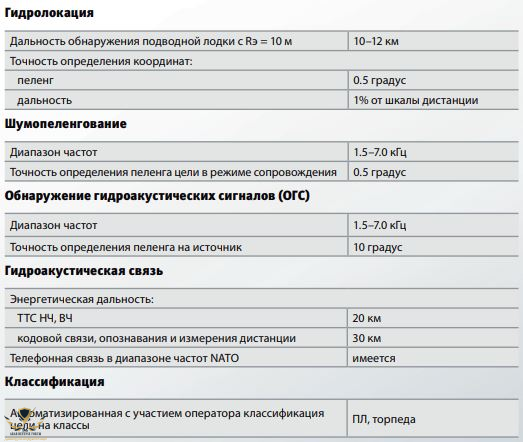

نظام السونار MGK-335EM-03 :


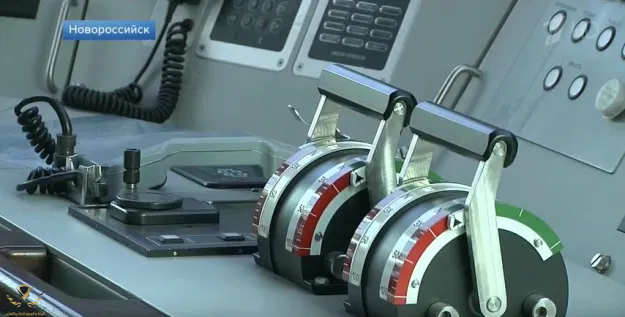

الدفع و الأداء :

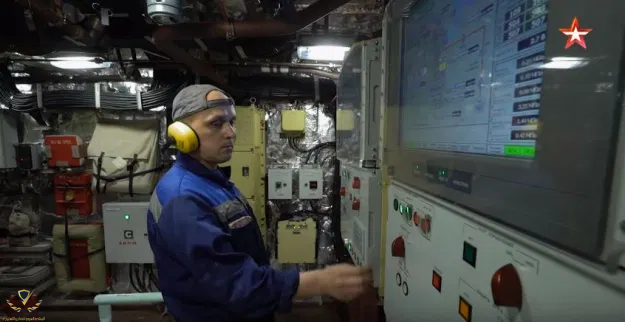

تمثلك السفينة وحدة CODAG (الديزل والغاز)مع قوة إنتاج إجمالية قدرها 25,000kW. وتشمل النظم الكهربائية التي تم تركيبها في السفينة أربعة مولدات ديزل 300kW ومولد ديزل واحد 100kW للطوارئ.

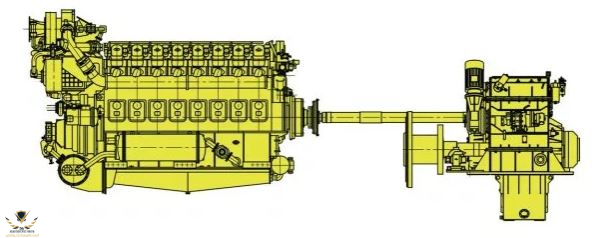

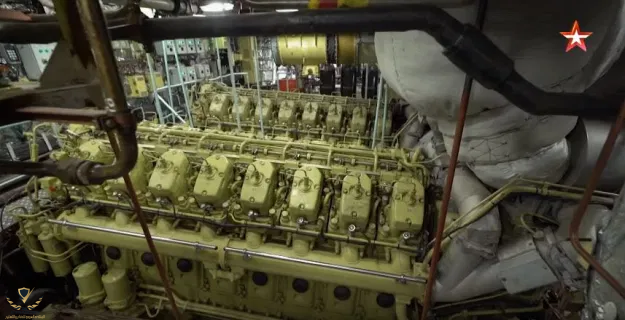

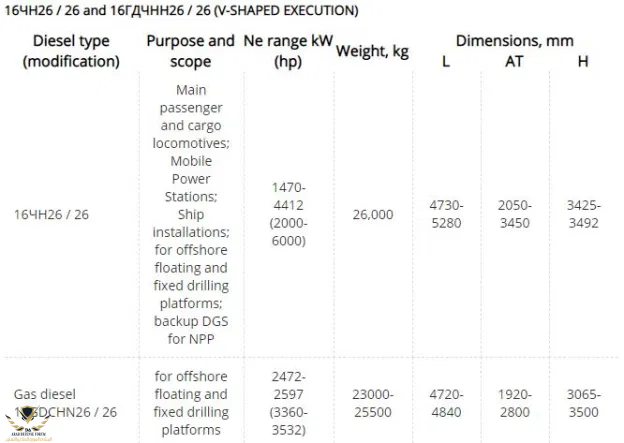

محرك Kolomna 16D49 :




يعطي السفينة أقصى سرعة 30 عقدة . يبلغ مدى السفينة 6000 ميل بسرعة وقدرة تحمل 60 يوما .
