الصاروخ الفرنسي storm shadow

[ايروين روميل]

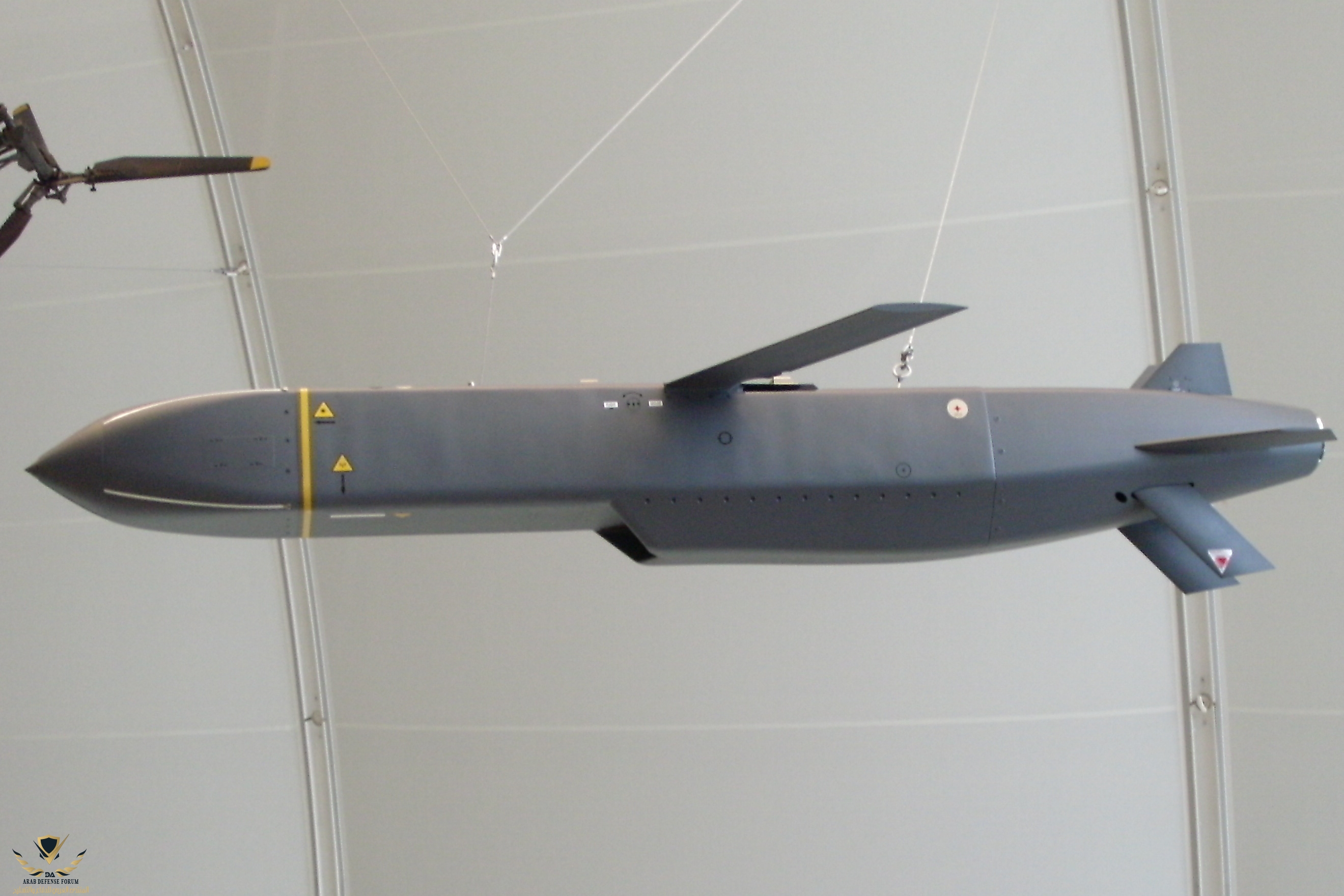

الصاروخ الفرنسي

Storm Shadow / SCALP

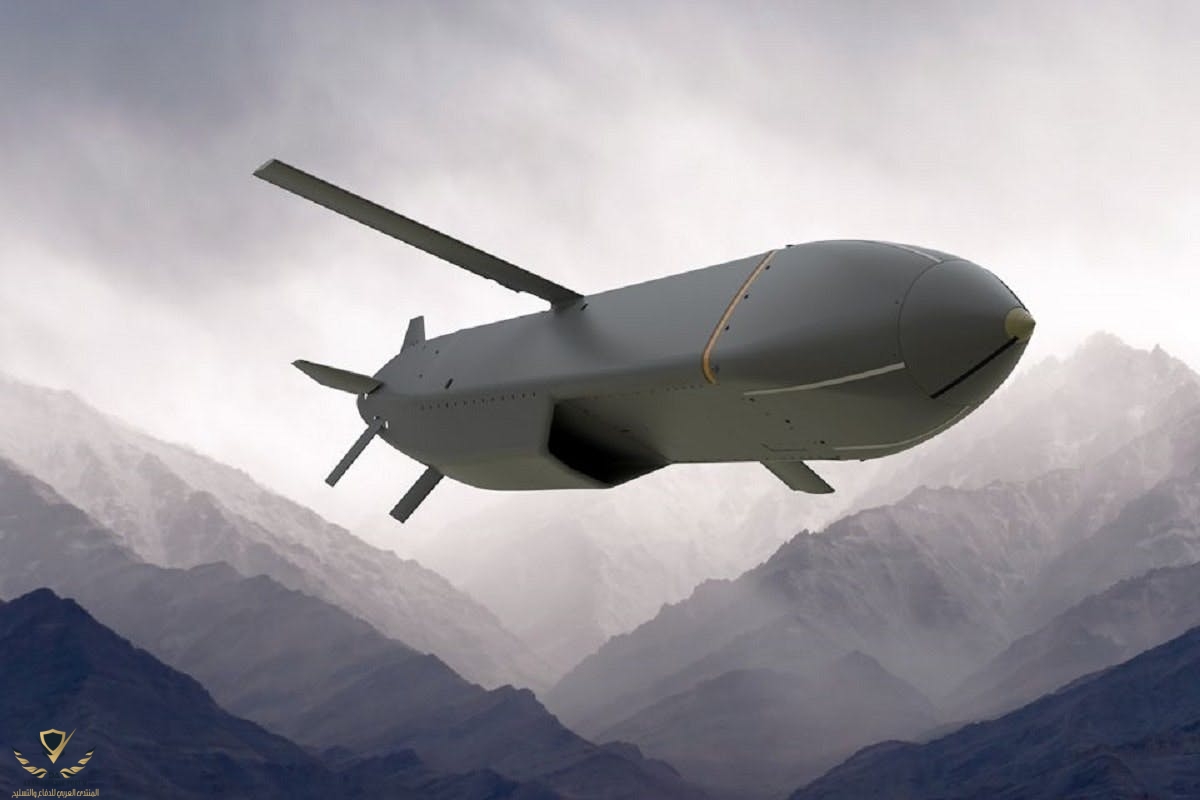

هو صاروخ هجوم بعيد المدى يتم إطلاقه من الجو ، تم تصميمه وتطويره بواسطة أنظمة MBDA الفرنسية تم تطوير الصاروخ بشكل أساسي للقوات المسلحة البريطانية و الفرنسية.

وهو مشتق من صاروخ apache

يهدف الصاروخ إلى ضرب أهداف الثابتة عالية القيمة مثل القواعد الجوية ومنشآت الرادار ومراكز الاتصالات ومنشآت الموانئ.

The Storm Shadow قادر على إصابه الأهداف بدقة في أي ظروف جوية أثناء النهار والليل.

المدى الطويل والطيران المنخفض جنبًا إلى جنب مع السرعة الخارقة تجعل من Storm Shadow صاروخًا خفيًا.

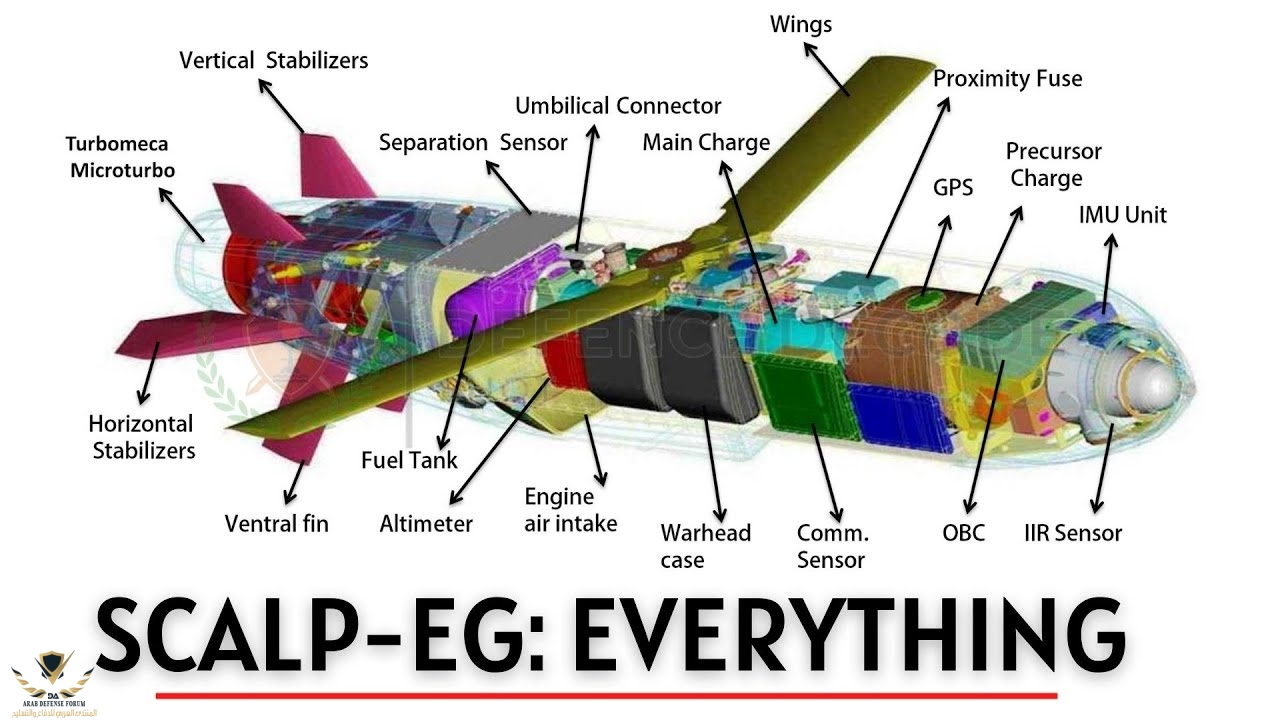

نظام التوجيه والملاحة

تم تصميم الصاروخ لضرب الأهداف بدقة محسنة باستخدام أنظمة ملاحة مختلفة مثبتة على متن الطائرة.


يشتمل نظام الملاحة للصاروخ على نظام الملاحة بالقصور الذاتي (INS) ونظام تحديد المواقع العالمي (GPS) والملاحة المرجعية للتضاريس لتحسين التحكم في المسار وضرب الهدف بدقة. الصاروخ مزود بطالب الأشعة تحت الحمراء للتصوير السلبي.

الصاروخ مبرمج بكل تفاصيل الهدف والمسار الذي يجب أن يسلكه للوصول إلى الهدف قبل إطلاقه
بمجرد إطلاق الصاروخ من المقاتلة يتبع مسارًا مبرمجًا مسبقًا بمستوى منخفض بمساعدة التحديثات المستمرة من نظام الملاحة على متن الطائرة.

يستخدم باحث التصوير بالأشعة تحت الحمراء لمقارنة منطقة الهدف الفعلية بالصور المخزنة بشكل متكرر حتى الوصول إلى الهدف.

تفاصيل رأس حربي

الصاروخ مزود برأس حربي متفجر / خارق التحصينات من مرحلتين (BROACH).

تمهد المرحلة الأولى من الرأس الحربي الطريق للمرحلة الثانية عن طريق قطع سطح الهدف. ثم تخترق المرحلة الثانية الأكبر (الرئيسية) للرأس الحربي الهدف وتنفجر.


تم تجهيز صاروخ سكالب او Storm Shadow بنظام الدفع التوربيني Turbomeca Microturbo TRI 60-30 والذي يمكنه إنتاج قوة دفع تبلغ 5.4 كيلو نيوتن.

بصرف النظر عن الدقة الفائقة.


فإن العنصر الثاني لفعالية الصاروخ هو الرأس الحربي المتطور الذي يحمله القنبلة زيادة الشحنة (BROACH).

يستخدم BROACH شحنة خارقة التحصينات متبوعة بمتابعة من خلال الشحنة الرئيسية إلى جانب الصمامات المتطورة
(مثل Paveway IV ، من Thales) أثبتت فعاليتها المدمرة.


معلومات تقنية:

المنشأ :

فرنسا

الدول التي تتوفر عليه :


فرنسا ، المملكة المتحدة ، إيطاليا مصر، اليونان ، المملكة العربية السعودية ، الإمارات العربية المتحدة

- الفئة:

صاروخ كروز قصير المدى

- الطول:

5.1 م (5.5 م لسكالب البحرية)

- القطر:

630 مم

- وزن الإطلاق:

1300 كجم (1230 كجم لـ APACHE AP)

- الرأس الحربي:

1 × 400 كجم اختراق عالي

-الدفع:

نفاث

- المدى:

140 - 400 كم

- في الخدمة:

2004

السرعة:

1,000 km/h

​



[Kjm_f22]

كم سرعه الصاروخ



[madodedo]

موضوع رائع بس ممكن لو عندك معلومات عن سكالب بعد تطوير فرنسا ليه بسبب ان امريكا كانت عاوزه تمنعه ايه الإختلاف فى القطع الى حصل بينهم وهل فرنسا كملت التطوير ولا اتلغى مع اعادة امريكا الموافقه على الصواريخ لمصر شكرا على الموضوع تستحق تقيم اخضر عليه



[ايروين روميل]

موضوع رائع بس ممكن لو عندك معلومات عن سكالب بعد تطوير فرنسا ليه بسبب ان امريكا كانت عاوزه تمنعه ايه الإختلاف فى القطع الى حصل بينهم وهل فرنسا كملت التطوير ولا اتلغى مع اعادة امريكا الموافقه على الصواريخ لمصر شكرا على الموضوع تستحق تقيم اخضر عليه

تشمل التحسينات الأخيرة للصاروخ القدرة على نقل معلومات الهدف قبل الارتطام مباشرة ، واستخدام Data Link أحادية الاتجاه ، لنقل معلومات تقييم أضرار المعركة إلى الطائرة الحاملة للصاروخ .

- هذه الترقية قيد التطوير بالفعل بموجب عقد DGA فرنسي .

- هناك ميزة أخرى من المخطط إدخالها في الصاروخ وهي القدرة على إعادة الاستهداف أثناء الطيران ، باستخدام Data Link ثنائية الاتجاه.

- سيتم تجوير Storm Shadow تحت أسم مشروع “#SPEAR_4” .

- إنشاء نسخة تصديرية مخفضة القدرات تتوافق مع قيود نظام التحكم في تكنولوجيا الصواريخ MTCR بمدى أقصى 300 كم .



[Kjm_f22]

كم سرعه الصاروخ؟؟



[zks1150]

كم سرعه الصاروخ؟؟

صاحب الموضوع قال يصل الى 1000 km



[الصقر الليبى]

توقعت أن منشأ الصاروخ بريطانى



[MaD]

صاحب الموضوع قال يصل الى 1000 km

لا اظن اعتقد 850 كم فالساعة على الاكثر



[ابو محمد 75]

السعودية بفضل الله لديها اكثر من 1000 صاروخ كروز

- 400 صاروخ ستورم شادو

- 600+ صاروخ SLAM-ER

مدى الصاروخين مقارب ل 300 كم
ولكل منهما ما يميزه عن الاخر
يعملان على مقاتلة التايفون و F-15SA

تقريباً لا يوجد نظير للسعودية في المنطقة في مجال
الصواريخ الباليستية وصواريخ كروز



[ابو محمد 75]

توقعت أن منشأ الصاروخ بريطانى

غير صحيح، تصنيع مشترك، حتى امريكا تشارك
في تصنيعه، وهذا سبب عجز فرنسا عن بيع مصر هذا الصاروخ بتصنيع جديد، والموجوده في مصر بعدد 50 هي تقريباً من المخازن الفرنسية



[EGY FTW]

غير صحيح، تصنيع مشترك، حتى امريكا تشارك
في تصنيعه، وهذا سبب عجز فرنسا عن بيع مصر هذا الصاروخ بتصنيع جديد، والموجوده في مصر بعدد 50 هي تقريباً من المخازن الفرنسية

الصاروخ فرنسي و يوجد فقط قطعة امريكية ، اعتقد كان احد ذكر انها مخصصة للتوجية بالاقمار الصناعية.



[ابو محمد 75]

الصاروخ فرنسي و يوجد فقط قطعة امريكية ، اعتقد كان احد ذكر انها مخصصة للتوجية بالاقمار الصناعية.

غير صحيح، تصنيع مشترك لدول اوروبية ومعهم امريكا
وهم بريطانيا وفرنسا وايطاليا وممكن اسبانيا



[EGY FTW]

غير صحيح، تصنيع مشترك لدول اوروبية ومعهم امريكا
وهم بريطانيا وفرنسا وايطاليا وممكن اسبانيا

Storm Shadow / SCALP Long-Range, Air-Launched, Stand-Off Attack Missile - Airforce Technology

The Storm Shadow / SCALP is a long-range, air-launched, stand-off attack missile offered by France-based MBDA Systems primarily for the…

www.airforce-technology.com



[ابو محمد 75]

Storm Shadow / SCALP Long-Range, Air-Launched, Stand-Off Attack Missile - Airforce Technology

The Storm Shadow / SCALP is a long-range, air-launched, stand-off attack missile offered by France-based MBDA Systems primarily for the…

www.airforce-technology.com

يعني نحن سابقاً عندما اشتريناه من بريطانيا
كنا غلطانين ومضيعين الدرب صحيح ؟ ههههههه



[حميد707]

السعودية بفضل الله لديها اكثر من 1000 صاروخ كروز

- 400 صاروخ ستورم شادو

- 600+ صاروخ SLAM-ER

مدى الصاروخين مقارب ل 300 كم
ولكل منهما ما يميزه عن الاخر
يعملان على مقاتلة التايفون و F-15SA

تقريباً لا يوجد نظير للسعودية في المنطقة في مجال
الصواريخ الباليستية وصواريخ كروز

التورنيدو تشيل الستورم شادو ​



[EGY FTW]

يعني نحن سابقاً عندما اشتريناه من بريطانيا
كنا غلطانين ومضيعين الدرب صحيح ؟ ههههههه

The UK Ministry of Defence (MoD) placed a €1.13bn contract with MBDA Systems for the development and production of the Storm Shadow long range missile in 1997. The programme was intended to meet the conventionally armed stand-off missile (CASOM) requirement of the UK Royal Air Force (RAF).

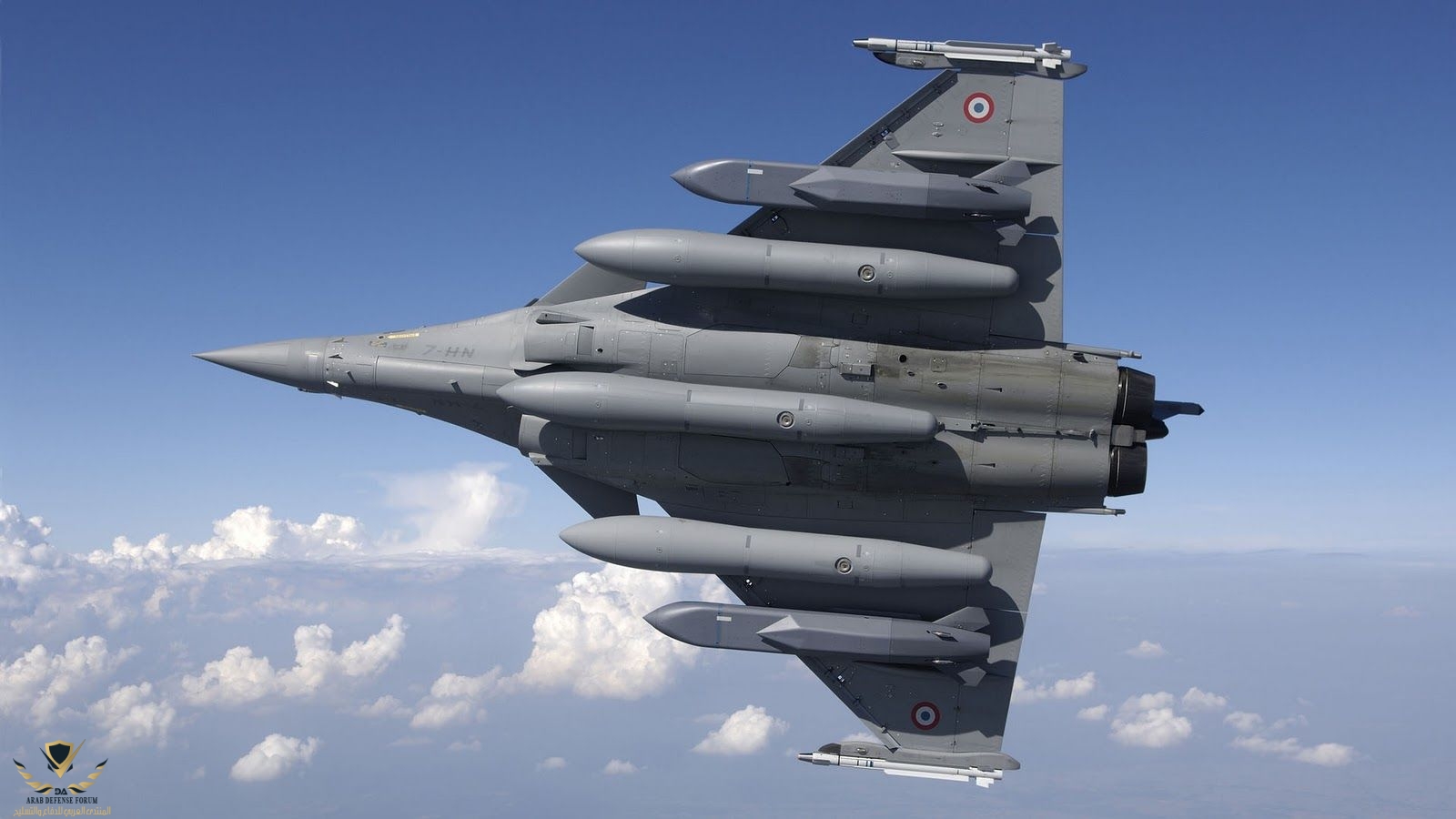

The French Direction Générale de l’Armement (DGA) awarded a development and production contract to MBDA Systems in December 1997. The French version, known as SCALP, is intended for the Mirage 2000D and Rafale aircraft.

In October 1999, Italy placed an order for the Storm Shadow weapon for the deployment on the IDS Tornado of the Italian Air Force. In the same year, the UAE awarded a contract to MBDA System for the Storm Shadow missiles for its Mirage 2000-9 fleet.

The government of Greece awarded a contract in August 2000 to equip Mirage 2000-5 Mk2 fighters of the Hellenic Air Force with Storm Shadow missiles. Greece also placed another order in December 2003 for additional missiles.

Storm Shadow was successfully fired from the RAF’s Tornado GR4 aircraft during Operation Telic in 2003. The SCALP missile entered into service with the French Air Force in 2004. The missile was operated for the first time by France in March 2011.

In February 2017, MBDA led the mid-life refurbishment of Storm Shadow / SCALP EG cruise missiles for the UK and French Ministries of Defence.



[ابو محمد 75]

التورنيدو تشيل الستورم شادو ​

ادري بس التورنيدو خلاص انتهت
حتى ميراج 2000 افضل منها وممكن تأخذ فترة بقاء عند مشغليها بعكس التورنيدو ومشغليها.



[حميد707]

ادري بس التورنيدو خلاص انتهت
حتى ميراج 2000 افضل منها وممكن تأخذ فترة بقاء عند مشغليها بعكس التورنيدو ومشغليها.

غير صحيح لم تنتهي وجميعها بأحدث نسخها Tornado GR4

التورنيدو مقاتلة فتاكة

حب خشمها واعتذر لها



[ابو محمد 75]

غير صحيح لم تنتهي وجميعها بأحدث نسخها Tornado GR4

التورنيدو مقاتلة فتاكة

حب خشمها واعتذر لها

مشاهدة المرفق 496442​

هههههه هذا الي اعرفه صراحة



[ابو محمد 75]

The UK Ministry of Defence (MoD) placed a €1.13bn contract with MBDA Systems for the development and production of the Storm Shadow long range missile in 1997. The programme was intended to meet the conventionally armed stand-off missile (CASOM) requirement of the UK Royal Air Force (RAF).

The French Direction Générale de l’Armement (DGA) awarded a development and production contract to MBDA Systems in December 1997. The French version, known as SCALP, is intended for the Mirage 2000D and Rafale aircraft.

In October 1999, Italy placed an order for the Storm Shadow weapon for the deployment on the IDS Tornado of the Italian Air Force. In the same year, the UAE awarded a contract to MBDA System for the Storm Shadow missiles for its Mirage 2000-9 fleet.

The government of Greece awarded a contract in August 2000 to equip Mirage 2000-5 Mk2 fighters of the Hellenic Air Force with Storm Shadow missiles. Greece also placed another order in December 2003 for additional missiles.

Storm Shadow was successfully fired from the RAF’s Tornado GR4 aircraft during Operation Telic in 2003. The SCALP missile entered into service with the French Air Force in 2004. The missile was operated for the first time by France in March 2011.

In February 2017, MBDA led the mid-life refurbishment of Storm Shadow / SCALP EG cruise missiles for the UK and French Ministries of Defence.

يا رجل افهم الكلام تصنيع مشترك يعني مشترك
