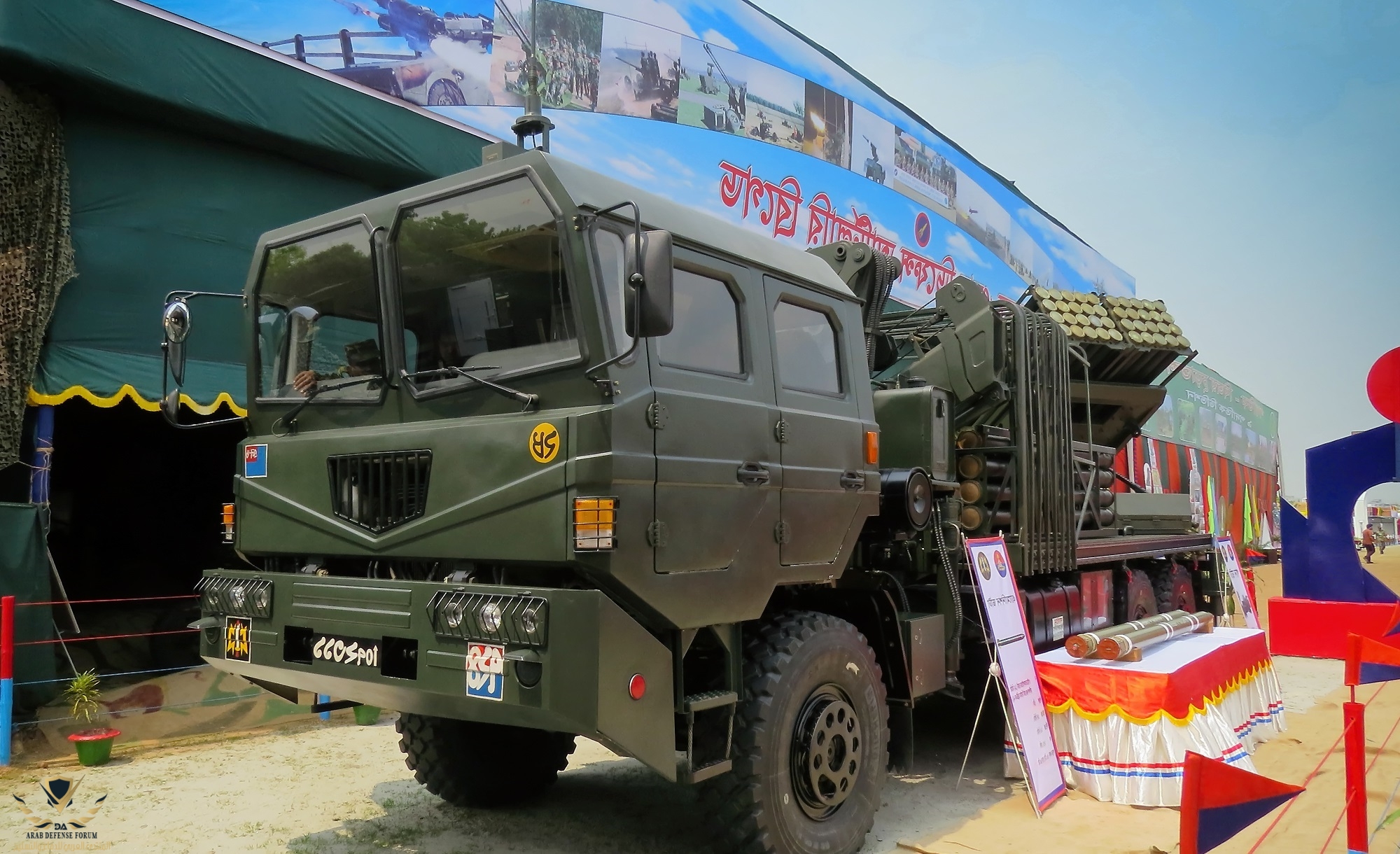

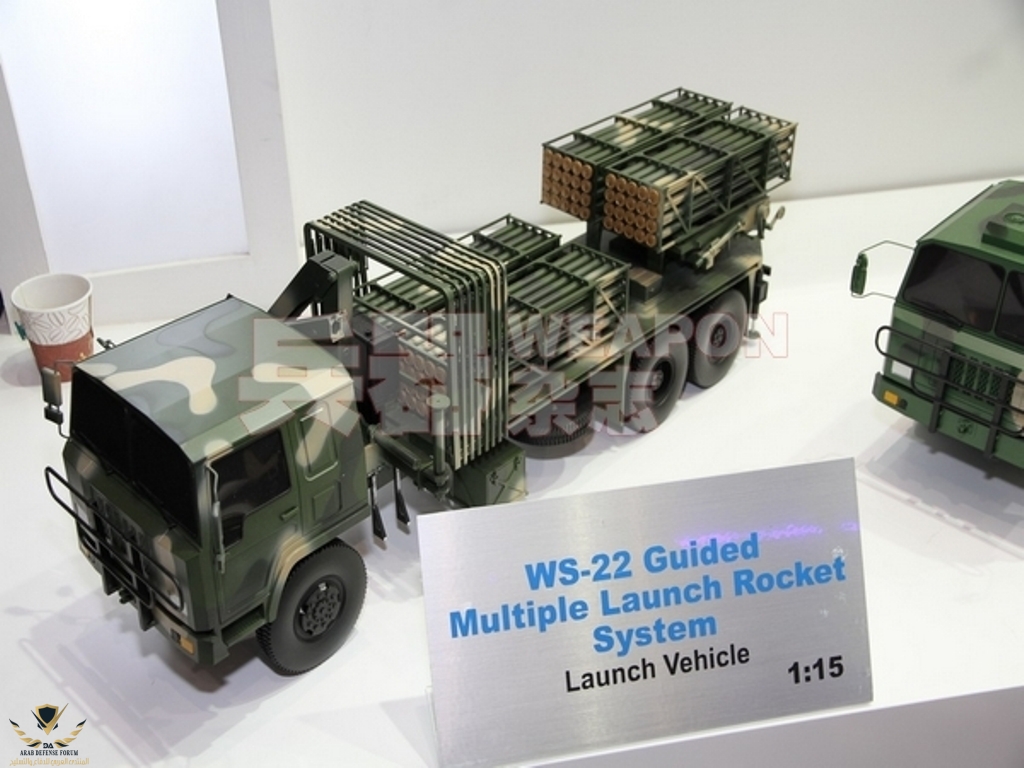

WS-22 هي راجمة صواريخ صينية الصنع وهي نسخة محسنة من PR50 Sandstorm MLRS
والتي تم تطويرها خصيصًا للتصدير .. تم تسليم ما مجموعه 49 نظام WS-22 إلى بنغلاديش
وهو في الخدمة مع بنغلاديش منذ عام 2014 على الأقل .




يتميز الطراز WS-22 بتصميم مشابه لطراز PR50 Sandstorm السابق لديها عدد 2 حاويات من صواريخ مدفعية عيار 122 ملم
وتحمل ايضآ عدد 2 حاويات لإعادة التحميل ومع ذلك ، يعتمد WS-22 على هيكل أكثر قدرة على الحركة.


chinese frigate 056 export rockets ciws  International Defence Exhibition and Conference 2013 ...jpg

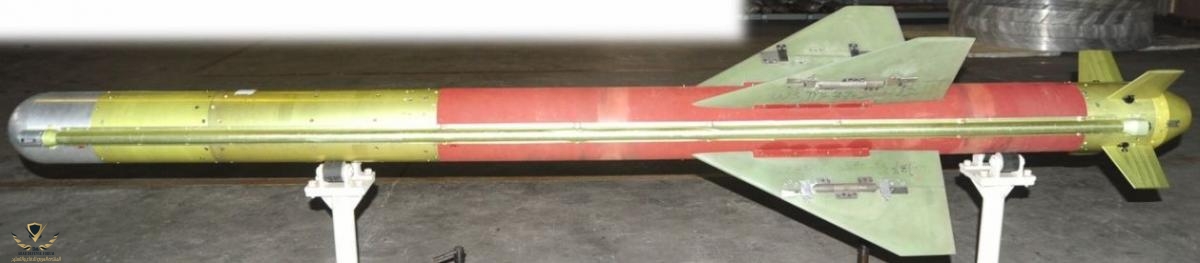

مدى الراجمة يصل إلى 45 كم ويتم تركيب الصواريخ وإغلاقها في المصنع
يمكن أن تحمل قاذفة
WS-22 أيضًا صواريخ WS-33 بتوجيه من نظام (GPS)
ومدى يصل إلى
70 كم ، بالإضافة إلى ذخائر WS-43 ذات مدى 60 كم.




كابينة السيارة المزدوجة تتسع لطاقم مكون من 5 أفراد .. يتميز نظام المدفعية هذا

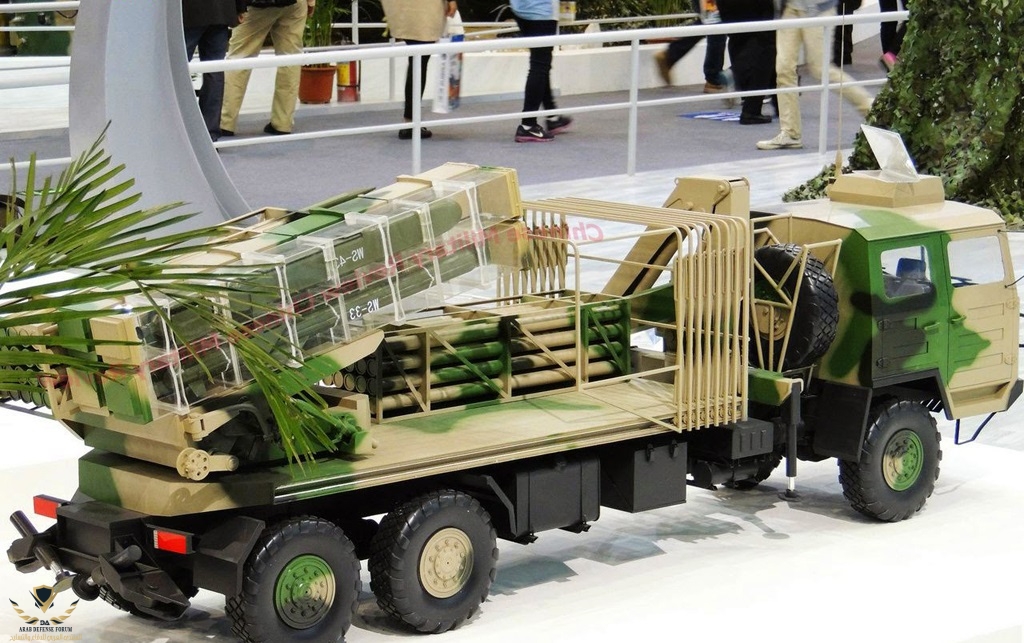

بأقواس قابلة للسحب وغطاء بسيط من القماش لأخفاء الحاويات المزودة بالصواريخ
هذا يساعد على
إخفاء مركبة الإطلاق ويُظهرها كشاحنة لوجستية بسيطة .

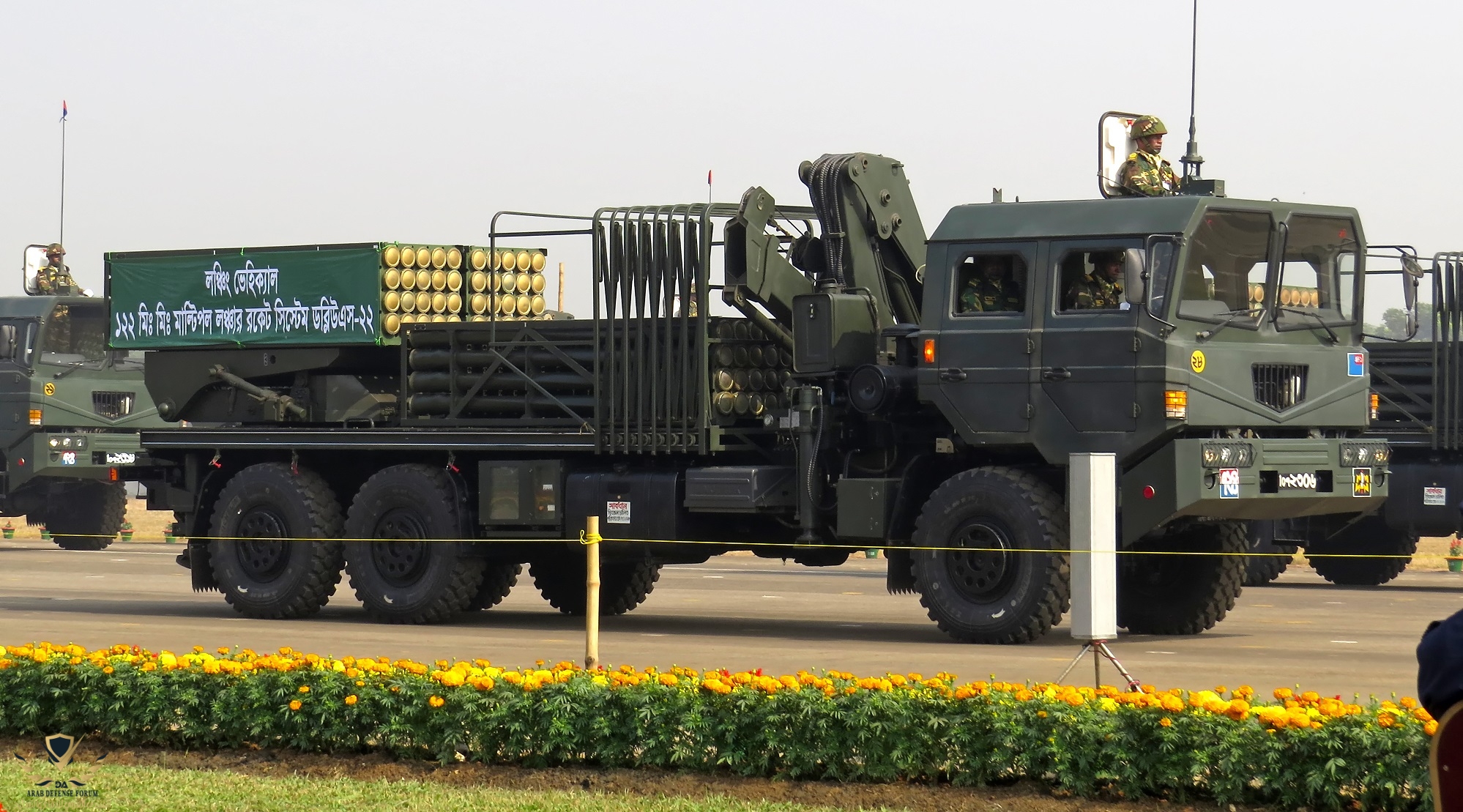

تعتمد الراجمة WS-22 على هيكل الشاحنة عالية الحركة والمرونة Wanshan بنظام 6x6
تم تصميم هذه الشاحنة خصيصًا للتطبيقات العسكرية ولديها قدرة جيدة على التنقل على الطرق الوعرة.

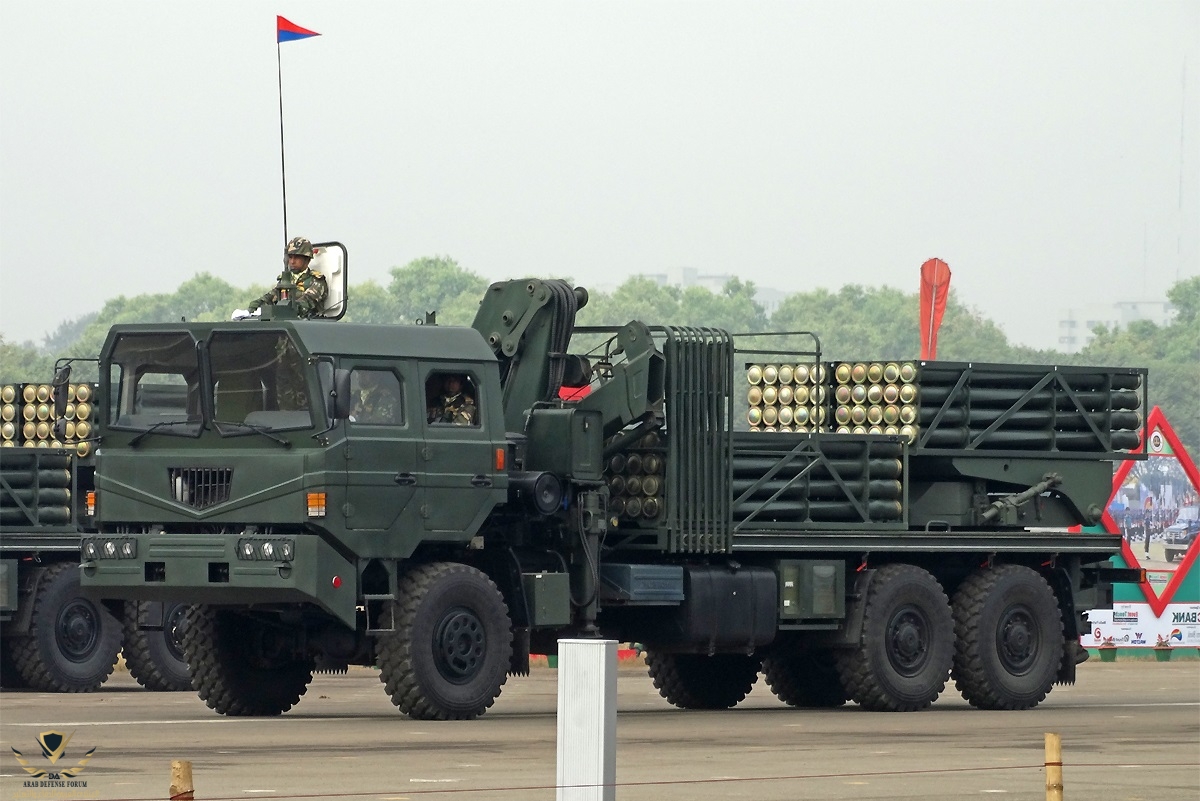

مركبة الإطلاق مزودة برافعة هيدروليكية لإعادة التحميل الذاتي
وتستخدم الرافعة أيضا لالتقاط المعدات من الأرض أو المركبات الأخرى
وإذا لزم الأمر ، يمكن أن تعمل كل مركبة قاذفة بشكل
مستقل .




البلد المصنع الصين دخول الخدمة 2014 الطاقم 5
-
عدد فوهات الأطلاق 40 وزن الصاروخ 74 كجم
وزن الرأس الحربي 21 كجم وقت إعادة التحميل 20 دقيقة

-

الموضوع اهداء للأخ
ګلَأَّّسګ ⓝ©ⓞ @ګلَأَّّسګ ⓝ©ⓞ
Saudi silent @Saudi silent


رائع الكثافة النيرانية لكن المستقبل للتوجية الليزري بالراجمات والعمل مع المسيرات

راجمه غراد مطوره..... مواضيعك مميزة
