منظومات MX-series النسخة السعودية


تعريف سريع لأنظمة EO/IR:

ما هي انظمة الـ EO/IR؟

أنظمة EO/IR (Electro-Optical/Infra-red) هي أنظمة تصوير مستخدمة للتطبيقات العسكرية أو المدنية وتشمل
أجهزة الاستشعار المرئية والأشعة تحت الحمراء والليزر وتطبيقات اخرى حسب الاستخدام.

فيما تستخدم انظمة الـ EO/IR؟

كنظرة عامة تستخدم في الإستخبارات والمراقبة والاستطلاع المسلح والبحث والإنقاذ القتالي (CSAR)
وتحديد الأهداف وقد تستخدم لمهام اخرى حسب التطبيق المطلوب.

ما هي منصات الاستخدام؟

تستخدم منظومات الـ EO/IR حسب النوع والتخصيص في عدة مجالات عسكرية جوياً وبرياً وبحرياً وتتضمن ايضاً الدفاع الجوي.

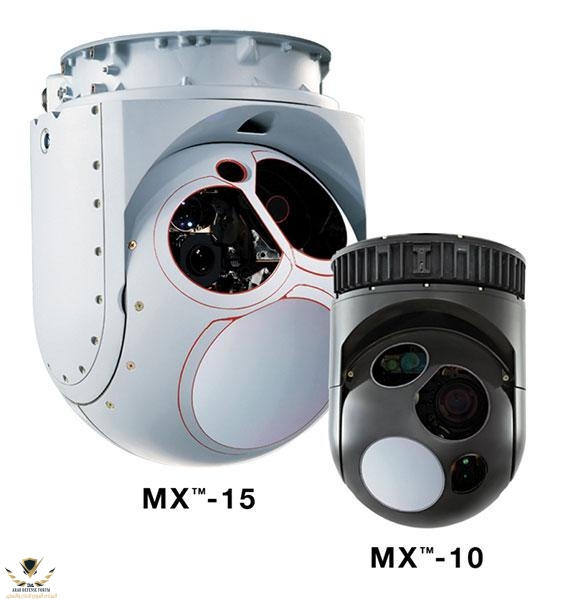

انظمة MX-Series من L3 Harris SAMI:

تعد شركة L3 Harris احد افضل الشركات العالمية في هذا المجال ، وتعد انظمتها من اكثر الانظمة انتشاراً حول العالم.
تخدم انظمة L3 Harris في امريكا ، فرنسا ، بريطانيا ، ايطاليا ، ودول عربية واسيويه.

ترتبط هذه الشركة بعقد سابق في المملكة العربية السعودية لإجراء عمليات الصيانة والاصلاح لمنظومات الـ EO/IR
والذي تطور مؤخراً الى شراكة انتاج وتصنيع عبر Joint Venture تحت اسم SAMI L3Harris technologies

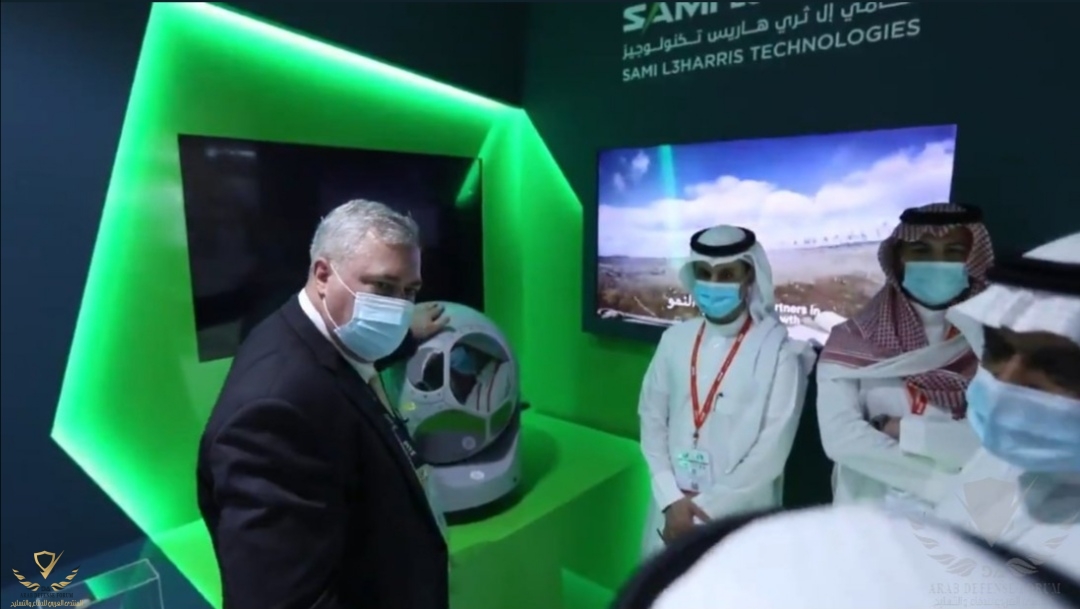

اعلنت شركة الإليكترونيات المتقدمة التابعة لـ SAMI مؤخراً وعبر IDEX2021 عن توليها مهام صناعة نظم الـ EO/IR
اللي تم الاتفاق على نقل تقنياتها وهي MX-15D و MX-10MS




التعديل الأخير:

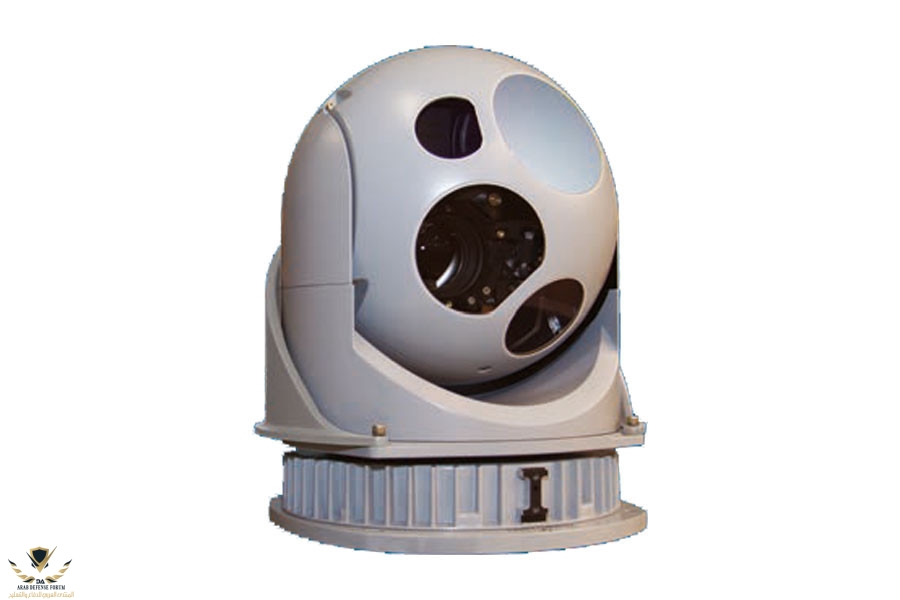

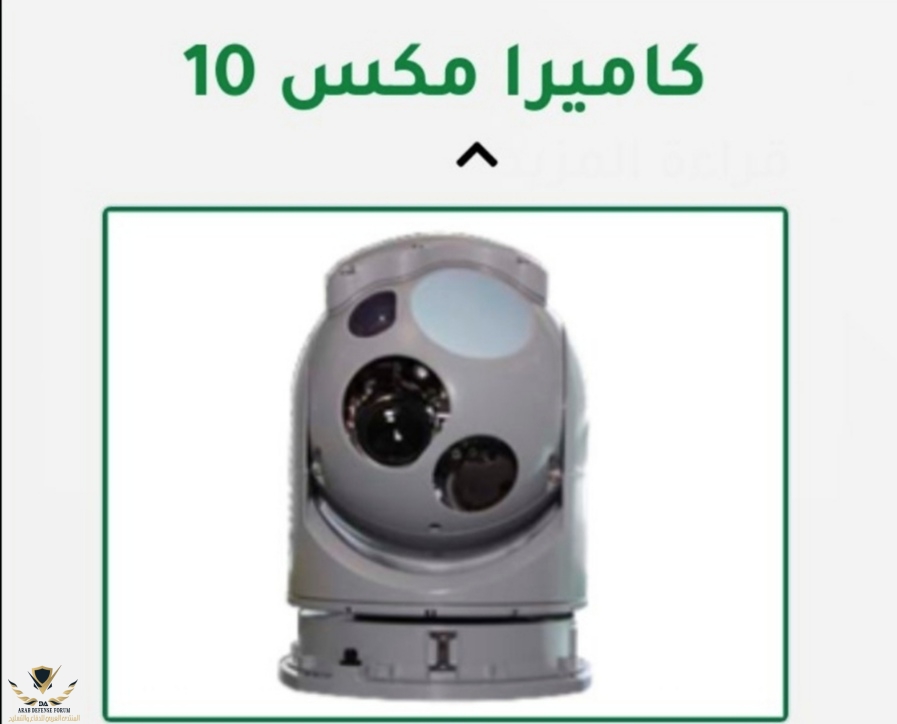

منظومة MX-10MS


ما هو MX-10MS؟

هو نظام EO/IR بحري مخصص لمواجهة التحديات في البحر وعلى طول الساحل من السفن المأهولة وغير المأهولة.
يعد MX-10MS مثاليًا للمراقبة البحرية ، والملاحة الليلية في رؤية منخفضة ومهام البحث والإنقاذ
والاعتراض البحري وتحديد الصديق أو العدو.

مميزات نظام MX-10MS

يتميز MX-10MS بقدرته على حمل ست حمولات Payloads مختلفة ، مثل:

- مستشعر ألوان عالي الدقة مع نسبة تكبير بصري كبيرة.
- مستشعر حراري عالي الدقة للتصوير في الليل وفي ظل الظروف الجوية السيئة.
- مستشعر عالي الحساسية (جهاز الإلكترون المضاعف للشحنات) "EMCCD" للتصوير في الإضاءة المنخفضة.
- نصاب ألوان HD عالي التكبير لزيادة النطاق.
- محدد مدى ليزري آمن للعين.
- مضيء اهداف ليزري.

يتميز ايضاً نظام MX-10MS بـ نظام معالجة الصور المتقدم والذي يساهم في:

- تحسين الصورة مباشر وفي الوقت الحقيقي على جميع أجهزة الاستشعار.
- تحسين التباين عالي الأداء واختراق الضباب.
- تحسين التعرف على المميزات والهوية.
- المزج بين صور EO و IR في مسار واحد وصوره واحدة.
- نظام (AVT) وهو نظام تتبع فيديو آلي يساهم في تقليل العبء على المشغل.
- قدرات E Zoom عالية تصل لـ 2X, 4X

---------------------------------------------



---------------------------------------------------

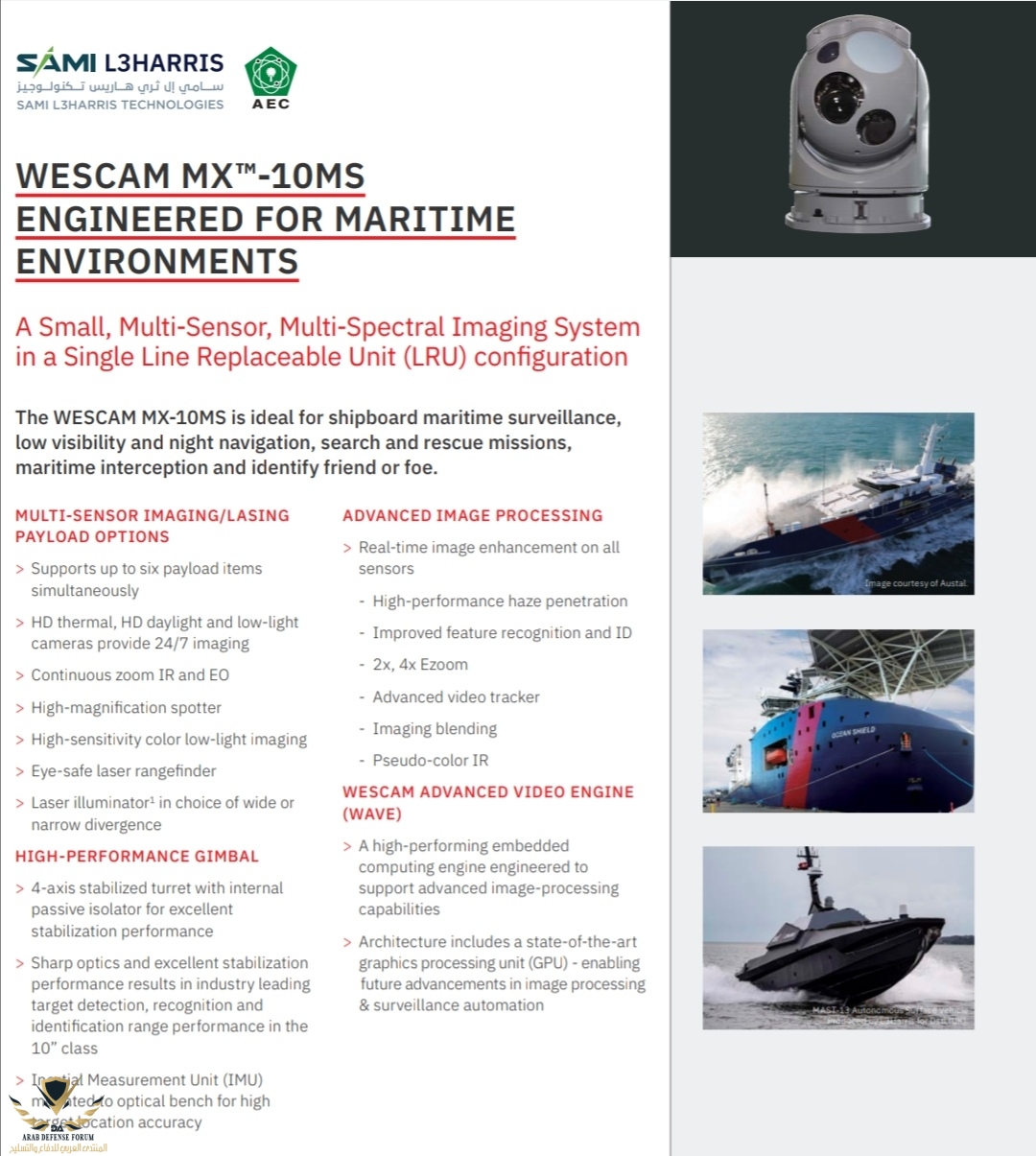

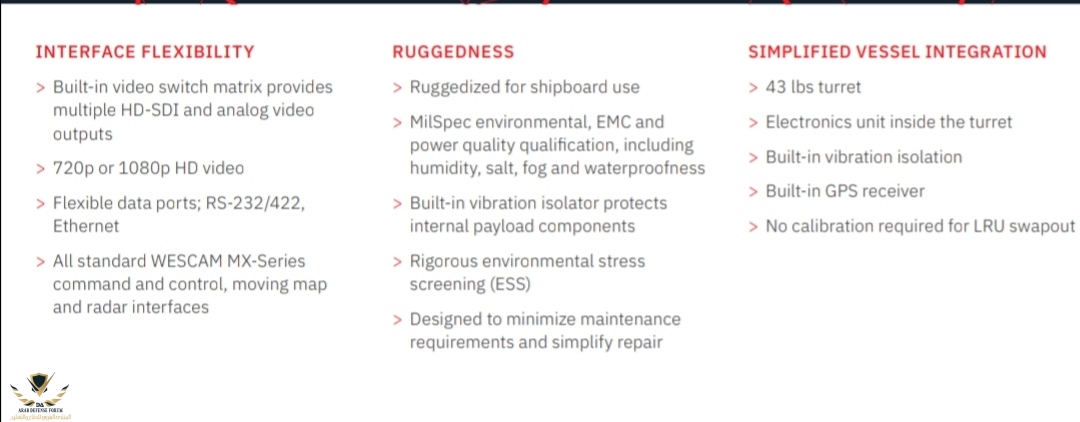

مواصفات المنظومة MX-10MS
حسب منشور شركة الإليكترونيات المتقدمة





التعديل الأخير:

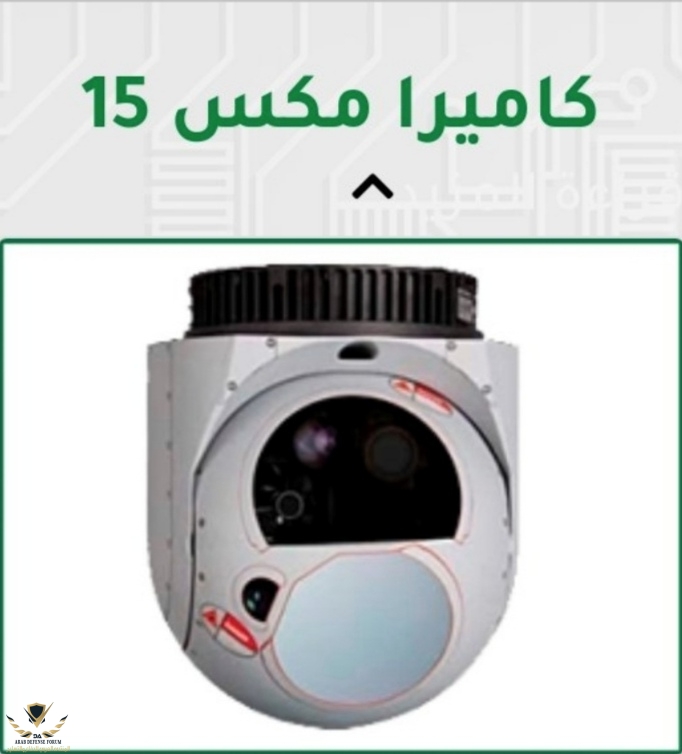

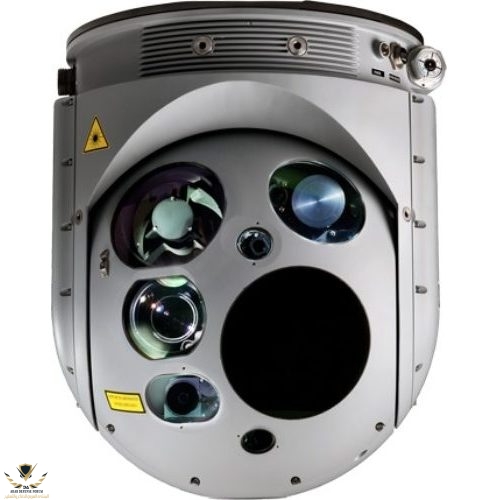

منظومة MX-15D



ما هي منظومة MX-15D؟

- منظومة EO/IR للمراقبة والاستطلاع على ارتفاعات متوسطة ومهام البحث وتحديد الأهداف
من المنصات المحمولة جواً المأهولة وغير المأهولة ، قدرات عالية لعمليات الـ ISR و CSAR

مميزات منظومة MX-15D؟

- يدعم إلى عشرة أجهزة استشعار في وقت واحد
- دقة تصوير فائقة الدقة من الكاميرات الكهروضوئية (EO) والأشعة تحت الحمراء (IR)
- التصوير بالأشعة تحت الحمراء قصير الموجة
- مضيء اهداف بالليزر / محدد المدى
- 3 خيارات اختلاف إضاءة الليزر
- يمزج التصوير متعدد الأطياف الصور المتطابقة من مستشعرات متعددة ، ويكشف عن تفاصيل أكبر في كل إطار
- نصاب اللون عالي الحساسية
- عالية الدقة منخفضة الإضاءة خطوة التكبير
- نظام (AVT) نظام تتبع آلي عبر الفيديو
- MTI مدمجه
- الأشعة تحت الحمراء الزائفة اللون Pseudo-Color IR
- تصوير بتقنيات الـ HD SWIR

------------------------------------------------------------



---------------------------------------------------------------

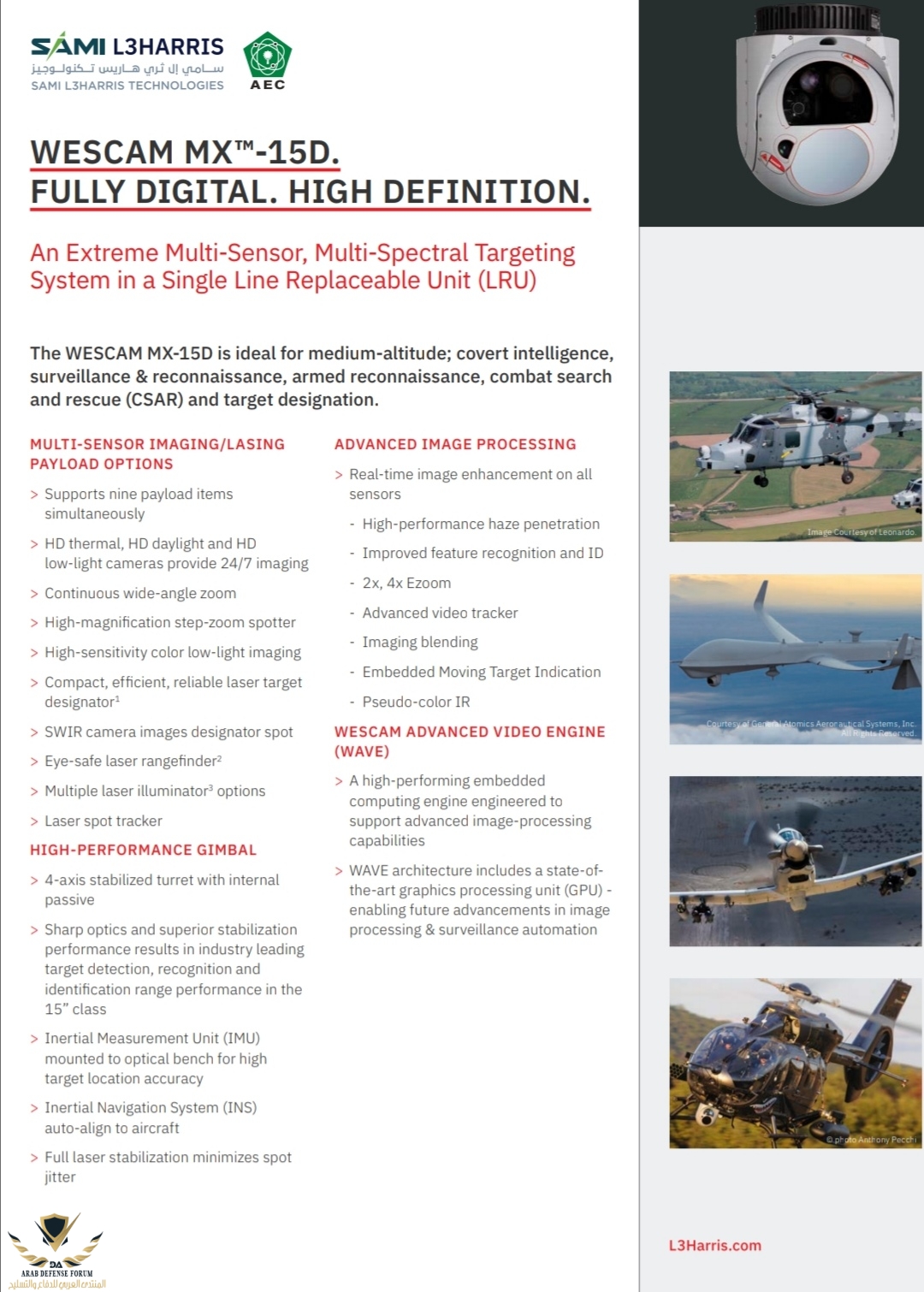

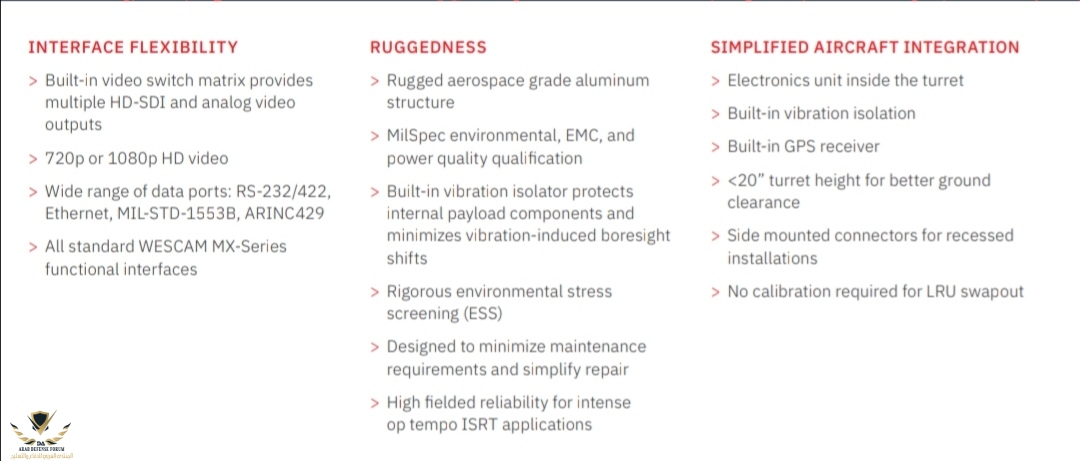

مواصفات المنظومة MX-15D
حسب منشور شركة الإليكترونيات المتقدمة



التعديل الأخير:

متفرقات بخصوص نظام الـ EO/IR والقدرات السعودية

- تعتبر نظم الـ EO/IR المصنوعة لدى L3 Harris احد افضل الانواع على مستوى العالم في فئتها.
- تصنع السعودية ايضا منظومة Argos II HD عبر شركة Intra tech والذي يعتبر المنافس الثاني للـ MX-15D.
- تصنع السعودية ايضاً منظومة " عين " ضمن ابحاث وتقنيات KACST
- عرضت شركة انظمة الرؤية المتقدمة نظام EO/IR في IDEX2021 دون تفاصيل.
- عرضت SAMI في IDEX 2021 نظام MX-20 المخصص للأرتفاعات العالية.
- عرضت SAMI في DSEI 2019 نظام MX-RSTA المخصص للمنظومات الارضية.

اعلنت الهيئة السعودية للصناعات العسكرية GAMI في خطتها الخمسية شهر مايو الماضي عن
:
  • نظام كهرو-بصري متعددالمهام ومحمول جوا

رابط الموضوع


طبقت السعودية مبدأ البدء من حيث انتهى الآخرون ، عبر نقل افضل التقنيات العالمية واقترانها
بالأبحاث المحلية والتي في النهاية ستظهر منتج محلي ينافس العالم.


نظام ARGOS II HD التابع لشركة Intra technologies


hensoldt_argos-ii_hd-lbox-500x500-FFFFFF (1).jpg


نظام عين Eayan التابع لمدينة الملك عبدالعزيز للعلوم والتقنية KACST

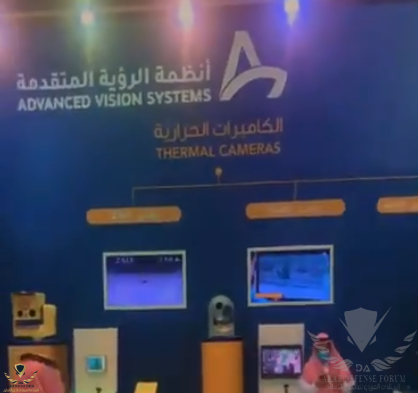

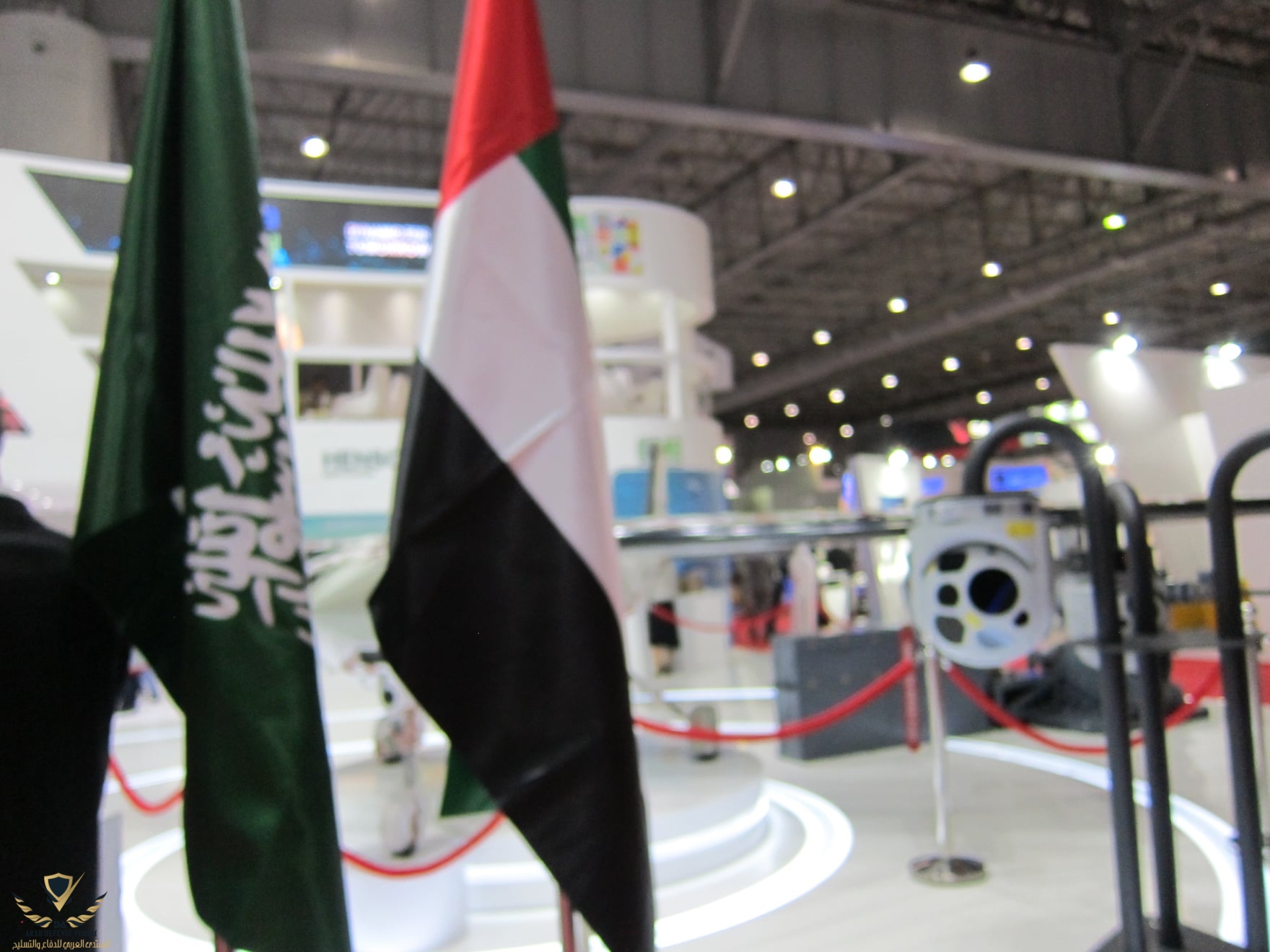

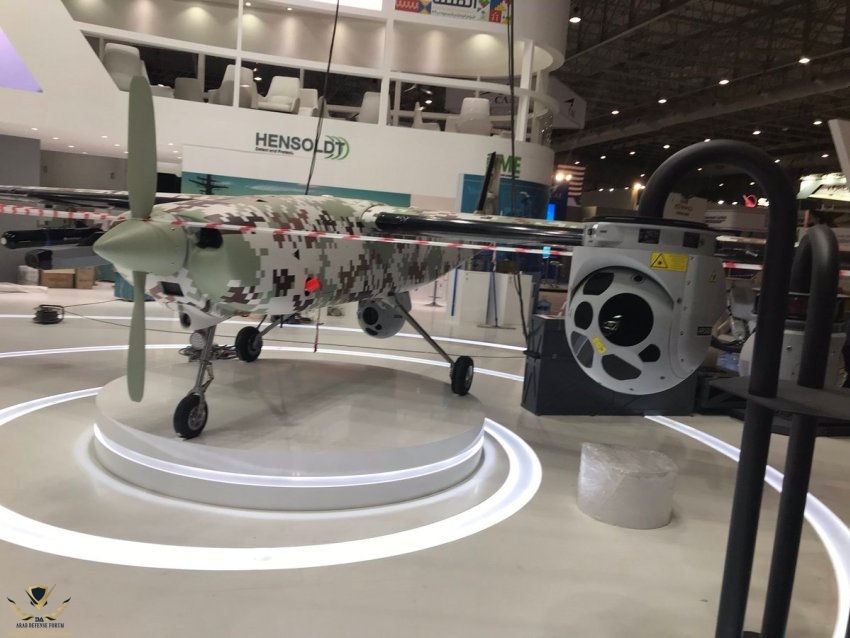

نظام EO/IR غير محدد المواصفات ضمن منتجات شركة أنظمة الرؤية المتقدمة في IDEX2021



نظام MX-20 ضمن منتجات SAMI في IDEX 2021

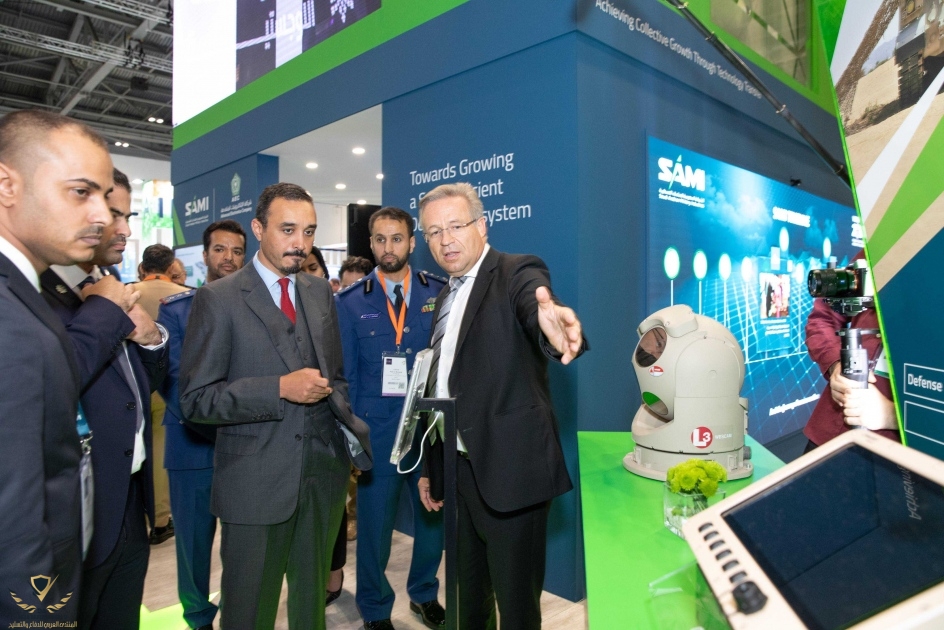

نظام MX-RSTA ضمن منتجات SAMI في DSEA 2019


التعديل الأخير:
ما شاء الله يطرح فيها البركة لو يتم تزويد MX-15D على درونات VTOL للدوريات الأمنية راح يكون شيء جميل بحيث انها اقل ضجيج من المروحيات وتأدي الغرض المروحيات

ولعد تطول الغيبات علينا في المنتدى حتى حقين تويتر وانا منهم معد اشوفهم يسرقون منك

ولكن عشاني انسان محترم راح انقل موضوعك في تويتر إذا سمحت لي ❤️

ما شاء الله يطرح فيها البركة لو يتم تزويد MX-15D على درونات VTOL للدوريات الأمنية راح يكون شيء جميل بحيث انها اقل ضجيج من المروحيات وتأدي الغرض المروحيات

ولعد تطول الغيبات علينا في المنتدى حتى حقين تويتر وانا منهم معد اشوفهم يسرقون منك

ولكن عشاني انسان محترم راح انقل موضوعك في تويتر إذا سمحت لي ❤️

ههههههه من عندي مسموح ، بس المشكله انه الموضوع مادام تم نشره اصبح ملكية المنتدى.

Screenshot_2021-02-13 قواعد المشاركة.png


وترى f 35 @f 35 مجهز محاميين يدور الشكاوي انتبه 😂
لكن لو ذكرت المصدر وحطيت رابط المنتدى الأمور طيبة إن شاء الله.



-
تقدم سعودي واضح ومتفوق في تصنيع التقنيات ذات التكنولوجيا العالية
مبروك لنا ان شاءالله .. والله يعطيك ألف عافية على مواضيعك الحصرية ياخلف








K @khalaf

هرمون السعاده ومصدر الجمال والالهام

دمت دائما مبدع ياخلف


ياليت تضع لنا جدول المقارنه معاه ومع التركي والسعودي والجنوب افريقي سابقا

K @khalaf

هرمون السعاده ومصدر الجمال والالهام

دمت دائما مبدع ياخلف


ياليت تضع لنا جدول المقارنه معاه ومع التركي والسعودي والجنوب افريقي سابقا

الله يسعدك ويرفع قدرك.
هناك مقارنة سابقة تم نشرها في المنتدى قام بها الاخ L @larbi تضمنت MX-15 و Argos II
والانظمة التركية " بعضها لم يدخل الخدمه بعد ".

يمكنك ان تلاحظ فرق الدقة يصل للضعف ، وكذلك فرق الوزن وهو عامل مهم للمسيرات خصوصاً انها
مرتبطه بأرقام حمولة محدودة.
Thermal Imaging resolution Field of viewالوزنمحدد المدى الليزري
Wescam mx-151280x 102435.5°- 1.2°43.2 Kg20km
ARGOS-II HD1280 × 102419.5° -0.15°-1.2° -19.5°52 kg20km
Aselsan CATS 640x5120.5°-0.9°-3.2°-30°59 kg30km
Aselflir-400 1024x7680.9°- 1.5° - 3° - 16°59 kg20km
Aselflir-300T1440x5701.75° - 6.4° - 30°Turret Unit: 95 kg Electronics Unit: 23 kg20km

شاهدنا سابقاً مقاطع للمراقبة والإستهداف بالدرونات التابعة للمملكة في الداخل اليمني
ولعلّ أشهرها إستهداف رئيس المجلس السياسي الأعلى في اليمن "صالح الصمّاد"
بالرّغم من جودة التصوير لكنها لا تقارن بما تمّ الحصول عليه هنا
الآن بعد توطين هذه المنظومات الرائعة ننتظر بكل حماس مشاهد إستهداف عالية الدقّة 4K😍


شاهدنا سابقاً مقاطع للمراقبة والإستهداف بالدرونات التابعة للمملكة في الداخل اليمني
ولعلّ أشهرها إستهداف رئيس المجلس السياسي الأعلى في اليمن "صالح الصمّاد"
بالرّغم من جودة التصوير لكنها لا تقارن بما تمّ الحصول عليه هنا
الآن بعد توطين هذه المنظومات الرائعة ننتظر بكل حماس مشاهد إستهداف عالية الدقّة 4K😍



من 57 كم يتتبع هدف بحجم سيارة مدنيه بكل وضوح وثبات.
ذبحنا الصيني ابيض واسود الله لا يعيده
.


هل يوجد مواصفات لنظام عين السعودي !



تخيّل معي المنظومة على درون مرافق لعمليات مداهمة الإرهابيين في العوّاميّة والدواعش !!
توفّر لك نقل حيّ مباشر بدقّة وضوح عالية وبالألوان
وتختصر زمن العمليّات إلى الربع أو أكثر وتحافظ على أرواح رجال الأمن من الزوايا الحرجة🙂


شركة سامي شغالة صح ...منظومات mx للتصوير والاستهداف هي سبب شهرة الدرونات التركية
