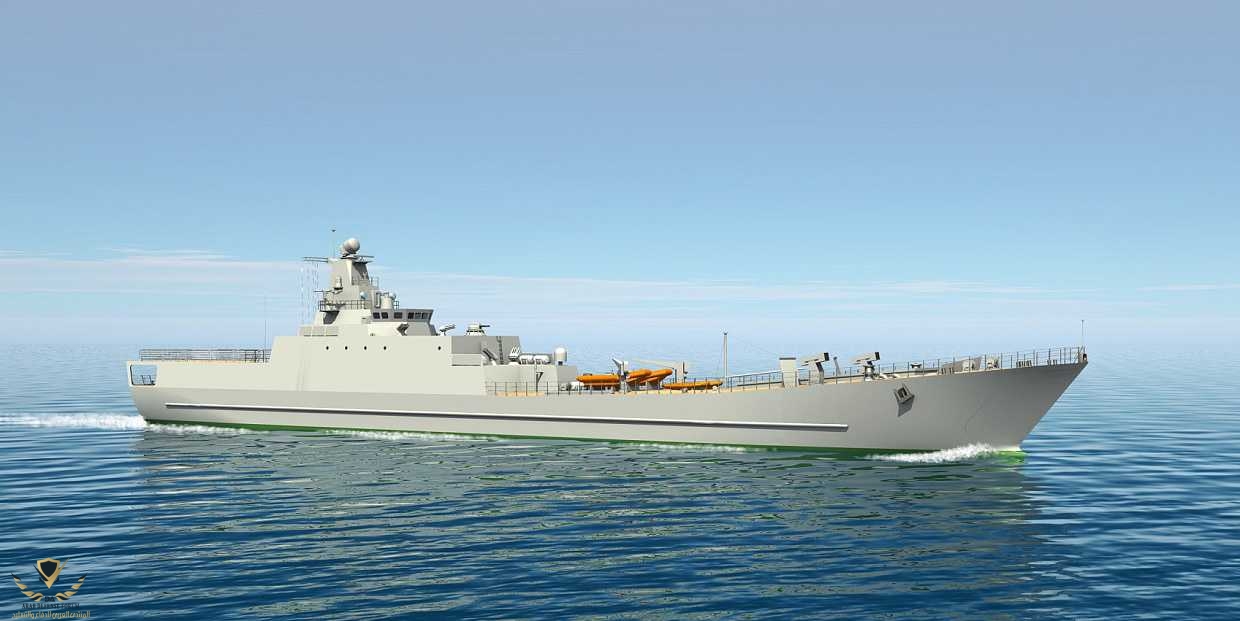

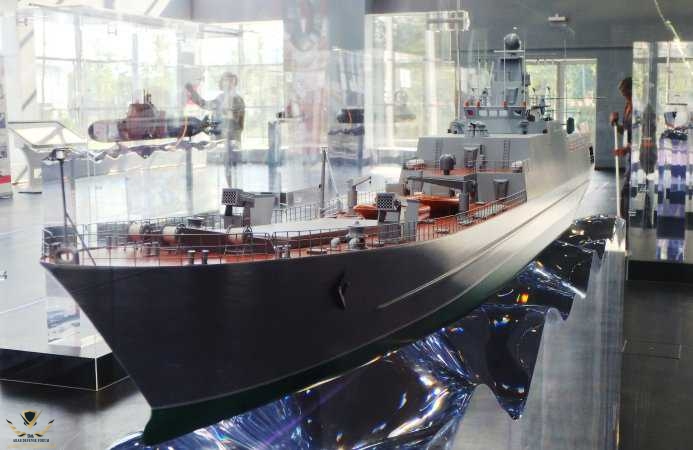

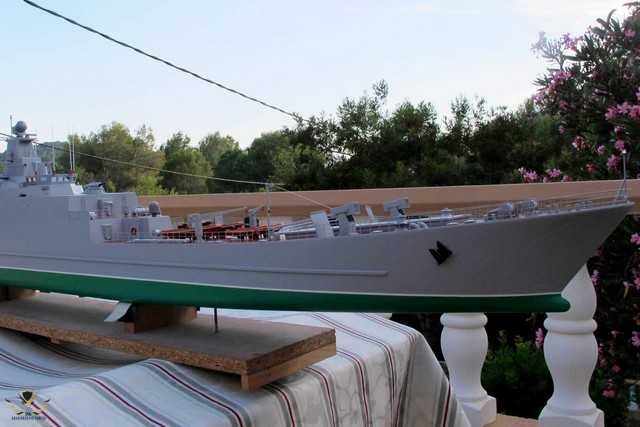

مشروع 21810 سفينة إنزال متوسطة:

صُممت سفينة الإنزال المتوسطة للمشروع 21810 لنقل القوات الهجومية والمعدات العسكرية على الشاطئ غير المجهز. تدمير قوات العدو على الشاطئ قبل الهبوط ؛ تقدم دفاعها عن النفس.
سمات
حسنت سفينة الإنزال المتوسطة Project 21810 التصميم وصلاحيتها للإبحار ، بسبب استخدام السبائك المقاومة للتآكل ، والأقسام والألواح المبثوقة ، ومحطة طاقة قوية.
خصوصيتها هي نظام صاروخي متعدد مصمم لتوفير دعم وثيق للمعدات التي يتم إنزالها. يشير هذا المزيج من سفينة الهبوط والدعم الناري إلى مهمة السفن في مواجهة مقاومة العدو القوية.
السفينة مجهزة بنظام آلي للحركة وإدارة المرافق.
إن سفينة الإنزال المتوسطة Project 21810 قادرة على توصيل الأحمال إلى مناطق الساحل في حدود 2500 ميل.
تجعل صلاحيتها للإبحار من الممكن استخدام الأسلحة والمعدات:
- في نقطة البحر حتى 4 شاملة ─ بلا حدود ؛
- في نقطة البحر حتى 5 شاملة ─ مع قيود على السرعة والمناورة فيما يتعلق بالرياح والأمواج.
وتبقى السفينة طافية مع غمر أي جزئين رئيسيين متجاورين مانع لتسرب المياه.



........................................................


التسليح:


- A-22 Ogon المحمولة على متن السفن قاذفة اللهب ونظام حارق ، بما في ذلك قاذفتان MS-227P مع صواريخ تفتيت 140 ملم OF-45 (110 قطعة) ، 140 ملم ZZh-45 صاروخ حارق (110 قطعة) أو 122 ملم A-215 Grad- نظام قاذفات صواريخ متعددة محمولة على متن السفن ، بما في ذلك قاذفتان من طراز MS-73 مع صواريخ 122 مم M-21OF HE (110 قطعة) ؛
- مدفعان آليان من طراز AK-630M عيار 30 ملم (6000 طلقة) أو نظامان مدفعيان آليان محمولان على متن السفن من بالما (6000 طلقة) ؛
- نظام التحكم في الحرائق MR-123-02 (Bagira) المعدل لأنظمة المدفعية المحمولة على متن السفن 30 مم ، 57 مم ، 76 مم ، 100 مم ؛
- ثمانية Igla-1M منظومات الدفاع الجوي المحمولة.
معدات الملاحة


............................


-Ladoga-ME-21810 نظام ملاحة وتثبيت بالقصور الذاتي أو نظام ملاحة مدمج Kama-NS ؛ - نظام دعم الأرصاد الجوية المائية Suuzhet-KM ؛
-LI2-1 سجل ؛ -NEL-20K أسلم صدى ؛
-KM145-4 بوصلة مغناطيسية ؛
-PGM-С-009 جيروسكوبية ؛
-Alyaska-Ch SNS عرض الرسم البياني الإلكتروني ونظام المعلومات (ECDIS) ؛
-نظام مؤشر استقبال -AQUA-BOARD-12 / MX-421.




..................................................................

معدات الكترونية



-Pozitiv-ME1.2 رادار نشط ؛
-نظام ECM المحمولة ؛
-120 مم PK-10 KT-216-05.04-ME نظام قاذفة شرك قريبة المدى مع طلقات قاذفة / مضيئة مدمجة A3-SK-50 (120 قطعة) ؛
رادار الملاحة الأساسي Vaigach-U-Nayada-M مكتمل بالرادار الملاحي MR-212 / 201-1 أو Pal-N-4 ؛
-MTK-201ME الكهروضوئية بالقرب من السطح ونظام الوعي بالوضع الجوي ؛
-67R معدات تحديد.
-Blokirovka weapon joint use system for surface combatants; -Podzagolovok-23 basic collective mutual interference avoidance system.

.............................

معدات الاتصالات :


معدات الاتصالات الخارجية - نظام الاتصال الآلي Buran-6E أو نظام الاتصال الآلي Rubin-EG-3.




أصول دعم الطائرات:

- مهبط طائرات مع مساعدات الإقلاع والهبوط والخدمة لطائرة هليكوبتر ريال سعودي يصل وزنها إلى 12 طنًا ؛
- المساعدات المؤقتة في قواعد المروحيات:
~ نظام هبوط الطائرات البصري والبصري Palubnik-E ؛
~ نظام الإضاءة Tulpan-V1 ؛
~ نظام دعم الأرصاد الجوية المائية Syuzhet-KM.


......................................................


محطة الدفع الرئيسية


مصنع ذو محورين يعتمد على محركي ديزل WARTSILA 8L26 بقدرة 2700 كيلووات يقودان مروحتين ثابتتين.
يتم توفير التحكم في الحركة والمرافق من خلال أنظمة إدارة المرافق ومحطة الدفع الرئيسية الآلية.
يتكون نظام الطاقة الكهربائية من أربعة مولدات ديزل من نوع MAN D2866 مع معدل اسمي مستمر يبلغ 300 كيلو واط لكل منها ومولد ديزل للطوارئ في مرفأ الطوارئ MAN D0824 بمعدل اسمي مستمر يبلغ 100 كيلو واط.


.........................................................

الخصائص الرئيسية:




الإزاحة الكاملة ، t: 1740
الإزاحة القياسية ، t: 1600
الحد الأقصى للطول: 97،0

الحد الأقصى للعارضة: 11،0
العمق من القاعدة المصبوبة إلى السطح العلوي: 5،8 السحب
المصمم: 2،4

قدرة الحمل: ، t: 300
دافع: 2 مراوح ثابتة
السرعة بأقصى سرعة ، عقدة: 16

سرعة اقتصادية ، عقدة: حوالي 14
نطاق إبحار اقتصادي مع سعة وقود كاملة ، نانومتر:

حتى 2500 قدرة تحمل
،القدره على الإبحار
30 يوم


..........................................................

Tornado.sa @Tornado.sa
المنتدى العربي للدفاع والتسليح


التعديل الأخير:

سفن الإنزال والقوارب:

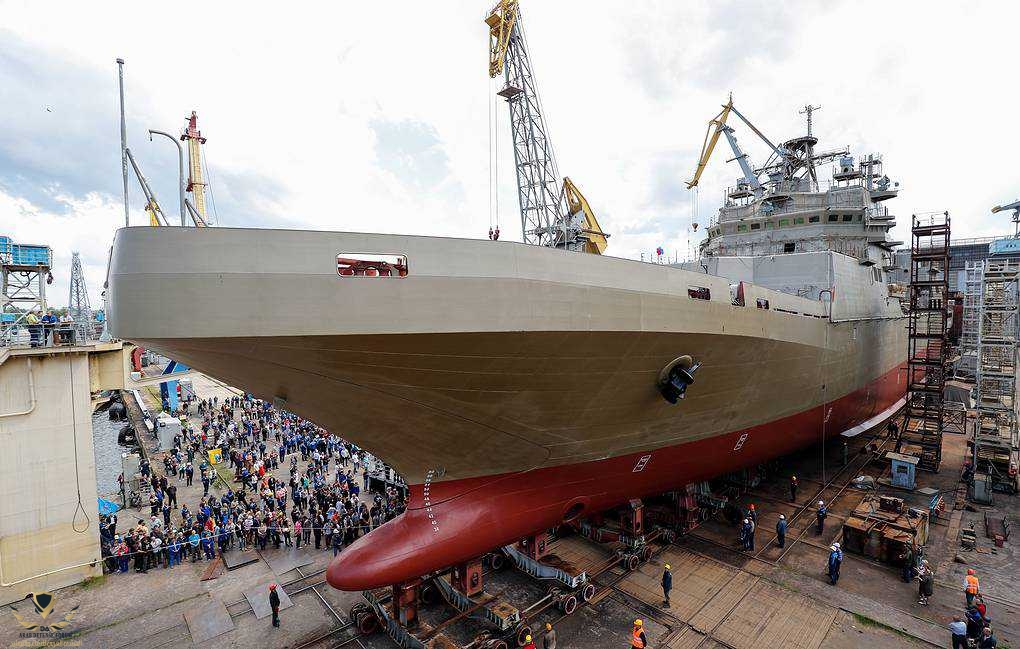

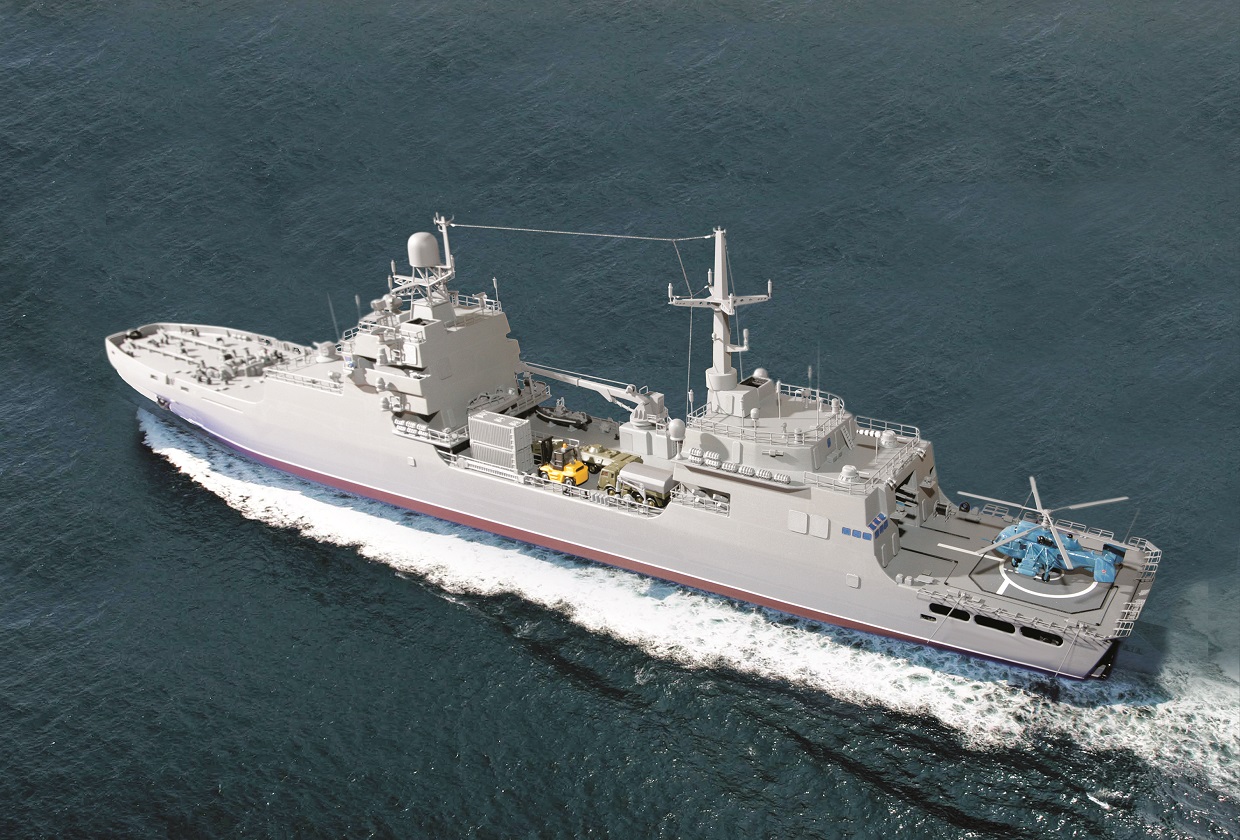

11711E مشروع او Project

سفينة إنزال كبيرة



تهدف السفينة إلى إنزال القوات ونقل المعدات والمعدات العسكرية.



إزاحة حمولة كاملة:
∼ 6600 طن
طول:
∼135 م
شعاع على WL:
∼16.5 م
المسودة (عند الإزاحة بالحمل الكامل):
∼3.8 م
ارتفاع البدن:
∼11 م
السرعة الكاملة / الاقتصادية:
∼18 / 16 عقدة
المدى (عند 16 عقدة):
∼3500 نانومتر
قدرة التحمل:
30 يوما
قدرة الموظفين:
∼ 300 شخص
المركبات الثقيلة:
ما يصل إلى 13
المركبات المتوسطة:
ما يصل إلى 20
الشاحنات:
حتى 30



الدفع الرئيسي



محطة الدفع الرئيسية:
2 × 3700 كيلو واط DRRA-3700
1 × محرك PU100FM

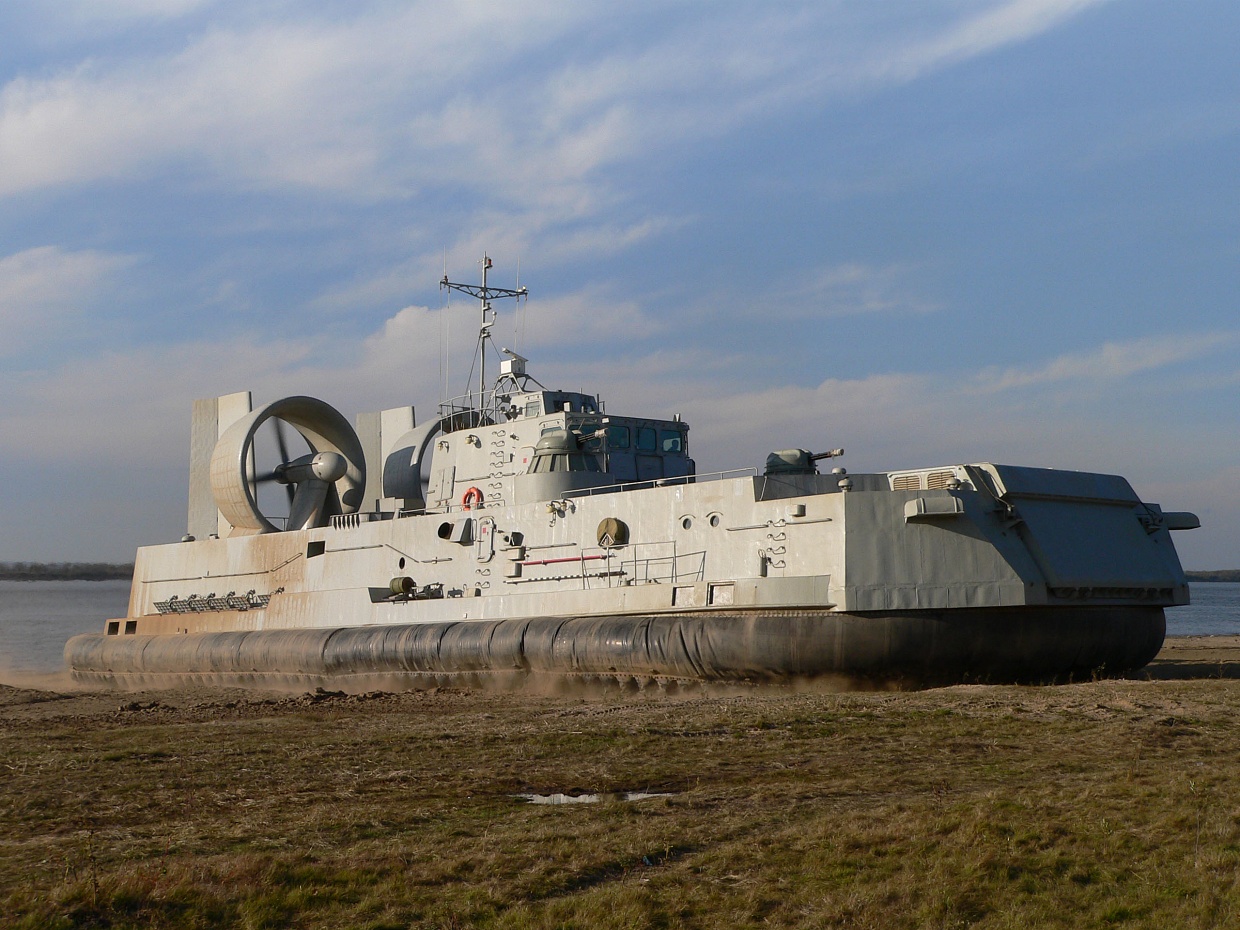

مشروع 12061E "Murena-E"

طائرة هبوط وسادة هوائية



تم تصميم زورق الإنزال لنقل العتاد القتالي أو القوات البرمائية للانتشار الأمامي من الشاطئ أو سفن الإنزال الكبيرة ووسائل النقل ، ونقلها عن طريق البحر والهبوط على الشاطئ.



الإزاحة:∼150 طن
طول:31.3 م
الحزم:14.6 م
سرعة:55 عقدة
المدى (عند 50 عقدة):200 نانومتر
قدرة القوات:2 IFVs /
2 ناقلة أفراد /
3 مركبات قتالية /
2 دبابات برمائية /
1 خزان متوسط /
130 جنديا

الدفع الرئيسي


محطة الدفع الرئيسية2 × وحدة توربين غازي MT-70M مع ناقل حركة

التسلح


سلاح المدفعية:2 × 30 ملم AK-306 CIWS
الدفاع الجوي:8 × Igla MANPADS
معدات الكترونية:1 × Gorizont-25 INS

التعديل الأخير:

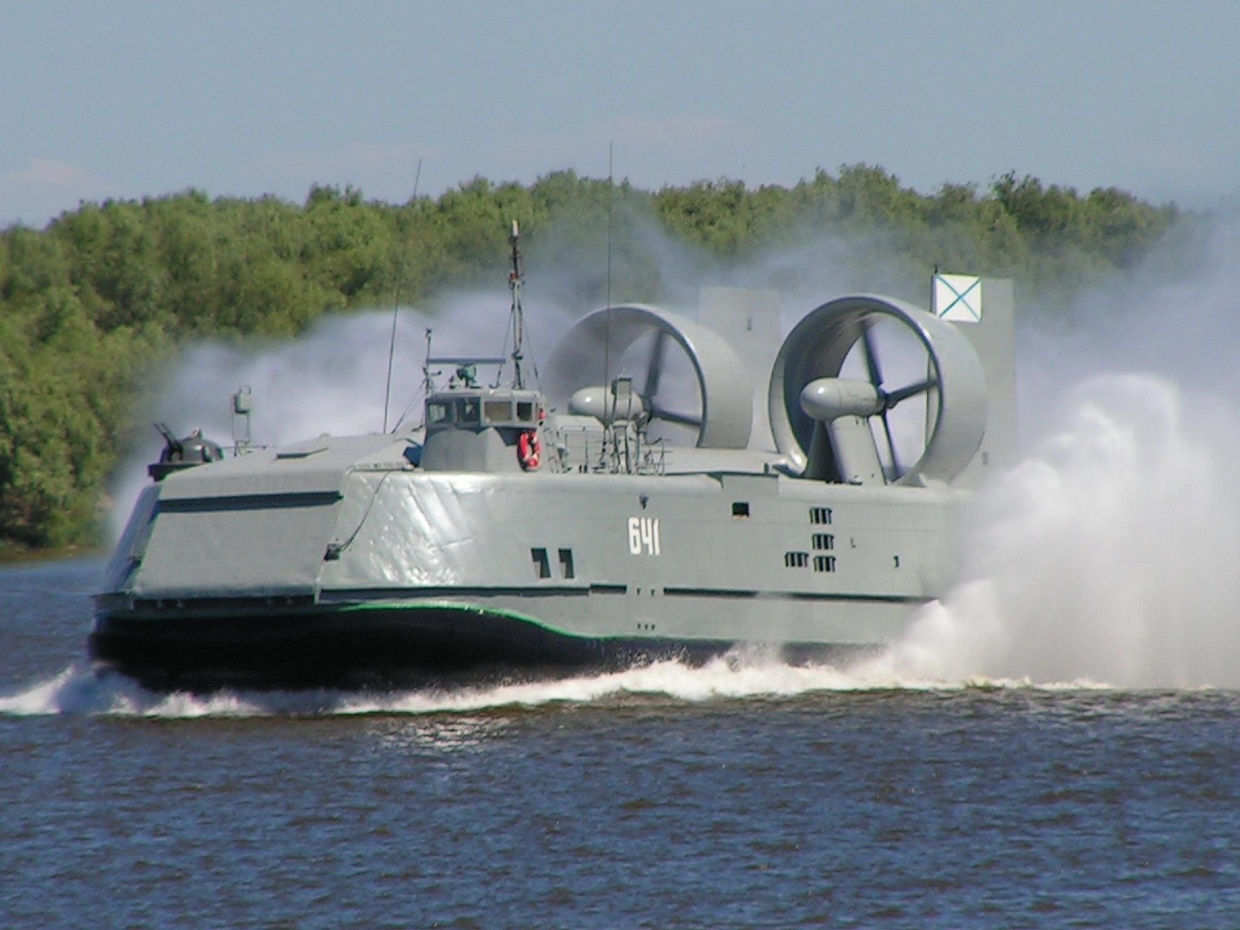

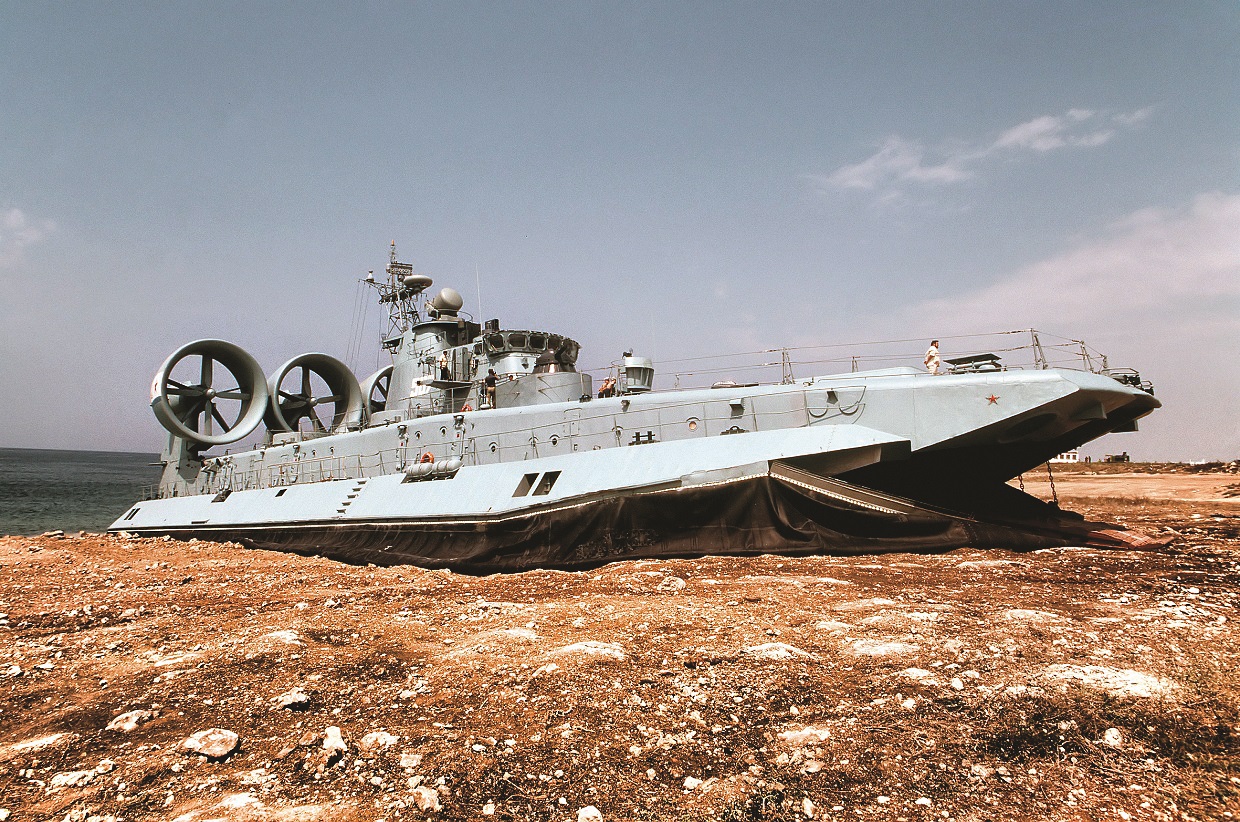

مشروع 12322


سفينة هبوط وسادة هوائية


تم تصميم السفينة لأخذ العتاد القتالي أو القوات البرمائية للانتشار الأمامي من الشاطئ ، وإسقاط الطاقة عن طريق البحر ، والهبوط فوق الشاطئ ، ونقل الألغام ، والغرس.


الإزاحة:∼555
سرعة60 عقدة
نطاق300 نانومتر
قدرة التحمل5 ايام
قدرة القوات:3 خزانات متوسطة /
10 ناقلة أفراد و 140 جندي /
8 IFVs و 140 جندي /
500 جندي

الدفع الرئيسي


محطة الدفع الرئيسية:3 × 10000 حصان وحدات توربينات غازية دافعة M35-1
2 × 10000 حصان وحدات توربينات غازية فائقة الشحن M35-2
4 شواحن فائقة NO10
3 × مراوح هوائية AV-98

التسلح


الصواريخ غير الموجهة:قاذفتا قاذفات محمولة على متن السفن مقاس 140 ملم (قابلة للسحب)
سلاح المدفعية:2 × 30 ملم AK-630M CIWS
معدات الكترونية:1 × MR-123-01 نظام رادار
1 × Gorizont-25 INS مع مؤشر مستقبل GPS NT-300D

ملاحظه
طبعا المشروع ليس عباره عن سفينه واحده بل يضم مسماها سفن ذات ادوار متعدده ومهام اخري شاركتكم سفن والإنزال والقوارب في بعض المشاريع

التعديل الأخير:
ميل يحري
اتوقع خطأ في الترجمة
النانو متر هي وحدة قياس اكترونيه

إيه الفرق؟ اعرف الاختلافات بين النانو والنانو متر​

النانو متر والنانو
النانو متر والنانو
أمنية فايد
الخميس، 30 مايو 2019 02:00 ص


عندما تتعمق فى التقنيات التكنولوجية الحديثة تجد أن هناك العديد من وحدات القياس المختلفة، ومن ضمنها "النانو متر"، وفيما يلى نوضح ما هو النانو متر والفرق بين وبين النانو


النانو..​

هى وحدة قياس تعنى قزم وتستخدم للتعبير عن جزء من مليار من الوحدة التى نريد قياسها، مثل النانو ثانية هى جزء من مليار جزء من الثانية، ورغم أنها تستخدم مع كل وحدات القياس، إلا أن العلماء وجدوا فائدتها الكبيرة فى وحدات قياس الطول والزمن والكتلة فى التقنيات التكنولوجية الحديثة.

نانو متر..​

هى جزء من مليار جزء من المتر، تستخدم هذه الوحدة لقياس الأطوال الصغيرة جدا مثل التطبيقات الكيميائية والفيزيائية مثل أبعاد الذرة وقياس الجزئيات وإلكترونيات النواة والميكروبات الصغيرة جدا ويرمز لها
nm، كما تستخدم هذه الوحدة أيضا لوصف أطوال الموجه فى المجال المرئى الذى يتراوح بين 350 إلى 700 نانو متر.



للقياس نطاق الراديو او الموجات الإكترونيه نظام من ايام الإتحاد السوفييتي والروس تربو عليها مو قياس مسافه

النانو متر هي وحدة قياس اكترونيه

إيه الفرق؟ اعرف الاختلافات بين النانو والنانو متر​

النانو متر والنانو
النانو متر والنانو
أمنية فايد
الخميس، 30 مايو 2019 02:00 ص


عندما تتعمق فى التقنيات التكنولوجية الحديثة تجد أن هناك العديد من وحدات القياس المختلفة، ومن ضمنها "النانو متر"، وفيما يلى نوضح ما هو النانو متر والفرق بين وبين النانو


النانو..​

هى وحدة قياس تعنى قزم وتستخدم للتعبير عن جزء من مليار من الوحدة التى نريد قياسها، مثل النانو ثانية هى جزء من مليار جزء من الثانية، ورغم أنها تستخدم مع كل وحدات القياس، إلا أن العلماء وجدوا فائدتها الكبيرة فى وحدات قياس الطول والزمن والكتلة فى التقنيات التكنولوجية الحديثة.

نانو متر..​

هى جزء من مليار جزء من المتر، تستخدم هذه الوحدة لقياس الأطوال الصغيرة جدا مثل التطبيقات الكيميائية والفيزيائية مثل أبعاد الذرة وقياس الجزئيات وإلكترونيات النواة والميكروبات الصغيرة جدا ويرمز لها
nm، كما تستخدم هذه الوحدة أيضا لوصف أطوال الموجه فى المجال المرئى الذى يتراوح بين 350 إلى 700 نانو متر.



للقياس نطاق الراديو او الموجات الإكترونيه نظام من ايام الإتحاد السوفييتي والروس تربو عليها مو قياس مسافه
الكلام عن مدى السفينه
يقاس بالميل البحري

الكلام عن مدى السفينه
يقاس بالميل البحري
وحد قياس اكتروني للنطاق ماقد شفت افلام للغواصات ايام الحرب العالميه وقت ماتقترب سفينه او غواصه يكوان مركب سماعه للترددات موجة الراديو ويستطيع تحديد مسافتها ومداها وقربها وبعدها بالموجات الصوتيه

اوتدري الله اعلم يمكن المحرر كان مكثر الفودكا وحسبها بالنانو متر لأنها وحدة قياس للطول في النهايه

وحد قياس اكتروني للنطاق ماقد شفت افلام للغواصات ايام الحرب العالميه وقت ماتقترب سفينه او غواصه يكوان مركب سماعه للترددات موجة الراديو ويستطيع تحديد مسافتها ومداها وقربها وبعدها بالموجات الصوتيه

اوتدري الله اعلم يمكن المحرر كان مكثر الفودكا وحسبها بالنانو متر لأنها وحدة قياس للطول في النهايه
NM تعني ميل بحري
مواقع الترجمة تترجمها نانومتر

ممكن كلام والله صحيح يالله ان شاء الله اني احرم مواضيع الروس ناقصين خرد بعد


شكرا لك للتوضيح
