البحرية الملكية الكندية

[Assassino]

البحرية الملكية الكندية

البحرية الملكية الكندية تأسست سنة 1910 , و يقارب عدد العاملين في البحرية الكندية 15000 , و تنقسم البحرية الكندية إلى قسمين:


وحدات القوات البحرية في المحيط الهادئ

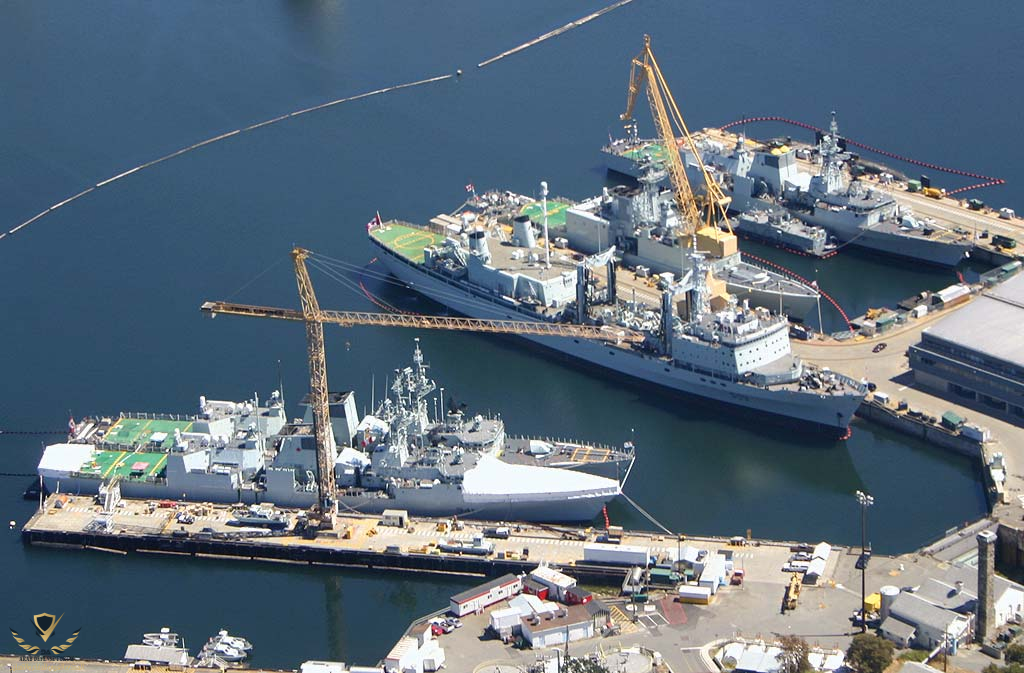

تتمركز بقاعدة esquimalt المتواجدة بمدينة فانكوفر.

​

​

وحدات قوات البحرية في المحيط الاطلسي ​

​

​

والتي تتمركز بقاعدة halifax كما تلعب وحدات قوات البحرية في المحيط الاطلسي دورًا حيويًا في الأمن البحري من خلال موقعها الاستراتيجي في هاليفاكس ، على طول طرق التجارة الرئيسية التي تربطنا بأوروبا والولايات المتحدة أمريكا الجنوبية وفي جميع أنحاء العالم

​

تشغل البحرية الكندية :

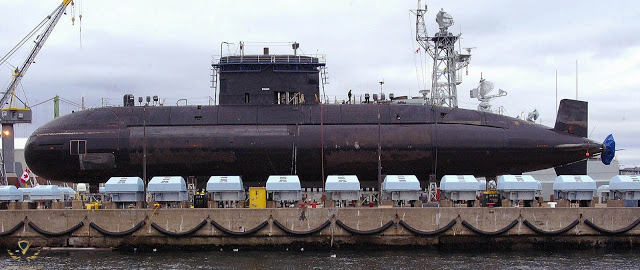

4 غواصات فئة Upholder/Victoria-class submarines

* المواصفات العامة :
بلد الصنع :بريطانيا
الإزاحة : 2400 طن تحت الماء

الطول : 70.26 متر
الإرتفاع: 7.6 متر
العرض : 7.2 متر
المدى : 10,000 ميل بحري​

الطاقم :7 ظباط و 40 جندي(بحار)
* التسليح :
-صونار: ​

Type 2046 / CANTASS towed array sonar
Thomson Sintra Type 2040 Passive/Active bow sonar
Type 2007 Passive search Flank array sonar
Type 2019 Passive/Active Ranging & Intercept Sonar
Type 2041 passive ranging Micropuffs
- رادا رKelvin Hughes Type 1007
نظام ادارة المعارك Librascope SFCS Mk 1 Mod C من لوكهيد مارتن
6 انابيب عيار21 لإطلاق طوربيدات من نوع Mark 48

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

12 فرقاطة من فئة HALIFAX Class



[Assassino]

12 فرقاطة من فئة HALIFAX Class

* المواصفات :


الازاحة : 5,235 طن
الطول : 135.5
العرض : 16.40
السرعة : + 28 عقدة

* التسليح :
- رادار:
Thales Smart-S Mk.2 3-D E/F band air/surface search
Upgraded Sea Giraffe SG-150 HC 2-D air/surface search
)Raytheon Pathfinder Mk.2 X/S band navigation (2 units
صونار:
Saab CEROS 200 directors 2
1 Thales SIRIUS IRST (Infra-Red Search and Track)
الأنظمة الحرب الإلكترونية:
Elisra NS9003A-V2HC ESM
Condor Systems Sea Search radar warning receiver (not confirmed)
Rheinmetall MASS (Multi-Ammunition Soft-kill System)
SLQ-25 Nixie
-8 صواريخ هاربون بلوك 2
- منظومة RIM-162 ESSM
- مدفع Bofors عيار 57mm
-منظومة Phalanx CIWS
-اربع خلايا Mk.32 لإطلاق طوربيدات من نوع Mk.46 Mod 5
-6 رشاشات عيار 12.7 مم​



[Assassino]

​

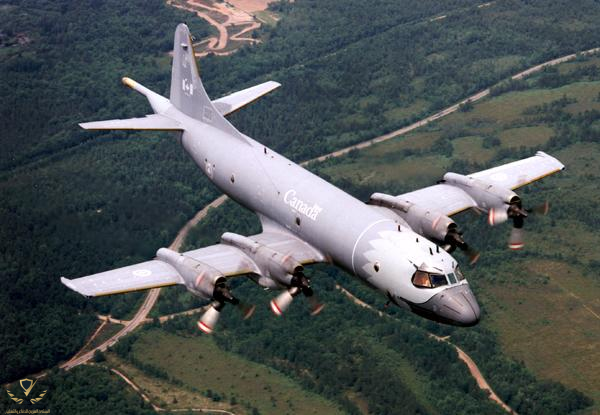

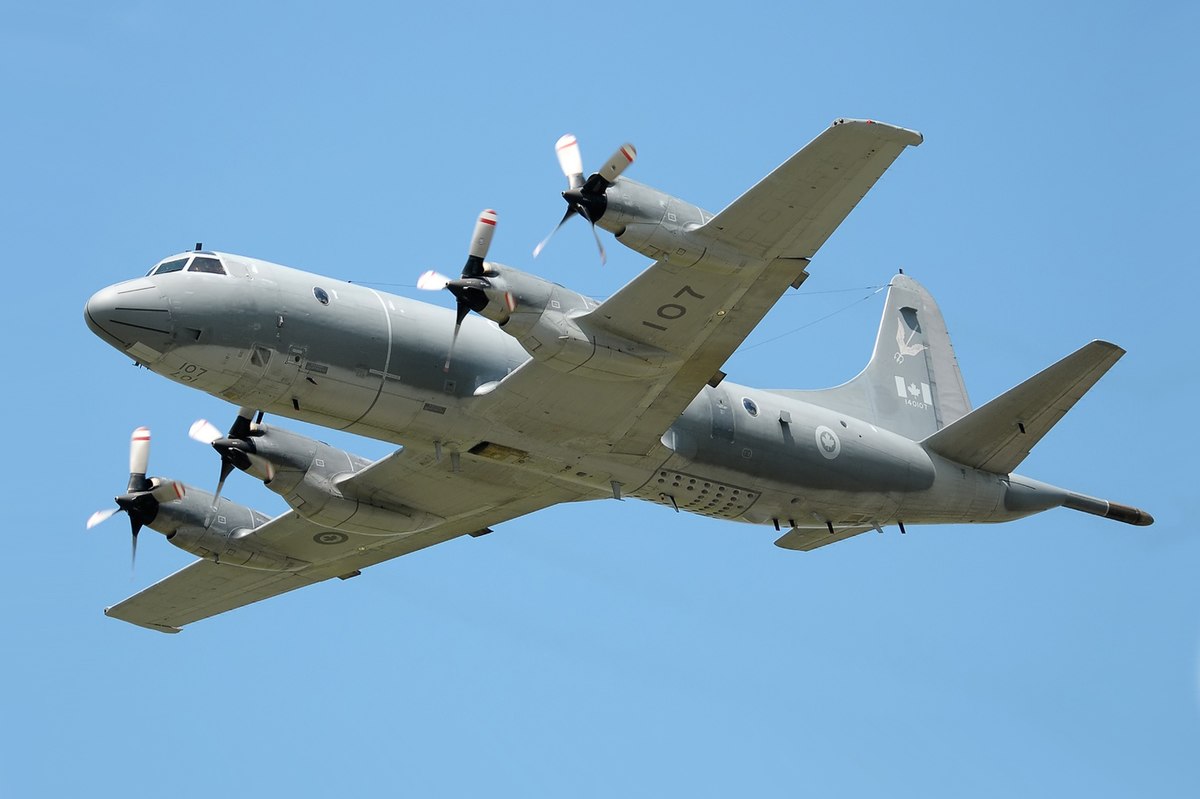

Lockheed CP-140 Aurora​

​

المواصفات:

باع الجناحين :30.37 متر

الطول : 35.61 متر

الارتفاع : 10.30 متر

الوزن فارغة :27,892 كجم

أقصى وزن بالحمولة : 64,410 كجم

السرعة القصوى :750 km/h

سقف الخدمة : 10,668 متر

المدى العملي :9,266 كم

تستطيع التحليق لمدة 8 ساعة

4 محركات Alison T-56-A-14-LFE turboprop engines
المستشعرات:
-Radar; sonobuoys
-FLIR
-(magnetic anomaly detector (MAD
-(electronic support measures (ESM
-fixed 70 mm camera
- hand-held camera
-night vision goggles
-gyrostabilized binoculars
التسليح:
-طوربيد Mark 46 Mod
8 نقاط تعليق داخل البدن و 10 تحت الاجنحة
الطاقم 8 اشخاص

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[Assassino]

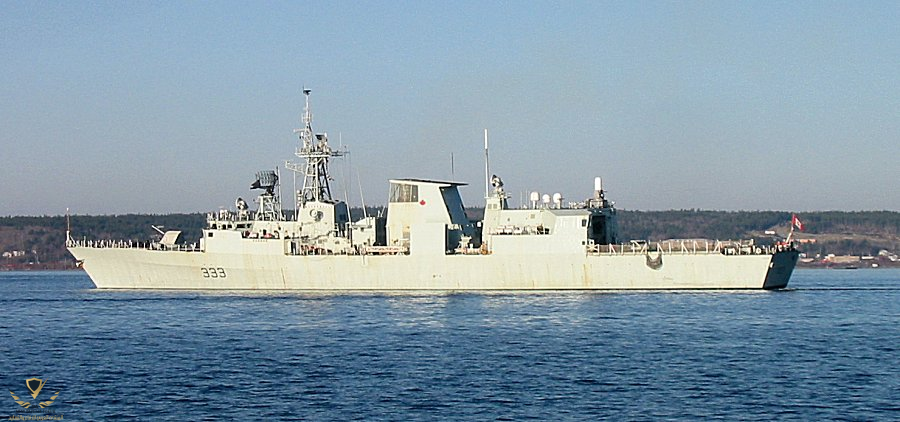

12 فرقاطة من فئة HALIFAX Class
مشاهدة المرفق 345679

* المواصفات :


الازاحة : 5,235 طن
الطول : 135.5
العرض : 16.40
السرعة : + 28 عقدة

* التسليح :
- رادار:
Thales Smart-S Mk.2 3-D E/F band air/surface search
Upgraded Sea Giraffe SG-150 HC 2-D air/surface search
)Raytheon Pathfinder Mk.2 X/S band navigation (2 units
صونار:
Saab CEROS 200 directors 2
1 Thales SIRIUS IRST (Infra-Red Search and Track)
الأنظمة الحرب الإلكترونية:
Elisra NS9003A-V2HC ESM
Condor Systems Sea Search radar warning receiver (not confirmed)
Rheinmetall MASS (Multi-Ammunition Soft-kill System)
SLQ-25 Nixie
-8 صواريخ هاربون بلوك 2
- منظومة RIM-162 ESSM
- مدفع Bofors عيار 57mm
-منظومة Phalanx CIWS
-اربع خلايا Mk.32 لإطلاق طوربيدات من نوع Mk.46 Mod 5
-6 رشاشات عيار 12.7 مم​

COUNTERMEASURES

* Electronic support measures: CANEWS
* Electronic countermeasures Ramses: AN/SLQ-503
* Chaff and IR flare decoy: Shield decoy launcher
* Torpedo decoy: AN/SLQ-25 Nixie towed decoy

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[m2abuassi]

موضوع غير تقليدي وممتاز ..



[Assassino]

اول موضوع لي بعد سنوات طوال من المراقبة كالاصنام ، اعتدر عن مستوى اللغة الركيكة ، و افتقار للتنظيم ، لم استطع تطرق لكل السفن التي في الخدمة



[Assassino]

موضوع غير تقليدي وممتاز ..

شكرا لك مشاركتك افرحتني فعلت كل ما في جهدي لإنشاءه ، و لم انم حتى الآن الساعة الرابعة صباحا



[m2abuassi]

شكرا لك مشاركتك افرحتني فعلت كل ما في جهدي لإنشاءه ، و لم انم حتى الآن الساعة الرابعة صباحا

كفو عليك .. . بس إستمر أرجوك ..



[Assassino]

كفو عليك .. . بس إستمر أرجوك ..

اكيد



[هيرون]

اول موضوع لي بعد سنوات طوال من المراقبة كالاصنام ، اعتدر عن مستوى اللغة الركيكة ، و افتقار للتنظيم ، لم استطع تطرق لكل السفن التي في الخدمة

أي جهد مرحب به ونقدر لك هذا المحتوى
البحرية الكندية لم يتطرق لها أحد من قبل بهذا الشكل الممتاز
بالتوفيق ونتمنى رؤيتك على الدوام



[Assassino]

أي جهد مرحب به ونقدر لك هذا المحتوى
البحرية الكندية لم يتطرق لها أحد من قبل بهذا الشكل الممتاز
بالتوفيق ونتمنى رؤيتك على الدوام

شكرا لك



[هيثم محمد عبد الله]

شكرا ومن مزيد الى تقدم



[GENTLE WARRIOR]

شكرا لك

- ممتاز , اكمل الموضوع ...... معلومات أكثر



[Assassino]

12 سفينة دورية فئة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

class

​

المواصفات :


الازاحة : 960 طن
الطول : 55.31
العرض : 11.30
السرعة : 15 عقدة
نظام الدفع: Diesel-electric, 4 diesels, 2 Z drives
الطاقم: 31-36
التسليح : 1 مدفع 40 مم ، 2 رشاشات 12.7 مم



[Assassino]

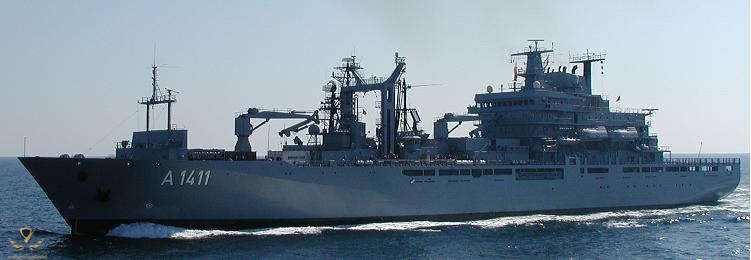

2 سفن امداد فئة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

class

​

المواصفات :


الازاحة : 24,700 طن

الإرتفاع: 9.15 متر

الطول : 172 متر

العرض : 23.16 متر

السرعة: 21 عقدة

الطاقم: 227

الحمولة: 18 الف طن من الوقود ،400 طن الذخائر والمؤن وقطع الغيار

3 مروحيات من طراز CH-124

التسليح :2 Phalanx CIWS
6 رشاشات 12.7 مم
​



[Assassino]

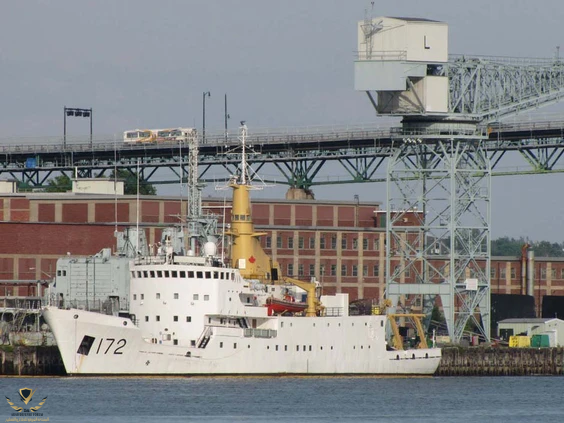

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

research ship

المواصفات :


الازاحة : 2,130 طن

الإرتفاع: 15 قدم

الطول : 253 قدم

العرض : 42 قدم

السرعة: 15 عقدة

الطاقم: 55

نظام الدفع: Diesel electric, 2 shafts, 2,960 shp

سفينة أبحاث للأغراض العامة تستخدم في الغالب في أعمال التجارب الصوتية والسونار


​



[Assassino]

مروحية( SEA KING (CH-124

​

المواصفات :

الطاقمTwo pilots, a Tactical Coordinator (TACCO), and an Airborne Electronic Sensor Operator (AESOP

قطر المروحة: 19 متر

الإرتفاع: 5.13 متر

الطول : 16.7 متر

الوزن دون الحمولة: 5,216 كغ

الوزن العادي عند الاقلاع : 8,664 كغ

الوزن الاقصى عند الاقلاع: 10,000 كغ

نوع المحرك:محركين من نوع General Electric T58-GE-8 turboshafts بقوة 1250 shp, تم تطويرهم لاحقا
T58-GE-8F-100 standards بقوة 1500 shp
نوع الوقود : F-44

تحتوي على خزانين بسعة 583 امبريال غالون

السرعة القصوى: 267 كم/سا

السرعةالعادية:220 كم/سا

المدى : 1000 كم

ارتفاع التحليق : 4,481 متر

التسلق 400-670 متر في الدقيقة

التسليح الاصلي :

تحتوي على اربعة نقاط تعليق خارجية قادر على حمل طوربيدات من نوع Mk 43 , MK 44 او قنبلة الاعماق Mk 54 ,كما تم تعديل نقطة التعليق الامامية لتتمكن من حمل MK 101 depth bomb

التسليح الحالي:

عدد 2 طوربيد مضاد للغواصات نوع Mk 46 Mod V
انواع متععدة منsonobuoys و pyrotechnic devices
مدفع رشاش للدفاع عن النفس في بعض الاصدارات

المستشعرات:

Surface Search radar,FLIR , Passive Active Sonar

للتمكن من اكتشاف الغواصات يتم انزال الصونار تحت الماء عن طريق حبل يصل طوله ل 450 قدم



[Assassino]

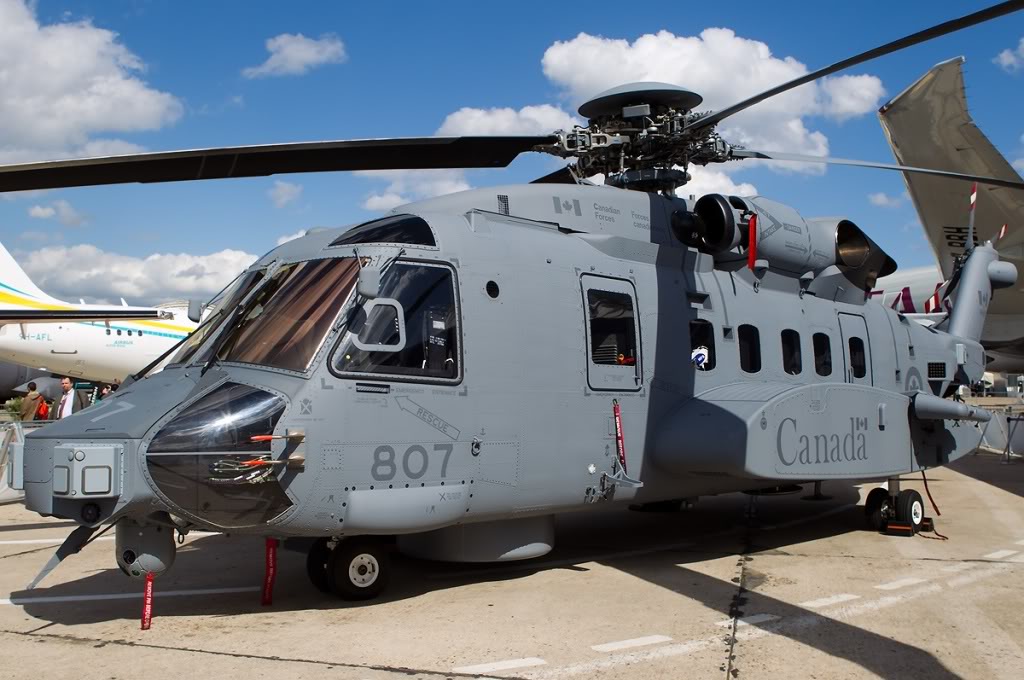

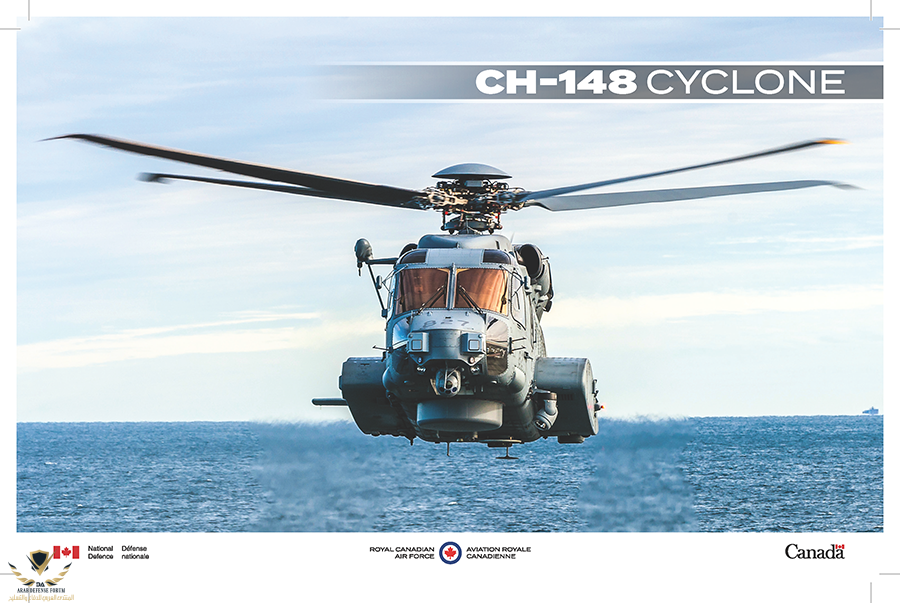

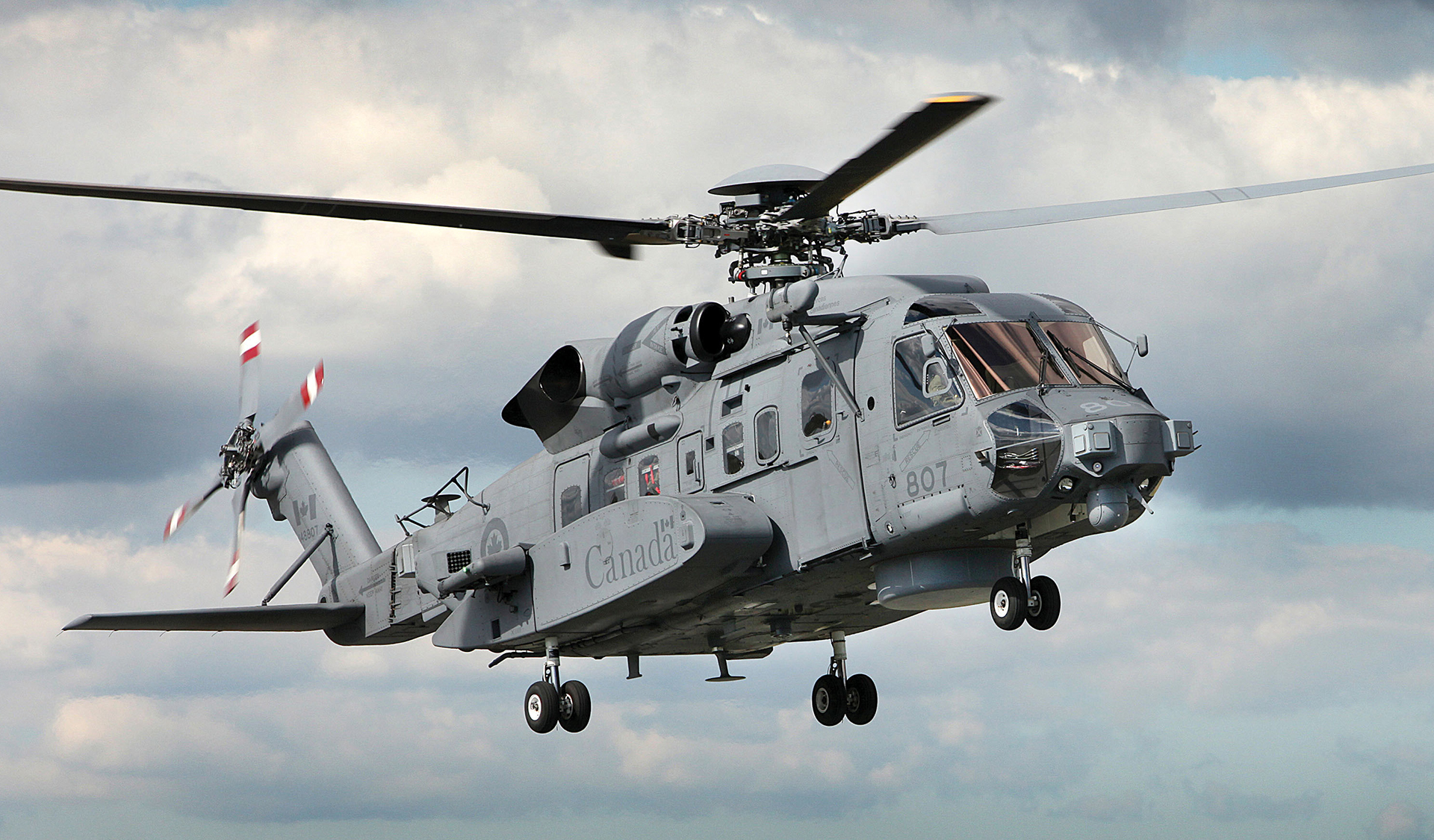

مروحية CH-148 CYCLONE

CH-148 Cyclone هي النسخة البحرية من المروحية Sikorsky S-92
و تعد واحدة من أكثر طائرات الهليكوبتر البحرية قدرة في العالم يمكن استخدامها للمهام ASuW او ASW , او مهام البحث والإنقاذ SAR ، والنقل التكتيكي والمزيد. يمكن أن تعمل خلال النهار أو الليل وفي معظم الظروف الجوية .
كما تعتبر اول مروحية قادرة على قيام بمهام ISR لكندا.

المواصفات :

قطر المروحة: 17.48متر

الإرتفاع: 5.44 متر

الطول : 17.22متر

الوزن دون الحمولة: 7070 كغ

الوزن الاقصى عند الاقلاع: 13,000 كغ

المدى : 740 كم

سقف التحليق : 4572 متر

يمكنها حمل 22 شخص

نوع المحرك:محركين من نوع

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

بقوة 2237 kW

مزودة ب : sonobuoys

صونار L-3 HELRAS

ردار بحت من نوع APS-143B

FLIR

نظام قياس الدعم الإلكتروني Lockheed Martin AN/ALQ-210


التسليح عبارة عن طوربيدين Mk 46 و مدفع رشاش عيار 7,62 مم

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[Assassino]

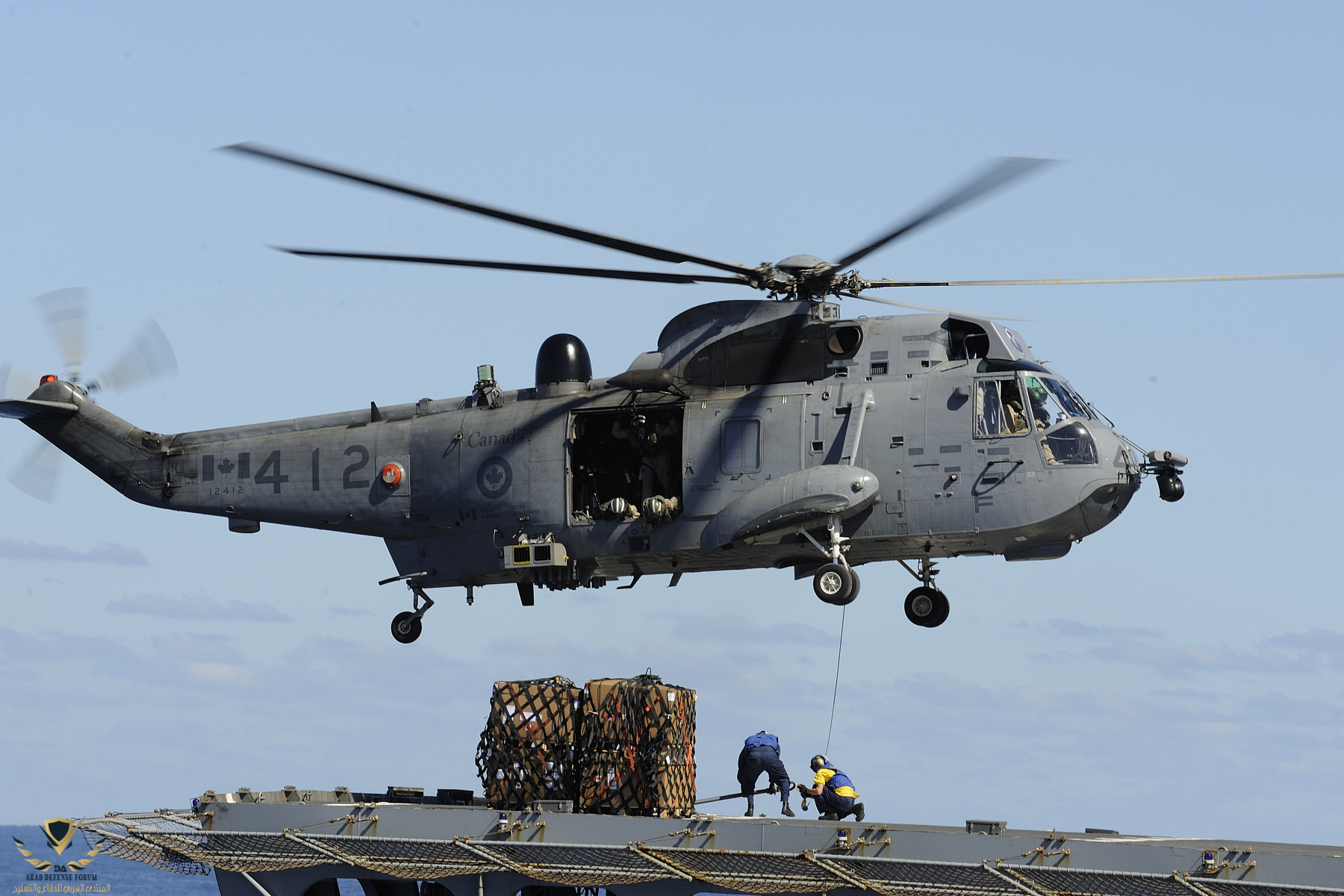

مروحية( SEA KING (CH-124
مشاهدة المرفق 345890​

المواصفات :

الطاقمTwo pilots, a Tactical Coordinator (TACCO), and an Airborne Electronic Sensor Operator (AESOP

قطر المروحة: 19 متر

الإرتفاع: 5.13 متر

الطول : 16.7 متر

الوزن دون الحمولة: 5,216 كغ

الوزن العادي عند الاقلاع : 8,664 كغ

الوزن الاقصى عند الاقلاع: 10,000 كغ

نوع المحرك:محركين من نوع General Electric T58-GE-8 turboshafts بقوة 1250 shp, تم تطويرهم لاحقا
T58-GE-8F-100 standards بقوة 1500 shp
نوع الوقود : F-44

تحتوي على خزانين بسعة 583 امبريال غالون

السرعة القصوى: 267 كم/سا

السرعةالعادية:220 كم/سا

المدى : 1000 كم

ارتفاع التحليق : 4,481 متر

التسلق 400-670 متر في الدقيقة

التسليح الاصلي :

تحتوي على اربعة نقاط تعليق خارجية قادر على حمل طوربيدات من نوع Mk 43 , MK 44 او قنبلة الاعماق Mk 54 ,كما تم تعديل نقطة التعليق الامامية لتتمكن من حمل MK 101 depth bomb

التسليح الحالي:

عدد 2 طوربيد مضاد للغواصات نوع Mk 46 Mod V
انواع متععدة منsonobuoys و pyrotechnic devices
مدفع رشاش للدفاع عن النفس في بعض الاصدارات

المستشعرات:

Surface Search radar,FLIR , Passive Active Sonar

للتمكن من اكتشاف الغواصات يتم انزال الصونار تحت الماء عن طريق حبل يصل طوله ل 450 قدم

خرجت من الخدمة سنة 2018



[The scorpion.]

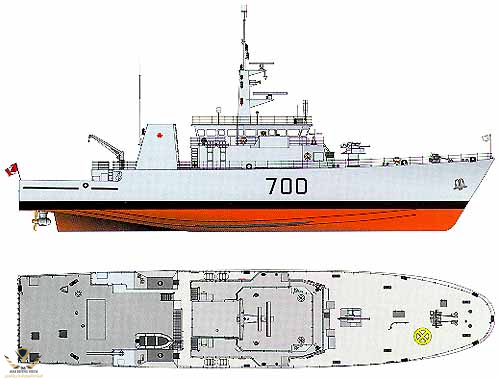

12 سفينة دورية فئة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

class


مشاهدة المرفق 345879​

المواصفات :


الازاحة : 960 طن
الطول : 55.31
العرض : 11.30
السرعة : 15 عقدة
نظام الدفع: Diesel-electric, 4 diesels, 2 Z drives
الطاقم: 31-36
التسليح : 1 مدفع 40 مم ، 2 رشاشات 12.7 مم

تسليح ضعيف جدا جدا
