مسيرة كمان-12 الإيرانية

[larbi]

هي مسيرة تكتيكية من تصميم و انتاج القوات الجوية الايرانية كأول مسيرة لها لتكون منصة قليلة الكلفة وقابلة لاحتواء تطويرات مستقبلية مثل الSATCOM والSAR مع قابلية للscalability ورفع الحجم.

في النسخة الاولى تم تفادي الاجزاء المتحركة في الlanding gear الأمامية والخلفية منها على حساب قوى السحب التي ستقلل من قدرة بقائها ! والتي انتاجها بدأ بداية العام الماضي وشهدت مشاركتين في تمارين عسكرية هذا العام في دور الاستطلاع فقط.​

السرعة القصوى - Max speed​	200 km/h​
سرعة الطيران /التسكع - Cruise speed​	160 km/h​
سرعة الانهيار - Stall speed​	90 km/h​
مدة الطيران - Endurance​	10 ساعات​
المدى​	1000 km+​
الحمولة ​	100 كلغ​
التسليح ​	قنابل انزلاقية او 4 صواريخ AKHGAR​
MTOW​	450 kg​
Empty weight​	230 kg​

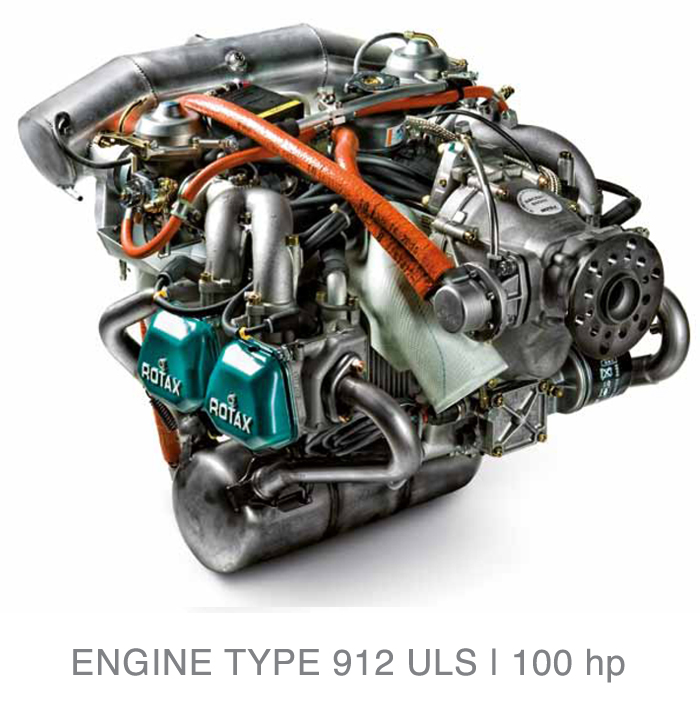

المحرك ​	ROTAX-912​

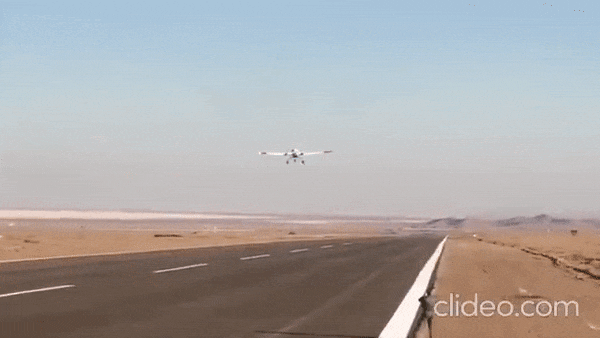

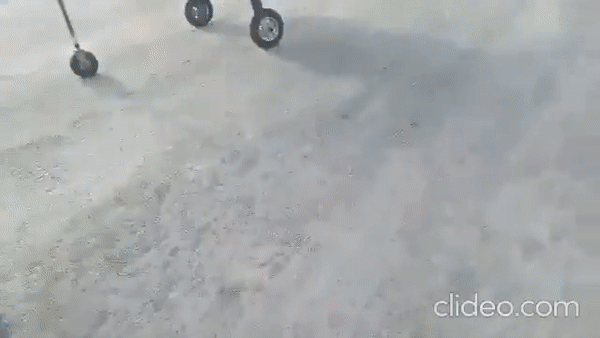

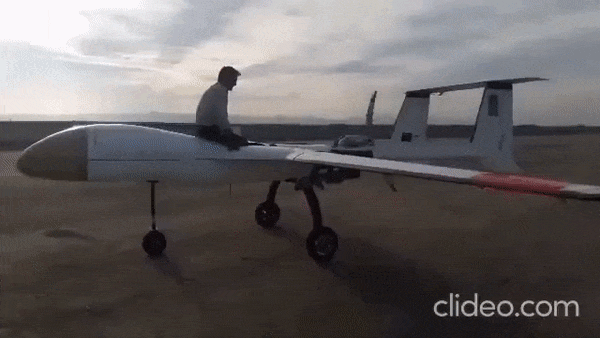

من فديو لنموذج اولي

​



[larbi]

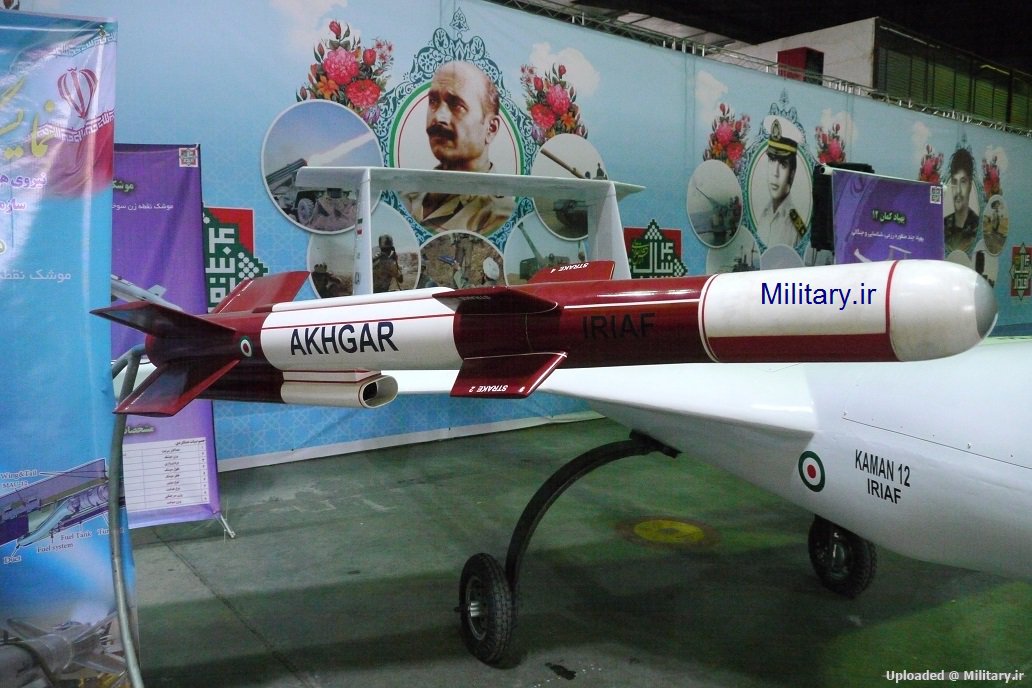

يمكنها حمل 4 صواريخ جوالة من نوع AKHGAR وهو صاروخ جوال صغير يبدو انه نسخة مصغرة من صاروخ "قاصد-3"

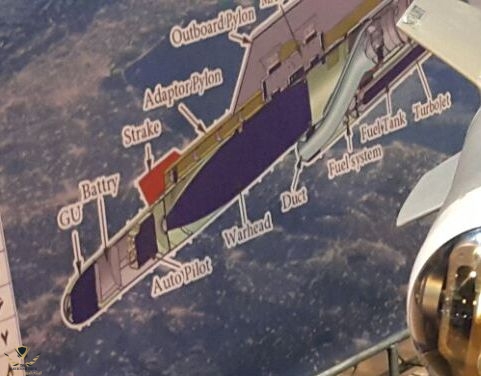

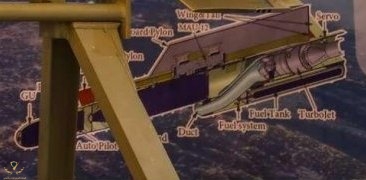

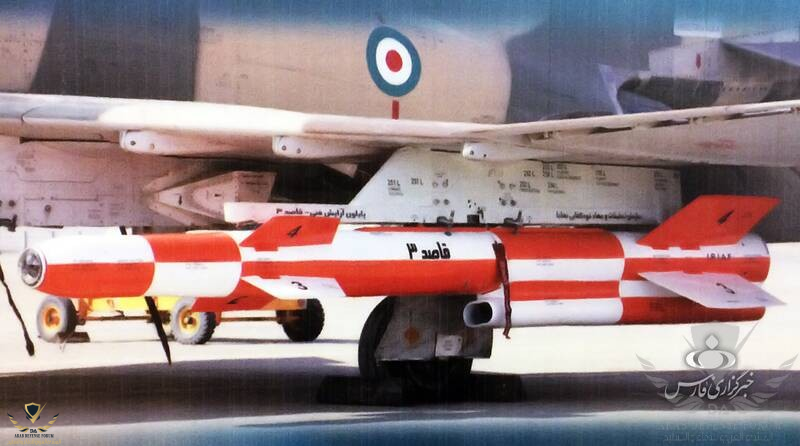

فحتى عند عرضه تم عرض cutaway لصاروخ "قاصد-3" بالغلط ، حيث ان الرسم يبدو فيه المحرك يستخدم axial flow compressor عكس محرك الBehotec JB-180 المستخدم و شكله يوحي بانه طلوع 4/TRI 60 ,ونضام التعليق

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

مستخدم في الF-4 الايرانية.

يستخدم الصاروخ محرك من نوع Behotec JB-180 وحسب سعة وقود الصاروخ وسرعته (L 3.5 | 600Km/h) من نوع Jet-A1 والSFC المذكورة في مواصفة المحرك فإن مداه سيكون ≈ 60 كلم او اكثر بقليل ، الا انه لاعتماده على التوجيه النهائي تلفزيا بداتا لنك من المسيرة ; مداه 30 كلم وهو مدى جيد لمسيرة بهذا الحجم لانه يتيح لها القصف من خارج مدى الSHORADS و تهديدها من خارج مداها.
​

السرعة​	600 Km/h​
وزن الصاروخ​	27 Kg​
المدى​	30 Km​
طول​	170 cm​
قطر​	13 cm​
المحرك​	Behotec JB-180​
التوجيه​	تلفزي​
الرأس الحربي​	8 Kg​
الوقود ​	3.5 L​

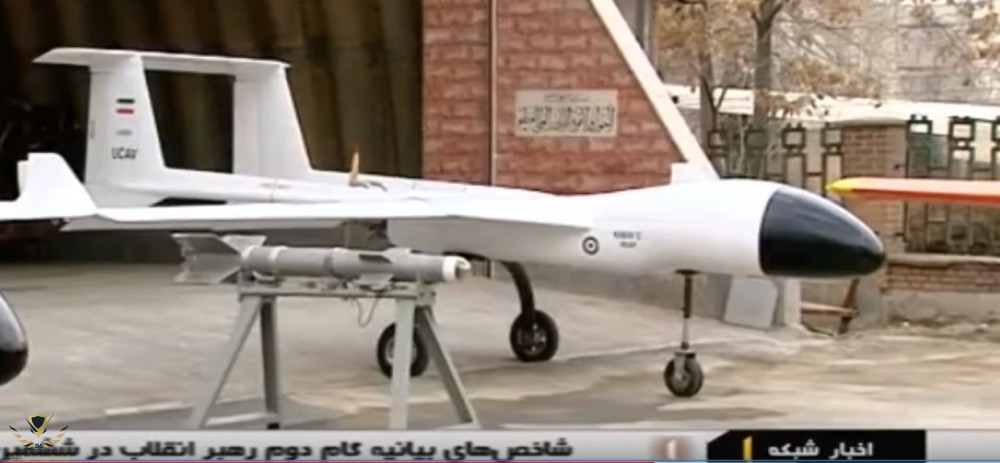

ماعدى هذه الmockup لم يتم نشر تجارب للآن او الEO/IR turret المستخدمة في المسيرة!


​



[Sami sa]

ما اشوف اماكن تركيب للصواريخ ؟؟

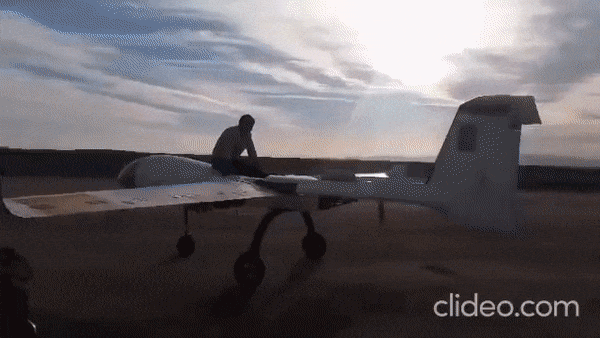

اذا كانت نفس الي جالس عليها الرجال يكون الصاروخ اكبر منها
والطائره الي بالصوره الاخرى تختلف عن الاولى



[هيرون]

تطور جديد أن تصمم وتطلق القوات الجوية نظام مسير العادة يحتكرها الحرس الثوري

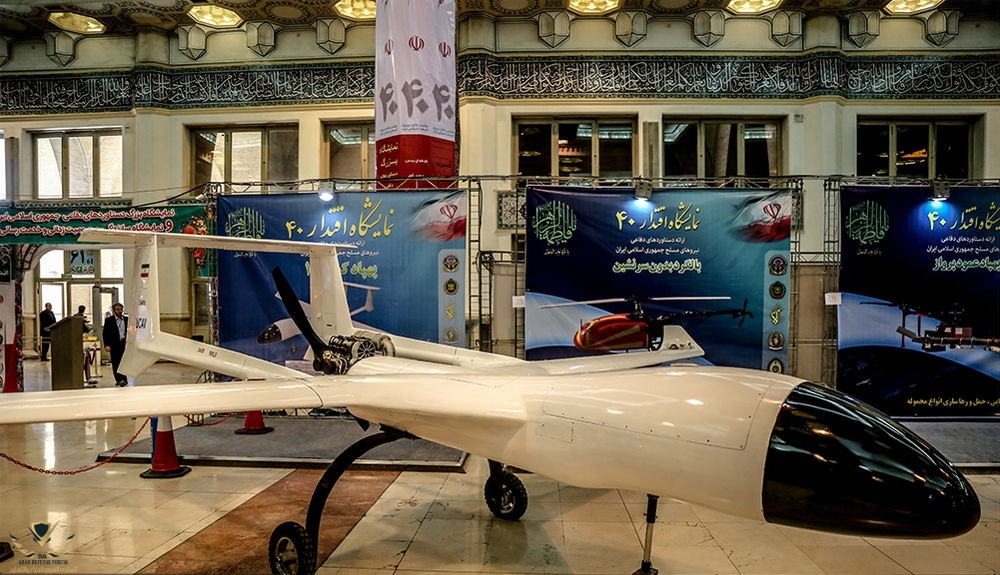

العجيب أنها ظهرت لأول مره في يناير 2020 ضمن معرض أقتصادي وأطلقت رسميا في سبتمبر 2020 ولم ننتبه لها



[larbi]

يناير 2020

2019 *



[كود المحبة]

من اين يحصلون على المحركات



[Flanker2000]

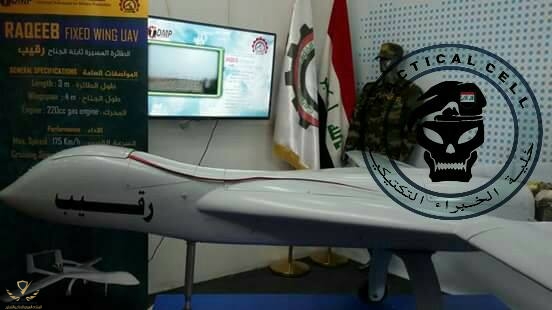

تشبه هذه



[larbi]

تشبه هذه

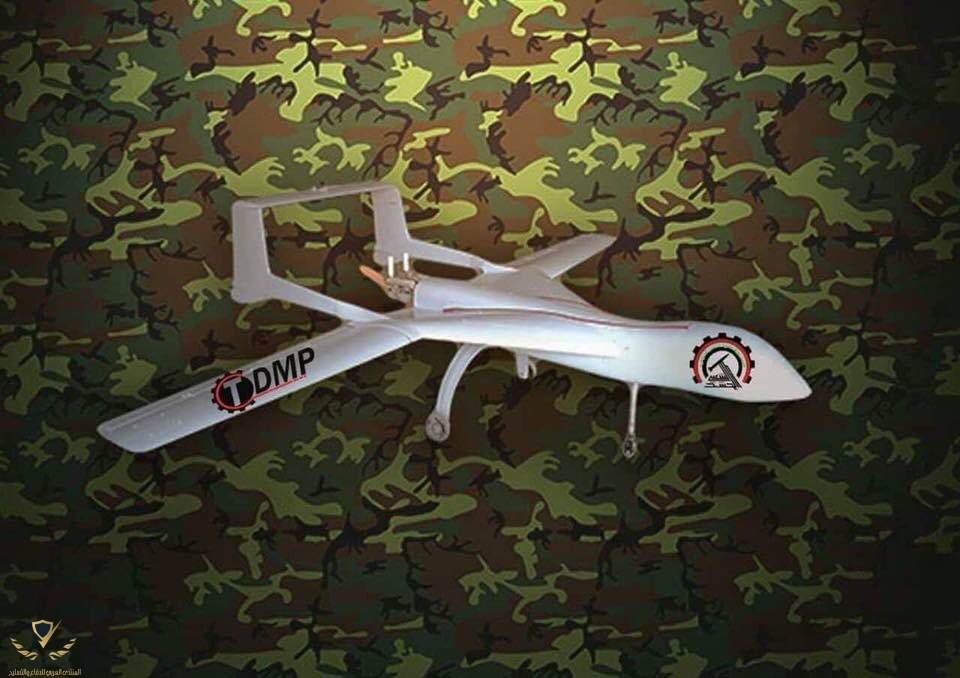

مشاهدة المرفق 336455مشاهدة المرفق 336456

نعم ، لكنها اكبر
تلك المسيرة توجد عندكم في العراق btw



[larbi]

العادة يحتكرها الحرس الثوري

قمت بمقارنة مع "مهاجر 6" ، هذه المسيرة و جميع مستشعراتها وانظمة الاتصال متخلفة بالمقارنة (لكن يقولون ستكون اشبه ب"rolling platform" تتحسن مع الوقت)
ويبدو هناك disconnect بينهم وبين شركات الدولة التي ياثر عليها الحرس الثوري , فمثلا محرك Behotic له بدائل عدة محلية والصاروخ استخدمو فيه باحث تلفزي (لانهم قامو بهندسة عكسية لبواحث امريكية قديما) على الرغم من توفر ماهو احسن !

لاأعتقد انها ستنتج باعداد كبيرة على الاقل هذه النسخة

غير هذا فكرة الصاروخ ممتازة



[Flanker2000]

نعم ، لكنها اكبر
تلك المسيرة توجد عندكم في العراق btw

اعلم وهي ظهرت قبل ثلاث سنوات تقريبا



[رٍسِـــلآنٍ]

من اين يحصلون على المحركات

سوق المحركات كبير ومتنوع حتى انت كفرد تقدر تشتري محرك درون سواء كان نفاث او مكبسي

بس طبعا ربعنا بالجمارك بيشخلونك



[Snacko]

من اين يحصلون على المحركات

طائرة صماد التي اسقط التحالف عدد منها تستخدم محرك 3W-110i B2 الماني تحقيق خبراء الامم المتحدة كشف ان مصدر هذه المحركات شركة مقرها في اليونان اعادت تصدير هذه المحركات لشركة في ايران في خرق للقانون الالماني اي توجد شركات اوروبية تعيد تصدير هذه المحركات لايران



[هيرون]

من اين يحصلون على المحركات

ROTAX-912 نمساوي لاقيود على التصدير محرك للإستخدام المدني في الأصل
أي شركة في أي مكان في العالم يمكنها توفيره بعقود نظيفه وتعيد تصديره لمن يرغب
وبعضها يباع على أمازون ومواقع أخرى

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Snacko]

ROTAX-912 نمساوي لاقيود على التصدير محرك للإستخدام المدني في الأصل
أي شركة في أي مكان في العالم يمكنها توفيره بعقود نظيفه وتعيد تصديره لمن يرغب
وبعضها يباع على أمازون ومواقع أخرى

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

المحركات التي تستخدم في الطائرات دون طيار لا تندرج في قائمة الاتحاد الاوروبي للمواد ذات الاستخدام المزدوج ولكن المشكلة في التعامل مع ايران ان الشركات التي تعيد تصدير هذه المحركات قد تخضع للعقوبات الامريكية لانها تساهم في امداد برنامج عسكري ايراني بالاضافة الى التعامل مع النظام المصرفي الايراني الذي يخضع للعقوبات هذا بالنسبة للشركات الاوروبية اما بالنسبة لالمانيا فهي تمنع تصدير المحركات التي تستخدم في الطائرات دون طيار لايران بعد العثور عليها في الطائرات التي يستخدمها الحوثي



[larbi]

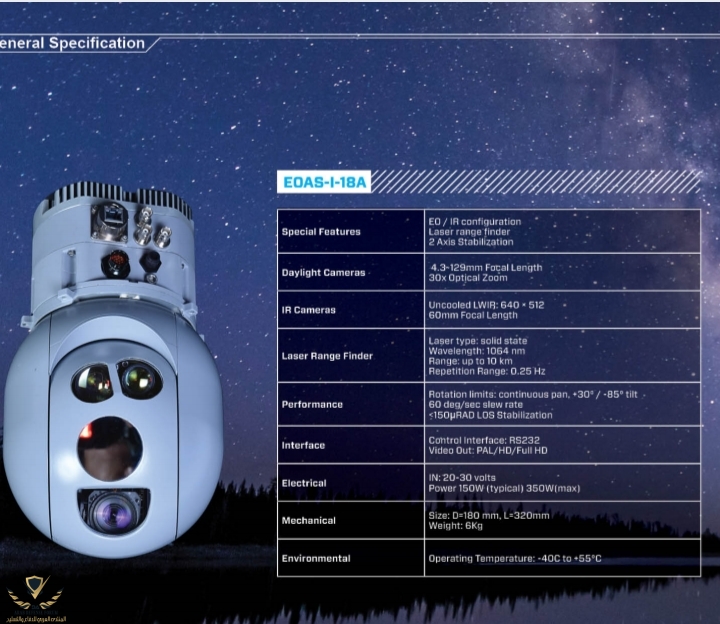

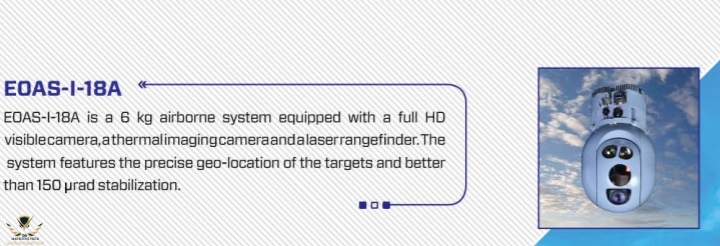

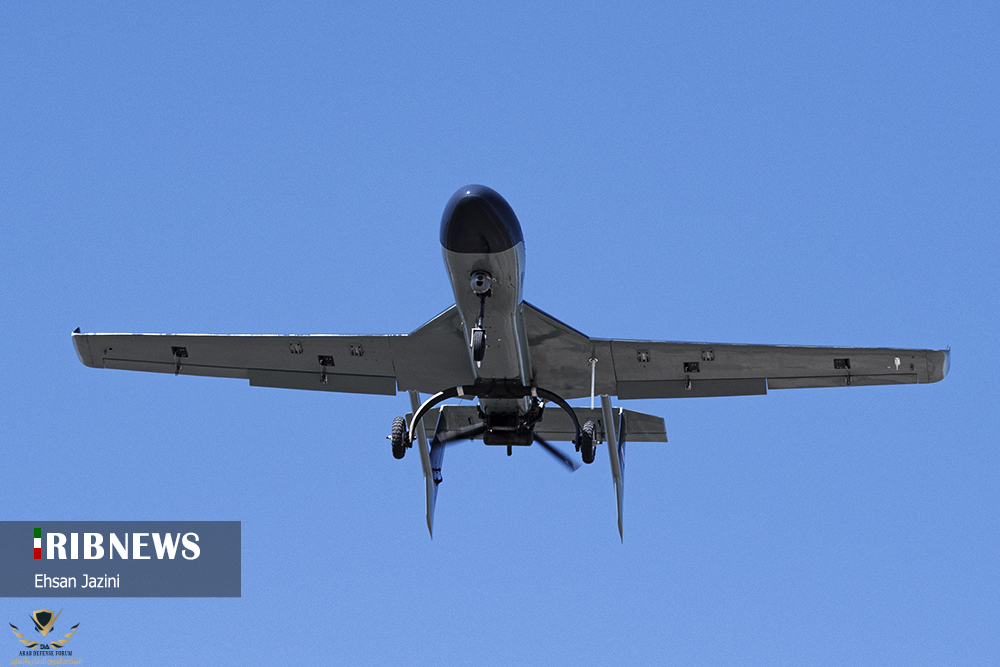

الEO/IR turret

التي كانت في المناورة

# Iranian electro-optical systems #



[larbi]

التي كانت في المناورة

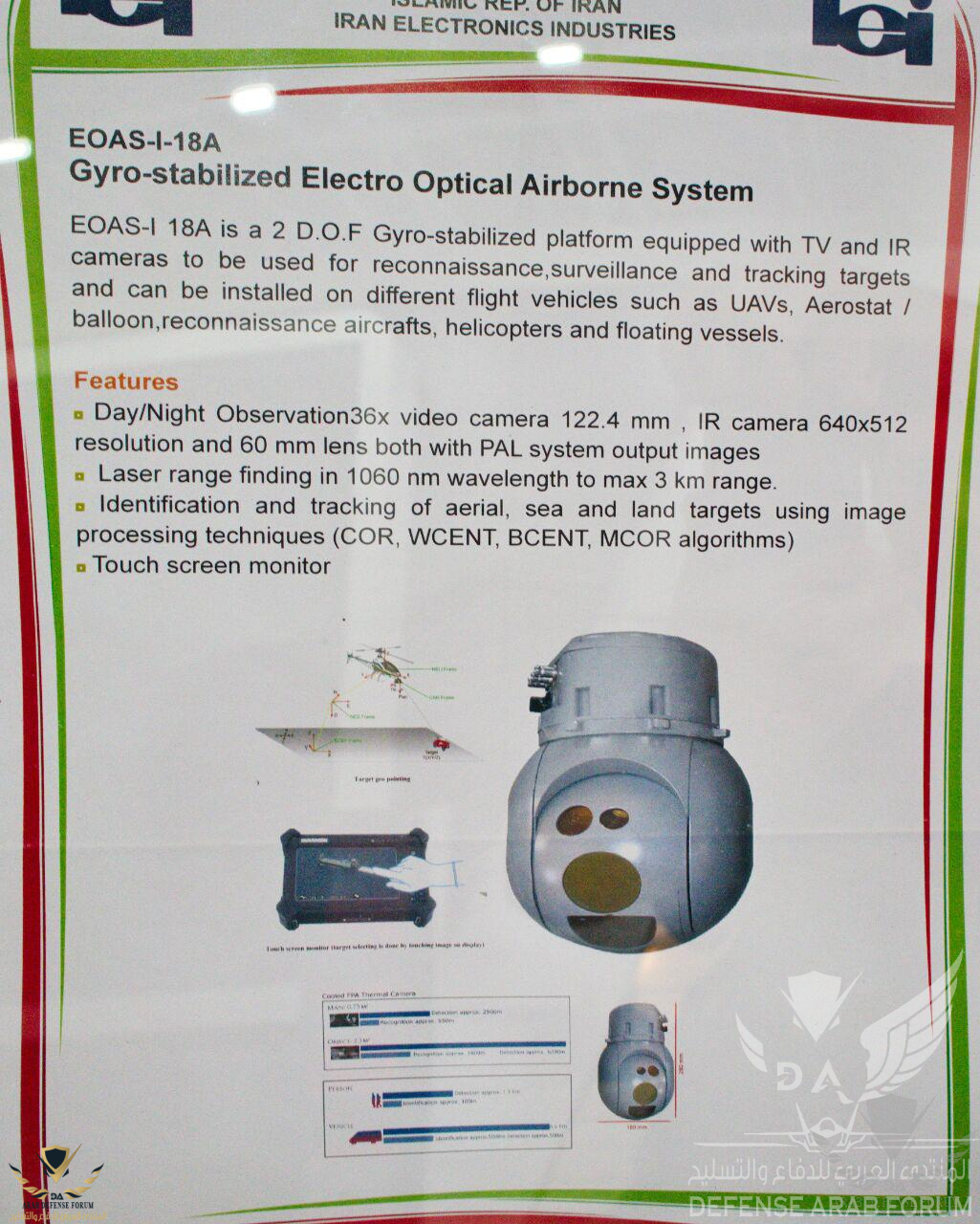

مشاهدة المرفق 337219مشاهدة المرفق 337220مشاهدة المرفق 337221

# Iranian electro-optical systems #



[larbi]

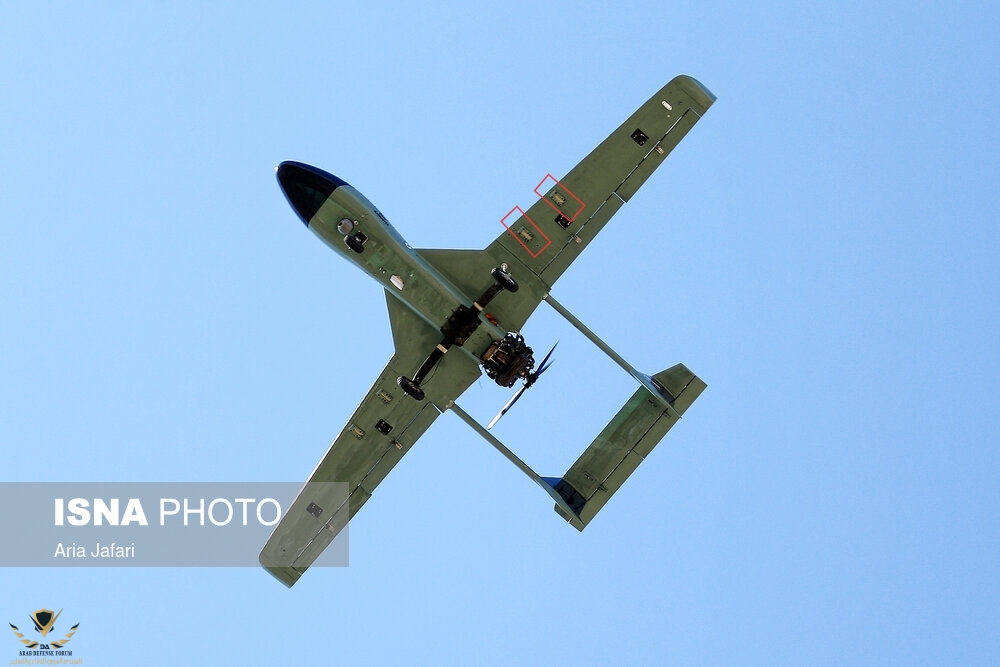

نقاط التعليق



[Dejavuu]

لو كانت انتحارية ستكون اخطر ، خصوصا بمداها 1000 كم



[larbi]

لو كانت انتحارية ستكون اخطر ، خصوصا بمداها 1000 كم

nope



[ابوعمار]

nope

اشرح اكثر

لأن المدى خطير بصراحة​
