كيف يعمل نظام باتريوت.

أم آي أم-104 باتريوت (بالإنجليزية: MIM-104 Patriot)‏ هو منظومة دفاع جوي صاروخي من نوع أرض-جو يستعمل من قبل الولايات المتحدة الأمريكية وعدد من حلفائها، يصنع النظام من قبل شركة رايثيون الأمريكية. حل الباترويت محل كل من نظام (نايك-هرقل) للدفاع العالي والمتوسط ونظام إم آي إم-23 هوك التكتيكي للدفاع المتوسط فضلا عن دوره كنظام مضاد للصواريخ الباليستية (TBM) وهي مهمته الرئيسية في الوقت لحاضر.

الهدف الاول لنظام صواريخ باتريوت يتمثل : اكتشاف واستهداف ثم إصابة صاروخ قادم قد لا يزيد طوله عن 10 إلى 20 قدمًا (3 إلى 6 أمتار) ويطير عادةً بسرعة تتراوح من ثلاثة إلى خمسة أضعاف السرعة من الصوت. يمكن لنظام باتريوت الذي تمت ترقيته أيضًا تدمير الطائرات القادمة وصواريخ كروز.

تم نشر نظام صواريخ باتريوت في العديد من المواقف لأنه قادر على إسقاط صواريخ العدو (مثل صواريخ سكود) وحماية الجنود والمدنيين من هجوم صاروخي. تم تفعيل بطاريات صواريخ باتريوت عدة مرات في حرب العراق واستخدمت على نطاق واسع في حرب الخليج عام 1991.

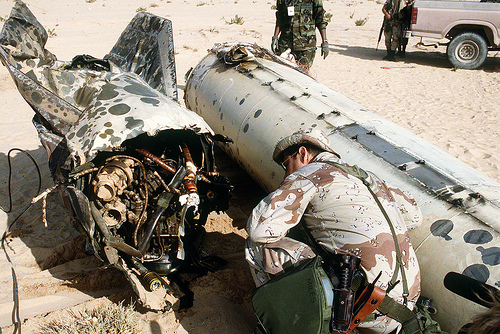

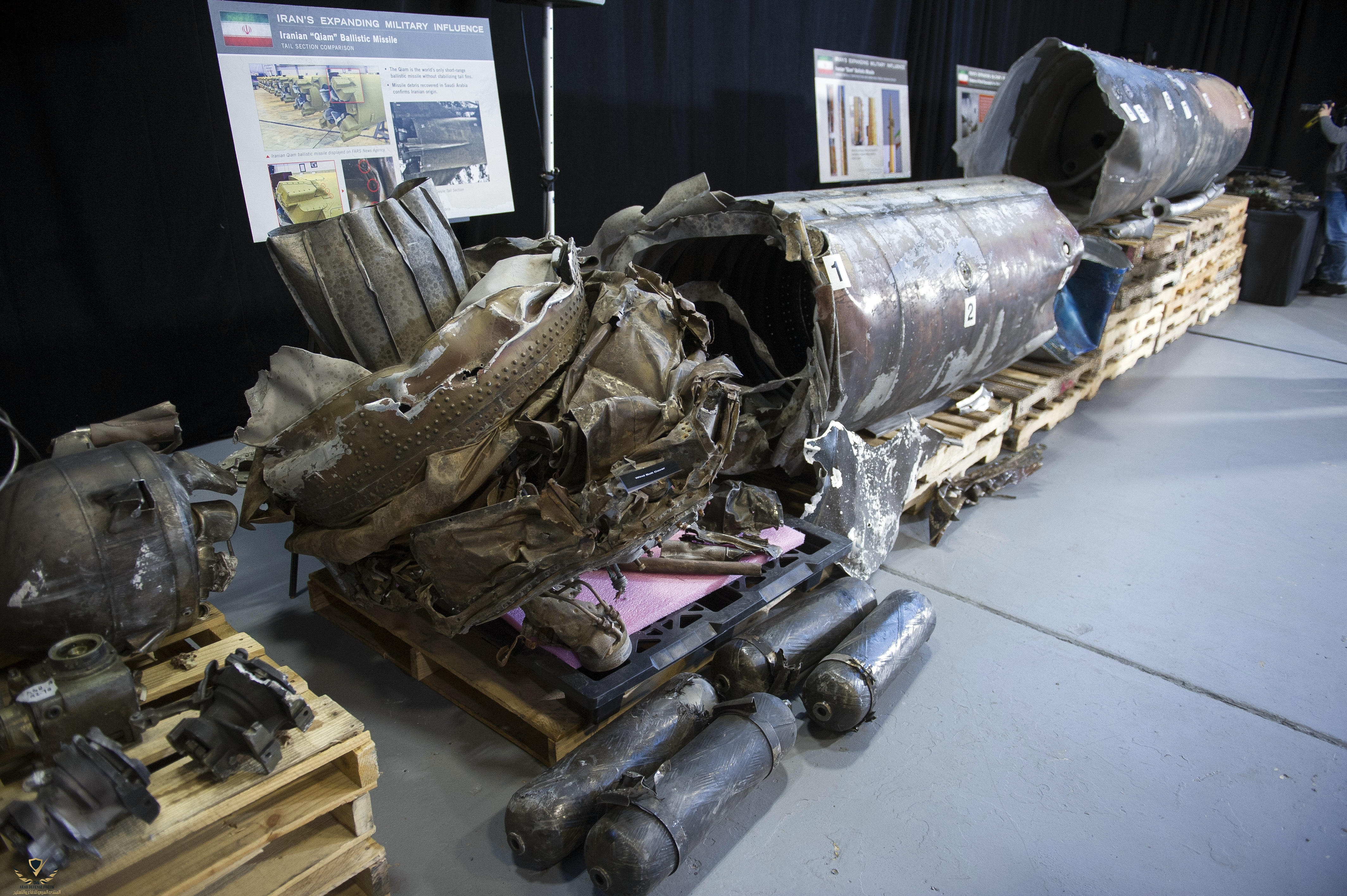

صاروخ سكود تم استقاطه عن طريق صواريخ منظومة باتريوت.

في هذا الموضع سنتعرف على التكنولوجيا التي تسمح لصاروخ باتريوت بتحقيق هدفها.

الموضوع مترجم من موقع howstuffworks مع الاضافة و التعديل بما يناسب.

​



[snt]

مثل صاروخ ستينغر وصاروخ سايدويندر باتريوت هو صاروخ موجه ومع ذلك فإن الباتريوت أكثر تطوراً إلى حد ما في كل من صواريخ ستينغر Stinger و سايدويندر Sidewinder التي تستخدم باحث حراري بالاشعة تحت الحمراء يقوم بتعقب حرارة المحرك حيث يكون الإنسان مسؤولاً عن العثور على الهدف وتحديده و تصويب الصاروخ بشكل مناسب حتى يتمكن الباحث الحراري الخاص بالصاروخ من الاطباق على الهدف ثم إطلاق الصاروخ.

بدلاً من ذلك يعتمد صاروخ باتريوت على الرادار.
يستخدم نظام صواريخ باتريوت رادار أرضي للعثور على الأهداف وتحديدها وتتبعها. يمكن أن يكون الصاروخ القادم على بعد 50 ميلاً (80.5 كيلومترًا) عندما يقفل رادار باتريوت عليه. من تلك المسافة لن يكون الصاروخ القادم مرئيًا بالعين المجردة ناهيك عن تحديده.

حتى أنه من الممكن أن يعمل نظام صواريخ باتريوت بوضع تلقائي تمامًا دون أي تدخل بشري على الإطلاق.

صاروخ قادم يطير بسرعة ماخ Mach 5 يقطع حوالي ميل واحد كل ثانية و بالتالي ليس هناك الكثير من الوقت لرد الفعل بمجرد اكتشاف الصاروخ ، مما يجعل الاكتشاف التلقائي وإطلاق ميزة مهمة.

في حين أن ستينغر Stinger هو سلاح كتفي اي يطلق من الكتف ويتم إطلاق صاروخ سايدويندر Sidewinder من الطائرات يتم إطلاق صواريخ باتريوت من بطاريات صواريخ باتريوت على الأرض.

تحتوي البطارية النموذجية على خمسة مكونات:

* صواريخ MIM-104

MIM-104A/B

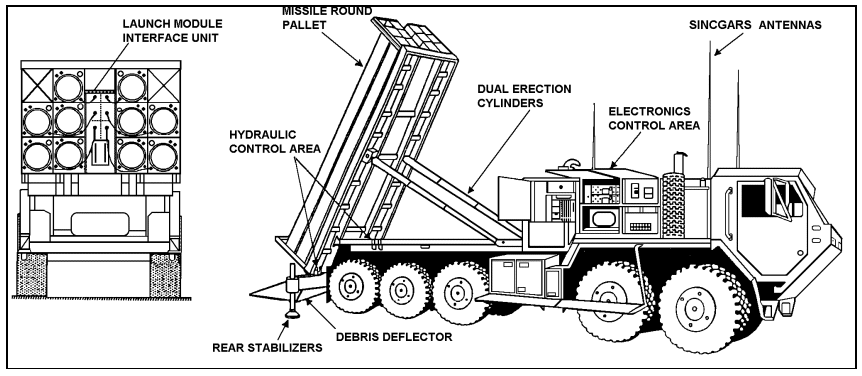

*قاذفة الصواريخ التي تحمل وتنقل وتوجه وتطلق الصواريخ (M-901). هذا الجزء ضروري لأن كل صاروخ يزن حوالي 1 طن.

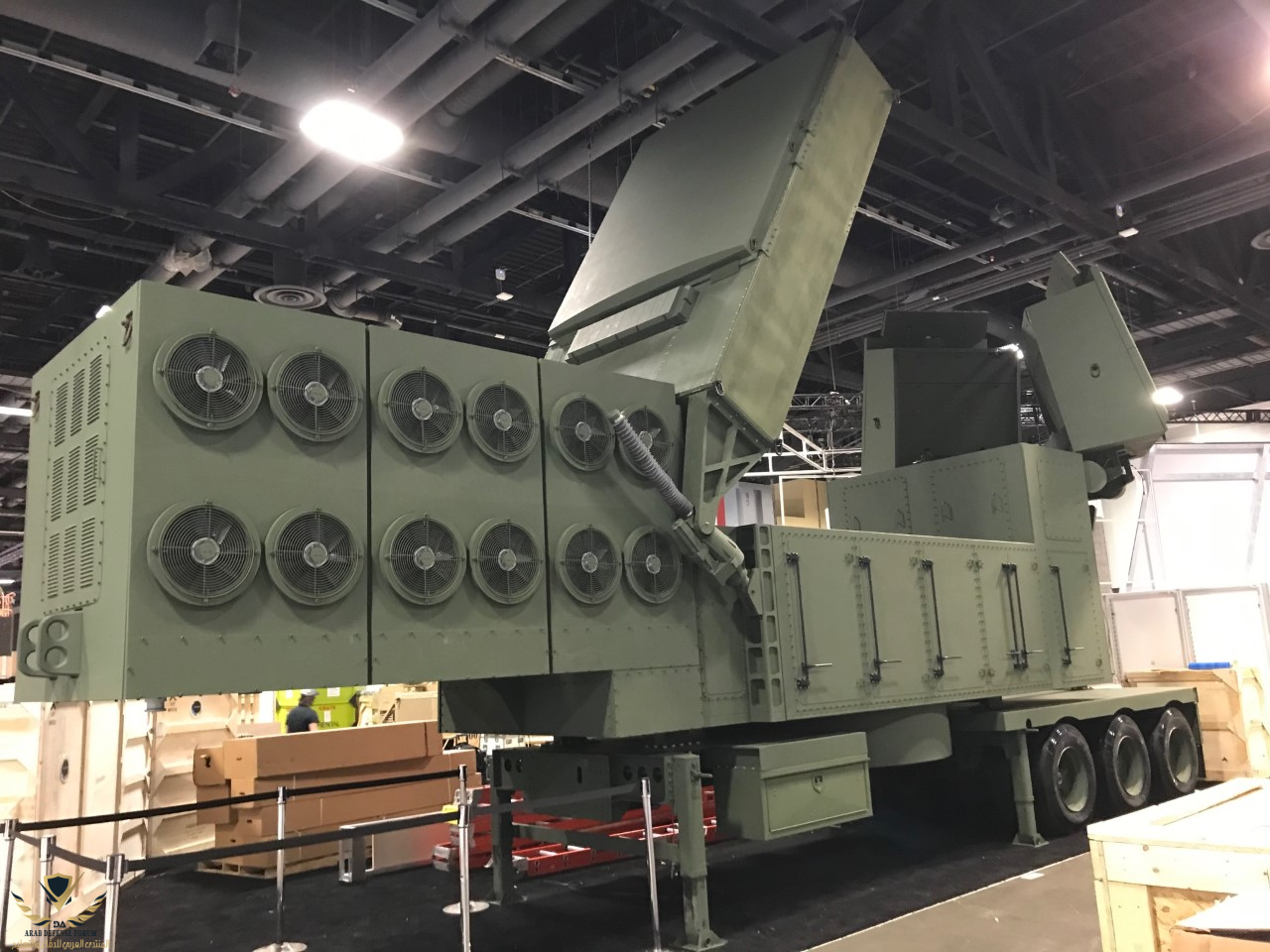

*رادار (MPQ-53 أو MPQ-65) لاكتشاف الصواريخ القادمة.

AN/MPQ-53

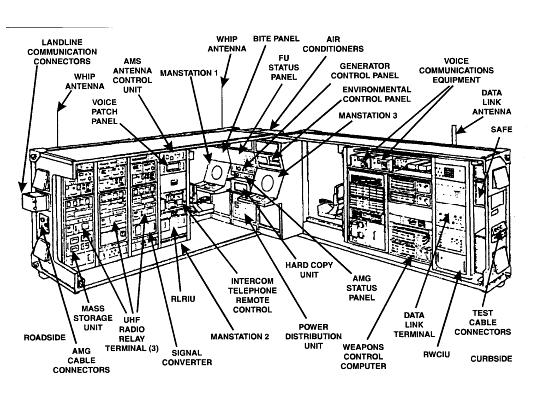

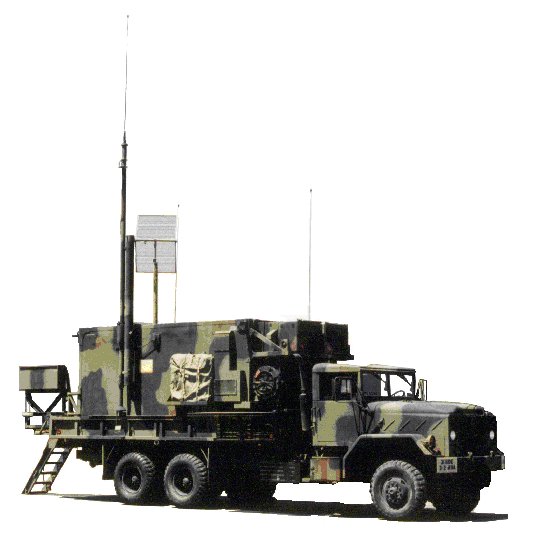

*تضم شاحنة المعدات المعروفة باسم محطة التحكم في الاشتباك Engagement Control Station (ECS) أجهزة كمبيوتر ووحدات تحكم للتحكم في البطارية.

MSQ-104

*شاحنة محطة توليد الكهرباء مزودة بمولدين بقوة 150 كيلوواط يوفران الطاقة لهوائي الرادار ونظام التحكم الإلكتروني.

نظرًا لأن بطارية صواريخ باتريوت يمكن أن تحتوي على ما يصل إلى 16 قاذفة وهناك أيضًا صواريخ احتياطية لإعادة إمداد منصات الإطلاق أثناء إطلاق الصواريخ يمكن حينها ادراك أن نشر بطارية صواريخ باتريوت ليس بالامر الهين او السهل يبلغ حجم كل قاذفة تقريبًا حجم مقطورة شاحنة ثقيلة كما هو الحال في محطة التحكم ECS وشاحنة إمداد الطاقة هناك أيضًا أفراد تشغيل وفنيون وموظفو دعم و امداد بالوقود للمولدات وقوات أمن لحماية البطارية وما إلى ذلك.

في القسم التالي من الموضوع سوف نلقي نظرة على كل من المكونات المختلفة ثم كيف يعمل النظام ككل.​



[snt]

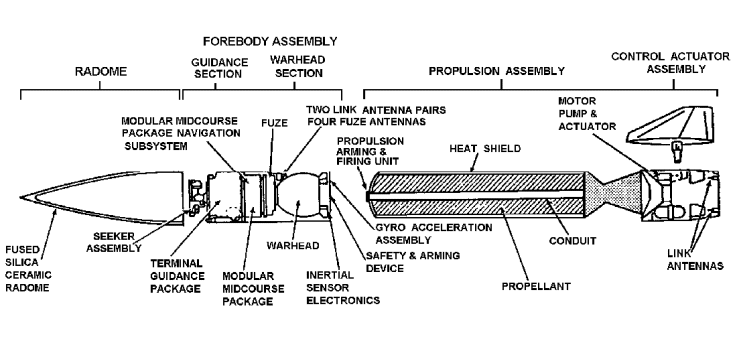

صاروخ الباتريوت

صاروخ باتريوت هو صاروخ أحادي المرحلة يعمل بالوقود الصلب يأتي حاليًا في شكلين : هناك صاروخ PAC-2 الأقدم وهو أكبر حجمًا وغير فعال مثل صاروخ PAC-3 الأحدث الذي تم نشره في عام 2002.

صاروخ PAC-2:
​

• يبلغ طوله 17 قدمًا (5.2 متر)​
• يبلغ قطره 16 بوصة (41 سم)​
• له زعانف تمتد إلى 16 بوصة (41 سم)​
• يزن ما يقرب من 2000 رطل (900 كجم)​
• يحمل راس متفجر يزن 200 رطل (90 كيلوغرام) مع صمام تفجير تقاربي ​
• يطير بسرعة Mach 5 وهو أسرع من الصوت في غضون ثانية بعد الإطلاق​
• تحمل كل قاذفة أربعة صواريخ PAC-2​

مبدا الصاروخ PAC-2 هو الطيران مباشرة نحو الصاروخ القادم ثم ينفجر عند أقرب نقطة اقتراب. سيؤدي الانفجار إما إلى تدمير الصاروخ القادم بشظايا القنبلة المتشظية أو إبعاد الصاروخ القادم عن مساره حتى يخطئ الهدف.

صاروخ PAC-3

يبلغ طول الصاروخ PAC-3 نفس طول الصاروخ PAC-2 ولكنه يزن ثلث وزنه فقط حيث يبلغ وزنه 686 رطلاً (312 كجم). يبلغ قطر الصاروخ 10 بوصات (25 سم) فقط.

الحجم الصغير يعني أن 16 صاروخًا من طراز PAC-3 يمكن تحميله على القاذفة الخاصة به.

يزن الرأس الحربي المتشظي 160 رطلاً فقط (73 كجم) في PAC-3.

مبدا الصاروخ PAC-3 هي أن يصيب الصاروخ الهدف القادم وينفجر فعليًا به بحيث يتم تدمير الصاروخ القادم تمامًا. هذه الميزة تجعله أكثر فعالية ضد الرؤوس الحربية الكيميائية والبيولوجية لأنه يتم تدميرها بعيدًا عن الهدف.

أكبر فرق بين PAC-2 و PAC-3 ، والشيء الذي يسمح لـ PAC-3 بضرب هدفه بالفعل ، هو أن PAC-3 لديه جهاز إرسال رادار خاص به وكمبيوتر توجيه. سنقوم لاحقا ببيان الاختلافات التشغيلية بين PAC-2 و PAC-3.

تبلغ تكلفة صواريخ PAC-3 حاليًا ما بين 2 إلى 3 ملايين دولار لكل منها.

في القسم التالي سنلقي نظرة على أنظمة الإطلاق والرادار و محطة التحكم ECS.

​



[snt]

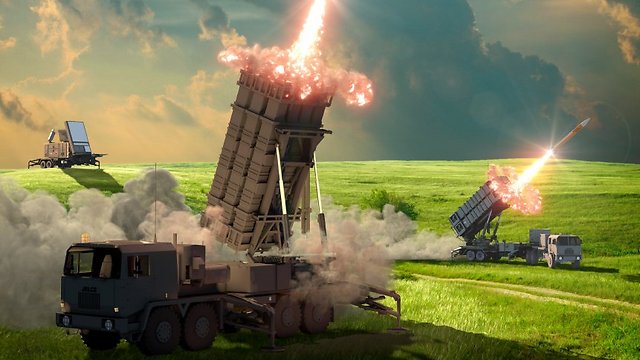

يمكن أن تحتوي بطارية نظام صواريخ باتريوت على ما يصل إلى 16 قاذفة.

تتواصل جميع قاذفات البطارية مع شاحنة ECS إما من خلال كبلات الألياف الضوئية أو من خلال التواصل عن طربق الراديو ترسل شاحنة ECS أوامر إلى منصات الإطلاق لإطلاق الصواريخ.

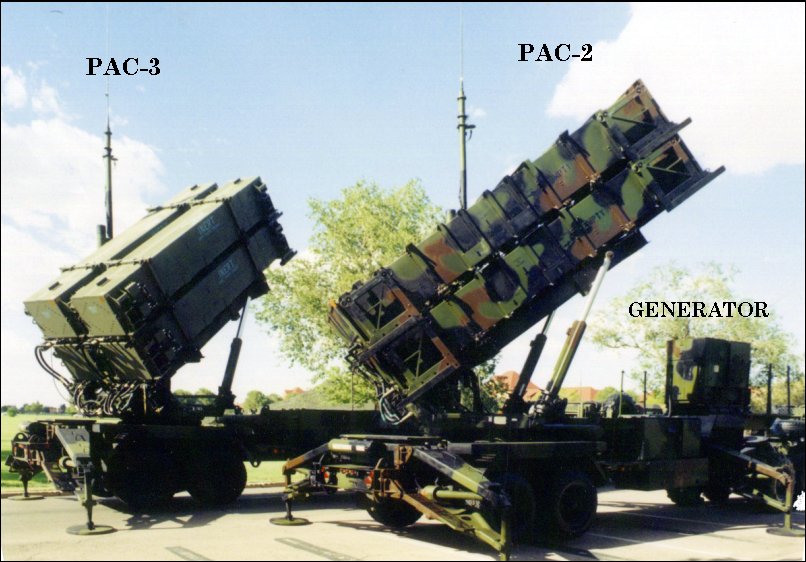

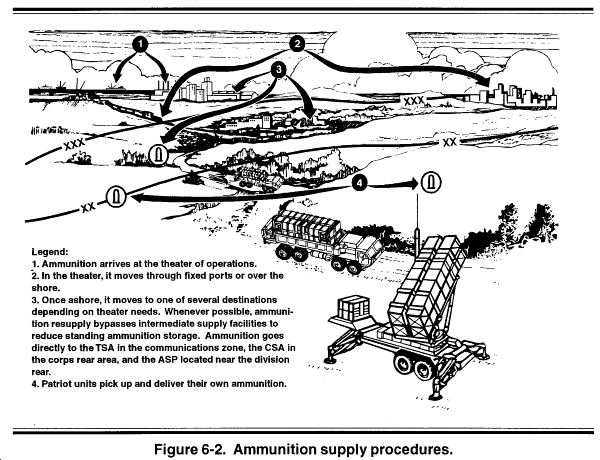

كل قاذفة بحجم مقطورة شاحنة ثقيلة يمكن للقاذفة أن تحمل أربعة صواريخ PAC-2 أو 16 صاروخًا من طراز PAC-3. بعد إطلاق صواريخها يتم سحب شاحنة إعادة تموين المزودة برافعة إلى جانب منصة الإطلاق لاعادة تحميل القاذفة بصواريخ جديدة.

لكل قاذفة مصدر طاقة خاص بها لتشغيل الإلكترونيات وتوجيه الصواريخ على الرغم من أن صاروخ باتريوت لا يجب أن يوجه مباشرة إلى الهدف عند إطلاقه.

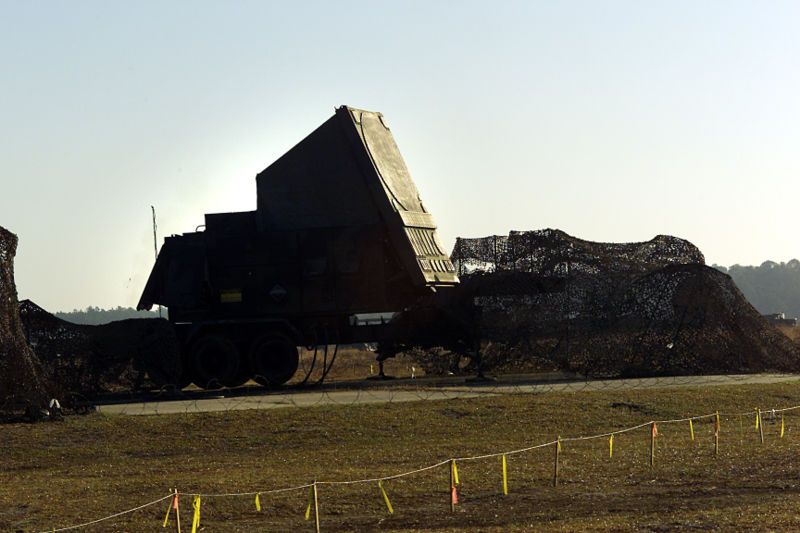

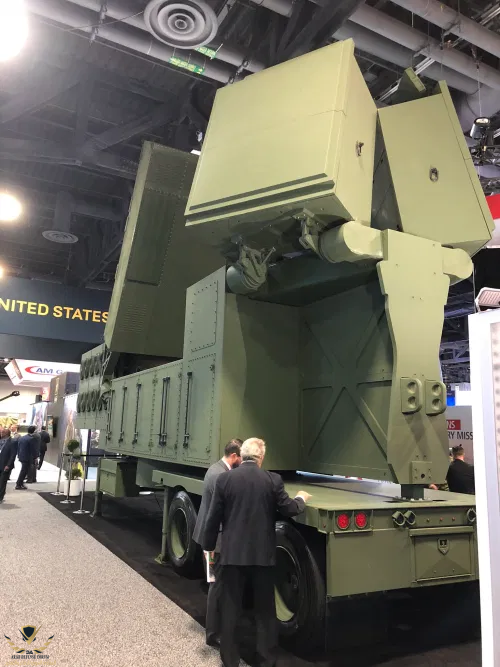

تحتوي كل بطارية صاروخ باتريوت على هوائي رادار عالي الطاقة يلعب مجموعة متنوعة من الأدوار.

يمكن للهوائي:​

• تفحص السماء لكشف الأهداف القادمة​
• الكشف عن هدف محتمل​
• تحديد مسار وسرعة و اتجاه الهدف القادم​
• تقديم معلومات لتحديد الهدف.​
• من الناحية المثالية ، يوفر الرادار معلومات كافية لتحديد ما إذا كان الهدف صديقًا أو عدوًا​
• تتبع صواريخ باتريوت بمجرد إطلاقها للمساعدة في توجيهها نحو الهدف​
• إضاءة الهدف وهو أمر مهم لنظام توجيه المسار عبر الصاروخ الذي تستخدمه صواريخ PAC-2.​

الصورة التقليدية لهوائي الرادار هي الهوائي الذي يدور و الذي يُرى أعلى أبراج التحكم في المطارات وحاملات الطائرات. يستخدم نظام باتريوت بدلاً من ذلك هوائي صفيف مرحلي.
يحتوي هذا الهوائي على 5000 وحدة تسمح للهوائي بإرسال حزم رادار متعددة وضيقة وموجهة بدقة لتفحص السماء. باستخدام هذه الحزم ، يمكن لرادار باتريوت تتبع ما يصل إلى 100 هدف محتمل بالإضافة إلى متابعة ما يصل إلى تسعة صواريخ باتريوت بعد اطلاقها.

يبلغ مدى هوائي الرادار 63 ميلاً (100 كيلومتر).

شاحنة ECS هي مركز قيادة بطارية صاروخ باتريوت يحتوي نظام ECS على محطات لثلاثة مشغلين بالإضافة إلى أجهزة الكمبيوتر التي تتحكم في البطارية يتصل هوائي الرادار وجميع قاذفات البطارية بـ ECS وتتواصل صواريخ باتريوت أثناء الطيران أيضًا مع ECS.

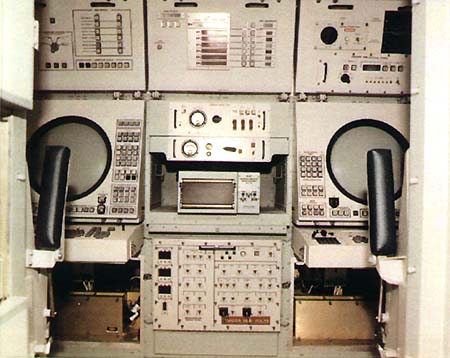

يوجد داخل الشاحنة وحدتا تحكم بالرادار يمكن للمشغلين رؤية حالة جميع الأهداف التي يتتبعها النظام حاليًا يمكن للمشغلين السماح للنظام بالعمل في الوضع التلقائي بالكامل أو يمكنهم التدخل لتحديد الأهداف أو إلغاء تحديدها.

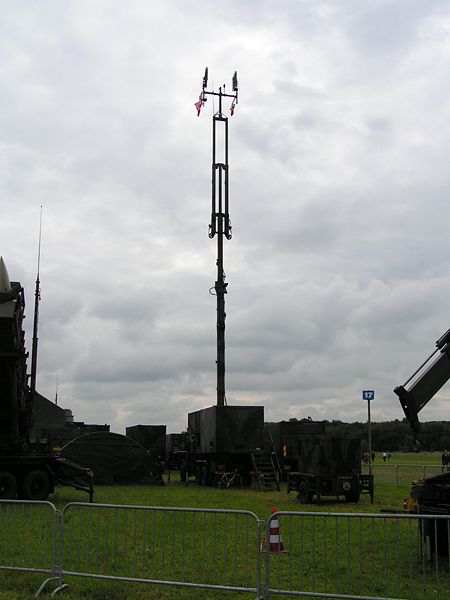

توجد أيضًا محطة اتصالات تسمح للبطارية بالاتصال بالبطاريات الأخرى أو بمركز القيادة الخاص بالمنطقة.

​



[snt]

تعمل بطارية صواريخ باتريوت بشكل مختلف قليلاً اعتمادًا على ما إذا كانت ستطلق صواريخ PAC-2 أو PAC-3.

سننظر في تشغيل صاروخ PAC-2 أولاً.

يقوم هوائي الرادار بمسح السماء بحثًا عن أهداف واردة بمجرد العثور على هدف ، يقوم بمسحه بشكل مكثف ويتواصل مع ECS.
الهدف من الفحص هو تحديد سرعة الهدف واتجاهه وكذلك تحديد هويته كصديق أو عدو.

عندما يقرر المشغل أو الكمبيوتر أن الهدف هو عدو تحسب ECS الهدف الأولي لصاروخ باتريوت تختار المحطة صاروخ باتريوت الذي ستطلقه و تقوم برفع معلومات التوجيه الأولية لذلك الصاروخ وتطلقه.

في غضون ثلاث ثوانٍ يتحرك الصاروخ بسرعة 5 ماخ و يطير في اتجاه الهدف.

هوائي الرادار على الأرض له ثلاثة أدوار في هذه المرحلة:
​

• يواصل تتبع الصاروخ القادم.​
• متابعة صاروخ باتريوت وتتبعه لتزويد بمعلومات عن اتجاهه وسرعته.ECS​
• إضاءة الهدف القادم.​

تنعكس إشارة إضاءة الهدف ويتم استقبالها بواسطة هوائي في مقدمة الصاروخ PAC-2 الذي يطير في اتجاه الهدف ثم ينقل صاروخ PAC-2 هذه الإشارة إلى ECS.
يستخدم نظام التحكم الإلكتروني (ECS) معلومات إشارة الإضاءة جنبًا إلى جنب مع معلومات الرادار حول مسار الهدف القادم وصاروخ باتريوت الصادر لتوجيه صاروخ باتريوت.

ترسل ECS أوامر توجيهية إلى صاروخ باتريوت لتعديل مساره عندما يكون صاروخ باتريوت على وشك الاقتراب من الهدف تنفجر قنبلته المتشظية.

على عكس PAC-2 يحتوي صاروخ PAC-3 على جهاز إرسال الرادار الخاص به و كمبيوتر خاص مما يسمح له بتوجيه نفسه. بمجرد إطلاقه يقوم بتشغيل الرادار الخاص به ويحدد الهدف ويهدف إلى إصابته مباشرة يمكن وصف هذه العملية كأنها إصابة رصاصة برصاصة مضادة الفرق هو أن كلا من الصاروخ المستهدف القادم وصاروخ باتريوت المنطلق يطيران أسرع بخمس مرات من الرصاصة ويقتربان من بعضهما البعض بسرعة تصل إلى 10 ماخ أو ميلين في الثانية عند هذه السرعة لا يوجد مجال للخطأ - إذا أخطأ الصاروخ في التقدير حتى 1/100 من الثانية فسيخطئ هدفه بأكثر من 100 قدم (30.5 مترًا).​



[تلج]

مقالة شيقة ومليئة بالمعلومات.

فقط اضف ان رادار البتريوت يكشف بزاوية ١٢٠ درجة فقط.
وهي كافية في حروب التسعينات حيث الصواريخ تأتي من طرف واحد .
وامريكا تعمل على تعديل الرادار ليصبح ٣٦٠ درجة



[Saudi silent]

انجح نظام دفاعي عرفه التاريخ !
بلا أدنى شك

..



[al kanase]

تشهد الأسلحة الهجومية منذ الحرب العالمية الأولى تطورا متسارعا، من الطائرات الحربية المختلفة، إلى الصواريخ الباليستية طويلة وقصيرة المدى وصواريخ "كروز"، وصولا إلى الطائرات المسيرة التي باتت تفخخ وترسل ضد أهداف مدنية وعسكرية.



[al kanase]

ولتجنب كل هذه الأسلحة تلجأ الدول إلى تصنيع أو شراء منظومات دفاع جوي، لحماية أراضيها وقواعدها العسكرية ومرافقها المدنية من الهجمات المعادية



[al kanase]

ومن أبرز منظومات الدفاع الجوية "باتريوت" الأميركية و"إس 400" الروسية المخصصتين للتصدي للأهداف الجوية من صواريخ باليستية وطائرات حربية ومسيرة



[al kanase]

المرونة عامل مهم أيضا في منظومات الدفاع الجوي، بسبب تنوع الأجسام المعادية، وهذا ما يميز المنظومة الروسية التي يمكنها إطلاق الصواريخ بزاوية 90 درجة، أمام باتريوت فلا تتجاوز زاوية الإطلاق فيها 38 درجة.
وبالنسبة لأعداد الصواريخ التي يمكن تحميلها في المنظومتين، فإن إس 400 تحمل 32 صاروخا، أي ضعف العدد الذي تحمله الباتريوت وهو 16 صاروخا.
وفيما يتصل بالارتفاع، تتمكن إس 400 من ضرب الأهداف على ارتفاع يتراوح بين 10 أمتار إلى 27 كيلومترا، مقابل 60 مترا إلى 24 كيلومترا للباتريوت.
وقد يكون هذا السبب، الذي يجعل واشنطن تعارض من شراء تركيا لإس 400، فهي تخشى من إمكانية اكتشاف المنظومة الروسية لطائرات "إف 35" والتأثير على منظومات الناتو



[Power2030]

مقالة شيقة ومليئة بالمعلومات.

فقط اضف ان رادار البتريوت يكشف بزاوية ١٢٠ درجة فقط.
وهي كافية في حروب التسعينات حيث الصواريخ تأتي من طرف واحد .
وامريكا تعمل على تعديل الرادار ليصبح ٣٦٠ درجة



[العزيزي]

كالعادة مبدع
الباتريوت فعلا هو الفارس المجرب وسيدها في انظمة الدفاع الجوي



[Saudi silent]

كالعادة مبدع
الباتريوت فعلا هو الفارس المجرب وسيدها في انظمة الدفاع الجوي

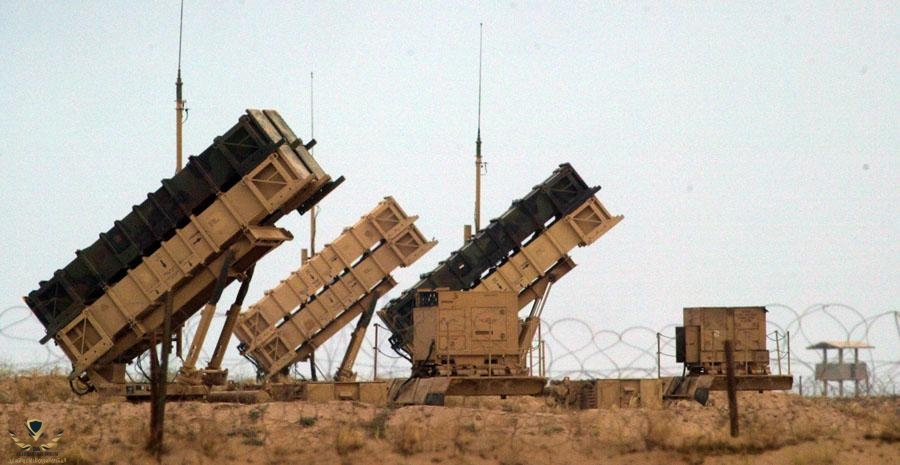

مشاهدة المرفق 332120​

السعودية قامت بتطوير الباتريوت لـ PAC-3

وهو يحمل 16 صاروخ .



[الخفاق الأخضر]

يعطيك العافيه اخوي S @snt
بقي ان تضيف سجله القتالي
وهذا سجله بالسعودية قبل اكثر من شهر
وللامانه ليس كلها من الباتريوت
واكيد انه جزء كبير منها



[Saudi silent]

يعطيك العافيه اخوي S @snt
بقي ان تضيف سجله القتالي
وهذا سجله بالسعودية قبل اكثر من شهر
وللامانه ليس كلها من الباتريوت
واكيد انه جزء كبير منها

​

ليست كلها بالباتريوت .. السكاي جارد كان فعال جدآ ورأيناه في أكثر من مرة يسقط الأهداف ببضع طلقات
ايضآ بعض الدرونات كان يتم اعتراضها عن طريق مقاتلات سلاح الجو الملكي السعودي!
ولكن دعنا نقول ان نصيب الأسد من الأعتراضات يذهب لصالح الباتريوت​



[أبو ع ـنآد]

@al kanase أخوي ولا عليك أمر لو تضيف مشاركاتك القصيرة المتتابعة
في مشاركة وحدة أزين لانه يتسبب في زيادة مشاركات الموضوع و الصفحات



[Ozone]

أي ضعف العدد الذي تحمله الباتريوت وهو 16 صاروخا

16 صاروخ في عربه واحده وليس في البطارية كامله



[Ozone]

وقد يكون هذا السبب، الذي يجعل واشنطن تعارض من شراء تركيا لإس 400، فهي تخشى من إمكانية اكتشاف المنظومة الروسية لطائرات "إف 35" والتأثير على منظومات الناتو

بسبب قانون عقوبات على روسيا لا دخل له في فعالية المعدات من عدمه
