الصاروخ البحرىSea sparrow

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178
IIIIIIIII
بسم الله الرحمن الرحيم


RIM-7 Sea Sparrow Missile


[URL="http://img156.imageshack.us/img156/6861/pic1307lz3.jpg"][/URL]




يتميز الصاروخ سي سبارو، بمرونة فائقة، وقدرة عالية على المناورة. وقد صمم أساساً صاروخ جو/ جو، وطور ليمكن استخدامه صاروخ سطح / جو؛ واحتفظ النوع المستخدم من الطائرات بالرمز AIM، المميز له عن النوع المستخدم من على سطح السفن.

وجسم الصاروخ عبارة عن اسطوانة، مزودة بأربعة أجنحة في منتصف الجسم، وأربعة زعانف عند مؤخرة الصاروخ؛ وهو صالح للاشتباك مع الطائرات، والصواريخ المهاجمة، على كافة الارتفاعات، ومن كافة الاتجاهات.

ويتمتع الصاروخ سي سبارو بخاصية الإطلاق الرأسي، وهو مزود بمحرك خاص يعمل على وضع الصاروخ، فور مغادرته لنطاق السفينة، في أنسب وضع لاتخاذ مساره نحو الهدف؛ وتتيح له خاصية الإطلاق الرأسي إمكانية الاشتباك ضد الأهداف في كل الاتجاهات، فلا توجد منطقة إطلاق ميتة، كما في حالة الإطلاق المائل، كما أنها تقلل، إلى حد كبير، زمن مناورة الصاروخ لاتخاذ أنسب اتجاه للتعامل مع الهدف.





ويجري حالياً، تطوير الصاروخ تحت اسم: الصاروخ سي سبارو المعدل Evolved Sea Sparrow Missile (ESSM)، ليكون صاروخاً قصير المدى، يحقق أقصي حماية ذاتية لمنصة الإطلاق، وقادر على تدمير الصواريخ الطوافة، التي تطير فوق الماء مباشرة، ويتميز بإمكانية تلقيه أوامر رادارية لتعديل مساره، أثناء كل مراحل الطيران، وينتظر أن يكون جاهزاً للاستخدام الفعلي اعتباراً من منتصف عام 2002.






1. بلدالمنشأ: الولايات المتحدة الأمريكية

2. الاستخدام: صاروخ محمول جواً مضاد للطائرات، ويمكن استخدامه انطلاقا من سطح السفن المختلفة؛ قادر على التعامل مع الطائرات والصواريخ الطوافة، على كافة الارتفاعات والاتجاهات.

3. الدول المستخدِمة: الولايات المتحدة الأمريكية، وإيطاليا، وكندا، واستراليا، وبلجيكا، والدانمارك، وألمانيا، واليونان، وهولندا، والنرويج، وتركيا، ومصر، والبرتغال، وأسبانيا.






المواصفات العامة والفنية:
1. المواصفات العامة:

الطول
3.64 م
القطر
0.23 م
المسافة بين أطراف الأجنحة
1 م
الوزن
225 كجم

2. المدى:
1. أقصي مدى 55 كم
2. أقل مدى للاشتباك 0.55 م
3. السرعة:
3. 4256 كم / ساعة
4. آلات الدفع:

4.محرك الدفع: محرك صاروخي ذو وقود جاف، من النوع هيركيوليز Hercules MK58
5. أنظمة التوجيه:
5. راداري نصف إيجابي، باستخدام الموجات الرادارية المستمرة.
6. الرأس الحربي:
6. عبوة شديدة الانفجار زنة 40.5 كجم

..تم بحمد الله..

التعديل الأخير بواسطة المشرف:

IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
الف شكر اخوي ابوالبراء



صاروخ وذ مدى متوسط فعال للدفاعات الجوية تحتاجه السفن بشكل ملح جدا
والى الأن مازال وصف الصاروخ جو-جو وسطح -جو

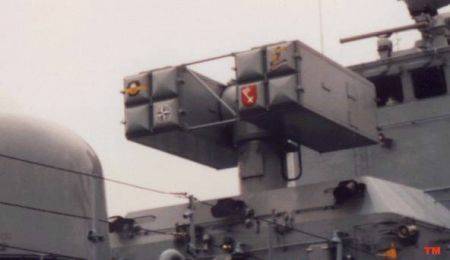

يعتمد على قاذف اسطواني كما هو الحال في هذه الصورة


The Mk-25 and Mk-29 Launchers:​


[URL="http://www.navybuddies.com/weapons/Image772.jpg"]



[/URL]

التعديل الأخير:

Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
الله يعطيك العافية يا اخي ابو البراء.
للعلم, امريكا تعتمد بشكل كبيييير في ما يخص الدفاع الجوي لسنها الحربية على هذا الصاروخ و ياتي بعد ذلك النظام فالانكس.
و تتسلح جل الحاملات الامريكية بهذا الصاروخ.

ملاحظة: سيتم نقل الموضوع لقسم انظمة تسليح القوات, هناك يتم طرح مواضيع الصواريخ سواء كان بحري جوي او بري.

إنضم
19 نوفمبر 2013
المشاركات
294
التفاعلات
198
معنى انو يقدر على مواجهة الصواريخ الطوافه اذا يقدر يواجه الصواريخ كروز ولكن مشكلته انو مخصص للمدى البعيد وليس للمدى القريب


elMAGICIAN

عضو
إنضم
25 نوفمبر 2013
المشاركات
36
التفاعلات
3
. الدول المستخدِمة: الولايات المتحدة الأمريكية، وإيطاليا، وكندا، واستراليا، وبلجيكا، والدانمارك، وألمانيا، واليونان، وهولندا، والنرويج، وتركيا، ومصر، والبرتغال، وأسبانيا.
واضح من الدول المالكة لة ان الدول القوية فقط
هى من تمتلكة فقط


كاميكازي الامارات

صـقــر الإمــارت
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
27,075
التفاعلات
81,890 61
طبعا انضمت الامارات واليابان وكوريا لملاك هذه التحفه .. الامارات ستمتلك نسخة الجيل المتطور يعني اخر موديل

https://www.defenseindustrydaily.com/rim-162-essm-missile-naval-anti-air-in-a-quad-pack-03924/
صحيح ، طلبت الامارات الevolved sea sparrow missile لكورفيت البينونه

In October 2004, ADSB awarded Raytheon a production contract for four Mk 56 launching system sets to be installed on four Baynunah corvettes as well as options for two additional Mk 56 sets for two ships. Mk 56 combined with ESSM will provide primary air defense capability.

http://www.deagel.com/Corvettes-and-Missile-Boats/Baynunah_a000179001.aspx

الessm هو النسخةالاحدث من السي سبارو ، ايضا الامارات تشغل منظومة الram للدفاع الجوي من ريثيون على البينونه ..


# ابـــو قـــحـــط #

خـــــبراء المنتـــــدى
إنضم
2 أكتوبر 2010
المشاركات
10,863
التفاعلات
31,528 139
الدولة
Saudi Arabia
لااله الاالله

الموضوع قديييم جدا

كم اشتاق الى مداخلات الاستاذ ابو البراء والاستاذ خالد

اه ....... زمن جميل مضى

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

اخوي سيف

الاختلاف بين النسخة الجوية والبحرية

لهذا الصاروخ

هل هو كبير

وشكرا


adel dwedar

عضو
إنضم
15 فبراير 2008
المشاركات
15,680
التفاعلات
36,359
صاروخ رائع جدا وفعال وسمعتة سابقة
وعند تطويرة ليكون قادرا على مواجهة الصواريخ الجوالة سيحقق نتائج مبهرة ان شاء الله متفائل به واتمنى ان نقتنية بعد تطويرة ومبروك للمارات الحبيبة اقتناؤة


كاميكازي الامارات

صـقــر الإمــارت
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
27,075
التفاعلات
81,890 61
لااله الاالله

الموضوع قديييم جدا

كم اشتاق الى مداخلات الاستاذ ابو البراء والاستاذ خالد

اه ....... زمن جميل مضى

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

اخوي سيف

الاختلاف بين النسخة الجوية والبحرية

لهذا الصاروخ

هل هو كبير

وشكرا
احتاج للبحث صديقي ، للآن ( لاعلم لدي ) وعذرا

إنضم
7 يونيو 2013
المشاركات
481
التفاعلات
510
هذا الصاروخ سي سبارو كان لدى الامارات على الفرقاطات التي تم شرائها من هولندا

لكن الفرقاطات خرجت من الخدمه
