الإطلاق الكهرومغناطيسي


لمحة تاريخية:

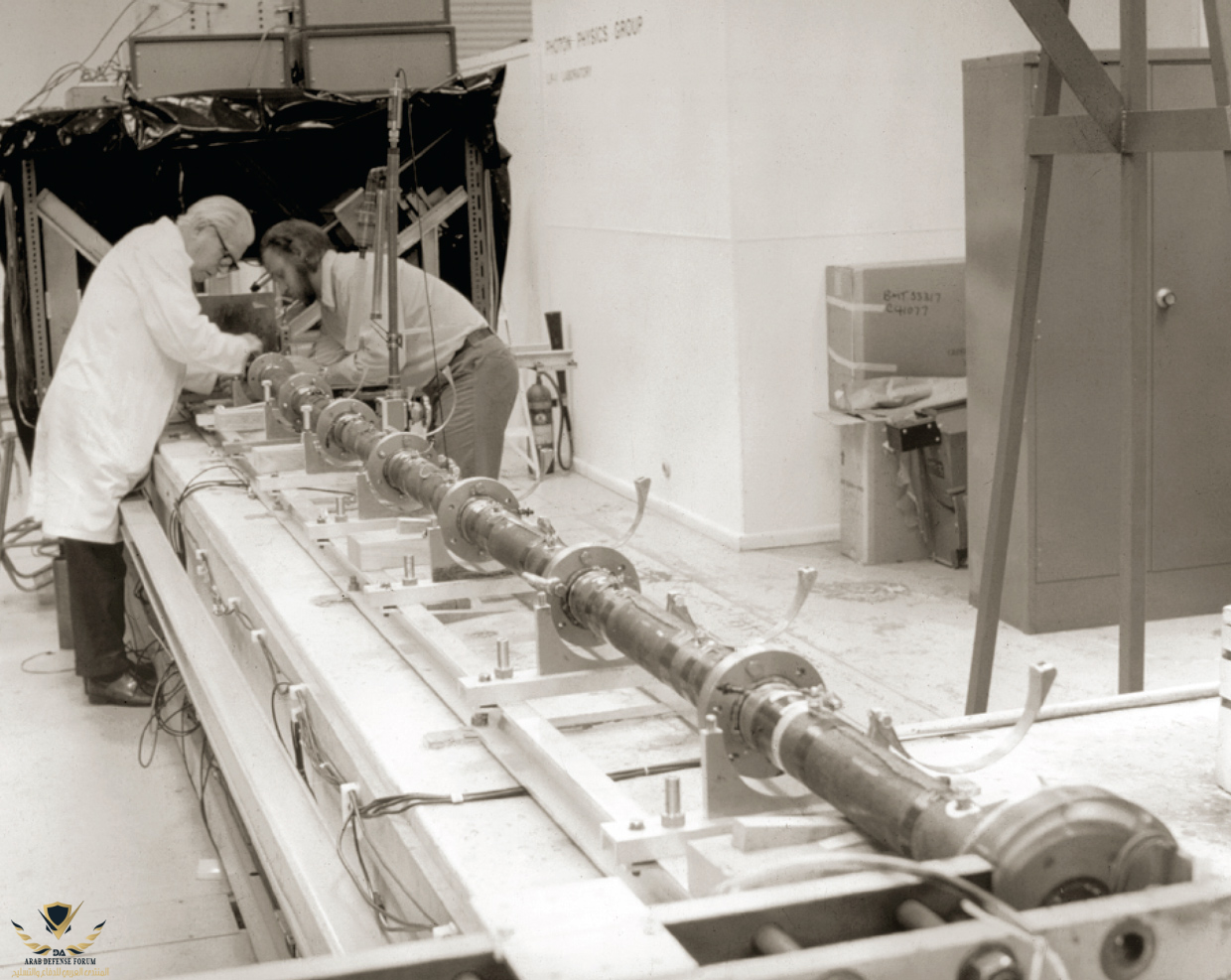

في أواخر السبعينيات ، حاولت العديد من الجهود البحثية المستقلة تطوير منصات إطلاق كهرومغناطيسية عملية. طلب مكتب وزير الدفاع الأمريكي من مجموعة صغيرة من الفيزيائيين في مختبر الدفع التابع للجيش في دوفر بولاية نيوجيرسي تطوير برنامج بحث وطني أمريكي وأخذْ زمامْ المبادرة في تطوير التكنولوجيا وإثبات جدوى الإطلاق الكهرومغناطيسي. في السابق ، كانت هناك محاولات متفرقة لتطوير قاذفات كهربائية ، ولكن بشكل عام ، كانت جميع المحاولات السابقة للوصول إلى سرعات عالية جدًا (تسمى سرعات فائقة) غير ناجحة تمامًا. كان الاستثناء اللافت للنظر هو التجربة الناجحة التي أجراها البروفيسور ريتشارد مارشال والدكتور جون باربر في الجامعة الوطنية الأسترالية في كانبيرا في السبعينيات. باستخدام مولد كبير أحادي القطب كمصدر للطاقة ، تمكنوا من تسريع مقذوفة 3-gLexan إلى 5.9 كم / ثانية في مدفع كهرومغناطيسي طوله خمسة أمتار. كانت هذه سرعة قياسية للبنادق الكهرومغناطيسية وأثبتت أن المدافع الكهرومغناطيسية يمكن أن تحقق سرعة فائقة.


استخدامات الإطلاق الكهرومغناطيسي:

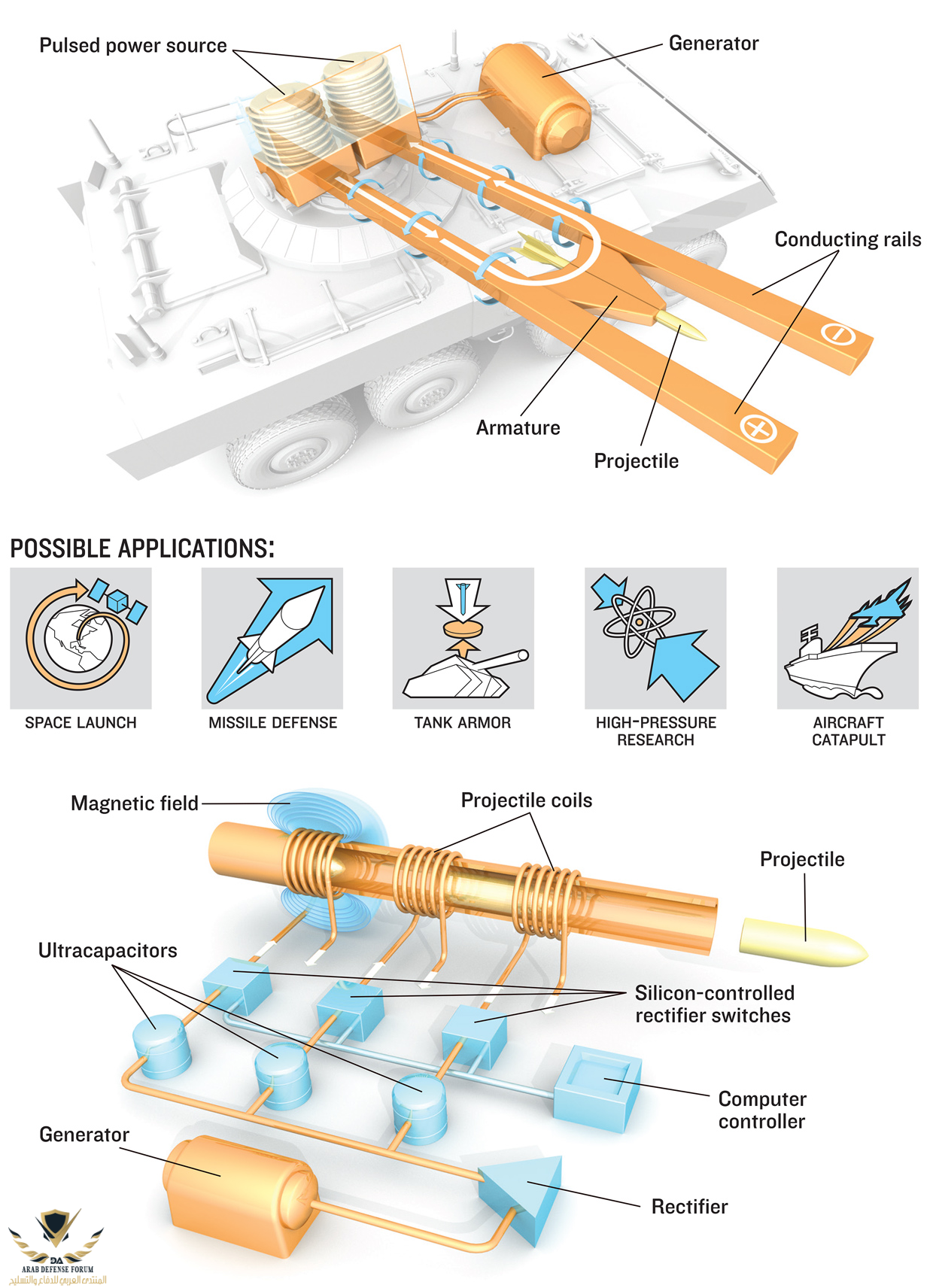

أولا: في مجال المدفع الكهرومغناطيسي

يخطط الباحثين على تطوير مدفع كهرومغناطيسي يمكن استخدامه في المجال العسكري على سطح السفن الحربية أو المركبات المدرعة! فمثلا يخطط البنتاغون للحصول على مدفعية كهرومغناطيسية يمكنها تدمير الأهداف على بعد حوالي 200 كيلومتر، مما يمنح الذخيرة سرعة تفوق سرعة الصوت تبلغ 7.2 ألف كم / ساعة.

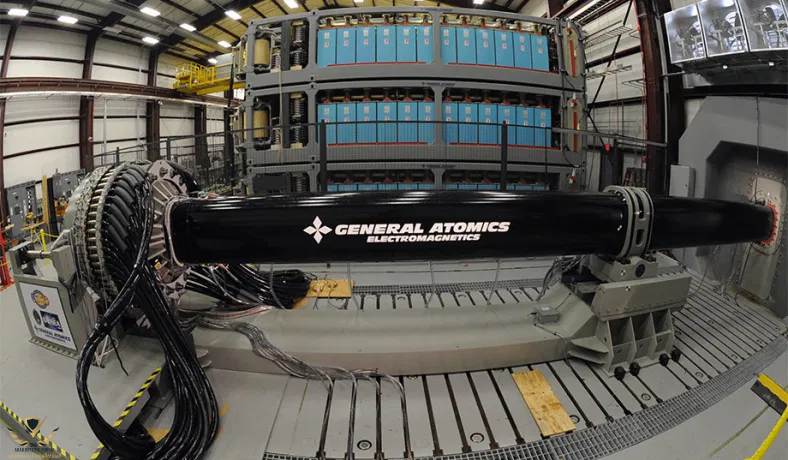

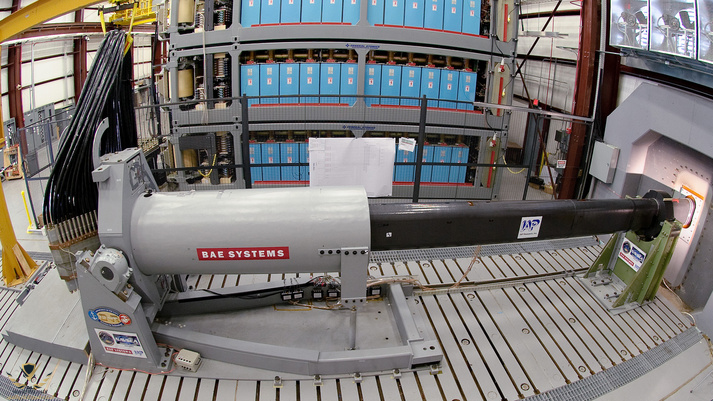

وتعمل شركة BAE Systems وكذلك General Atomics في هذا المجال

ثانيا: في مجال مقلاع الطائرات

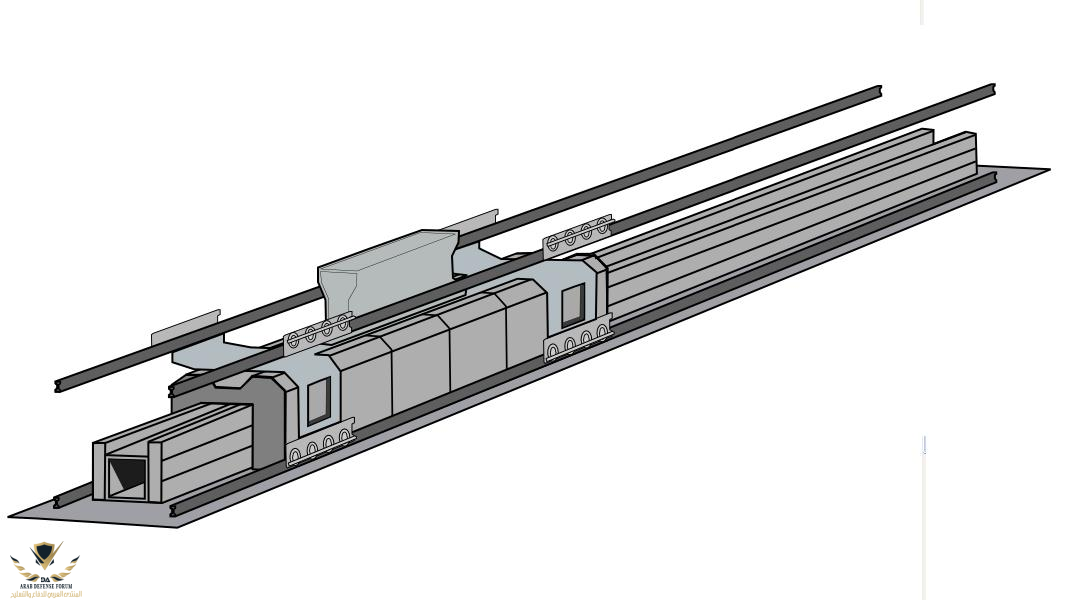

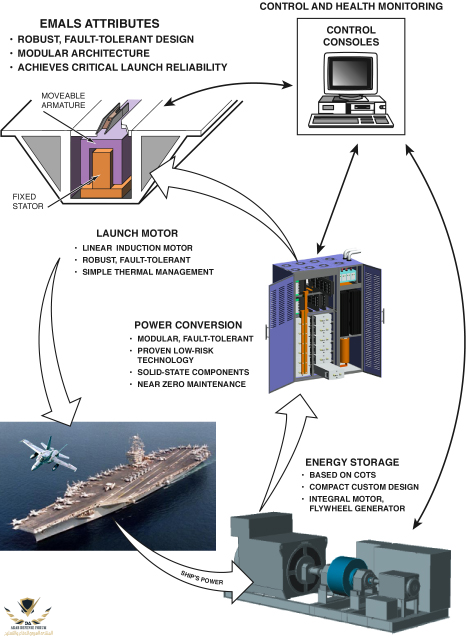

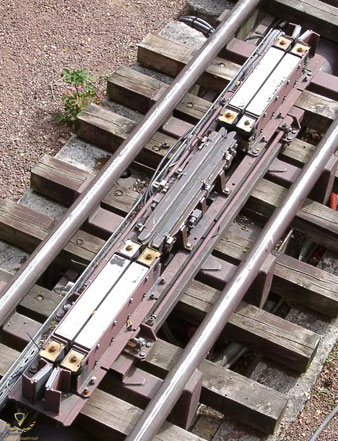

نظام مقلاع الطائرات الكهرومغناطيسي (EMALS) عبارة عن منصة إطلاق تستخدم محركًا حثيًا خطيًا ، بدلاً من مكبس بخار، لتسريع طائرة الإقلاع، و تستخدم المحركات الحثية الخطية الكهرومغناطيسية لنقل عربة تسحب الطائرة بسرعة من حافة حاملة الطائرات و قذفها في الجو .



ثالثا: في مجال إطلاق الصواريخ الفضائية

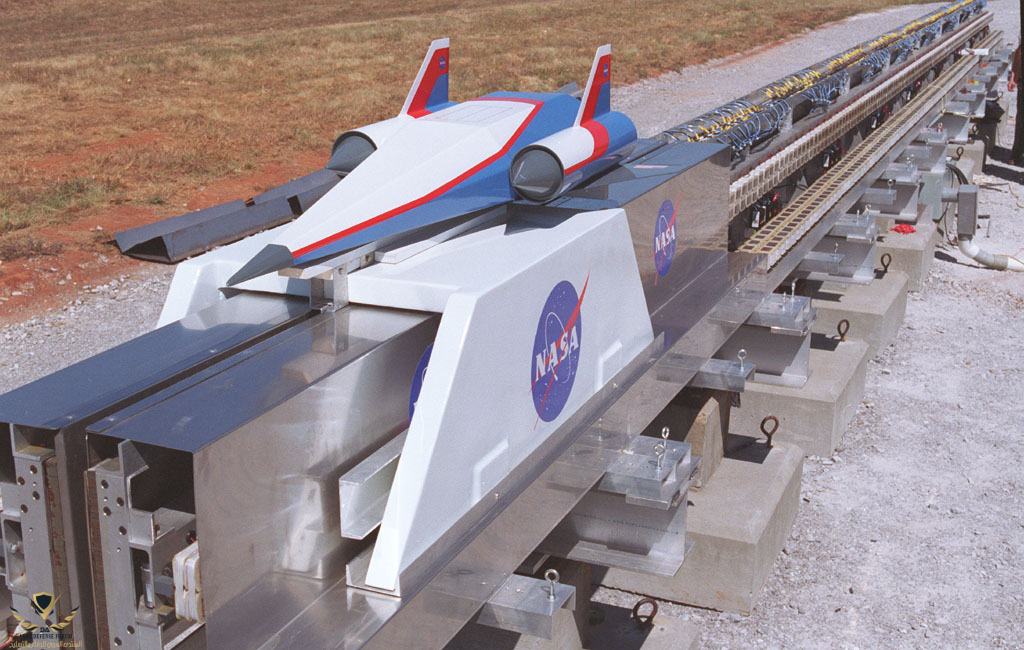

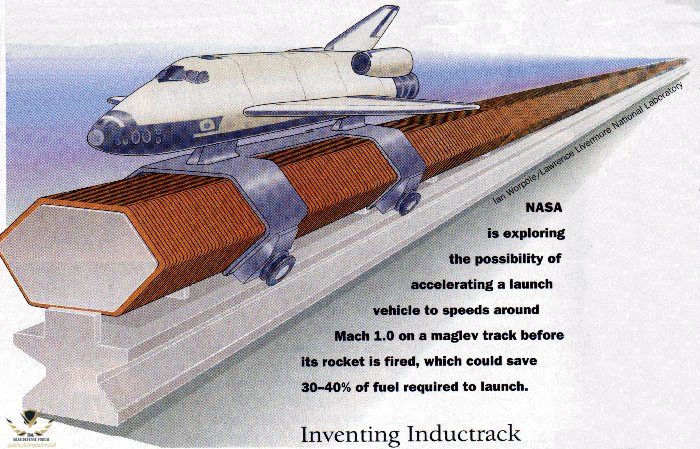

هناك محاولات لإستخدام الإطلاق الكهرومغناطيسي في إطلاق الصواريخ الفضائية! مراكز الأبحاث تقوم بتجارب لدراسة جدوى هذا الخيار كما يظهر في الصورة اختبارات لوكالة ناسا الفضائية!

ربما هذا المقطع المرئي يندرج تحت هذا القسم؟






رابعا: في مجال الدفاع الصاروخي


مقطع مرئي يوضح فكرة الإطلاق الكهرومغناطيسي للصواريخ

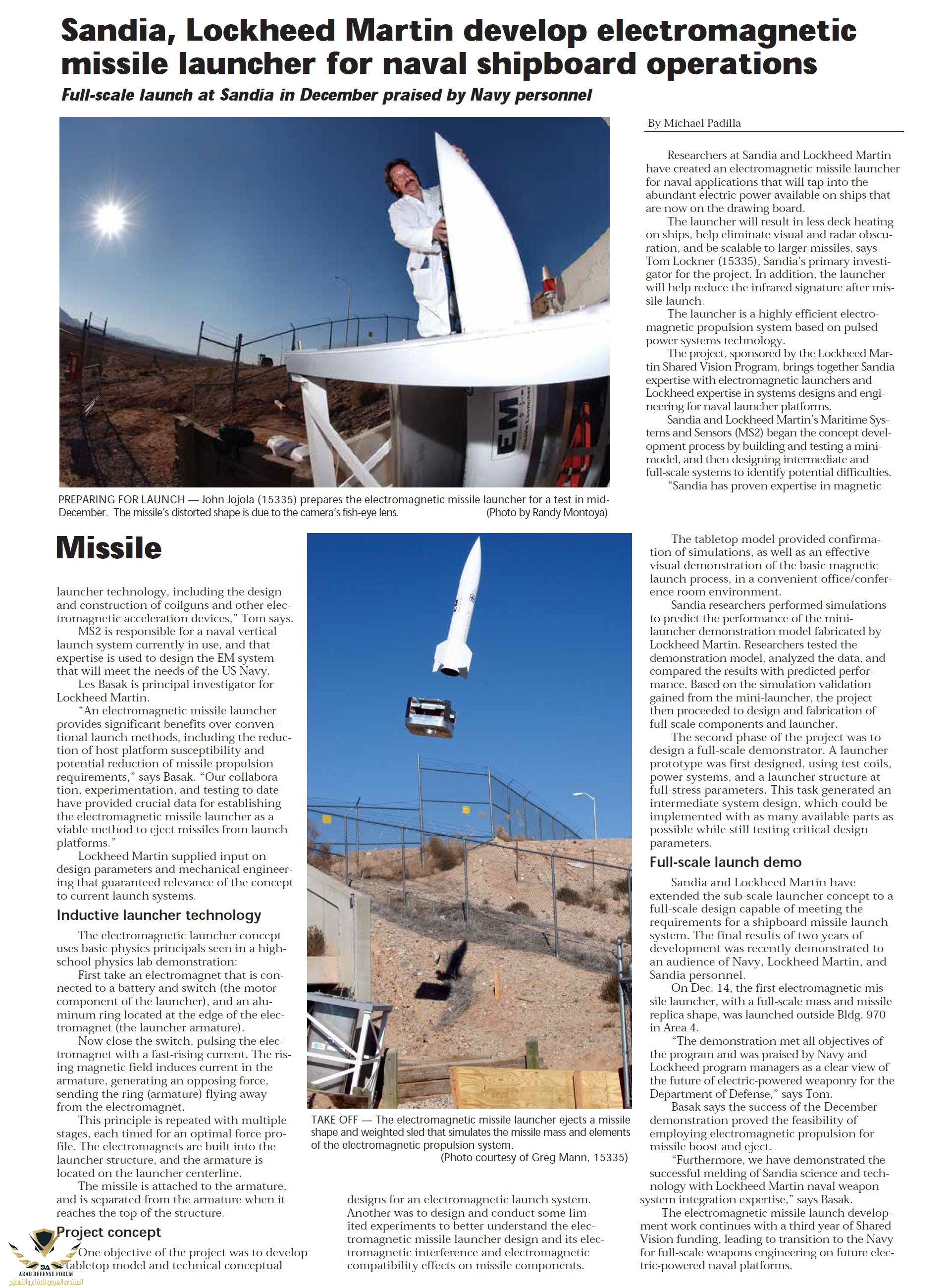

في عام 2005 نشر مختبر سانديا خبرا عن تعاون بين المختبر وشركة لوكهيد مارتن! حيث أنشأ الباحثون في مختبر سانديا وشركة لوكهيد مارتن قاذفة صواريخ كهرومغناطيسية للتطبيقات البحرية التي ستستغل الطاقة الكهربائية الوفيرة المتاحة على السفن التي هي الآن تحت التصميم.

من مميزات الإطلاق الكهرومغناطيسي للصاروخ أنه سينتج عن قاذف الإطلاق تسخين أقل على سطح السفن، وتساعد على التخلص من التعتيم البصري والراداري ، وتكون قابلة للتطوير للصواريخ الأكبر. بالإضافة إلى ذلك، سيساعد قاذفة الإطلاق في تقليل بصمة الأشعة تحت الحمراء بعد إطلاق الصاروخ.

وفي عام 2019 نشرت وزارة الدفاع الروسية مقطع مرئي لنظام الدفاع الصاروخي المضاد للصواريخ البالستية حيث يستخدم الإطلاق الكهرومغناطيسي!


كما لا يقتصر استخدام هذا المبدأ في المجالات العسكرية وإنما تم توظيفه في المجالات المدنية!

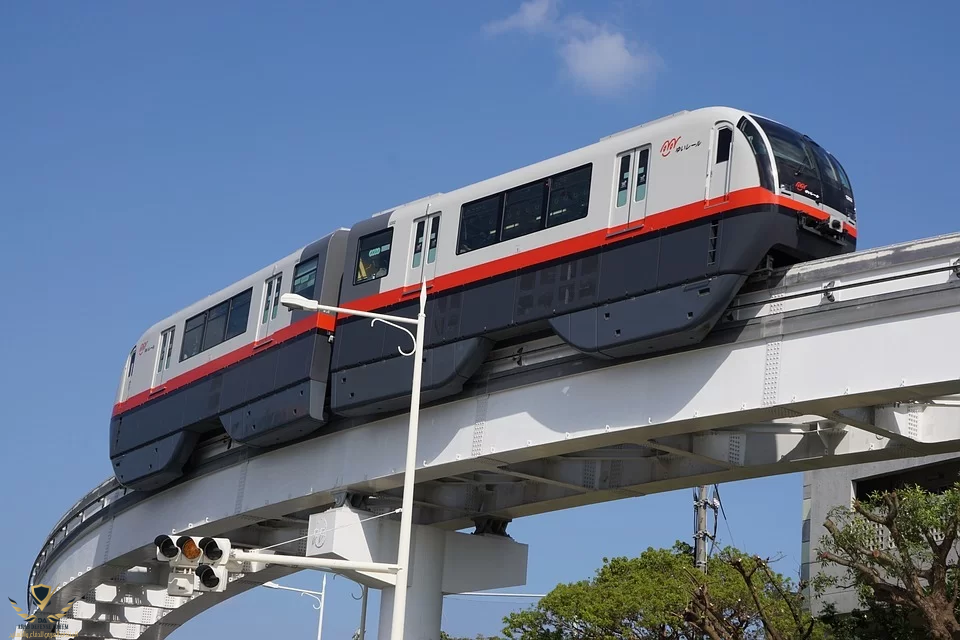

أولا: في القطار المغناطيسي المعلق (الماجليف)
55363eb7ecad04a827514ef6

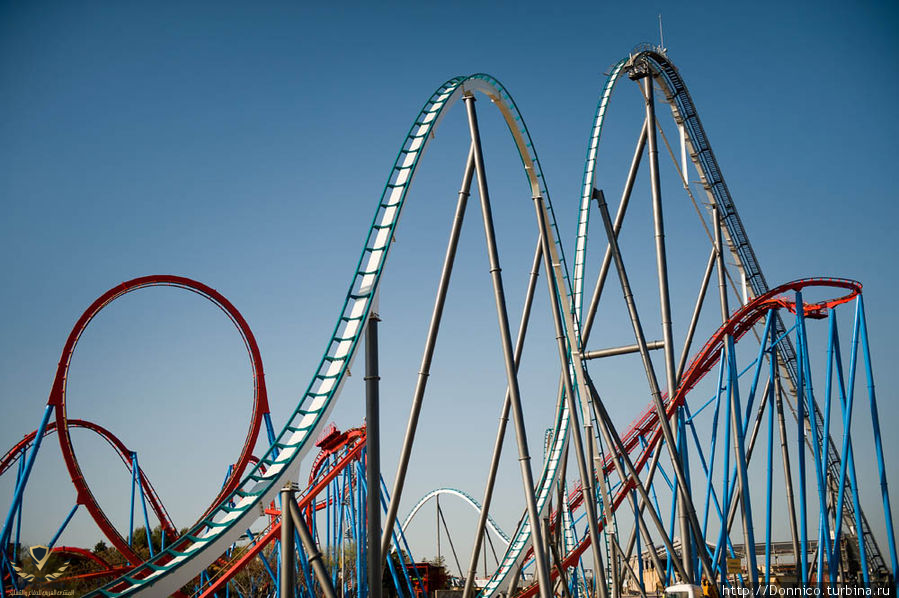

ثانيا: في قطار الموت (في مجال التسلية والترفيه)



Makeyev

وفي عام 2019 نشرت وزارة الدفاع الروسية مقطع مرئي لنظام الدفاع الصاروخي المضاد للصواريخ البالستية حيث يستخدم الإطلاق الكهرومغناطيسي!

فيه مصدر يوضح ان الاطلاق باستخدام الطاقة الكهرومغناطيسيه

فيه مصدر يوضح ان الاطلاق باستخدام الطاقة الكهرومغناطيسيه
يارجال ما افلحو في الإطلاق بشكل المعروف بيطلقون بالطاقه الكهرومغناطيسيه مجرد تسويق للسد الفجوه مع امريكا

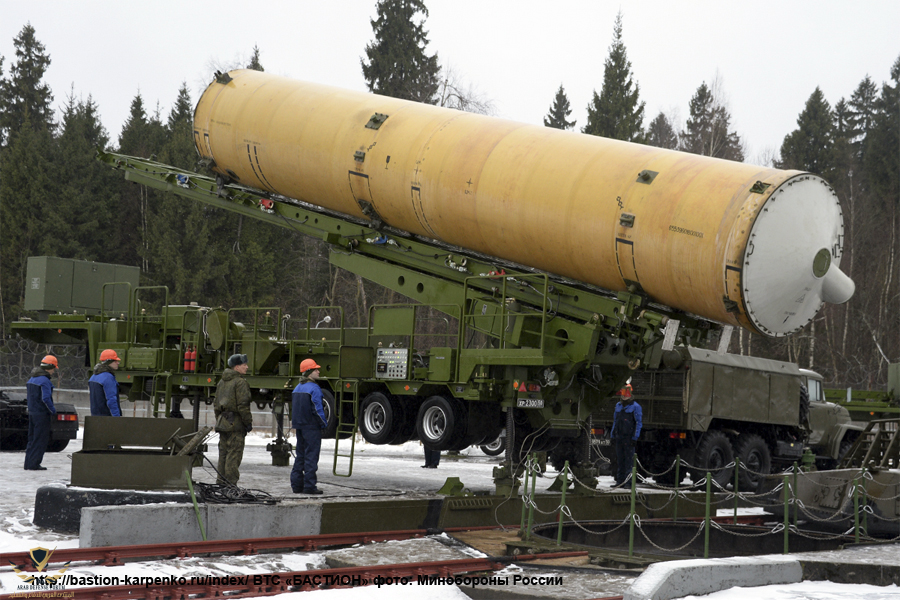

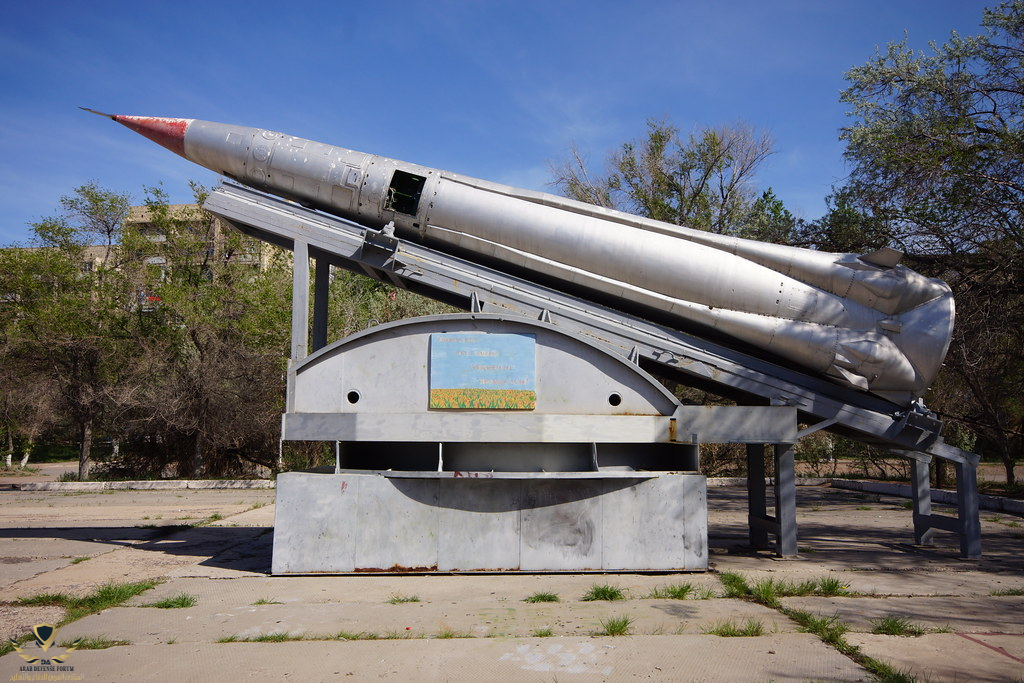

A-135 anti-ballistic missile system
نظام الصواريخ المضاد للقذائف البالستية - A-135


المواصفات العامة للصاروخ :

الوزن : 45 طن
الطول : 20 م
القطر : 3 م

الدفع من مرحلتين و يستخدم الوقود الصلب


المدى الأدنى : 350 كم
المدى الأقصى : 900 كم
السرعة : 7 ماخ = 8500 كم / سا = 2 كم / ثا


منصات الاطلاق : صوامع تحت الأرض


عدد الوحدات المنتجة : 68


الرأس الحربي نووي بوزن 10 كيلو طن
يقوم بتفجير قنبلة نووية في السماء لتدمير عدة رؤوس نووية منطلقة بوقت واحد
2007 روسيا أبطلت مفعول A-135 و أخرجته من الخدمة
وفي عام 2019 نشرت وزارة الدفاع الروسية مقطع مرئي لنظام الدفاع الصاروخي المضاد للصواريخ البالستية حيث يستخدم الإطلاق الكهرومغناطيسي!

هاذا نضام دفاع جوي ضد الرئووس النووية التي تحملها الصواريخ العابرة للقارات وهو موجود في الخدمة من الثمانينيات تقريبا
يعني با المنطق لا اتوقع ان الروس يمتلكون التقنية المغناطيسية من ذاك الوقت

فكرته يعتمد على احتجاز الطاقة واطلاقها دفعة واحده مثل الصاعق المستخدم للدفاع عن النفس
تستطيع عمل مصغر مثله في المنزل في استخدام مكثف او مكثفات كهربائية وسلك نحاسي

فيه مصدر يوضح ان الاطلاق باستخدام الطاقة الكهرومغناطيسيه
لا امتلك مصدر صريح بهذا الأمر! ولكن من خلال مشاركات العضو نمر في موضوع سابق


أولا: الصوت المميز للإطلاق الكهرومغناطيسي يمكن ملاحظته في عدة مقاطع لتجارب المدفع الكهرومغناطيسي




ثانيا: الشركة الروسية التي تعمل على تطوير الماجليف منذو السبعينيات بكل وضوح تتحدث عن أنها تقوم بعمليات أبحاث وتطوير بما يخدم عدة قطاعات بما فيها القطاع العسكري!
هاذا نضام دفاع جوي ضد الرئووس النووية التي تحملها الصواريخ العابرة للقارات وهو موجود في الخدمة من الثمانينيات تقريبا
يعني با المنطق لا اتوقع ان الروس يمتلكون التقنية المغناطيسية من ذاك الوقت

الصاروخ المقصود في هذا الموضوع والذي يستخدم الإطلاق الكهرومغناطيسي تم نشره في عام 2019! والصوت المميز للتنافر المغناطيسي واضح!

لا امتلك مصدر صريح بهذا الأمر! ولكن من خلال مشاركات العضو نمر في موضوع سابق



أولا: الصوت المميز للإطلاق الكهرومغناطيسي يمكن ملاحظته في عدة مقاطع لتجارب المدفع الكهرومغناطيسي

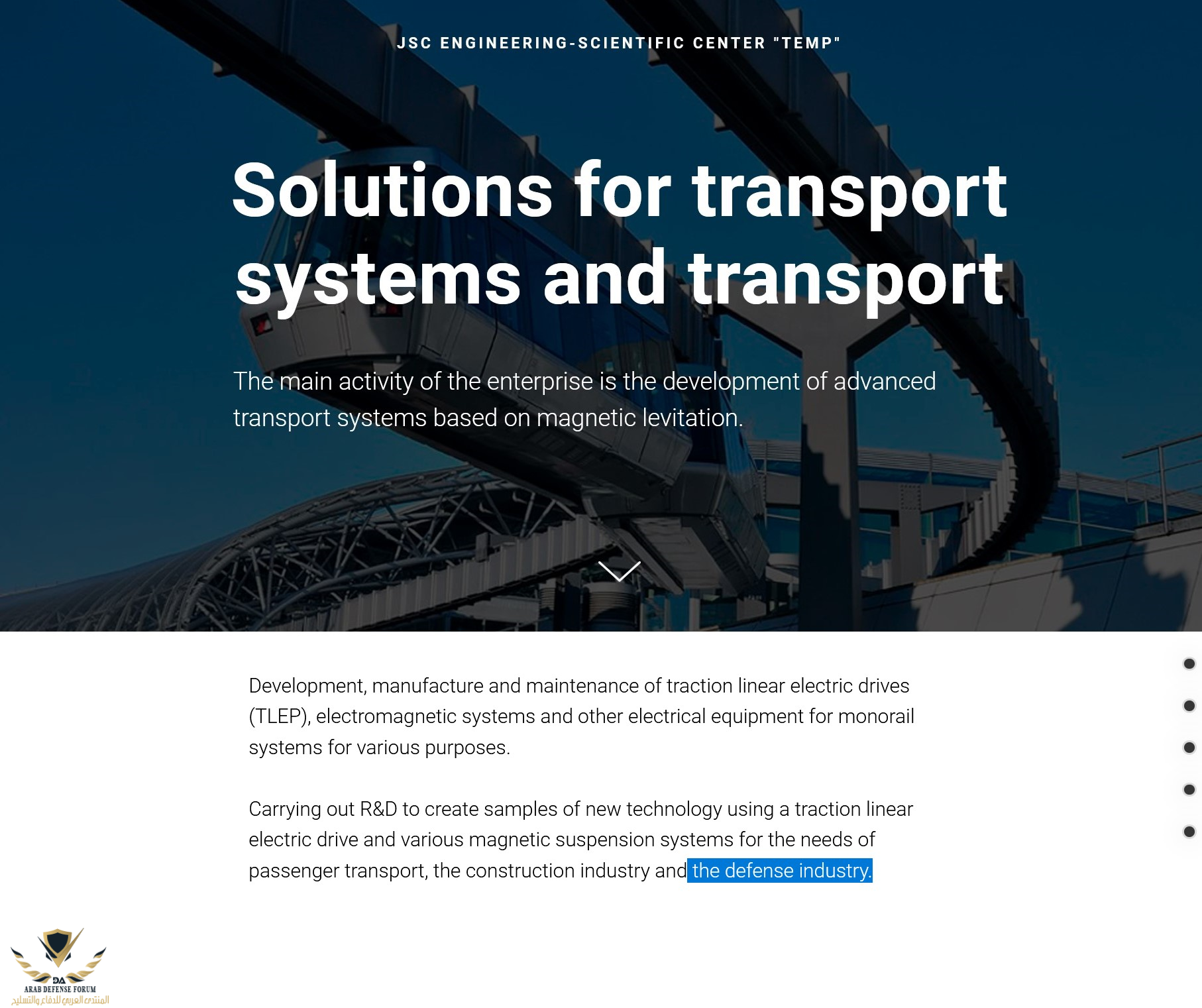

ثانيا: الشركة الروسية التي تعمل على تطوير الماجليف منذو السبعينيات بكل وضوح تتحدث عن أنها تقوم بعمليات أبحاث وتطوير بما يخدم عدة قطاعات بما فيها القطاع العسكري!
مشاهدة المرفق 318019

الصاروخ المقصود في هذا الموضوع والذي يستخدم الإطلاق الكهرومغناطيسي تم نشره في عام 2019! والصوت المميز للتنافر المغناطيسي واضح!

الاصوات هاذه اللي في مقاطع التجارب هي في الغالب لصوت جرس أو نداء التحذير تبع السلامة العامة وهاذا الشي معمول به في جميع ميادين اختبارات القذائف والمتفجرات .


الصاروخ المقصود في هذا الموضوع والذي يستخدم الإطلاق الكهرومغناطيسي تم نشره في عام 2019! والصوت المميز للتنافر المغناطيسي واضح!
صحيح انة أدخل الخدمة وتم الاعلان عنة في 2019 لكن هو تطوير وتحديث للمنظومة السابقة فقط وليس اختراع جديد كليا , يعني تقدر تقول الفرق بينهم مثل الفرق بين منظومة S300 و منظومة S400 .

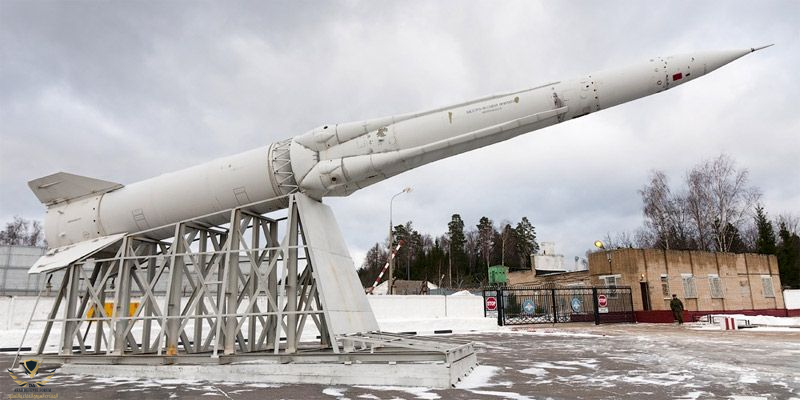

وهاذا هو شكل الصاروخ الذي يكون داخل الحاوية , وشكله لا يوحي انة سلاح مغناطيس با بلعكس شكلة يثبت أنة صاروخ عادي يعمل با الوقود , ولكن بتكنلوجيا معينة





المرفقات

  • 1603471897782.png
    1.5 MB · المشاهدات: 157
مع احترامى الشديد جدا للفكرة والدول العظمى او المتقدمه العامله على هذا المشروع
لكنى اجدنى مستغربا لو ان الامر مجدى الى هذه الدرجه لماذا لم تدخل اسرائيل على الخط
لو لديها هذا المدفع تستطيع استهداف اى مكان يمثل تهديدا ليدا ومن مدى يتجاوز 150 كيلو متر
المعلومات المتاحه تقول ان مدى المدفع قد يصل 200 كيلو
لا اعتبر (وانا مدنى غير متخصص ) ان المدفع المغناطيسى امر جاد وواقعى

مع احترامى الشديد جدا للفكرة والدول العظمى او المتقدمه العامله على هذا المشروع
لكنى اجدنى مستغربا لو ان الامر مجدى الى هذه الدرجه لماذا لم تدخل اسرائيل على الخط
لو لديها هذا المدفع تستطيع استهداف اى مكان يمثل تهديدا ليدا ومن مدى يتجاوز 150 كيلو متر
المعلومات المتاحه تقول ان مدى المدفع قد يصل 200 كيلو
لا اعتبر (وانا مدنى غير متخصص ) ان المدفع المغناطيسى امر جاد وواقعى

المدفع الكهرومغناطيسي يحتاج طاقه كبيره جداً ولا يمكن حمله و نقله بشاحنه مثلاً بل لابد ان يكون في موقع ثابت مهما كان مداه 150 كم او اكثر بعد اول طلقه سوف يتم رصده و استهدافه في أفضل الاحوال سوف يركب على السفن الحربيه الكبيره طرادات او مدمرات فقط طبعا بعد انتهاء الأبحاث و التطوير

موضوع رائع صراحة

المدافع الكهرومغناطيسية كانت قد اقترحت ورشحت للاستخدام من قبل، لكن تطويرهم لم يبدأ إلا بعد تنفيذ بعض الأبحاث والتجارب الفيزيائية physics experiments خلال عقد السبعينات في الجامعة الوطنية الأسترالية ANU. عندها نجح العلماء في تعجيل بندقة يبلغ وزنها 3 غرام إلى سرعة 6000 م/ث، وهو ما يضاهي تقريباً أربع مرات من سرعة فوهة مدافع الدبابات المعاصرة. هذه النتائج شجعت في العام 1978 باحثين فيزيائيين من الجيش الأمريكي لاقتراح برنامج بحث وتطوير لقاذفة كهرومغناطيسية، الذي تم قبوله وتولت عدة مؤسسات أمريكية العمل عليه.

أحد هذه المؤسسات كان مركز البحث والتطوير التابع لشركة "وستنغهاوس" Westinghouse، الذي استخدم في العام 1983 قاذفة كهرومغناطيسية اختباريه لتعجيل مقذوف يبلغ وزنه 317 غرام إلى سرعة 4200 م/ث، في حين استخدمت مختبرات ماكسويل Maxwell Laboratories في كاليفورنيا بعد ذلك بخمسة سنوات مكثف طاقة capacitor-powered (يعمل على تخزين الشحنة الكهربائية لفترة زمنية محددة ثم يطلقها بعد ذلك دفعة واحدة) في قاذفة كهرومغناطيسية من عيار 90 ملم وذلك لتعجيل مقذوف يبلغ وزنه 1.08كلغم إلى سرعة 3400 م/ث. هذا عنى بأن طاقة الفوهة الممنوحة للمقذوف بواسطة القاذفة الكهرومغناطيسية الاختبارية من عيار 90 ملم بلغت 6.2 ميغا جول، وهذا ما وضعها آنذاك بمستوى طاقة الفوهة muzzle energy الخاصة بمقذوفات مدافع الدبابات.

حقيقةً مش فاهم سر وصول التقنية دى للسرعات العالية دى
بس لا اعتقد انها حكراً على احد

الاصوات هاذه اللي في مقاطع التجارب هي في الغالب لصوت جرس أو نداء التحذير تبع السلامة العامة وهاذا الشي معمول به في جميع ميادين اختبارات القذائف والمتفجرات .
هنا مقاطع مرئية لنفس النظام بعضها من الموقع الرسمي لوزراة الدفاع الروسية أو قناة Zvezda التي تدار من قبل وزارة الدفاع الروسية!
مقطع في عام 2017 لا يحتوي على الصوت!


في عام 2018 المقطع يحتوي على الصوت!


في عام 2019 في شهر June يحتوي على الصوت


في نفس العام 2019 في شهر July لا يحتوي على الصوت!

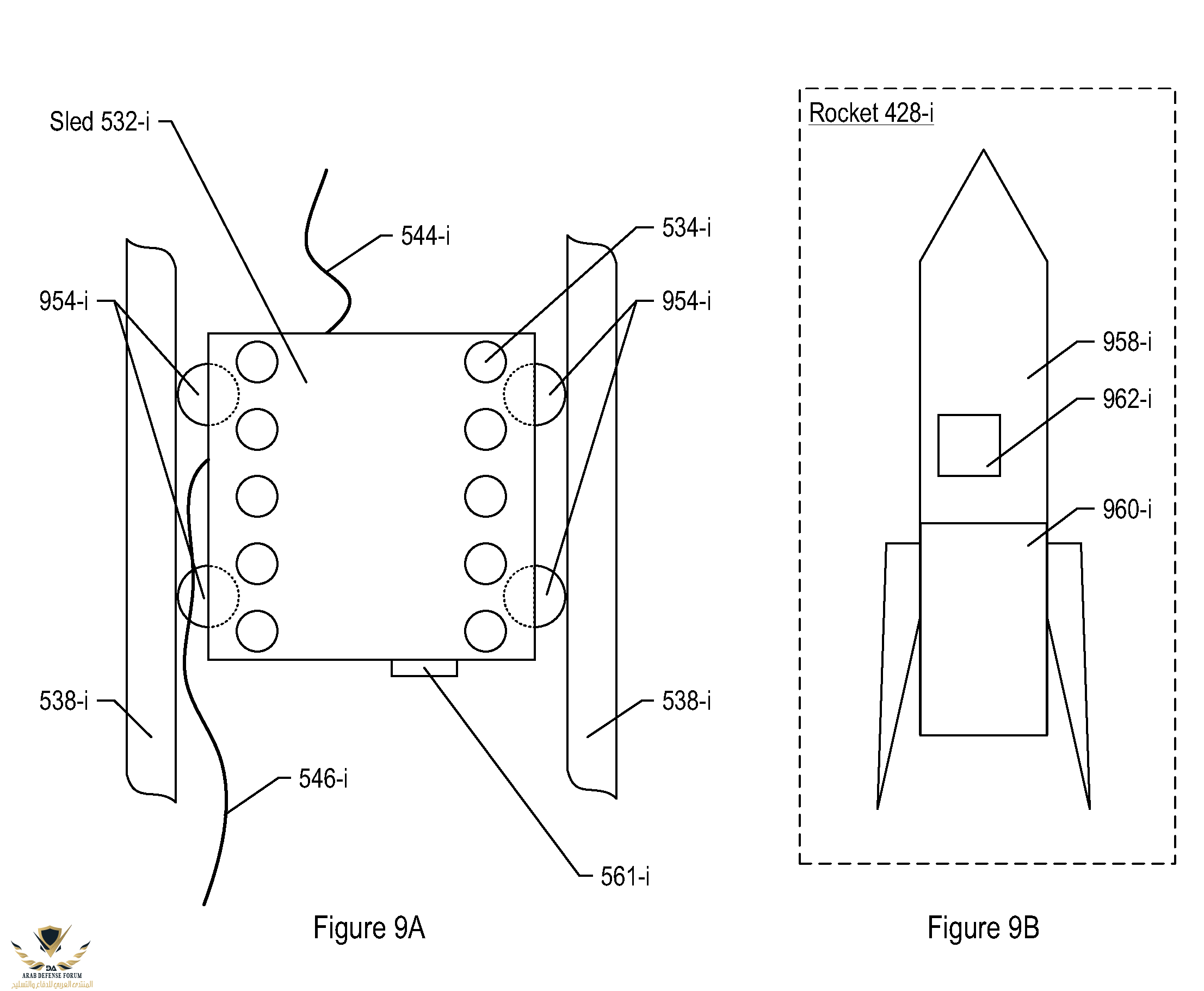

براءة اختراع لشركة لوكهيد مارتن في مجال الإطلاق الكهرومغناطيسي للصواريخ! (حاليا تظهر براءة الاختراع أنها منتهية)

آه
صواريخ الاس ٣٠٠ كانت بتطلق بطريقة مكنش حد فاهمها !!!!!!
