لعل الكثير منا رأى التعرجات على اسطح الدبابات والمدرعات الالمانية في الحرب العالمية الثانية ولم يتبين سرها


إنها طبقة زمييريت






تم استخدام صبغة جديدة لإنتاج طبقة صلبة تغطي الدرع المعدني للمركبة


، مما يوفر فاصلًا كافيًا يعمل على منع التصاق الألغام والعبوات المضادة للدبابات المثبتة مغناطيسيًا من الالتصاق بالمركبة


على الرغم من أن ألمانيا كانت الدولة الوحيدة التي تستخدم ألغام مغناطيسية
موضوع سابق

الهافتهولادون
( Hafthohlladung)‏ وتعرف بكاسر الدروع "Panzerknacker" هي قنبلة ذات شكل مخروطي بقاعدة مضلعة مضادة للمدرعات
مشاهدة المرفق 307043

بصفة عامة
استخدمت من قبل الألمان في الحرب العالمية الثانية وشكلها المخروطي يساعدها على قوة التفجير .

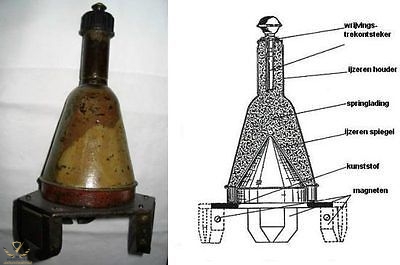

رسم توضيحي للشحنة الناسفة
مشاهدة المرفق 307037
جندي مختبيء في كمين


يقوم بتثبيت الشحنة على جسم الدبابة بكل سهوله مشاهدة المرفق 307038

بسبب المغناطيسات تثبت الشحنة بكل الوضعيات

مشاهدة المرفق 307036

مشاهدة المرفق 307040

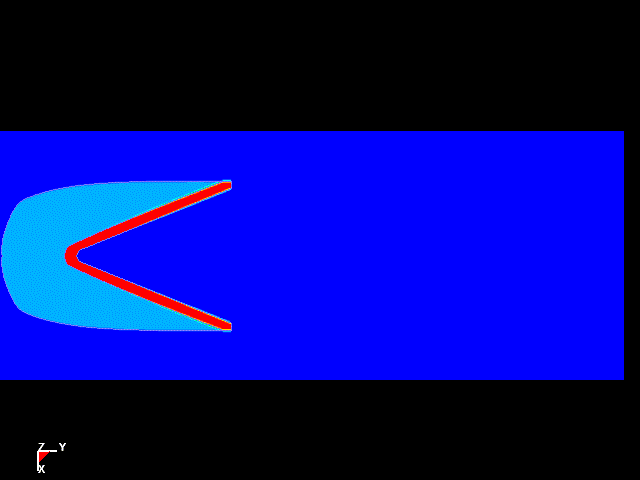

شرح طريقة انفجار الشحنة واختراقها لدرع الدبابة

مشاهدة المرفق 307042

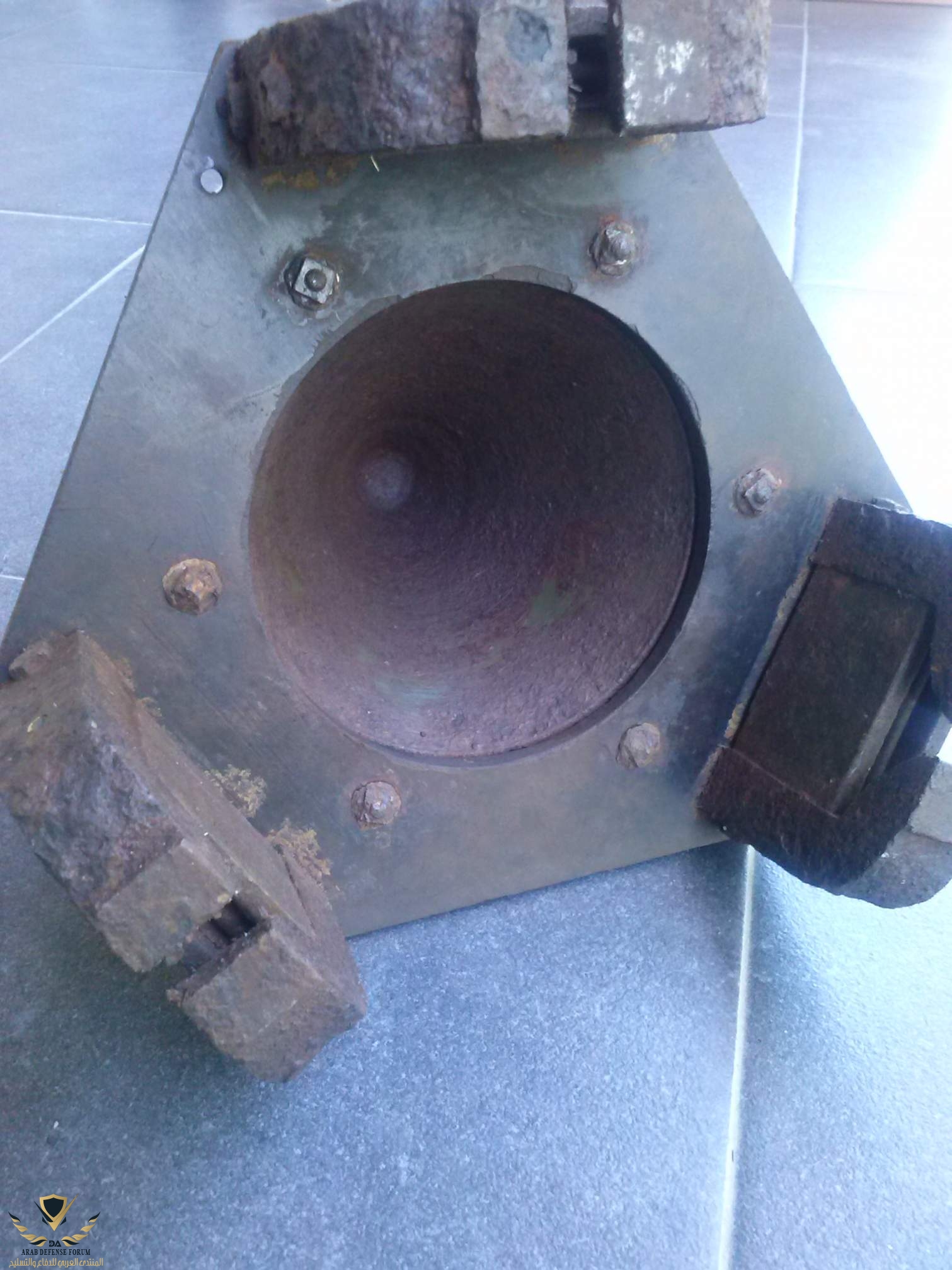

كانت الهافتهولادون تستخدم بشكل رئيسي من قبل الفرق المختصة بالتعامل مع المدرعات التابعة لقوات الفيرماخت، تحتوي قاعدتها المعدنية المضلعة على ثلاث قطع مغناطيسية مزودة بأرجل
مشاهدة المرفق 307052، لتقف القنبلة وتثبت جيدا بفعل مجالها المغناطيسي القوي .
مشاهدة المرفق 307039

هذا التركيب سمح للمشاة لتثبيت هذه القنبلة بسهولة على مدرعات العدو، لا يهم بأي زاوية أو على أي سطح ثبتت حتى على الدرع المائل الذي يعطي حماية أفضل، وقبل تسليحها وتجهيزها بسحب الشريط الذي يفعلها في المؤخرة، وكان الجندي يركض بسرعة ليضعها على درع المدرعة
مشاهدة المرفق 307046


أو يختبئ في حفرة تحت الأرض في انتظار الدبابة أن تمر فوقه ليضعها بسرعة على سطح الدبابة
مشاهدة المرفق 307044

ولكن هناك عيب وهو أنه يكون مكشوفا للنيران المعادية إذا ظهر وهو يضعها لتدمير المدرعة أو الدبابة
انفجار الشحنة تخترق الدرع وتعطب المدرعة .
مشاهدة المرفق 307045


اشتهر الكثير من الجنود بتدمير الدبابات والمدرعات في الجبهة الشرقية والجبهة الغربية
وزينوا ملابسهم بنياشين تدمير الدبابات

جندي قام بتدمير دبابة
مشاهدة المرفق 307055
.
جندي برصيده قتل وتدمير دبابتين
مشاهدة المرفق 307057

صاحب ثلاث علامات قتل دبابات
مشاهدة المرفق 307056

ومنهم من حقق ارقام أكبر
مشاهدة المرفق 307054.
كان الفيرماخت الجيش الوحيد الذي يستخدم متفجرات او ألغام مغناطيسية وكان يخشى من وقوع كاسر الدروع في أيدي الأعداء فيستنسخوه

لذلك طور مضاد له
سوف نتحدث عنه في موضوع لاحق بإذن الله



إهداء إلى الزميل @الفيرماخت




إعداد : الصباح @الصباح 🇦🇪


إماراتي وكل بلاد العرب أوطاني
دبابة مايكل ويتمان متزينه بالزمييريت
تانك آيس مايكل ويتمان ، يرتدي زي Waffen SS ، يجلس فوق المدفع الرئيسي لدبابة Tiger الخاصة به.  الخزان مغطى بعجينة ممزقة.

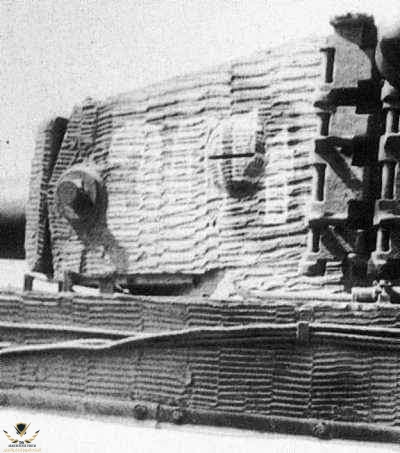

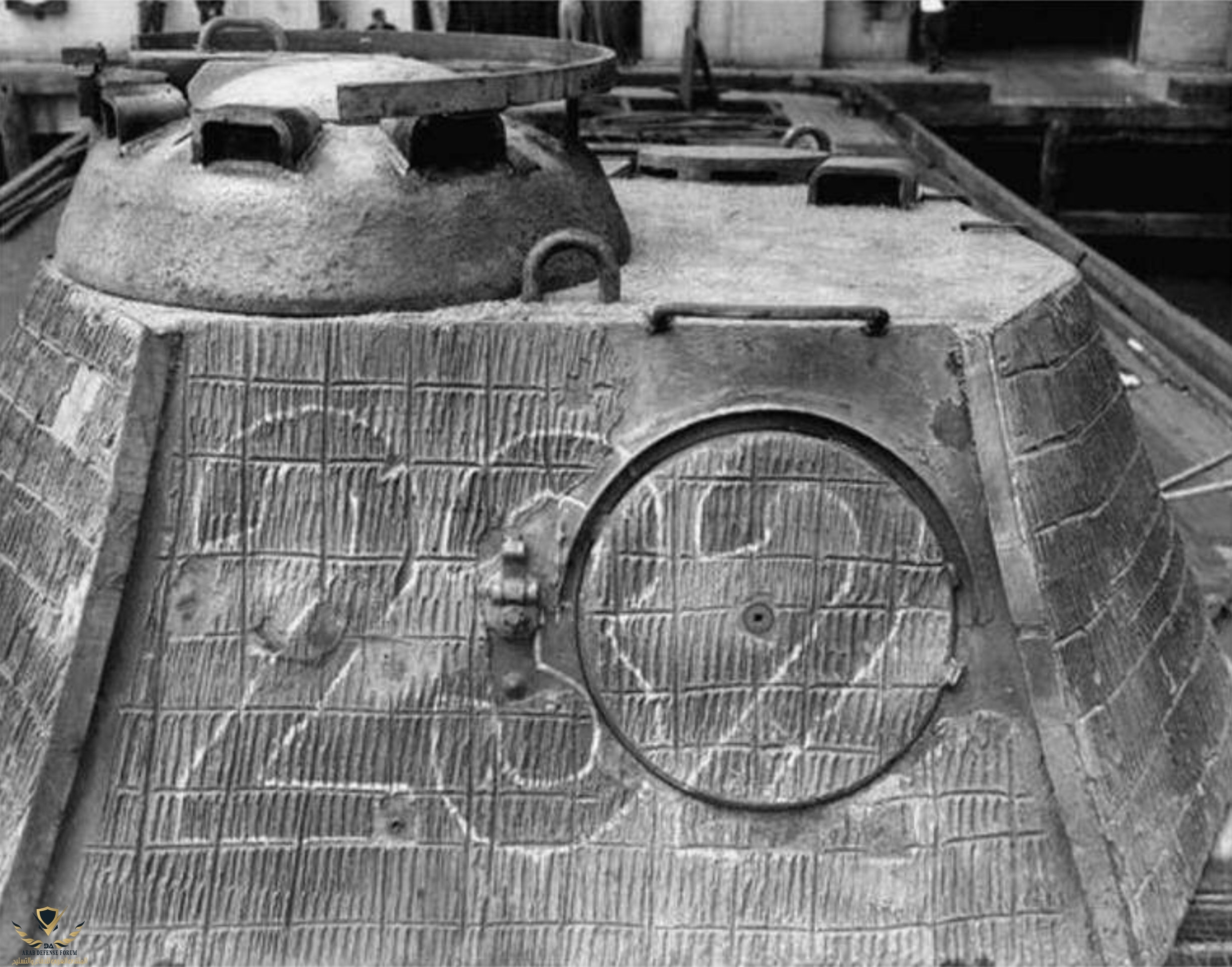

منظر لطبقة الزميريت على مؤخرة دبابة النمر

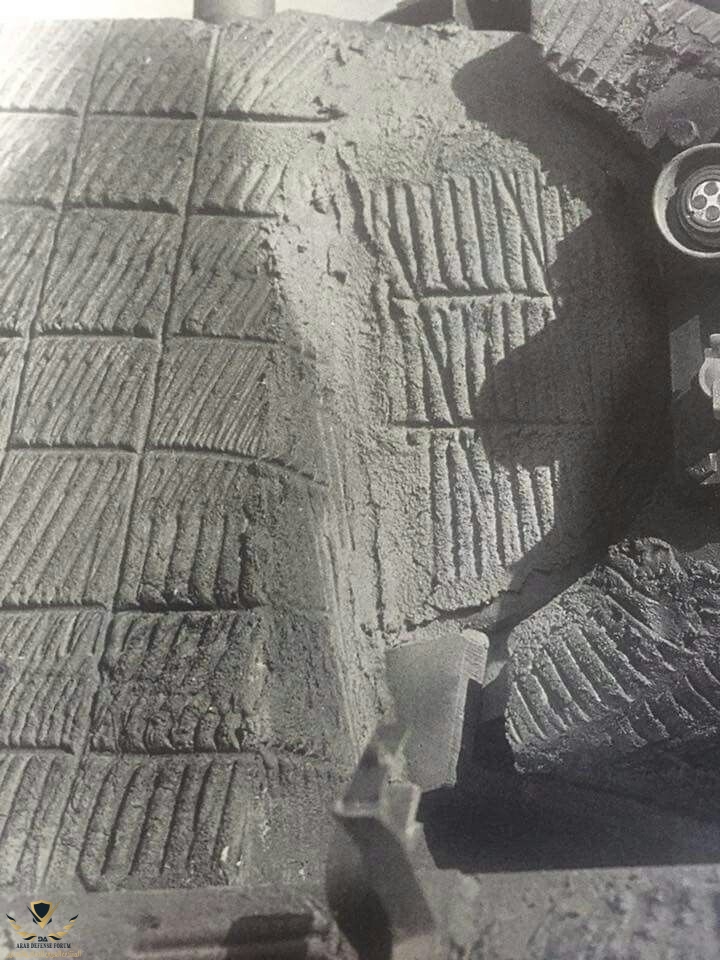

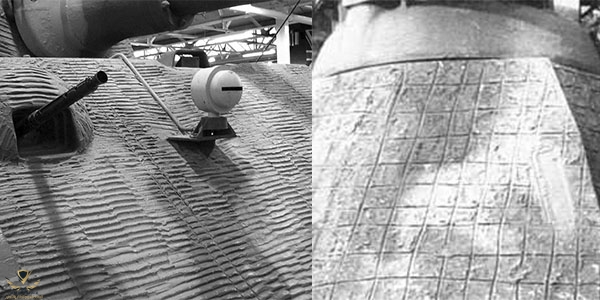

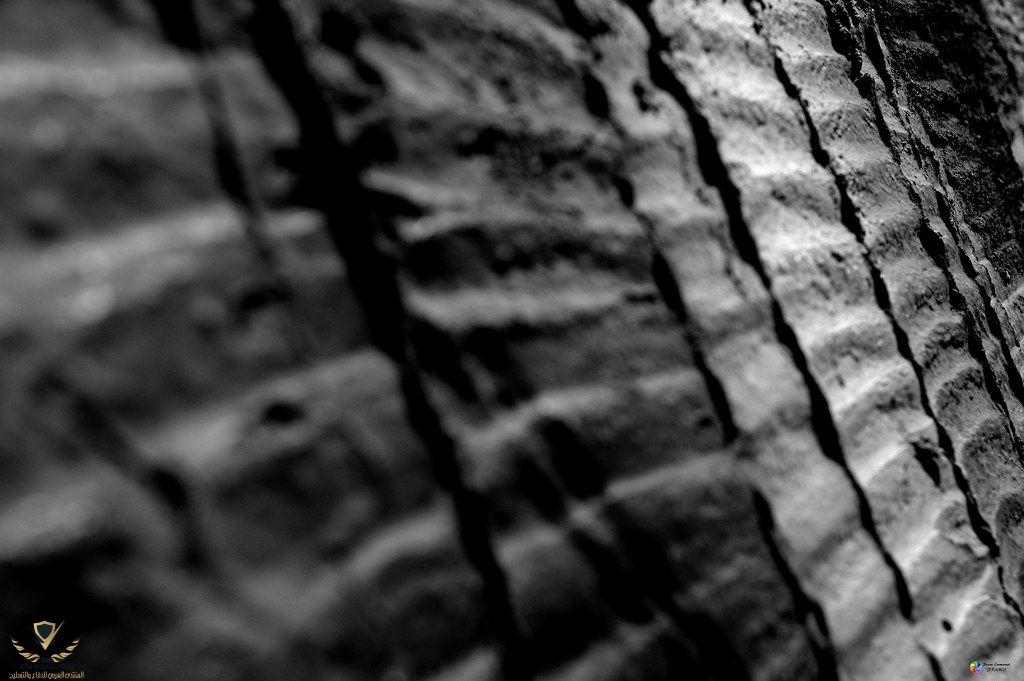

منظر قريب لطبقة الزميريت على دبابة النمر

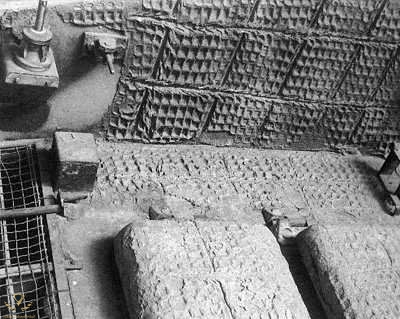

منظر لاشكال الاخاديد المختلفة لصبغة الزمييريت


عادة ما يتم تخطيط الطلاء لزيادة المسافة بين المغناطيس والدروع بشكل أكبر ، حيث تزيد النقاط العالية في النموذج من السماكة الفعالة للطلاء دون إضافة المزيد من الوزن.



كان للخليط قوام معجون سميك بتصلب بعد جفاف البنزين المضاف إليه

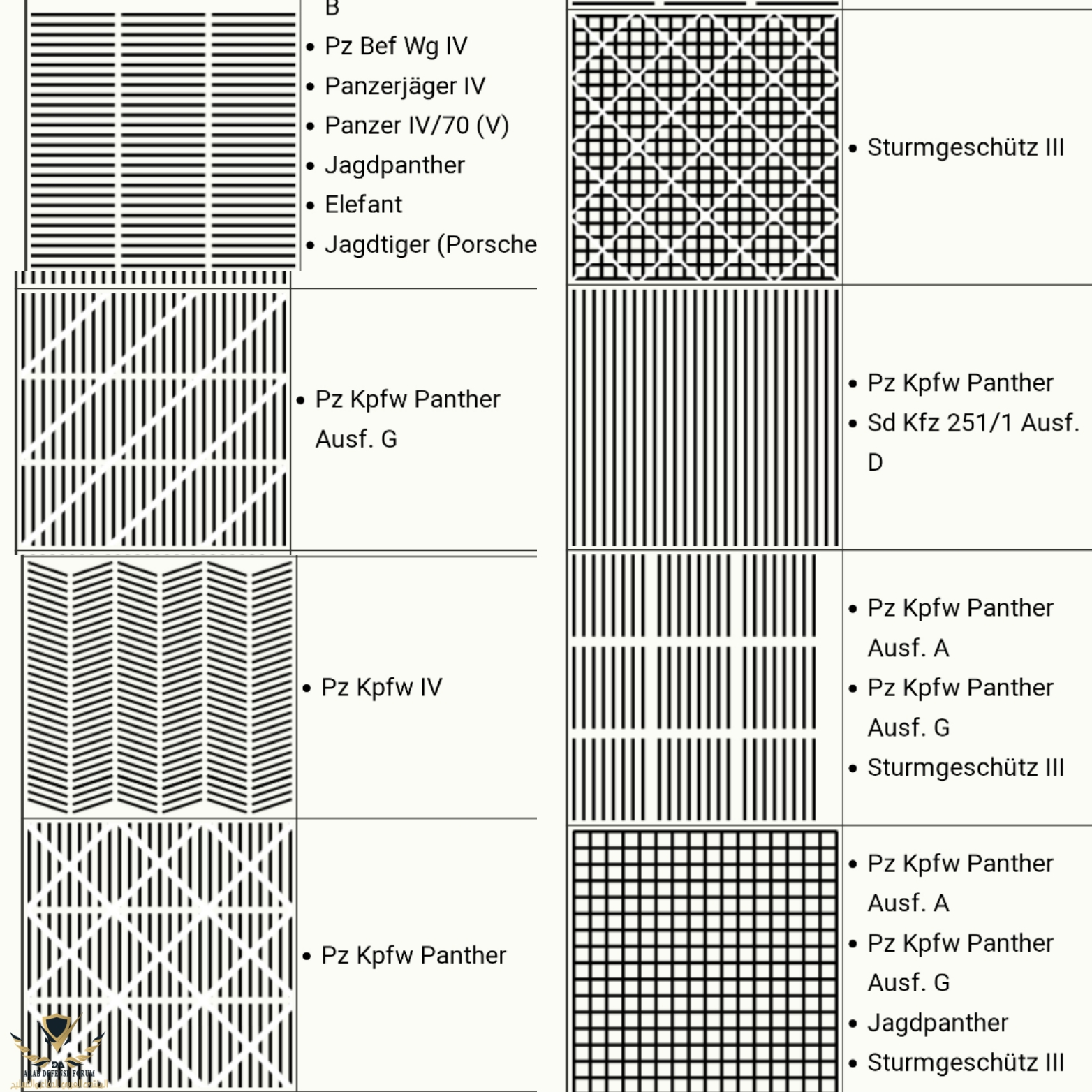

لوحظت العديد من الاختلافات في تصميمات الاخاديد. ترتبط الاختلافات في الغالب بالمصنع الذي ينتج كل نوع من أنواع المدرعات



اختلفت بحسب الصانع

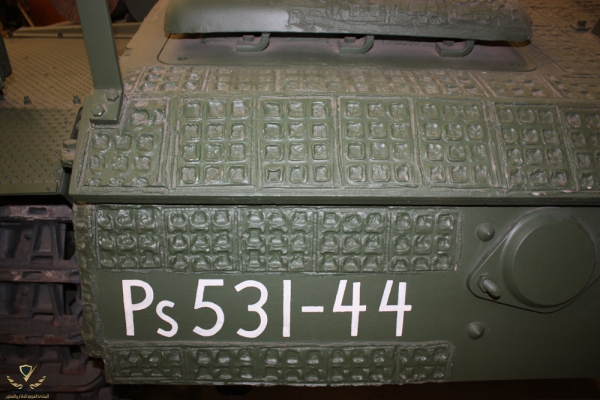

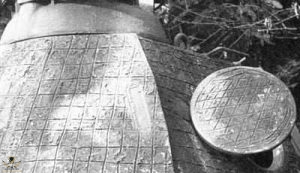

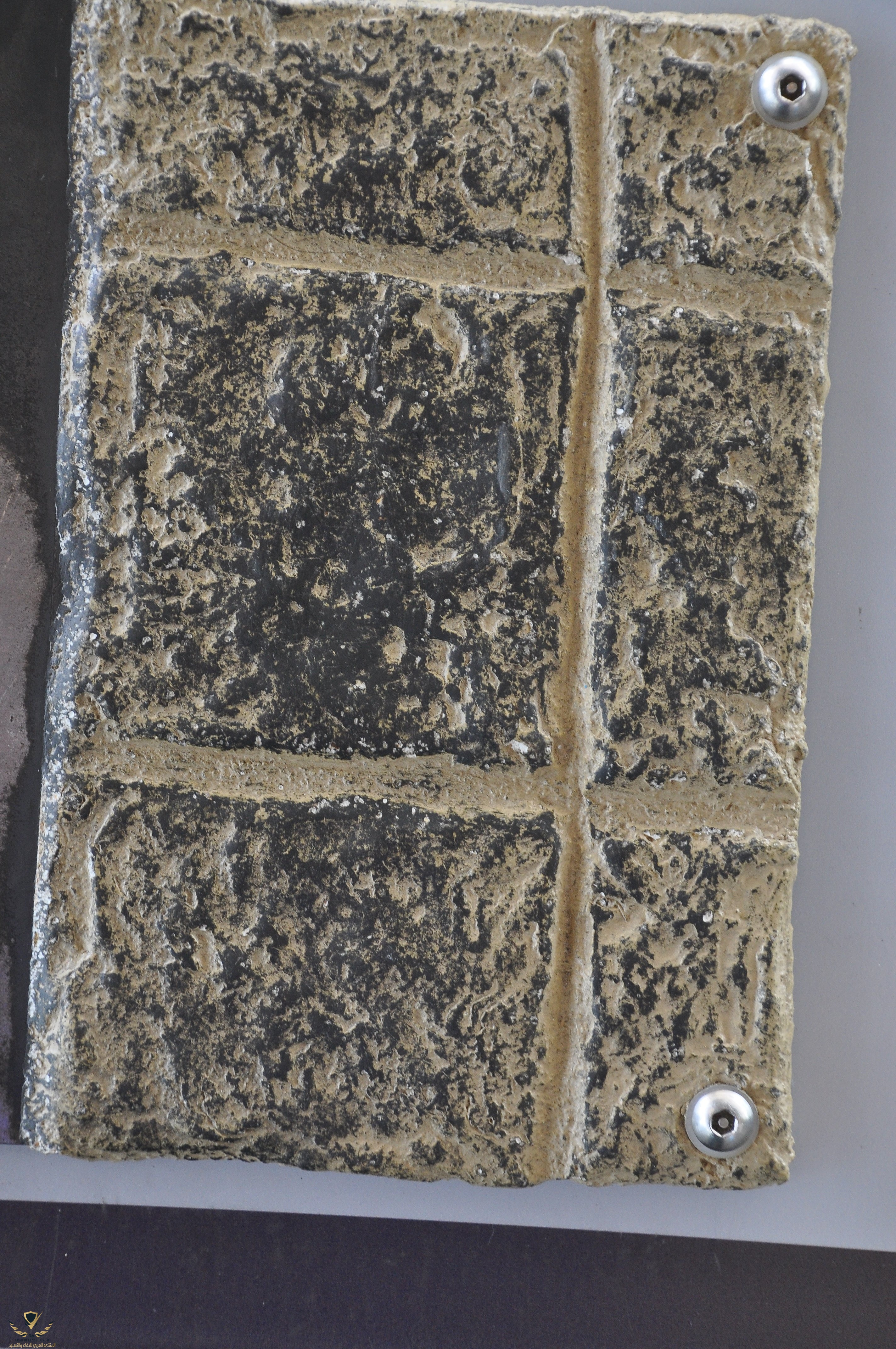

هنا نمط المربعات

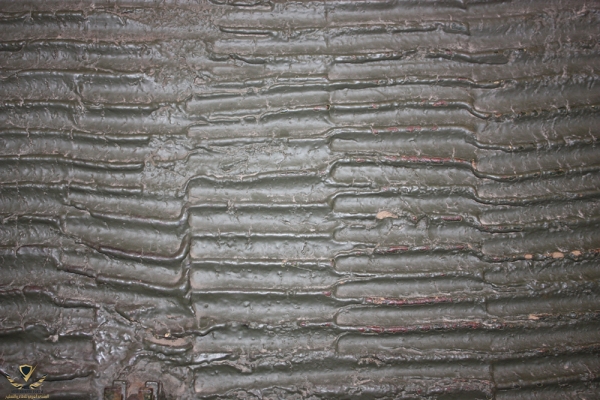

نمط الخطوط المتوازية

نمط المربعات الكبيرة


نمط على شكل مكعبات بارزه

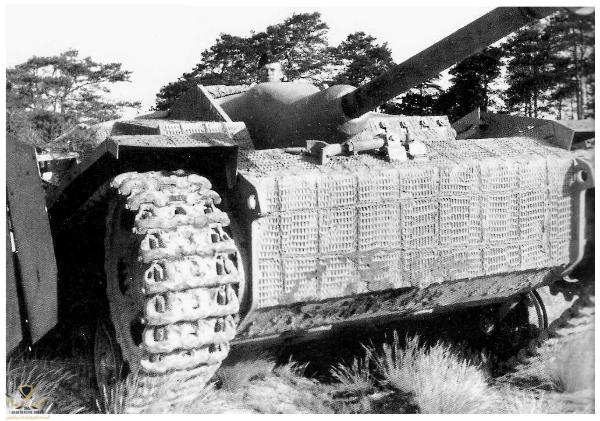

نمط الشبكات تستطيع تراه على الجزء الحامي للجنزير

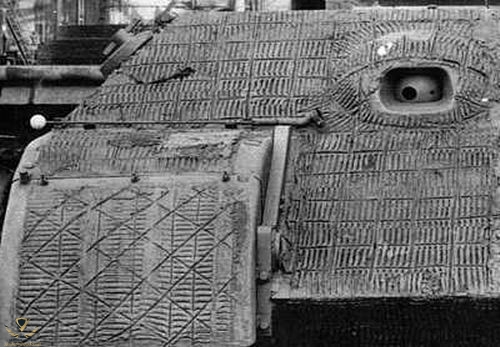

ويمكن استخدام اكثر من نمط لتشكيل صبغة الزيميريت

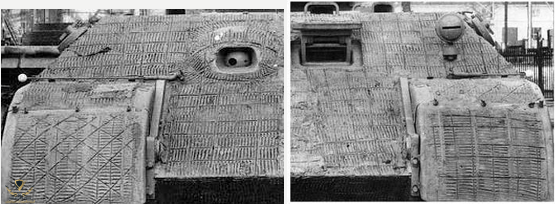

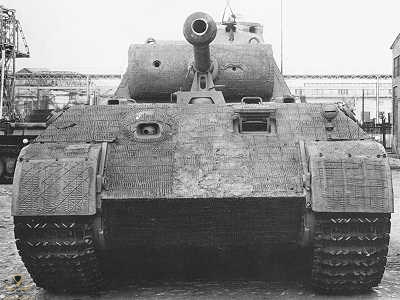

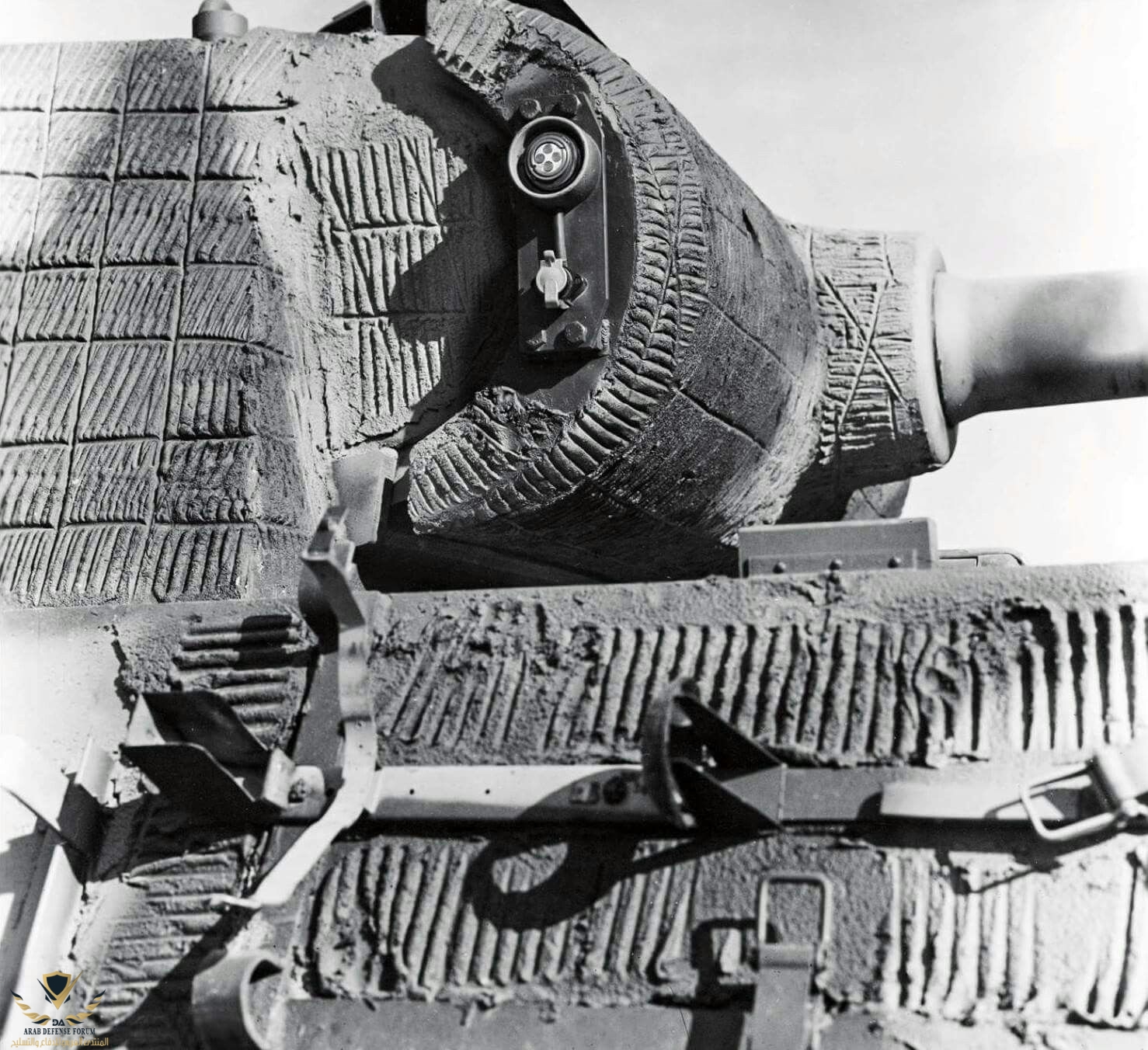

الجزء الايمن من الدبابة استخدم نمط تخطيط مغاير للجزء الايسر
كما ان الجسم الرئيسي للدبابة يحمل نمط مختلف آخر


يلاحظ خلو السطح العلوي للدبابة من الصبغة المضادة للمغناطيس
وذلك لصعوبة وصول جندي المشاه المعادي لاعلى الدبابة


تحتاج دبابة نمر الى ٢٠٠ كلغ من الصبغة المضادة للمغناطيس


تترك الصبغة لمدة ٤ ساعات لتجف ثم تصبغ










مكونات المعجون


توقف استخدام الصبغة سنة ١٩٤٤ وذلك لعدم استخدام الحلفاء للالغام المغناطيسية وتوجههم الى استخدام وسائل أخرى مثل البازوكا....إلخ (نتحدث عنها بموضوع لاحق بإذن الله)





إهداء إلى الزميل Nashab @Nashab




إعداد : الصباح @الصباح 🇦🇪


إماراتي وكل بلاد العرب أوطاني

التعديل الأخير:
إنضم
8 سبتمبر 2016
المشاركات
799
التفاعلات
1,421
الدولة
Saudi Arabia
تقرير مميز الالمان عالم ابداع بالصناعات العسكريه خصوصا الدبابات
والغواصات ومرسيدس ههههه


Hercules

محظور
إنضم
2 أكتوبر 2014
المشاركات
11,223
التفاعلات
31,872 371

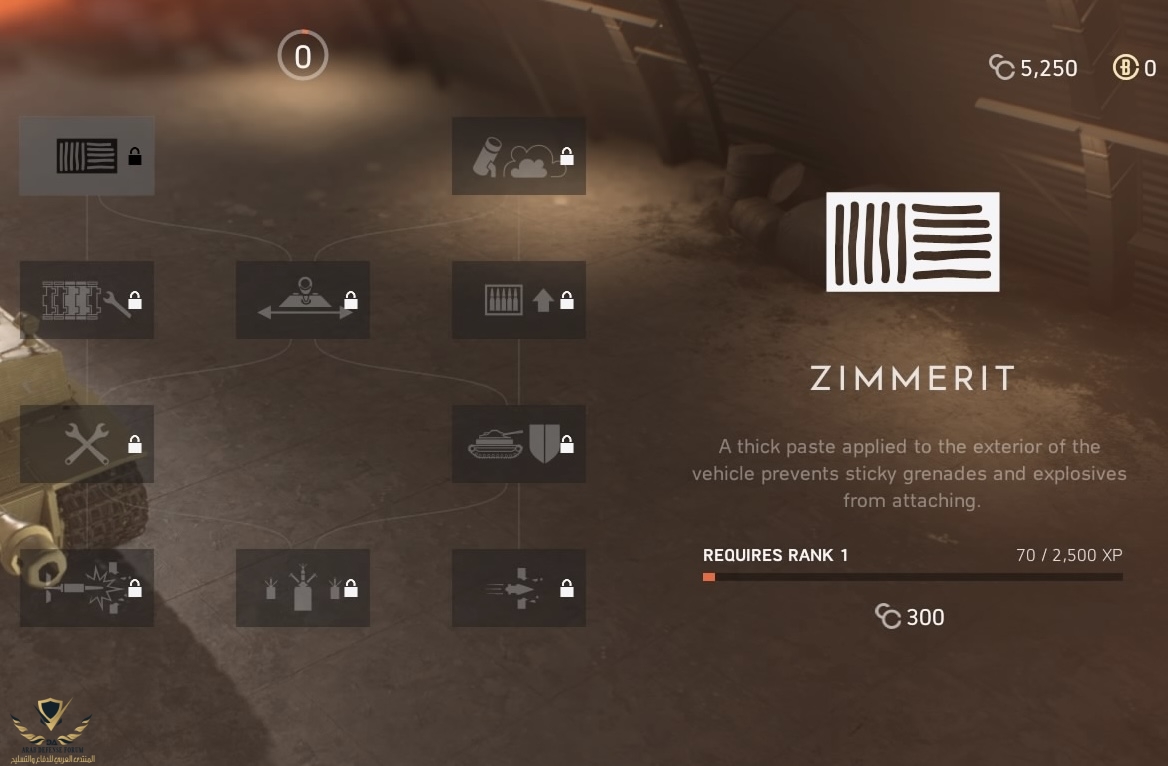

طلاء الزيميريت موجود في صفحة التعديلات على الدبابات في لعبة Battlefield V


Nashab

لا تمت قبل أن تكون نداً
عضو مميز
إنضم
30 يناير 2017
المشاركات
9,559
التفاعلات
25,640 261
الدولة
Jordan
موضوع مميز و مطلوب أيضاً ، لأنه هذا الطلاء كان ذو تأثير كبير في حماية الدبابات الألمانية
خلال زياراتي لمتحف الدبابات الملكي الأردني ، شاهدت هذا الطلاء على العديد من الدبابات الألمانية في المتحف

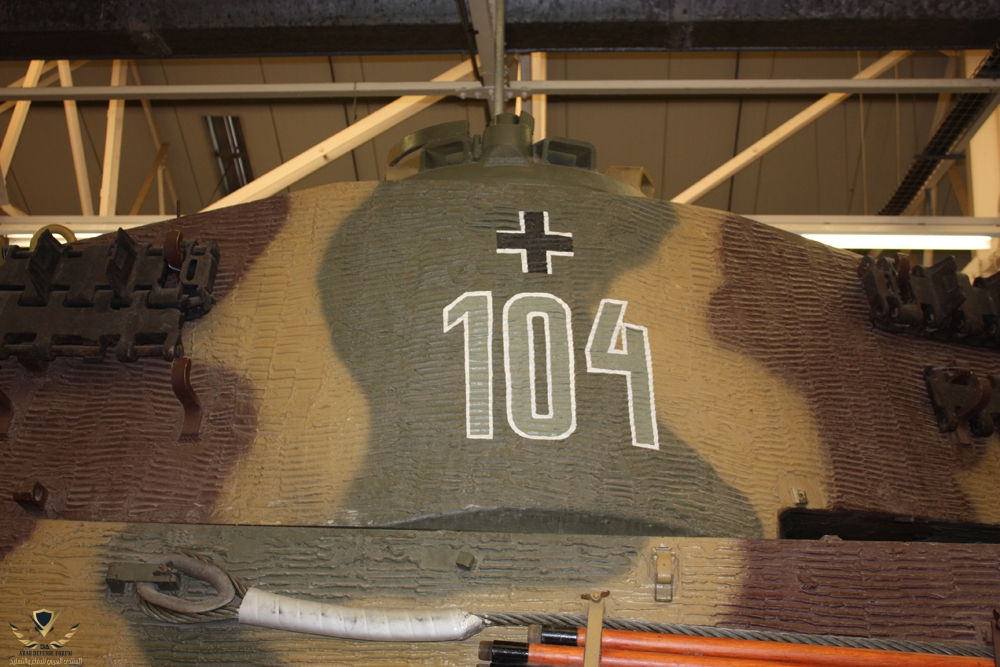

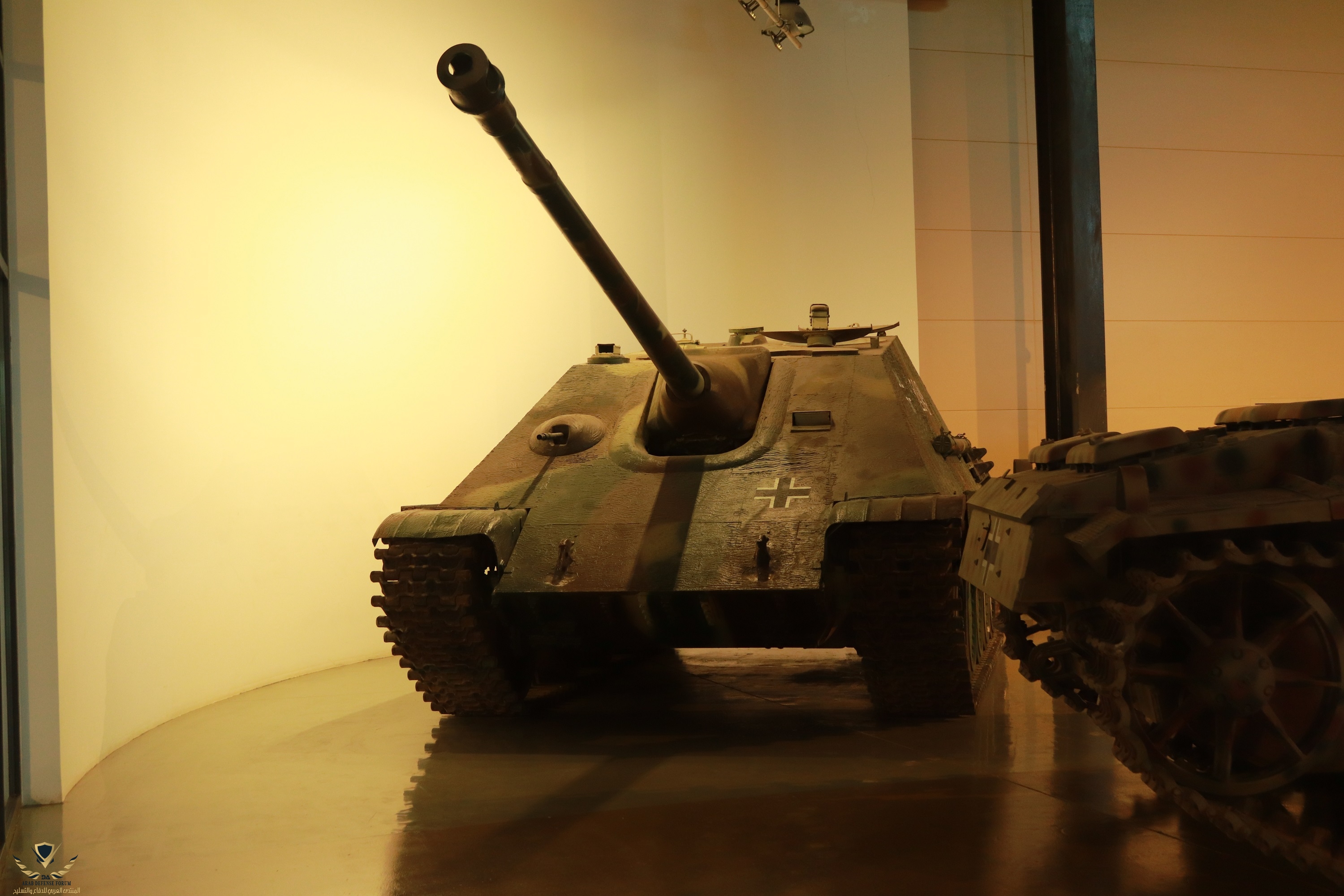

هذه إحدى الدبابات لكن لا يذكرني إسمها حالياً ، و واضح طلاء الزيميريت عليها بتكبير الصورة (إضاءة المتحف ممتازة للمشاهدة و سيئة للتصوير في بعض القاعات للأسف)
