مقارنه بين مدرعة طويق السعوديه ومدرعة st-500 المصريه

الحالة
مغلق و غير مفتوح للمزيد من الردود.
طبعا من المحتمل مافي شي كامل

مشاهدة المرفق 299311مشاهدة المرفق 299312مشاهدة المرفق 299313

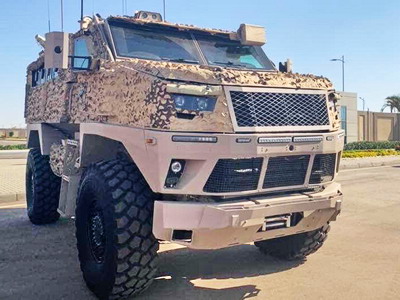

المدرعة ST-500 LTV المصرية‎
المحافظة جمهورية مصر العربية

تخصيص نتائج البحث
المدرعة ST-500 LTV المصرية‎

المدرعة ST-500 LTV المصرية‎
جمهورية مصر العربية
تكلفة المشروع :
عدد المشاهدات : 1433
صناعات عسكرية
2018-12
الرئيس عبد الفتاح السيسي
افتتحت في عهد

وصف المدرعة :


تعد مدرعات الـ ST-500 LTV جيلاً جديداً من المركبات المدرعة متعددة المهام، التي ظهرت لأول مرة خلال فاعليات معرض الصناعات العسكرية والدفاعية EDEX 2018 في القاهرة، ويتم إنتاجها لدى مصنع " 200 الحربي ( إنتاج وإصلاح المدرعات ) " بالتعاون مع " مجموعة ماراثون الدولية المتحدة للتقنية الدولية International Marathon United Technology Group IMUT " وهي شركة مصرية خاصة، كان يقع مقرها السابق في جنوب أفريقيا تحت اسم SASKA، وكانت مملوكة لرجل أعمال مصري. وبدأت الشركة في تطوير المدرعة عام 2016، قبل أن تنتقل إلى مصر عام 2018 وتعيد تغيير علامتها التجارية تحت اسم IMUT وتدخل في شراكة مع وزارة الإنتاج الحربي المصرية.


تُعد الـ ST-500 LTV الشقيقة الصغرى للمركبة ST-100 MRAP وتعمل كمركبة تكتيكية خفيفة لنقل الجنود او عمليات القوات الخاصة اوالإسعاف.


يمكن تسليح المركبة بمحطة السلاح العاملة بالتحكم عن بعد والمزودة برشاشات متعددة الاعيرة او قواذف قنابل عيار 30 مم او قاذف صواريخ مضادة للدبابات او حاملة للهاون بخلاف قواذف الدخان.


تتسع النسخة الحاملة للجنود لعدد 3 افراد من الطاقم الاساسي بالإضافة لـ5 افراد اخرين و نسخة الاسعاف تتسع لـ3 افراد من الطاقم بالاضافة لنقالتين لحمل المصابين، اما النسخة الحاملة للهاون او قاذف الصواريخ فتتسع لـ3 افراد.


المركبة يبلغ وزنها 8 طن وتصل الى 10.5 طن بالحمولة القصوى، ويصل طولها إلى 5.6 متر، وعرضها 2.4 متر، وارتفاعها 3.1 متر، وتصل سرعتها القصوى الى 140 كم / س ومداها 700 كم.


يبلغ مستوى الحماية للمركبة ضد الطلقات BR6 / BR7 الذي يصمد امام الطلقات عيار 7.62 * 51 مم بنسختيها القياسية والخارقة.


المركبة مزودة بمحرك ديزل أمريكي طراز Cummins QSB 6.7 ذو بسعة 6700 سي سي ذو شاحن توربيني ويولد قوة قدرها 300 حصان على 2500 لفة / د مع ناقل حركة أوتوماتيكي امريكي طراز Allison 3000 SP.



مدرعة طويق 2 …صناعة سعودية عالية المواصفات

مدرعة طويق 2

مشاهدة المرفق 299314مشاهدة المرفق 299315
مدرعة طويق 2
في ظهورها الأول قدمت المؤسسة العامة للصناعات العسكرية وعن طريق مصنع المدرعات والمعدات الثقيلة التابع لها أحدث منتجاتها من العربات العسكرية، وهي العربة المضادة للألغام “طويق 2” وتتميز برفع قدرة محركاتها وسعة حمولتها التي تصل إلى أربعة عشر طناً ونصف، إضافة لذلك ينتج مصنع المدرعات عربة طويق (1) وعربات الاستطلاع والمهمات الخاصة، وهي عدة عربات حسب احتياجات ومتطلبات القطاعات العسكرية، في معرض أيدكس 2015.

ومع اقتراب معرض أيدكس 2017، سيتم عرض مواصفات مدرعة طويق 2 السعودية التي تناهز المدرعات الأجنبية بموصفاتها المتقدّمة.

مدرعة طويق هي عربة عسكرية مقاومة الالغام متعددة الاستخدامات ، مصنعة من قبل مصنع المدرعات والمعدات الثقيلة التابع للمؤسسة العامة للصناعات الحربية السعودية. وتتميز هذه العربة العسكرية ، بالمتانة، ويوفر درعها والزجاج المزودة به حماية عالية تصل إلى المستوى الثالث ، حسب مواصفات حلف شمال الأطلسي.
وتم تصميم الجزء السفلي من العربة ليوفر مقاومة للألغام الأرضية ، بما يتوافق مع المستوى الثالث (أ) و (ب) ، من مواصفات حلف شمال الأطلسي أي نحو 8 كيلو جرامات من المتفجرات ، تحت الإطار والهيكل.
وتجدر الإشارة إلى أن العربة مجهزة بمقاعد خاصة لحماية الطاقم من صدمة انفجار الألغام المميتة ، كما أنها مهيأة بحيث يمكن تجهيزها بأنظمة مختلفة من التسليح. و تتسع لعدد من 8 إلى 10 جنود بكامل تجهيزاتهم ، وتقدر حمولتها بنحو ألفي كيلو، وإطاراتها مقاومة للرصاص، ومن أبزر تجهيزات العربة جهاز اتصال، ونظام لتحديد المواقع، وكاميرا خلفية، ومنصة لمختلف أنواع الأسلحة.

الوزن : 14 طن


وزن التحميل: 2 طن

النطاق: 900 كم

الطول: 6270 ملم

العرض: 2280 ملم

السرعة القصوى: 100 كلم / ساعة

الميل الجانبي 30

عمق عبور المجرى المائي: 120 متر

وفيما يلي فيديو للمدرعة




اعداد:@Tornado.sa



كان من الافضل مقارنة الطويق مع st100

كل مدرعة اعدت لاهداف خاصة في الدولة وحسب طلبها
لكن انا ارى ان مدرعة الفهد هي افضل مدرعة سعودية مدولبه لم يتطرق لها احد في الموقع



بالنسبة للمدرعات الجنوب افريقيه التي تنتج جزئياً في مصر :

South African engineers from SAKSA Technologies developed the ST-100 and ST-500
armoured personnel carriers (APCs) for Egypt’s International Marathon United Technology Group (IMUT), which were unveiled in 2018 and are in production for the Egyptian military.



They were developed in South Africa in 2016 by SAKSA Technologies, which was owned by an Egyptian businessman.


According to IMUT, the company specialises in the design and integration of vehicle systems and is based in New Cairo, Egypt, but falls under a South African parent company. It will expand into the civil sector with heavy duty loaders and cranes, amongst others. It expects to soon begin manufacturing new armoured vehicle types in Egypt."




المدرعات تتبع شركة SAKSA الجنوب افريقيه وتم بيع التصاميم ونقل التقنيات لشركة IMUT المصريه بعد انتهاء
المشروع ، كما انه مازال لا يشغل عدة قطع محلياً مثل المحرك والقير وبعض القطع الميكانيكية.

The ST-500 LTV is motorized with a Cummins QSB6.7 coupled to an Allison 3000 SP automatic transmission.



وهذا مقطع لشركة General kinetics الامريكية تختبر احد القطع الميكانيكية التي تنتجها للمدرعه قبل ان تعرف مصر المشروع.
المقطع سنه 2017 ، واسمها SAKSA بالاسم الجنوب افريقي




تتميز مدرعة طويق 2 برفع قدرة محركاتها وسعة حمولتها 14 طن
وتتميز ايضا مدرعة طويق 2 بالمتانة يوفر درعها والزجاج حماية عالية جداً
حيث تستطيع مدرعة طويق 2 مقاومة 8 كيلو غرام من المتفجرات تحت الاطارات
والهيكل بالاضافة الى ان العربة مجهزة بمقاعد خاصة لحماية الطاقم من صدمة انفجار
الالغام المميتة
وتتميز ايضا بأن ايطاراتها مقاومة للرصاص ويوجد بها كاميرا خلفية وتستطيع حمل 2 طن
ومنصة لأطلاق مختلف الاسلحة الالي واليدوي و جهاز اتصال ونظام GBS


بالنسبة للهيكل فتم إرسال طويق 2 إلى شركة في بلجيكا أعطوا المدرعة أعلى علامة وهي 95 أما العربة التي أتت بعد طويق مباشرة حصلت على علامة 93.7.




التجهيزات الإضافية:
سحب هيدروليكي
منصة سلاح بنظام التحكم الأوتوماتيكي
نظام الحماية من الأسلحة الكيميائية والجرثومية والإشعاعية والباليستية ، قاذف قنابل دخانية
نظام إخماد حريق أوتوماتيكي و نظام كهربائي لفتح الأبواب
المحرك هو محرك توربيني 6 سلندر
