الفرقاطة الألمانية المخصصة للدفاع الجوي ( Sachsen ) , الأكثر تقدمآ في العالم

Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
خـــــبراء المنتـــــدى
إنضم
27 يونيو 2019
المشاركات
20,693
التفاعل
141,145 6,413 6
الدولة
Germany

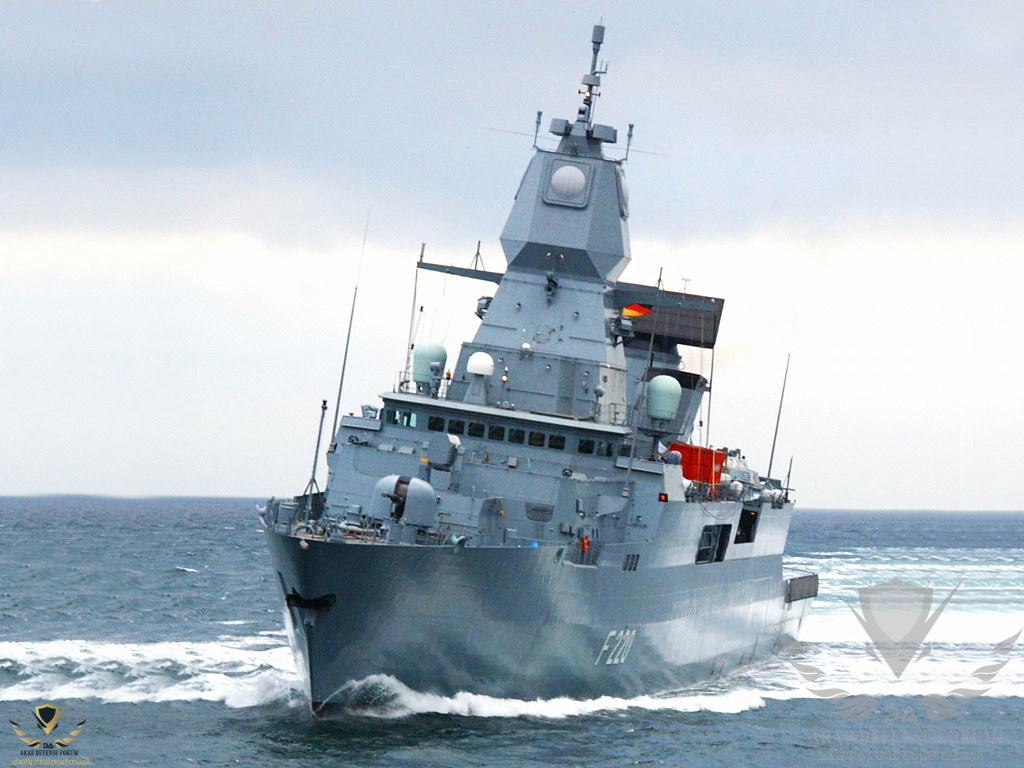

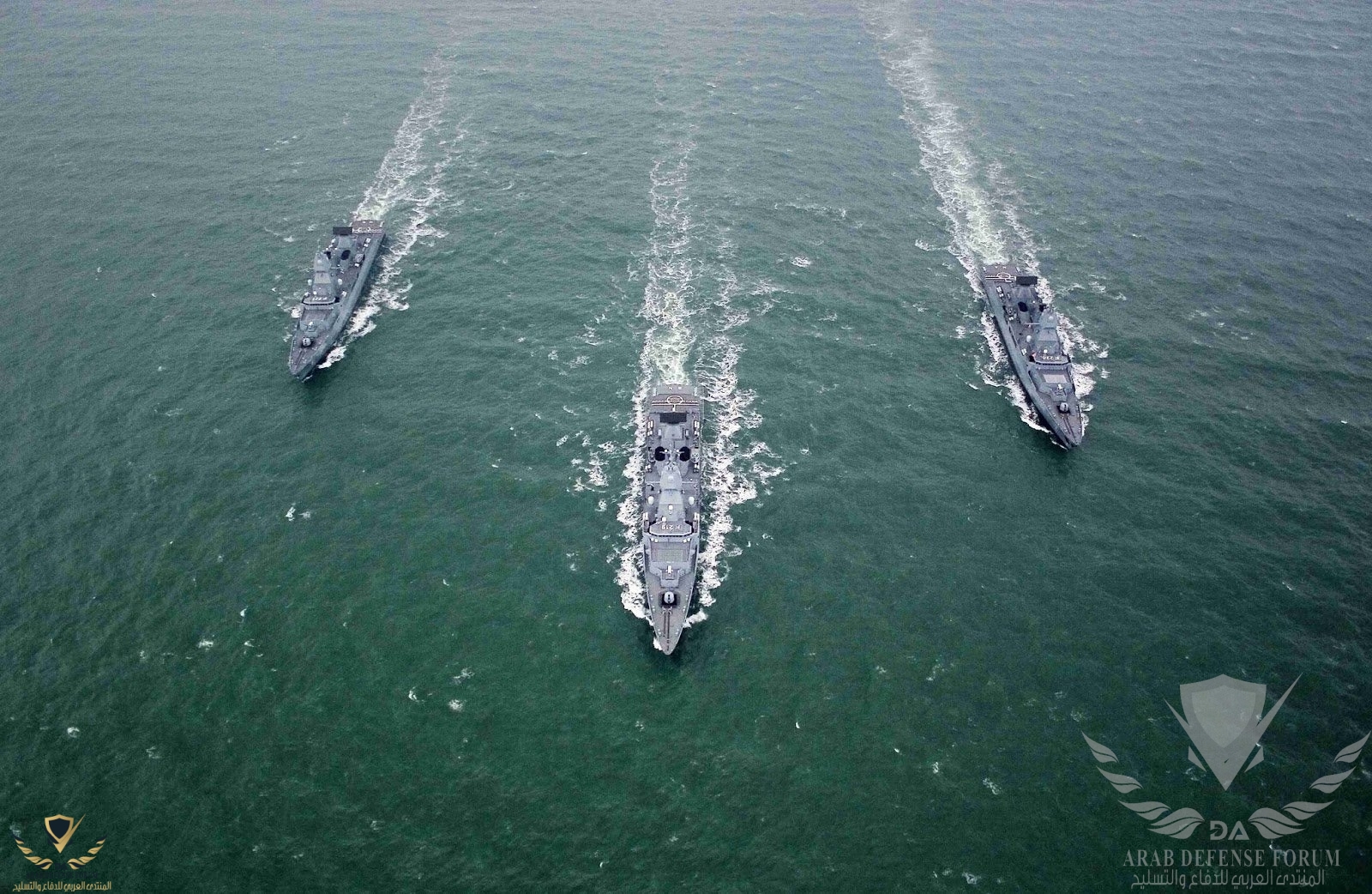

تعد فئة F124 أو Sachsen الألمانية حاليًا واحدة من أكثر فئات الفرقاطات تقدمًا في العالم
هذه السفن قوية للغاية وتؤدي دور أساسي في الدفاع الجوي ، والتي تتفوق فيها ،
مع مجموعة رادارات عالمية المستوى وأسلحة قوية



بدأ تطوير فئة
Sachsen في التسعينيات كبديل لفئة Lutjens القديمة من مدمرات الدفاع الجوي
وتم توقيع مذكرة تفاهم في عام 1993 بين الحكومة الألمانية وأحواض بناء السفن Blohm & Voss
و Royal Schelde و Bazan
(الآن Navantia) تم تطوير فئة Sachsen بالأعتماد على فئة Alvaro de Bazan
الإسبانية
وفئة De Zeven Provincien الهولندية كان الهدف من هذا المشروع المشترك هو إنتاج فئة قوية
من السفن الحربية قادرة على العمل في المناطق
شديدة الخطورة



تتميز الفرقاطة المتطورة تقنيًا بميزات التخفي التي تهدف إلى خداع الرادارت وأجهزة الاستشعار الصوتية
المختلفة لأي خصم كما أنها تشتمل على مجموعة إجراءات إلكترونية مضادة
(ECM) ومجموعة أنظمة شراك ،
وكلها تعزز بقائها إلى حد كبير , المهمة الأساسية لفئة
Sachsen هي الدفاع الجوي للأسطول الألماني
والأدوار الثانوية للفرقاطة هي الحرب المضادة للسفن و الغواصات

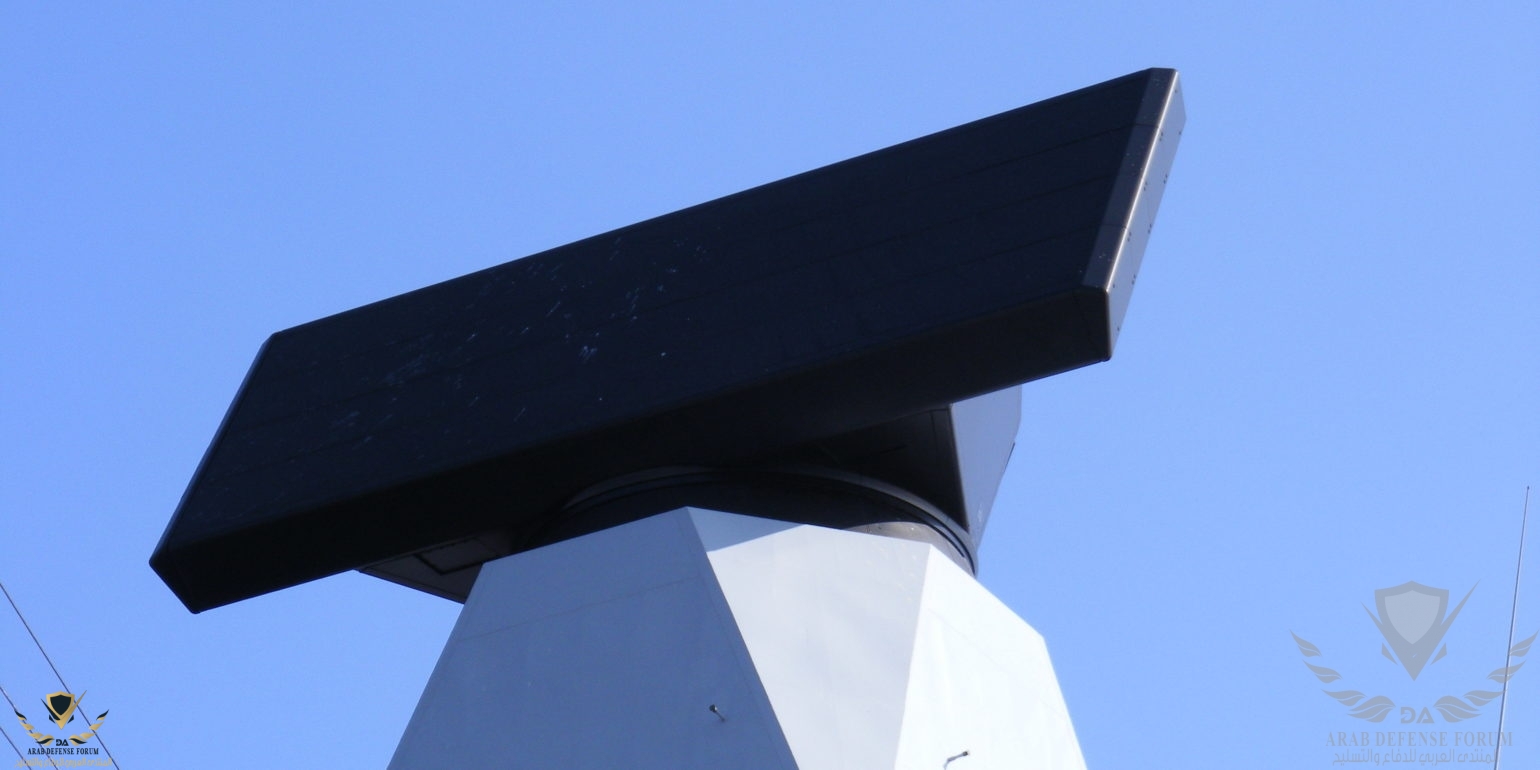

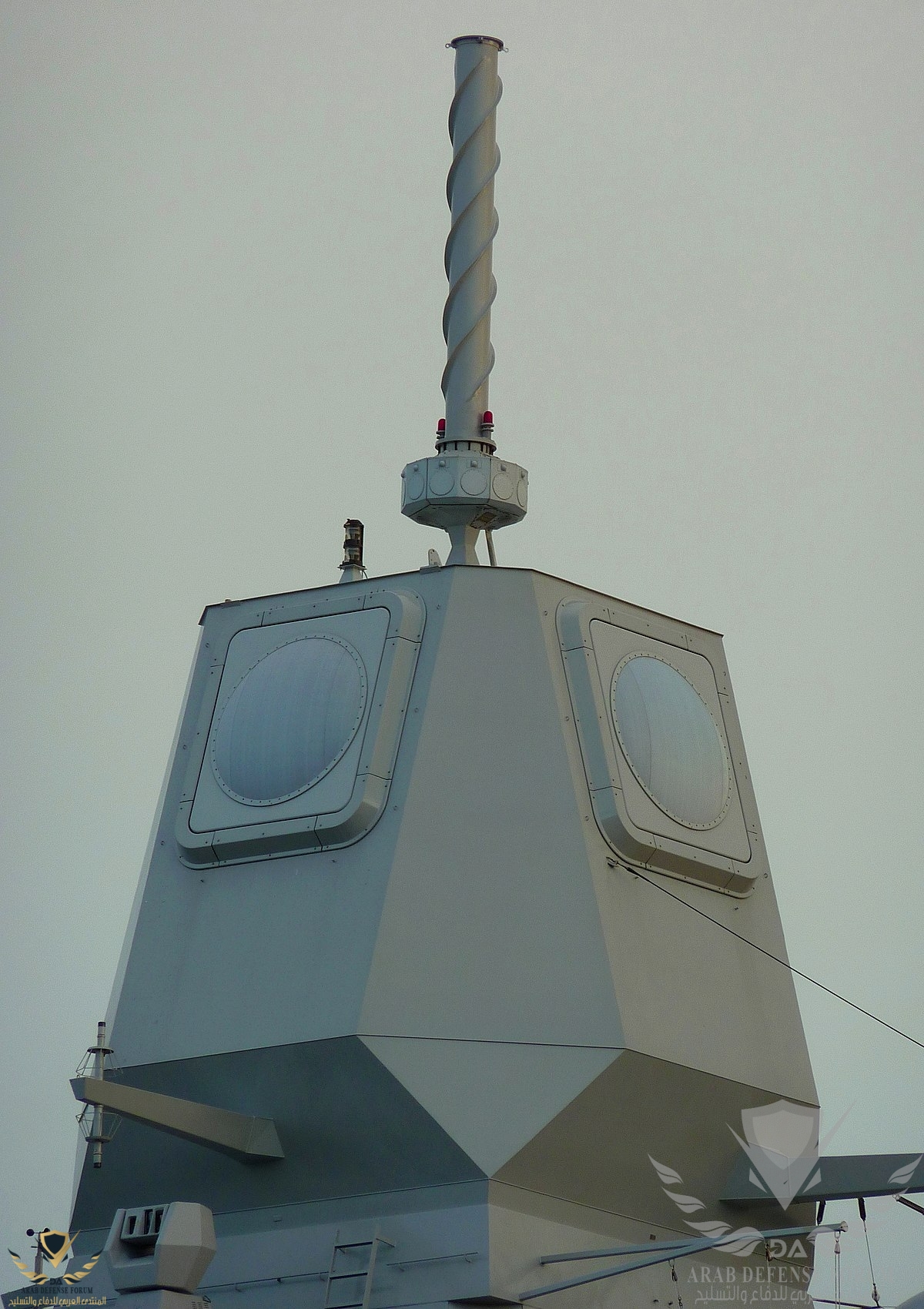

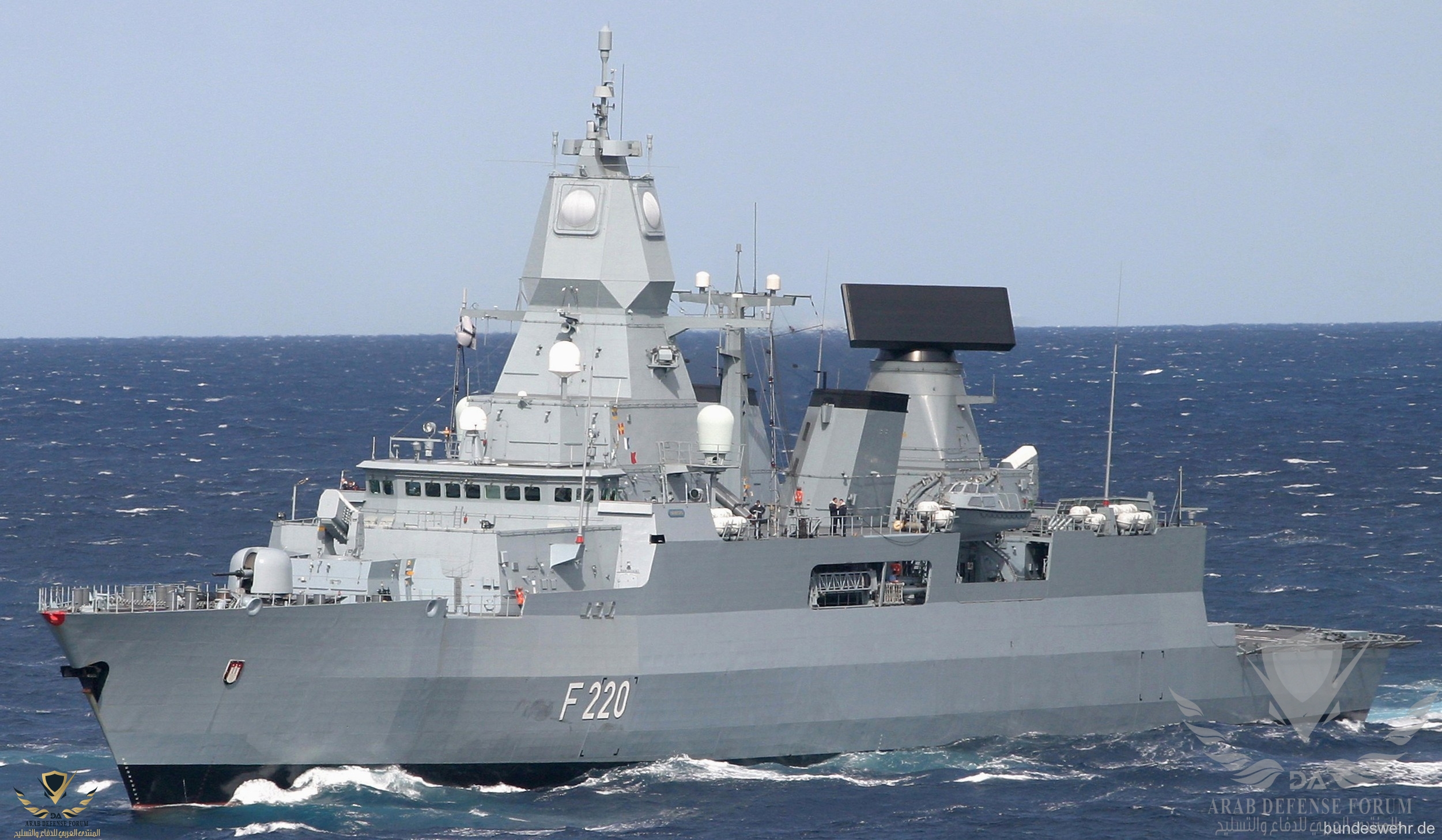

تحتوي الفرقاطة على رادار
Thales SMART-L للمراقبة الجوية بعيدة المدى يمكنه الكشف عن الصواريخ الباليستية
وتعقبها على مدى يصل إلى
480 كم وفي نطاقات أقصر يمكن لهذا الرادار تتبع الأسلحة الشبحية ( صواريخ - طائرات )
الرادار SMART-L قادر على تتبع 1500 هدف في وقت واحد ويوفر قدرات رائعة للإنذار المبكر



تحتوي الفرقاطة ايضآ على رادار
APAR من شركة تاليس واللذي يوفر الكشف بزاوية 360 درجة
ويمكنه تتبع أكثر من 150 هدف سطحي إلى نطاق 32 كم و 200 هدف جوي حتى 150 كم
يساعد هذا الرادار في توجيه الصواريخ ونيران المدفعية ويوجه 32 صاروخ في وقت واحد
هذه القدرة مهمة للغاية لجميع القطع البحرية أثناء الدفاع ضد هجمات
الأغراق الصاروخي
يحتوي رادار APAR على مجموعة كبيرة من الإجراءات الإلكترونية المضادة (ECCM).

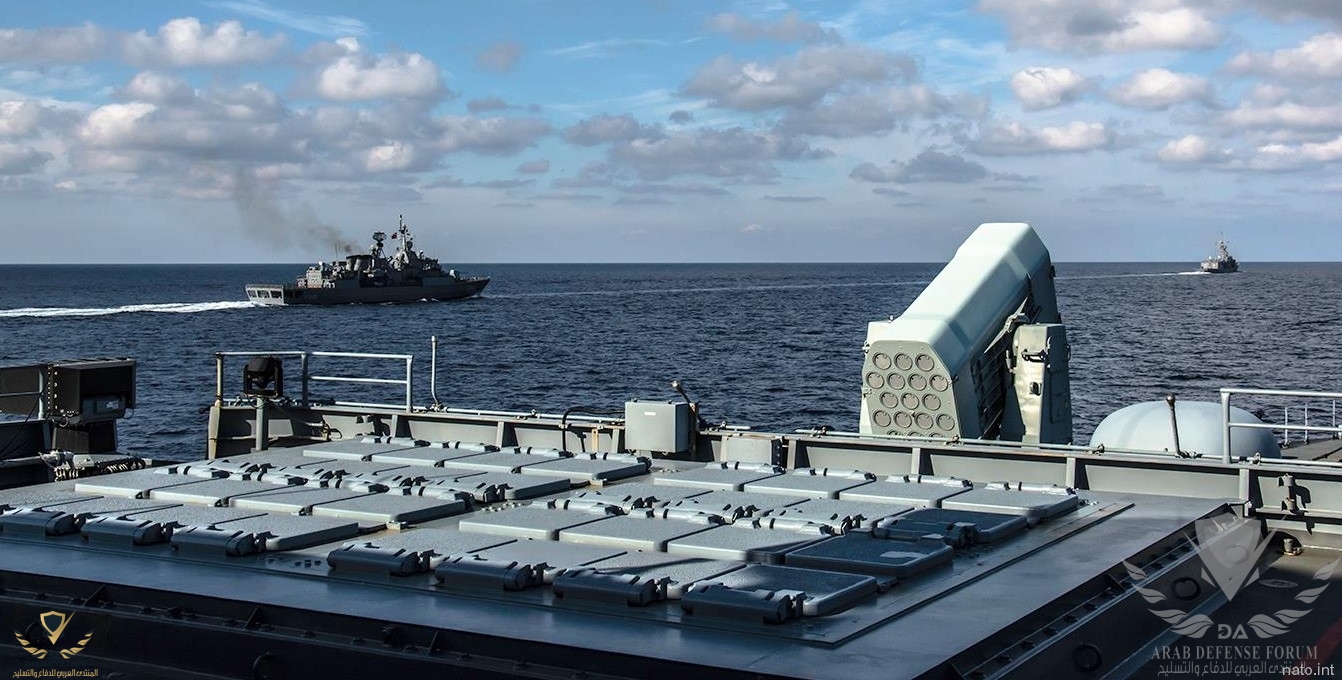

التسليح الأساسي للفرقاطة عبارة عن صواريخ أرض - جو بنظام الإطلاق العمودي Mk.41 المكون من 32 خلية (VLS)
وتحمل مزيج من صواريخ SM-2 IIIA (بمدى 150 كم) بالإضافة إلى صواريخ RIM-162 Evolved Sea Sparrow (بمدى 50 كم)

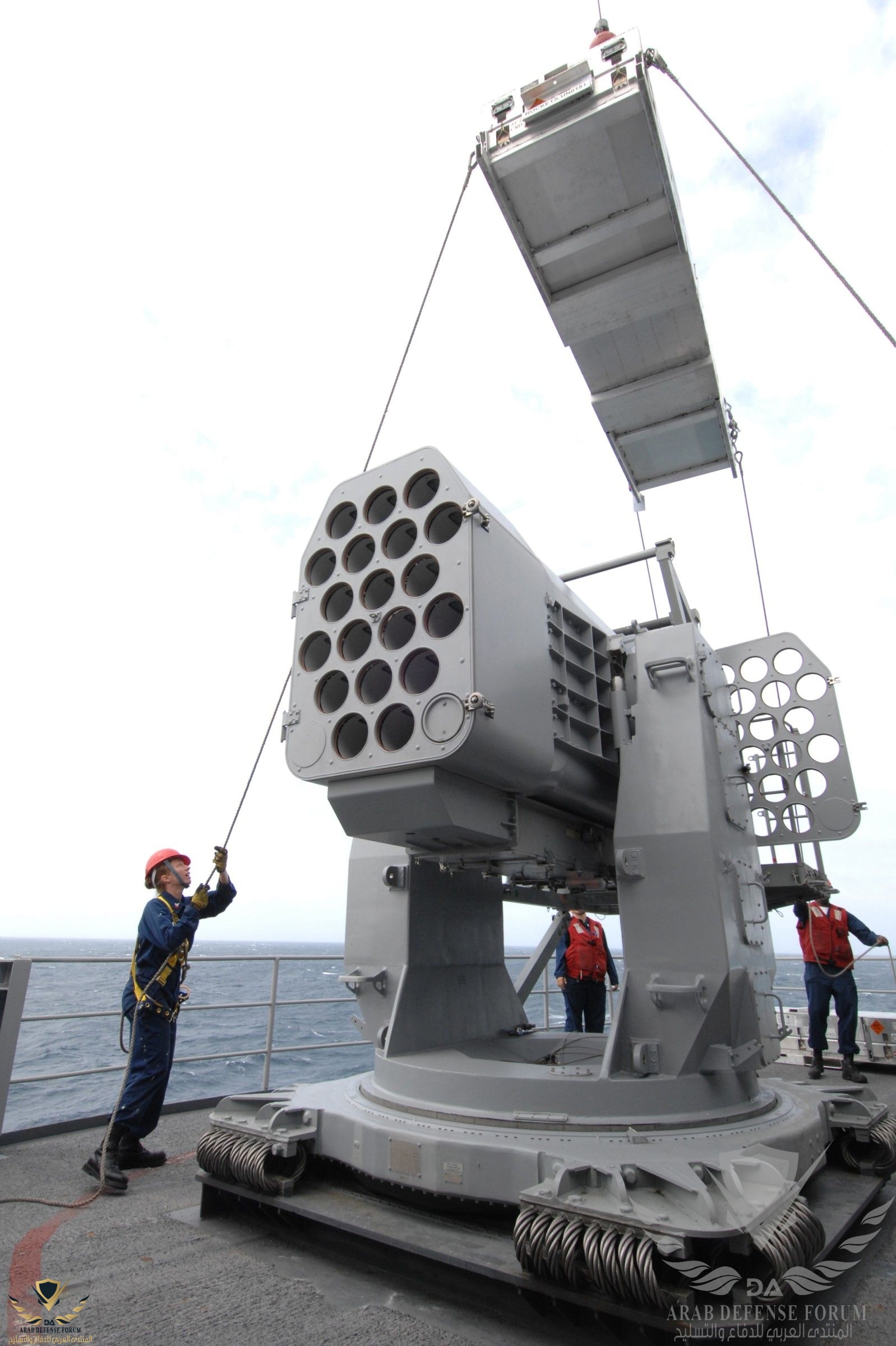

كما تمتلك قاذفتين من نظام Rolling Airframe RAM مع صواريخ أرض - جو قصيرة المدى RIM-116
يبلغ مدى هذا النظام 10 كيلومترات ويشكل الطبقة الثالثة للدفاع الجوي لهذه الفرقاطة



تحتوي ايضآ على مدفعين آليين من نوع
Mauser MLG عيار 27 ملم يتم التحكم فيها عن بُعد
لدى هذا المدفع معدل إطلاق نار مرتفع يبلغ
1700 طلقة في الدقيقة!



بالإضافة إلى ذلك ، تمتلك الفرقاطة مدفع OTO Melera-76mm
ثنائي الغرض مفيد ضد الطائرات والصواريخ

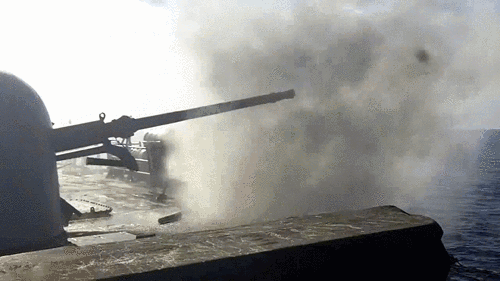

OTO Melara Mk 75 76 Mm Gun On The USS Gary Firing (reddit) GIF ...


تحمل فئة

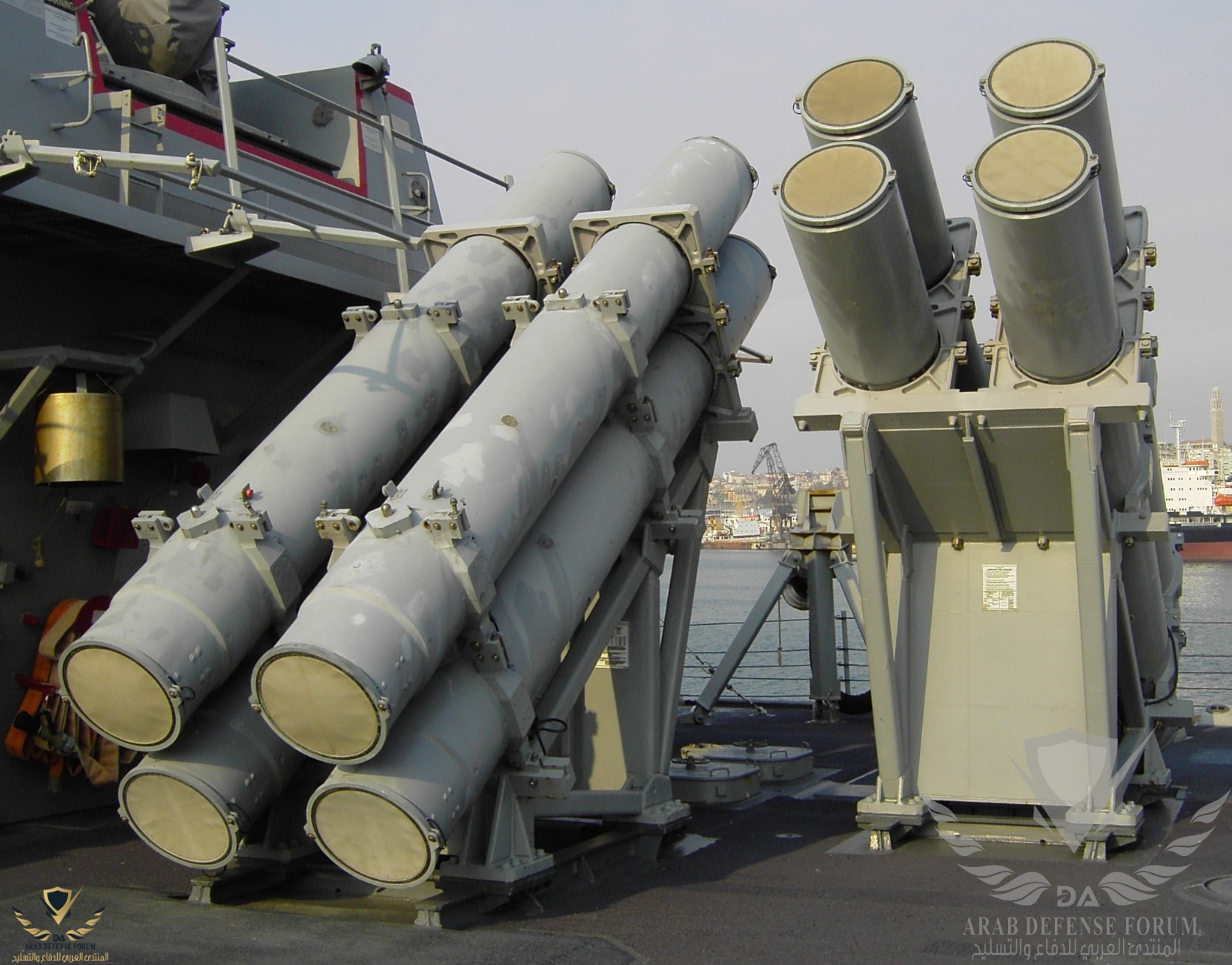

Sachsen نوعًا ما من تسليح سطح-سطح عبارة عن نظامين Mk.141 مكون من أربع خلايا
لقذف صواريخ RGM-84D Harpoon (مداها 120 كم أو أكثر) موجودة وسط السفينة



تحمل فرقاطات فئة

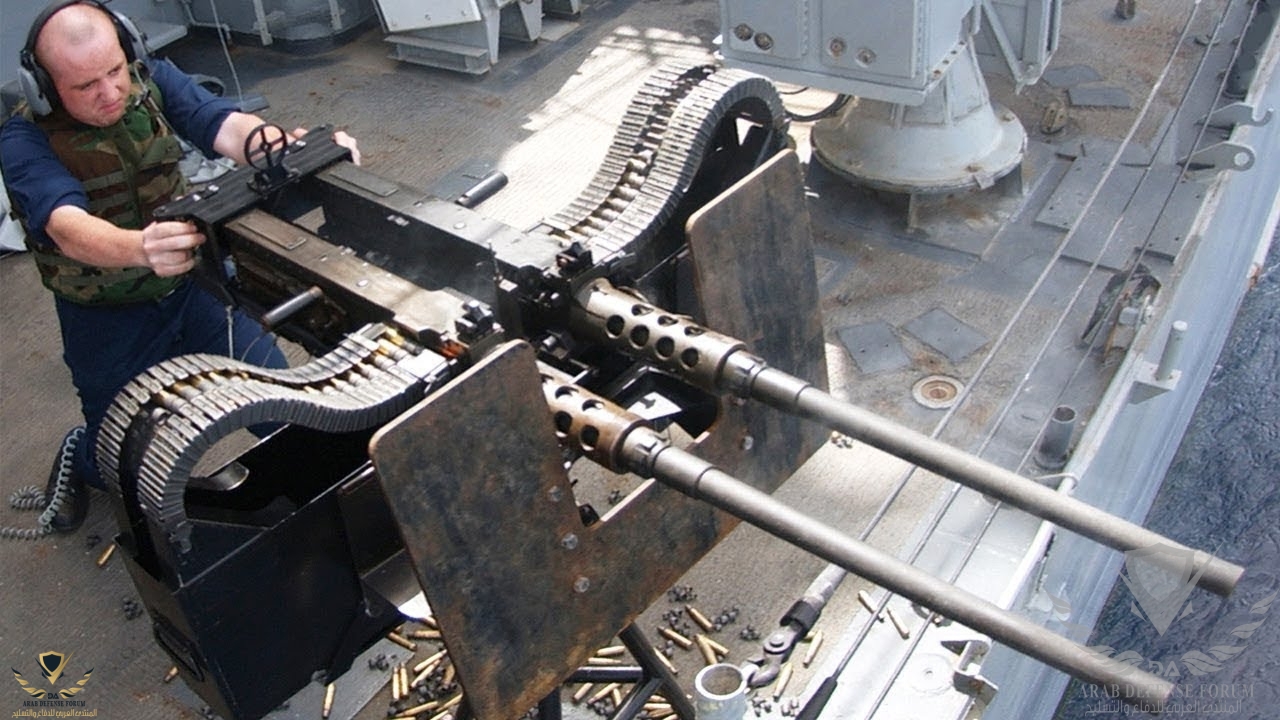

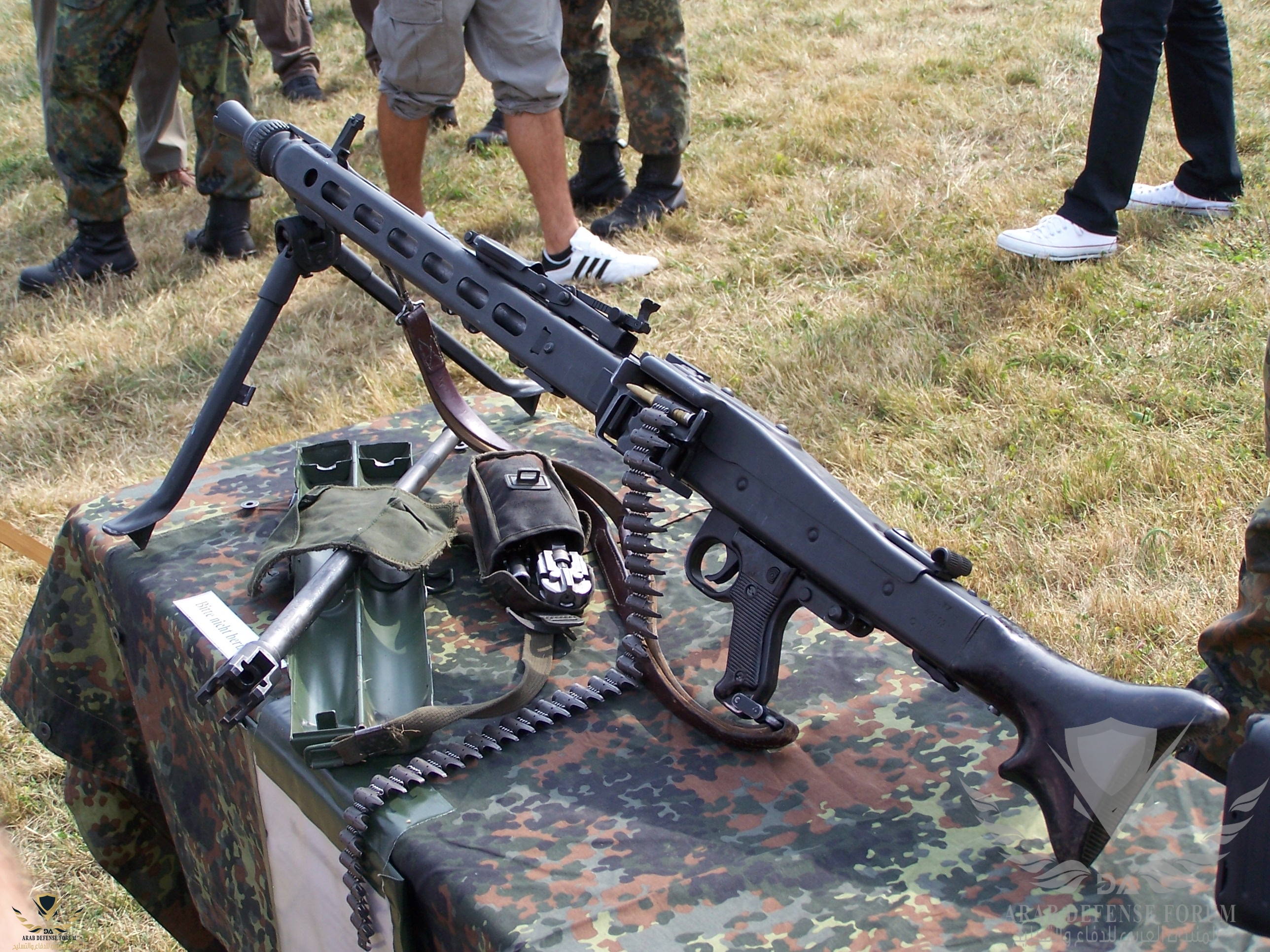

Sachsen أيضًا مدافع رشاشة ثقيلة M2HB



ومدافع رشاشة MG3 للأغراض العامة



علاوة على ذلك ، يمكن للطائرتين الهليكوبتر المتواجدة على متن السفن من هذه الفئة استخدام
مدافع رشاشة ثقيلة أو صواريخ

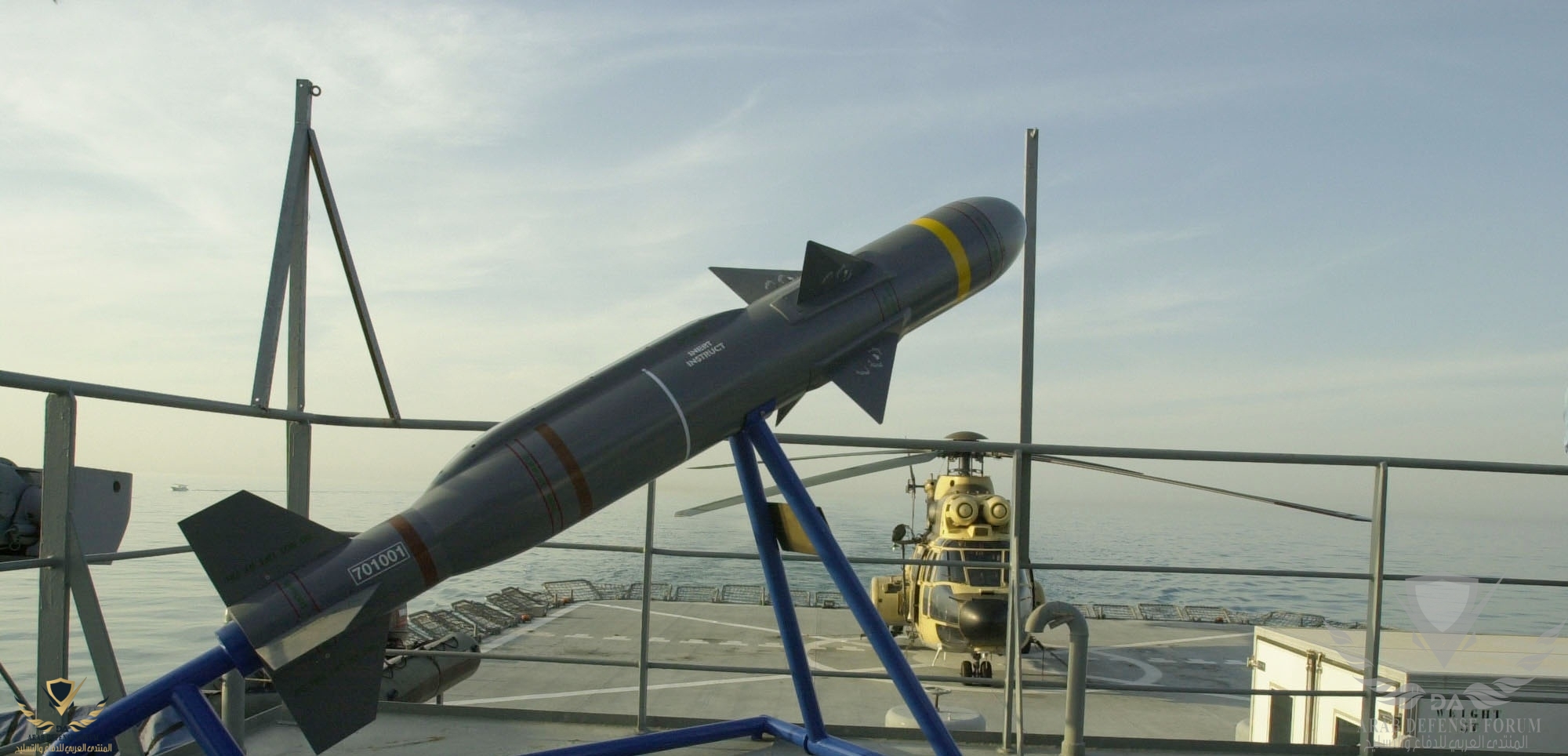

Sea Skua المضادة للسفن ، بمدى 25 كيلومتر



يتم توفير القدرة

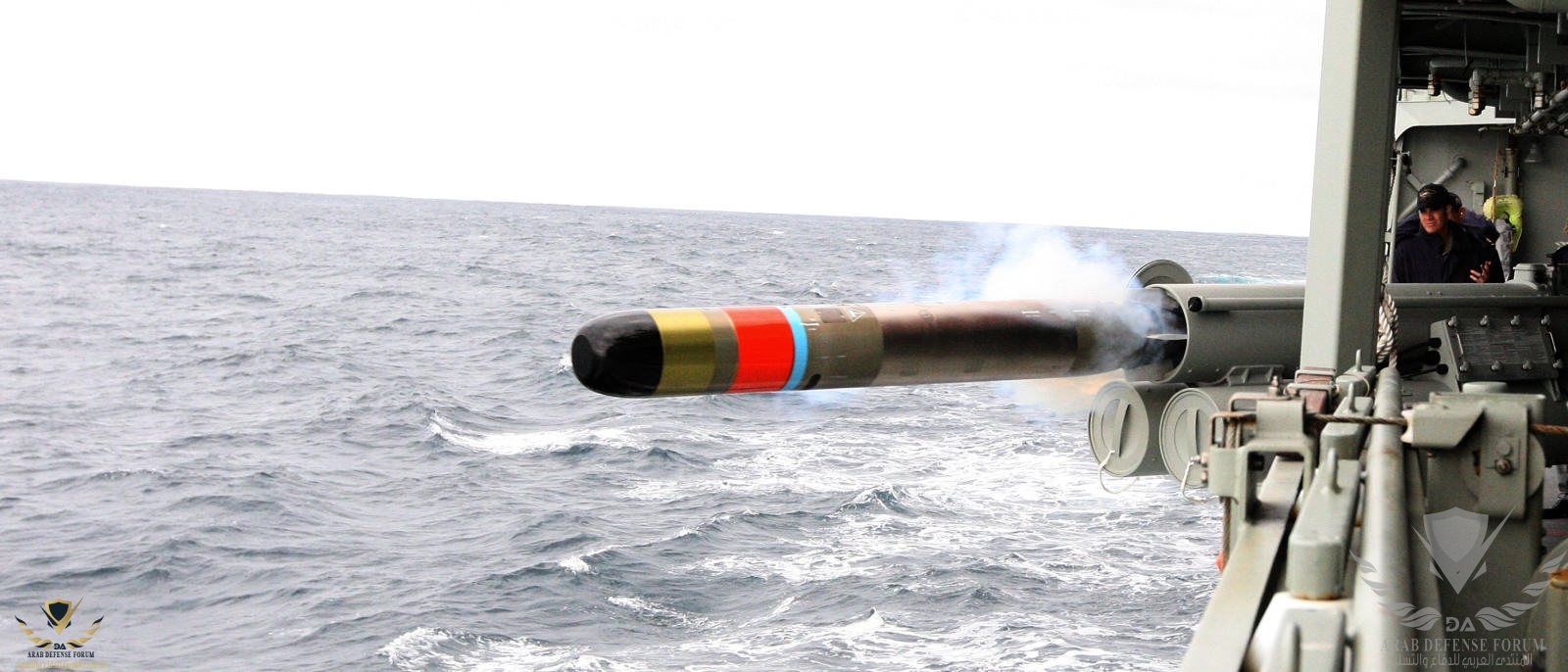

المضادة للغواصات من خلال طائرتين مروحيتين ونظام ثلاثي 324 ملم
لطوربيدات EUROTORP MU90 خفيفة الوزن (مدى 20 كم)



وللكشف عن الغواصات ، فقد حصلت الفرقاطة على سونار أطلس
بالإضافة إلى سونار صفيف مسحوب يمكن لفئة

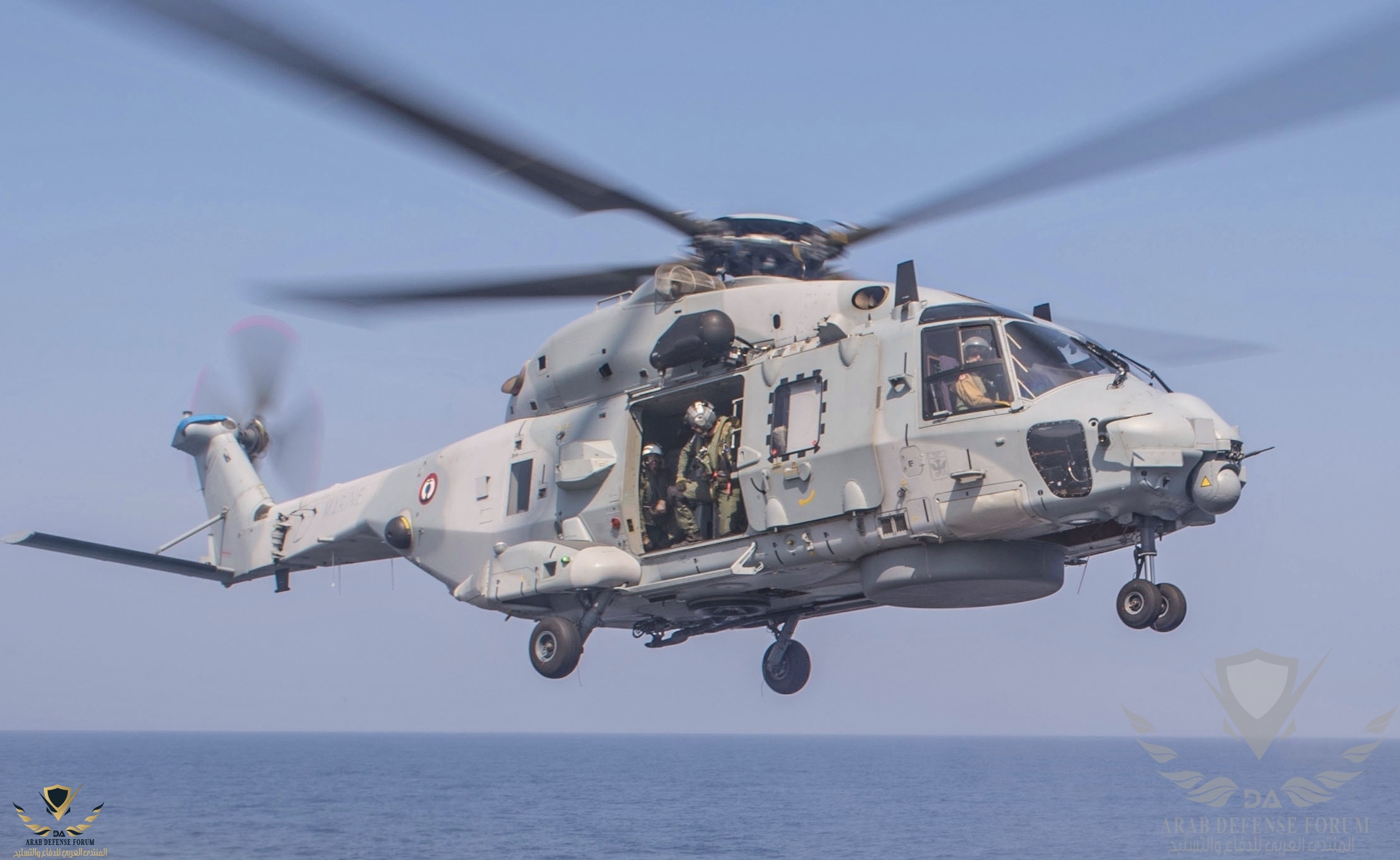

Sachsen استيعاب مروحيات NH 90

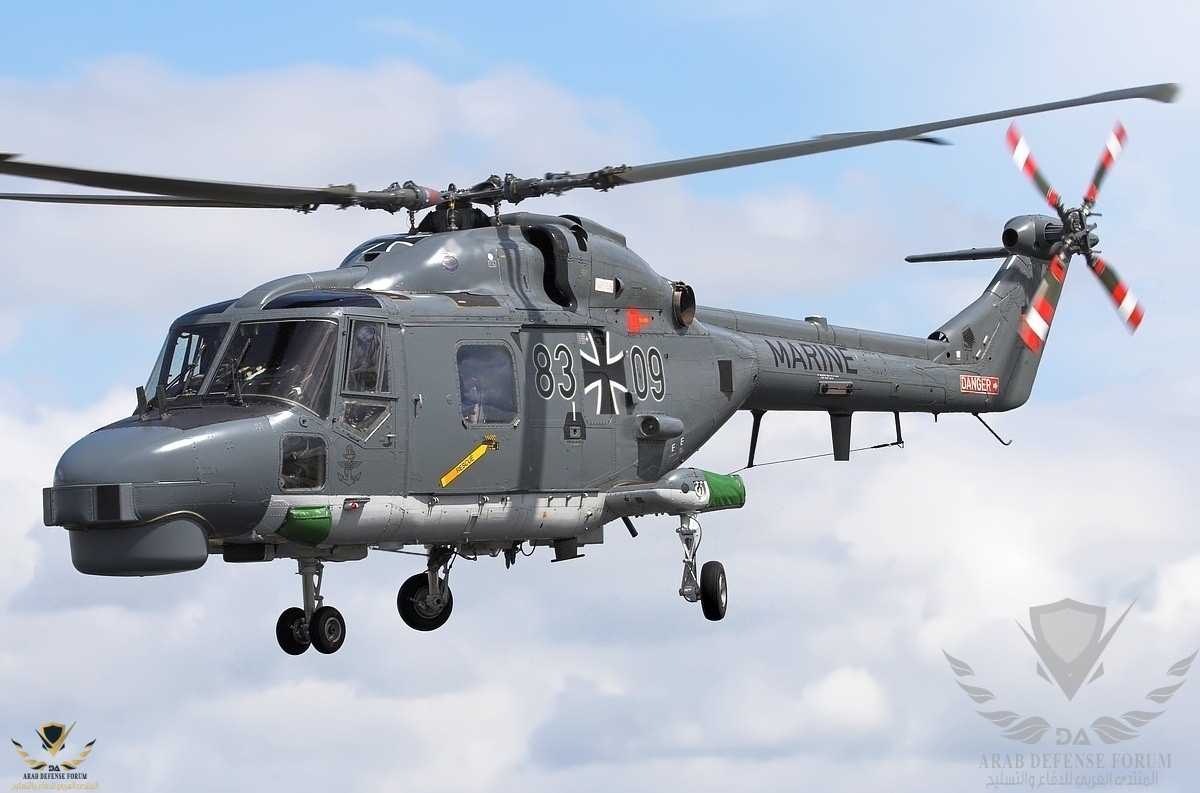

أو Westland Sea Lunx Mk.88A وتستطيع المروحيات حمل
أجهزة سونار وطوربيدات للقيام بدور
ASW



تعتبر سفن فئة
Sachsen مكلفة إلى حد ما في البناء و الصيانة لعدد من الأسباب يتضمن ذلك
تصميمها المتقدم
(وكذلك المكلف) ، وأجهزة الاستشعار ، والأسلحة ، بالإضافة إلى الطاقم الكبير
الذي يتطلبه تشغيل هذه السفن الكبيرة وبلغت التكلفة الإجمالية للسفن الثلاثة
2.1 مليار يورو
في الواقع ، كانت السفن باهظة الثمن بحيث اكتفت المانيا بـ3 فيما تم إلغاء القطعة الرابعة جزئيًا


البلد المصنع

( ألمانيا )

دخول الخدمة

( 2003 )

الطاقم

( 255 فرد )

الازاحة

( 5780 طن )

السرعة

( 29 عقدة )

النطاق

( 7400 كم )
















الموضوع اهداء لي انا شخصيآ Saudi silent @Saudi silent
وأشكرني على ماقدمته من مجهود

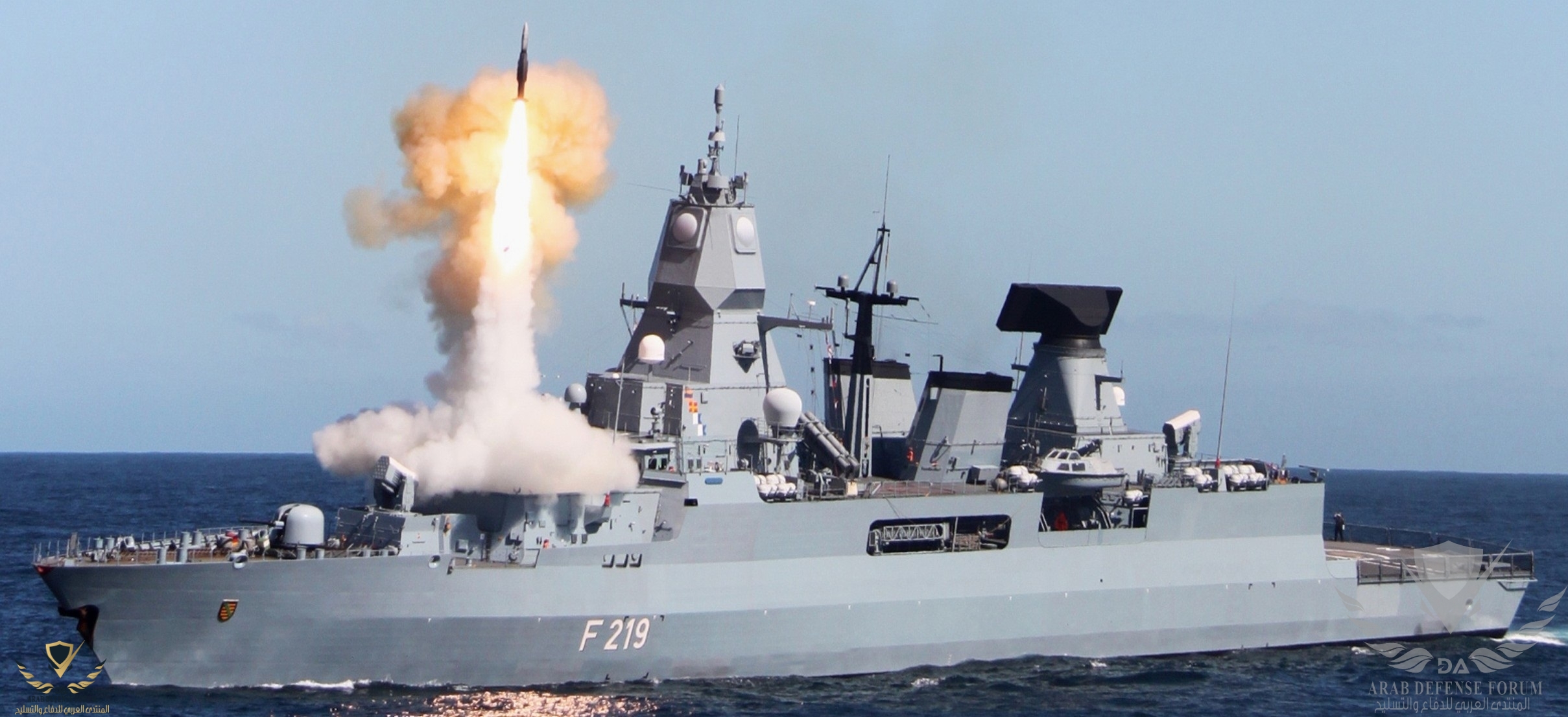

اندلع حريق على متن الفرقاطة الالمانية الأكثر تقدمآ في العالم
وذلك خلال محاولة فاشلة لأطلاق صاروخ للدفاع الجوي
:kappa:






لو سمحت معدات الألمان الرديئة لا تنزل عنها مواضيع..

الزوارق الهندية افضل..

P.s

سلمت يديك على التقرير المميز 🌹

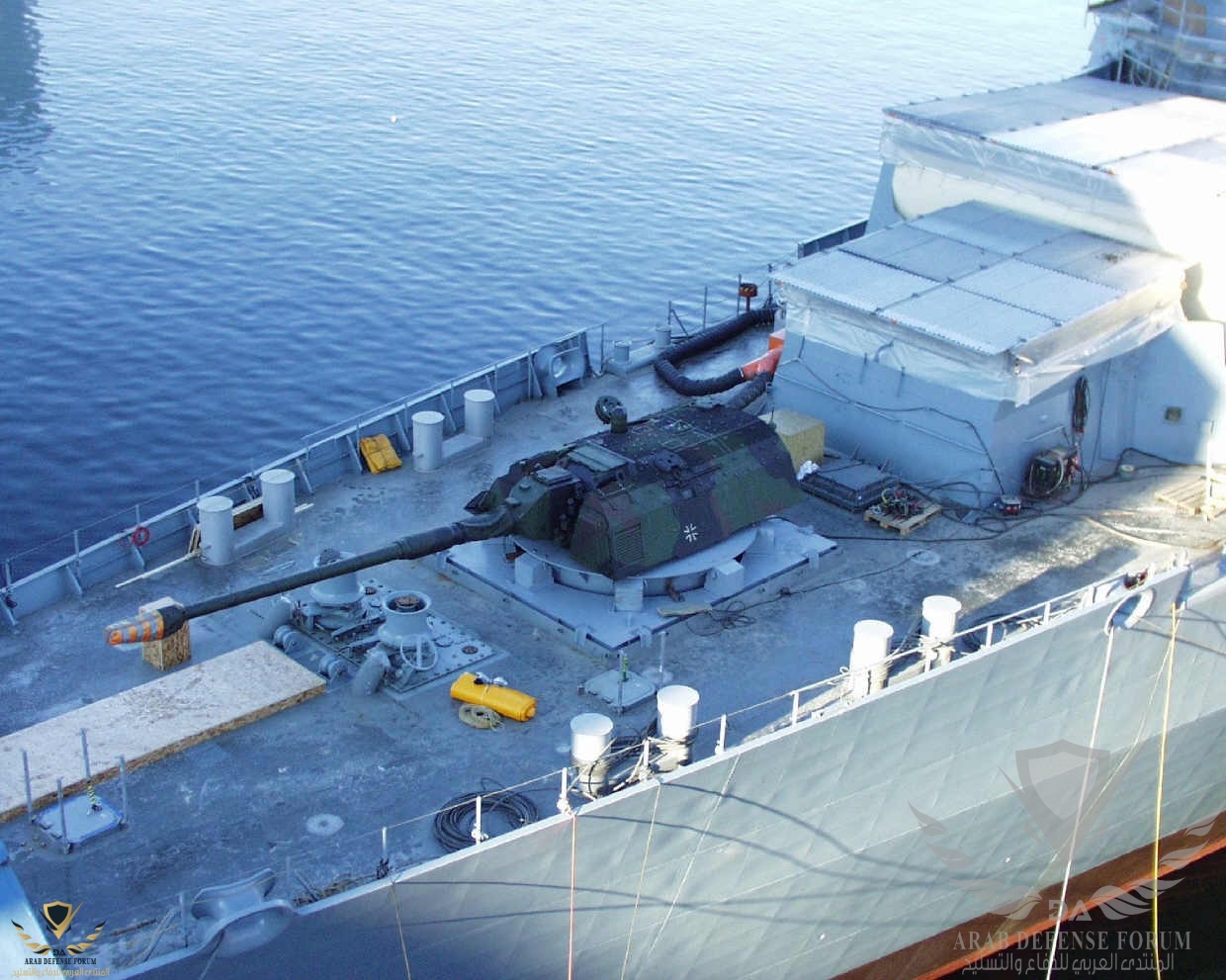

من المثير للاهتمام ، أنه تم اختبار برج مدفع هاوتزر
PzH 2000 عيار 155 ملم على سفينة واحدة
من فئة ،
F220 Hamburg ، لأغراض الهجوم البري وهذا السلاح مدمر بالتأكيد ، مع قذائفه الهائلة
التي يبلغ وزنها
43.5 كجم ، ومدى أقصى يبلغ 40 كم ، ومعدل إطلاق 9 قذائف في الدقيقة.
وعلى الرغم من نجاح العملية، إلا أنه لم يتم تثبيت البرج على أي فرقاطة من فئة
Sachsen


مشاهدة المرفق 295825
من المثير للاهتمام ، أنه تم اختبار برج مدفع هاوتزر
PzH 2000 عيار 155 ملم على سفينة واحدة
من فئة ،
F220 Hamburg ، لأغراض الهجوم البري وهذا السلاح مدمر بالتأكيد ، مع قذائفه الهائلة
التي يبلغ وزنها
43.5 كجم ، ومدى أقصى يبلغ 40 كم ، ومعدل إطلاق 9 قذائف في الدقيقة.
وعلى الرغم من نجاح العملية، إلا أنه لم يتم تثبيت البرج على أي فرقاطة من فئة
Sachsen

مشاهدة المرفق 295824

حركات دول صناعية الله يبلانا:kappa:

اندلع حريق على متن الفرقاطة الالمانية الأكثر تقدمآ في العالم
وذلك خلال محاولة فاشلة لأطلاق صاروخ للدفاع الجوي
:kappa:





مشاهدة المرفق 295821

موضوع رائع.... احي نفسك انا ايضاً معك.... فهي تستاهل هذا الاطراء...
الصراحه فرقاطه دفاع جويه فتاكه بمعني الكلمه. كما وكيفياً.... فهي فعلا قادره علي التصدي ان اقول لهجوم جوي او صاروخي.. ولكن قادره فعلا علي صد اغراق جوي او صاروخي..
دفاعي جوي طبقي بحري كامل.. من طويل المدي الي قصير المدي جدا ومنخفض جدا..
فرقاطتين منها قادرين علي عمل فقاعه جويه في البحر وحمايه اسطول مرافق لها.
ولكن هناك استفسار .. عددٍ الخلايا العمودية في الصوره الفرقاطه اكثر من ٣٢ خليه..!!! اعتقد انهم ممكن ان يكون ٦٤ او ممكن اقل. ولكنهم ليسو ٣٢ خليه ....
ثاني حاجه... طبعا خطاء اطلاق صاروخ السطح جو غريب شويه علي دقه الالمان... ولكن الشيء المذهل الصراحه هو سرعه عمليه اخماد الحريق
فقد تم السيطره علي الوضع في ثواني معدوده
ثواني فقط...

مشاهدة المرفق 295825
من المثير للاهتمام ، أنه تم اختبار برج مدفع هاوتزر
PzH 2000 عيار 155 ملم على سفينة واحدة
من فئة ،
F220 Hamburg ، لأغراض الهجوم البري وهذا السلاح مدمر بالتأكيد ، مع قذائفه الهائلة
التي يبلغ وزنها
43.5 كجم ، ومدى أقصى يبلغ 40 كم ، ومعدل إطلاق 9 قذائف في الدقيقة.
وعلى الرغم من نجاح العملية، إلا أنه لم يتم تثبيت البرج على أي فرقاطة من فئة
Sachsen

مشاهدة المرفق 295824

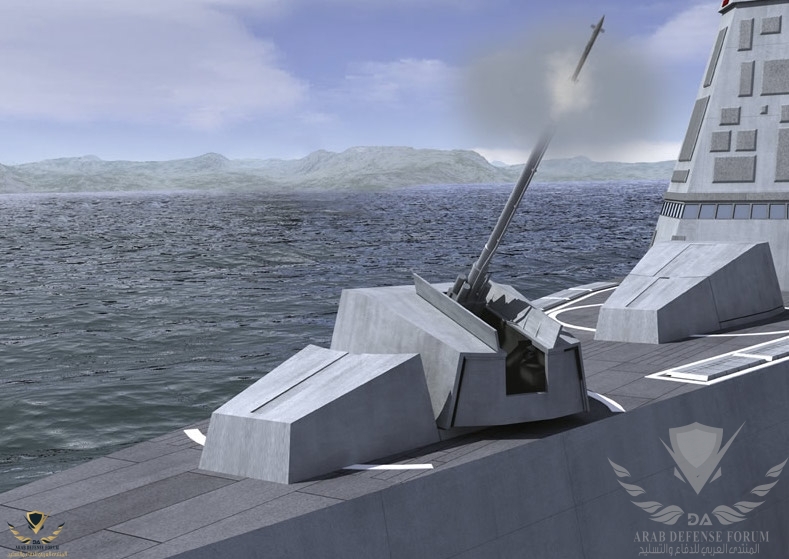

اتذكر فيه مدمره أمريكية تستخدم نفس المدفع عيار 155mm

زومولت

موضوع رائع.... احي نفسك انا ايضاً معك.... فهي تستاهل هذا الاطراء...
الصراحه فرقاطه دفاع جويه فتاكه بمعني الكلمه. كما وكيفياً.... فهي فعلا قادره علي التصدي ان اقول لهجوم جوي او صاروخي.. ولكن قادره فعلا علي صد اغراق جوي او صاروخي..
دفاعي جوي طبقي بحري كامل.. من طويل المدي الي قصير المدي جدا ومنخفض جدا..
فرقاطتين منها قادرين علي عمل فقاعه جويه في البحر وحمايه اسطول مرافق لها.
ولكن هناك استفسار .. عددٍ الخلايا العمودية في الصوره الفرقاطه اكثر من ٣٢ خليه..!!! اعتقد انهم ممكن ان يكون ٦٤ او ممكن اقل. ولكنهم ليسو ٣٢ خليه ....
ثاني حاجه... طبعا خطاء اطلاق صاروخ السطح جو غريب شويه علي دقه الالمان... ولكن الشيء المذهل الصراحه هو سرعه عمليه اخماد الحريق
فقد تم السيطره علي الوضع في ثواني معدوده
ثواني فقط...
شكرا على الأطراء اخي الكريم , اذا تقصد عدد الخلايا في هذه الصورة ,



فهي ليست الخلايا للفرقاطة الألمانية انا وضعتها للتوضيح فقط

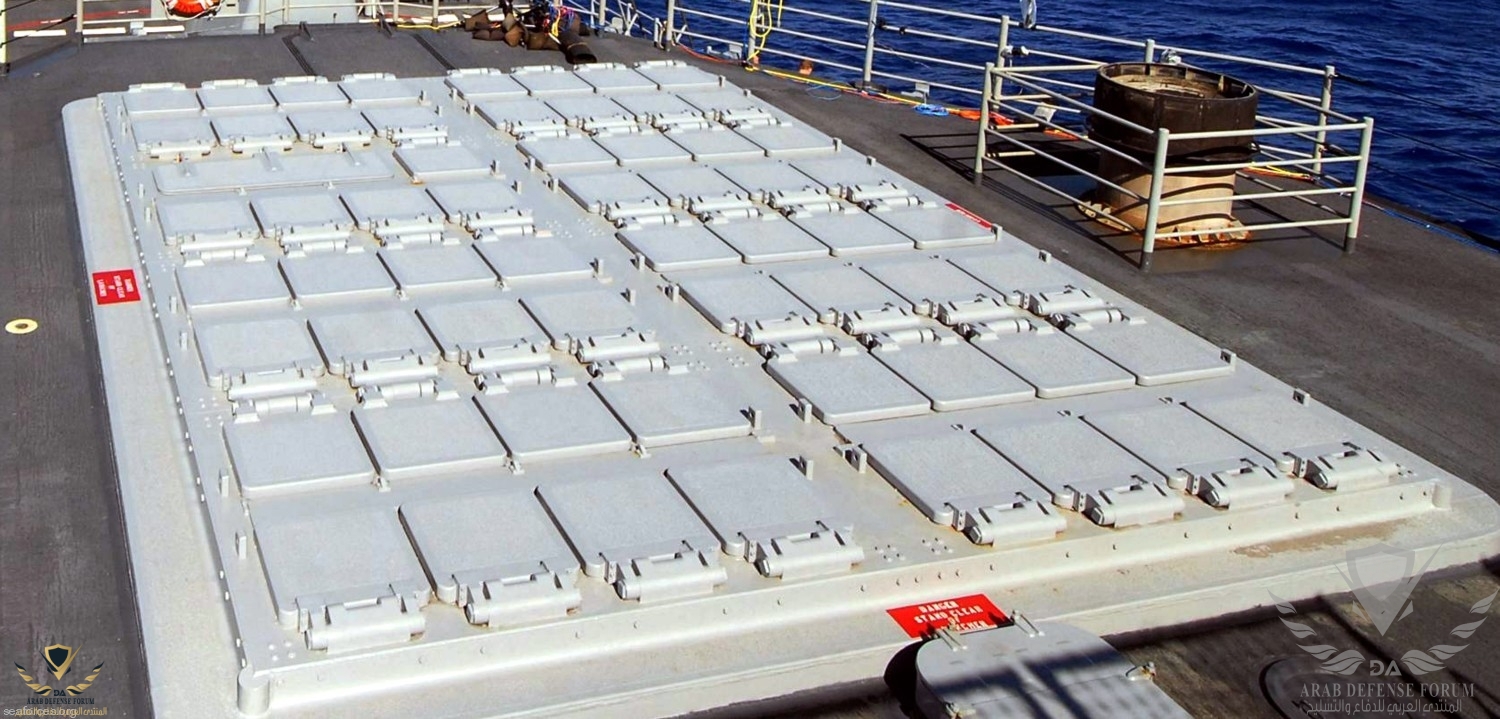

هذي الصورة الحقيقية للخلايا في الفرقاطة الألمانية




اتذكر فيه مدمره أمريكية تستخدم نفس المدفع عيار 155mm

زومولت

صحيح يقال مداه بأستخدام قذيفة LRLAP يصل الى 116 كم



الي يقرا الموضوع ومايحط لايك :تمام:


مشاهدة المرفق 295825
من المثير للاهتمام ، أنه تم اختبار برج مدفع هاوتزر
PzH 2000 عيار 155 ملم على سفينة واحدة
من فئة ،
F220 Hamburg ، لأغراض الهجوم البري وهذا السلاح مدمر بالتأكيد ، مع قذائفه الهائلة
التي يبلغ وزنها
43.5 كجم ، ومدى أقصى يبلغ 40 كم ، ومعدل إطلاق 9 قذائف في الدقيقة.
وعلى الرغم من نجاح العملية، إلا أنه لم يتم تثبيت البرج على أي فرقاطة من فئة
Sachsen

مشاهدة المرفق 295824
مايخلون حركاتهم 🙄

يعطيك العافية موضوع جميل وممتاز وفي الصميم العسكري ويا حبذا لو اغلب مواضيع المنتدى تكون مثل هذا بدل مواضيع التطبيل و المناحرات .

استفسار : هل لدى هذه الفرقاطة القدرة على اطلاق صواريخ سطح- سطح للقصف البري او على الاقل دمجها في المستقبل لتصبح مدمرة ؟ .
