الرادار
(THALES NS-100) الخاص بفرقاطات ال (MEKO-200)
:
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
▪ بقلم ✍ ،،، م / محمد زيدان
..
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
▪ الفرقاطات التى تعاقدت عليها
《 القوات البحرية المصرية 》
من طراز (MEKO-A200) مع "" شركة (TKMS) الألمانية "" ،،، قامت الشركة بعرض أحدث الرادارات من إنتاج "" شركة (THALES NETHERLAND) الهولندية "" لتنصيبها على الفرقاطات المتعاقد "" المصرية "" عليها ،،، وهذة الرادارات من طراز (THALES NS-100) وهى من أقوى الرادارات الموجودة على مستوى العالم حاليا !!! ..
▪ وللعلم
،،، فإن《《 النسخه الجنوب أفريقية 》》 من فرقاطات (MEKO-200) قد تم تزويدها برادار
(( صناعة محلية فى جنوب أفريقيا )) يحمل إسم (RTS-6400) والذى صنع بواسطة شركة (REUTECH SYSTEMS STELLENBOSCH) والذى يعمل على الترددات (X-BAND) و (L / J BAND) ويستطيع إكتشاف الطائرات من مدي أكبر من (25) كلم ،،،
وبالنسبة للصواريخ فهو قادر على إكتشافها من مسافة أكبر من(16) كلم ..
▪ وللعلم أيضا
،،، فإن 《《 النسخة الجزائرية 》》 من فرقاطات (MEKO-200) فقد تم تزويدها بالرادار
"" السويدى "" طراز (SAAB SEA GIRAFFE AMB) والذى يعمل على التردد (G-BAND) ،،، ويصل مداه إلى (180) كلم ..

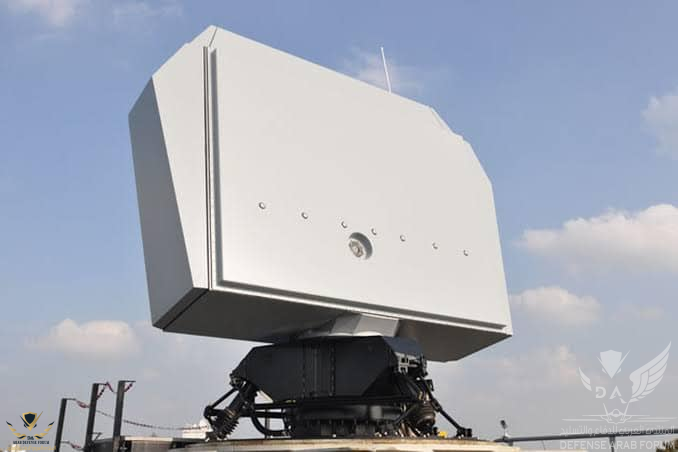

● الرادار
(THALES AESA NS-100)
:
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

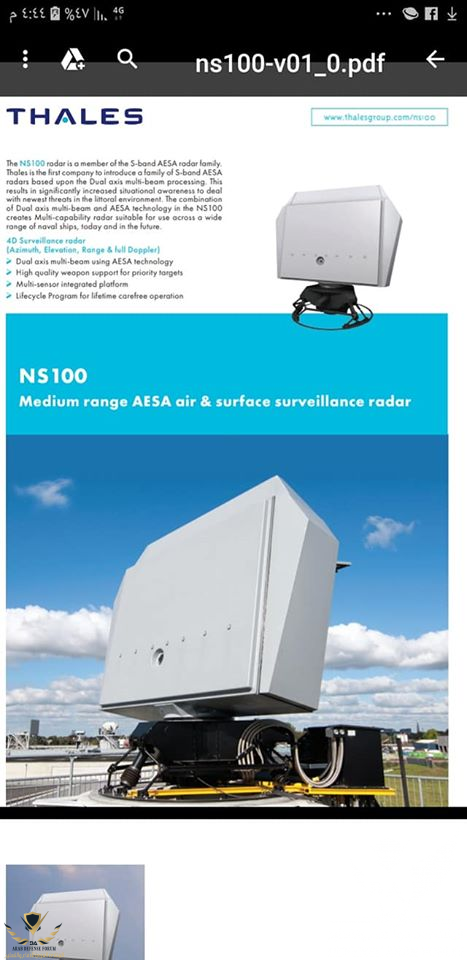

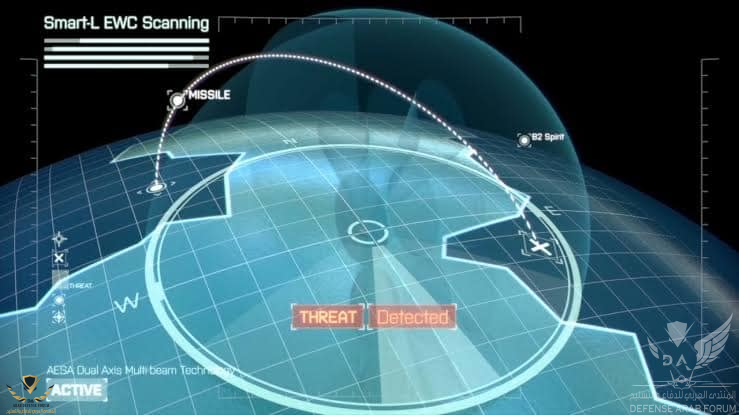

▪ هذا الرادار يستخدم تقنية 《 مصفوفة المسح الإيجابى النشط (AESA) 》،،، حيث يعتبر أخر فرد فى عائلة الرادارت (S-BAND AESA) التى تنتجها "" شركة (THALES) الفرنسية "" ،،، حيث تعتبر الشركة أول من إستخدم تقنية ال (AXIS DUAL MULTI-BEAM) حيث أن هذا الرادار هو الأول من نوعه عالميا فى إستخدام 《《 تكنولوجيا ثنائيه المحاور متعدده الحزم 》》،،،، والتى تعزز بشكل كبير الوعى والإدراك فى البيئه الساحليه ،،، بالإضافة إلى ذلك يستخدم نظرية (DOPPLER PROCESSING) ،،، فهذا الرادار الجديد هو عباره عن 《《 منصه متكامله ومتعدده الإستخدامات 》》 ..

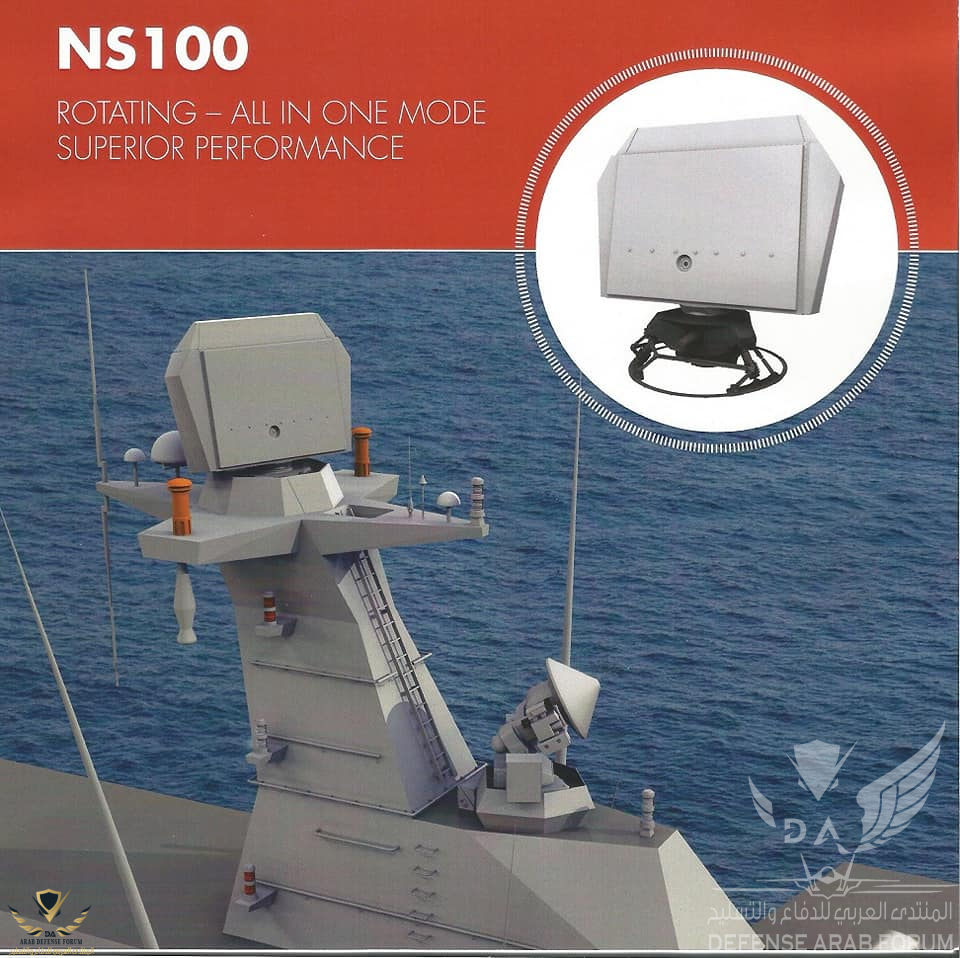

▪ الرادار (NS-100 DUAL AXIS MULTI-BEAM) مما يتيح له كشف ال (VARIETY TARGETS) يعمل "" جوا + بحرا "" يضيف قدرات متعددة المهمات للمنصات البحرية والمدمرات مع مدى كبير يبلغ (280) كلم وأقل مدى هو (15) متر !!
● وللعلم ،،،
《《 وهو نموذج أصغر من الرادار الثورى الجديد الرادار (NS-200) والذى مازال مجرد (PROTOTYPE) صاحب المدى الذى يصل إلى (400) كلم !!!! 》》
..
▪ أما الرادار ( NS-100) يستعمل تكنولوجية (GALLIUM NITRIDE GAN) "" الجاليوم نيتريد "" ،،، وتعتبر (THALES) مع منتجاتها (SMART- S Mk2) والرادار ذو الألواح الثابتة (SM-400) هي الوحيدة القادرة على تلبية متطلبات أية سفينة ..
▪ الرادار (NS-100 AESA) يستطيع كشف الأهداف البحرية من مسافة تقدر ب (80) كلم ،،، أيضا الرادار قادر على تتبع (1000) هدف فى نفس الوقت ما بين أهداف جوية وأهداف بحرية ..
▪ الرادار ( NS-100) يعمل على الحيز الترددى (FREQUENCY BAND) ال (E/F BAND) ،،، الرادار يعتبر متعدد المهام (MULTI-FUNCATIONS) مثل إضافة قدرات المسح (BACKWARD SCANNING) أو (FORWARD SCANNING) ،،، بالإضافة إلى ذلك يملك الرادار (5) أوضاع تشغيل (5-MODES) ..
▪ نوع الهوائى (ANTENNA TYPE) هو (AESA) ،،، بينما نوع تقنية ال (AESA TYPE) نفسها هى (DIGITAL BEAM-FORMING AT ELEMENT ) ،،، يملك الرادار (NS-100 AESA) 《《 هوائى نظام التعارف الخاص به (ANTENNA IFF) 》》 وهو مدمج للعمل مع الوضع (MODE-5) والوضع (MODE-S) ..
▪ نوع المرسل
(TRANSMITTER TYPE) هو (GAN) ،،، تبلغ عدد لفات الهوائى / الدقيقة (RPM) هى (30) لفة / الدقيقة ،،، يتميز الرادار بالإعتمادية العالية حيث أن ال (MBTCF) ⚒ أو ما يعرف (MEAN TIME BETWEEN CRITICAL FAILURES) يصل إلى (2100) ساعة وعند حدوث عطل لا يستغرق أكثر من (3) ساعة للإصلاح ،،، أيضا يتميز الرادار بوجود (GUIDED MAINTENANCE AND GRAPHICAL FAULT LOCALISATION) للإرشاد عن أعمال الصيانة المطلوبة للراداروعرض رسم بيانى بالأخطاء والأعطال مع تحديد موقع العطل بالضبط ..
▪ أيضا الرادار (AESA NS-100) منصة ممتازة لدعم مجموعة كبيرة من أنظمة الإستطلاع والمراقبة المدمجمة أو ال (MULTI-SENSOR INTEGRATED PLATFORM) مثل الأنظمة الأتية :
1 - الرادار (SCOUT MK3 FMCW) العامل على الحيز التردد (X-BAND) الخاص بال (HIGH-PI) و ال (LOW-PI) بالنسبة للمراقبة السطحية للأهداف ..
2 - نظام الكاميرا الحرارية
(IR CAMERA) الخاصة بال (OPTICAL PANORAMIC SITUATIONAL) للمنظومة الخاصة 《بوضع الرؤية البصرية البانورامية 》 ..
3 - مستقبل ال (AIS) و ال (ADS-B) ..
4 - نظام التعارف (IFF) بالإضافة إلى كلا من 《《 المحقق + المستجيب 》》 الخاصين بنظام التعارف ..
5 - وجميع أجهزه الإستشعار التى ستتموضع فى أفضل مكان علوى بالقطعة البحرية ..
▪ بالنسبة
《《 للأداء العملياتى (OPERATIONAL PERFORMANCE) 》》 :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
1 - الرادار ( THALES NS-100) يقوم بمراقبة
《《 الجو 》》
عن طريق تقنية ال (4D) أو ما يعرف بإسم (4D AIR SURVEILLANCE) ،،، مع دعم أنظمة "" الصواريخ النشطة المضادة للأهداف الجوية / (WEAPONS SUPPORT ACTIVE MISSILES) "" ..
2 - الرادار ( THALES NS-100) يقوم بمراقبة 🏖《《 البحر 》》🏝 عن طريق تقنية ال (3D) أو ما يعرف بإسم (3D SURFACE SURVEILLANCE) ،،، مع دعم أنظمة "" الصواريخ المضادة للأهداف الجوية / (ANTI SURFACE SHIP MISSILES) "" ..
3 - الرادار ( THALES NS-100) يقوم بدعم أنظمة النيران المضادة للأهداف السطحية ال (SURFACE GUN FIRE) ..
4 - الرادار ( THALES NS-100) ذو قدرة فائقة على مقاومة أعمال 《《 الإعاقة والشوشرة والأعمال المضادة (ECM / ECCM) 》》 ..
5 - الرادار ( THALES NS-100) يستطيع تحديد ومراقبة 《《 مصادر الشوشرة والإعاقة الإلكترونية》》،،، ويمكنه القيام بعمليات "" الحرب الإلكترونية والقيام بالتشويش والقمع الإلكترونية (JAMMER SURVEILLANCE) "" ..
6 - الرادار ( THALES NS-100) يدعم نظام ال (INTERROGATION) المحقق الخاص 《《 بمنظومة التعارف (IFF) 》》 ..
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

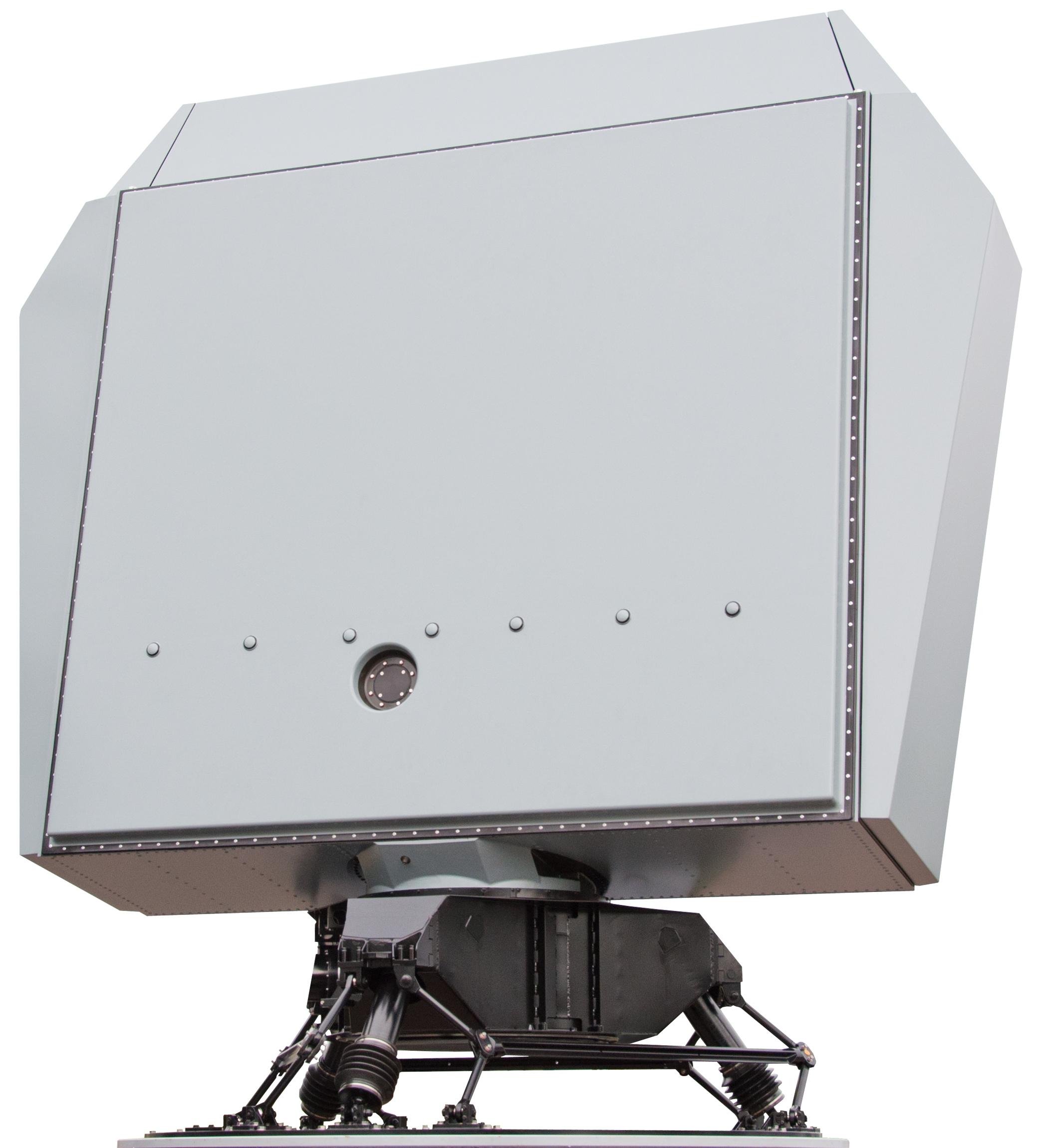

▪ بيانات تثبيت الرادار
( AESA NS-100)
:
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
1 - الإرتفاع : (3.3) متر ..
2 - العرض : (3.1) متر ..
3 - الوزن : (1300) كلج ..
4 - الطاقة الكهربية المطلوبة : (115) V و (230) V و (440) V ..
5 - نظام التبريد : هو "" التبريد السائل (LIQUID COOLING) "" ..
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
● الحقيقة الرادار (AESA NS-100 THALES) وهو رادار 《《 مصفوفة متعدد المهام عالي التقنية يكتشف ويلاحق كافة الأهدف الجوية والبحرية ضمن المدى المتوسط إلى البعيد 》》 ،،، يقدم قدرات لا مثيل لها في الكشف عن طريق المسح الألكتروني النشط ..
● يقوم الرادار بدعم الأسلحة سواء الهجومية / الدفاعية لعدة أهداف بوقت واحد ويختار الهدف الأكثر خطورة ،،، أيضا يقوم بملاحقة 《《 مسار الصواريخ العالية والمنخفضة الإرتفاع بدقة عالية 》》 ،،، بالإضافة إلى عملية الأسلحة ونظم القيادة والسيطرة وأنظمة إدارة النيران ،،، على عملية الإطلاق والإغلاق على
▪ للعلم ،،، الرادار ( AESA NS-100 THALES) جرت عليه تجارب كثيرة جدا مع تلك الأختبارات 《《 أثبت الرادار الجديد (NS-100 AESA) أنه ليس ☆ نمر من ورق ☆ وانه يعمل من دون أى قصور أو قيود 》》 ،،، فمره أخرى شركة (THALES NEUTRLAND) ترفع من شأن "" رادارات المراقبه البحريه "" ..
▪ وقد تم تثبيت النظام الرادارى الجديد (AESA NS-100 THALES) على متن أول قطعة بحرية فى "" (9) أكتوبر (2015) "" بعد إجراء التجارب البحريه ،،، وقد بدء "" الإنتاج المتسلسل "" للرادار فى سنة (2016) على قدم وساق ،،، وتم إنتاج أول دفعه من الرادار وكانا مكونه من (10) أنظمه

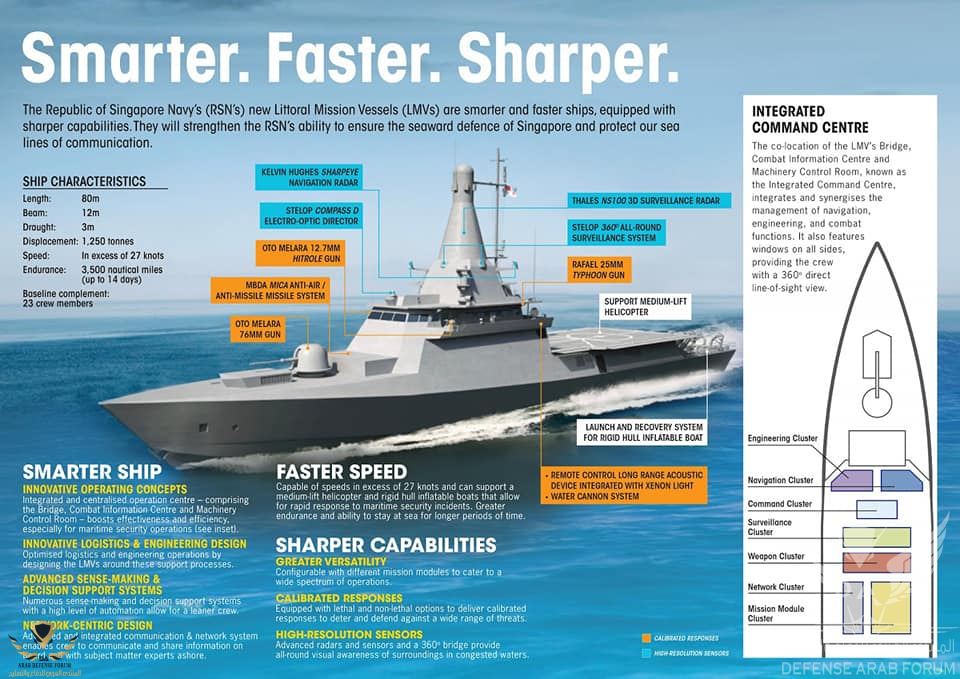

▪ وفى "" شهر ديسمبر (2014) "" جرى توقيع عقد بين تشركة (THALES) و 《《المنظمه الهولنديه لمعدات الدفاع 》》وذلك لتسليم رادار ال (NS-100 THALES AESA) متعدد الحزم (MULTI-BEAM) ثنائى المحاور (DUAL AXIS) ،،، وتم تثبيته على متن "" الفرقاطة الهولندية (HNLMS ROTTERDAM) "" لإستبدال رادارها القديم من طراز (DA 08) المثبت منذ (30) سنة ،،، وقد إختارت أيضا 《《القوات البحريه السنغافورية 》》 هذا الرادار الجديد لتثبيته على متن "" سفنها الساحليه المستقبليه "" ..
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
●
● الرادار (THALES AESA NS-100) قادر على توجيه صواريخ الدفاع الجوى البحرية طراز (ASTER-15 / 30) ،،، بالإضافة إلى صواريخ (NAVAL VERSION IRIS-T) النسخة البحرية ،،، بالإضافة إلي صواريخ الدفاع الجوى البحرية (UMKHONTO ER) ..
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
■ والله الموفق والمستعان
وهو من وراء القصد والسبيل ،،، م / محمد زيدان ..
