اهلا بكم
فى هذا الموضوع سأنتهج طريقة جديدة فى تقديم المواضيع التقنية وهى طريقة المشاركات المختصرة من فترة لاخري فى نفس الموضوع بدلا من كتابة موضوع واحد كبير وثقيل تقنيا ....سنتحدث فى هذا الموضوع فى جوانب عديدة ومتفرقة فى علم الرادار و الحرب الالكترونية و هذا ليس موضوع واحد مترابط بل مشاركات و معلومات خفيفة ساشارككم بها من فترة لاخري.
أساليب تحديد الاتجاه فى الرادار:

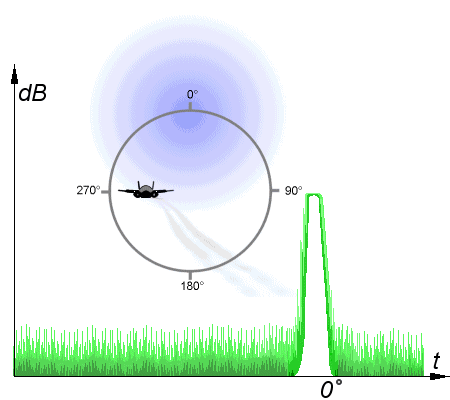

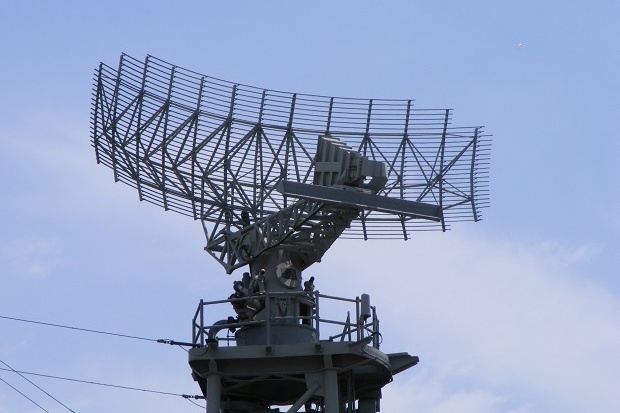

فى الرادارات البدائية مثل التى استخدمت فى الحرب العالمية وحتى معظم رادارات اليوم تستند على هوائى يدور بشكل دائري لتغطية الاجواء بزوايا 360 درجة. قد يظن البعض البعض ان تحديد الاتجاه هو امر سهل نظرا لان الزاوية التى سيكتشف فيها الرادار الهدف اثناء الدوران هى الزاوية الدقيقة للهدف ولكن هذا امر خاطىء تماما.
من طبيعة الموجات الكهرومغناطيسية انه تتمدد مع المسافة و تنتشر الطاقة الموجودة فى الشعاع اكثر واكثر كلما زاد البعد عن الهوائى ...الامر اشبه بالمصباح او الكشاف الكهربائى الذى تزيد مساحة اضائته كلما وجهته لمسافة ابعد ....نتيجة لهذا يكون نطاق تغطية شعاع الرادار كبير جدا فى المسافات البعيدة ولا يمكن تحديد زاوية او ارتفاع الهدف بدقة لان اى اهداف داخل نطاق تغطية الشعاع سيظهر كانها فى اتجاه واحد ...لاعطيك مثال على هذا الامر ..اذا كانت زاوي شعاع الرادار ضيقة جدا ولنفترض انها 1 درجة فقط....فان المسافة الافقية التى يغطيها هذا الشعاع على بعد 50 كم هى حوالى 900 متر تقريبا ...اى ان اى هدف داخل هذه المسافة سيظهر للرادار على انه فى نفس الزاوية...قد تكفى هذه الدقة فى ردارات الانذار المبكر مثلا لكن فى رادارات ادارة النيران وتوجيه الصواريخ يحتاج المشغل الى زاوية دقيقة جدا للهدف من اجل توجيه الصواريخ ناحية الهدف.
نتيجة لهذا تستخدم الرادارات تقنيات واساليب لتعزيز دقة كشف زاوية الهدف ...احد أول هذه التقنيات كان اسلوب الكشف المخروطى Conical Scan.

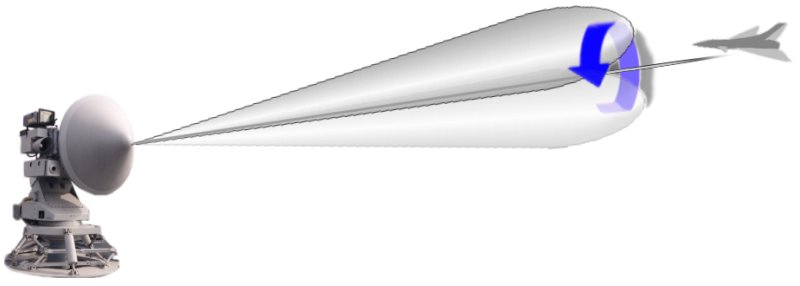

تعمل هذه التقنية ببساطه عن طريق دوران شعاع الرادار بشكل مخروطى حول الهدف الذى تم اكتشافه من اجل تحديد ادق للزاوية..عند التقاء منتصف الشعاع اثناء الدوران مع الزاوية الدقيقة للهدف يظهر الهدف باعلى طاقة مرتدة على الرادار وتكون هذه هى الزاوية الدقيقة للهدف.
استخدم هذا الاسلوب فى الحرب العالمية الثانية على رادارت الالمان كرادار ووزبيرج Würzburg radar و فى بعض رادارات الولايات المتحدة كالرادار SCR-584.
احد العيوب الواضحة لهذا الاسلوب هو قابليته للخداع والتشويش من قبل المنصات المعادية حيث انه عند اكتشاف شعاع الرادار من قبل الطائرات تقوم بتتبع اسلوب حركة الشعاع وسرعة الزاوية لدورانه و من ثم توليد موجه بنفس معدل الدوران لكن معكوسة فى مقدار الطاقة حيث تكون موجة الخداع ضعيفة عند ارتطام الشعاع بالهدف و قوية عند بعده عنه وبالتالى تظهر الموجه المرتدة للرادار بطاقة واحدة ثابته فى جميع الزوايا مما يضلل الرادار عن الزاوية الحقيقية للهدف. التغيرات العشوائية فى الشعاع المرتد ايضا تسبب خطأ فى تقدير الزاوية الصحيحة للهدف.
نتيجة لهذه العيوب توقف استخدام هذا الاسلوب فى الرادارات العسكرية و يقتصر استخدامه حاليا فى تطبيقات اخري كالتواصل مع الاقمار الصناعية و المسبار الفضائي فى الفضاء العميق.
تستخدم اساليب اخري فى الاجيال اللاحقة من الردار ومن اهمها اسلوب الرادار أحادى النبضة Mono Pulse Radar وسنتحدث عنه فى مشاركة لاحقة.
