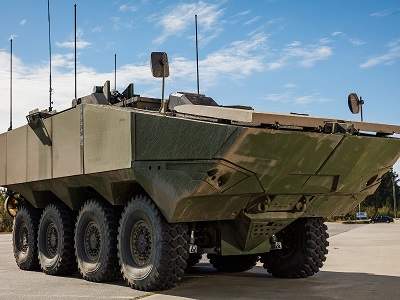

مدرعة المشاة المقاتلة Terrex 2

الجامح

عضو مميز
إنضم
27 يونيو 2018
المشاركات
692
التفاعل
2,562 105 0
الدولة
United Arab Emirates
معلومات عامة :

هي مدرعة برمائية ذات عجلات 8x8 مصصمة لمهام النقل البري و الانزال البحري الساحلي

تصميمها وتطويرها من قبل ST Kinetics لصالح القوات المسلحة السنغافورية

تعتبر نسخة محسنة من مدرعة Terrex والتي تعمل مع القوات المسلحة السنغافورية منذ عام 2010

الدور الأساسي لـ Terrex 2 هو نقل الجنود في ساحة المعركة مع حماية بالستية عالية و مقاومة اكبر للعبوات الناسفة IED

المركبة تأتي بعدة اصدارات من مثل مركبة مشاة و مدرعة مشاة مقاتلة و مركبة قيادة بالاضافة الى اصدار الاسعاف و الهندسة

تم الكشف عن Terrex 2 في معرض DSEI الذي عقد في لندن في 2015

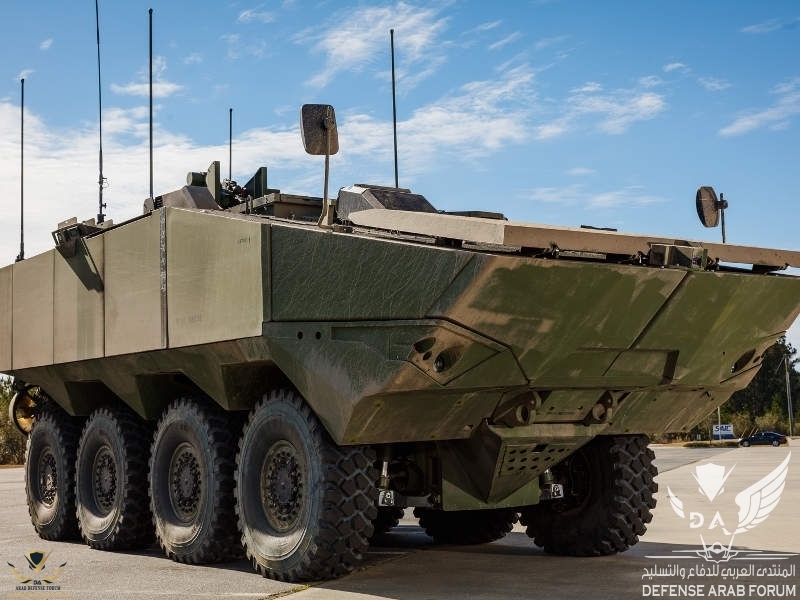

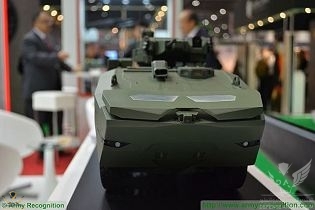

التصميم :

تم تصميمها استنادا على منصة بعجلات 8 × 8

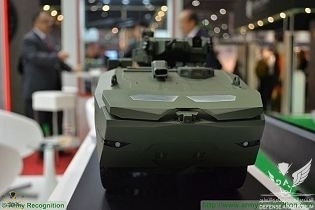

تتميز ال Terrex 2 بصميم بدن V hull من قطعتين مصنوعتان من الدروع الفولاذية

تصميم البدن المميز اتاح سهولة نقلها من على سفن النقل من طراز L-Class

يبلغ طولها 8 أمتار وعرضها 3.6 أمتار وارتفاعها 2.8 متر ويبلغ قطر دائرة دورانها 17 مترًا.

وزنها الاجمالي يبلغ 30000kg مع حمولة تقدر ب 9000kg

يتم تشغيلها عن طريق فردين و هما القائد و السائق و يمكنها نقل 12 جندي بتجهيز كامل

تم وضع كرسي السائق في الجانب الايسر من المدرعة و خلفه يقع كرسي القائد و من خلفهم الجنود

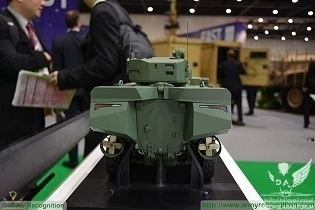

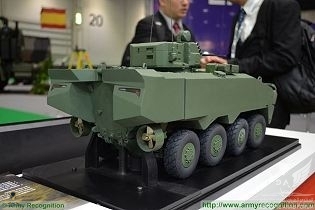

مزودة بباب خلفي يعمل اوتوماتيكا

اصدار الهندسة مزود بحاجز دفع في مقدمته مما يساعد في مهام إزالة العقبات

اصدار الإسعاف يأتي مع معدات دعم الرفع ومعدات تحميل نقالة لإجلاء المصابين

يوجد اصدار خاص بالهاون SRAMS 120mm

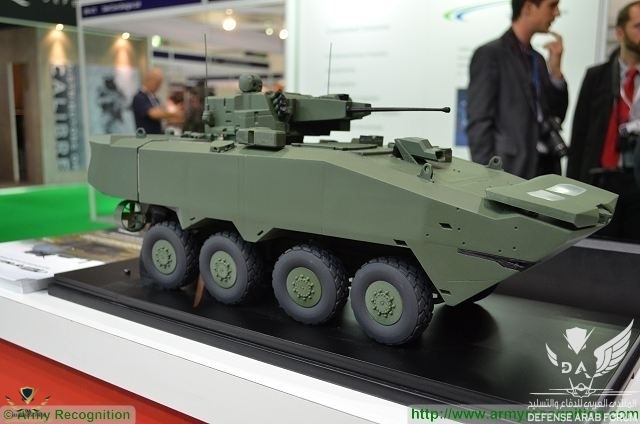

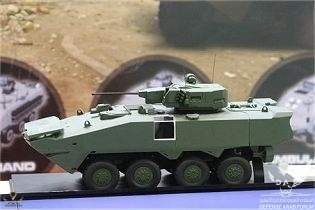

تسليح نسخة IFV :

مزودة بمحطة سلاح يتم التحكم فيها عن بعد تضم أربعة قاذفات قنابل دخانية على كلا الجانبين

يمكن تسليح البرج بمدفع رشاش عيار 0.50 أو مدفع آلي 30mm او 12.7mm او 7.62mm بالاضافة الى تزويد البرج بالصواريخ المضادة للدبابات و المدرعات

التدريع :

يوفر V hull الخاص بالمركبة حماية بالستية ممتازة من الأسلحة الصغيرة وشظايا القذائف

توفر المقاعد المخففة للانفجار مستوى عال من الحماية ضد انفجارات الألغام والأجهزة المتفجرة المرتجلة (IED) حتى معيار STANAG 4569

يمكن تركيب ألواح دروع إضافية على الهيكل لتحسين قدرة الطاقم على البقاء

الالكترونيات و الانظمة :

مزودة بنظام حماية NBC

تم توفير ثلاث كتل رؤية للسائق من خلال القبة و تم توفير رؤية بانورامية للمدفعي و القائد

تم تجهيز ال Terrex 2 بمجموعة من الكاميرات تشتمل على 11 كاميرا نهارية والتصوير الحراري (TI) مثبتة حول بدنها

بالامكان تجهيزها بالنوع الجديد TI fusion الذي يجمع بين قدرات الرؤية النهارية و التصوير الحراري ذات قدرة لتقديم التوقيعات الحرارية من شركة ST مما يقدم وعي كامل للظروف النهارية و الليلة

مجهزة بنظام مراقبة شامل الاتجاهات

ال Terrex 2 مزودة بلوحة تحكم حديثة تعمل باللمس مع إضافة شاشتين أسفل الثلاث الموجودة على مستوى العين من اجل عرض بيانات المدرعة

تم تجهيز Terrex 2 بأجهزة استشعار ومجموعة C4ISR للقيادة والتحكم

المحرك و الدفع :

مزودة بمحرك Caterpillar C9.3 ذو 600hp

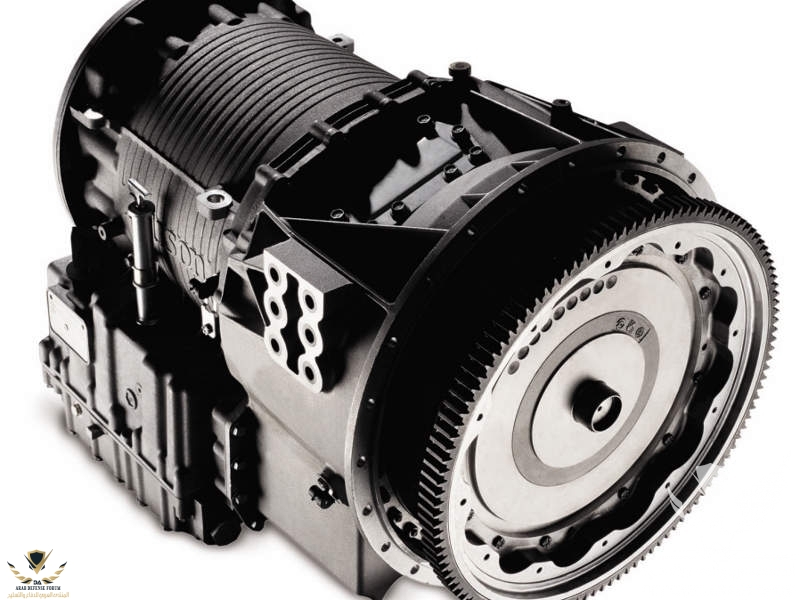

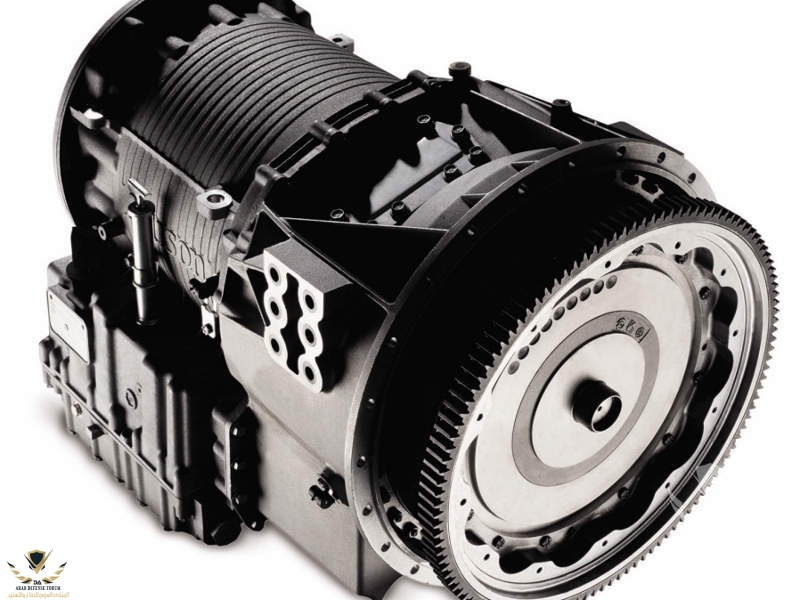

يقترن المحرك بنظام أليسون 4500 SP مع ست تروس أمامية وترس خلفي واحد

مزودة بنظام التعليق المزدوج على جميع العجلات لتوفير قدرة فائقة على المناورة في ظروف التضاريس الوعرة والمناطق الحضرية


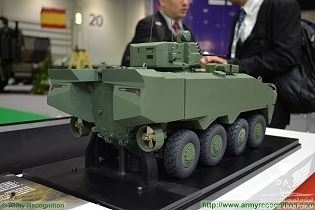

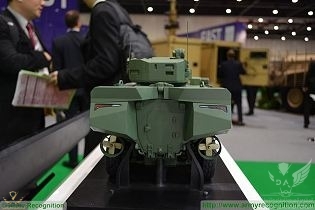

في الحالة البرمائية يتم تزويدها بزوج من المراوح يتم تركيبها على جانبي الهيكل في الخلف

تم تشغيل المراوح بواسطة محرك هيدروليكي

يتم التحكم فيه بواسطة نظام تحكم رقمي كامل السلطة

مزودة بنظام كبح للفرامل (ABS) للتحكم في المدرعة أثناء الاسطح الوعرة

يمكن زيادة حركة المدرعة عن طريق إضافة انزلاق التوجيه وإطارات الطرق الوعرة مع نظام نفخ الإطارات المركزي

قدرات المركبة :

تبلغ السرعة القصوى 90 كم / ساعة على الطرق و 11 كم / ساعة في الماء

تعطي مدى يقدر ب 600 كيلومتر ، وتتسلق الدرجات بنسبة 60٪ والمنحدرات الجانبية بنسبة 30٪

تسير في المياه التي يصل عمقها إلى 2 متر وتعبر العقبات حتى ارتفاع 2 متر

تستطيع ان تمشي في مستوى Sea-state 3 و الغطس حتى 6 اقدام
