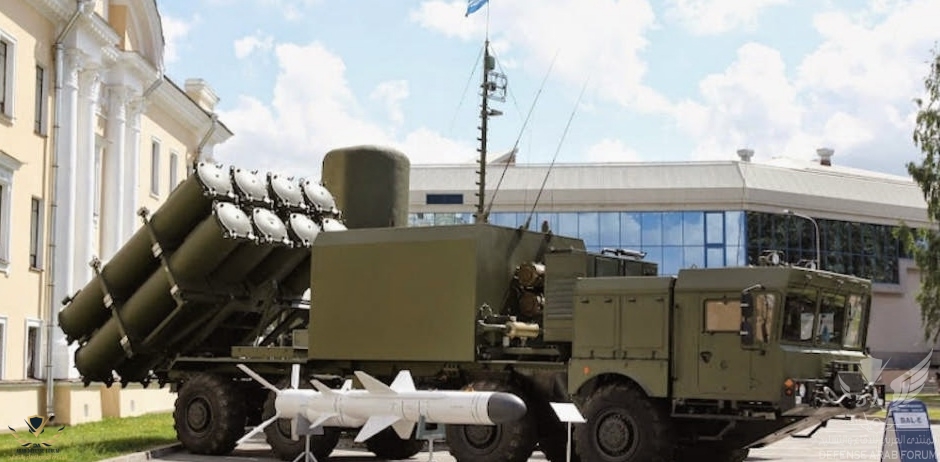

Rubezh-ME هو نظام صواريخ دفاع ساحلي روسي جديد تم تطويره خصيصا للتصدير
يمكن رؤيته كخليفة لنظام الدفاع الساحلي القديم Rubezh (اسم التقارير الغربية SSC-3 أو Stryx)
تم الكشف عنه لأول مرة في
عام 2019



يستخدم Rubezh-ME صواريخ مضادة للسفن Kh-35UE لديها مدى يصل إلى 260 كم
على الرغم من أن هذه الصواريخ أقل قدرة مقارنة مع صواريخ Kh-35U التي يستخدمها الجيش الروسي
تعتمد مركبة الإطلاق على هيكل الشاحنة العسكرية
Kamaz-6350 وتحمل مركبة الإطلاق 4 صواريخ Kh-35UE بالحاويات



Kh-35UE هو صاروخ ملاصق لسطح البحر يتفوق على صواريخ كروز المضادة للسفن الغربية
مثل الصاروخ الفرنسي
(اكسوست) والصاروخ الفرنسي/الإيطالي (اوتومات) ومع ذلك
فإنه يفقد القدرة في المدى والقوة المدمرة مقارنة بالــ هاربون الأمريكي




يحمل الصاروخ رأسا حربيا متفجرًا عالي الانفجار (145 كجم) تم تصميمه للأختراق أفقيا قبل أن ينفجر داخل السفينة
تم تصميم هذا الصاروخ الروسي لهزيمة السفن المعادية التي تصل ازاحتها إلى
5000 طن
لذلك يجب أن يكون فعال ضد الفرقاطات والمدمرات الصغيرة



يحتوي Kh-35UE على نظام ملاحة بالقصور الذاتي مع توجيه راداري نشط في المرحلة النهائية
يحلق الصاروخ على ارتفاع 10-15 مترا فوق السطح وفي المرحلة النهائية ينزل الصاروخ إلى 3-5 أمتار
من أجل التغلب على أنظمة الدفاع المعادية ويحلق بسرعة دون سرعة الصوت من 950-1010 كم / ساعة



ومع ذلك ،تشير التقديرات إلى أنه بسبب سرعته يمكن اعتراضه بسهولة ،خاصة من خلال أنظمة الدفاع البحري المتقدمة
يطلق نظام الدفاع الساحلي Rubezh-ME صواريخه بزاوية ثابتة ويمكن إطلاق الصاروخ الأخر بعد عدة ثوان من أطلاق الأول
كما تمتلك صواريخ
Kh-35UE الروسية الخاصة بالمنظومة الساحلية قدرة ثانوية ضد الأهداف الأرضية
يتم تجهيز مركبة الإطلاق بواسطة رادار نشط من Mineral-ME1 مع نطاق كشف يبلغ 250 كم
أو رادار Mineral-ME2 مع نطاق كشف 750 كم يمكن لكل من هذه الرادارات
اكتشاف ما يصل إلى
200 هدف في وقت واحد



يتم تشغيل مركبة الإطلاق بواسطة طاقم من
2 بما في ذلك القائد والسائق ويتم توفير نظام حماية NBC للطاقم
تشتمل البطارية من
Rubezh-ME على ما يصل إلى 8 مركبات قاذفة و مركز قيادة متنقل مجهز برادار Monolith-B
وهي مبنية على نفس هيكل الشاحنة العسكرية كاماز 8 × 8 يتم دعم كل مركبة قاذفة بواسطة
مركبة إعادة تحميل مرتبطة بها مزودة برافعة وتحمل صواريخ إعادة التحميل




يمكن توفير بيانات الإطلاق من مصادر خارجية بما في ذلك الرادارات الساحلية أو أنظمة الدفاع الساحلية الأخرى
أو
السفن الحربية
ويمكن لبطارية Rubezh-ME إطلاق ما يصل إلى 32 صاروخًا مضادا للسفن وهذا بلا شك
كافي لجعل سفن العدو
تتخبط في البحار وبمجرد إطلاق الصواريخ من المنظومة المرعبة
يستغرق الأمر
30 الى 40 دقيقة لإعادة تحميل مركبات الإطلاق



الصاروخ

الطول 4.4 م القطر 0.42 م

الوزن 670 كجم وزن الرأس 145 كجم

نوع الرأس HE-FRAG المدى 260 كم


المنتدى العربي للدفاع والتسليح
Saudi silent @Saudi silent

الي هو انا يعني

35UE هو صاروخ ملاصق لسطح البحر يتفوق على صواريخ كروز المضادة للسفن الغربية
مثل الصاروخ الفرنسي
(اكسوست) والصاروخ الفرنسي/الإيطالي (اوتومات)

???

موضوع اكثر من رائع??
هل ينفع استخدمها علي الميسترال يبقي دفاع ساحلي متقدم

موضوع اكثر من رائع??
هل ينفع استخدمها علي الميسترال يبقي دفاع ساحلي متقدم

الميسترال ستحمل ال Ka-52k (كاتران) المسلحه بنفس الصاروخ
لا اعتقد المنظومه هاتضيف جديد فى وجود الكاتران

يستاهل نقل للتقنية لبلدي؟

النيبتون البديل


النيبتون البديل

معروف نقل التقنية هي بلاساس سلاح سفيوتي وتعدل من طرف اوكرانيا
على رغن اوكرانيا ماتملك كل لنواع صورايخ المضادة للسفن Kh-35

مشاهدة المرفق 265684
Rubezh-ME هو نظام صواريخ دفاع ساحلي روسي جديد تم تطويره خصيصا للتصدير
يمكن رؤيته كخليفة لنظام الدفاع الساحلي القديم Rubezh (اسم التقارير الغربية SSC-3 أو Stryx)
تم الكشف عنه لأول مرة في
عام 2019

مشاهدة المرفق 265692

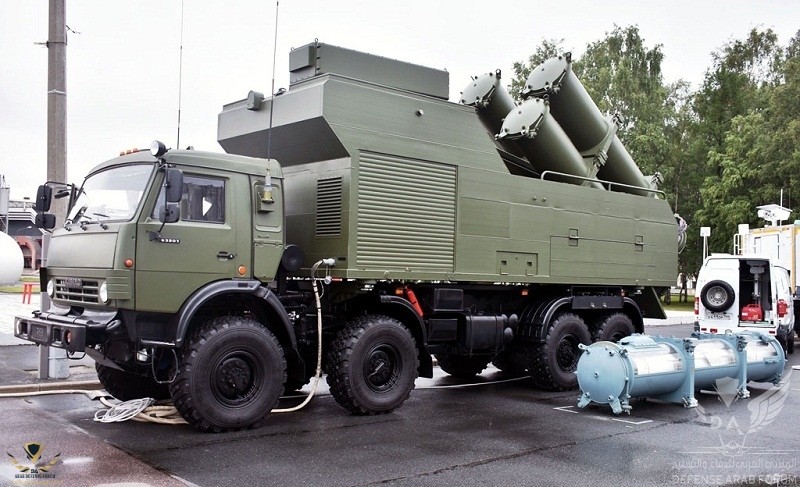

يستخدم Rubezh-ME صواريخ مضادة للسفن Kh-35UE لديها مدى يصل إلى 260 كم
على الرغم من أن هذه الصواريخ أقل قدرة مقارنة مع صواريخ Kh-35U التي يستخدمها الجيش الروسي
تعتمد مركبة الإطلاق على هيكل الشاحنة العسكرية
Kamaz-6350 وتحمل مركبة الإطلاق 4 صواريخ Kh-35UE بالحاويات

مشاهدة المرفق 265689

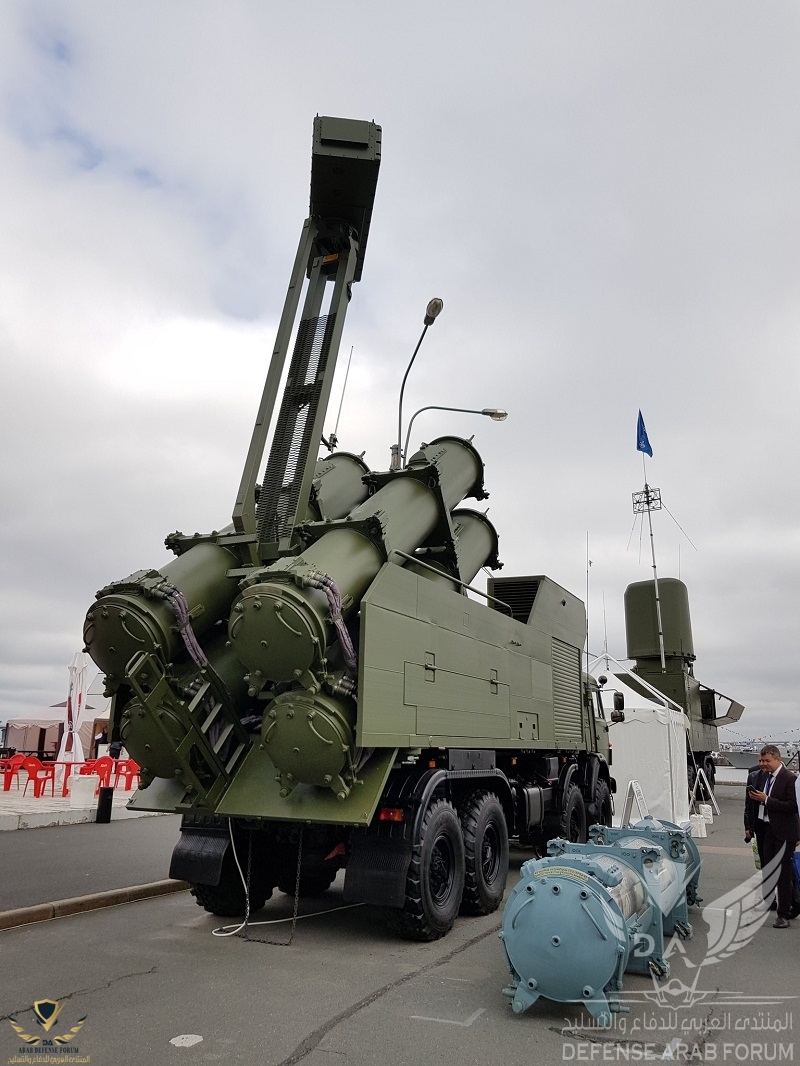

Kh-35UE هو صاروخ ملاصق لسطح البحر يتفوق على صواريخ كروز المضادة للسفن الغربية
مثل الصاروخ الفرنسي
(اكسوست) والصاروخ الفرنسي/الإيطالي (اوتومات) ومع ذلك
فإنه يفقد القدرة في المدى والقوة المدمرة مقارنة بالــ هاربون الأمريكي


مشاهدة المرفق 265691

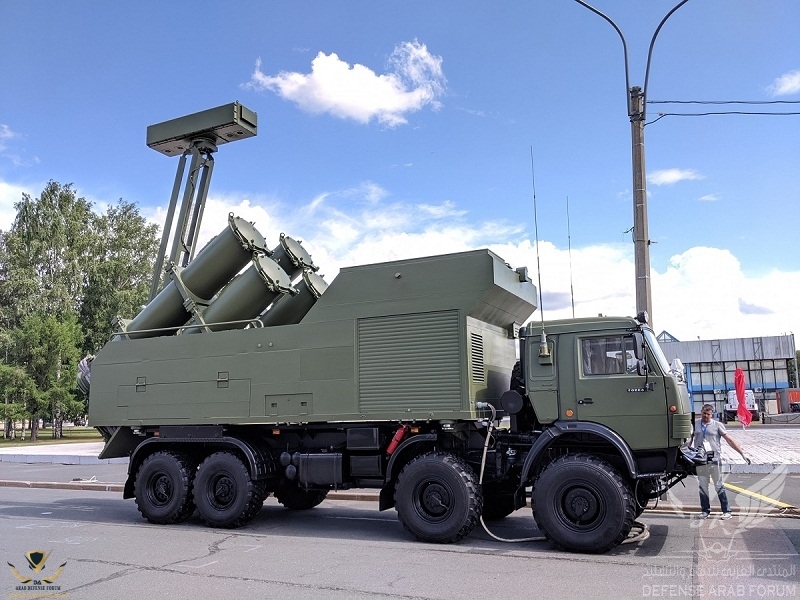

يحمل الصاروخ رأسا حربيا متفجرًا عالي الانفجار (145 كجم) تم تصميمه للأختراق أفقيا قبل أن ينفجر داخل السفينة
تم تصميم هذا الصاروخ الروسي لهزيمة السفن المعادية التي تصل ازاحتها إلى
5000 طن
لذلك يجب أن يكون فعال ضد الفرقاطات والمدمرات الصغيرة

مشاهدة المرفق 265695

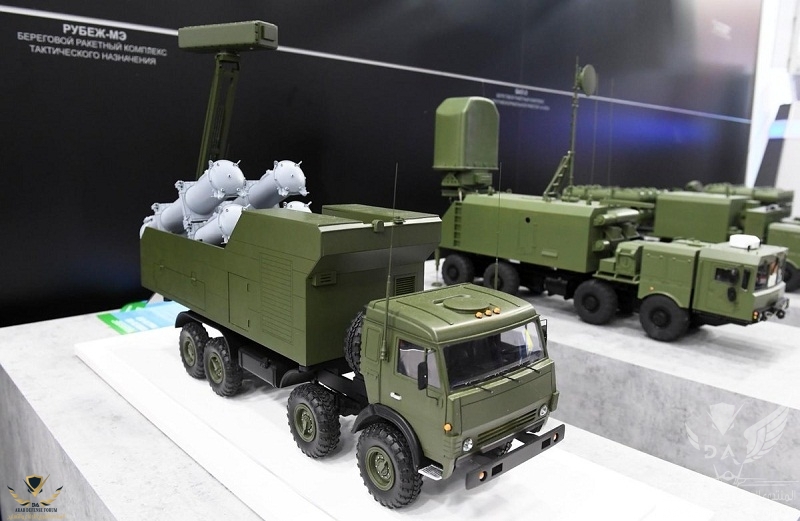

يحتوي Kh-35UE على نظام ملاحة بالقصور الذاتي مع توجيه راداري نشط في المرحلة النهائية
يحلق الصاروخ على ارتفاع 10-15 مترا فوق السطح وفي المرحلة النهائية ينزل الصاروخ إلى 3-5 أمتار
من أجل التغلب على أنظمة الدفاع المعادية ويحلق بسرعة دون سرعة الصوت من 950-1010 كم / ساعة

مشاهدة المرفق 265696

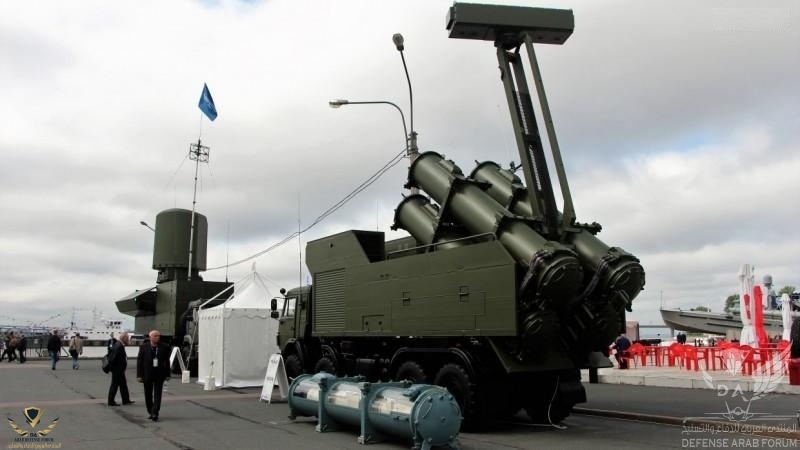

ومع ذلك ،تشير التقديرات إلى أنه بسبب سرعته يمكن اعتراضه بسهولة ،خاصة من خلال أنظمة الدفاع البحري المتقدمة
يطلق نظام الدفاع الساحلي Rubezh-ME صواريخه بزاوية ثابتة ويمكن إطلاق الصاروخ الأخر بعد عدة ثوان من أطلاق الأول
كما تمتلك صواريخ
Kh-35UE الروسية الخاصة بالمنظومة الساحلية قدرة ثانوية ضد الأهداف الأرضية

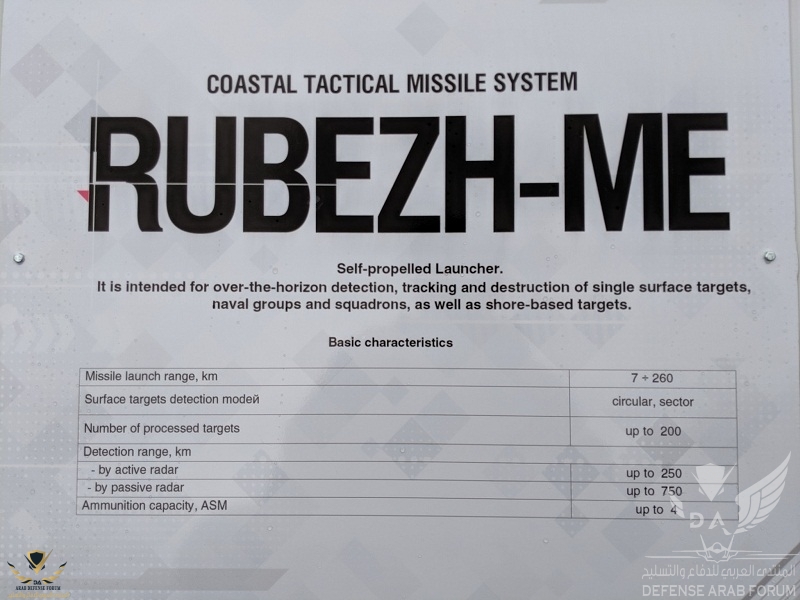

يتم تجهيز مركبة الإطلاق بواسطة رادار نشط من Mineral-ME1 مع نطاق كشف يبلغ 250 كم
أو رادار Mineral-ME2 مع نطاق كشف 750 كم يمكن لكل من هذه الرادارات
اكتشاف ما يصل إلى
200 هدف في وقت واحد

مشاهدة المرفق 265690

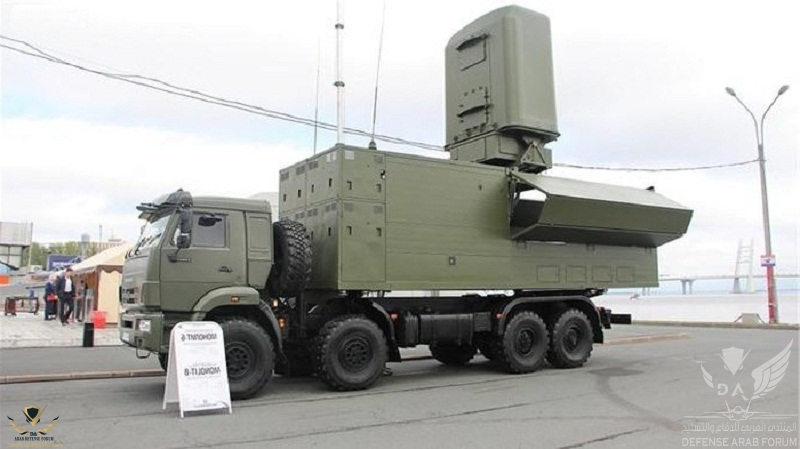

يتم تشغيل مركبة الإطلاق بواسطة طاقم من
2 بما في ذلك القائد والسائق ويتم توفير نظام حماية NBC للطاقم
تشتمل البطارية من
Rubezh-ME على ما يصل إلى 8 مركبات قاذفة و مركز قيادة متنقل مجهز برادار Monolith-B
وهي مبنية على نفس هيكل الشاحنة العسكرية كاماز 8 × 8 يتم دعم كل مركبة قاذفة بواسطة
مركبة إعادة تحميل مرتبطة بها مزودة برافعة وتحمل صواريخ إعادة التحميل


مشاهدة المرفق 265688

يمكن توفير بيانات الإطلاق من مصادر خارجية بما في ذلك الرادارات الساحلية أو أنظمة الدفاع الساحلية الأخرى
أو
السفن الحربية
ويمكن لبطارية Rubezh-ME إطلاق ما يصل إلى 32 صاروخًا مضادا للسفن وهذا بلا شك
كافي لجعل سفن العدو
تتخبط في البحار وبمجرد إطلاق الصواريخ من المنظومة المرعبة
يستغرق الأمر
30 الى 40 دقيقة لإعادة تحميل مركبات الإطلاق

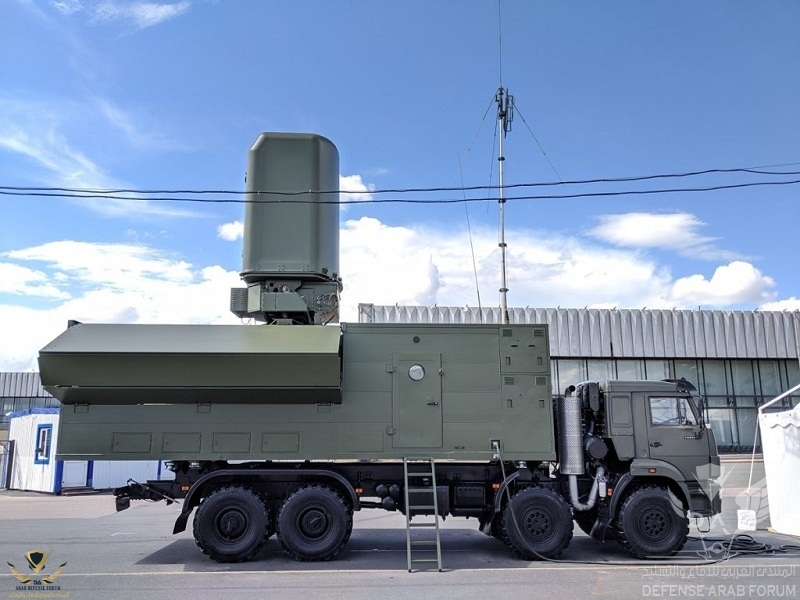

مشاهدة المرفق 265693

الصاروخ

الطول 4.4 م القطر 0.42 م

الوزن 670 كجم وزن الرأس 145 كجم

نوع الرأس HE-FRAG المدى 260 كم


المنتدى العربي للدفاع والتسليح
Saudi silent @Saudi silent

الي هو انا يعني
موضوع رائع اخي نتمنى تعمل موضوع حول نظام الدفاع الساحلي YJ-62 الصيني .

مجهود محترم صراحه منك ومواضيع منظمه ومتعوب فيها
بالنسبه للمنظومه لا تصنف انها نسخه تصديريه من Bal-E بل نفسها لكن بمميزات وعيوب , حركيه اكبر وسهوله فى نشرها اقل تكلفه نظرا لانها على مركبه واحده على عكس Bal على 3 مركبات لكن مع عدد اقل من الصواريخ وبالتالى عدد اقل من الاهداف للاشتباك وهو ما يمكن تعويضه
فى حال نشر فوج كامل من المنظومه مكونه من 8 مركبات بمجموع 32 صاروخ
النظام يستخدم نفس الصاروخ kh-35UE لا يوجد اى تغيير والعميل الاول من المرجح ان يكون وزاره الدفاع الروسيه
As explained by RIA Novosti, one of the leaders of the enterprise, Viktor Komardin, the latest development was carried out by the enterprise initiatively, negotiations are currently underway with the Ministry of Defense to conclude a contract.
“The advantage of the Rubezh compared to the Ball in the first one is that this complex is 2.5 times cheaper than its previous counterpart. It is located on one car, and at the same time it has the same missiles - Uranus (X-35 UE), "said Komardin.
