إن نظام SLUFAE هو نظام MLRS ذاتي الدفع مصمم في الأساس لهدم حقول الألغام
بدأ المشروع في منتصف السبعينيات من قبل الجيش الأمريكي و البحرية
وكان العميل الأساسي هو سلاح مشاة البحرية الأمريكية




تم اختباره على نطاق واسع في عام 1976 حتى عام 1978 وعلى الرغم من أن نتائجه اعتبرت مرضية
إلا أنه
لم يتم قبوله أبدا في الخدمة في نهاية المطاف حصلت المجنزرة CATFAE على كل الأهتمام



النظام SLUFAE مشتق من حاملة الصواريخ M752 Lance والهيكل هو في الأساس نفس هيكل M752
ولكن قاذفة عملاقة في الأعلى تجعل من SLUFAE من المستحيل مقارنتها مع أي مركبة أخرى
هذا القاذف على شكل قرص العسل ، ضخم ويحتوي على
30 أنبوب إطلاق بارز بشكل واضح





يتكون الصاروخ XM130 الذي يطلقه SLUFAE من رأس حربي متفجر على شكل وقود في برميل
مدفوع بمحرك صاروخي ويتم تثبيته بواسطة غطاء خلفي دائري
ويبلغ عرض هذه الذخائر
345 مم وطولها 2.38 م ووزنها 45 كجم



على ارتفاع محدد بعد الإطلاق تقوم الصمامات بتفجير الرأس الحربي وتشتت بخار شديد التطاير
والذي يحترق فورا عند
ملامسة الهواء يخلق الانفجار الناتج ضغطا مفرطًا هائلاً وساحقا ،
وهو ما يكفي لتفجير العديد من أنواع الألغام الأرضية
كما تم تطوير
XM130 برأس حربي خامل لأغراض التدريب



كانت XM130 فعالة للغاية أيضا كسلاح مدفعي نظرًا لسرعة ونطاق ومسار صواريخها ومع ذلك
بعد أن تم تصميمها لأغراض الهندسة القتالية فإن نطاقها قصير للغاية
(حوالي
150 مترا فقط ، مما يتطلب من مركبة الإطلاق SLUFAE)
أن تغامر بشكل خطير بالقرب من
هدفها



يتم دفع المركبة بواسطة محرك 6V53T ديزل V6 بقوة 275 حصان وبسرعة 60 كم بنطاق 410 كم
الوزن 12 طن الطول 6 م العرض 2.68 م م الأرتفاع 3 م



تكلفة الوحدة من SLUFAE غير معروفة ، ولكن لم يعد يتم تسويقها على أي حال

الجدير بالذكر هو ان الاتحاد السوفييتي أدخل نظام سلاح قاذف اللهب الثقيل مماثل بأسم TOS-1

★ ملاحظة : لا توجد معلومات متاحة حول دقة الصاروخ XM130 ولا وقت إعادة تحميل النظام SLUFAE

المنتدى العربي للدفاع والتسليح

Saudi silent @Saudi silent

مشاهدة المرفق 253986
إن نظام SLUFAE هو نظام MLRS ذاتي الدفع مصمم في الأساس لهدم حقول الألغام
بدأ المشروع في منتصف السبعينيات من قبل الجيش الأمريكي و البحرية
وكان العميل الأساسي هو سلاح مشاة البحرية الأمريكية

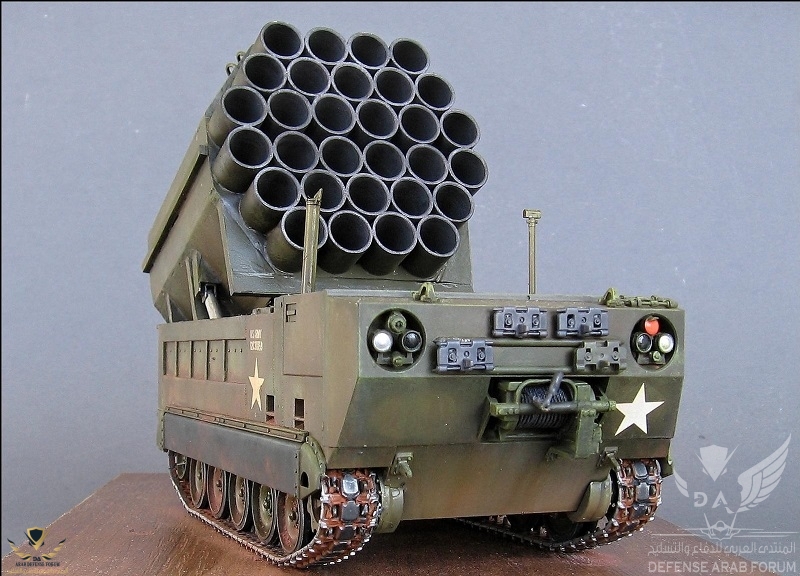

مشاهدة المرفق 253980

تم اختباره على نطاق واسع في عام 1976 حتى عام 1978 وعلى الرغم من أن نتائجه اعتبرت مرضية
إلا أنه
لم يتم قبوله أبدا في الخدمة في نهاية المطاف حصلت المجنزرة CATFAE على كل الأهتمام

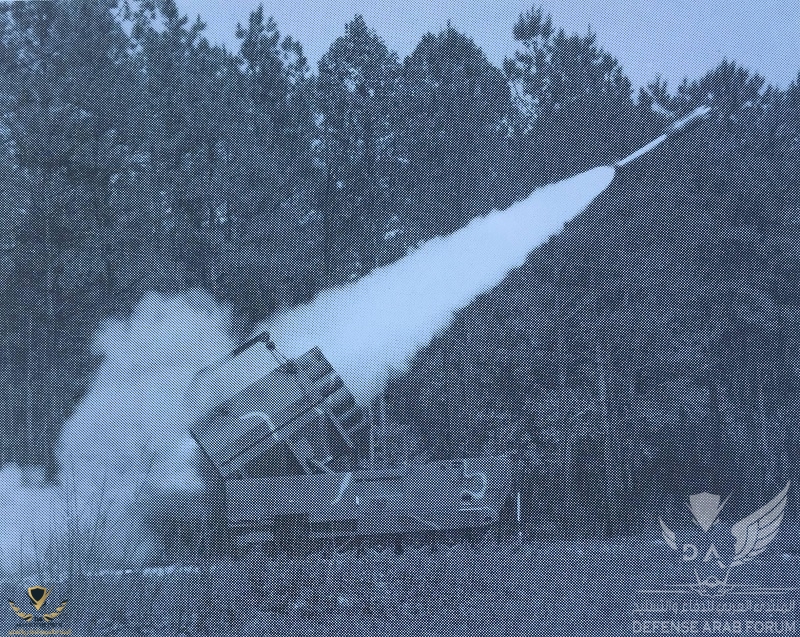

مشاهدة المرفق 253981

النظام SLUFAE مشتق من حاملة الصواريخ M752 Lance والهيكل هو في الأساس نفس هيكل M752
ولكن قاذفة عملاقة في الأعلى تجعل من SLUFAE من المستحيل مقارنتها مع أي مركبة أخرى
هذا القاذف على شكل قرص العسل ، ضخم ويحتوي على
30 أنبوب إطلاق بارز بشكل واضح





يتكون الصاروخ XM130 الذي يطلقه SLUFAE من رأس حربي متفجر على شكل وقود في برميل
مدفوع بمحرك صاروخي ويتم تثبيته بواسطة غطاء خلفي دائري
ويبلغ عرض هذه الذخائر
345 مم وطولها 2.38 م ووزنها 45 كجم

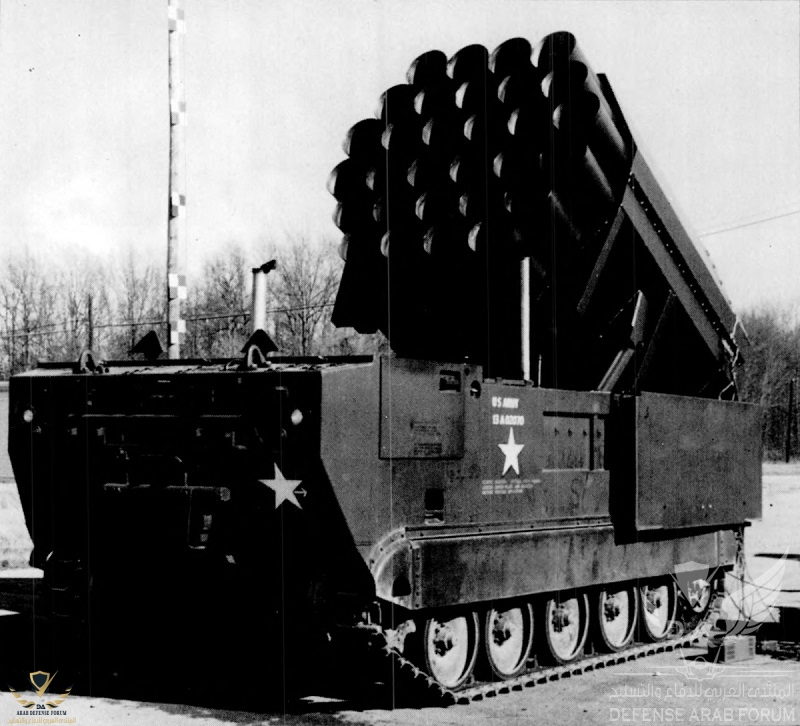

مشاهدة المرفق 253988

على ارتفاع محدد بعد الإطلاق تقوم الصمامات بتفجير الرأس الحربي وتشتت بخار شديد التطاير
والذي يحترق فورا عند
ملامسة الهواء يخلق الانفجار الناتج ضغطا مفرطًا هائلاً وساحقا ،
وهو ما يكفي لتفجير العديد من أنواع الألغام الأرضية
كما تم تطوير
XM130 برأس حربي خامل لأغراض التدريب

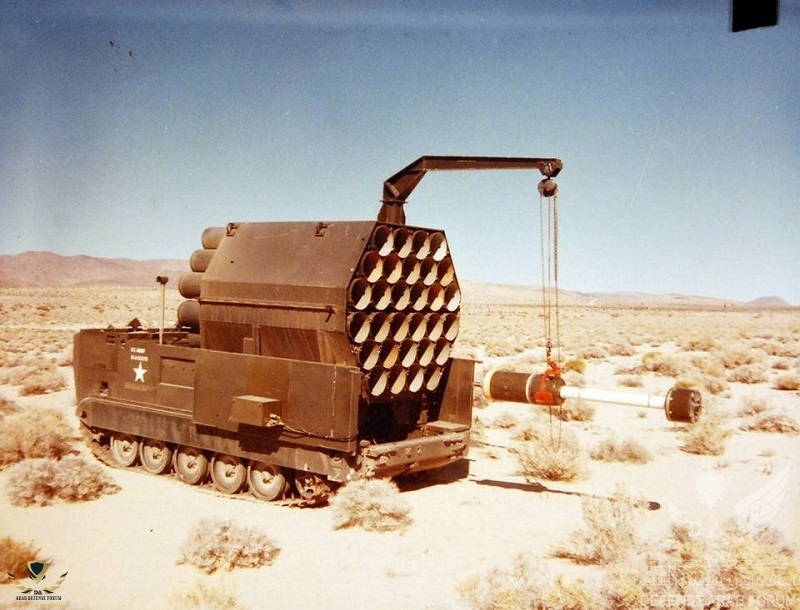

مشاهدة المرفق 253983

كانت XM130 فعالة للغاية أيضا كسلاح مدفعي نظرًا لسرعة ونطاق ومسار صواريخها ومع ذلك
بعد أن تم تصميمها لأغراض الهندسة القتالية فإن نطاقها قصير للغاية
(حوالي
150 مترا فقط ، مما يتطلب من مركبة الإطلاق SLUFAE)
أن تغامر بشكل خطير بالقرب من
هدفها

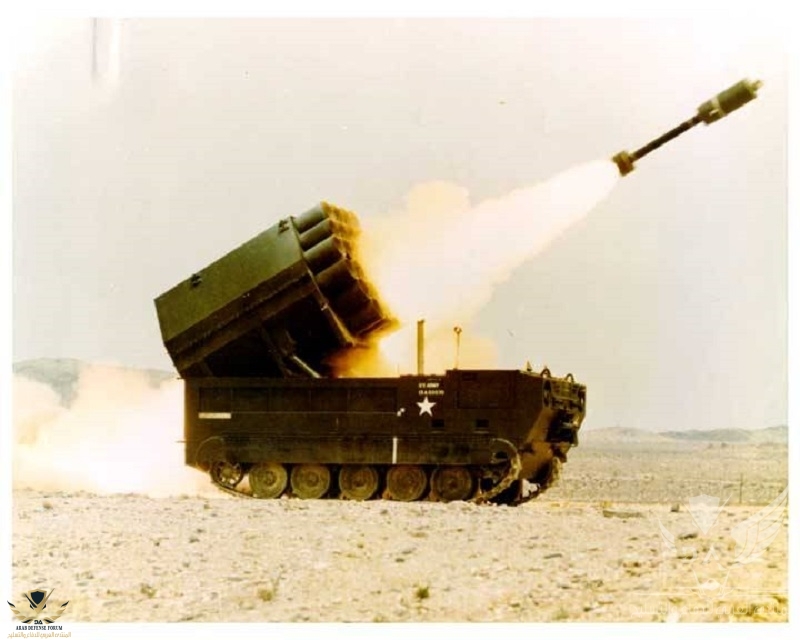

مشاهدة المرفق 253982

يتم دفع المركبة بواسطة محرك 6V53T ديزل V6 بقوة 275 حصان وبسرعة 60 كم بنطاق 410 كم
الوزن 12 طن الطول 6 م العرض 2.68 م م الأرتفاع 3 م

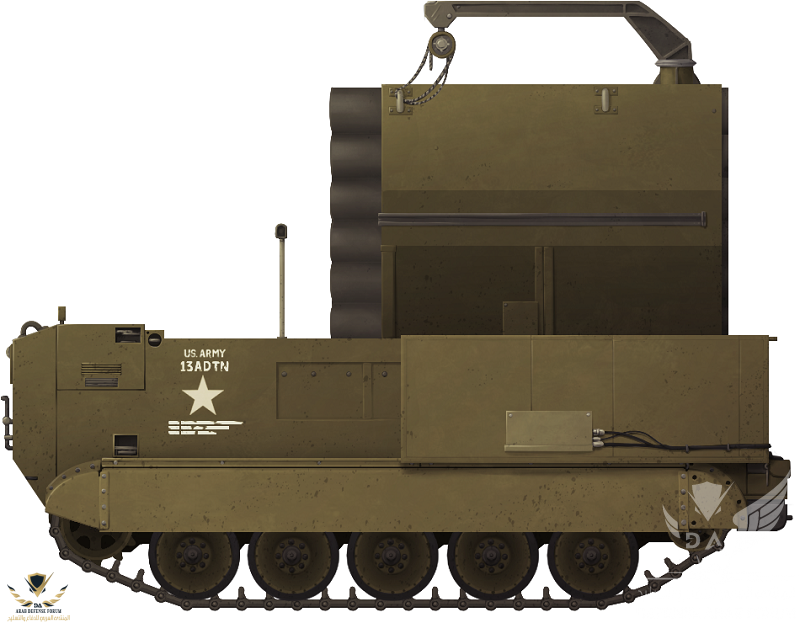

مشاهدة المرفق 253984

تكلفة الوحدة من SLUFAE غير معروفة ، ولكن لم يعد يتم تسويقها على أي حال

الجدير بالذكر هو ان الاتحاد السوفييتي أدخل نظام سلاح قاذف اللهب الثقيل مماثل بأسم TOS-1

★ ملاحظة : لا توجد معلومات متاحة حول دقة الصاروخ XM130 ولا وقت إعادة تحميل النظام SLUFAE

المنتدى العربي للدفاع والتسليح

Saudi silent @Saudi silent

ابداعات الحرب الباردة مافي زيها.

الانظمة الامريكية المضادة للألغام اصبحت اكثر اعتمادات على دبابات القتال الرئيسية لهذه المهام ..... مثال M1150 ABV




وكان العميل الأساسي هو سلاح مشاة البحرية الأمريكية
بعض المشاريع لبسوها شراعي

الهدف منها بهذا المدى الصغير تطهير منطقة لنزول القوات من السفن ....
أو مايسمى رأس جسر في العرف العسكري ولذا تعد ممتازة للغرض الذي تستخدم له.

الهدف منها بهذا المدى الصغير تطهير منطقة لنزول القوات من السفن ....
أو مايسمى رأس جسر في العرف العسكري ولذا تعد ممتازة للغرض الذي تستخدم له.
اتمنى اعادتها للخدمة بمدى اكبر بسبب واحد فقط ( كثافتها النارية )

المدى غير مهم لانها تستخدم لتطهير حقول الألغام فطبيعي يكون مداها قصير جداً
يمكن ايضآ استخدامه كسلاح مدفعي ضد المشاة ( لديه قوة تدميرية هائلة )
لذلك لو المدى يتخطى الــ6 كم بيكون جحيم بحق لمشاة العدو

يمكن ايضآ استخدامه كسلاح مدفعي ضد المشاة ( لديه قوة تدميرية هائلة )
لذلك لو المدى يتخطى الــ6 كم بيكون جحيم بحق لمشاة العدو
في سوريا استخدمت ur 77 كمدفعية



التعديل الأخير:
قوة تدميرية هائلة ! مطلوبة وبشدة اظن الــ TOS تؤدي نفس الغرض ولكن يعيبها المدى
هذه صُنعت للفتح ثغرات في حقول الالغام
وليست راجمة مثل tos
وهذه مداها اقل من التوس (امتار فقط)
وتسخدم خرطوم متفجرات يطلق بوأسطة صاروخ لتفجير الالغام


هذه صُنعت للفتح ثغرات في حقول الالغام
وليست راجمة مثل tos
وهذه مداها اقل من التوس (امتار فقط)
وتسخدم خرطوم متفجرات يطلق بوأسطة صاروخ لتفجير الالغام

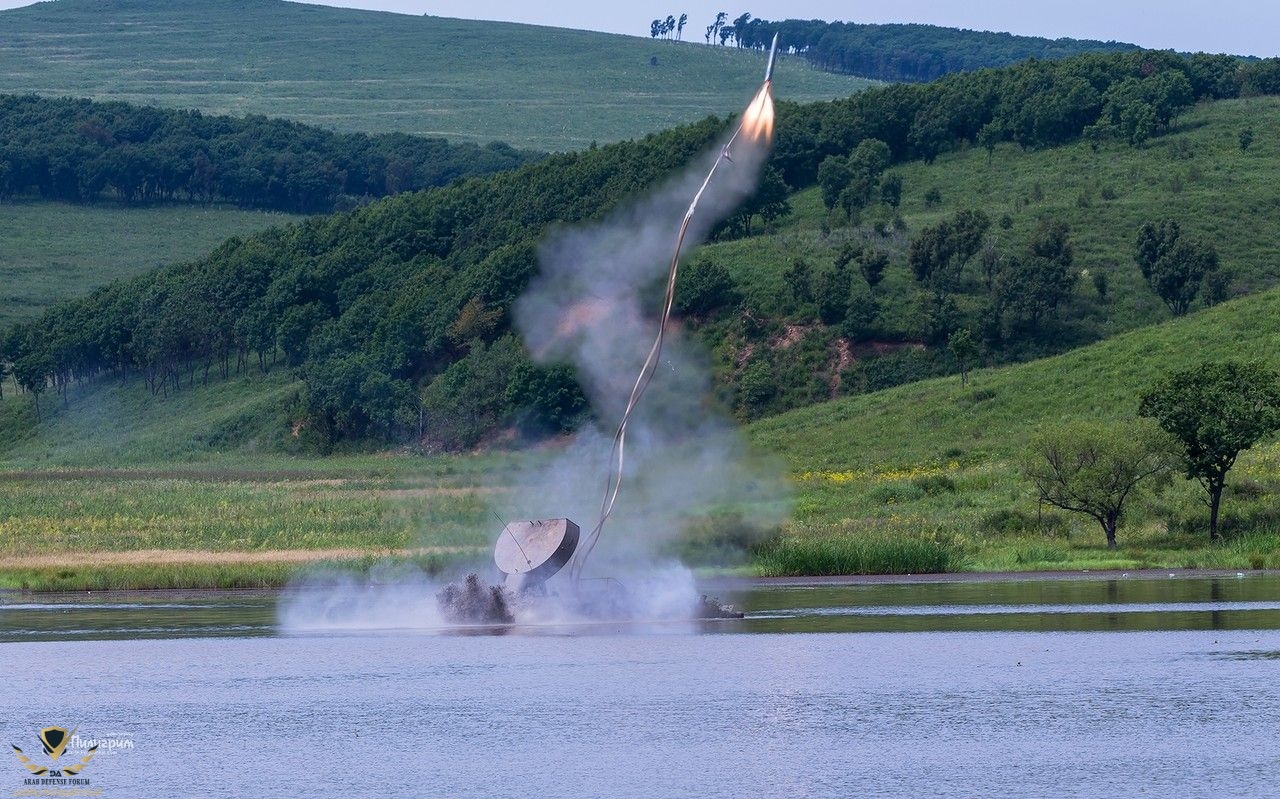

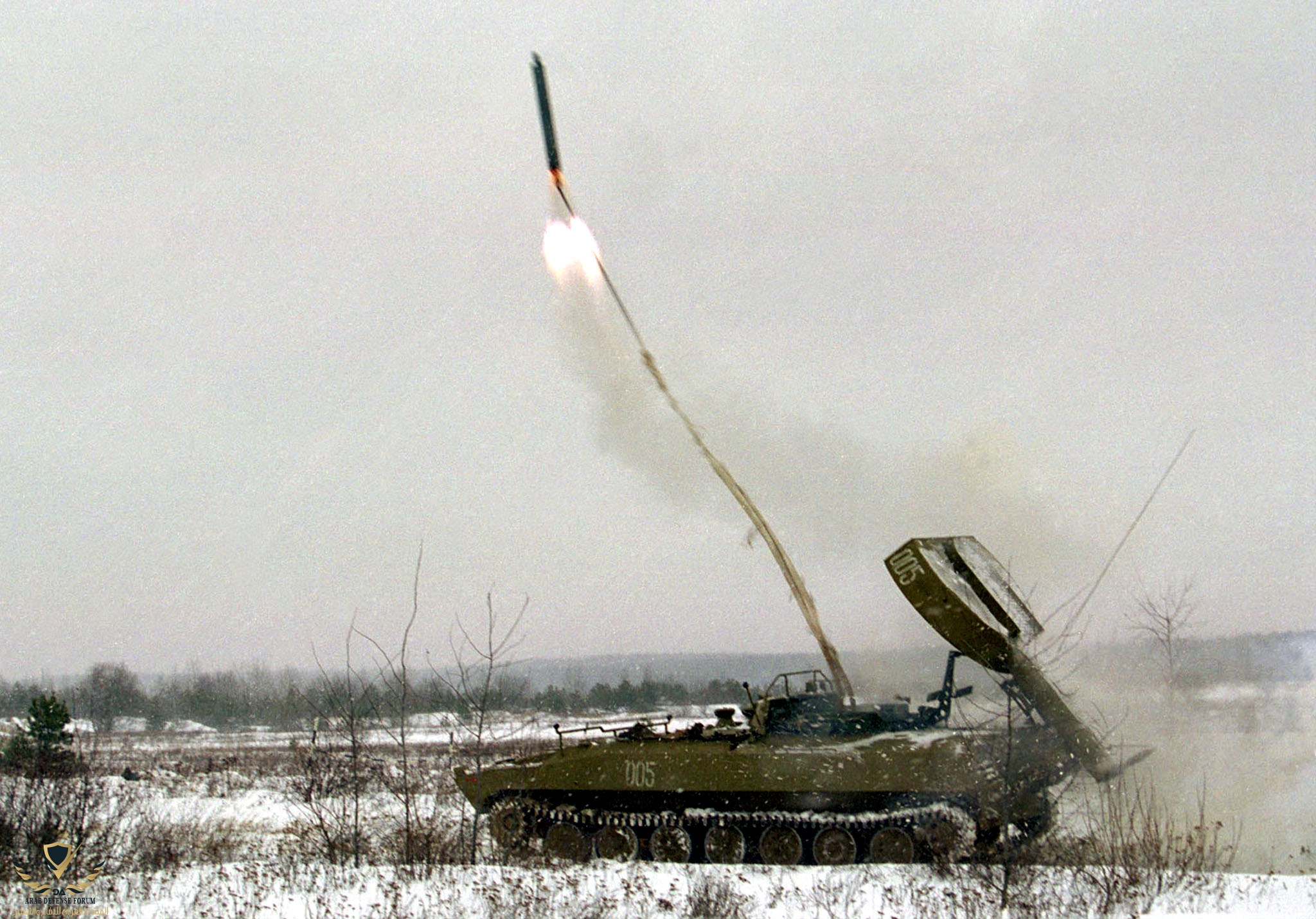

مشاهدة المرفق 254050مشاهدة المرفق 254051

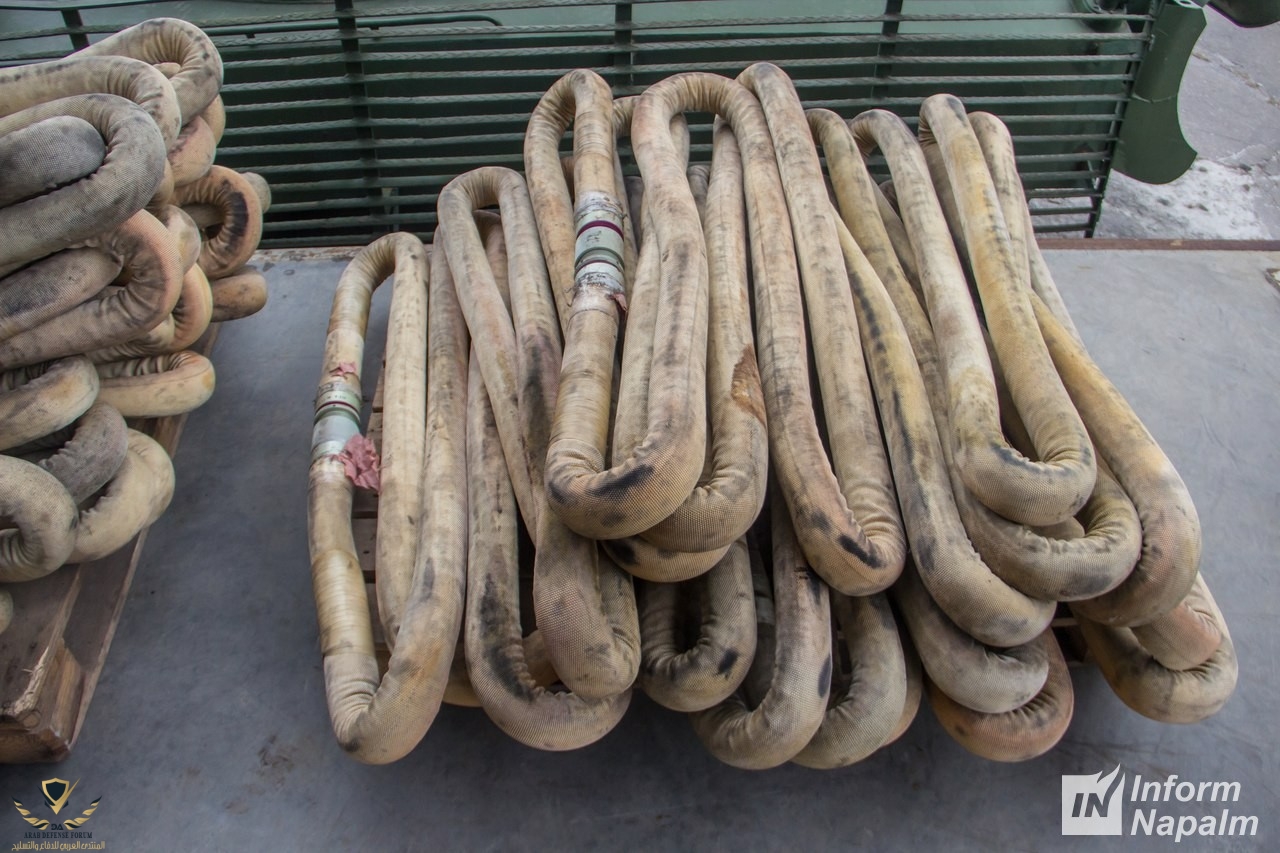

مشاهدة المرفق 254056
لوهلة ظننتها صناعة سورية ربما لأنني لم اراها سابقآ

يمكن ايضآ استخدامه كسلاح مدفعي ضد المشاة ( لديه قوة تدميرية هائلة )
لذلك لو المدى يتخطى الــ6 كم بيكون جحيم بحق لمشاة العدو
قوة تدميرية هائلة ! مطلوبة وبشدة اظن الــ TOS تؤدي نفس الغرض ولكن يعيبها المدى

Tos مداها 6 كيلو متر في النسخه الأولى و الثانيه 10 كم
