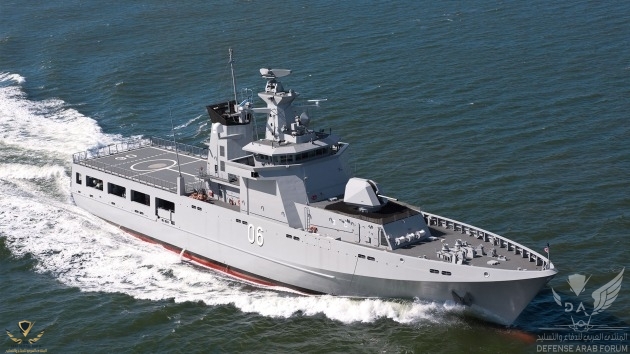

زوارق الدوريات البحرية من فئة Arafura هي جيل جديد من السفن يتم بنائها لصالح البحرية الأسترالية بكلفة تقدر ب 3.6 مليار دولار.
تهدف سفن OPV الجديدة لاستبدال زوراق الدورية من طراز Armidale class و Cape class بالإضافة سفن المسح من طراز Leeuwin class و سفن صائدات الألغام من طراز Huon class حسب مشروع Sea 1180
من المتوقع ان تدخل السفن الجديدة الخدمة ابتداء من عام 2022 مع إنزال اول سفينة في عام 2021.
تتميز هذه الفئة من ال OPV بتعدد الأدوار من مهام الدورية البحرية و المهام الشرطية بجانب عمليات صيد الألغام و المسح و عمليات الإغاثة في الكوارث و دوريات مصائد الأسماك.
سوف تعمل OPV لدى قوة الحدود البحرية الأسترالية و وحدات الدفاع الأسترالية و الشركاء الاقليميين.
تطوير المشروع :
يتم تطوير المشروع من قبل شركة Lürssen الالمانية من خلال فرعها في استراليا.
تم إرساء المشروع في عام 2017 مع بدأ تصنيع اول سفينتين في عام 2018.
سوف يتم بناء عدد 12 سفينة من هذا الطراز حيث يتم بناء اول سفينتين في حوض السفن التابع لشركة ASC بينما السفن المتبقية سوف يتم بناء الباقي في حوض السفن التابع لشركة Civmec.
تصميم و مميزات الفئة :

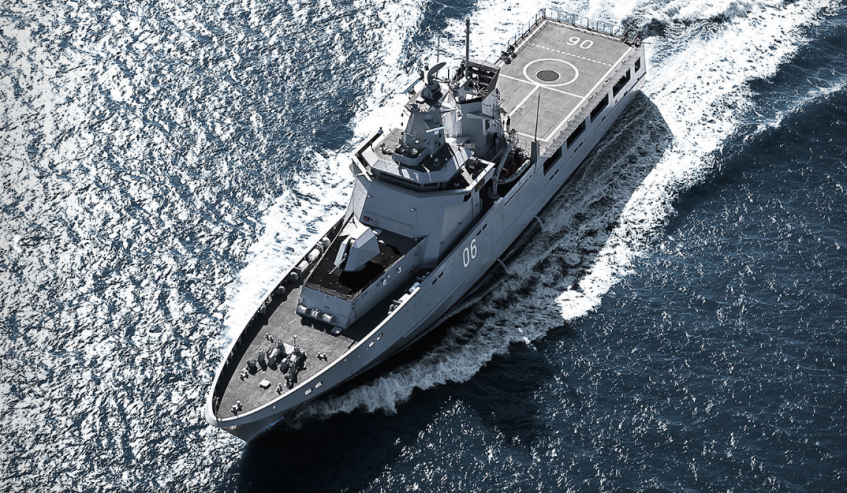

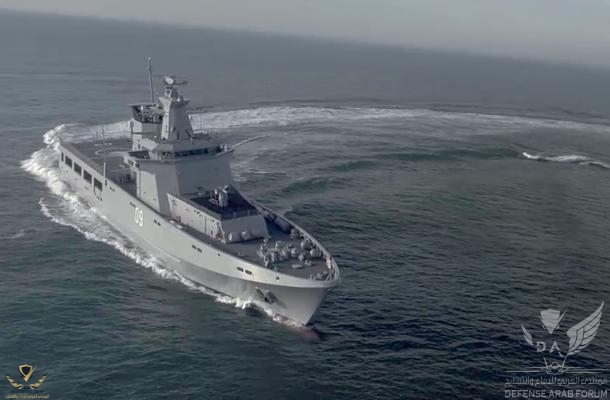

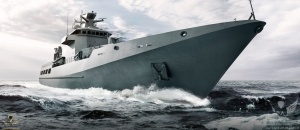

الفئة مبنية على منصة Lürssen OPV80.
سيحتوي السطح الخلفي الواسع على مساحة كافية لستيعاب ثلاثة قوارب مطاطية (RHIB).
يمكن إطلاق زورقين بطول 8.5 م من جانب السفينة بينما يمكن إطلاق زورق بحري بطول 10.5 م من مؤخرة السفينة.

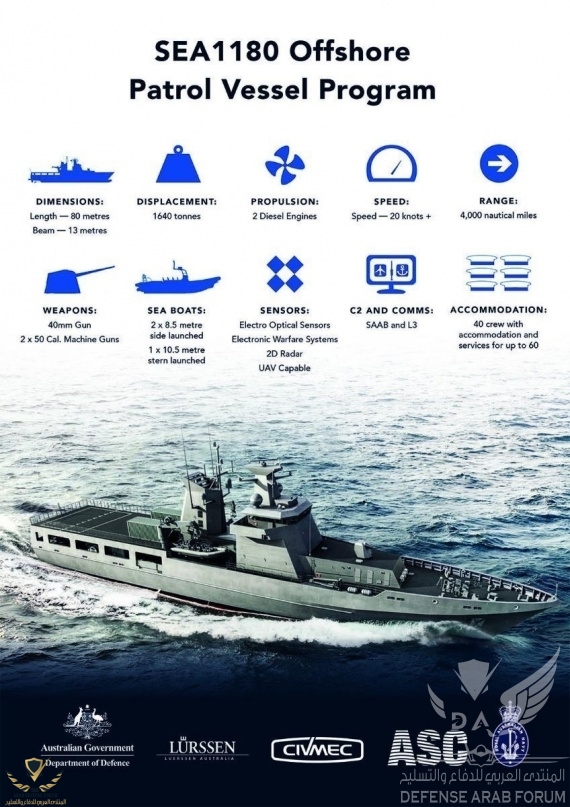

سيبلغ طول 80 متر و عرضها 13 متر و غاطس 4 متر.
ستكون إزاحة السفن 1640 طنًا.
يتم تشغيلها عن طاقم مكون من 40 فردا و بإمكانها حمل اكثر من 60 راكبا.
تسليح و إلكترونيات الفئة :

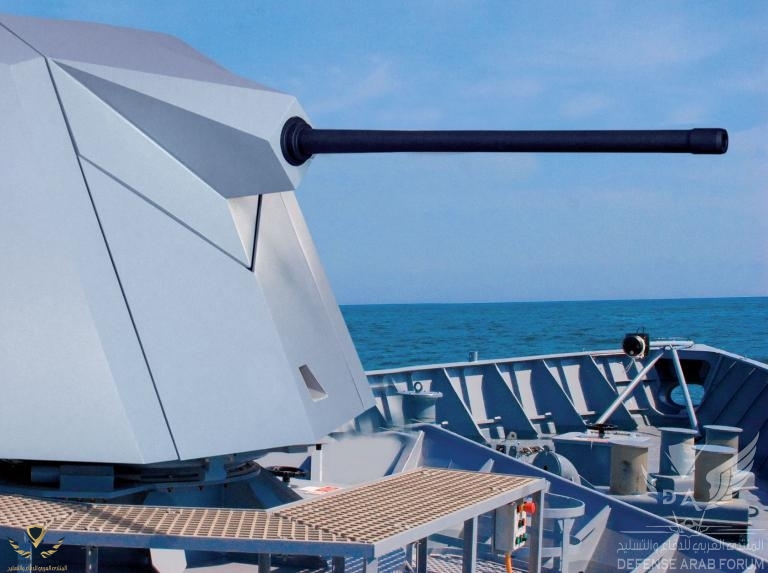

تتسلح بشكل اساسي بمدفع من طراز Leonardo Oto Marlin 40 mm بالإضافة إلى رشاشين من عيار 50.

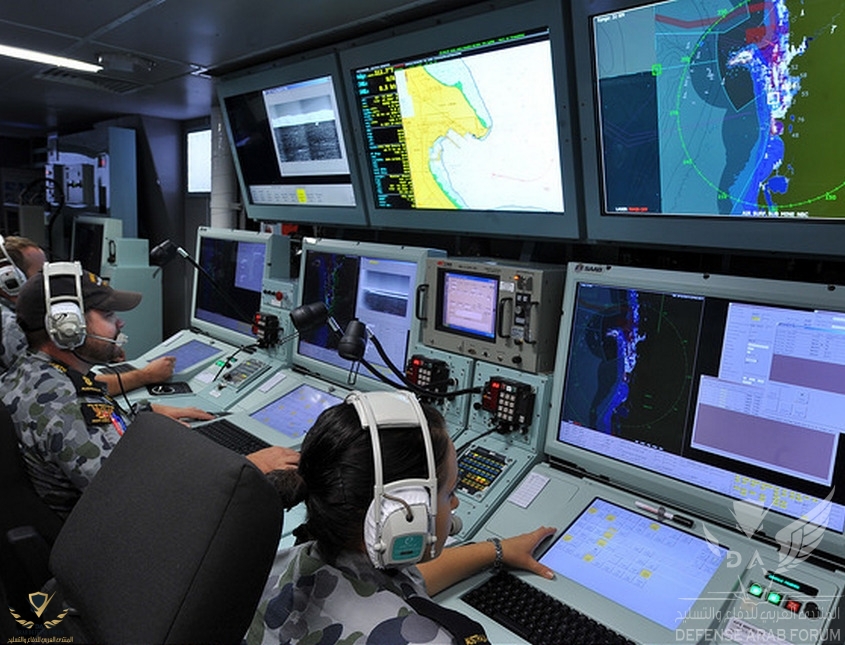

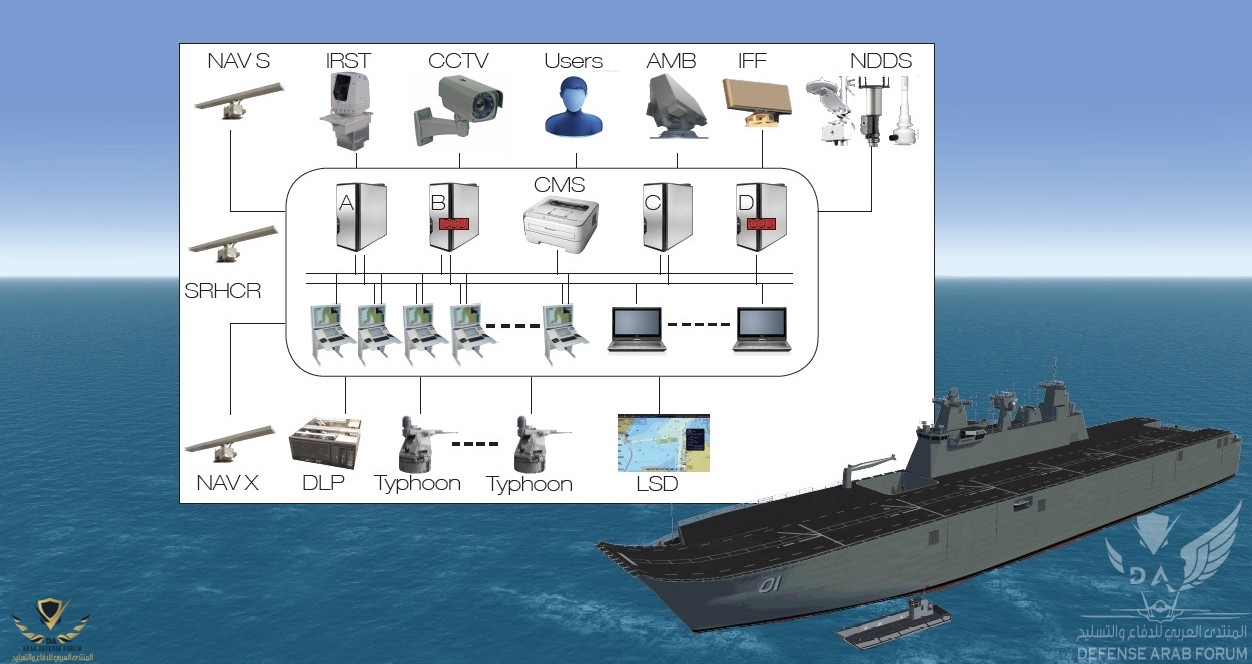

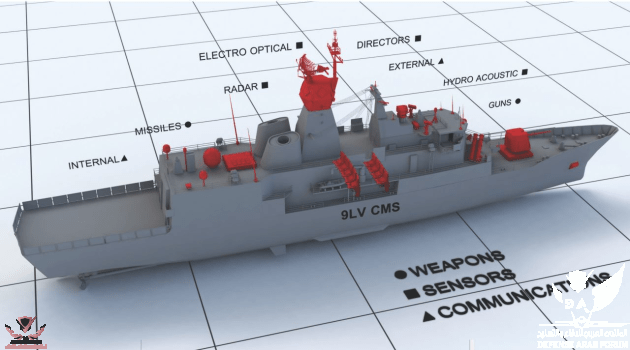

سوف يتم تزويدها بنظام إدارة قتال من طراز 9LV المتقدم من شركة SAAB Australia.

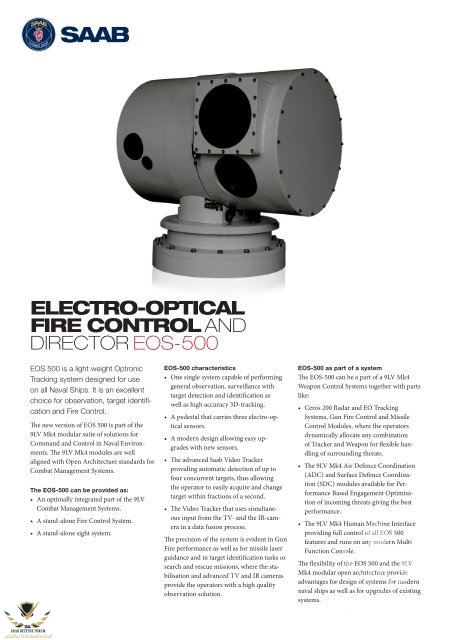

سوف يتم تزويدها بنظام تحكم ناري من طراز EOS500 electro-optical fire control director

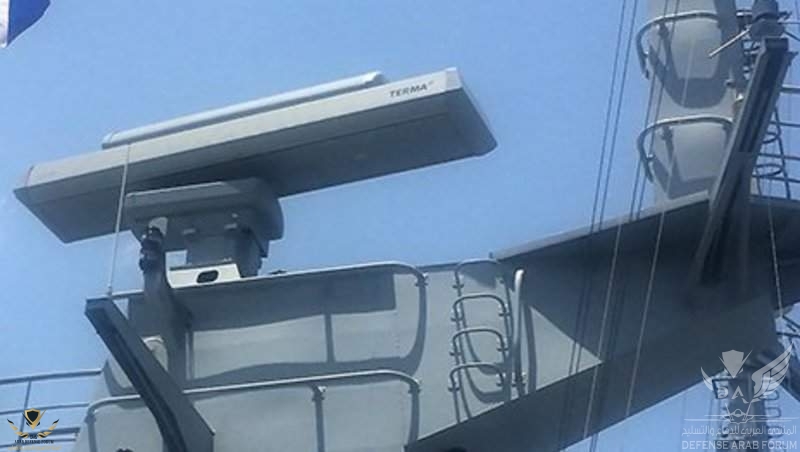

سوف يتم تزويدها برادار ثنائي الأبعاد من طراز Terma SCANTER 6002

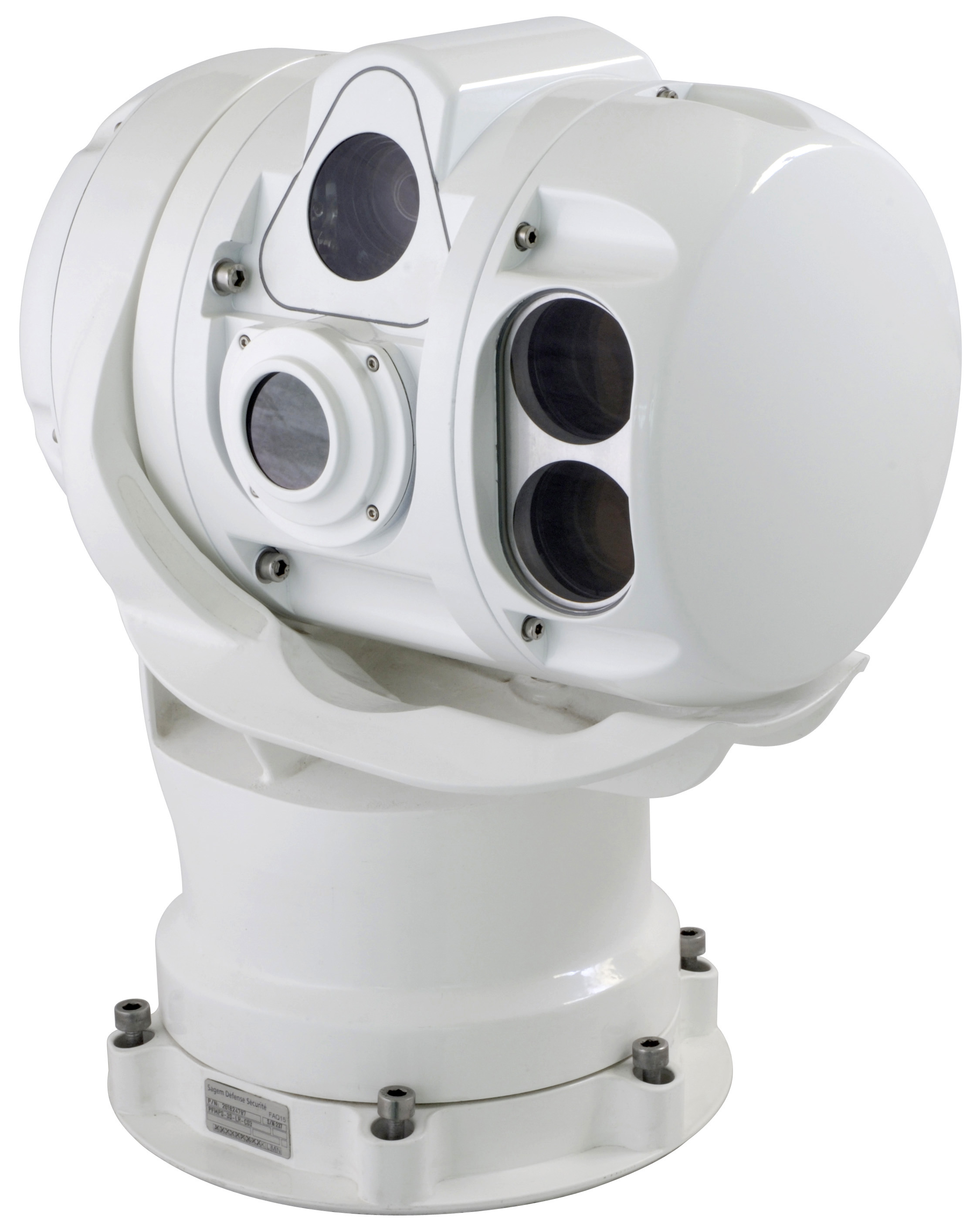

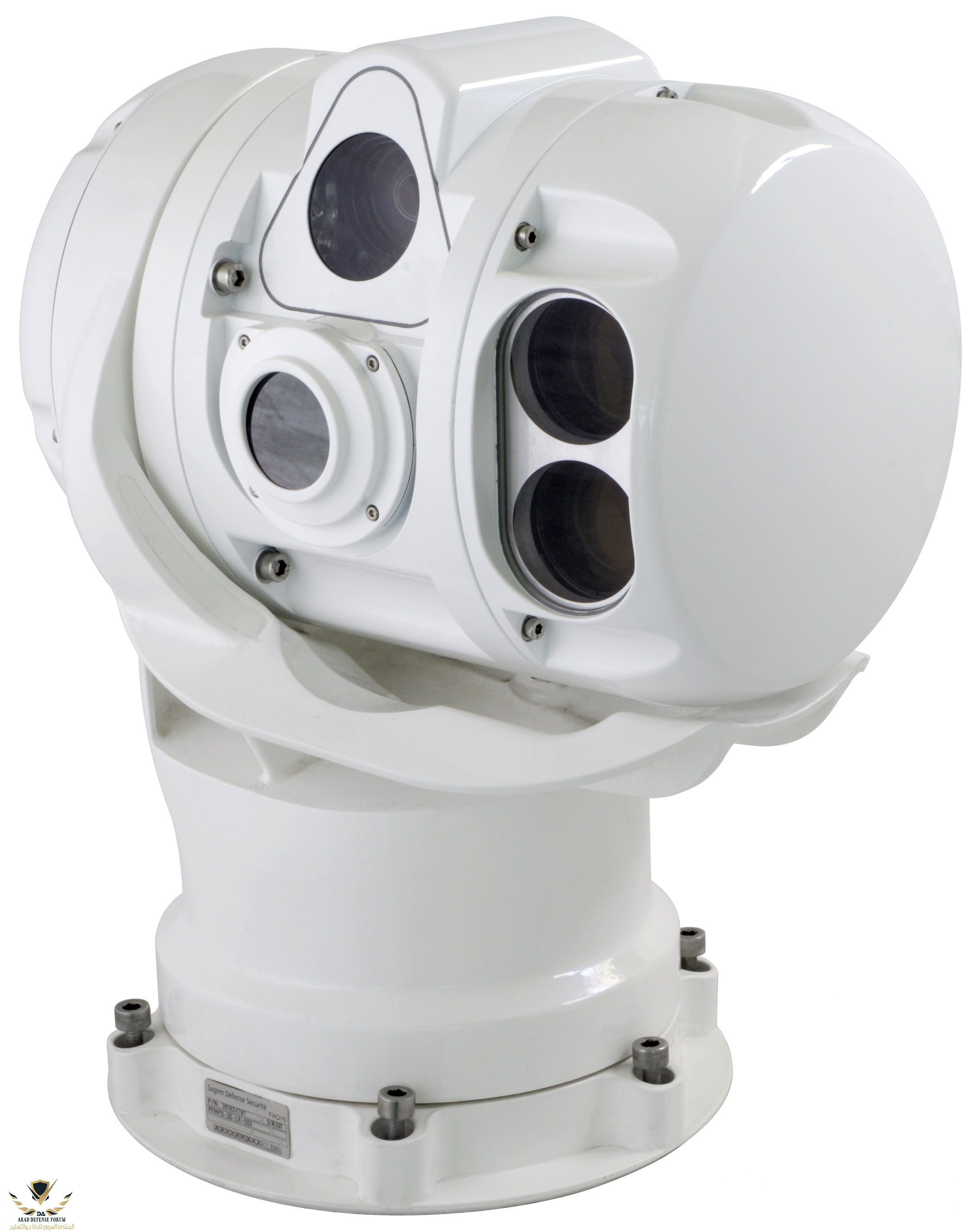

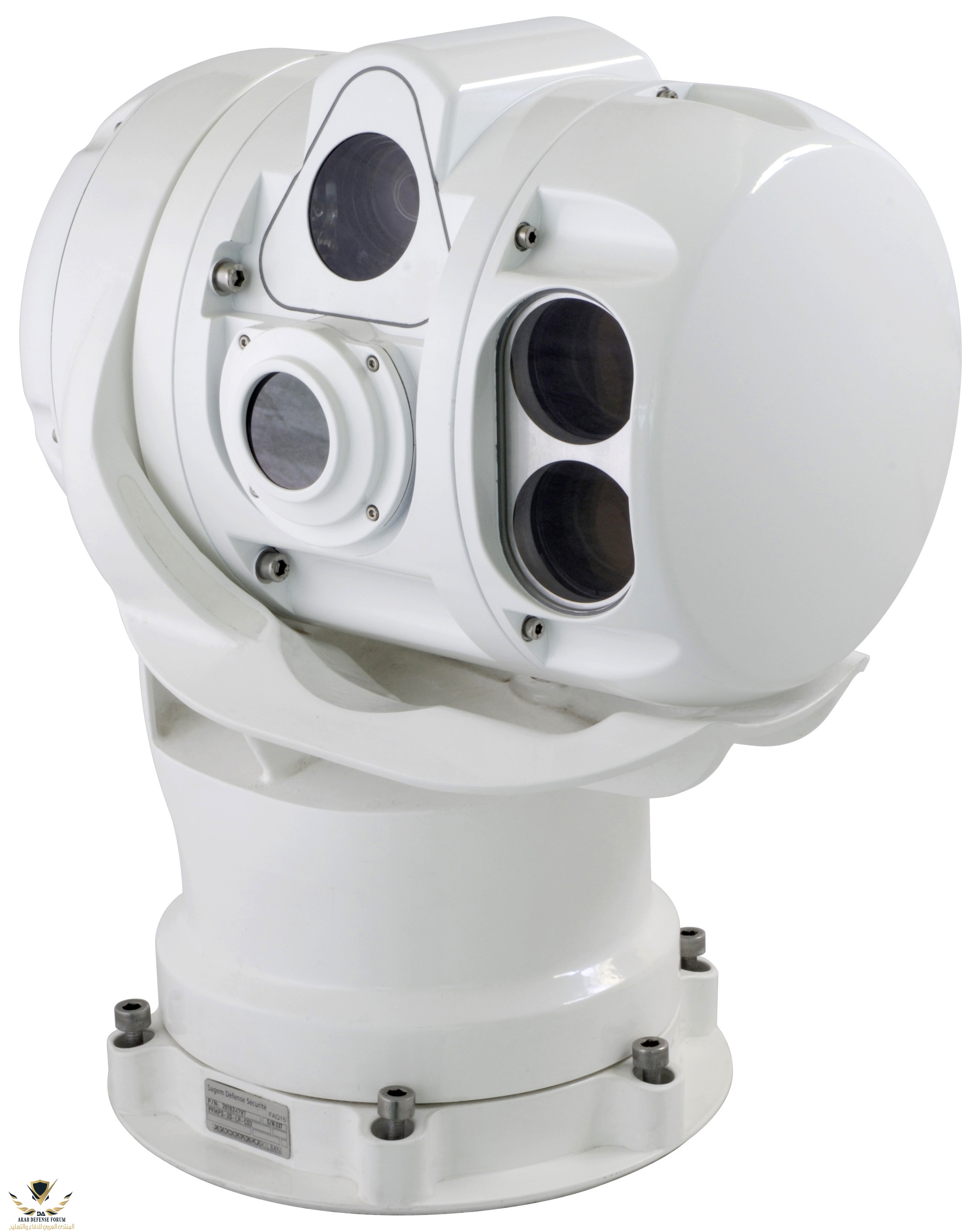

سوف يتم تزويدها بنظام مراقبة كهربائي بصري متعدد للسيطرة على النيران من طراز Safran Vigy Engage
سوف يتم تزويدها بجناح خاص للطائرات بدون طيار
الدفع و المحركات :
سوف يتم تزويدها بمحركين ديزل من طراز MTU 16V 1163 M74R بقوة دفع تصل إلى 8,500kW
السرعة القصوى للسفن سوف تبلغ 20kt و المدى الأقصى هو 4000nm
تهدف سفن OPV الجديدة لاستبدال زوراق الدورية من طراز Armidale class و Cape class بالإضافة سفن المسح من طراز Leeuwin class و سفن صائدات الألغام من طراز Huon class حسب مشروع Sea 1180
من المتوقع ان تدخل السفن الجديدة الخدمة ابتداء من عام 2022 مع إنزال اول سفينة في عام 2021.
تتميز هذه الفئة من ال OPV بتعدد الأدوار من مهام الدورية البحرية و المهام الشرطية بجانب عمليات صيد الألغام و المسح و عمليات الإغاثة في الكوارث و دوريات مصائد الأسماك.
سوف تعمل OPV لدى قوة الحدود البحرية الأسترالية و وحدات الدفاع الأسترالية و الشركاء الاقليميين.
تطوير المشروع :
يتم تطوير المشروع من قبل شركة Lürssen الالمانية من خلال فرعها في استراليا.
تم إرساء المشروع في عام 2017 مع بدأ تصنيع اول سفينتين في عام 2018.
سوف يتم بناء عدد 12 سفينة من هذا الطراز حيث يتم بناء اول سفينتين في حوض السفن التابع لشركة ASC بينما السفن المتبقية سوف يتم بناء الباقي في حوض السفن التابع لشركة Civmec.
تصميم و مميزات الفئة :
الفئة مبنية على منصة Lürssen OPV80.
سيحتوي السطح الخلفي الواسع على مساحة كافية لستيعاب ثلاثة قوارب مطاطية (RHIB).
يمكن إطلاق زورقين بطول 8.5 م من جانب السفينة بينما يمكن إطلاق زورق بحري بطول 10.5 م من مؤخرة السفينة.
سيبلغ طول 80 متر و عرضها 13 متر و غاطس 4 متر.
ستكون إزاحة السفن 1640 طنًا.
يتم تشغيلها عن طاقم مكون من 40 فردا و بإمكانها حمل اكثر من 60 راكبا.
تسليح و إلكترونيات الفئة :
تتسلح بشكل اساسي بمدفع من طراز Leonardo Oto Marlin 40 mm بالإضافة إلى رشاشين من عيار 50.
سوف يتم تزويدها بنظام إدارة قتال من طراز 9LV المتقدم من شركة SAAB Australia.
سوف يتم تزويدها بنظام تحكم ناري من طراز EOS500 electro-optical fire control director
سوف يتم تزويدها برادار ثنائي الأبعاد من طراز Terma SCANTER 6002
سوف يتم تزويدها بنظام مراقبة كهربائي بصري متعدد للسيطرة على النيران من طراز Safran Vigy Engage
سوف يتم تزويدها بجناح خاص للطائرات بدون طيار
الدفع و المحركات :
سوف يتم تزويدها بمحركين ديزل من طراز MTU 16V 1163 M74R بقوة دفع تصل إلى 8,500kW
السرعة القصوى للسفن سوف تبلغ 20kt و المدى الأقصى هو 4000nm
