زوارق الدوريه فئه الأفق Al-Ofouq-class

Jabbber

عضو
إنضم
17 يوليو 2017
المشاركات
13,543
التفاعل
32,030 368 1
الدولة
Oman
فنجان قهوة


تاريخ اليوم 20/3/2020 يوم الجمعه وقد أغلقت جميع دور العبادة في دول الخليج العربي حيث الغيت الجمع والجماعات وأغلقت المساجد والعامه ملتزمون وفي منازلهم لا يخرجون الا لقضاء بعض الحاجيات الضرورية وقد نزل الجيش في دول عربيه أخرى للحرص على منع التجوال ودول أوربيه أصبحت واقعه في مستنقع فايروس كورونا كأيطاليا وأسبانيا والموتى بالآلاف على مستوى العالم
(وباء فايروس كورونا)

للذكرى ...


مشروع زوارق الدوريه فئه الأفق
Al-Ofouq-class patrol vessel



*مشروع زوارق الدوريه فئه الأفق هو مشروع لتزويد البحريه السلطانيه العمانيه بعدد أربعه زوارق دوريه حديثه تستخدم للدوريه والمراقبه

*الزوراق خاليه تماما من أي سلاح صاروخي ويتالف تسليحها من المدافع فقط ولكن بالامكان تجهيزها بقدرات صاروخيه


1: السيب Z20 دخلت الخدمه عام 2015


2 :شناص Z21 دخلت الخدمه عام 2015


3 : سدح Z22 دخلت الخدمه عام 2016


4: خصب Z23 دخلت الخدمه عام 2016


* تم أنتاج هذه الزوارق من قبل الشركه السنغافوريه
(Technologies Marine (ST Marine

*بلغت كلفه هذا المشروع 700مليون دولار شامل الدعم اللوحستي والتدريب عام 2012


الطول :75متر
العرض :10.8متر
الغاطس :3.3متر
الازاحه :1250طن
الطاقم : 60 فرد وضابط


* الزوارق مجهزة بمهبط مروحيات لدعم عمليات المراقبه وكذلك تستطيع أطلاق طائرات مسيرة


*الزوارق الاربعه مجهزة بقاربين للأعتراض السريع RHIBs يمكن تجهيزها وانزالها بسهوله لدعم أعمال الدوريه والاعتراض

****


الأستشعار والرصد

تمتلك تلك الزوارق حزمه من أجهزة الرصد والاستشعار المتقدمه تتوافق مع طبيعه عملها ونذكر منها


Thales TACTICOS
raytheon IBND
Vigile ESM
Thales Variant 2D radar
STIR 1.2 EO Mk2
Lacroix Sylena soft-kill decoy system


****

TACTICOS CMS

نظام للقيادة والسيطرة
يدير ويدعم النظام الاعمال المضادة للاهداف الجويه وكذلك السطحية والحرب المضادة للغواصات و يدعم النظام الحرب الإلكترونية من خلال توفير رؤيه للواقع المحيط بالقطعه البحريه للطاقم من خلال جميع أجهزة الأستشعار تقييم التهديدات المحتمله والتعامل معها


raytheon IBND

نظام IBNS هو مزيج من الأنظمة المترابطة التي تسهل الوصول المركزي للمعلومات التي يتم تلقيها من جميع المستشعرات الموجودة بالسفينه ونظام القيادة والسيطرة

* هي مجهزة بالعديد من الميزات مثل عرض الخرائط الإلكترونية لتواجد القطع البحريه ونظام المعلومات وعرض بيانات رادار البحث السطحي ، وتخطيط المسار والمتابعة التلقائية للأهداف ، والتحكم في السرعة ، وعروض معلومات متكامله للملاحة


Thales Variant 2D radar

* رادار ثنائي قصير ومتوسط المدى بمدى 70 كلم يقوم بعمليه مراقبه وبحث سطحي وجوي في آن واحد يعمل على نطاق تردد X/C band
الدردار يعمل بشكل آلي وسريع ويقوم بكشف وتتبع الاهداف السطحيه والجويه ويوفر دعم وبينات كافيه لنظم الاسلحه المختلفة للأشتباك مع الهدف


STIR 1.2 EO Mk2

* رادار متقدم ذو قدرات عاليه طويل ومتوسط المدى لأدارة نيران المدافع والصواريخ يعمل بنطاق I band k band
مدمج مع كاميرا حراريه وتلفزيونيه وبمحدد مدى ليزري
ومستشعرات كهروضوئيه توفر صورة عاليه الدقه للطاقم عن الاهداف على شاشات العرض في غرفه العمليات مع توفير رؤيه ليليه بالاشعه تحت الحمراء

*ويعمل كذلك على تتبع وأضائه الاهداف وتوجيه المدفعيه والصواريخ
*له قدرة عاليه على مقاومه التشويش
*يتميز كذلك بقدرة على كشف الاهداف ذات المقاطع الصغيرة


Vigile ESM

الزوارق مجهزة بنظام الحرب او الدعم الإلكتروني نوع Vigile ESM
هو نظام للانذار المبكر ونظام متخصص في أعتراض الاشارات او الموجات الكهرومغناطيسيه وتحديد نقطه أنبعاثها والقيام بأجراءات مضادة


Lacroix Sylena soft-kill decoy system

هو نظام للحمايه الذاتيه للقطع البحريه يوفر حمايه 360 درجه ويقوم بنشر شراك خدايه على لتصليل الصواريخ الحراريه والراداريه



نظم التسليح

OTO Melara 76 / 62mm

يتكون التسليح الرئيسي للزوارق من المدفع الشهير
Oto Melara 76 / 62mm

* مدفع Oto Melara 76 / 62mm يستطيع أطلاق حتى 120 قذيفه في الدقيفه
*يستطيع المدفع ضرب أهداف بحريه وجويه وساحليه
بأستخدام تشكيله متنوعه من القذائف
* تصل مدى القذائف من 16 مرورا ب20كلم وصولا الى 40كلم بحسب نوع
القذيه المستخدمه

*المدى الفعال 8 كلم

يستطيع المدفع أستهداف اهداف جويه يزاويه 85درجه حتى مدى 4كلم


OTO Melara 30mm


الزوارق مجهزة بمدفعين من هذا النوع وهي منصه غير مأهوله يتم التحكم بها عن بعد وهو فعال جدا ضد الاهداف السطحيه حتى مسافه 3000 متر



أضافه الى وجود عدة نقاط لتثبيت الرشاش
FN MAG 7.62




*السفن مجهزة بمحركي ديزل من نوع
20V 8000 M91 توفر سرعه قصوى حتى 25عقدة
* المدى 5600كلم



Jabbber

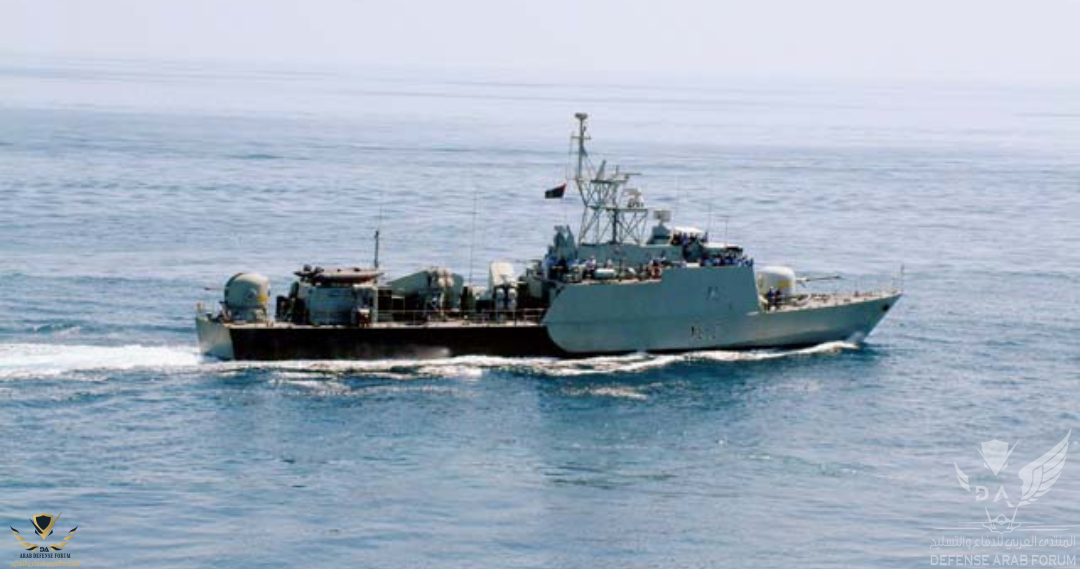

زورق الهجوم السريع فئه ظفار
ازاحه 390طن
الطول 57 متر
تحمل ثمانيه صواريخ ،mm40

يبدو انه زورق دوريه و مراقبه لدعم خفر السواحل
تصنف كزوارق للدوريه لحمايه ومراقبه المناطق الاقتصادية للسلطنه
المهام الموكله لها تكون أكبر من مجرد الخفارة وشاركت في مناورات السيف السريع

تصنف كزوارق للدوريه لحمايه ومراقبه المناطق الاقتصادية للسلطنه
المهام الموكله لها تكون أكبر من مجرد الخفارة وشاركت في مناورات السيف السريع
التسمية الصحيحة زوارق دورية لاعالي البحار..
بس حرام كورفيت طوله 76م وازاحته 1250 مافيه صواريخ سطح-سطح

إبن السلطنة @إبن السلطنة
أتمنى أن تدلي بدلوك
ما رأيك في هذه القطع
سفينة دورية بحرية ثقيلة طلبت لمهام أمنية صرفة حماية الموانئ والمياه الإقليمية لسلطنة ومكافحة القرصنة

حصلت على أنظمة متطورة
انظمة الملاحة من تاليس الفرع الهولندي وانظمة المراقبة من رايثيون الفرع الألماني

رغم ذلك كنت اتمنى ان تحصل على تسليح افضل لتقوم بمهام قتالية وقت الحاجة ولكن للمهام التي طلبت له هي افضل من ممتازة

فنجان قهوة
مشاهدة المرفق 248714

تاريخ اليوم 20/3/2020 يوم الجمعه وقد أغلقت جميع دور العبادة في دول الخليج العربي حيث الغيت الجمع والجماعات وأغلقت المساجد والعامه ملتزمون وفي منازلهم لا يخرجون الا لقضاء بعض الحاجيات الضرورية وقد نزل الجيش في دول عربيه أخرى للحرص على منع التجوال ودول أوربيه أصبحت واقعه في مستنقع فايروس كورونا كأيطاليا وأسبانيا والموتى بالآلاف على مستوى العالم
(وباء فايروس كورونا)

للذكرى ...


مشروع زوارق الدوريه فئه الأفق
Al-Ofouq-class patrol vessel

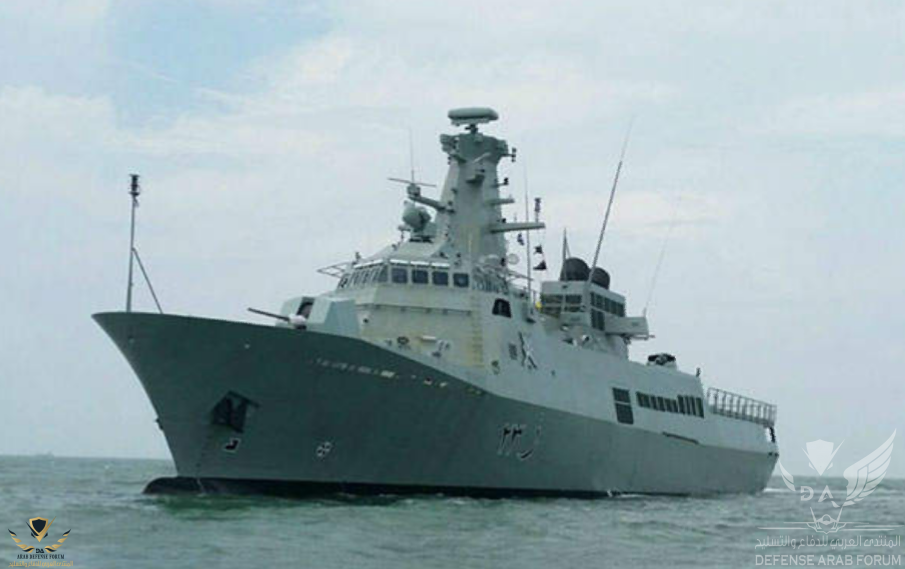

مشاهدة المرفق 248715

*مشروع زوارق الدوريه فئه الأفق هو مشروع لتزويد البحريه السلطانيه العمانيه بعدد أربعه زوارق دوريه حديثه تستخدم للدوريه والمراقبه

*الزوراق خاليه تماما من أي سلاح صاروخي ويتالف تسليحها من المدافع فقط ولكن بالامكان تجهيزها بقدرات صاروخيه

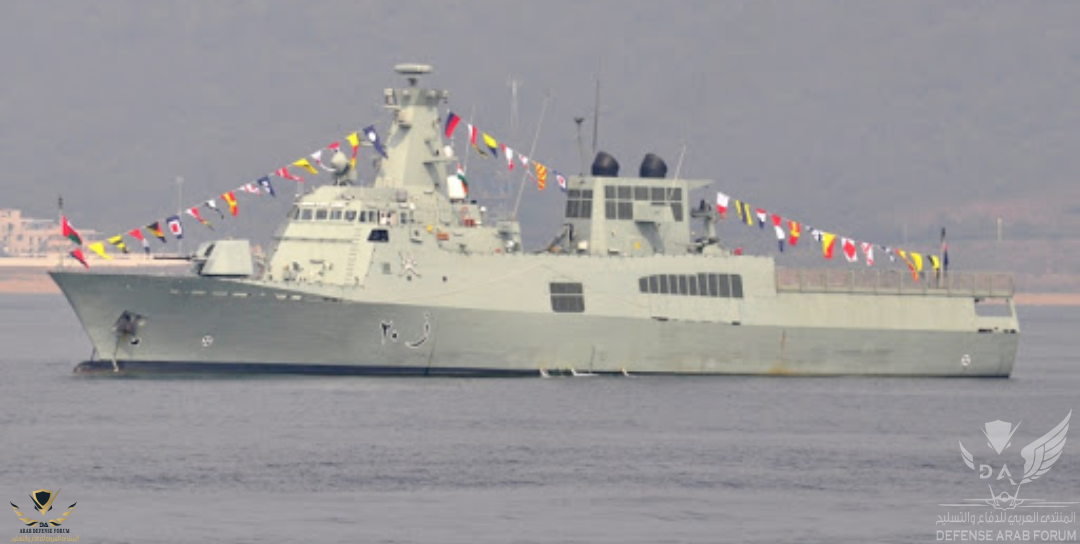

مشاهدة المرفق 248717

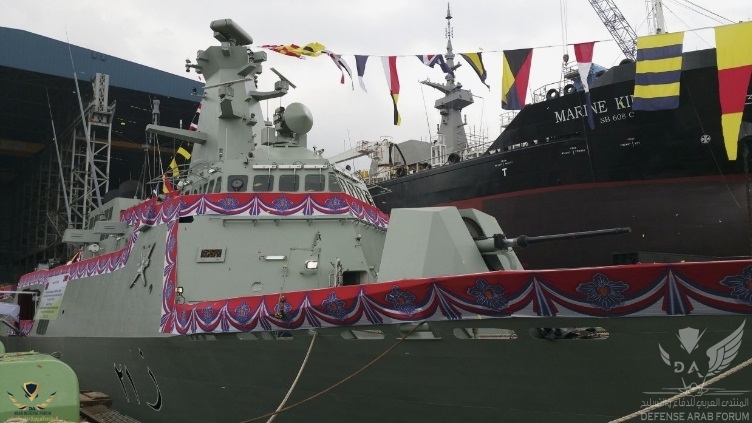

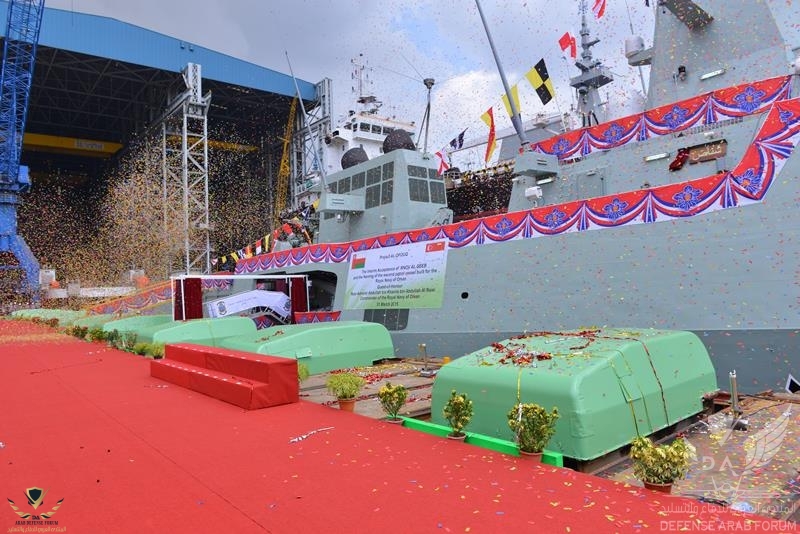

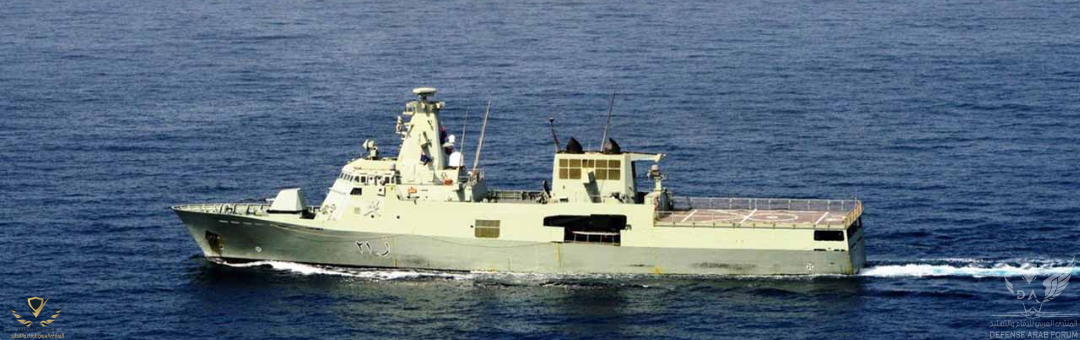

1: السيب Z20 دخلت الخدمه عام 2015

مشاهدة المرفق 248718
2 :شناص Z21 دخلت الخدمه عام 2015
مشاهدة المرفق 248719

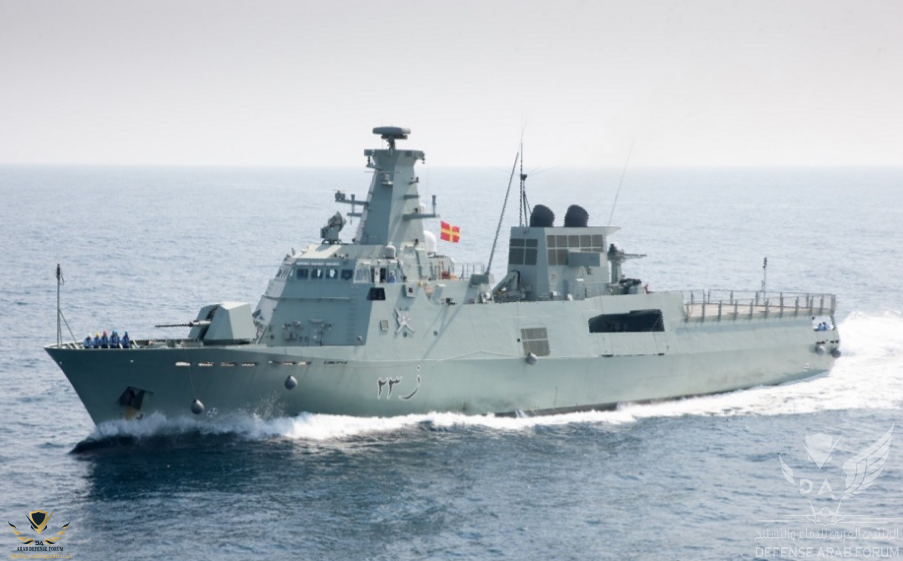

3 : سدح Z22 دخلت الخدمه عام 2016

مشاهدة المرفق 248720
4: خصب Z23 دخلت الخدمه عام 2016

مشاهدة المرفق 248721
* تم أنتاج هذه الزوارق من قبل الشركه السنغافوريه
(Technologies Marine (ST Marine

*بلغت كلفه هذا المشروع 700مليون دولار شامل الدعم اللوحستي والتدريب عام 2012

مشاهدة المرفق 248722

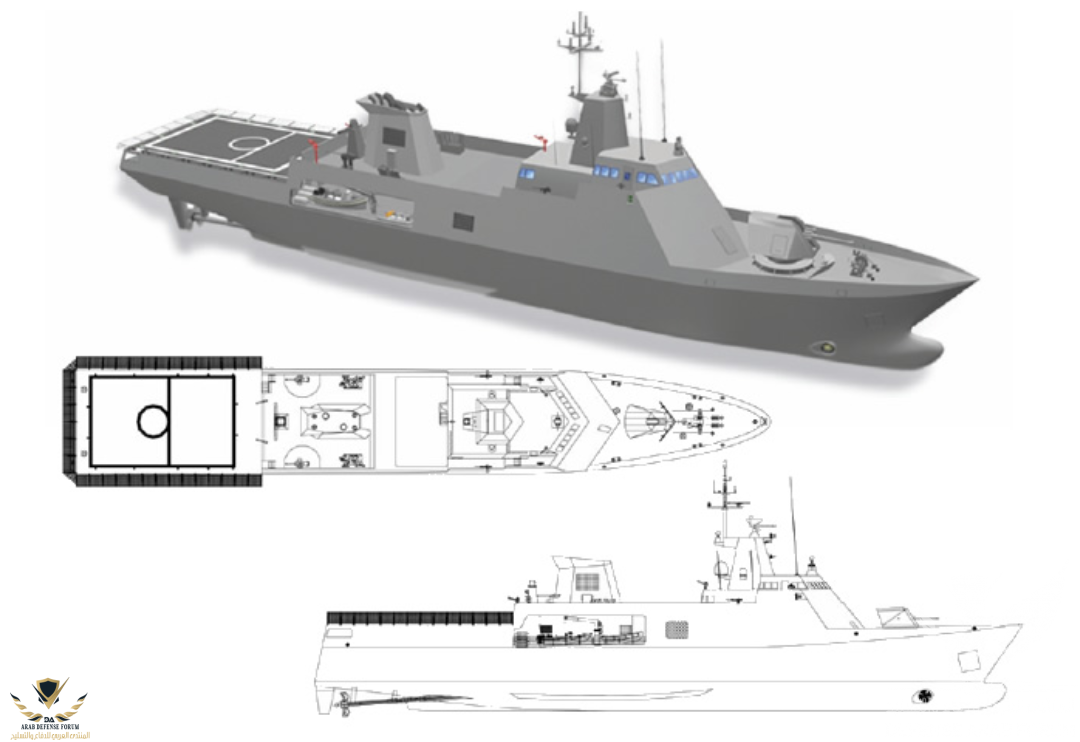

الطول :75متر
العرض :10.8متر
الغاطس :3.3متر
الازاحه :1250طن
الطاقم : 60 فرد وضابط

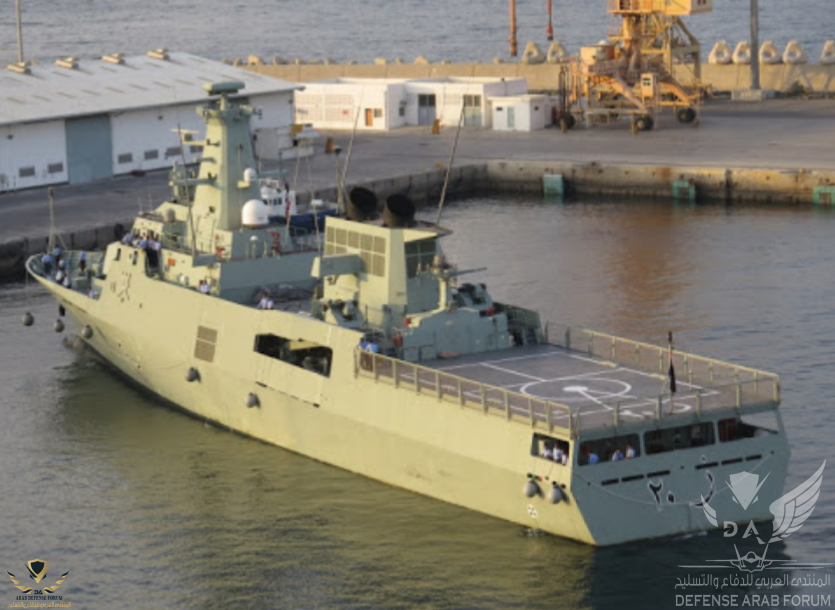

مشاهدة المرفق 248723
* الزوارق مجهزة بمهبط مروحيات لدعم عمليات المراقبه وكذلك تستطيع أطلاق طائرات مسيرة

مشاهدة المرفق 248724

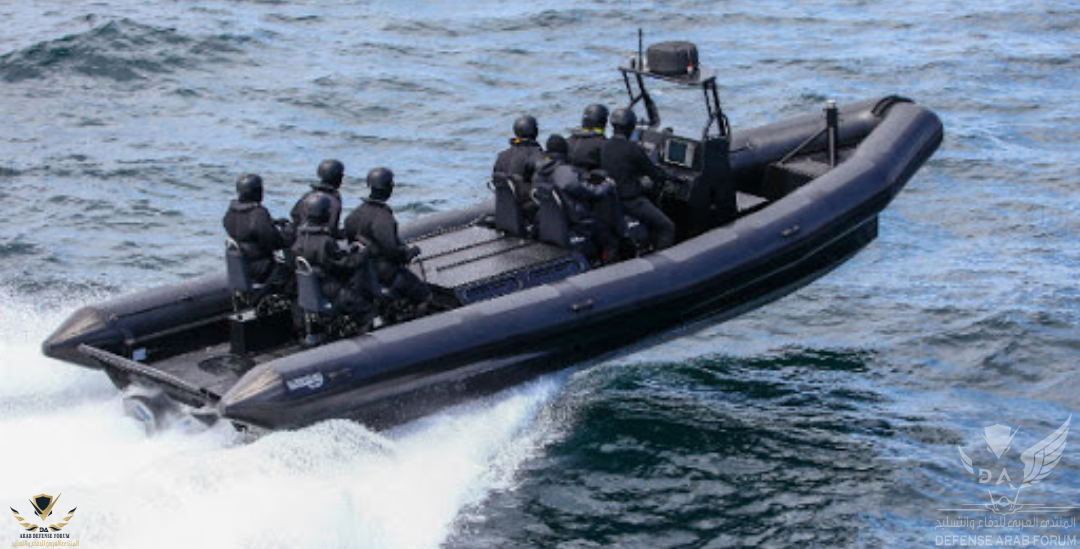

*الزوارق الاربعه مجهزة بقاربين للأعتراض السريع RHIBs يمكن تجهيزها وانزالها بسهوله لدعم أعمال الدوريه والاعتراض

****


الأستشعار والرصد

تمتلك تلك الزوارق حزمه من أجهزة الرصد والاستشعار المتقدمه تتوافق مع طبيعه عملها ونذكر منها


Thales TACTICOS
raytheon IBND
Vigile ESM
Thales Variant 2D radar
STIR 1.2 EO Mk2
Lacroix Sylena soft-kill decoy system


****

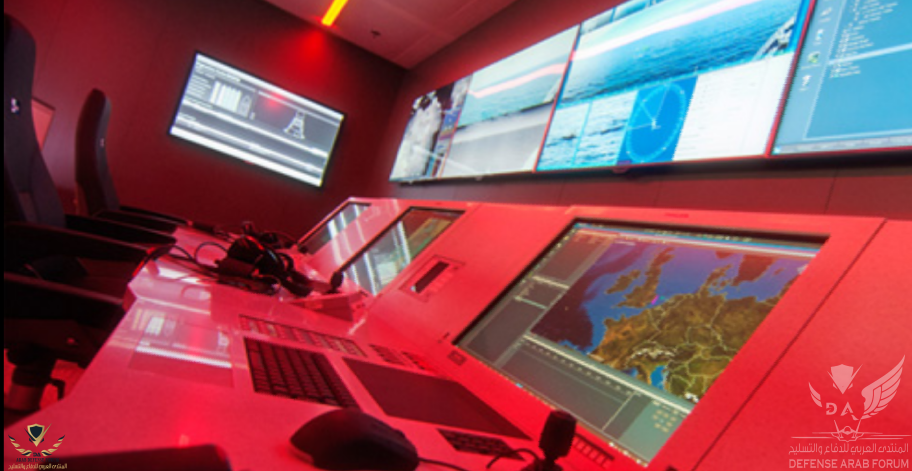

TACTICOS CMS
مشاهدة المرفق 248725
نظام للقيادة والسيطرة
يدير ويدعم النظام الاعمال المضادة للاهداف الجويه وكذلك السطحية والحرب المضادة للغواصات و يدعم النظام الحرب الإلكترونية من خلال توفير رؤيه للواقع المحيط بالقطعه البحريه للطاقم من خلال جميع أجهزة الأستشعار تقييم التهديدات المحتمله والتعامل معها

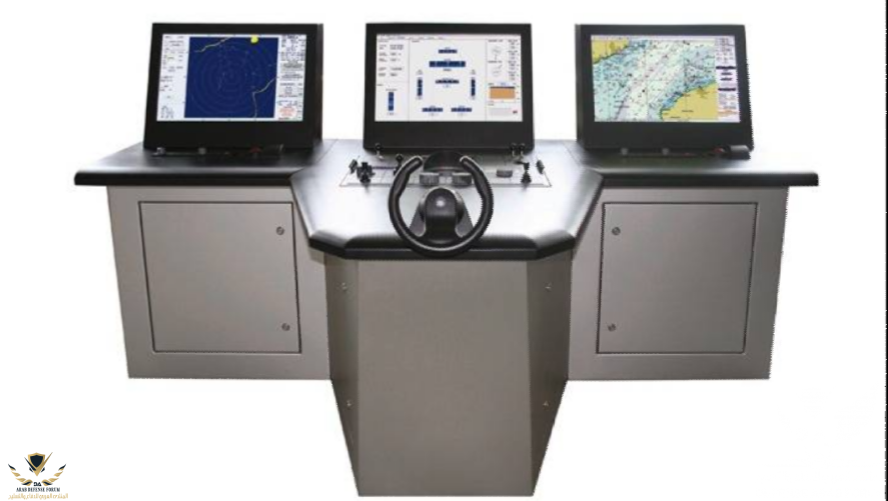

raytheon IBND
مشاهدة المرفق 248726
نظام IBNS هو مزيج من الأنظمة المترابطة التي تسهل الوصول المركزي للمعلومات التي يتم تلقيها من جميع المستشعرات الموجودة بالسفينه ونظام القيادة والسيطرة

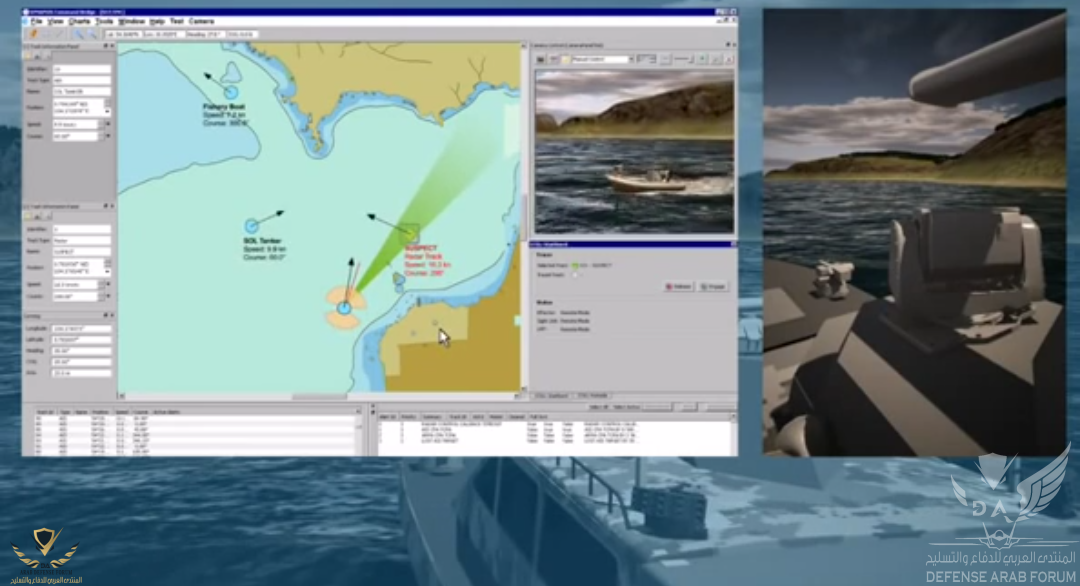

مشاهدة المرفق 248727
* هي مجهزة بالعديد من الميزات مثل عرض الخرائط الإلكترونية لتواجد القطع البحريه ونظام المعلومات وعرض بيانات رادار البحث السطحي ، وتخطيط المسار والمتابعة التلقائية للأهداف ، والتحكم في السرعة ، وعروض معلومات متكامله للملاحة

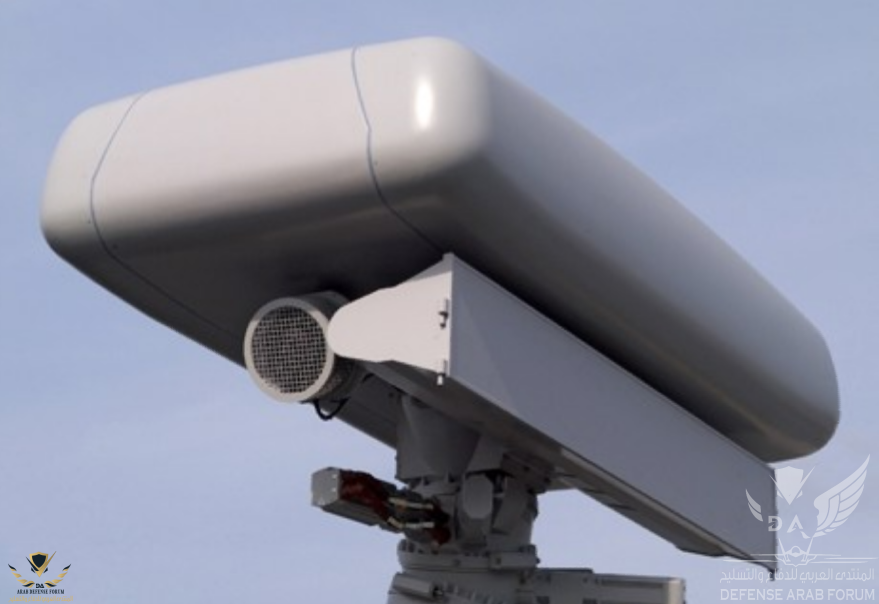

Thales Variant 2D radar
مشاهدة المرفق 248728
* رادار ثنائي قصير ومتوسط المدى بمدى 70 كلم يقوم بعمليه مراقبه وبحث سطحي وجوي في آن واحد يعمل على نطاق تردد X/C band
الدردار يعمل بشكل آلي وسريع ويقوم بكشف وتتبع الاهداف السطحيه والجويه ويوفر دعم وبينات كافيه لنظم الاسلحه المختلفة للأشتباك مع الهدف

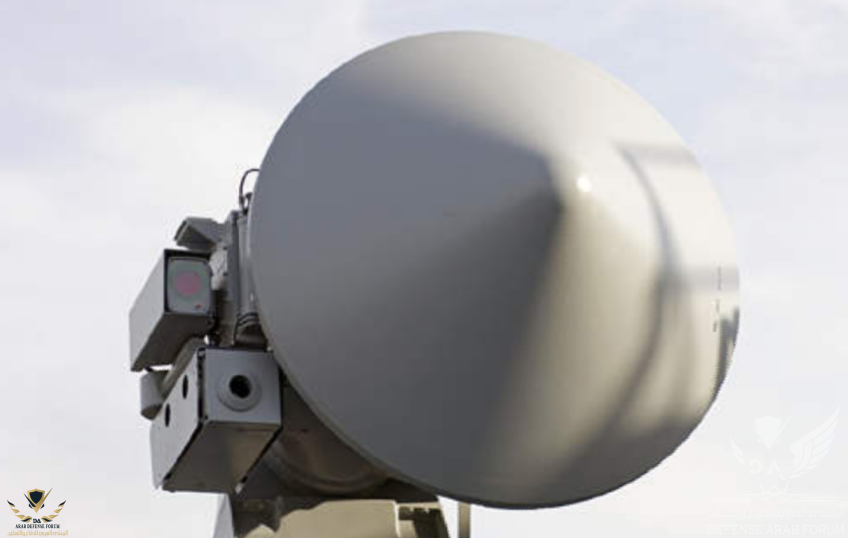

STIR 1.2 EO Mk2
مشاهدة المرفق 248729
* رادار متقدم ذو قدرات عاليه طويل ومتوسط المدى لأدارة نيران المدافع والصواريخ يعمل بنطاق I band k band
مدمج مع كاميرا حراريه وتلفزيونيه وبمحدد مدى ليزري
ومستشعرات كهروضوئيه توفر صورة عاليه الدقه للطاقم عن الاهداف على شاشات العرض في غرفه العمليات مع توفير رؤيه ليليه بالاشعه تحت الحمراء

*ويعمل كذلك على تتبع وأضائه الاهداف وتوجيه المدفعيه والصواريخ
*له قدرة عاليه على مقاومه التشويش
*يتميز كذلك بقدرة على كشف الاهداف ذات المقاطع الصغيرة


Vigile ESM

الزوارق مجهزة بنظام الحرب او الدعم الإلكتروني نوع Vigile ESM
هو نظام للانذار المبكر ونظام متخصص في أعتراض الاشارات او الموجات الكهرومغناطيسيه وتحديد نقطه أنبعاثها والقيام بأجراءات مضادة

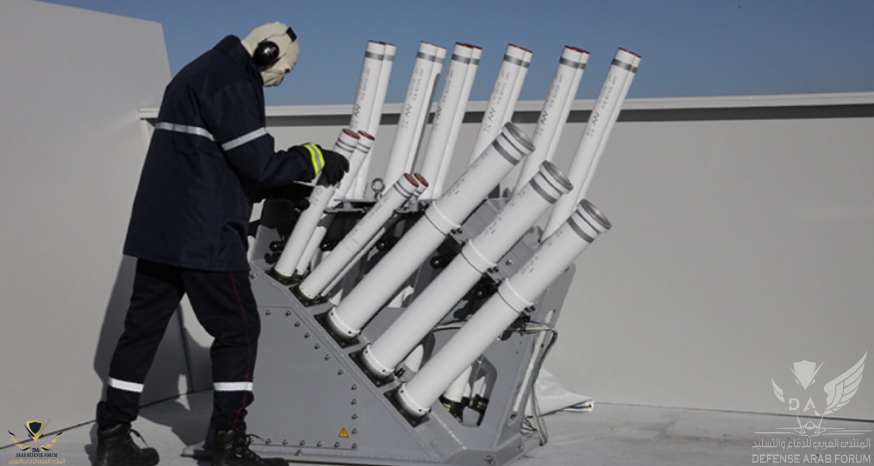

Lacroix Sylena soft-kill decoy system
مشاهدة المرفق 248730
هو نظام للحمايه الذاتيه للقطع البحريه يوفر حمايه 360 درجه ويقوم بنشر شراك خدايه على لتصليل الصواريخ الحراريه والراداريه



نظم التسليح

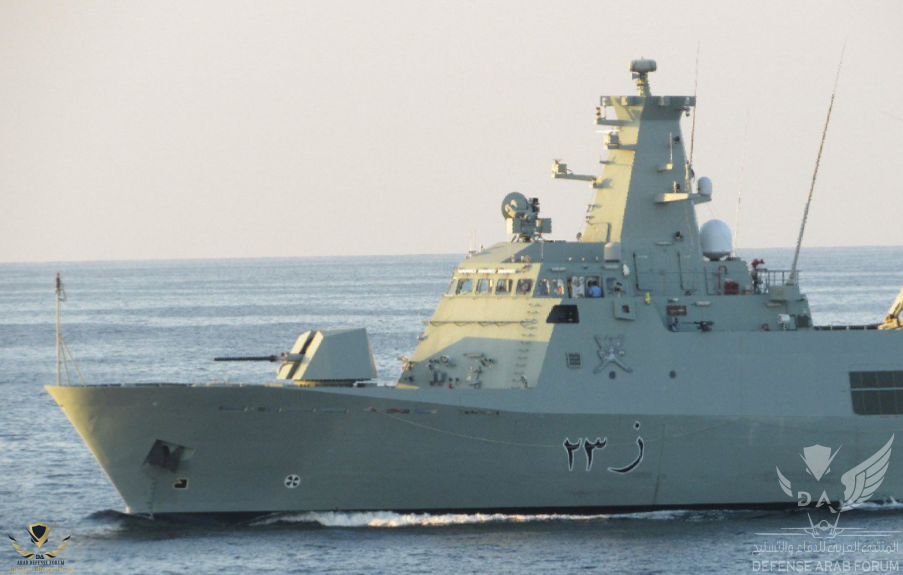

OTO Melara 76 / 62mm
مشاهدة المرفق 248731
يتكون التسليح الرئيسي للزوارق من المدفع الشهير
Oto Melara 76 / 62mm

* مدفع Oto Melara 76 / 62mm يستطيع أطلاق حتى 120 قذيفه في الدقيفه
*يستطيع المدفع ضرب أهداف بحريه وجويه وساحليه
بأستخدام تشكيله متنوعه من القذائف
* تصل مدى القذائف من 16 مرورا ب20كلم وصولا الى 40كلم بحسب نوع
القذيه المستخدمه

*المدى الفعال 8 كلم

يستطيع المدفع أستهداف اهداف جويه يزاويه 85درجه حتى مدى 4كلم

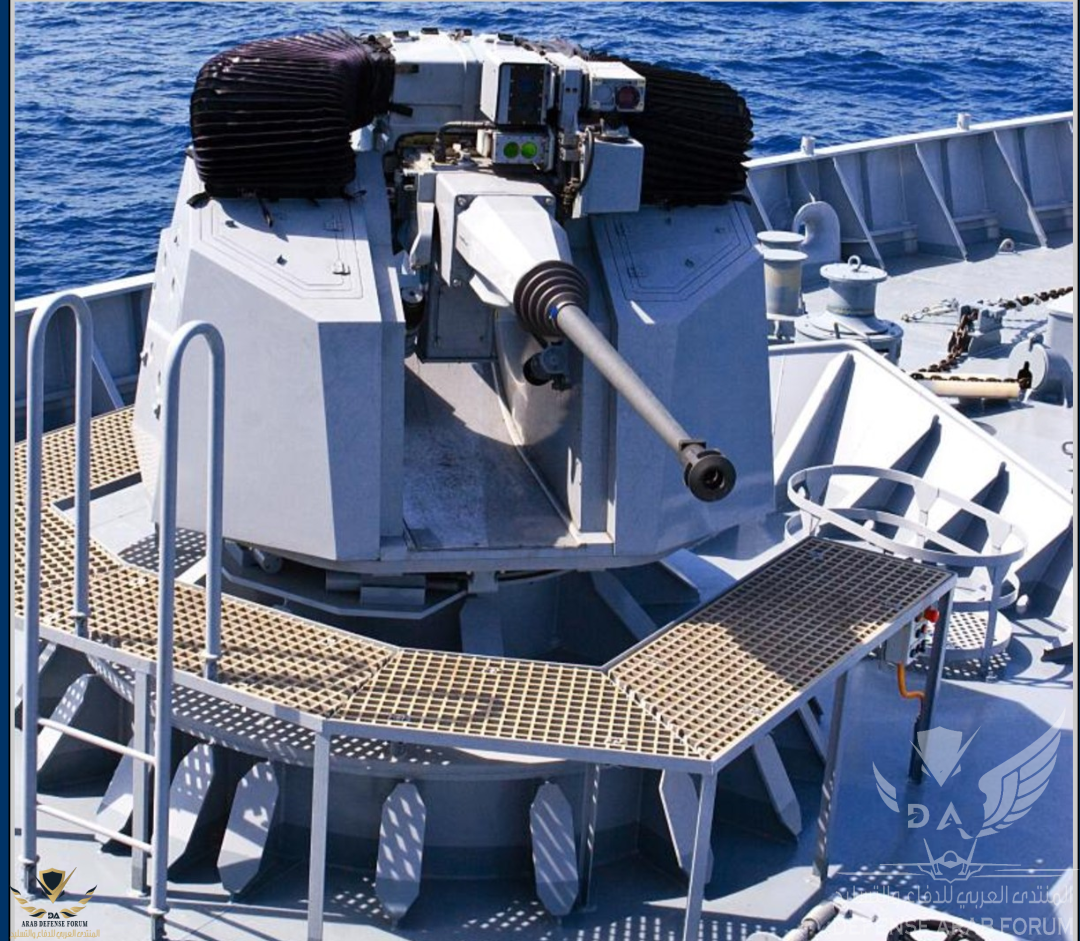

OTO Melara 30mm
مشاهدة المرفق 248732

الزوارق مجهزة بمدفعين من هذا النوع وهي منصه غير مأهوله يتم التحكم بها عن بعد وهو فعال جدا ضد الاهداف السطحيه حتى مسافه 3000 متر


مشاهدة المرفق 248737

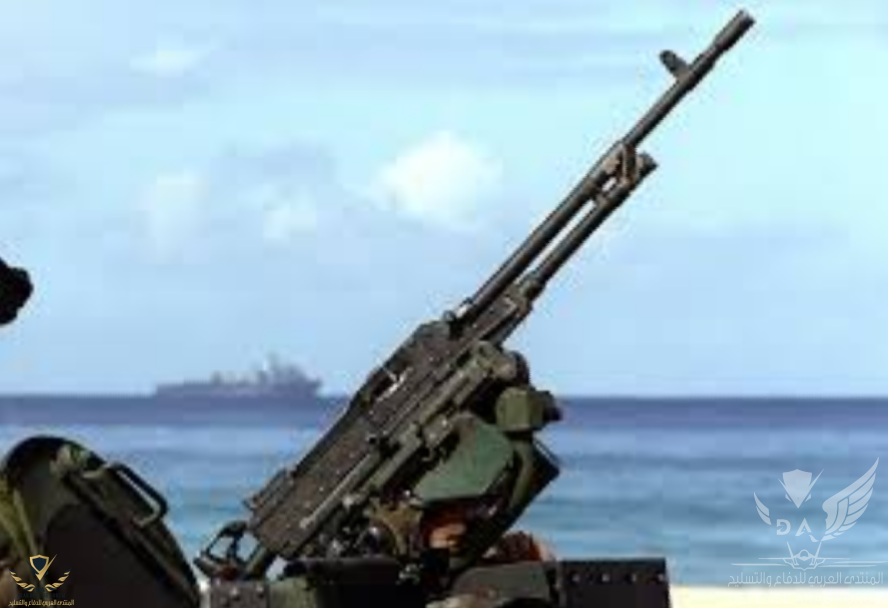

أضافه الى وجود عدة نقاط لتثبيت الرشاش
FN MAG 7.62

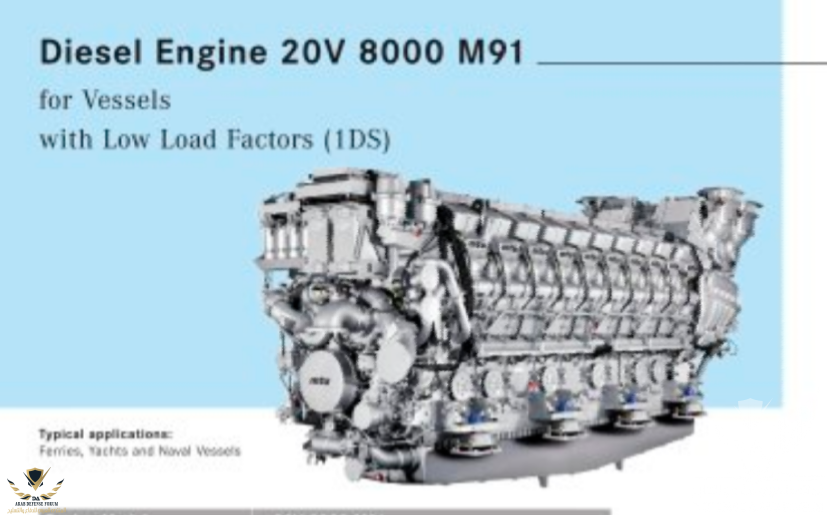

مشاهدة المرفق 248733
*السفن مجهزة بمحركي ديزل من نوع
20V 8000 M91 توفر سرعه قصوى حتى 25عقدة
* المدى 5600كلم



Jabbber

يعطيك العافيه على الموضوع الرائع
والأروع من ذلك فعلآ هو فنجان القهوة ??

جهزت السفن بمستشعرات حديثة لتنفيذ مجموعة واسعة من المهمات بما في ذلك حماية المياه الاقتصادية الخالصة وتنفيذ عمليات مكافحة القرصنة. وقد حظيت سفن مشروع أفق بمنظومة اتصالات داخلية وخارجية تمكنها من التواصل فيما بينها وبين قطع الأسطول الأخرى وكذلك مع مختلف أسلحة قوات السلطان العمانية بفاعلية عالية .

السفن فيه امكانيه لاضافة صواريخ سطح سطح متى مادعت الحاجة لذلك في المستقبل، بس الان السفن الاخري مكفيه

لا اعلم ما الحكمة من قدرة القوارب حمل مروحية هيلكوبتر
مع ان حجمها صغير بالمقارنه بفئتها

لا اعلم ما الحكمة من قدرة القوارب حمل مروحية هيلكوبتر
مع ان حجمها صغير بالمقارنه بفئتها
بلعكس بمقارنته مع سفن الدورية وهي الفئة التي تنتمي له تعتبر ذات ازاحة كبيرة بالعادة سفن الدورية اقل من الف طن

اما لماذا تحمل مروحية لتحصل على قدرات هجومية عن طريق هذا احدى هذا الجميلات

مشروع زوارق الافق جاء بالتوازي مع مشروع جبرين

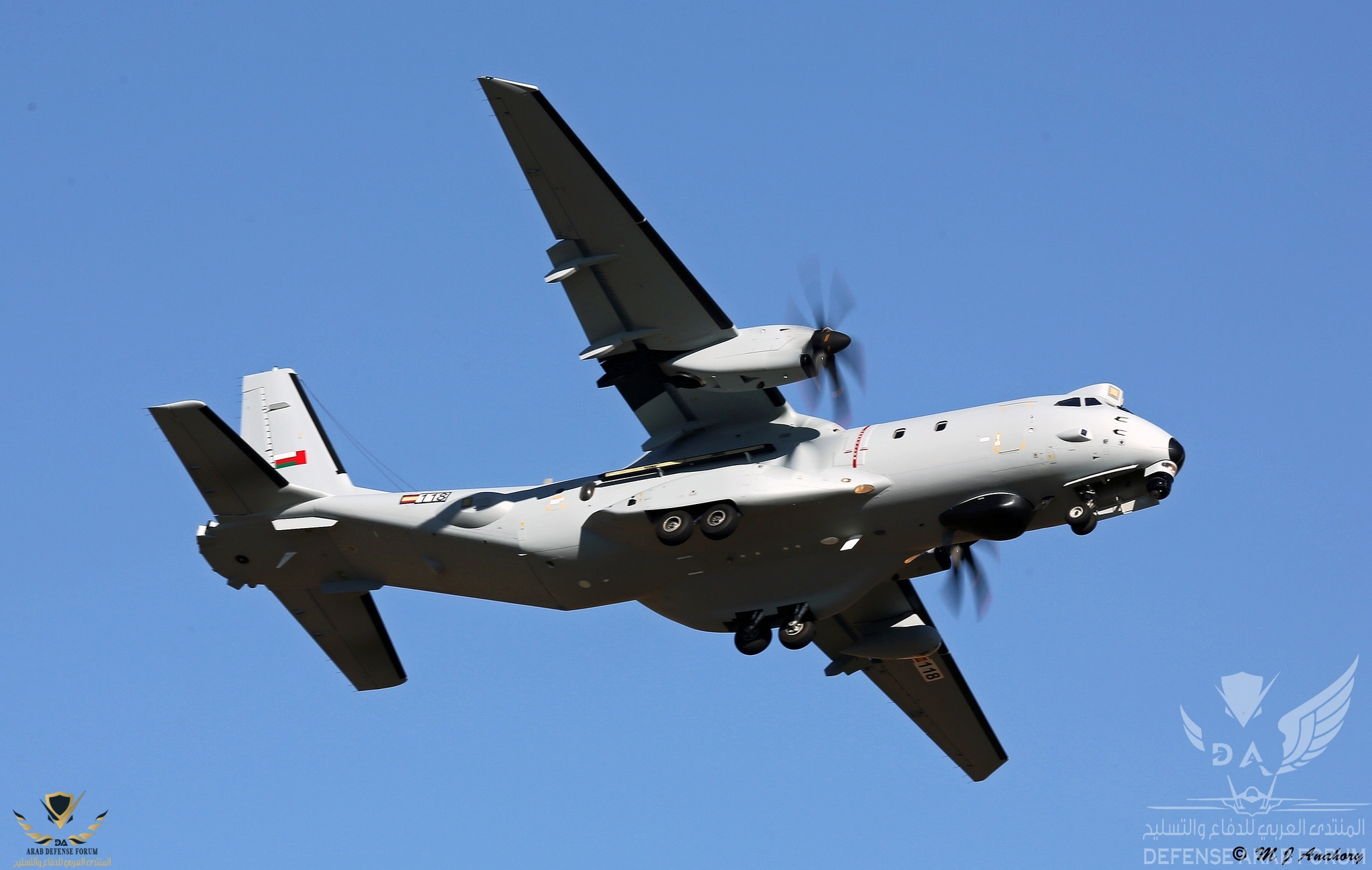

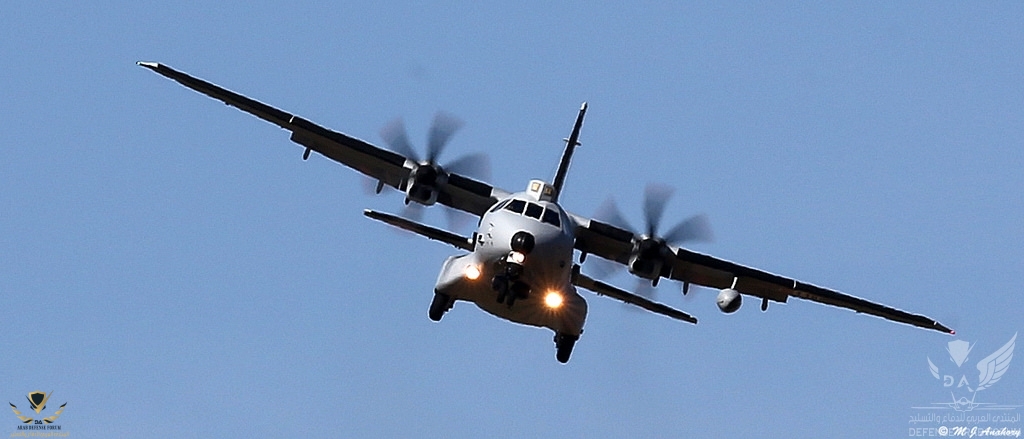

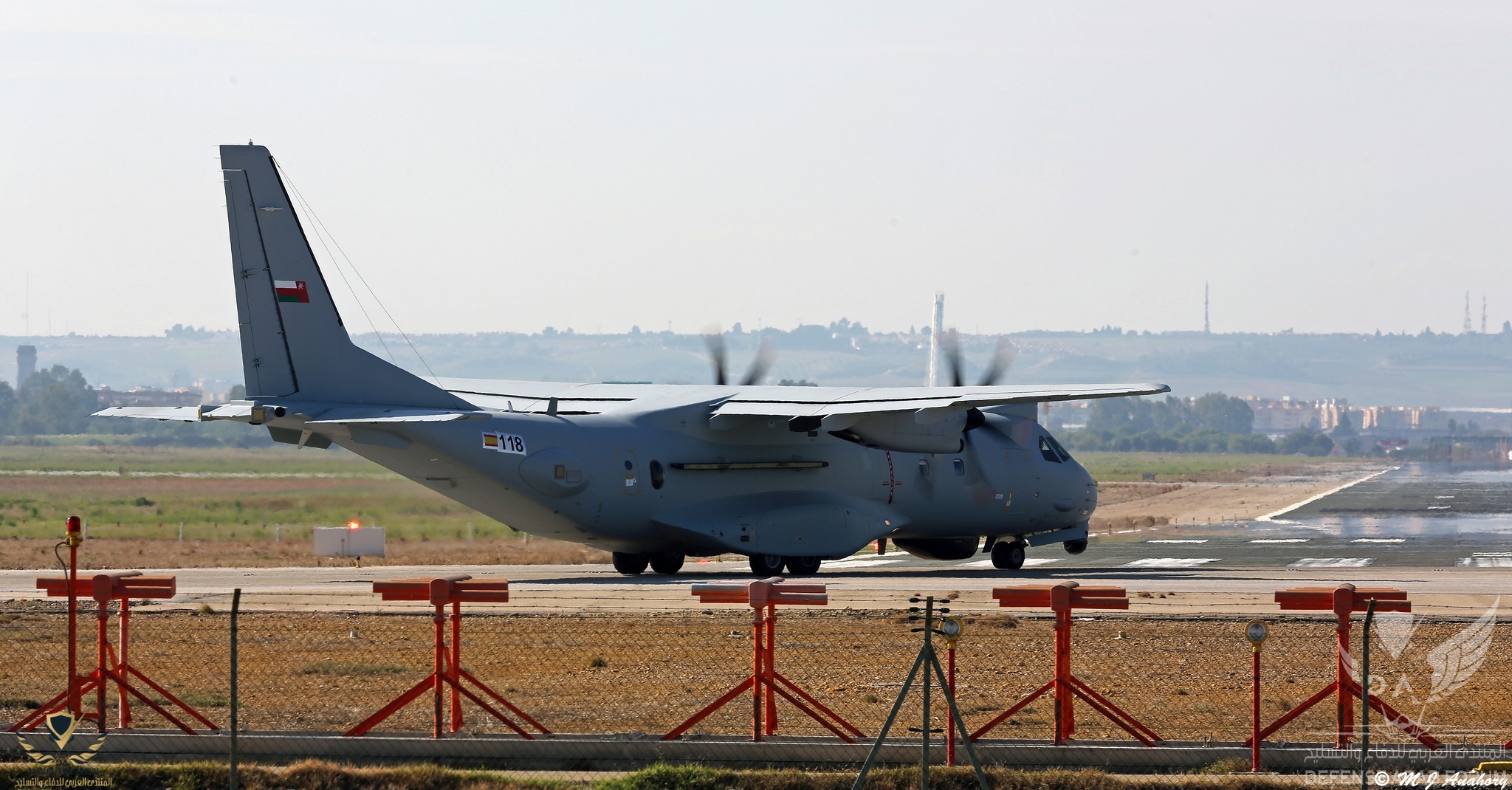

مشروع جبرين عبارة عن تزويد السلطنة ب 8 طائرات من طراز C295 ثلاث منها مخصصة لل MPA

ال MPA العمانية سوف تعمل بالتوازي مع مشروع الاوفق

MAP العمانية مزودة بأجهزة الكتروبصرية مزودة قدرة العمل بالأشعة تحت الحمراء للبحث و الاستشعار

بالاضافة الى رادار SLAR من طراز Terma 9000 و الذي يمتلك خاصية تحديد مواقع التلوث بجانب قدرته على الرصد

بالاضافة الى معدات الحماية الذاتية جميعها مرتبطة ب FITS المقدم من شركة ايرباص و الذي قامت السلطنة بالتعاقد على نسخة مطورة منه و محدثة


معلومات حول MPA العمانية


معلومات حول خواص رادار terma 9000


معلومات حول MPA بشكل عام


من خلال الصور يلاظ النتوء في مقدمة الطائرة اي ربما سوف تكون مجهزة لادوار اخرى
