غواصه SCORPENE

[ضمير حى]

مصدر خاص .
مثلما تم تفقد و تجريب التايب و Warlus الهولاندية تم تفقد و تجريب Scorpene و الان هي ضمن لائحة معروضات الفرنسية ان تم اختيارها سيتم التوقيع عليها ضمن زيارة ماكرون الشهر المقبل.

صفقات عسكرية مغربية محتملة مع فرنسا

وفقا لصحيفة لاتريبون حصلت الشركات الدفاعية الفرنسية على عقود تسليح مع المغرب والاعلان مع زيارة الرئيس الفرنسي ماكرون في شهر فبراير القادم ومن هذه الصفقات : - انظمة مدفعية من نوع قيصر مع شركة نكستر بقيمة 200 مليون يورو - منظومة صواريخ VL-MICA الارضية بقيمة 200 مليون يورو - الشركة الاسبانية...

defense-arab.com

​

مصدر خاص بيك معلومات يعنى ولا قصدك ايه ؟



[TheWarrior009]

مصدر خاص بيك معلومات يعنى ولا قصدك ايه ؟

نعم مصدر خاص
ادخل الوضوع الدي وضعته لك في الاسفل هناك صفقات كبيرة ستوقع مع فرنسا خلال زيارة ماكرون الشهر المقبل من بينها الغواصات في حالة تم اختيار السكوربين من قبل القيادة البحرية المغربية​



[هنيبال]

صراحة أفضلها على Type214 وفي نفس مستوى الهولندية ...
تخيلوا معي 3 غواصات من فرنسا و2 Omega وفريم دفاع جوي...



[رجل من أقصى المدينة]

كم سعر غواصة العقرب 2000 الفرنسية وهل هى اغلى من حاملة المروحيات مسترال الفرنسية .​



[الصريح]

صراحة أفضلها على Type214 وفي نفس مستوى الهولندية ...
تخيلوا معي 3 غواصات من فرنسا و2 Omega وفريم دفاع جوي...

non 4 Omega et 3 Scoprpène



[Khaf16]

مصدرك

ركز جيدا في نافذة الغواصة ستجد المصدر



[Jabbber]

اولا الموضوع جميل حدا الله يعطيك العافية
بخصوص الغواصة فعجبتني الغواصة سكوربين 2000 لم أكن اعرف بأنها تحمل كروز بمدى 250 كلم وايضا يمكن تزويدها بال AIP
وهذين اهم شيء ارا ان المغرب يحتاجهما

الخيارات التسليحيه مفتوحه للغواصه فمن الممكن تحهيزها بتسليح يتناسب مع رغبه وطلب الزبون



[FAR NEWS]

مصدر خاص بيك معلومات يعنى ولا قصدك ايه ؟

بخصوص السكوربين فالمصدر على طلب المعلومات رسمي
اضافة ان البحارة المغاربة يتدربون/تدربو على غواصات تايب يونانية وبرتغالية

le Maroc souhaite à terme acquérir des sous-marins et ont déjà consulté les principaux constructeurs comme TKMS, Navantia et Naval Group



[Jabbber]

بحديث صاحب الموضوع، مشكور على مجهوده، حول قدرة الغواصة فئة 2000 على اطلاق صورايخ جوالة تذكرت تطبيل البعض بكونهم القوة البحرية الثانية، في البحر الابيض المتوسط، الى جانب اسرائيل القادرة على اطلاق الصواريخ الجوالة من الاعماق و ان حتى فرنسا، القوة النووية لا تمتلك هذه القدرة.

بالنسبة للكروز أنا ذكرت
(تستطيع الغواصه أطلاق هذا النوع من الكروز) لأنها فعليا مؤهله ومجهزة لمثل هذا النوع من التسليح( أطلاق الكروز من فتحات الطوربيد) وقد يعتمد ذالك على رغبه الزبون ولكن لم اجزم ان هذا السلاح من ضمن حزمه تسليح الغواصه ولكن احد المصادر ذكر تلك المعلومه وان الغواصه تحمل الكروز MdCN



[jbilo]

non 4 Omega et 3 Scoprpène

هههه لما لا تقول 4 سيغما 2فريم غواصات ?



[jbilo]

بخصوص السكوربين فالمصدر على طلب المعلومات رسمي
اضافة ان البحارة المغاربة يتدربون/تدربو على غواصات تايب يونانية وبرتغالية

le Maroc souhaite à terme acquérir des sous-marins et ont déjà consulté les principaux constructeurs comme TKMS, Navantia et Naval Group

اليونانية لها سر



[البرنس]

هل الصفقه الاستراليه التي بقيمه 12 مليار دولار لشراء غواصات من فرنسا هي السكوربين



[hicham chami]

بالنسبة للكروز أنا ذكرت
(تستطيع الغواصه أطلاق هذا النوع من الكروز) لأنها فعليا مؤهله ومجهزة لمثل هذا النوع من التسليح( أطلاق الكروز من فتحات الطوربيد) وقد يعتمد ذالك على رغبه الزبون ولكن لم اجزم ان هذا السلاح من ضمن حزمه تسليح الغواصه ولكن احد المصادر ذكر تلك المعلومه وان الغواصه تحمل الكروز MdCN

لم اقصدك اخي و افهم جيدا ما اشرت اليه لان الكرروز يمكن اطلاقه من خلايا عمودية كما يمكن اطلاقه عن طريق فتحات الطوربيد، ان قصدت اصحاب الكيلو الذين يعتقدون ان الكروز لا يطلق الا بطريقة عمودية و نفو هاته القدرة على كل بحريات الابيض المتوسط باستثناء بحريتهم طبعا و بحرية الصهاينة.



[دعفوس]

هل الصفقه الاستراليه التي بقيمه 12 مليار دولار لشراء غواصات من فرنسا هي السكوربين

الغواصة الاسترالية من نوع باركودا



[Iskandar]

الغواصة

SCORPENE

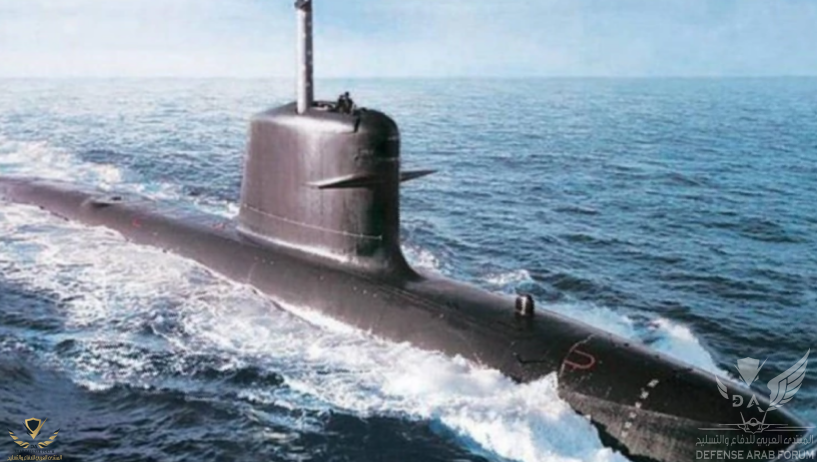

مشاهدة المرفق 239117
بعد ورود أنباء عن أهتمام بعض البحريات الخليجيه بأقتناء الغواصات كدولتي قطر والمملكه العربيه السعودية
مشاهدة المرفق 239124
وبعد الاخبار الواردة عن مفاوضات سعوديه فرنسيه كان لابد من عمل موضوع عن الغواصه المرشحه وهي غواصه العقرب
SCORPENE

تلك الغواصه في فترة من الفترات كانت تحظى بأهتمام البحريه الاماراتيه
مشاهدة المرفق 239137
* تم تطوير وبناء تلك الغواصات بالشراكه بين الشركه الفرنسية لبناء السفن DCNS وشركه بناء السفن الإسبانية Navantia والتي أنسحبت لاحقا من المشروع والان تتم تطوير وترويج تلك الغواصات عن طريق الشركه الفرنسية DCNS فقط

*كانت بدايه العمل على مشروع غواصات سنه 1999 وتم تشغيل أول غواصه سنه 2005

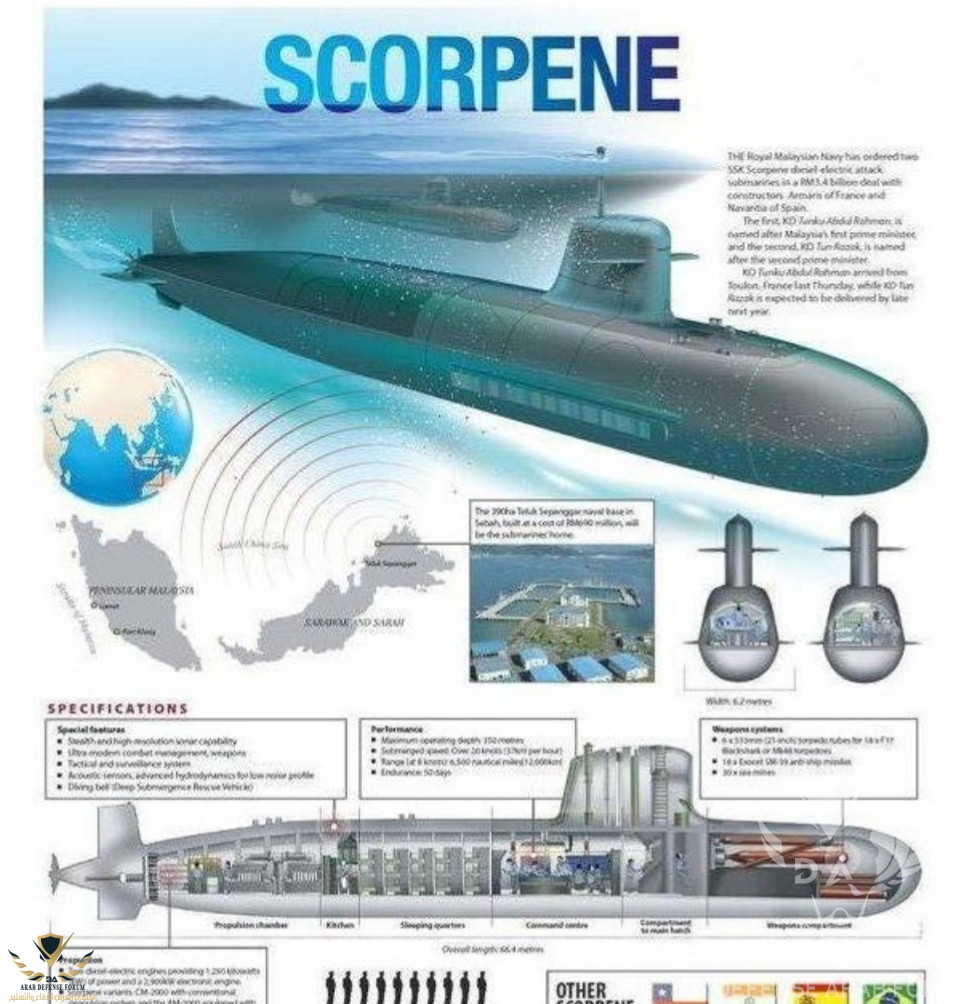

مشاهدة المرفق 239136
* تعتبر عائله غواصات Scorpene من أحدث الغواصات المتوسطه واكثرها تقدما فهمي متخمه بتقنيات عاليه جدا وتتميز بهيكل حديث وببصمه منخفضه جدا وهدوء تام أثناء الابحار وتتميز بقدرة عاليه على أطلاق مجموعه واسعه من الأسلحة مدعمه بمجموعه متكامله من أجهزة الأستشعار وأجهزة الرصد و السيطرة و التحكم النيراني عاليه الأداء

*تتميز تلك الغواصات بأحتوائها على نظام التفريغ الإيجابي يسمح له بإطلاق أي سلاح من الممكن إطلاقه بواسطة أنابيب الطوربيدات و بأمان وبصمت ومن أي عمق

*تم تصميم غواصات Scorpène من أجل زيادة الخواص الشبحيه إلى أقصى حد وتتميز ببصمات صوتية ومغناطيسية وكهرومغناطيسية وببصمه حراريه منخفضة للغاية

*هيكل الغواصه مصنوع من الفولاذ HLES 80 الذي يسمح له بعمق تشغيل يصل إلى 350 متر.

* توجد نموذجين من الغواصه

(SCORPENE 2000/ SCORPENE 1000)

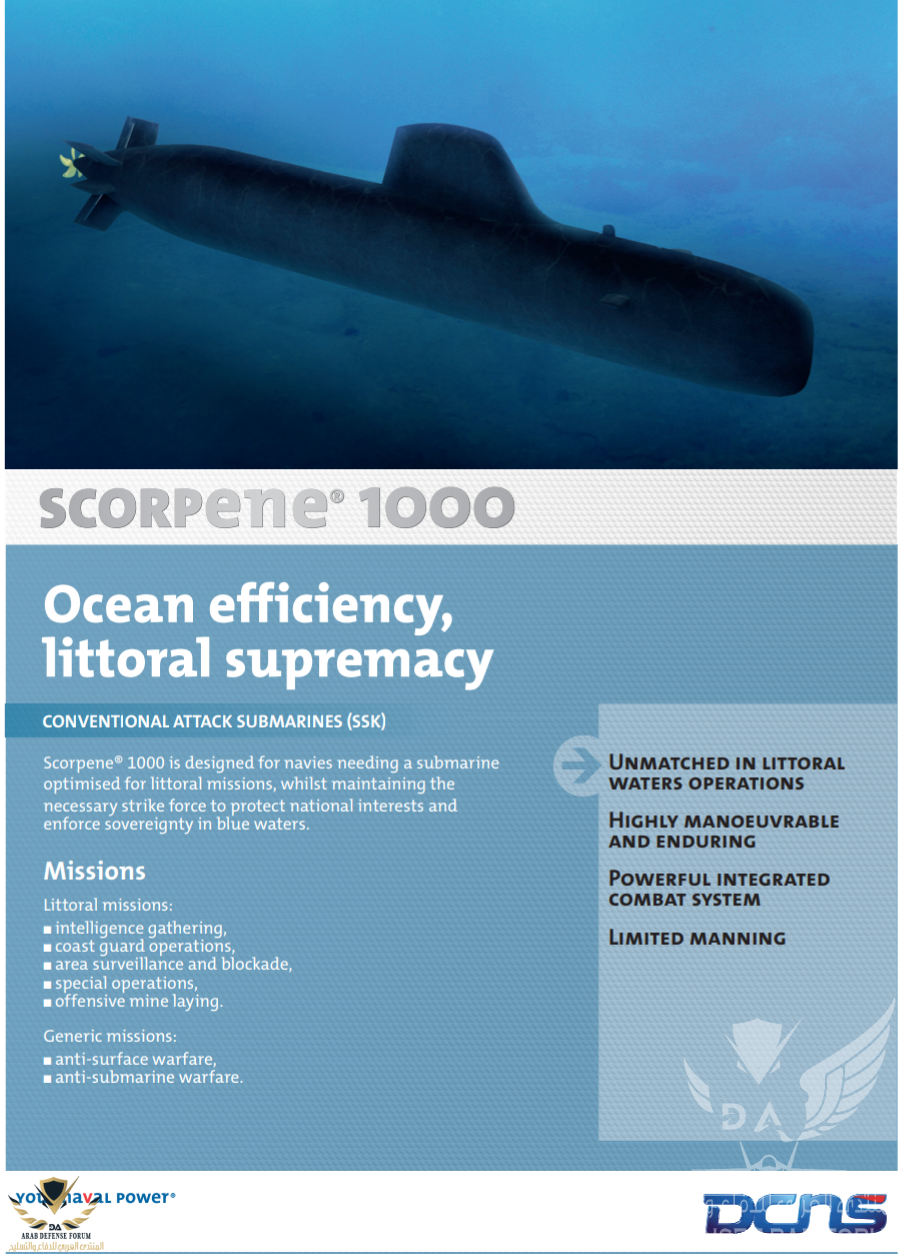

(SCORPENE 1000)
مشاهدة المرفق 239138

وهي غواصه مخصصه للعمل في المياه الساحليه وفي المياة الضحله البنيه او القذرة وتمتلك قدرات هجوميه واعتراضيه ضد القطع البحريه وحتى الغواصات وتشكل خطر كبير ضد العناصر الارهابيه او القراصنه او لأي قطعه تعمل ضمن منطقه عمليات الغواصه بسبب امتلاك الغواصه لزخم تسلحي عالي حيث تمتلك الغواصه 6 فتحات طوربيد عيار 533 تستطيع أطلاق انواع عديدة من الطوربيدات الثقيله واطلاق صواريخ أكسوسيت
وكذالك نشر الالغام

*تم تزويد الغواصه بنظام محسن من
نظام أدارة القتال من نوع SUBTICS مخصصه للعمل بكفاءة عاليه في المياه الضحله او القذرة

*تحوي الغواصه على نظم اتصال متقدمة توفر اتصل آمن مع أي قطعه او قوة بحريه
الغواصه مجهزة بأجهزة استشعار وسونارات متقدمه تستخدم للتنصت وجمع المعلومات و الأعمال الاستخباريه

* تستطيع الغواصه القيام بأعمال كثيرة ودقيقه كعمليات خفر السواحل وجمع المعلومات الاستخبارتيه لدعم العمليات القتاليه تستطيع الغواصه كذلك نشر قوات خاصه أو ضفادع بشريه
مشاهدة المرفق 239164
*يتألف طاقم الغواصه من 15 الى 21 عنصر أضافه الى 8 عناصر أضافيه كأفراد من قوات الضفادع البشريه

*تستطيع الغواصه العمل لمدة 21 يوم متتاليه مع القدرة على البقاء وهي مغمورة لمدة 5 أيام
* يصل مدى الغواصه الى 4000 ميل بحري
*يصل طول الغواصه الى 50 متر
*الازاحه 1000متر
*تستطيع الغواصه الوصول إلى عمق 200متر
*تصل سرعه الغواصه الى 15عقدة في حاله الغطس


(SCORPENE 2000)
مشاهدة المرفق 239139
* تلك الفئه اكبر من الفئه الأولى وتستخدم للعمل في أعالي البحار او المياه العميقه الغير ضحله مع وجود نسخه منها مخصصه للعمل الساحلي


* توجد عدة أصدارات خاصه من تلك الغواصه اعتمادا على النسخه القياسيه وتوجد نسخ أخرى خاصه بحسب طلب الزبائن فنجد بعض النماذج تصل الى طول 75منر و 66 متر

(مواصفات النسخه القياسيه)

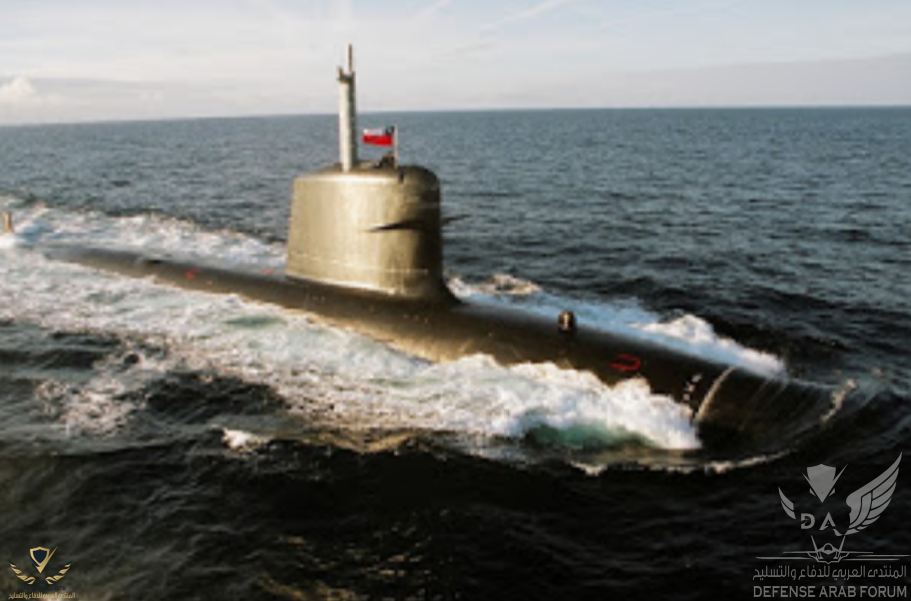

مشاهدة المرفق 239163
*الطول 61.75 متر (جميع الغواصات التي تم تصديرها يصل طولها بين 66 الى 75 متر)
*القطر 6.10 متر
*الطاقم : 31 فرد وضابط
*السرعه السطحيه 14عقدة
*السرعه في حاله الغطس 23 عقدة
*المدى 12000كلم
*الازاحه 2000طن
*تستطيع الغواصه العمل حتى عمق 350متر

(النماذج المشتقه)

*2000 CM: الإصدار التقليدي والقياسي من الغواصه يعمل بمحركات الديزل والكهرباء
الطول: 61.7 متر
الازاحه: 1565 /1725طن

*CA-2000: إصدار خاص للعمل في المناطق الساحليه

*AM-2000: نسخة مجهزة بنظام الدفع الهوائي المستقل
MESMA) AIP)
الطول 70 متر
الازاحه 1،870 /2060 طن
*S-BR: نسخة خاصه للبحرية البرازيلية
الطول 75 مترًا
الازاحه: 2000/ 2200 طن
طاقم يصل إلى 45 فرد

(التسليح )

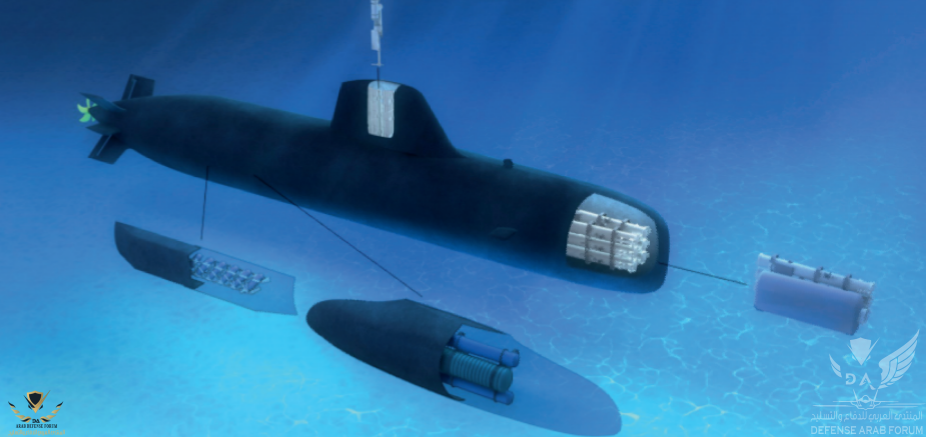

مشاهدة المرفق 239142
* تمتلك تلك الغواصات على حزمه تسليحيه كبيرة مع وجود قابليه لتلك الغواصات باستخدام أسلحه اخرى بحسب رغبه الزبون

* تحوي تلك الغواصات 6 قواذف طورييد عيار 533
تستطيع الغواصه تخزين حتى 18 طوربيد ثقيل او 30لغم بحري
*تستطيع الغواصه حمل واطلاق مجموعه واسعه من الطوربيدات الثقيله منها طوربيدات


(Black Shark,DM2A4 ,STU ,F.17, F.21)

* من أهم الطوربيدات التي تحملها الغواصه هو الطوربيد الالماني الثقيل DM2A4 Seehecht والطورييد Black Shark

DM2A4

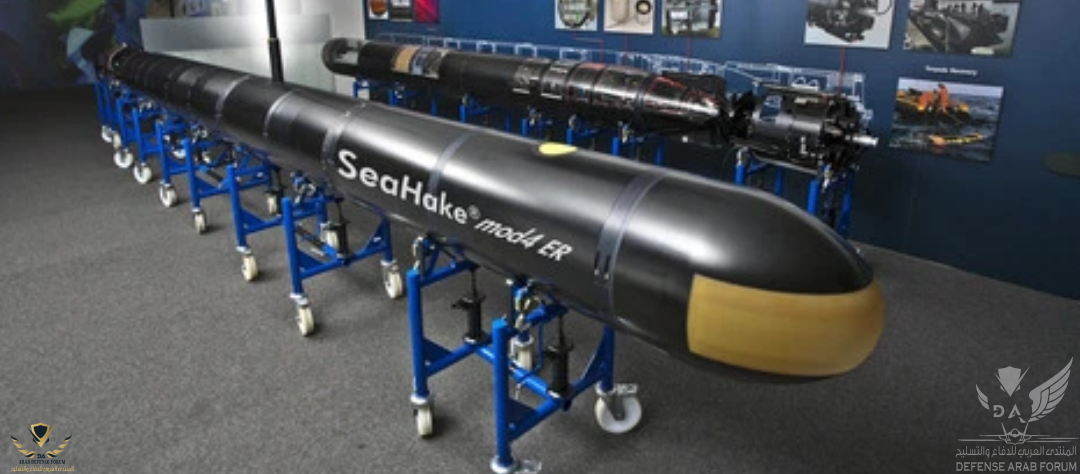

مشاهدة المرفق 239144
أحدث طوربيد ثقيل طورته شركة أطلس للإلكترونيات Atlas Elektronik
الوزن: 1370
وزن الرأس الحربي: 260 كلغ
الطول: 6.6
المدى: 50 كلم
نظام التوجيه بالالياف مع توجيه بالسونار في المرحله الأخيرة

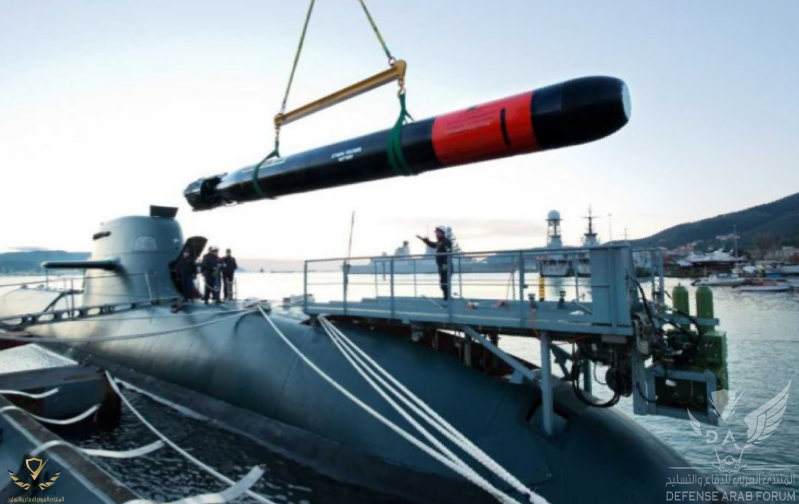

Black Shark
مشاهدة المرفق 239145
هو طوربيد متطور طويل المدى ومتعدد الأغراض وثقيل الوزن موجه بالالياف الضوئيه تم تصميمه وتطويره بواسطة Whitehead Sistemi Subacquei WASS بالتعاون مع القوات البحرية الإيطالية
المدى :50كلمو
الطول:6.3
القطر: 533
طوربيد القرش الأسود مجهز بأجهزة استشعار متعددة للكشف عن الأهداف وتصنيفها

F-21

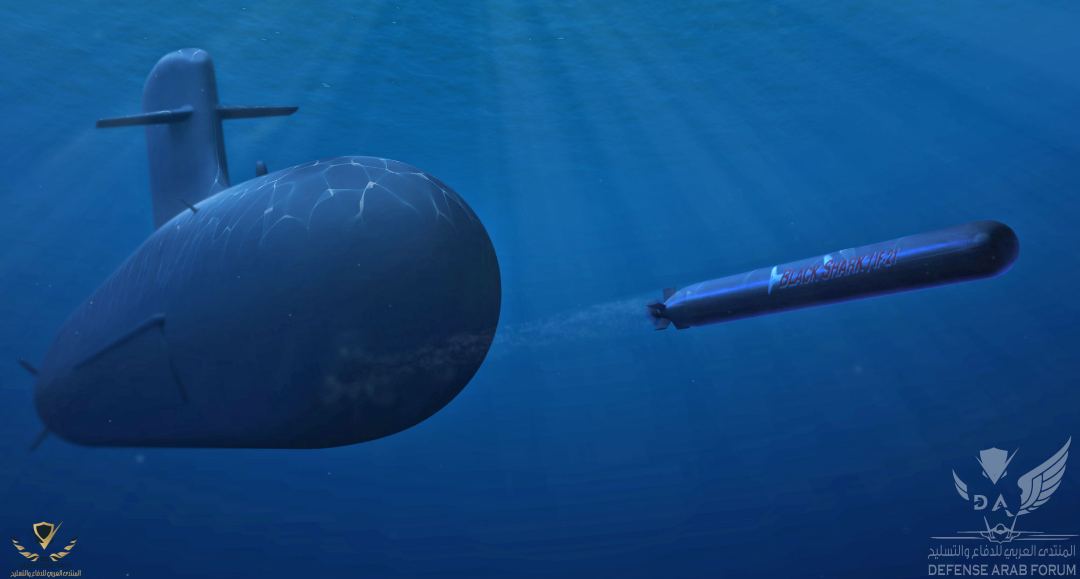

مشاهدة المرفق 239148
طوربيد ثقيل يصل طوله الى 6 متر وقطر 533 ملم ووزن 1300,كلغ ويصل الى مدى 50 كلم
مشاهدة المرفق 239149

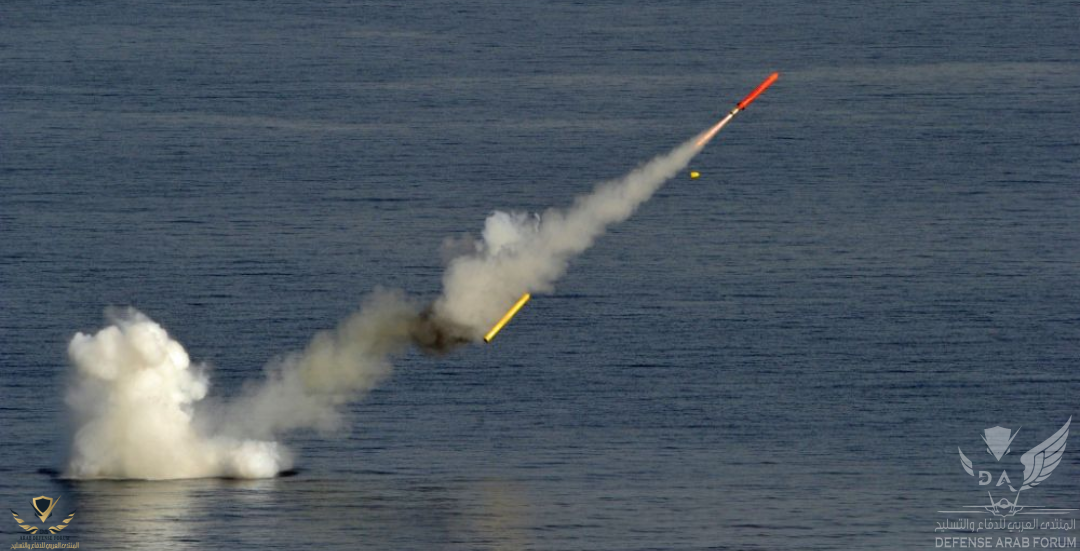

* تستطيع الغواصع أطلاق صاروخ الكروز MdCN من MBDA

وهو صاروخ كروز مضاد للاهداف الارضيه يتم أطلاقه من كبسوله خاصه عن طريق أنابيب الطوربيد
*يصل وزن الصاروخ الى 1400 كلغ مع طول 6.5 متر وقطر 0.5متر
* يصل مدى الصاروخ الى 250كلم وهو موجهه بالاقمار الصناعيه مع توجيه نهائي IR
مشاهدة المرفق 239150

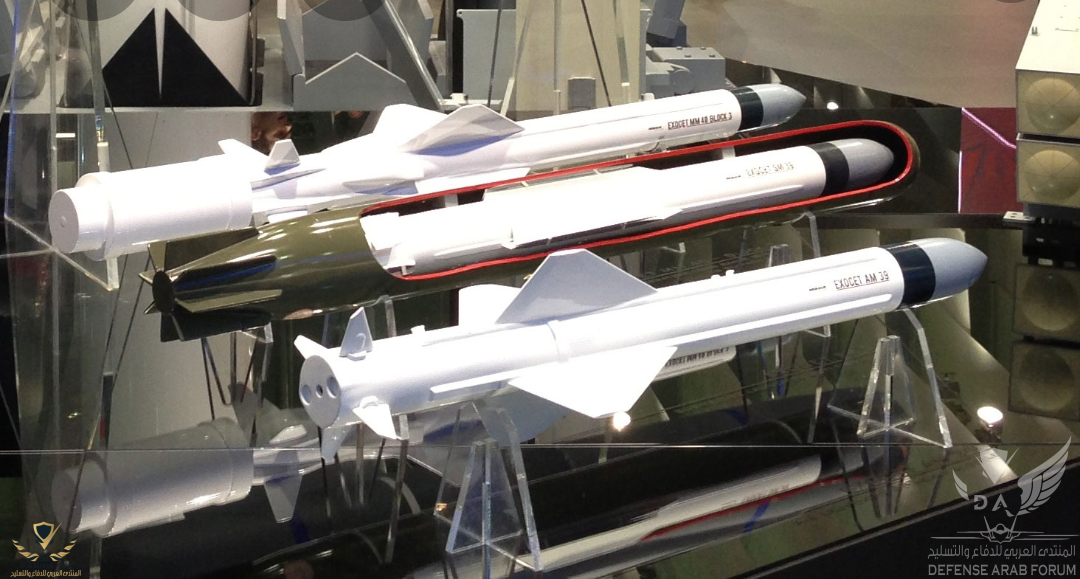

* وكذلك من ضمن حزمه تسليح الغواصه الصاروخ الشهير والغني عن التعريف AM39 Exocet المضاد للقطع البحريه ويصل مدى الصاروخ الى 50كيلومتر يتم أطلاقه من حاويه خاصه يتم اطلاقه عبر أنابيب الطوربيدات
*يصل وزن الصاروخ الى 655 كلغ وطول 4.69 وقطر 350ملم

مشاهدة المرفق 239152

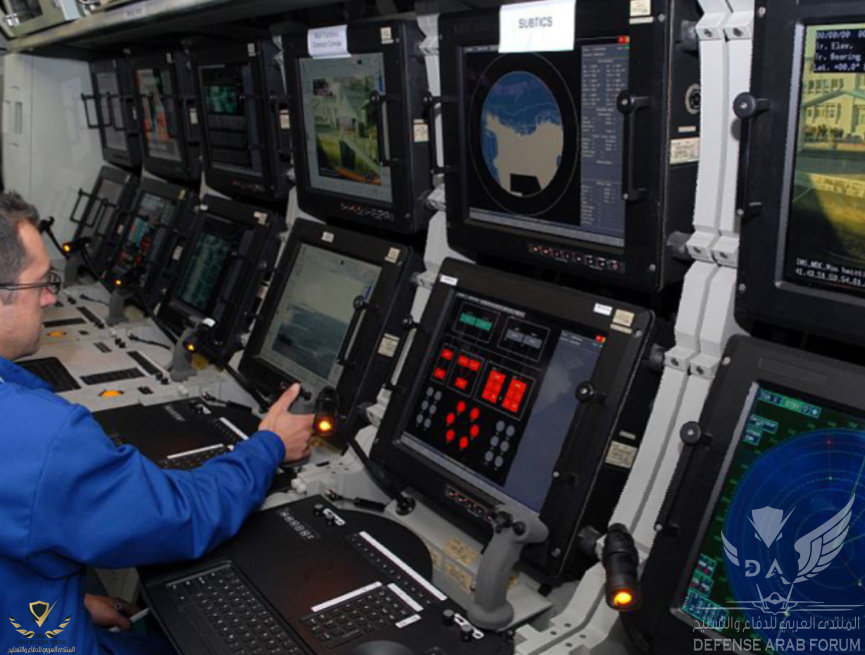

*تحمل الغواصه نظام إدارة القتال نوع SUBTICS
نظام القتال التكتيكي المتكامل للغواصات

يتكون من ستة لوحات و مفاتيح مشتركة متعددة الوظائف
يتكون نظام إدارة القتال من نظام متخصص للتعامل مع الأوامر والبيات القادمه من جميع احهزة الأستشعار ويتحكم النظام بجميع الاسلحه الموجودة مع مجموعة متكاملة من أجهزة الاستشعار الصوتية مع أجهزة الاستشعار

(أنظمه الأستشعار والرصد )

*تحتوي الغواصه على تشكيله متنوعه من أجهزة الأستشعار والرصد. نذكر البعض منها

S-Cube
Series 30 Search
Sagem Series 20 Attack
(Periscope System (APS
(Sagem Series 10 (CSR
DR 3000/ ITT AR 900
Mast System SMS


(S-Cube)
مشاهدة المرفق 239157
وهي مجموعه متكامله مدمجه من السونارات من أنتاج thales
يتيح النظام S-CUBE من توفير أداء سلبي و أيجابي نشط في المياه العميقة أو الساحلية لاكتشاف وتصنيف وتحديد موقع وتعقب للهدف بشكل بانورامي كامل
يقوم النظام بعمل "فقاعة الأمان" حول الغواصة بسبب مجموعة من المصفوفات التي تضمن تغطية 360 درجة على نطاق واسع من الترددات.
يوفر النظام الوصول الفوري إلى جميع بيانات أجهزة الاستشعار. يمكن أيضًا معالجة هذه البيانات بعد فترة زمنية طويلة في أي لحظة بناءً على طلب مشغل السونار ، مما يوفر أداة لا تقدر بثمن لتحليل البيانات وتصنيفها

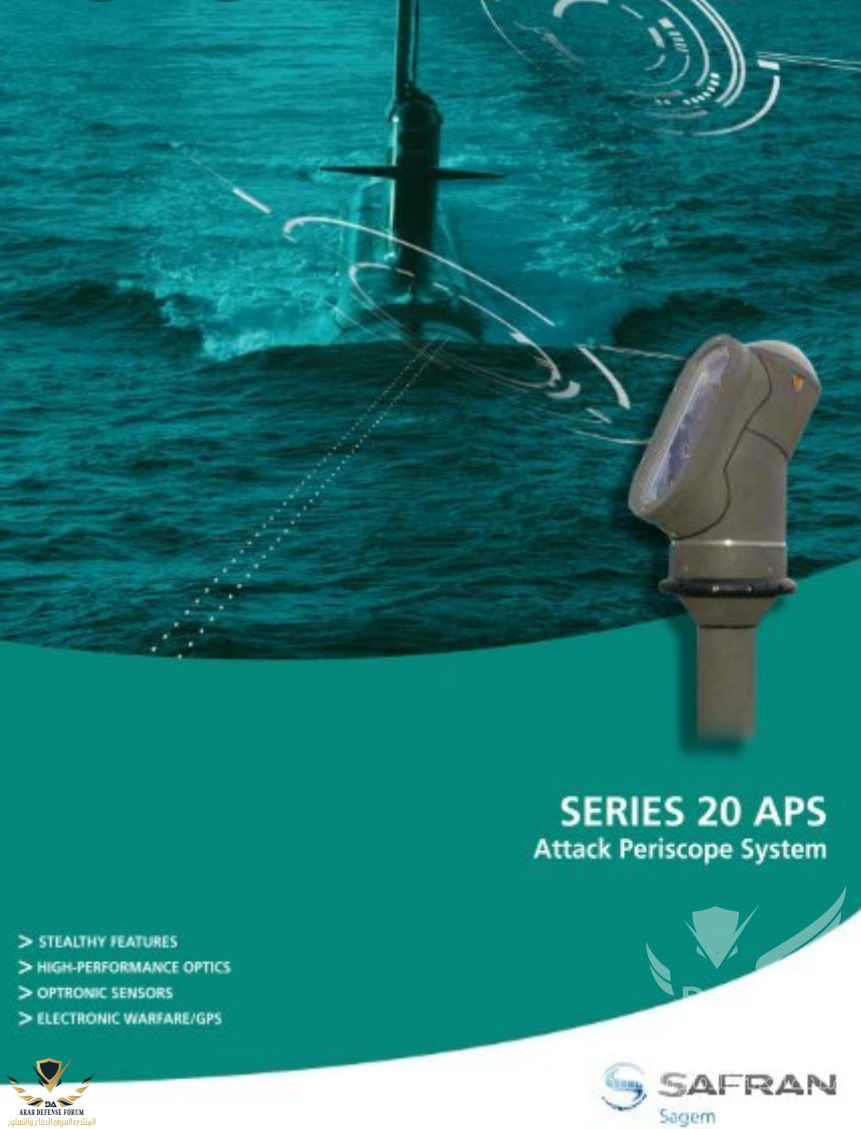

Sagem Series 20 Attack
مشاهدة المرفق 239159

هو عبارة عن بيرسكوب من أنتاح safran
يوفر النظام أداءً ورؤيه بصريًه متميزًة. تم دمجها تمامًا في نظام Above Surface Detection حيث تقوم بتجهيز جميع أنواع المنصات
يغطي مناظير هجوم سلسلة 20 APS جميع احتياجات الغواصات الحديثة المتعلقة بالهجمات و المراقبة السرية. بالإضافة إلى قناتها الضوئية المباشرة الثابتة الجيروسكوبية بقوة تكبير أربع مرات، تتميز Series 20 APS بكاميرا ملونة عالية الدقة معززة بكاميرا ذات مستوى إضاءة منخفض. تعمل ميزات معالجة الصور المتقدمة على تحسين ميزات النطاق السلبي التقليدية وتسجيل الفيديو. يمكن أن يستوعب منظار السلسلة 20 APS مجموعة من هوائي GPS / ESM-EW

Series 30 Search

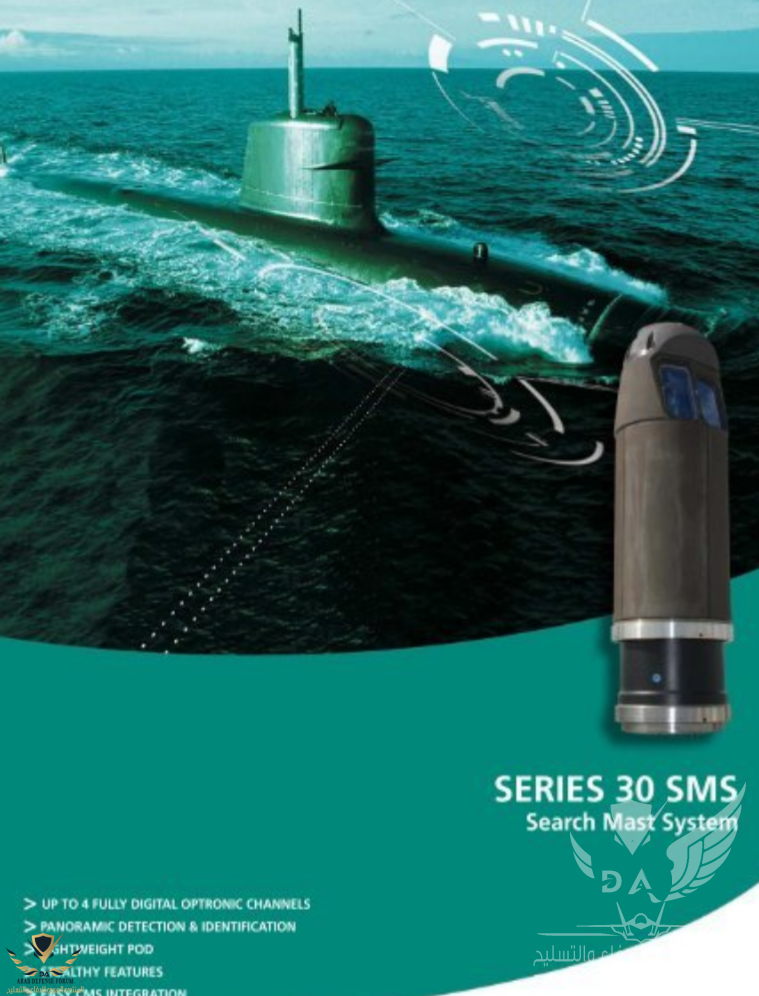

مشاهدة المرفق 239160
تحمل الغواصه صاريه تحمل نظام Series 30 من أنتاح afran و هو أحدث نظام للبحث حيث إنها توفر رؤيه بانوراميه للمراقبة فوق السطح يوفر النظام رؤيه بكميرات حراريه وبنظام رؤيه تلفزيونيه ملونه عاليه الجودة مع نظام تحديد ليزري

(Sagem Series 10 (CSR

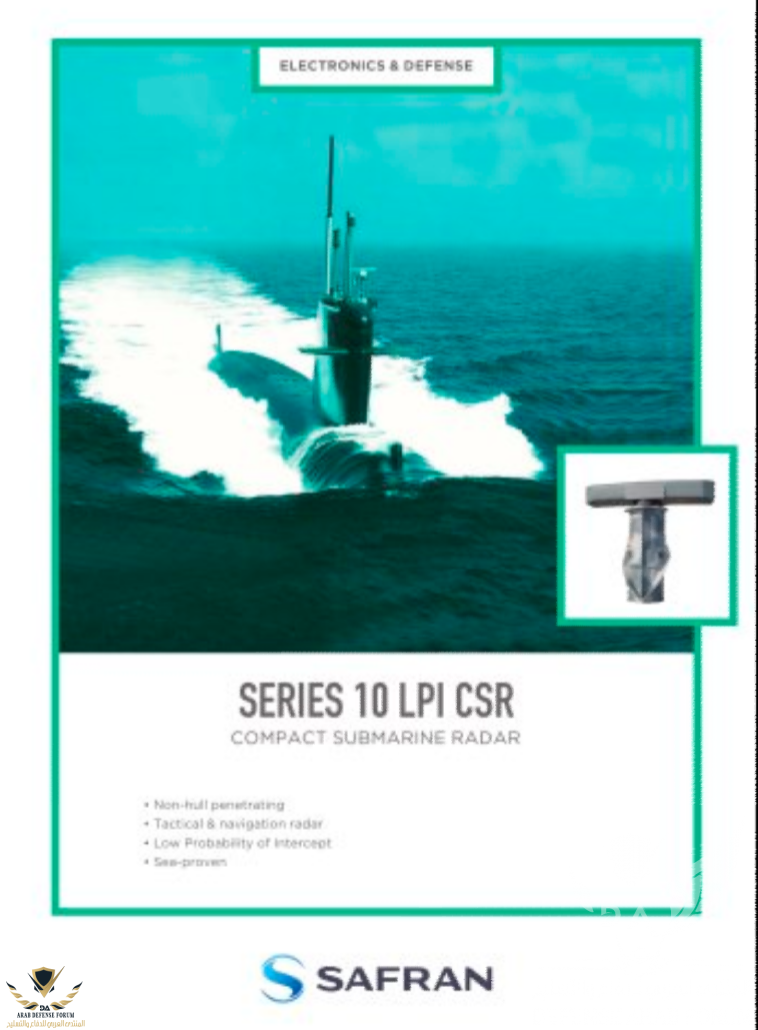

مشاهدة المرفق 239161
رادار ملاحي



*الغواصه مجهزة بأنظمه DR 3000 أو ITT AR 900هي عبارة عن انظمه حرب اللكترونيه من أنتاج Thales


(DR 3000)
هو نظام لتحديد موقع الترددات والبواعث الالكترونيه و يستخدم للأنذار والمراقبة و يستخدم أيضًا لجمع المعلومات الاستخبارية الإلكترونية


*تقوم الغواصات بأطلاق شراك خداعيه تقوم بتضليل الطوربيدات المعاديه
مشاهدة المرفق 239162

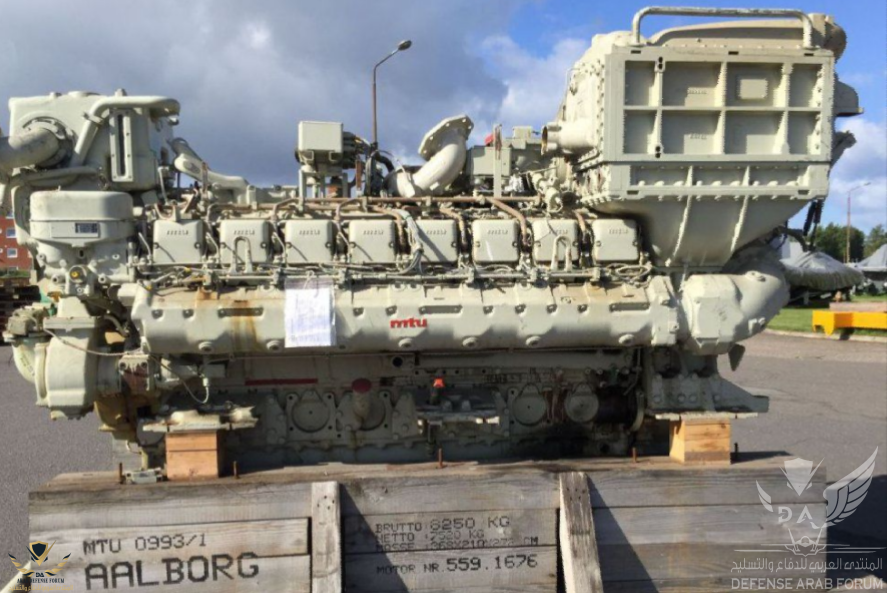

* يتم دفع الغواصه عن طريق أربع محركات ديزل و كهرياء من نوع
MTU 16V 396 SE84
او
SEMT Piesltick 12 PA4 V 200 SMDS
توفر2500kw من الطاقه
ويمكن تجهيز الغواصه بنظام الدفع الهوائي المستقبل
AIP MESMA) AIP) بحسب الطلب

حيث يمكن أن تظل الغواصه مغمورة لفترة تزيد عن 3 أسابيع متتالبه دون الحاجه الى الصعود للاعلى

(MESMA AIP)
(وحدة الطاقة الغواصة المستقلة) هي وحدة لإنتاج الطاقة الكهربائية مصممة خصيصًا للغواصات التقليدية. بالإضافة إلى توفير الكهرباء للسفينة ونظام الدفع ، يمكن أيضًا استخدامها لإعادة شحن البطاريات دون الحاجة للعودة على سطح البحر


* تم تزويد بعض الغواصات بمجموعتين من بطاريات Hagen (حسب العميل) التي يبلغ مجموعها 360 خلية



Jabbber​

الغواصة مرشحة لتشتغيل داخل القوات البحرية الملكية المغربية



[ALGERIAN SU57]

مشاهدة المرفق 239206

ركز جيدا في نافذة الغواصة ستجد المصدر

هذه صورة الغواصة الايطالية Gazzana (S525) Classe Sauro
اثناء تمرين سابق بين ايطاليا و المغرب خلال 2019
والسؤال المطروح
ما الذي تثبته هذه الصورة ؟ و ما دخلها بغواصة SCORPENE الفرنسية ؟



[آل قطبي الحسني]

أن شالله تكون الغواصه نالت أعجابكم وأقتنعوا فيها وخلاص راح تشترونها
أنا انتظر كوميشن من الشركه ونسبه 1بالمئه من الارباح إذا جبت لهم بيعه وصفقه حلوة من منطقه الخليج

? مانسبتني زود وزنها من ٢٠٠٠ طن ل٣٥٠٠ طن نبي نحشيها صواريخ كروز ?



[ARX160]

? مانسبتني زود وزنها من ٢٠٠٠ طن ل٣٥٠٠ طن نبي نحشيها صواريخ كروز ?

هيا حتت مولتو تحشيها علي مزاجك؟



[آل قطبي الحسني]

هيا حتت مولتو تحشيها علي مزاجك؟

? غواصه اكيد فيها مكان لتخزين الصواريخ غير الصواريخ الجاهزه للاطلاق

او تملك الميزه اليابانيه في اطلاق الصواريخ كروز والتلقيم الذاتي كأني رايت هذا بالغواصه اليابانيه ان ماكنت غلطان ?



[آل قطبي الحسني]

هيا حتت مولتو تحشيها علي مزاجك؟

اضف اننا بندفع فلوس للتطوير لتستوعب الغواصه صواريخ كروز اكثر لان لا ارى داعي للغواصات اذا ماراح نركز على كروز الهجوم البري

اضف احتاج في السكوربين دفاع جوي بالستي عمودي ? لحماية حاملة الطايرات السعوديه مستقبلا من الصواريخ البالستيه البحريه كصواريخ الصينيه
