راجمة الصواريخ الجورجية / الأوكرانية ZCRS-122

[Saudi silent]

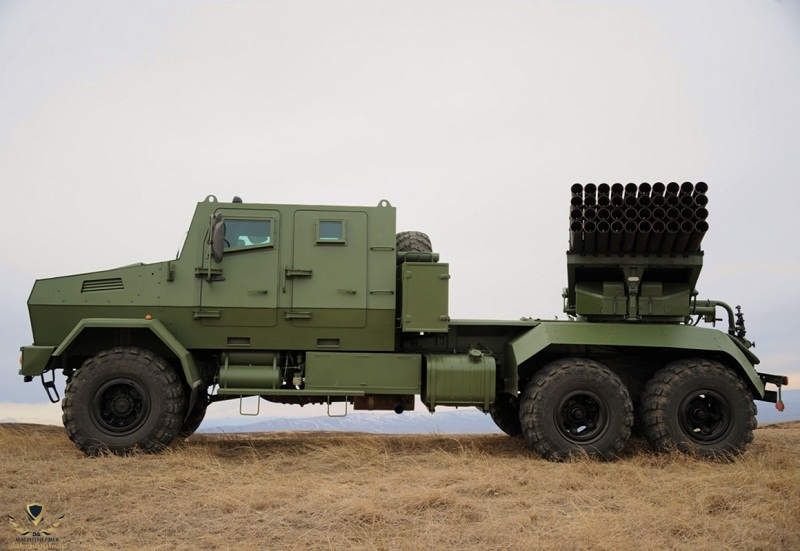

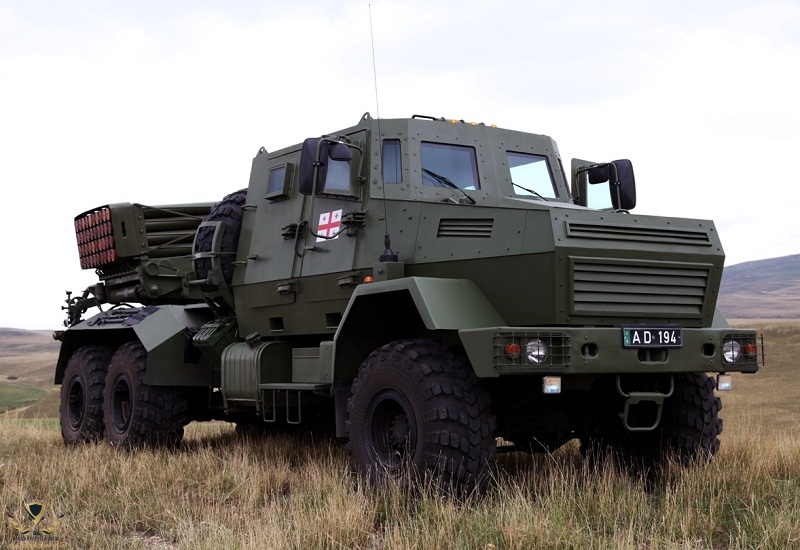

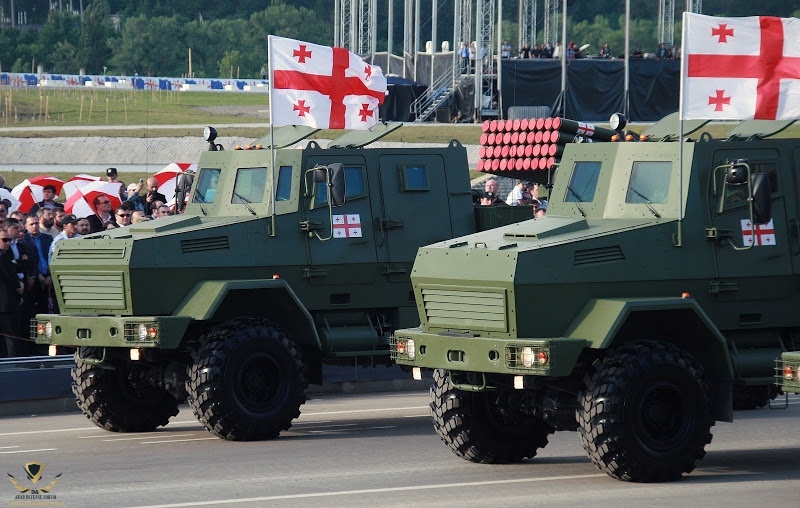

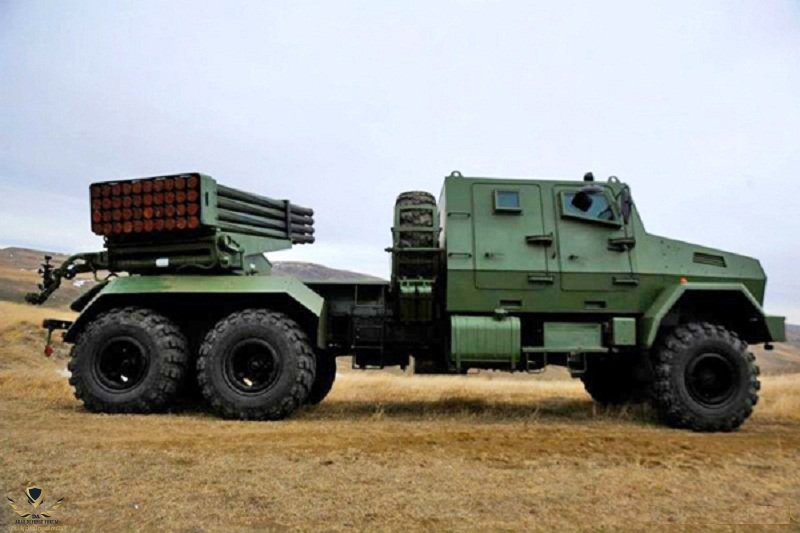

نظام الصواريخ الجورجي ZCRS-122 هو نسخة محدثة من النظام السوفيتي BM-21 GRAD وقد تم تطويره في جورجيا بمساعدة أوكرانيا تم الكشف عنه لأول مره في عام 2012 وبدأت الاختبارات الميدانية في نفس العام وكما يبدو أنه لم يتم تصنيع سوى ثلاثة أنظمة من هذا النوع.

تحتوي المركبة على مقصورة مدرعة مزدوجة يتمتع نظام المدفعية الجديد بعدد من المزايا التي تتفوق على التصميم السوفيتي القديم تجدر الإشارة إلى أن أنظمة BM-21 Grad المتبقية قد تم تطويرها في أوائل الستينيات وتقترب من نهاية فترة خدمتها.

يحتوي النظام ZCRS-122 على 40 أنبوب إطلاق لصواريخ 122 ملم وهو متوافق مع جميع الصواريخ المطورة من أجل BM-21 Grad وكذلك الصواريخ المطورة حديثا كما تم تزويد مركبة الإطلاق بنظام تحديد المواقع العالمي (GPS) والذي يستخدم في التنقل والاستهداف .

يمكن للنظام الجورجي إطلاق صواريخه اثناء الحركة مع وجود جميع أفراد الطاقم داخل الكابينة
ويوفر درع الكابينة الحماية للطاقم من شظايا نيران الأسلحة الصغيرة وقذائف المدفعية.



يعتمد النظام الجورجي على الشاحنة الثقيلة KrAZ-6322 وتستعمل محرك ديزل YaMZ-238D يعمل بقوة 330 حصان
وبسرعة قصوى تبلغ 80 كم/س بنطاق +500 كم كما ان الشاحنة لديها القدرة والكفائة العالية للتنقل على جميع انواع التضاريس وفي جميع الظروف المناخية .

معلومات عامة :
البلد المصنع : جورجيا / اوكرانيا
المدى الاقصى: 40 كم
الطاقم : 5
الوزن: 20 طن

( المنتدى العربي للدفاع والتسليح )①



[Ozone]

كم حجم الراس الحربي للصاروخ؟



[Saudi silent]

كم حجم الراس الحربي للصاروخ؟

امزح امزح .

وزنه 18 كجم



[آل قطبي الحسني]

حجم ضخم على قلة سنه لو مخلينها لحم قاذف صواريخ كروز او بالستي ابرك من هذا الحجم على صواريخ كتاكيت



[Saudi silent]

حجم ضخم على قلة سنه لو مخلينها لحم قاذف صواريخ كروز او بالستي ابرك من هذا الحجم على صواريخ كتاكيت

من الواضح ان الشاحنة اغلى من القاذف نفسه .



[هيرون]

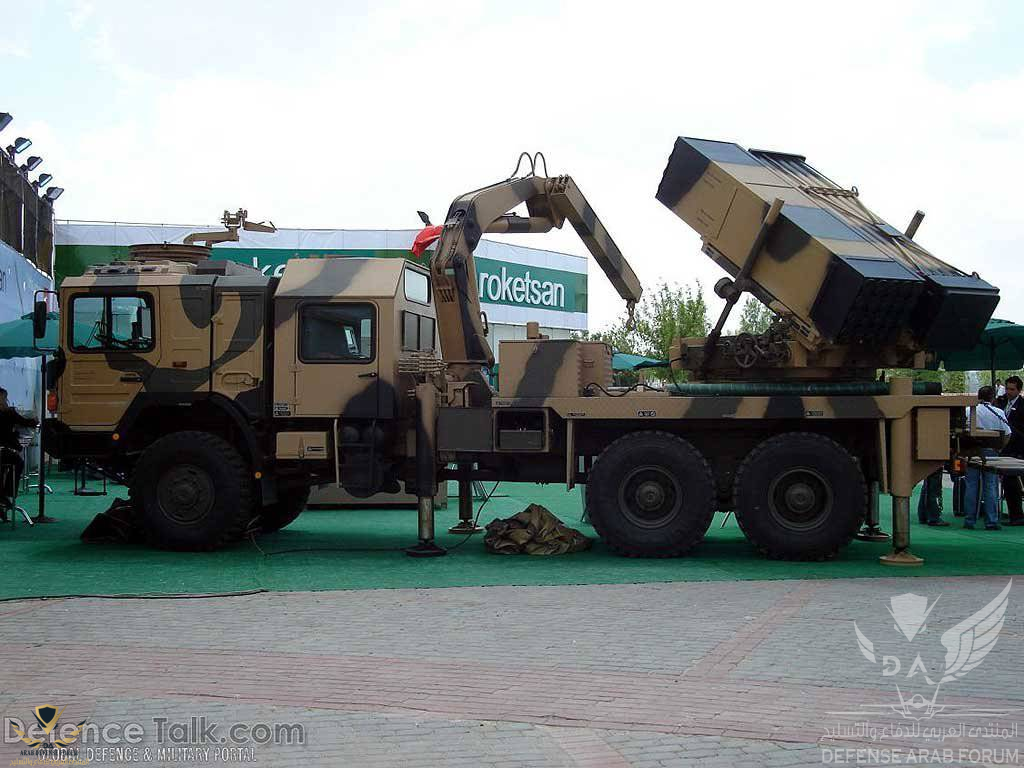

طالما تم تصنيع 3 نماذج فقط يمكن للبلدين الحصول على التركية T-122 Sakarya وهي المكافئ للغراد الروسية
يمكنها إطلاق قذائف الغراد المختلفه ولكنها تأتي بحزمة صواريخ من المصنع بعضها مزود برؤوس عنقودية لقنابل مضادة للأفراد والدروع .
حسب مافهمت أن الجيل الجديد منها يأتي بحاوية صواريخ مختومه يتم تركيبها بسرعه بدل التذخير اليدوي وتستخدم لمره واحده .
أعتبرها أفضل الموجود كتطوير لفكرة الغراد .



[Ozone]

امزح امزح .

وزنه 18 كجم

وزن قذيفة مدفع الهاوتزر 155ملم 40 كجم تقريباً و بنفس المدى

يبقى الفارق في التكلفة



[khalaf]

كم حجم الراس الحربي للصاروخ؟

صواريخ 122mm​



[khalaf]

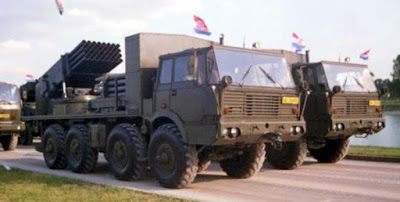

اقرب شبيه لها هي التايفون الكرواتيه M96 Tajfun نفس المدرسة ونفس الاصل تقريباً

تحمل صواريخ غراد ، مداها مقارب ، عيار 122mm تستخدم عربة تاترا " تصنع بالسعودية والتشيك "
قادرة على حمل 64 صاروخ ، تطلق 32 صاروخ في 16 ثانية ، ثم يُعاد تذخيرها الجاهز بشكل سريع وبنفس العدد.​



[Saudi silent]

اقرب شبيه لها هي التايفون الكرواتيه M96 Tajfun نفس المدرسة ونفس الاصل تقريباً

تحمل صواريخ غراد ، مداها مقارب ، عيار 122mm تستخدم عربة تاترا " تصنع بالسعودية والتشيك "
قادرة على حمل 64 صاروخ ، تطلق 32 صاروخ في 16 ثانية ، ثم يُعاد تذخيرها الجاهز بشكل سريع وبنفس العدد.​

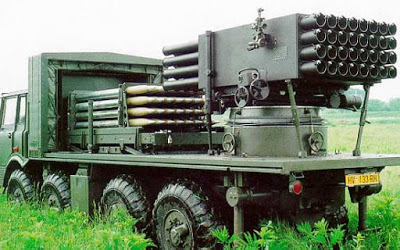

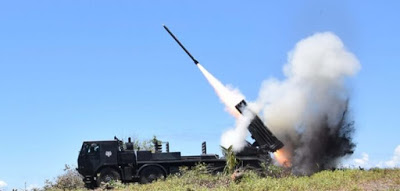

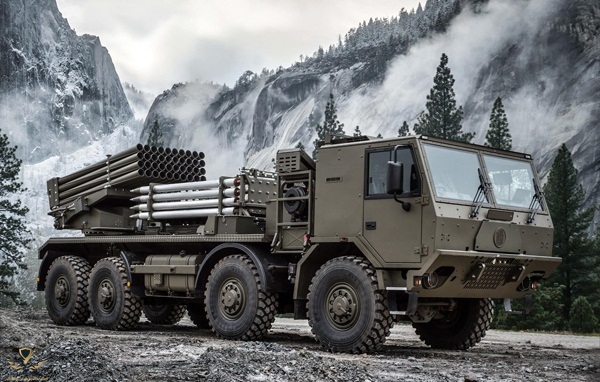

التشيكية 70-vampir شكلها من الخارج هيبة اكثر ونفس الشي



[khalaf]

التشيكية 70-vampir شكلها من الخارج هيبة اكثر ونفس الشي

مشاهدة المرفق 232897

صدقت الـ concept واحد والاداء واحد تقريباً اما الشكل فكل واحد بكيفه ?

​



[moonirbrk]

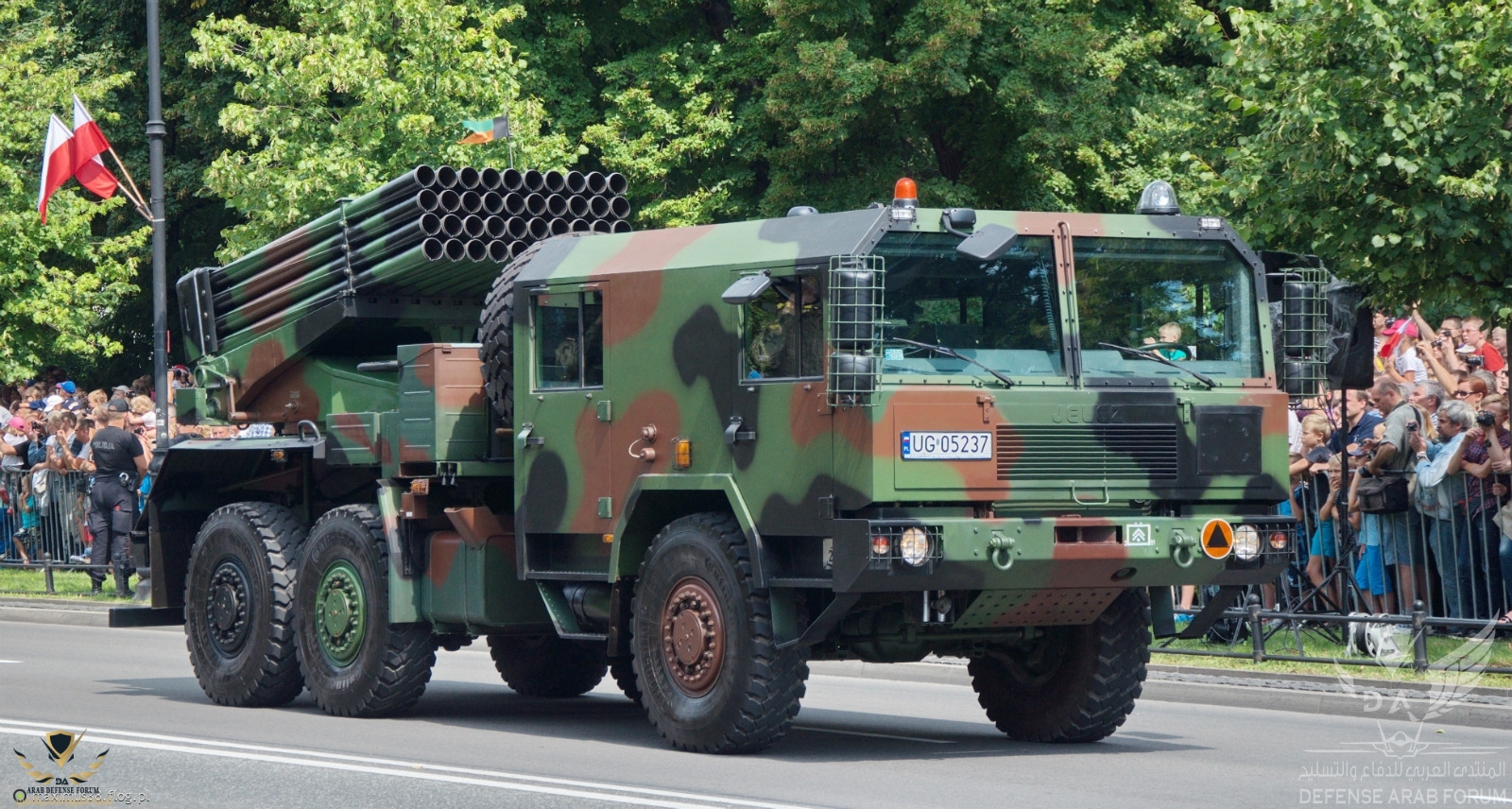

البولندية WR 40 Langusta

عيار 122mm
40 وحدة اطلاق
42 km

العالم كله طلع عنده جراد الا نحن



[khalaf]

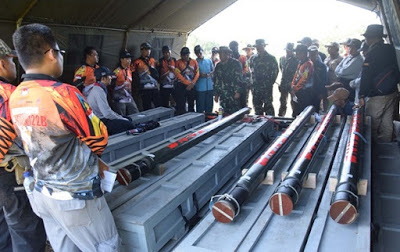

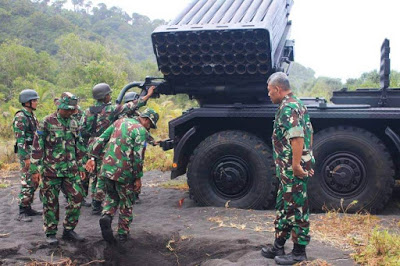

الاندونيسية R-Han122b

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[الصباح]

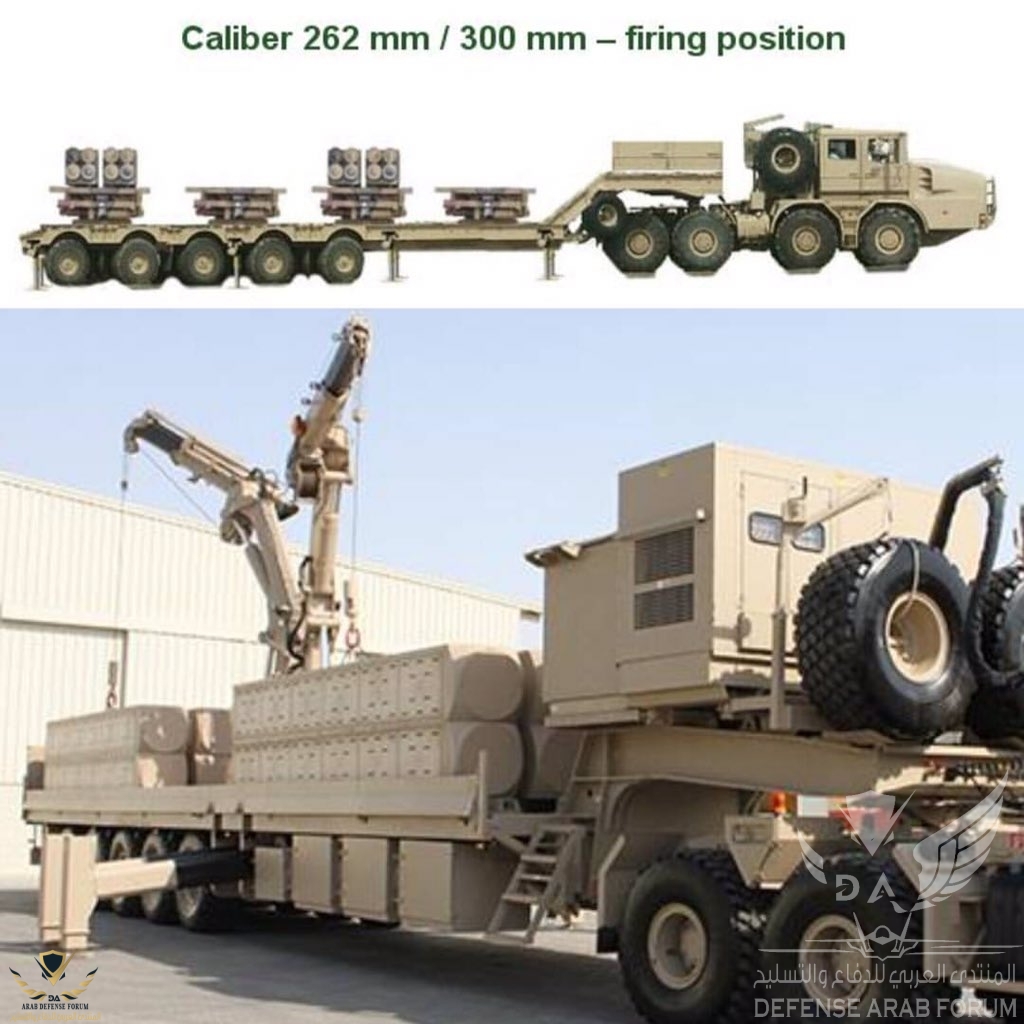

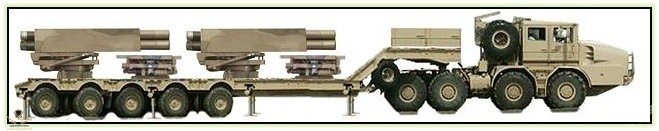

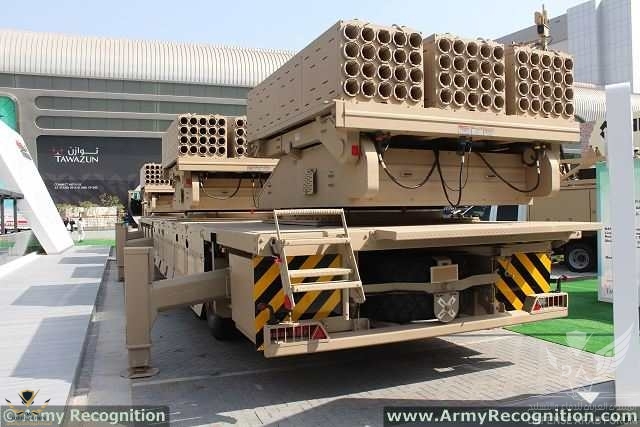

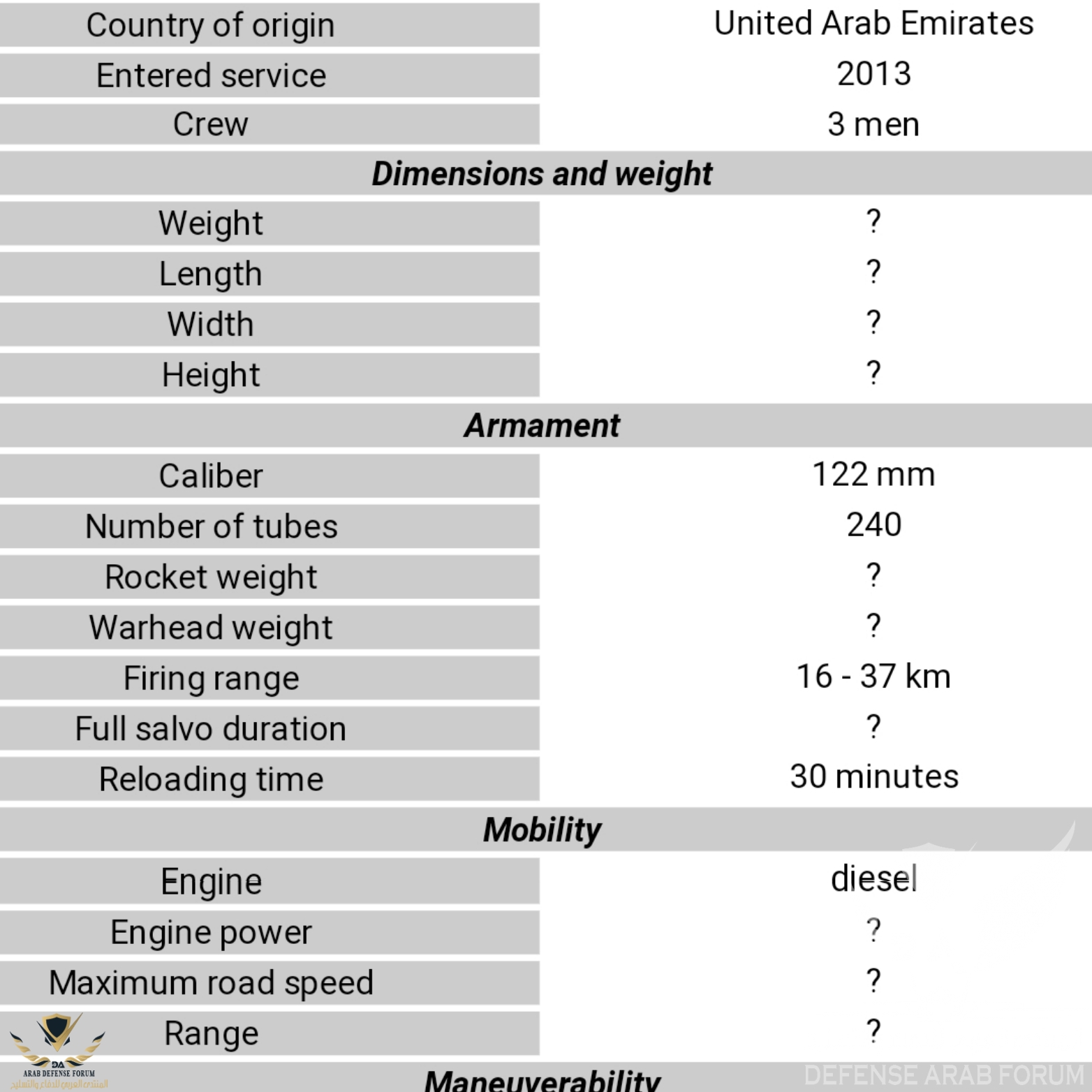

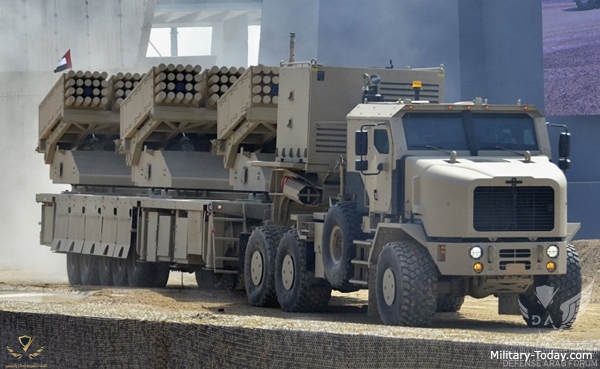

لاتنسون العملاق الإماراتي
جوباريا (تيمنا باكبر ديناصور )

.
.



[Saudi silent]

لاتنسون العملاق الإماراتي
جوباريا (تيمنا باكبر ديناصور )

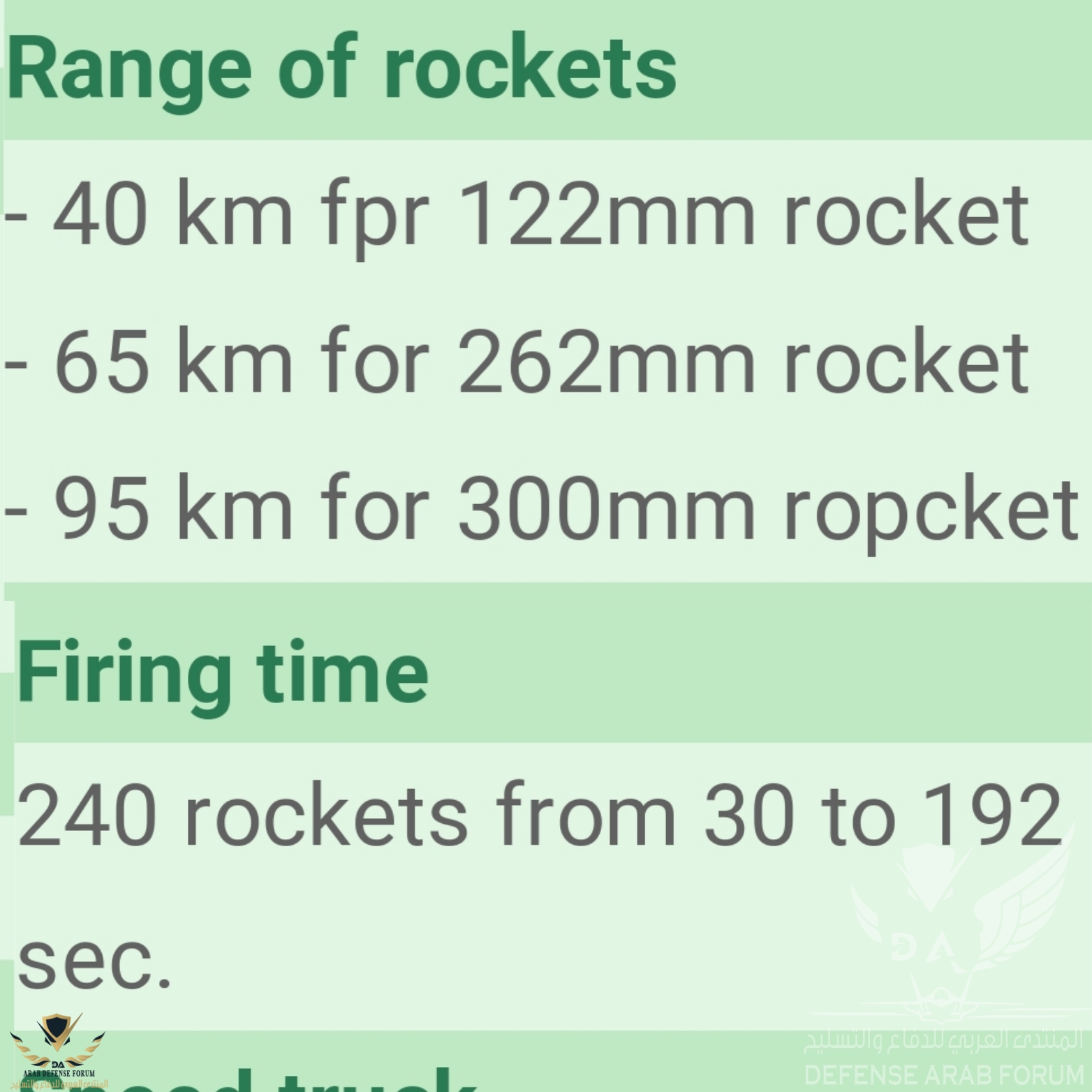

مشاهدة المرفق 233037مشاهدة المرفق 233036
.
.مشاهدة المرفق 233038

وش الصواريخ الي تستخدمها ؟



[الصباح]

وش الصواريخ الي تستخدمها ؟

اكثر من نوع



[yf22]

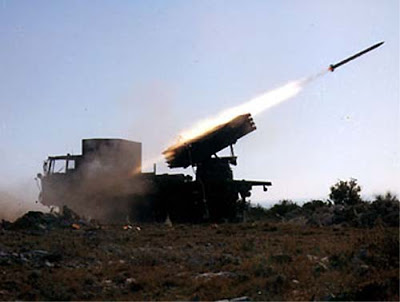

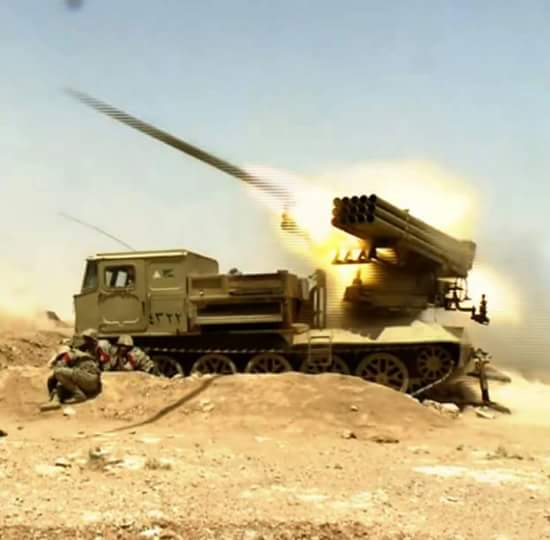

النسخة المصرية صقر

متشظى

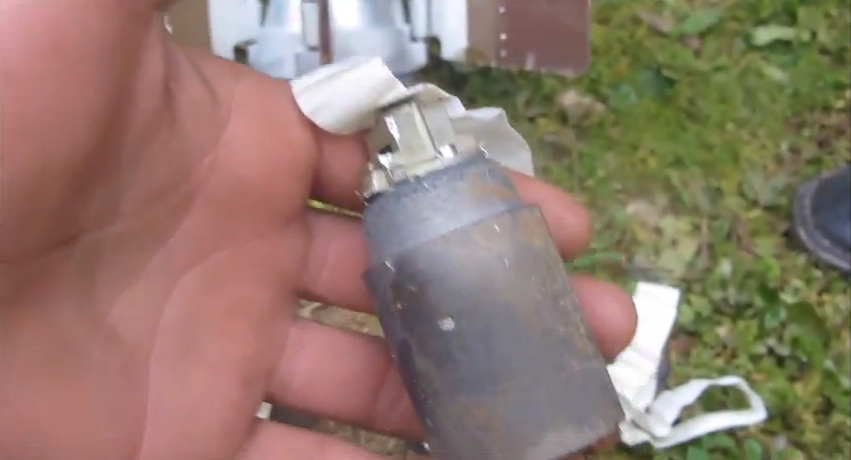

قنيبلات

​



[klash]

أستاذي آلا يوجد اي معلومات عن تطوير هذه المنظومة من حيث التوجيه والدقة وجي بي اس و حجم رأس الصاروخ والمدي
وهل الصواريخ المستخدمة تُصنع بالكامل بمصر وما هو اقصي معيار للصاروخ من حيث المدي والرأس الحربي

كان في خبر متداوا منذ ٢٠١٦ عن تعاقد مصر عن WS الصيني ذات المدي الأعلي من ٢٠٠ كيلو

اعتقد نحن بحاجة لتطوير جميع راجمات صقر من ناحية المدي والدقة وحجم الرأس بجانب إدخال المنظومة الصينية WS ذات المدي ٤٠٠ كيلو تقريباً واخذ رخصة تصنيع نستطيع وقتها عدم التفكير بمسالة المدفعية الصاروخية ٥٠ سنة القادمة

ونتفرغ لإنتاج صواريخ الأرض ارض من خلال التعاون مع الصين وأوكرانيا وروسيا والخبرات المصرية .. او الحصول علي الإسكندر الروسي نسخه محترمة او الصيني ونبني عليه نحن لسنا اقل من ايران ونستطيع عمل الكثير لو هناك قرار سياسي

النسخة المصرية صقر

متشظى

قنيبلات

​



[yf22]

أستاذي آلا يوجد اي معلومات عن تطوير هذه المنظومة من حيث التوجيه والدقة وجي بي اس و حجم رأس الصاروخ والمدي
وهل الصواريخ المستخدمة تُصنع بالكامل بمصر وما هو اقصي معيار للصاروخ من حيث المدي والرأس الحربي

كان في خبر متداوا منذ ٢٠١٦ عن تعاقد مصر عن WS الصيني ذات المدي الأعلي من ٢٠٠ كيلو

اعتقد نحن بحاجة لتطوير جميع راجمات صقر من ناحية المدي والدقة وحجم الرأس بجانب إدخال المنظومة الصينية WS ذات المدي ٤٠٠ كيلو تقريباً واخذ رخصة تصنيع نستطيع وقتها عدم التفكير بمسالة المدفعية الصاروخية ٥٠ سنة القادمة

ونتفرغ لإنتاج صواريخ الأرض ارض من خلال التعاون مع الصين وأوكرانيا وروسيا والخبرات المصرية .. او الحصول علي الإسكندر الروسي نسخه محترمة او الصيني ونبني عليه نحن لسنا اقل من ايران ونستطيع عمل الكثير لو هناك قرار سياسي

باختصار

و هذا الاقتباس به رد على بعض اسئلتك

المنظومة صقر منظومة متعددة الامدية .
فمثلا لدينا :
صقر 4 : صاروخ 122 مم بانبوبة واحدة على حامل ثلاثي بمدي 4 كم وهى نسخة مصرية معدلة من الBM 11 .

صقر 8 : صاروخ 122 مم ب2 انبوب اطلاق على حامل ثلاثي بمدي 8 كم وهى ايضا نسخة مصرية معدلة من BM 11 .

صقر 10 : صاروخ 122 مم ب 4 انبوب اطلاق على صفين بمدي 10 كم وهى ايضا نسخة معدلة من الBM 11 .

صقر 18 : صاروخ 122 مم ب30 انبوبة اطلاق على اربع صفوف بمدي 21 كم وهى نسخة معدلة من ال BM 11 .

صقر 30 : صاروخ 122 مم ب 30 انبوبة اطلاق موزعة على 3 صفوف بمدي 30 كم وهي نسخة مصرية معدلة من ال BM 21

صقر 36 : صاروخ 122 مم ب 40 انبوبة اطلاق موزعة على 4 صفوف بمدي 36 كم وهى نسخة مصرية محسنة المدي من ال BM 21 .

صقر 40 : صاروخ 122 مم ب40 انبوبة اطلاق موزعة على 4 صفوف بمدي من 40 الى 42 كم وهى النسخة الوحيدة تقريبا من العيار 122 مم التى تعدي مداها ال40 كم .

صقر 45 : وهى اول نسخة مصرية تعتمد العيار 227 مم ( نسخة مصرية من الملرز مصنعة برخصة ) ولذالك هي نفس النسخة الامريكية 12 انبوبة اطلاق موزعة على صفين . ويكمن الاختلاف الوحيد بينها وبين الملرز ان الملرز على شاحنة بجنزير بينما الصقر 45 على نفس الشاحنة 6X 6 .
والنسخة صقر 45 ذات امدية متعددة على حسب الذخيرة المستخدمة فمثلا :
اذا استخدمت الذخيرة الصاروخية M 26 يصير مداها 32 كم .
اذا استخدمت الذخيرة الصاروخية M 26 A1 /A2 يصير مداها 45 كم .
اذا استخدمت الذخيرة الصاروخية M 30 يصير مداها 45 كم .

اخيرا الانجاز المصري فى تطوير وصناعة الفروج 7 وهناك تطويران :

صقر 80 : صاروخ 325 مم محمل ب 3 انابيب اطلاق على شاسية تي 55 او على شاحنة محملة بصاروخ واحد ذو مدي 80 كم وراس حربية تزن 200 كجم .

الليث 90: وهى نتاج التعاون المصري العراقي بصاروخ من نفس العيار 325 مم ويصل مداة الى 90 كم .

من الممكن اضافة النسخة ارض ارض من السام 2 بمدي 150 كم .

بالنسبة لسؤالك عن توع الصواريخ الذي من الممكن تحميلة برؤوس غير تقليدية فهو الصقر 80 ( تطوير الفروج 7 ) فهو يحمل راسا حربية تزن 200 كجم - ممكنراس غير تقليدية - .

ولا يوجد صاروخ صقر مداة 400 كم لان 400 يعتبر صاروخ باليستي .
مصر اعلنت فى احد معارض ايدكس عن وجود مدفعية صاروخية موجهة من طراز صقر - مداها كيفية التوجية اللة اعلم -
اخر مدي للمدفعية الصاروخية يتراوح بين( 90 كم) والنسخة ارض ارض من السام 2 ( 150 كم)
واي اسئلة اخ فارس النهار ونحن فى الخدمة .
