عائله Zelzal


.......Next

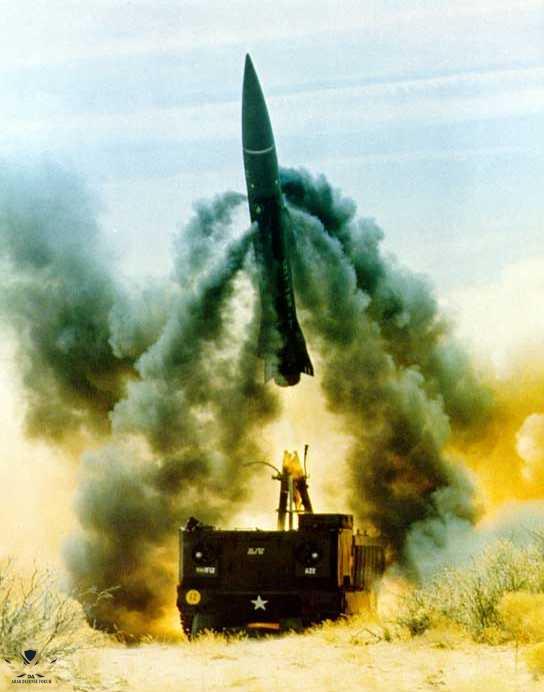

صاروخ الHonest John الأمريكي لديه مواصفات مشابهة لزلزال



full

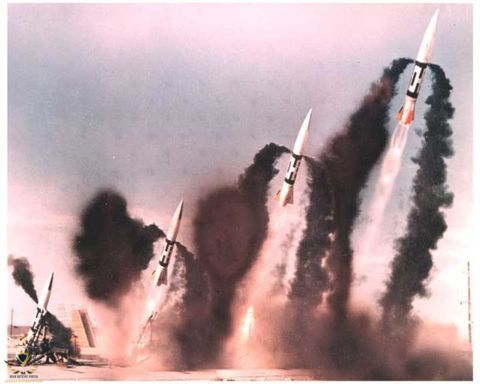

ضد نفس الصاروخ قام الهوك بتحقيق عدة اعتراضات.
وهذه كانت الأولى





(كم تعجبني الفديوها الامريكية من هذا النوع ??? كانو مهتمين بنشر المعلومات وتوعية الشعب)

هذا يجعلني اتخيل اداء النسخة الايرانية الاخيرة مرصاد-16 امام هذه الصواريخ :unsure:


مع بحث صغير أيران لم تمتلك هذا النوع من الصواريخ

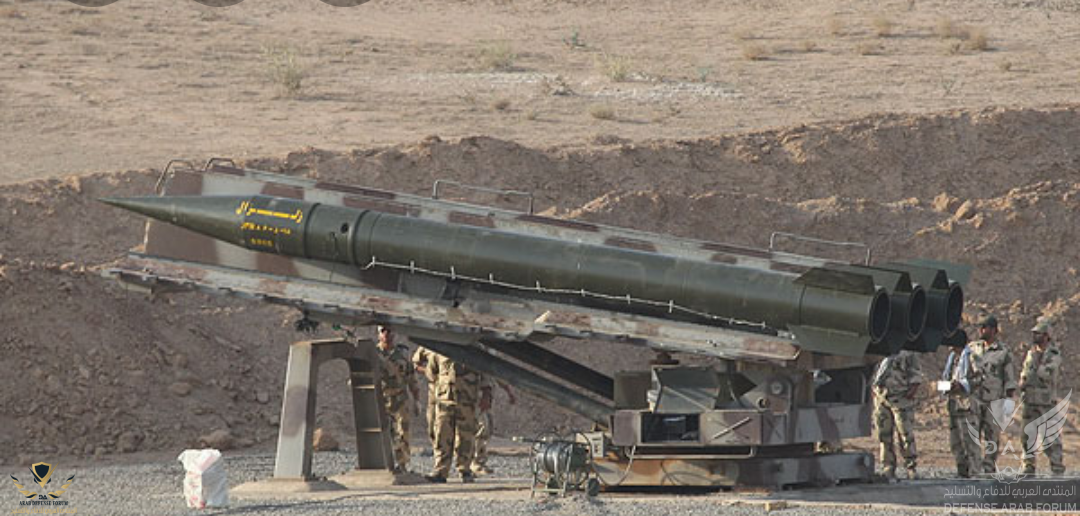

ZELAL
مشاهدة المرفق 230571

عائله Zelzal تعتبر أحد أقدم المشاريع الصاروخيه الايرانيه التي تم تطويرها بعد أو خلال الحرب العراقيه الايرانيه كنتيجه لادراك القادة الايرانيين لأهميه هذا السلاح في صراعاتهم كأحدى الدروس المستفادة من حرب الخليج الاولى

*تتشكل تلك العائله من ثلاثه أجيال أساسيه تتمايز فيما بينها في بعض الخصائص كالمدى والرأس الحربي

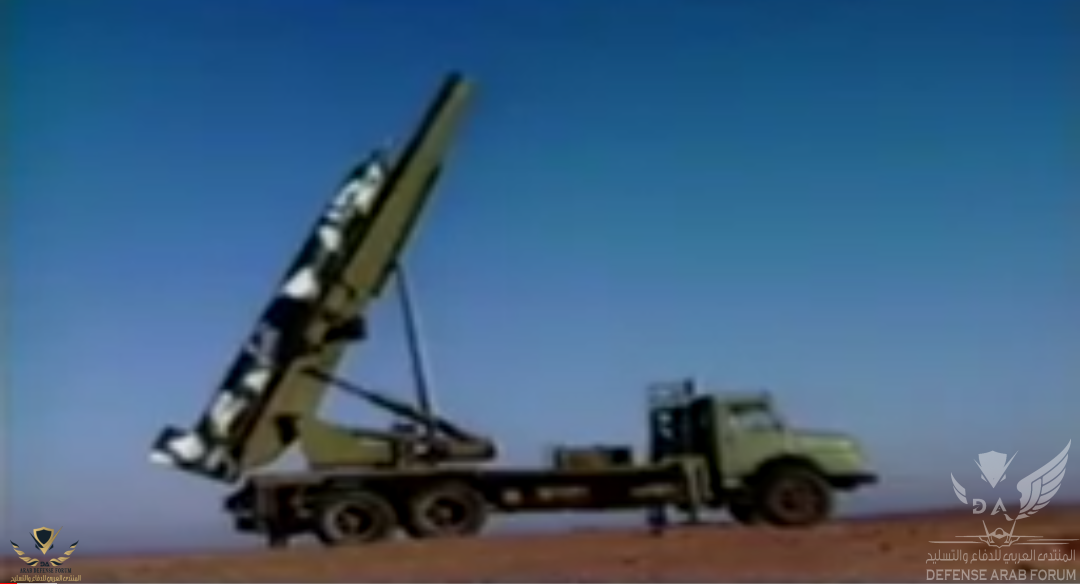

مشاهدة المرفق 230589
*تم أطلاق الانتاح المكثف لعائله صواريخ زلزال في تسعينيات القرن الماضي ويتكون الصاروخ من مرحله واحدة ويعمل الصاروخ بالوقود الصلب وتكون تلك الصواريخ محموله على منصه متحركه شاحنه بنز مع وجود منصات ثابته ثنائيه وثلاثيه

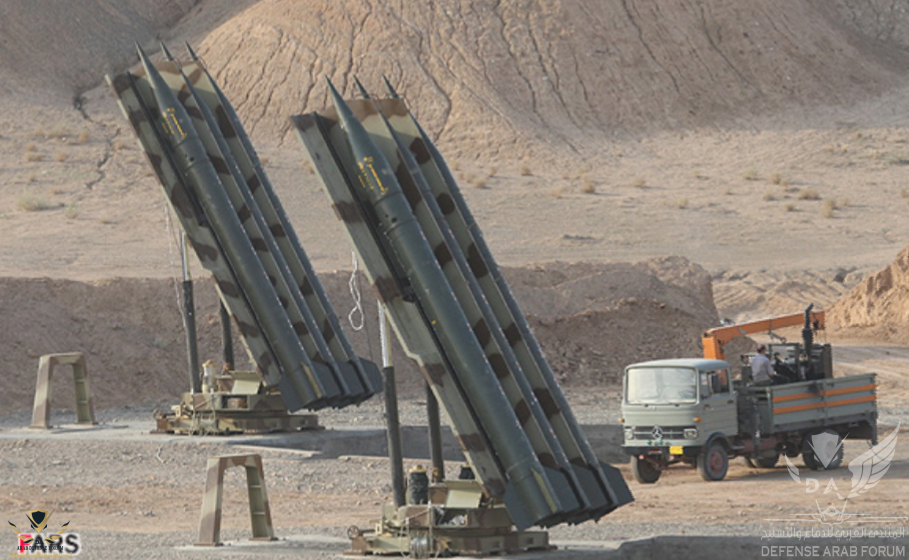

مشاهدة المرفق 230598
منصه واحدة تحمل 3صواريخ

*تتميز تلك الصواريخ بأنها قليله الكلفه وبسيطه الانتاح وسريعه ويتم تخزينها لفترات طويله وكذلك غير موجهه حيث تعتمد على التعديل الاولي لأحداثيات الهدف
*تستخدم تلك الصواريخ البسيطه الرخيصه لضرب أهداف كبيرة الحجم كالقواعد الجويه والمطارات والمدن


مشاهدة المرفق 230590

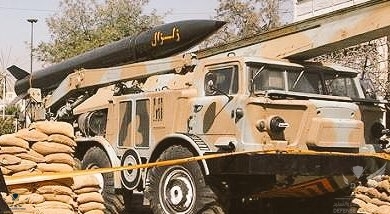

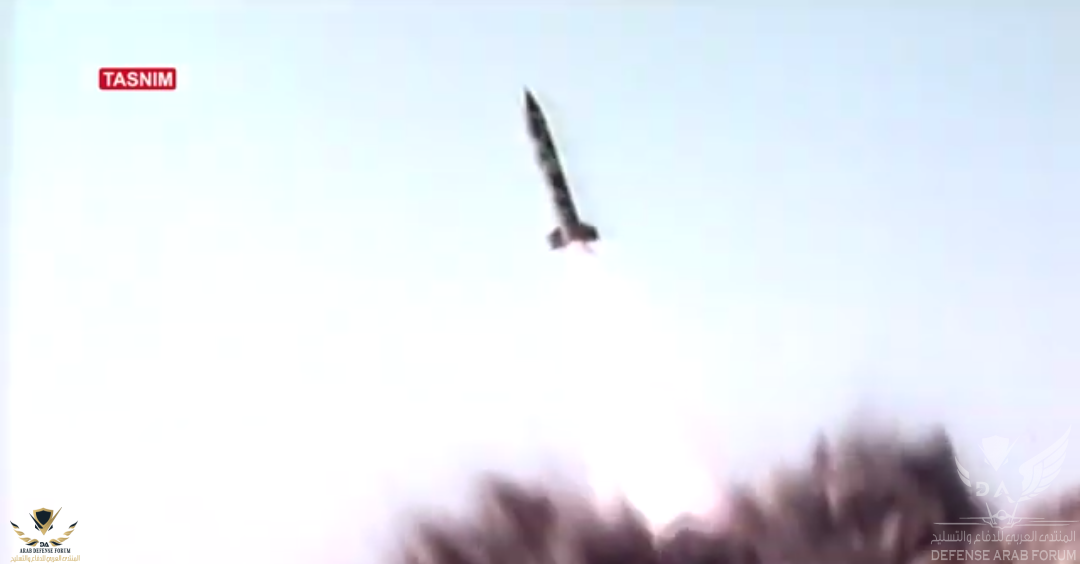

أحدى النسخ القديمة من الصاروخ غير مجهزة بمحركات التي تعمل على دوران الصاروخ حول محوره

مشاهدة المرفق 230599
* لا يمكن الجزم و تحديد تاريخ دخول تلك الصواريخ في الخدمه فهناك تضارب في المصادر ولكن بعض المصادر الايرانيه تشير الى مشاركه النسخ الاولى من تلك العائلة في الحرب العراقيه الايرانيه ربما في السنوات الأخيرة ومع الرجوع الى مقاطع الفيديو المتوفرة للنسخ الاولى يمكن ملاحظه عدم تجهيز تلك النسخ القديمه بخراطيش او محركات نفاثه التي تعمل على دوران الصاروخ حول محوره للمزيد من الدقه والاتزان

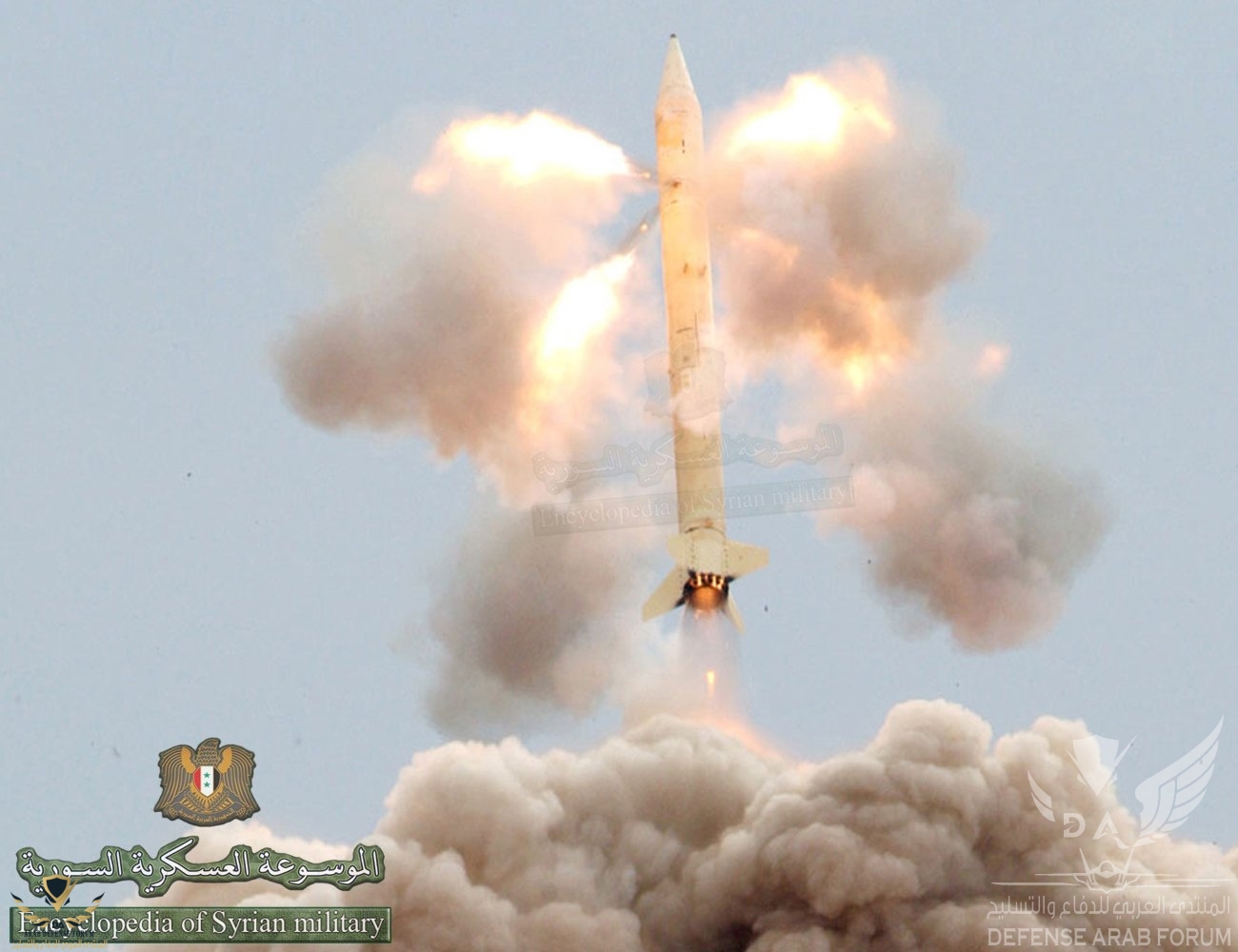

مشاهدة المرفق 230586
Luna Frog7

*على غرار صواريخ LUNA السوفيتيه تلك الصواريخ مجهزة بخراطيش او محركات نفاثه صغير قبل منطقه الرأس تعمل على تدوير الصاروخ حول محوره للمزيد من الثيات والدقه

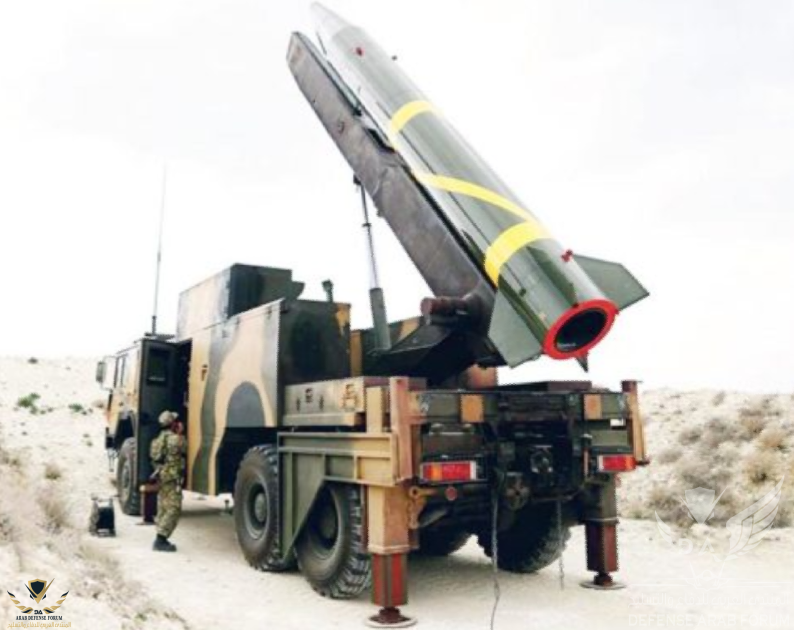

مشاهدة المرفق 230580
B 611
* تقول بعض المصادر والمواقع الصينيه أن أيران استخدمت تقنيات وتكنلوجيا الصاروخ الصيني 611 B في تطوير وصناعه تلك الصواريخ وبدعم صيني مباشر حيث ساهمت الصين في بدايات تسعينيات القرن الماضي في أنشاء وبناء منشأت لصناعه وتطوير الصواريخ ومصادر أخرى تذكر ان تلك الصواريخ بنيت على أساس الصاروخ السوفيتي LUNA
مشاهدة المرفق 230600

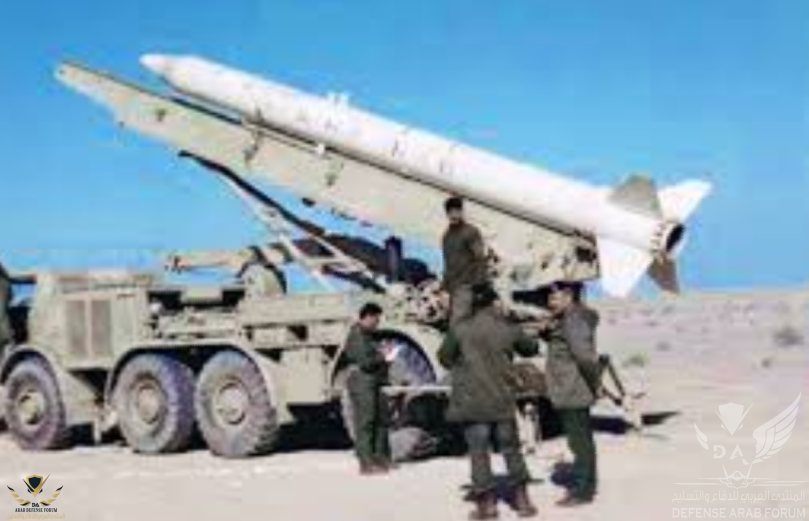

LUNA

*تتراوح دقه الصواريخ بحسب المصادر الايرانيه من 500 الى 1000متر وربما أكثر من ذالك بكثير وبحسب تصريحات قائد الحرس الثوري في عام 2012 أشار الى أن دقه الصواريخ وصلت الى 50 متر مع زيادة المدى الى 300 كيلومتر
مشاهدة المرفق 230597
ربما هذا متعلق بالنماذج الأخيرة من تلك العائلة واشارت بعض المصادر الى تطوير وتجهيز تلك الصواريخ بأنظمه توجيه بالقصور الذاتي

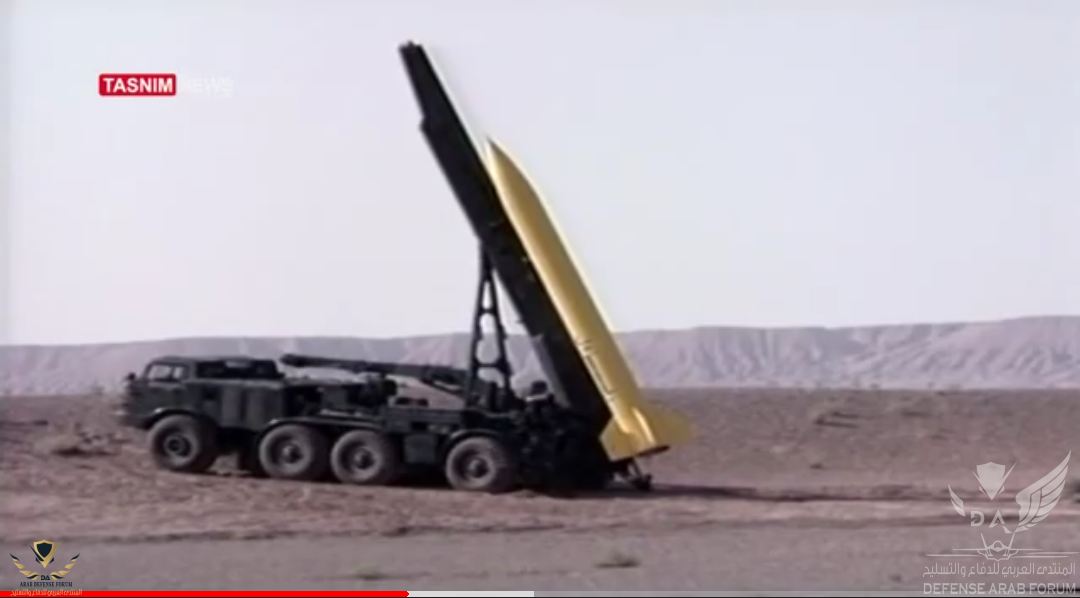

مشاهدة المرفق 230581
*النسخه الاولى تم أنتحاحه بشكل بسيط ثم توقف لاحقا لصالح Zelzal 2/3 والذي تم أنتجاهم بشكل مكثف .
*بعض المصادر تشير أن من الممكن ان تصل مدى النماذج المتقدمه من الصواريخ الى 400 كيلومتر وكذلك قد يتم تحديث المخزون الايراني من تلك الصواريخ وتجهيزها بأنظمه توجيه

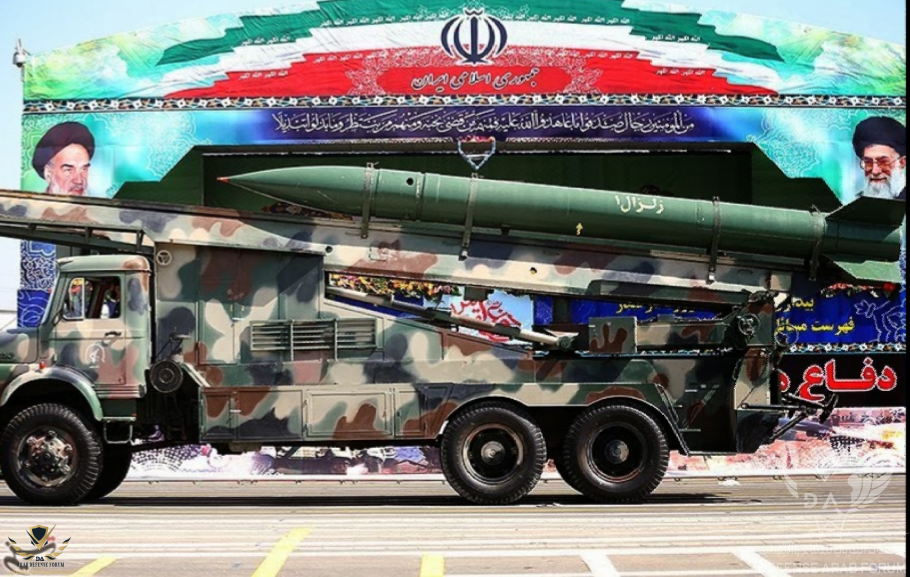

Zelzal 1

مشاهدة المرفق 230573
*ظهر الصاروخ لأول مرةسنه 1989
*تم أنتاح أعداد قليله من هذا النوع ثم توقف لاحقا
* الطول 8.3 متر
*القطر 610 ملم
*الرأس الحربية 500/600 كلغ
*المدى 125 كلم
*الوزن 2950


Zelzal 2


مشاهدة المرفق 230575
* ظهر الصاروخ لأول مرة سنه 1998وهو مشابه في التصميم للصاروخ السوليتي LUNA)FROG 7)
* الطول 8.4 متر
*القطر 610 ملم
*الرأس الحربية 600 كلغ
*المدى 210 كلم
*الوزن 3545

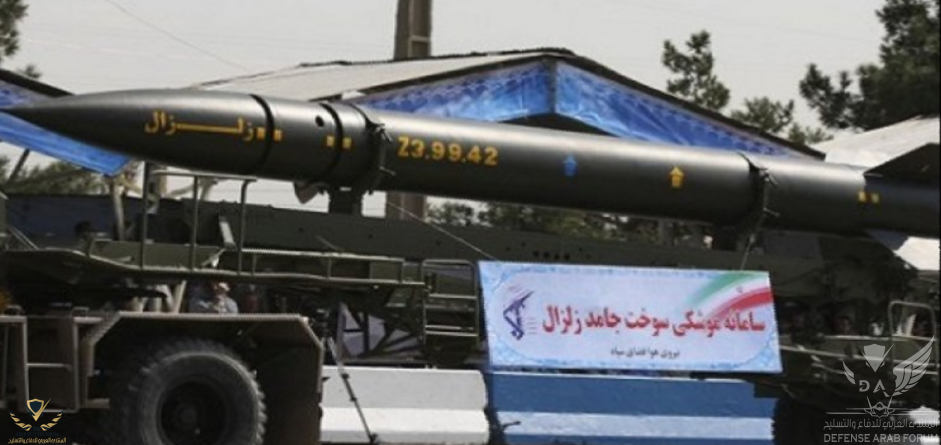

Zelzal 3

مشاهدة المرفق 230576
*أول ظهور للصاروخ كان سنه 2007
* خلال المناورات الايرانيه تم أستعمال منصات ثابته تحمل ثلاثه صواريخ
* الطول 9 متر
*القطر 616 ملم
*الرأس الحربية 900 كلغ
*المدى 200 كلم
*الوزن 3600كلغ


Zelzal 3B

*الطول :9 متر
*القطر :616 مم
*الرأس الحربية :600 كلغ
*المدى :250 كلم
*الوزن : 3600 كلغ

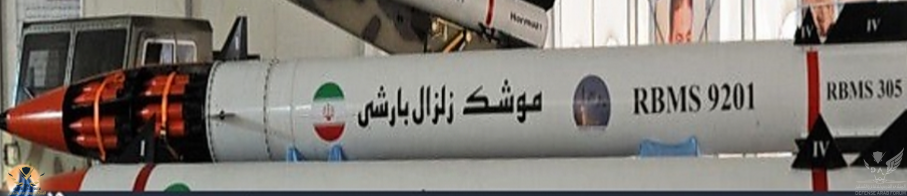

Zelzal barsi

مشاهدة المرفق 230577
*أحدث صاروخ من تلك العائلة عرض سنه 2012

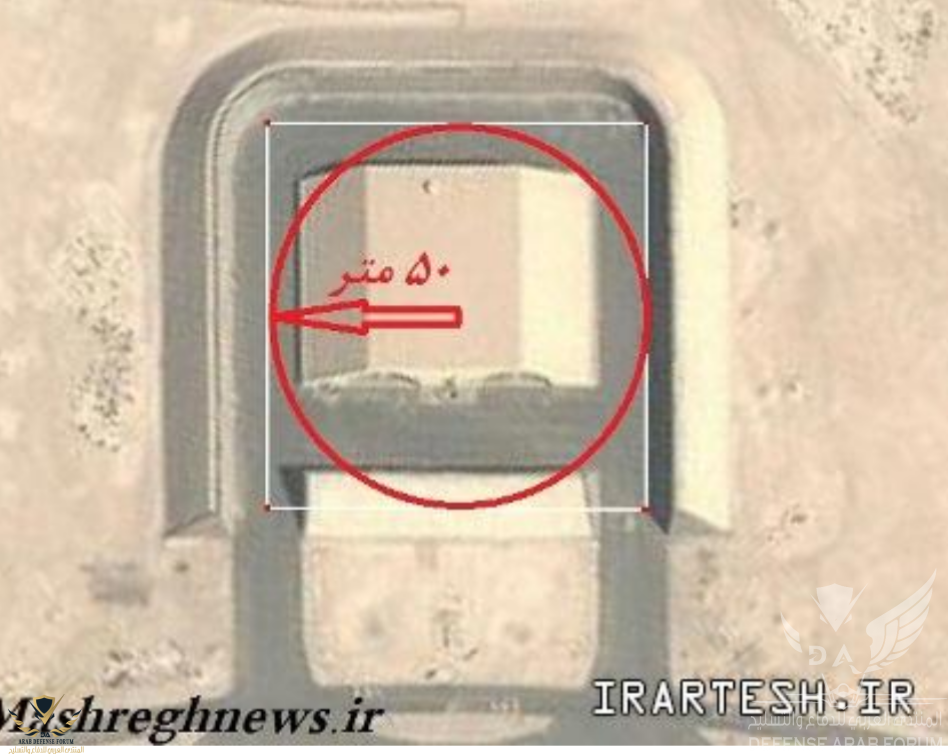

*يصل دقه الصاروخ من 100الى 50متر
مشاهدة المرفق 230602
*الطول :8.5 متر
*القطر: 620 ملم
مشاهدة المرفق 230596

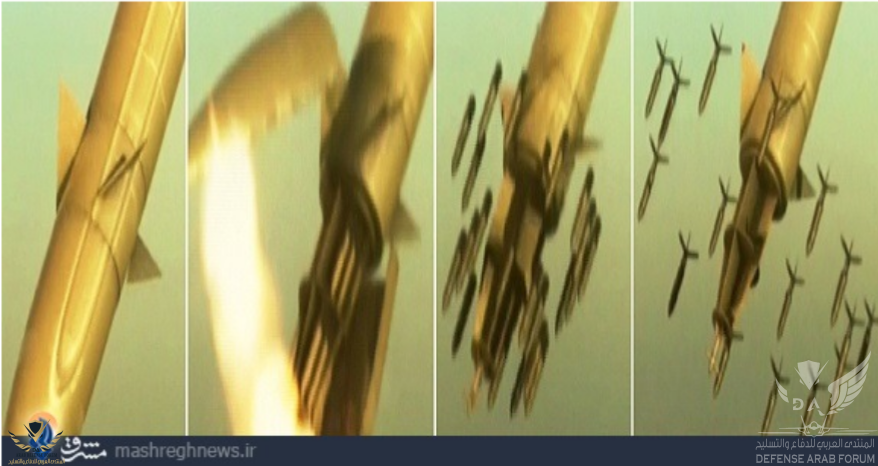

*الرأس الحربي : يحمل الصاروخ رأس عنقودي يحمل 30 قنبلة صغيرة يزن كل منها 17 كيلوغراما ،أو أربعه قنابل بوزن 100 كيلوغرام لكل قنبله
*المدى: 270 /300كلم
* الوزن:3800كلغ

*أستخدمت أيران تلك الصواريخ في أستهداف معسكرات مجاهدي خلق في العراق سنه 2001



Jabbber
الكتابه وسط :)

عائلة زلزال والا بركان كلها مواسير وتم زخرفتها بالبويات

40 سنة لا جديد
الكذب مستمر والتراجع مستمر والفقر يزيد والشعب يثور

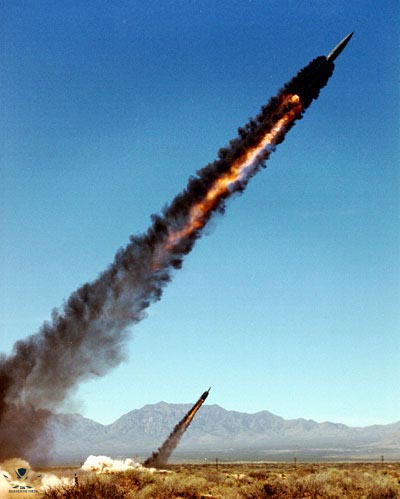

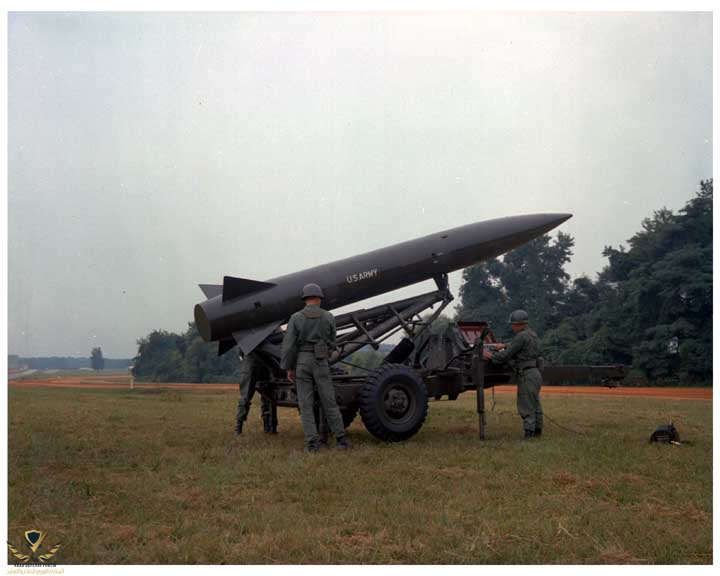

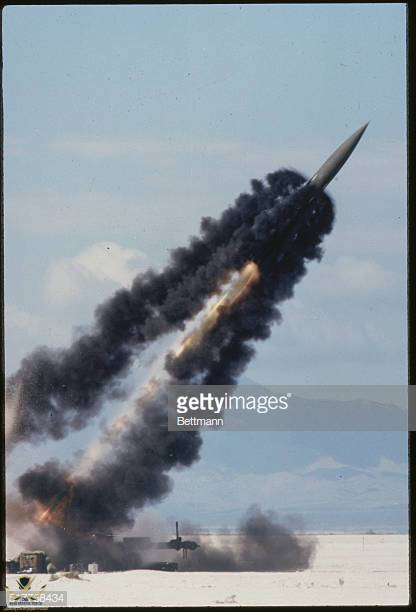

صاروخ الHonest John الأمريكي لديه مواصفات مشابهة لزلزال



full


ضد نفس الصاروخ قام الهوك بتحقيق عدة اعتراضات.
وهذه كانت الأولى





(كم تعجبني الفديوها الامريكية من هذا النوع ??? كانو مهتمين بنشر المعلومات وتوعية الشعب)

هذا يجعلني اتخيل اداء النسخة الايرانية الاخيرة مرصاد-16 امام هذه الصواريخ :unsure:


MGM-52 Lance ايضا يستعمل الدوران للتثبث ايضا دقة مشابهة لزلزال












التعديل الأخير:
او تحويلها لصواريخ موجهة لانه تم انتاج kit توجيهي لكل النسخ الغير موجهة حتا نازعات

كمثال صورة من ورشة لتحويل صواريخ زلزال 2 الغير موجهة ، لصواريخ موجهة

DoCUHrNWsAEBauo

DoCUHrVXoAAelSq

DoCVFjEWsAIzKcP
