ZELAL

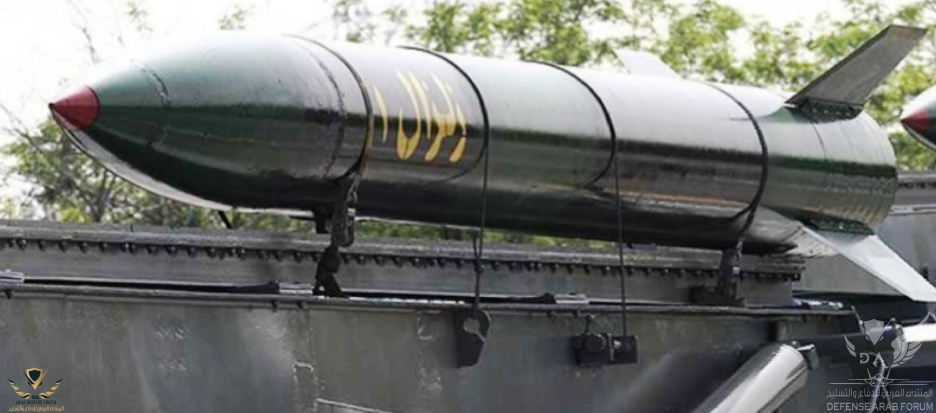

عائله Zelzal تعتبر أحد أقدم المشاريع الصاروخيه الايرانيه التي تم تطويرها بعد أو خلال الحرب العراقيه الايرانيه كنتيجه لادراك القادة الايرانيين لأهميه هذا السلاح في صراعاتهم كأحدى الدروس المستفادة من حرب الخليج الاولى

*تتشكل تلك العائله من ثلاثه أجيال أساسيه تتمايز فيما بينها في بعض الخصائص كالمدى والرأس الحربي

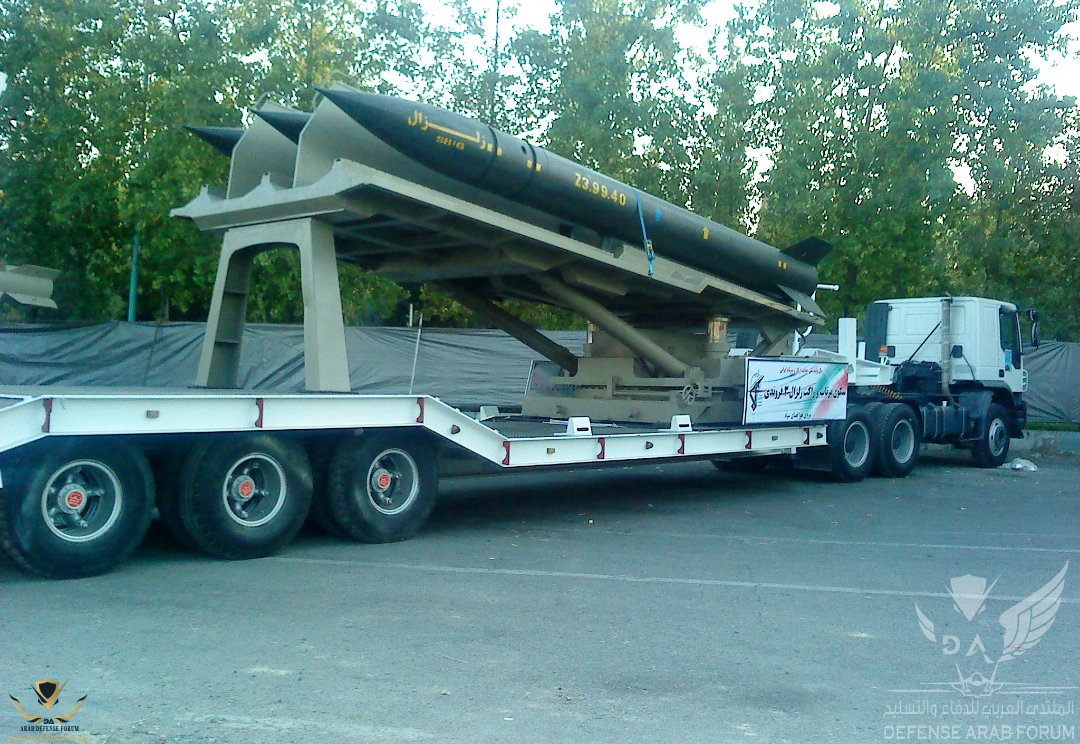

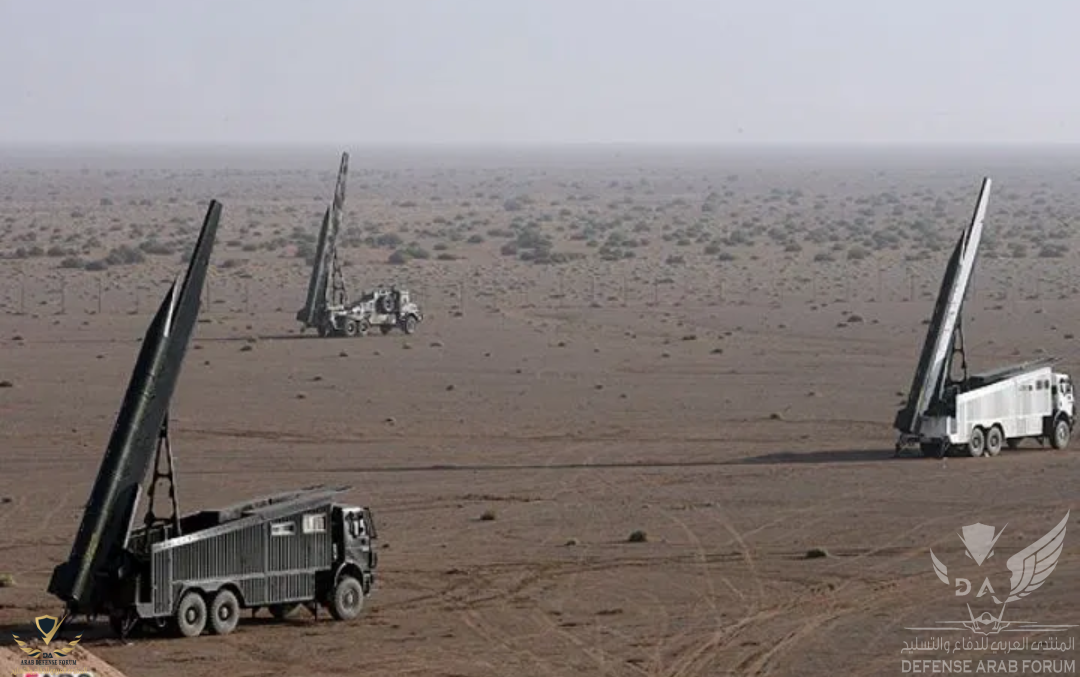

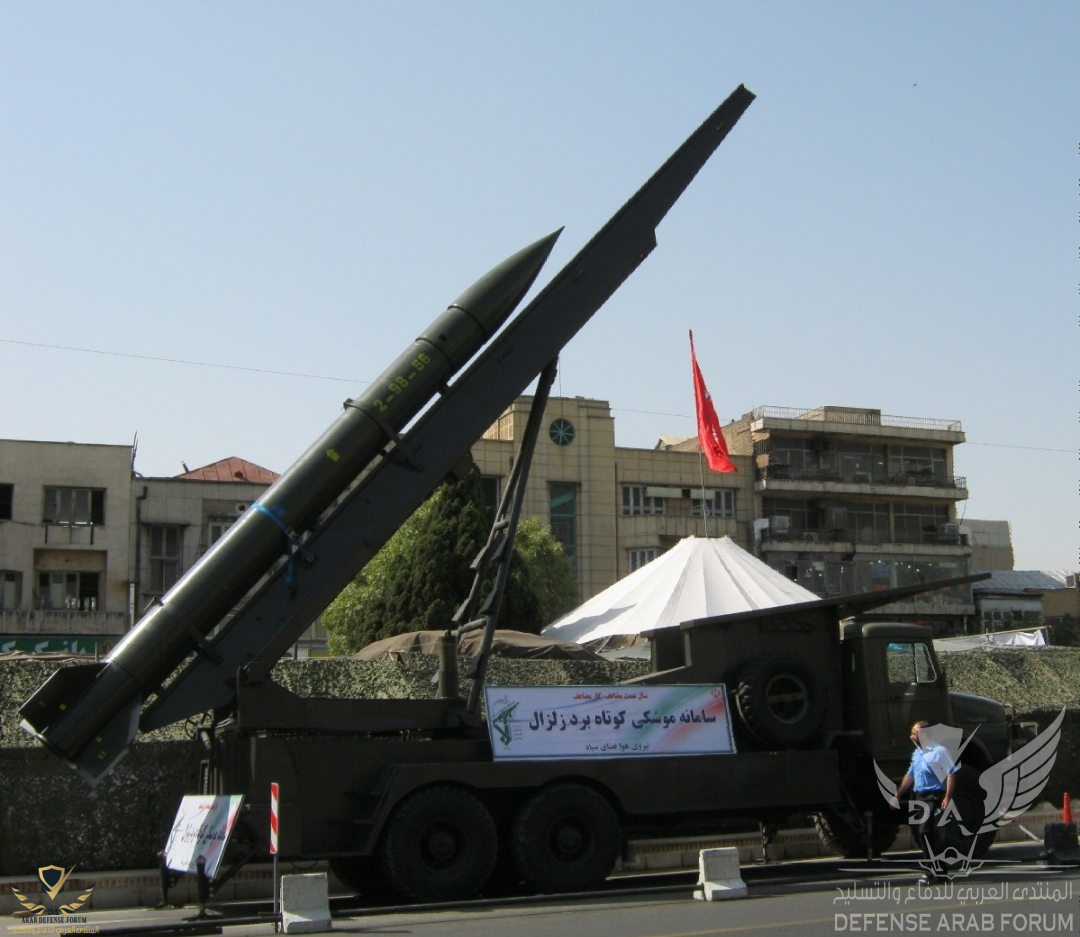

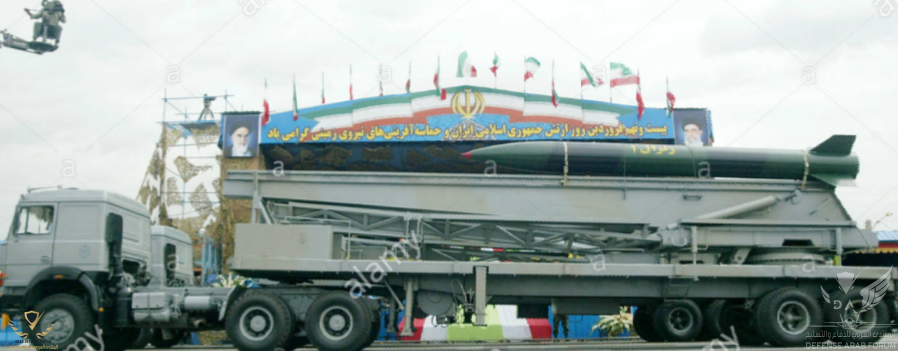

*تم أطلاق الانتاح المكثف لعائله صواريخ زلزال في تسعينيات القرن الماضي ويتكون الصاروخ من مرحله واحدة ويعمل الصاروخ بالوقود الصلب وتكون تلك الصواريخ محموله على منصه متحركه شاحنه بنز مع وجود منصات ثابته ثنائيه وثلاثيه

منصه واحدة تحمل 3صواريخ

*تتميز تلك الصواريخ بأنها قليله الكلفه وبسيطه الانتاح وسريعه ويتم تخزينها لفترات طويله وكذلك غير موجهه حيث تعتمد على التعديل الاولي لأحداثيات الهدف
*تستخدم تلك الصواريخ البسيطه الرخيصه لضرب أهداف كبيرة الحجم كالقواعد الجويه والمطارات والمدن



أحدى النسخ القديمة من الصاروخ غير مجهزة بمحركات التي تعمل على دوران الصاروخ حول محوره

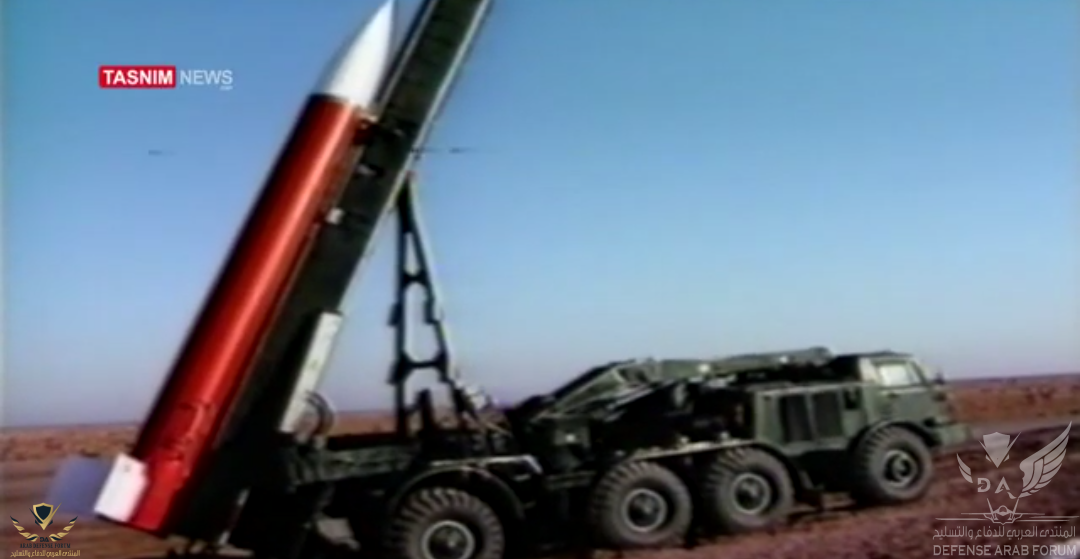

* لا يمكن الجزم و تحديد تاريخ دخول تلك الصواريخ في الخدمه فهناك تضارب في المصادر ولكن بعض المصادر الايرانيه تشير الى مشاركه النسخ الاولى من تلك العائلة في الحرب العراقيه الايرانيه ربما في السنوات الأخيرة ومع الرجوع الى مقاطع الفيديو المتوفرة للنسخ الاولى يمكن ملاحظه عدم تجهيز تلك النسخ القديمه بخراطيش او محركات نفاثه التي تعمل على دوران الصاروخ حول محوره للمزيد من الدقه والاتزان


Luna Frog7

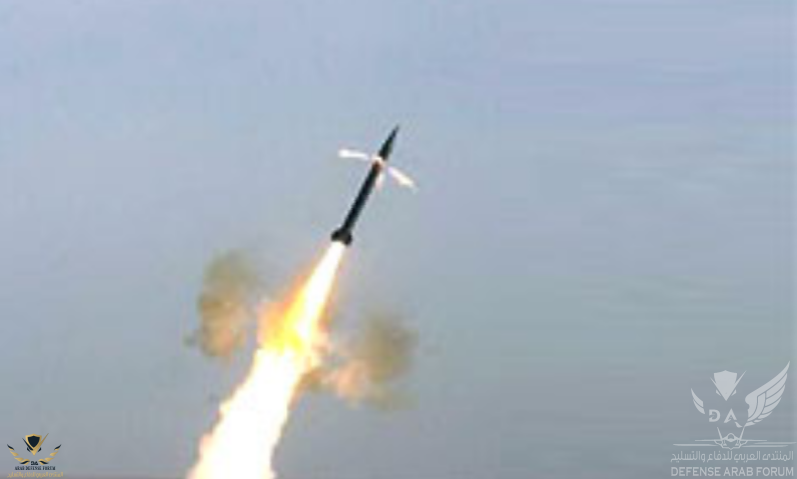

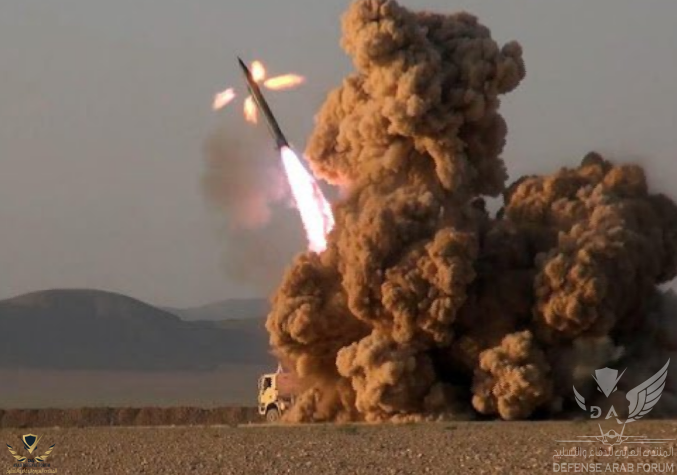

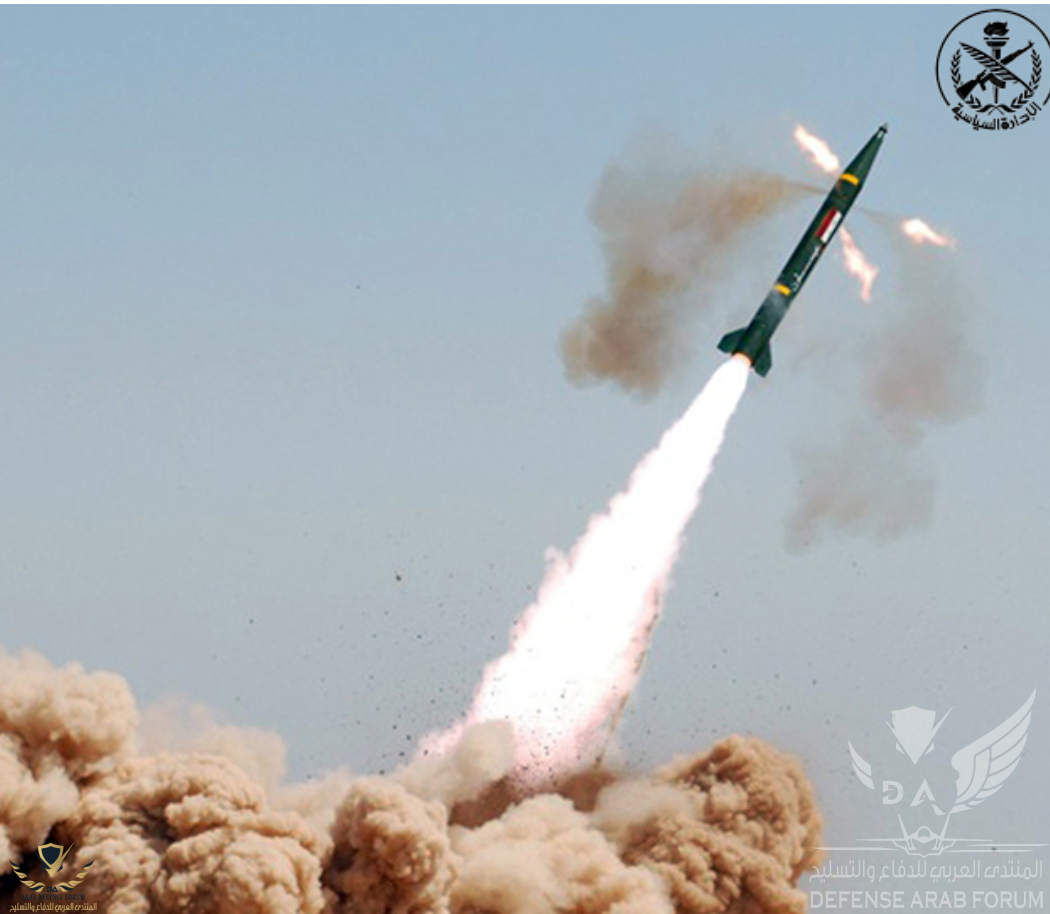

*على غرار صواريخ LUNA السوفيتيه تلك الصواريخ مجهزة بخراطيش او محركات نفاثه صغير قبل منطقه الرأس تعمل على تدوير الصاروخ حول محوره للمزيد من الثيات والدقه


B 611
* تقول بعض المصادر والمواقع الصينيه أن أيران استخدمت تقنيات وتكنلوجيا الصاروخ الصيني 611 B في تطوير وصناعه تلك الصواريخ وبدعم صيني مباشر حيث ساهمت الصين في بدايات تسعينيات القرن الماضي في أنشاء وبناء منشأت لصناعه وتطوير الصواريخ ومصادر أخرى تذكر ان تلك الصواريخ بنيت على أساس الصاروخ السوفيتي LUNA

LUNA

*تتراوح دقه الصواريخ بحسب المصادر الايرانيه من 500 الى 1000متر وربما أكثر من ذالك بكثير وبحسب تصريحات قائد الحرس الثوري في عام 2012 أشار الى أن دقه الصواريخ وصلت الى 50 متر مع زيادة المدى الى 300 كيلومتر

ربما هذا متعلق بالنماذج الأخيرة من تلك العائلة واشارت بعض المصادر الى تطوير وتجهيز تلك الصواريخ بأنظمه توجيه بالقصور الذاتي



*النسخه الاولى تم أنتحاحه بشكل بسيط ثم توقف لاحقا لصالح Zelzal 2/3 والذي تم أنتجاهم بشكل مكثف .
*بعض المصادر تشير أن من الممكن ان تصل مدى النماذج المتقدمه من الصواريخ الى 400 كيلومتر وكذلك قد يتم تحديث المخزون الايراني من تلك الصواريخ وتجهيزها بأنظمه توجيه

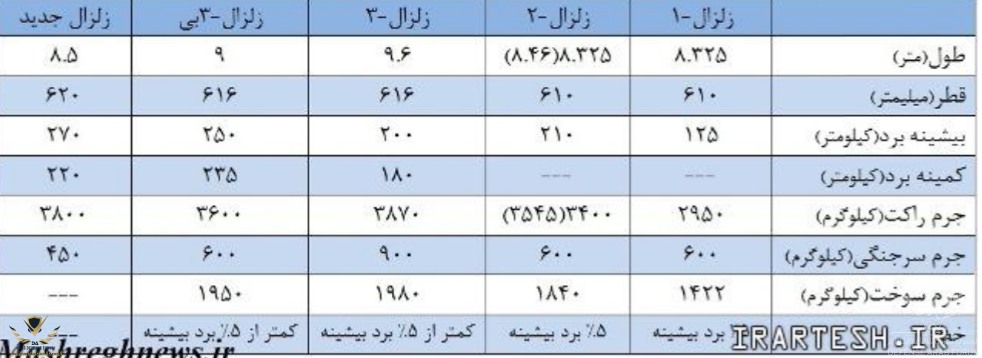

Zelzal 1


*ظهر الصاروخ لأول مرةسنه 1989
*تم أنتاح أعداد قليله من هذا النوع ثم توقف لاحقا
* الطول 8.3 متر
*القطر 610 ملم
*الرأس الحربية 500/600 كلغ
*المدى 125 كلم
*الوزن 2950


Zelzal 2



* ظهر الصاروخ لأول مرة سنه 1998وهو مشابه في التصميم للصاروخ السوليتي LUNA)FROG 7)
* الطول 8.4 متر
*القطر 610 ملم
*الرأس الحربية 600 كلغ
*المدى 210 كلم
*الوزن 3545

Zelzal 3


*أول ظهور للصاروخ كان سنه 2007
* خلال المناورات الايرانيه تم أستعمال منصات ثابته تحمل ثلاثه صواريخ
* الطول 9 متر
*القطر 616 ملم
*الرأس الحربية 900 كلغ
*المدى 200 كلم
*الوزن 3600كلغ


Zelzal 3B

*الطول :9 متر
*القطر :616 مم
*الرأس الحربية :600 كلغ
*المدى :250 كلم
*الوزن : 3600 كلغ

Zelzal barsi


*أحدث صاروخ من تلك العائلة عرض سنه 2012
*يصل دقه الصاروخ من 100الى 50متر

*الطول :8.5 متر
*القطر: 620 ملم

*الرأس الحربي : يحمل الصاروخ رأس عنقودي يحمل 30 قنبلة صغيرة يزن كل منها 17 كيلوغراما ،أو أربعه قنابل بوزن 100 كيلوغرام لكل قنبله
*المدى: 270 /300كلم
* الوزن:3800كلغ

*أستخدمت أيران تلك الصواريخ في أستهداف معسكرات مجاهدي خلق في العراق سنه 2001



Jabbber

التعديل الأخير:
الله ايضا اسم سلاح من اسلحته زلزال ... يسلطه على من يعااديه بتصرفاته....

التعديل الأخير:
شكرا اخ جابر على المعلومات المفيده..?? ومبروك على العضويه المميزه مع انها متاخره تستاهل

التعديل الأخير:
بعد التطوير تحسنت الدقة بشكل مذهل على الأرجح توجيه بالاقمار الصناعية الى جانب القصور الذاتي

كل الصواريخ الموجودة في المخزون اما يتم استعمالها في اختبارات ضد منضومات دفاع جوي او كsounding rockets

او تحويلها لصواريخ موجهة لانه تم انتاج kit توجيهي لكل النسخ الغير موجهة حتا نازعات

التعديل الأخير:
اعتقد كل الصواريخ الموجودة في المخزون اما يتم استعمالها في اختبارات ضد منضومات دفاع جوي او كsounding rockets

او تحويلها لصواريخ موجهة, لانه تم انتاج kit توجيهي لكل النسخ الغير موجهة حتا نازعات.





التعديل الأخير:
كل الصواريخ الموجودة في المخزون اما يتم استعمالها في اختبارات ضد منضومات دفاع جوي او كsounding rockets

او تحويلها لصواريخ موجهة لانه تم انتاج kit توجيهي لكل النسخ الغير موجهة حتا نازعات

مثال:

206571


كل الصواريخ الموجودة في المخزون اما يتم استعمالها في اختبارات ضد منضومات دفاع جوي او كsounding rockets

تعمل مثل المطرقة على الحديد لقراءة و تكوين خرائط للدفاع الجوي و هنا تستخدم المقاتلات أو الصواريخ أو الطائرات بدون طيار أو الأقمار الصناعية

الغرب سمح لإيران بتطوير برامجها الصاروخية والنووية للتوازن مع باكستان هكذا يفكر الغرب بالشرق الأوسط في الثمانينات من القرن الماضي تم تدمير مفاعل العراق النووي لأنه خطر على إسرائيل ومشاريعها بالمنطقة ولكن برنامج إيران النووي لايشكل اي خطر على إسرائيل اتفق الغرب والشرق على أن إيران دولة تدعم الإرهاب وتسعى للفوضى وهذا بالظبط ماتريده إسرائيل لأن مشاريع إسرائيل تحتاج الفوضى وتحتاج دول مفككة ومنهاره وتعيش في تخلف وفقر حتى تتوسع لبناء دولة إسرائيل الكبرى


مقطع قديم جدا لأطلاق زلزال 1 مع ملاحظه عدم دوران محوري للصاروخ حول نفسه

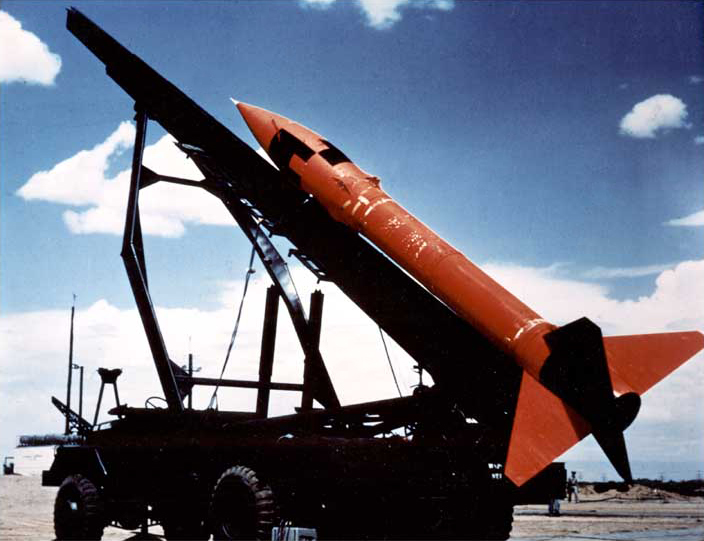

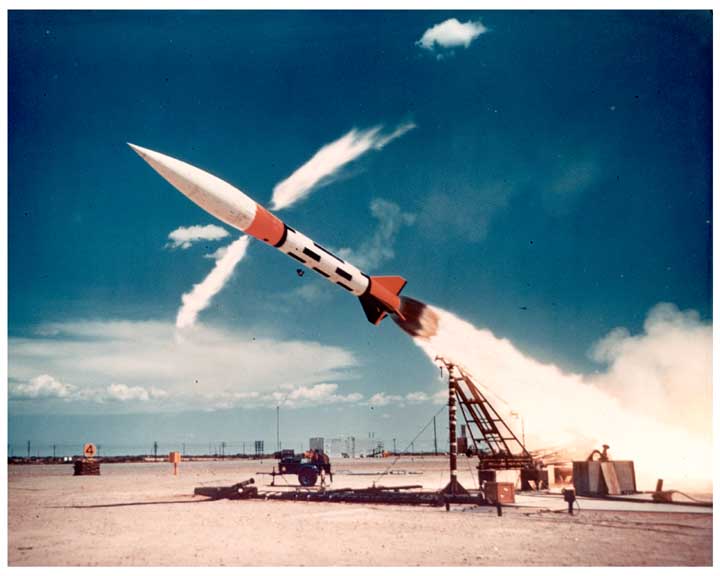

صاروخ الHonest John الأمريكي لديه مواصفات مشابهة لزلزال



full


ضد نفس الصاروخ قام الهوك بتحقيق عدة اعتراضات.
وهذه كانت الأولى





(كم تعجبني الفديوها الامريكية من هذا النوع ??? كانو مهتمين بنشر المعلومات وتوعية الشعب)

هذا يجعلني اتخيل اداء النسخة الايرانية الاخيرة مرصاد-16 امام هذه الصواريخ :unsure:
