القنابل الموجهة الصينية

larbi

SPQR
عضو مميز
إنضم
10 مارس 2019
المشاركات
9,983
التفاعلات
26,109 164
الدولة
Morocco
FT PGB



عاءلة Fei-Teng من القنابل الموجهة

FT-1



التوجيه : GPS/INS
الكتلة : 500 kg
المدى : 18 km
CEP : ~ 20 m


FT-2



التوجيه : GPS/INS
الكتلة : 500 kg
المدى : 60-90 km
CEP < 20 m

FT-3



التوجيه : GPS/INS
الكتلة : 250 kg
المدى : -
CEP < 20 m

FT-3A





التوجيه : ليزري
الكتلة : 250 kg
المدى : -
CEP < 3 m


FT-4




التوجيه : GPS/INS
الكتلة : 250 kg
المدى : -
CEP < 20 m

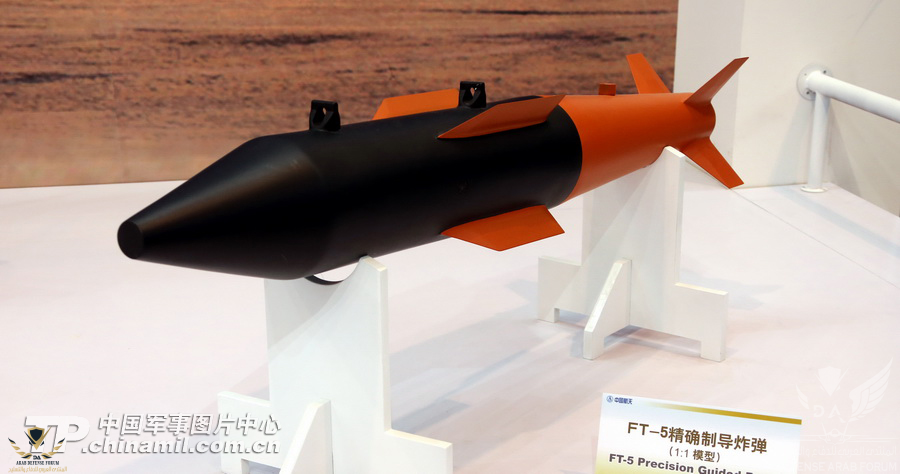

FT-5



التوجيه : GPS/INS
الكتلة : 100 kg
المدى : -
CEP < 20 m

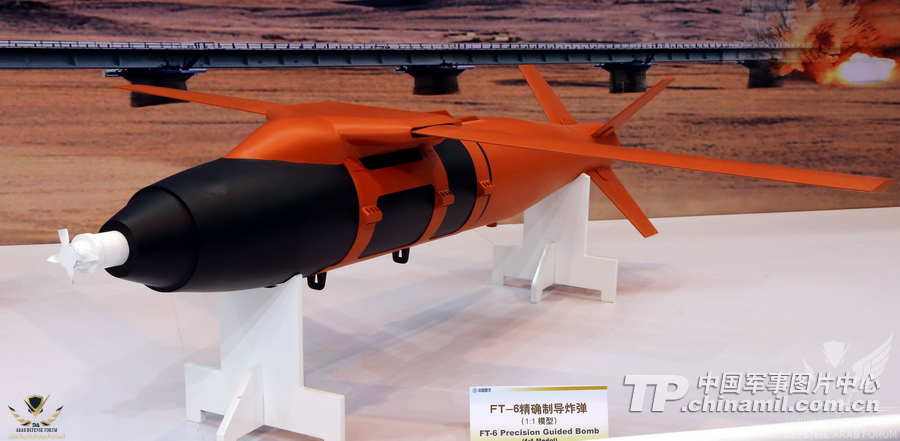

FT-6



التوجيه : GPS/INS
الكتلة : 250 kg
المدى : -
CEP < 15 m

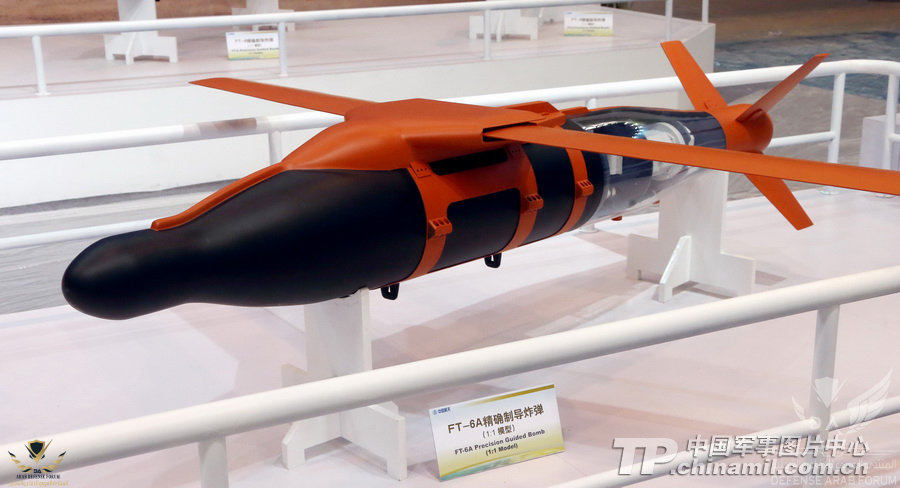

FT-6A



التوجيه : ليزري

الكتلة : 250 kg
المدى : -

CEP < 5 m

FT-7




التوجيه : GPS/INS
الكتلة : 100 kg
المدى : -
CEP < 15 m


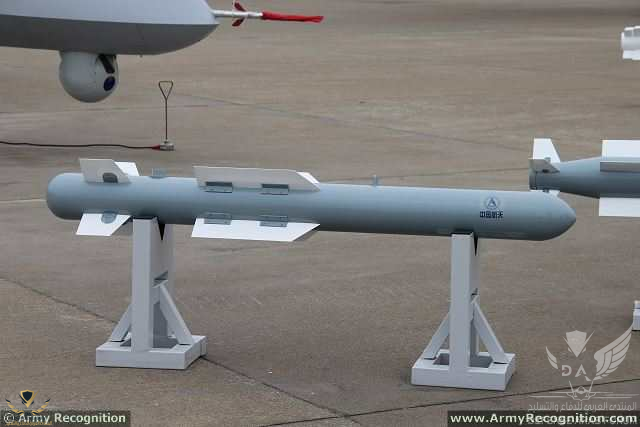

FT-9




التوجيه : GPS/INS
الكتلة : 50 kg
المدى : -
CEP < 3 m

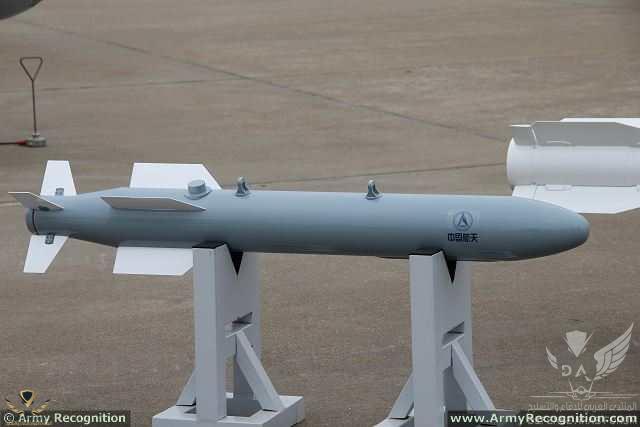

FT-10



التوجيه : GPS/INS
الكتلة : 25 kg
المدى : -
CEP < 1.5 m

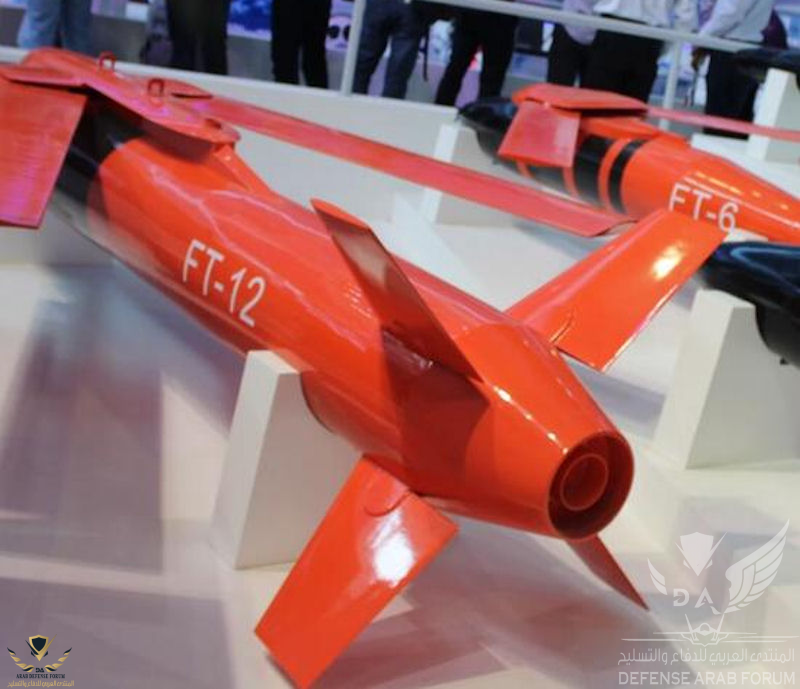

FT-12




قنبلة انزلاقية مدعمة بمحرك صاروخي لزيادة المدى

التوجيه : GPS/INS
الكتلة : 500 kg
المدى : -
CEP < 15 m
















المرفقات

larbi

SPQR
عضو مميز
إنضم
10 مارس 2019
المشاركات
9,983
التفاعلات
26,109 164
الدولة
Morocco

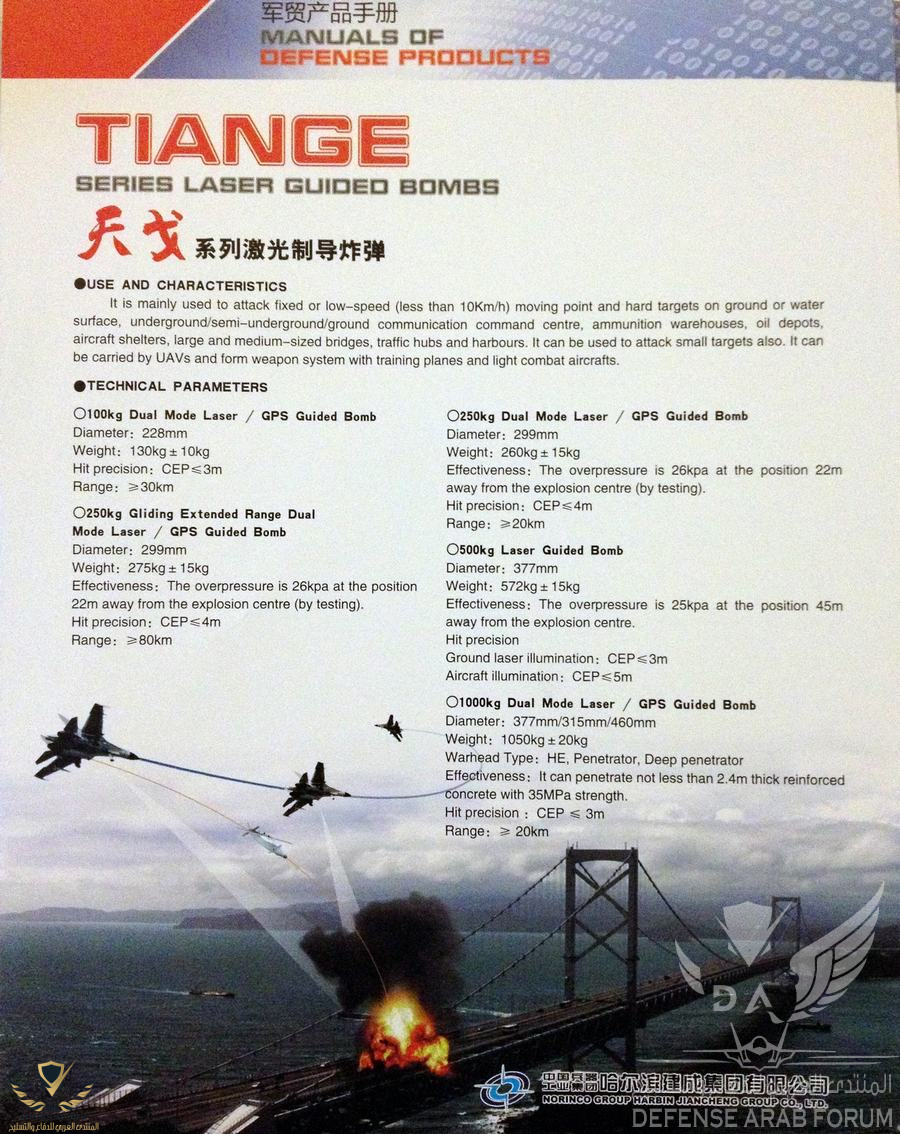

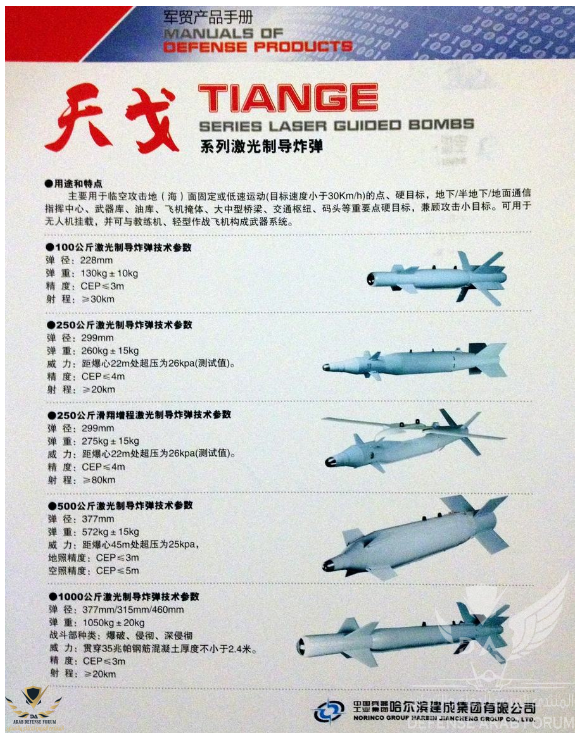

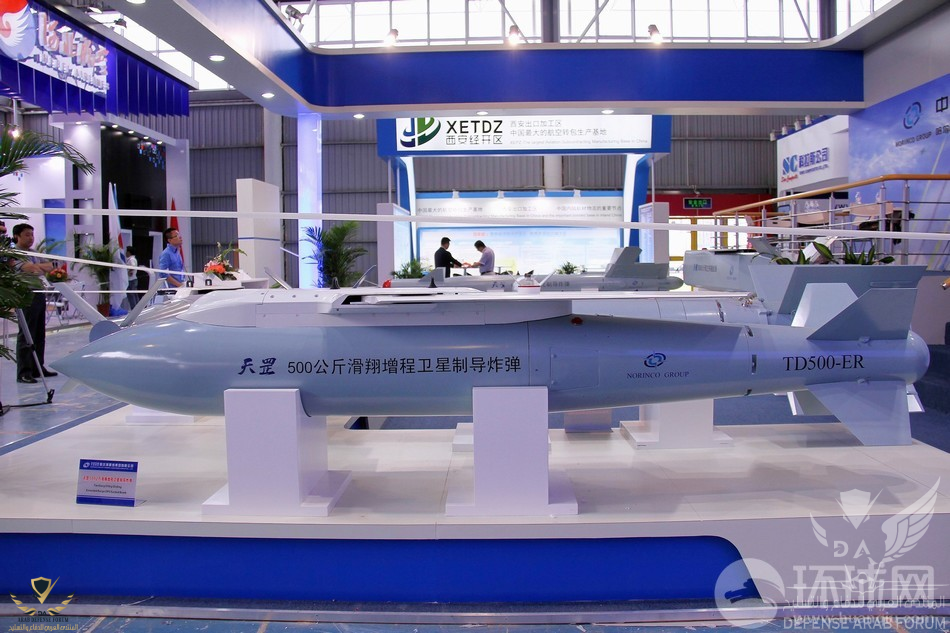

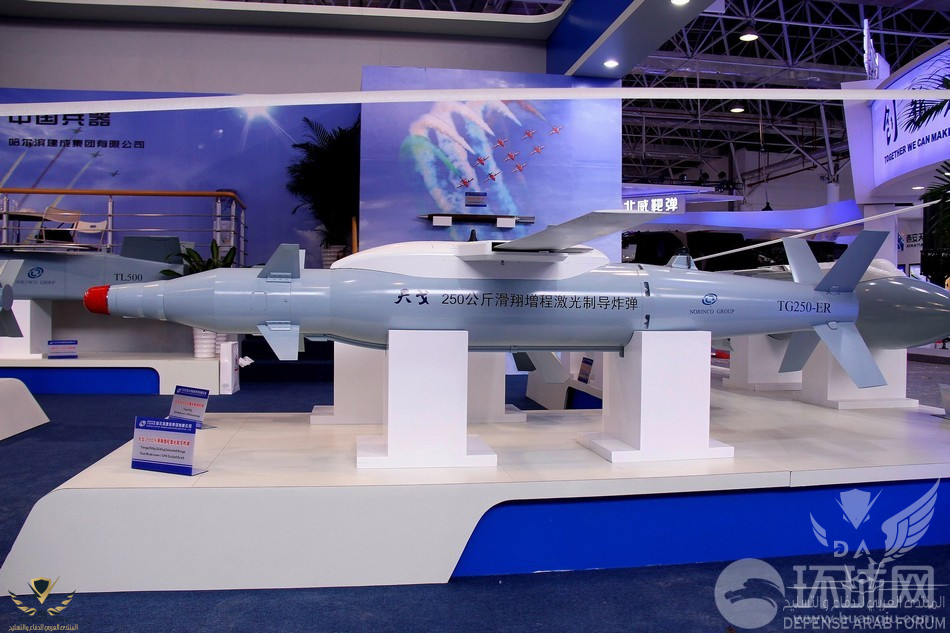

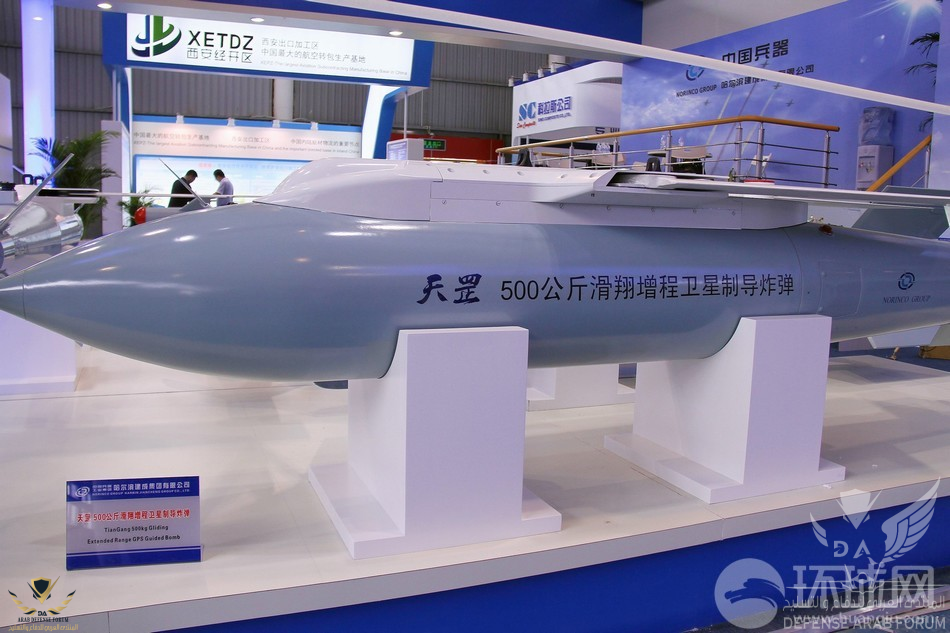

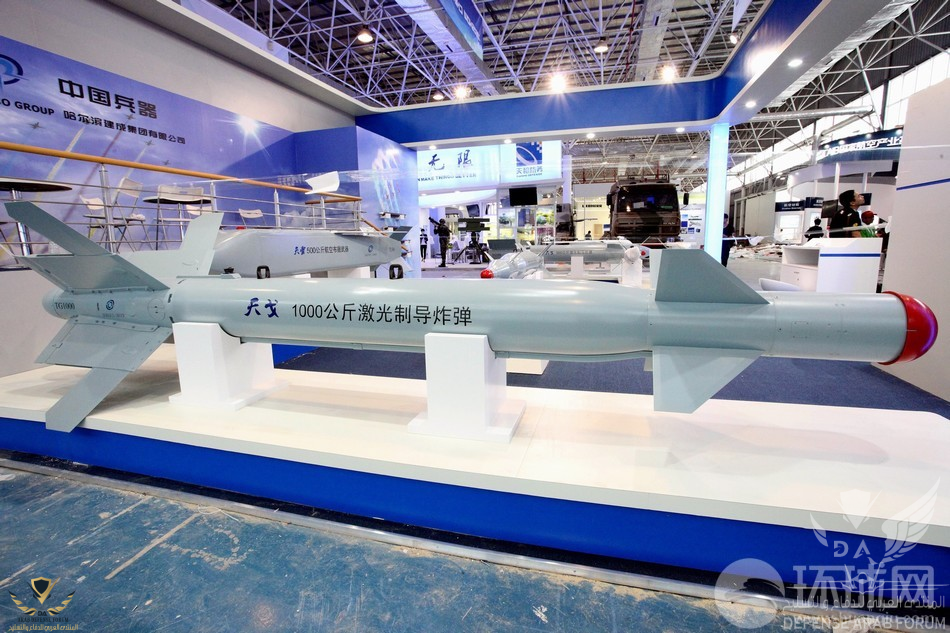

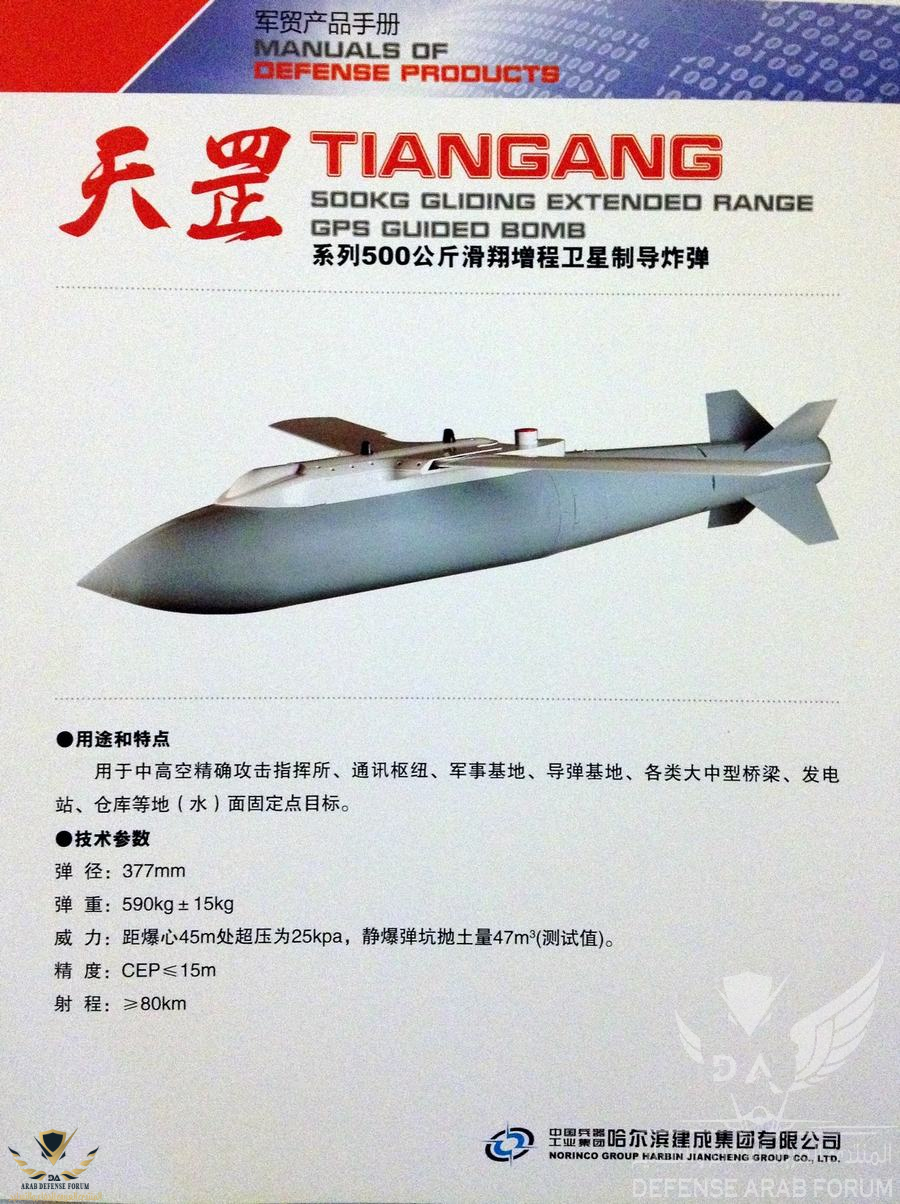

Tiange series laser guided bombs



TG-100/250/500/1000

CH BGL Tiange série.PNG

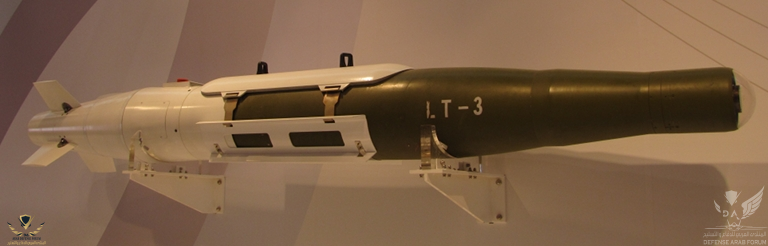

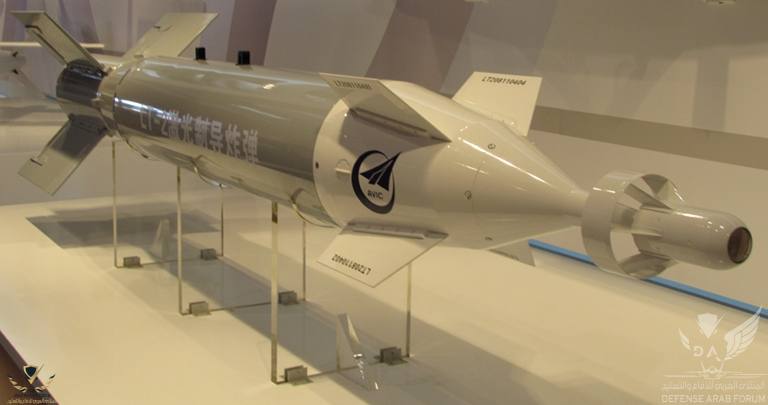

LT-3



The “Lerting” (Thunderbolt) LT-3 is 3.58m long, has a diameter of 0.38 m and the unfolded wings have a [cited] span of 0.95m. It weighs 564 kg and has a range of up to 24km. It can penetrate up to 1.5 m of steel reinforced concrete1

The LT-3 is the most sophisticated guided bomb developed to date by Chinese industry. This weapon combines a satellite/inertial guidance package in a tailkit derived from the LS-6 250 kg glidebomb, and a gimballed proportional navigation semi-active laser homing seeker



بعض الصور:









التعديل الأخير:

larbi

SPQR
عضو مميز
إنضم
10 مارس 2019
المشاركات
9,983
التفاعلات
26,109 164
الدولة
Morocco

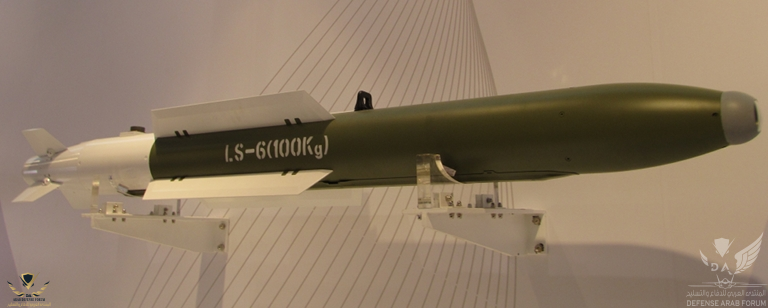

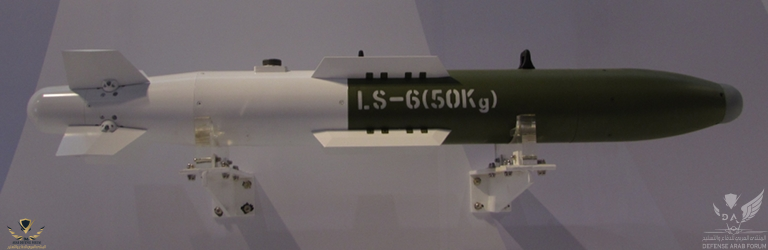

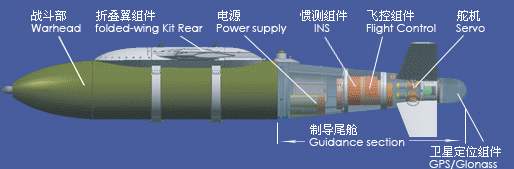

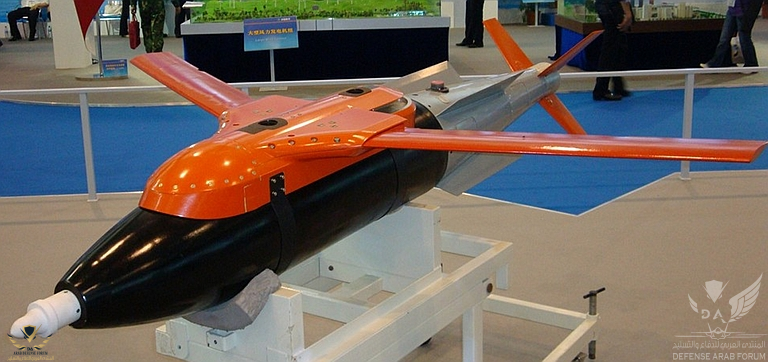

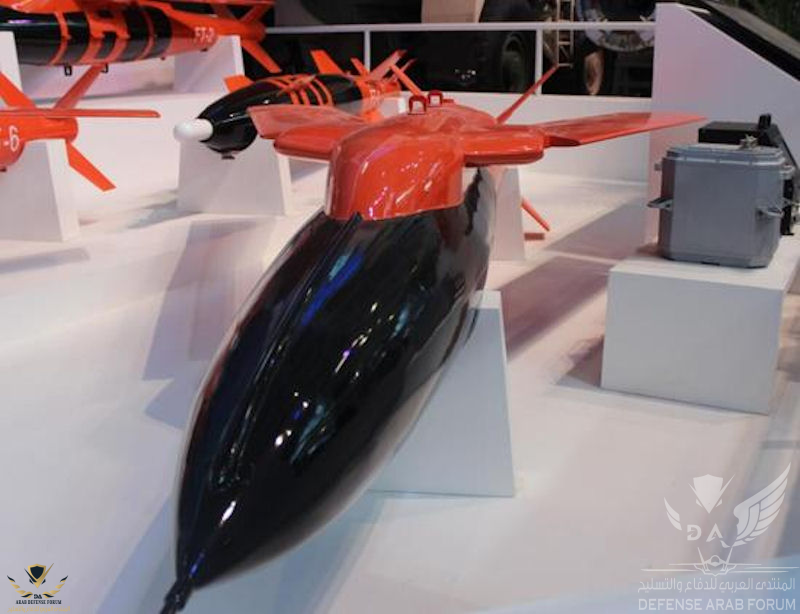

LS-6 series

هو Kit توجيهي لقنابل من كتل مختلفة 500 / 250 / 100 / 50 kg , يستعمل القصور الداتي و الGPS

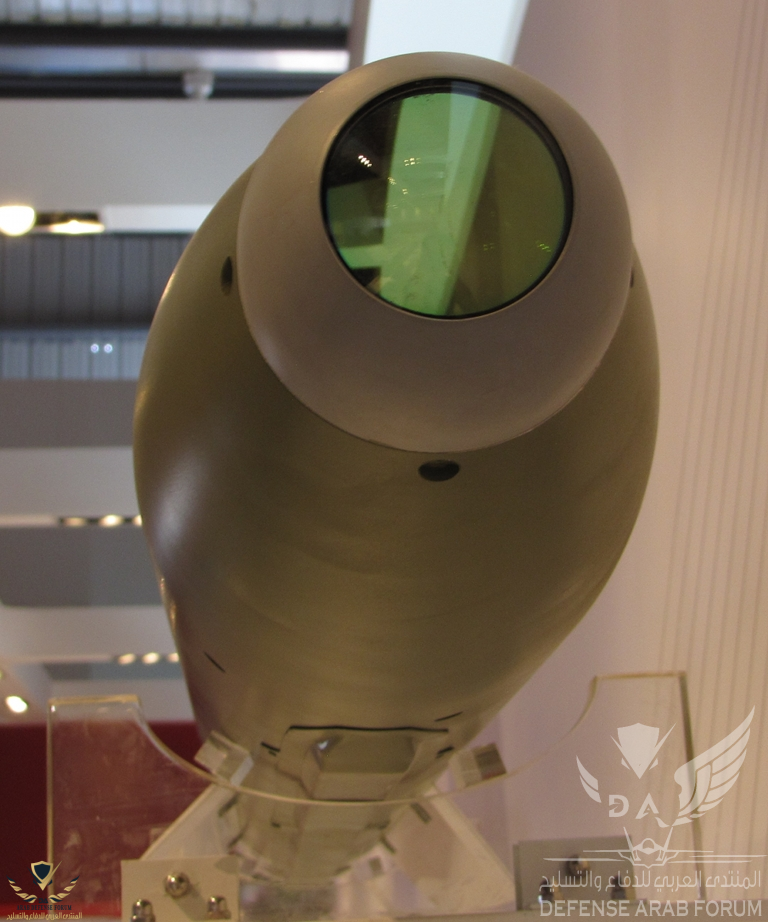

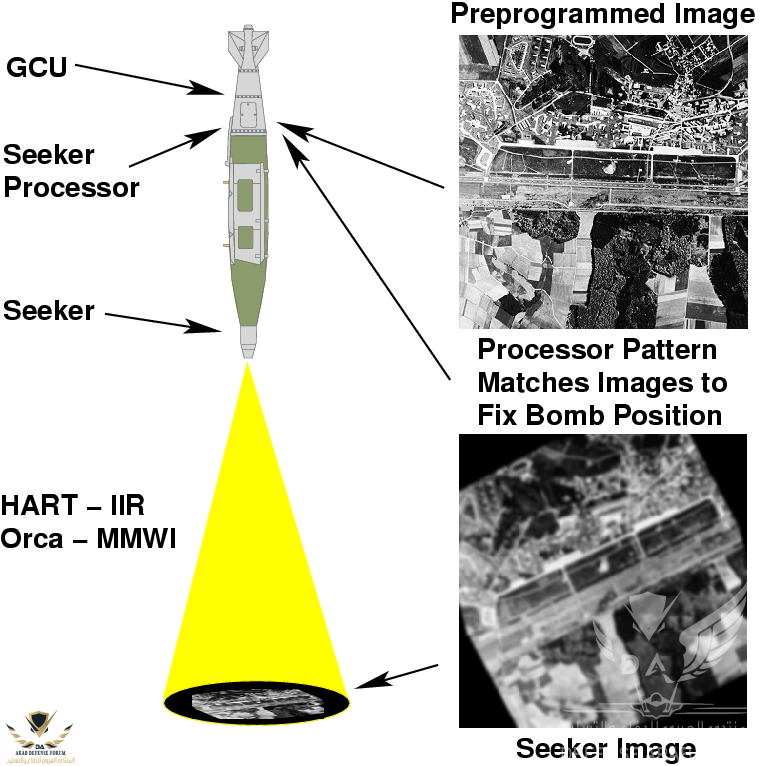

يحتوي الLS-6 على باحث بصري لإستعماله في المرحلة النهاءية من التوجيه (terminal guidance)

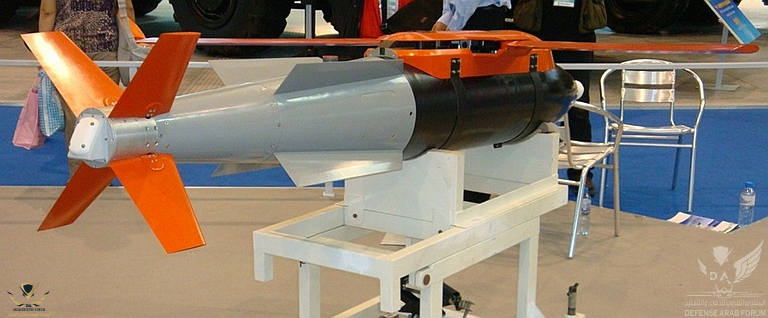

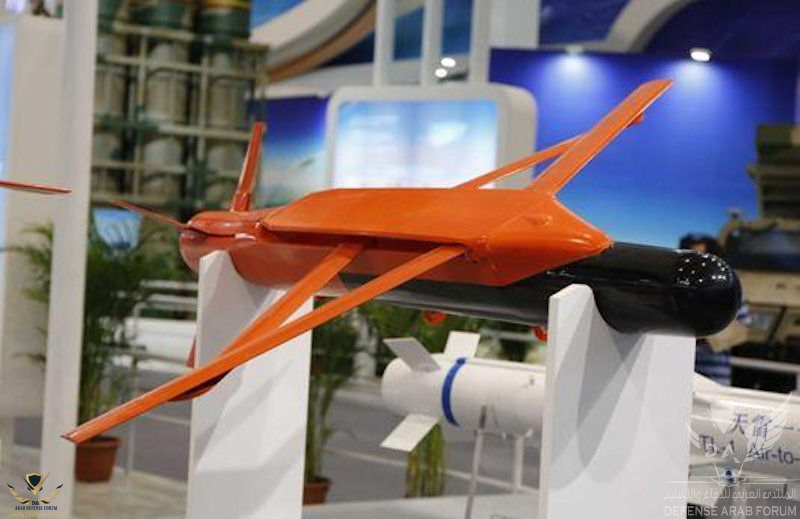

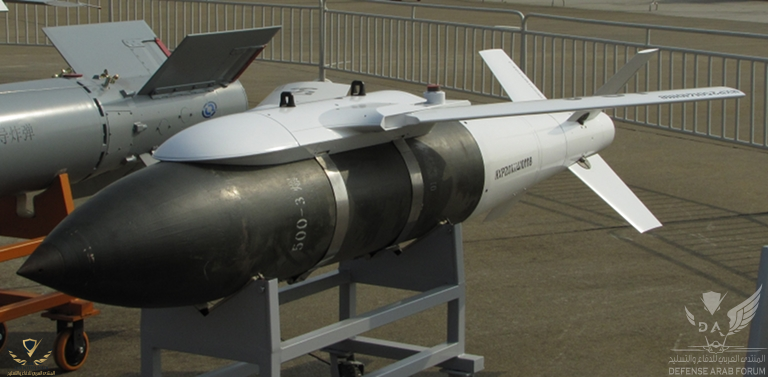

LS-6 guided glide bomb

فيما يخص الكتلتين 250/500 كلغ
يمكن ان تصبح glide bomb




تستعمل القصور الذاتي والGPS للتوجيه بالمواصفات التقنية التالية


Kill Area
For normal target 5,000 - 10,000 m2
For armored targe 100 - 500 m2
Operational Altitude and Speed
Launch altitude 4,000 - 11,000 m
Launch speed 600 - 1,000 km/h
Maximum Launch Range No less than 60 kilometers with a launch altitude of 11,000 meters and an initial speed of 900 km/h
Guidance Mode Combined GPS/INS guidance
Guidance Accuracy ≤15 meters CEP


التعديل الأخير:

larbi

SPQR
عضو مميز
إنضم
10 مارس 2019
المشاركات
9,983
التفاعلات
26,109 164
الدولة
Morocco
CM-506KG



التوجيه : GPS/INS او ليزري او IR/Millimeter wave ...حسب الطلب
الكتلة : 150 kg
المدى : 130 km



التعديل الأخير:
