(Terrex 8*8)


*تعتبر عائله Terrex من السلالات الحديثه والطيبه من مركبات المشاة المقاتله ذات الاصول الايرلنديه والتي تنتجها شركه.
ST Kinetics السنغافوريه المدرعه ذو تصميم حديث ومطعمه بتكنلوجيا متقدمه وتتميز بحمايه قياسيه جيدة وحركيه عاليه وبرمائيه بالكامل ما عدا النسخه الأخيرة والجزء السفلي من المدرعه مصممه على شاكله حرف V (بأستثناء النسخه الثانية) تعمل على تشتيت أنفجار العبوات أسفل المدرعه تستطيع تلك المدرعات تحمل عبوة TNTبزنه 12kg وتتميز المدرعه بمخرج خلفي يفتح ويغلق بطريقه كهريائيه

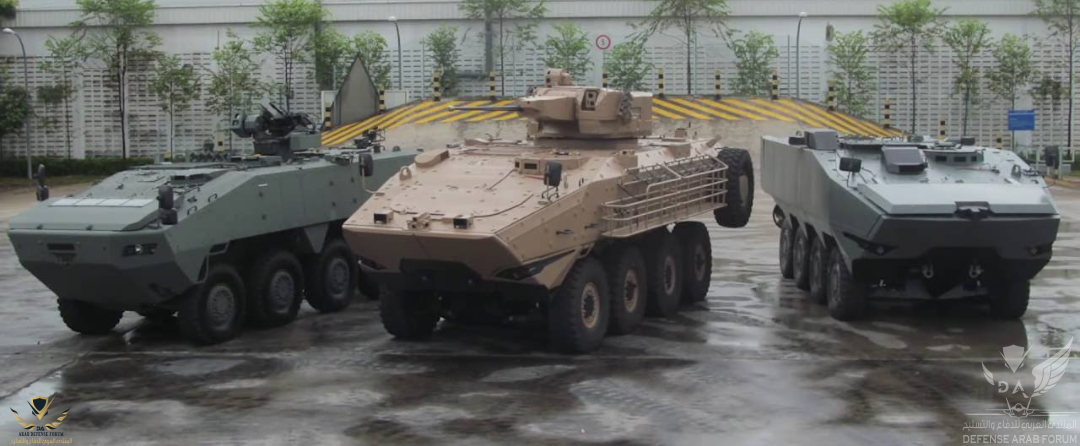

*تتكون تلك العائلة من 3 أفراد



( Terrex 3, Terrex 2,Terrex AV81)

مع وجود فرد أخر مهجن يعيش في تركيا أندمج مع السلالات التركية ولكنه لازال
يحتفظ بعروقه الايرلنديه السنغافوريه
النسخه التركية تحمل أسم
( Yavuz AV-82) تنتجها شركه OTOKAR برخصه وأصبحت متفوقه على النسخه الاولى (Terrex AV81) حيث باتت تحمل جينات تركيه اضافه الى الجينات الايرلنديه

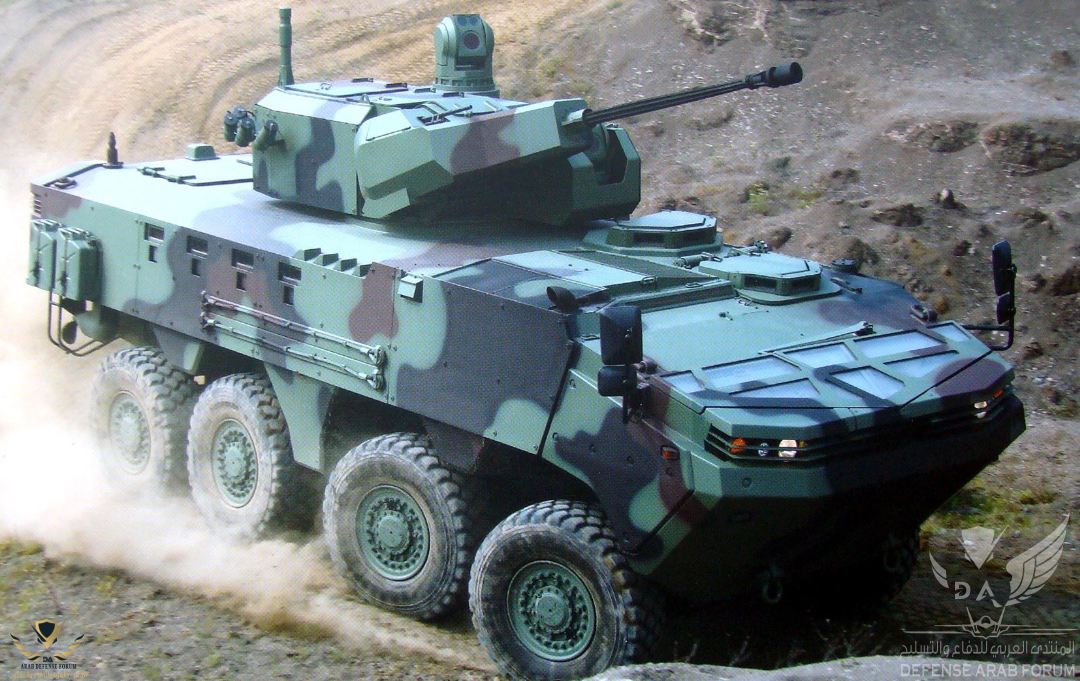

Av-82 النسخه التركيه

*المركبه مزودة بنظام حمايه NBC وبأمكان تزويدها بدروع من السيراميك للمزيد من الحمايه
*بالامكان نقل المدرعه عن طريق طائرات النقل من طراز
Hercules C.130

*بأمكان تزويد تلك المدرعات بتشكيله متنوعه من الأسلحة بحسب الحاجه

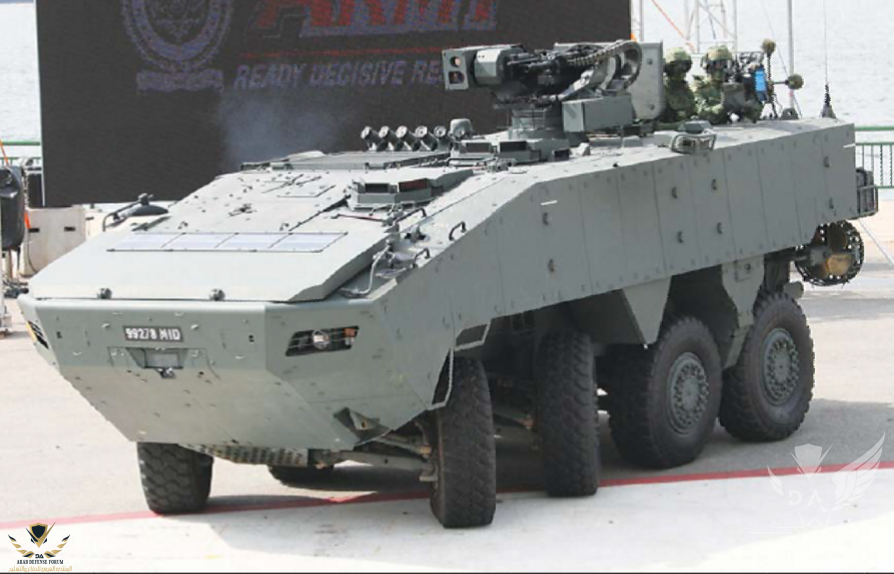

*النسخه الاولى Terrex AV81 من المدرعات تم تطويرها عن طريق شركتي STEngineering السنغافوريه وشركه Timoney الايرلنديه لصالح الجيش السنغافوري وتقوم شركه ST Kinetics التابعه لشركه(ST engineering) بأنتاجها وتسويقها


****

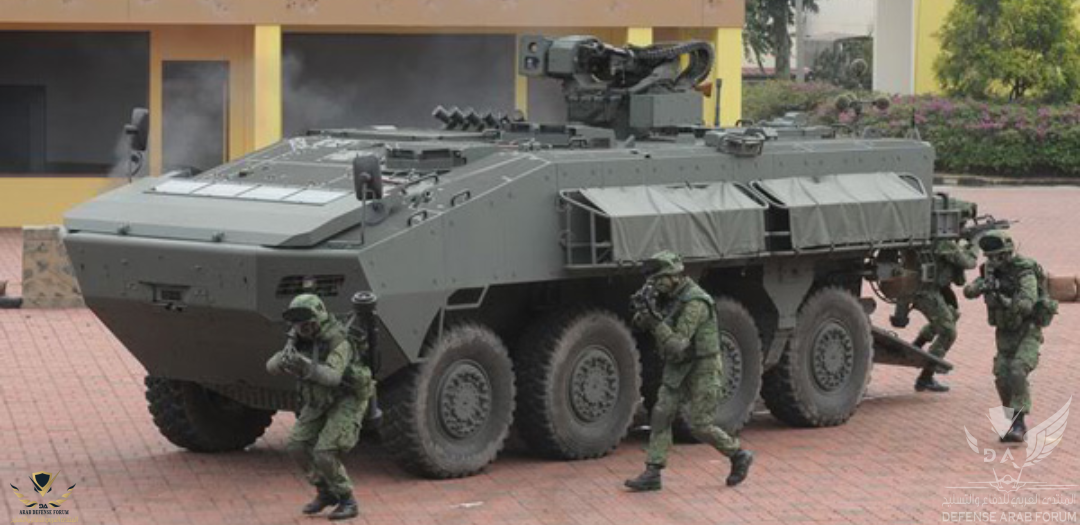

(Terrex AV81)


*صنعت النماذج الاوليه من المدرعه في معامل شركه Timoney في أيرلندا قبل أنتاجها في سنغافورة وعرضت لاول مرة في سنه 2003 في معرض IDEF 2003 .
ودخلت رسميا في خدمة الجيش السنغافوري سنه 2006

*يتألف الطاقم من فردين مع القدرة على حمل 12جندي مع كامل عتادهم وتستطيع المدرعه حمل حتى 11طن من العتاد
*الوزن: 24طن
*الطول: 6.8m
*العرض:2.7m
*الارتفاع:2.7m



*يتألف السلاح الرئيسي في المدرعه من قاذف قنابل عيار 40mm مع مدفع متحد المحور عيار7.6 وبالامكان تزويده بمدفع عيار12.7يدار من الداخل وبأمكان تجهيز المدرعه بقاذفات صواريخ مضادة للدروع او تجهيزه بمدفع عيار 20و30 وحتى عيار105

* توفر المدرعه حماية شاملة تتكون من الدروع الفولاذية ضد عيارات 7.62 ملم وشظايا قذائف المدفعية. يتحمل القوس الأمامي 12.7 مم و يمكن أن تضاف علىها لوحات دروع السيراميك المركب يوفر حمايه ضد طلقات 14.5


****

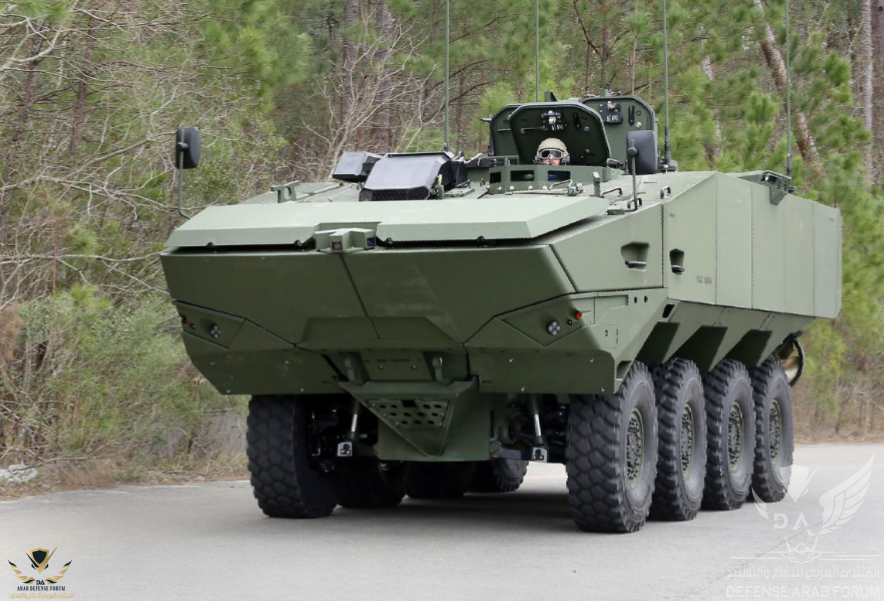

(Terrex 2)

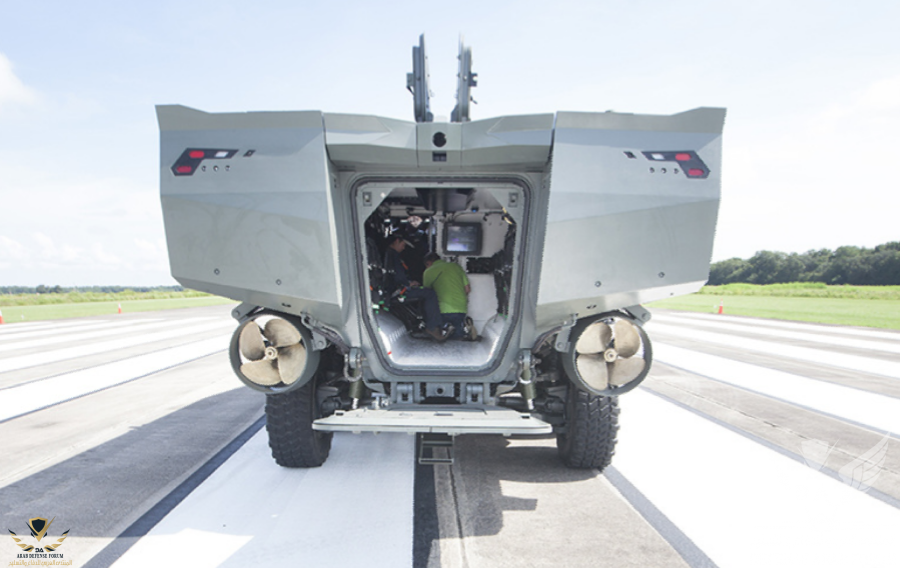

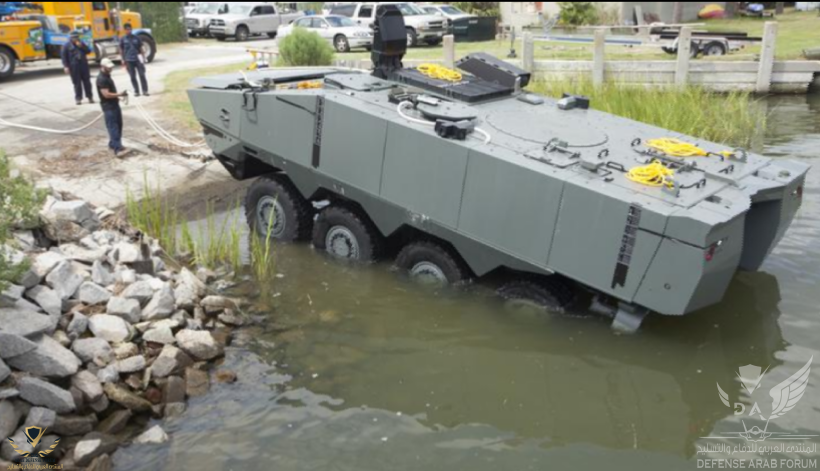

هذا النموذج صنعت خصيصا لتلبيه متطلبات القوات البحريه الامركيه مع تزويدها بقدرات برمائيه محسنه عن سابقتها كالسرعه والطفو تم عرضها لاول مرة في عام 2015 ولكنها خسرت المنافسه لاحقا لصالح
( IVECO SuperAV) من شركه
(BAE Systems)

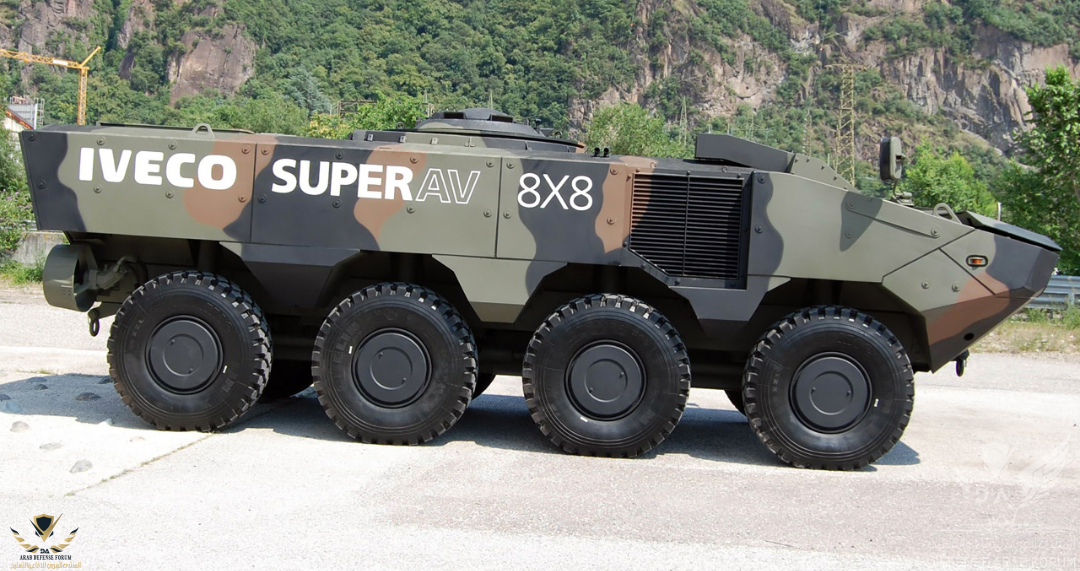

Iveco super av

*الطول: 8m
*العرض :3.6
*الارتفاع: 2.7
*الوزن يصل الى 30طن

* المدرعه مجهزة بمحرك Caterpillar C9.3 بقوة 600حصان وبسرعه تصل الى 11k/h فوق المسطحات المائية و90k/h على الطرق المعبدة


*يتألف الطاقم من فردين مع القدرة على حمل 12جندي
*يتألف تسليح المدرعه من مدفع عيار12.5 يدار من الداخل مع أمكانيه تزويده بمدفع عيار30ملم

* المدرعه لديها مجموعة قيادة متقدمة مع إمكانية توجيه العجلات بالكامل. ينتج عنه قدرة فائقة على المناورة ونصف قطر دوران صغير نسبيا تم تزويد المدرعة بنظام تضخم مركزي للإطارات ، مما يحسن الحركة على الأراضي الصعبة



*تم تجهيز المدرعة بنظام مراقبة شامل لنظام الرؤية والملاحة 360 درجة.


****

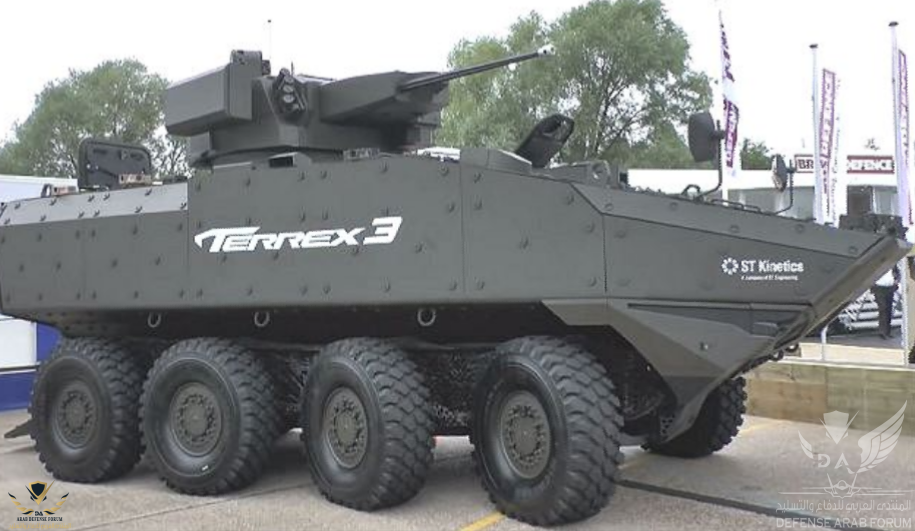

(Terrex 3)


* تعتبر Terrex 3 الاحدث والأكثر تطورا وحمايه من تلك العائلة
* الوزن 35 طن
*الطاقم 2 مع القدرة على حمل 11جندي

*تم تزويد Terrex 3 ببرج يتم التحكم به عن بعد ومزود بمدفع أوتوماتيكي 30 ملم ومدفع رشاش متحد المحور 7.62 مم مثبت على الجانب الأيسر من التسلح الرئيسي. مع تثبيت أربعة قاذفات قنابل الدخان على كل جانب من البرج




* المدرعه مجهزةبمحرك Caterpillar C9.3 ACERT Diesel بستة أسطوانات سعة 600 حصان

*يتكون بدن Terrex 3 من صفائح الفولاذ الملحوم توفر حمايه الحماية ضد بعض انواع الصواريخ الحديثة المضادة للدبابات و ضد الذخائر عيار 25 ملم و 30 ملم.



*تم تزويد Terrex3 بنظام رؤية بانورامي مثبت على قمة البرج. وهي مجهزة أيضًا بكاميرات مثبتة خارج المدرعه لإعطاء القائد أدراك كامل بالوضع حول المدرعه على 360 درجة. ويتم عرض هذه المعلومات على شاشات خاصة للقائد والمدفعي والسائق

*بخلاف النسخ السابقه فالنسخه الأخيرة ليست برمائيه


Jabbber

الله يعطيك العافية يا أخ جابر ...
مازلت تسبح عكس التيار في المنتدى بمواضيعك العسكرية .. اخاف عليك من التعب او الياس ... ارجوك استمر .

*** حمدالله على سلامة السلطان قابوس ورجوعه لعمان الحبيبة .

كنت اريد أعمل موضوع عن المدرعه الاماراتيه ربدان ولكن البحث اوصلني للمدرعات التركية المنشأ وبعد ذلك وصلت للمصدر الأصلي عائله تيركس السنغافوريه
أرجوا التصحيح إذا فيه خطأ

الله يعطيك العافية يا أخ جابر ...
مازلت تسبح عكس التيار في المنتدى بمواضيعك العسكرية .. اخاف عليك من التعب او الياس ... ارجوك استمر .

*** حمدالله على سلامة السلطان قابوس ورجوعه لعمان الحبيبة .
الله يسلمك صديقي

ماشاء الله

جابر قرأ عليه المطوع ومن بعدها طلق السياسه وصار جنرال ?

محتوى مميز ويضيف للمنتدى بكل أمانه ... بارك الله فيك

ماشاء الله

جابر قرأ عليه المطوع ومن بعدها طلق السياسه وصار جنرال ?

محتوى مميز ويضيف للمنتدى بكل أمانه ... بارك الله فيك
كل شئ في عمان يساعده عل عمل هذه المواضيع الحلوة .. جمال المكان والجو الحسن والشعب الطيب ...




تركس 8×8 كان فيه اخبار عن اهتمام البحرية السعودية وحصل ان الشركة المصنعه لها ST Engineering
وقعت مذكرة تفاهم مع سامي لنقل التقنيات والتطوير لمعدات الشركة بالسعودية.
terrex 2 السنغافورية خيار مميز وسبق ان نافست في مناقصات البحرية الامريكية.


ماشاء الله

جابر قرأ عليه المطوع ومن بعدها طلق السياسه وصار جنرال ?

محتوى مميز ويضيف للمنتدى بكل أمانه ... بارك الله فيك
الله يبارك فيك السياسة فاكهه المنتدى لا يمكن الاستغناء عنه :LOL:




تركس 8×8 كان فيه اخبار عن اهتمام البحرية السعودية وحصل ان الشركة المصنعه لها ST Engineering
وقعت مذكرة تفاهم مع سامي لنقل التقنيات والتطوير لمعدات الشركة بالسعودية.
terrex 2 السنغافورية خيار مميز وسبق ان نافست في مناقصات البحرية الامريكية.

وخسرت المناقصه لصالح

Iveco super

وخسرت المناقصه لصالح

Iveco super


نعم نافست وخسرت ، لكن وصولها للمنافسة الضيقة بسلاح المارينز الامريكي يكفيها فخراً

ما شاء الله عليك الله يعطيك العافية موضوع متعوب عليه ذكرني بمواضيع اخ عزيز غايب على شان ما تقول حسدتك




تركس 8×8 كان فيه اخبار عن اهتمام البحرية السعودية وحصل ان الشركة المصنعه لها ST Engineering
وقعت مذكرة تفاهم مع سامي لنقل التقنيات والتطوير لمعدات الشركة بالسعودية.
terrex 2 السنغافورية خيار مميز وسبق ان نافست في مناقصات البحرية الامريكية.



القوات البرية من طلبها وليس القوات البحرية

القوات البرية من طلبها وليس القوات البحرية

طلبوها رسمي؟
انا سمعت انه البحريه بحكم انها برمائية وسبق دخلت منافسات للمارينز حول العالم.

الصورة المدرجه في الموضوع بالنسبة للنسخه التركية تعودة للمدرعه ارما

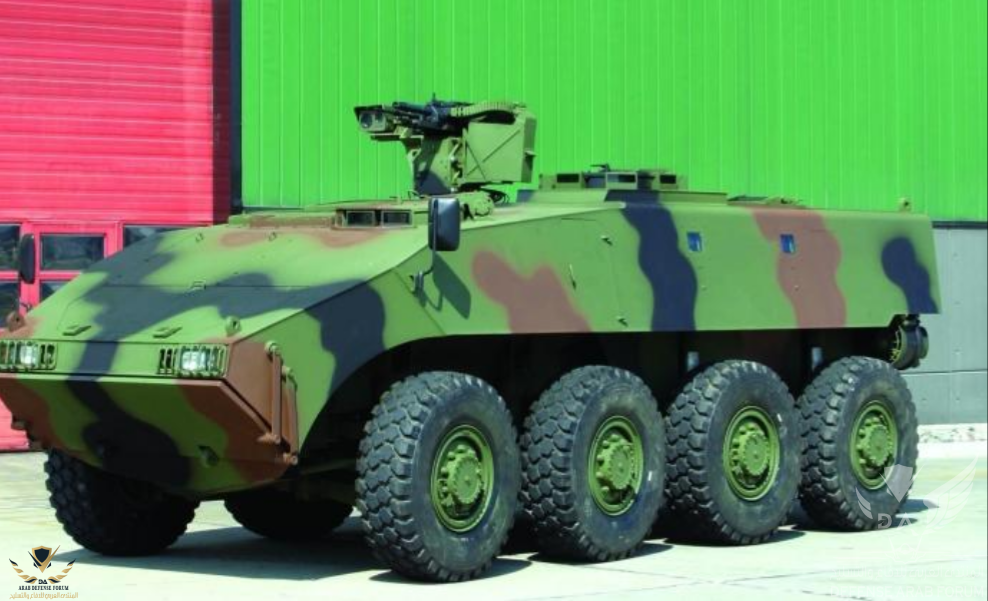

هذه هي النسخه التركية من النسخه الاولى



* تعتبر Terrex 3 الاحدث والأكثر تطورا وحمايه من تلك العائلة
* الوزن 35 طن
*الطاقم 2 مع القدرة على حمل 11جندي

*تم تزويد Terrex 3 ببرج يتم التحكم به عن بعد ومزود بمدفع أوتوماتيكي 30 ملم ومدفع رشاش متحد المحور 7.62 مم مثبت على الجانب الأيسر من التسلح الرئيسي. مع تثبيت أربعة قاذفات قنابل الدخان على كل جانب من البرج

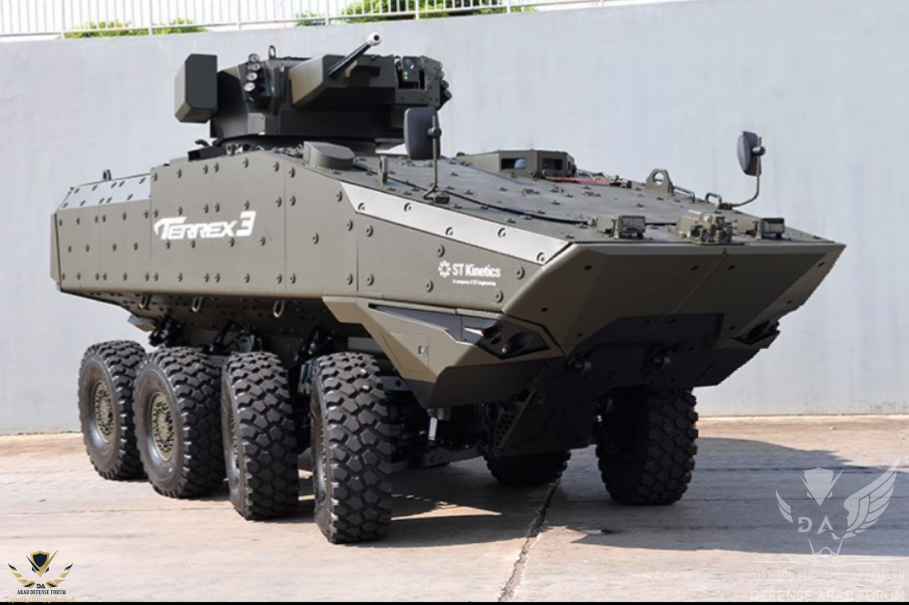

مشاهدة المرفق 222059

* المدرعه مجهزةبمحرك Caterpillar C9.3 ACERT Diesel بستة أسطوانات سعة 600 حصان

*يتكون بدن Terrex 3 من صفائح الفولاذ الملحوم توفر حمايه الحماية ضد بعض انواع الصواريخ الحديثة المضادة للدبابات و ضد الذخائر عيار 25 ملم و 30 ملم.

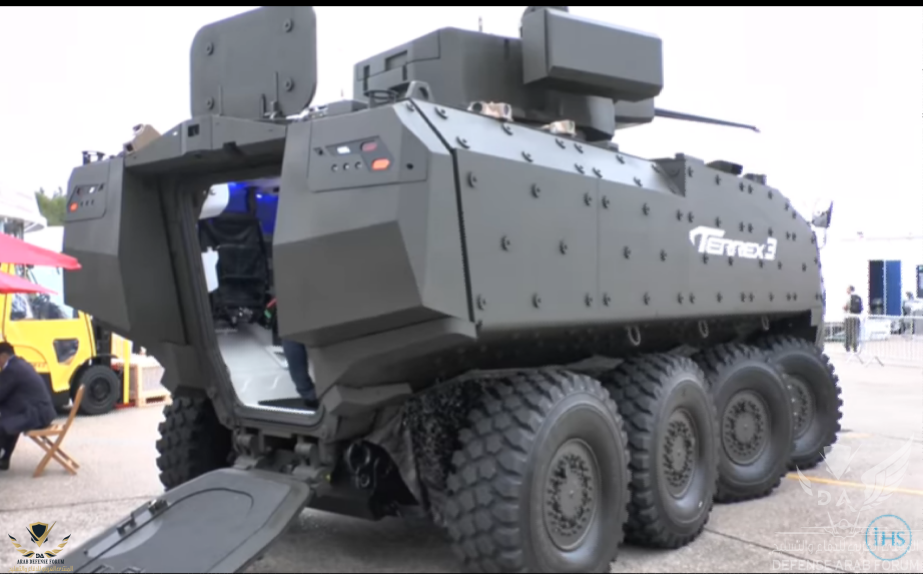

مشاهدة المرفق 222060

*تم تزويد Terrex3 بنظام رؤية بانورامي مثبت على قمة البرج. وهي مجهزة أيضًا بكاميرات مثبتة خارج المدرعه لإعطاء القائد أدراك كامل بالوضع حول المدرعه على 360 درجة. ويتم عرض هذه المعلومات على شاشات خاصة للقائد والمدفعي والسائق

*بخلاف النسخ السابقه فالنسخه الأخيرة ليست برمائيه


Jabbber



Terrex 3 تتويج لجهد الشركة في تطوير مدرعتهم
ملفت جدا هذا الوحش ويستحق الاهتمام
