SIGMA=Ship Integrated Geometrical Modularity Approach
سيكما هو كورفيت سريع من صنع شركة DAMEN الهولندية, و يستعمل لاغراض خفر السواحل و الحراسة و مهام الاعتراض.
و تصميم سيكما هو تصميم فريد من نوعه بحيث ان هيكل السفينة مصنوع من اجزاء مركبة مما يسمح للبحرية ان يتم تفكيكها فيما بعد لغرض التصليح و هذا ما يسهل الامر او ان يتم صناعة سفن اخرى من نفس الاجزاء المركبة.
و اخذت هذه الفكرة من لعبة الاطفال الشهيرة LEGO حيث يقوم الاطفال بتركيب العديد من الاشكال من نفس القطع.
التصاميم:صنعت السفينة سيكما بعدة احجام:
1700 طن: متوسطة الحجم و لديها مهبط لعمودية واحدة. الرمز : NP6910
2100 طن: اكبر حجما و لديها مهبط و حظيرة لعمودية واحدة. الرمز : NP8313
2300 طن: و هي الاكبر حجما و لديها مهبط و حظيرة لعمودية واحدة. الرمز : 9313NP
سيكما هو كورفيت سريع من صنع شركة DAMEN الهولندية, و يستعمل لاغراض خفر السواحل و الحراسة و مهام الاعتراض.
و تصميم سيكما هو تصميم فريد من نوعه بحيث ان هيكل السفينة مصنوع من اجزاء مركبة مما يسمح للبحرية ان يتم تفكيكها فيما بعد لغرض التصليح و هذا ما يسهل الامر او ان يتم صناعة سفن اخرى من نفس الاجزاء المركبة.
و اخذت هذه الفكرة من لعبة الاطفال الشهيرة LEGO حيث يقوم الاطفال بتركيب العديد من الاشكال من نفس القطع.
التصاميم:صنعت السفينة سيكما بعدة احجام:
1700 طن: متوسطة الحجم و لديها مهبط لعمودية واحدة. الرمز : NP6910
2100 طن: اكبر حجما و لديها مهبط و حظيرة لعمودية واحدة. الرمز : NP8313
2300 طن: و هي الاكبر حجما و لديها مهبط و حظيرة لعمودية واحدة. الرمز : 9313NP
[URL="http://www.scheldeshipbuilding.com/pics/Sigma.17.jpg"]
[/URL][URL="http://www.scheldeshipbuilding.com/pics/Sigma.16.jpg"]
[/URL]الدول المستخدمة:
إندونيسيا: توظف حاليا عدد 2 زوارق سيكما فيما سيتم صنع عدد2 ستسلم لها لاحقا
هولندا: ستقوم هولاندا باستبدال فرقاطات اخرى بالطراز سيكما
المغرب: عقد المغرب مؤخرا صفقة لشراء ثلاث وحدات ستسلم سنة 2012.
المواصفات:
Class overview Type: SCHELDE NAVAL PATROL 9113 Corvette Ships in class: 4 General characteristics
Displacement: 1692-2100-2300 tons
Length: 90.71 meters
Beam: 13.02 meters
Draught: 3.6 meters
Propulsion
and power: 2 x SEMT Pielstick 20PA6B STC CODAD rated at 8910 kW each driving a lightweight Geislinger[1] coupling combination BE 72/20/125N + BF 110/50/2H (steel - composite coupling combination)
4 x Caterpillar 3406C TA generator rated at 350 kW each
1 x Caterpillar 3304B emergency generator rated at 105 kW
2 x shaft with Rolls Royce Kamewa 5 bladed CP propeller
2 x Renk ASL94 single step reduction gear[2] with passive roll stabilization
Speed: Maximum: 28 knots
Cruising: 18 knots
Economy: 14 knots
Range: At cruising speed of 18 knots: 3600 Nm
At economy speed of 14 knots: 4800 Nm
Complement: 20, up to 80
Armament: Anti-air missile: 2 x quad MBDA Mistral TETRAL, forward & aft
[URL="http://www.saorbats.com.ar/articulos/Exponaval04/37.jpg"][URL="http://www.saorbats.com.ar/articulos/Exponaval04/37.jpg"]
[/URL][/URL]
Anti-surface missile: 4 x MBDA Exocet MM40 Block II
[URL="http://www.netmarine.net/armes/exocet/mm40b3.jpg"][URL="http://www.netmarine.net/armes/exocet/mm40b3.jpg"]
[/URL][/URL]
Guns: Oto Melara 76 mm (A position)
إندونيسيا: توظف حاليا عدد 2 زوارق سيكما فيما سيتم صنع عدد2 ستسلم لها لاحقا
هولندا: ستقوم هولاندا باستبدال فرقاطات اخرى بالطراز سيكما
المغرب: عقد المغرب مؤخرا صفقة لشراء ثلاث وحدات ستسلم سنة 2012.
المواصفات:
Class overview Type: SCHELDE NAVAL PATROL 9113 Corvette Ships in class: 4 General characteristics
Displacement: 1692-2100-2300 tons
Length: 90.71 meters
Beam: 13.02 meters
Draught: 3.6 meters
Propulsion
and power: 2 x SEMT Pielstick 20PA6B STC CODAD rated at 8910 kW each driving a lightweight Geislinger[1] coupling combination BE 72/20/125N + BF 110/50/2H (steel - composite coupling combination)
4 x Caterpillar 3406C TA generator rated at 350 kW each
1 x Caterpillar 3304B emergency generator rated at 105 kW
2 x shaft with Rolls Royce Kamewa 5 bladed CP propeller
2 x Renk ASL94 single step reduction gear[2] with passive roll stabilization
Speed: Maximum: 28 knots
Cruising: 18 knots
Economy: 14 knots
Range: At cruising speed of 18 knots: 3600 Nm
At economy speed of 14 knots: 4800 Nm
Complement: 20, up to 80
Armament: Anti-air missile: 2 x quad MBDA Mistral TETRAL, forward & aft
[URL="http://www.saorbats.com.ar/articulos/Exponaval04/37.jpg"][URL="http://www.saorbats.com.ar/articulos/Exponaval04/37.jpg"]
[/URL][/URL]Anti-surface missile: 4 x MBDA Exocet MM40 Block II
[URL="http://www.netmarine.net/armes/exocet/mm40b3.jpg"][URL="http://www.netmarine.net/armes/exocet/mm40b3.jpg"]
[/URL][/URL]Guns: Oto Melara 76 mm (A position)
[URL="http://www.karlsruhe-maritim.de/mediac/400_0/media/01$2076-mm$20OTO$20Melara.jpg"]
[/URL]2 x 20 mm Denel Vektor G12 (Denel licensed copy of Giat M693/F2) (B position
Torpedoes: EuroTorp 3A 244S Mode II/MU 90 in 2 x B515 launchers
Torpedoes: EuroTorp 3A 244S Mode II/MU 90 in 2 x B515 launchers
[URL="http://www.navalhistory.dk/images/Vaaben/Udvikling/MU90launcherB_mini.jpg"]
[/URL][/URL]
Sensors and processing systems: Combat System: Thales TACTICOS[3] with 4 x Multifunction Operator Console Mk 3 2H
Search radar: MW08 3D multibeam surveillance radar
IFF: Thales TSB 2525 Mk XA (integrated with MW08)
Navigation radar: Sperry Marine BridgeMasterE ARPA radar
Fire control radar: LIROD Mk 2 tracking radar
Data Link: LINK Y Mk 2 datalink system
Sonar: Thales UMS 4132 Kingklip medium frequency active/passive ASW hull mounted sonar
Internal Communications: Thales Communication's Fibre Optical COmmunications Network or FOCON
Satellite Comms: Nera F series
Navigation System: Raytheon Anschutz integrated navigation (ECDIS,
Integrated Platform Management System: Imtech UniMACs 3000 Integrated Bridge System]
Electronic warfare: ESM: Thales DR3000
ECM: Racal Scorpion 2L
Decoy: TERMA SKWS, DLT-12T 130mm decoy launchers, port, starboard

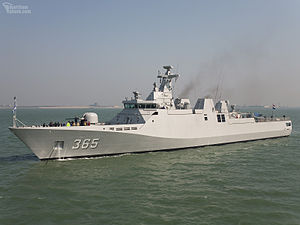

الصور:
[URL="http://www.scheldeshipbuilding.com/pics/Sigma.15.jpg"][URL="http://www.scheldeshipbuilding.com/pics/Sigma.15.jpg"]
[/URL][/URL]
[URL="http://upload.wikimedia.org/wikipedia/en/thumb/1/14/Kri-diponegoro-1600-1200.jpg/300px-Kri-diponegoro-1600-1200.jpg"][URL="http://upload.wikimedia.org/wikipedia/en/thumb/1/14/Kri-diponegoro-1600-1200.jpg/300px-Kri-diponegoro-1600-1200.jpg"]
[/URL][/URL]
[URL="http://www.renk.biz/bilder/2006-09-26/frachter6.jpg"][URL="http://www.renk.biz/bilder/2006-09-26/frachter6.jpg"]
[/URL][/URL]
[URL="http://img244.imageshack.us/img244/9652/290555ef6iv5.jpg"][URL="http://img244.imageshack.us/img244/9652/290555ef6iv5.jpg"]
[/URL][/URL]
Search radar: MW08 3D multibeam surveillance radar
IFF: Thales TSB 2525 Mk XA (integrated with MW08)
Navigation radar: Sperry Marine BridgeMasterE ARPA radar
Fire control radar: LIROD Mk 2 tracking radar
Data Link: LINK Y Mk 2 datalink system
Sonar: Thales UMS 4132 Kingklip medium frequency active/passive ASW hull mounted sonar
Internal Communications: Thales Communication's Fibre Optical COmmunications Network or FOCON
Satellite Comms: Nera F series
Navigation System: Raytheon Anschutz integrated navigation (ECDIS,
Integrated Platform Management System: Imtech UniMACs 3000 Integrated Bridge System]
Electronic warfare: ESM: Thales DR3000
ECM: Racal Scorpion 2L
Decoy: TERMA SKWS, DLT-12T 130mm decoy launchers, port, starboard
الصور:
[URL="http://www.scheldeshipbuilding.com/pics/Sigma.15.jpg"][URL="http://www.scheldeshipbuilding.com/pics/Sigma.15.jpg"]
[/URL][/URL][URL="http://upload.wikimedia.org/wikipedia/en/thumb/1/14/Kri-diponegoro-1600-1200.jpg/300px-Kri-diponegoro-1600-1200.jpg"][URL="http://upload.wikimedia.org/wikipedia/en/thumb/1/14/Kri-diponegoro-1600-1200.jpg/300px-Kri-diponegoro-1600-1200.jpg"]
[/URL][/URL][URL="http://www.renk.biz/bilder/2006-09-26/frachter6.jpg"][URL="http://www.renk.biz/bilder/2006-09-26/frachter6.jpg"]
[/URL][/URL][URL="http://img244.imageshack.us/img244/9652/290555ef6iv5.jpg"][URL="http://img244.imageshack.us/img244/9652/290555ef6iv5.jpg"]
[/URL][/URL]
