قائد القوات البحرية المصرية : نمتلك القوة لردع لكل من تسول له نفسه تهديد مصالحنا القومية

[ahmed2015]

​



[مصطفى شعبان]

سد النهضة يتم بناءه بكل اريحية والاثيوبيين مش عاملين حساب لمصر
لو كانت دولة أخرى متضررة لرأينا عمليات تخريب في السد و غارة جوية تنهي الحلم الإسرائيلي الاثيوبي
..........
ما فائدة أن تمتلك جيش عظيم والبيت الداخلي الديون والفقر يعتاش منه !
أحنا بنحب نهلل من باب العاطفة

يجب حسم قضية سد النهضة بتدميره

شوف الحكمة يا مؤمن



[Gumaa1221]

العبرة بالافعال



[طارق ابو القاسم]

ما ينقص البحرية المصرية هوا جناح الطيران البحري بجميع انواع الطائرات من (مقاتلات, تدريب, اواكس, تطوير المروحيات المضادة للغواصات),, بالاضافة الي زيادة عدد الغواصات علي الاقل الي 15 غواصة



[ضمير حى]

البحرية المصرية التى عبثت بأيلات أكثر من ثلاث مرات بالضفادع البشرية وذهبت فى نزهة الى سواحل ابيدچان ... قادرة على المعاودة فى مياه التماسيح العذبة



[ضمير حى]

ما ينقص البحرية المصرية هوا جناح الطيران البحري بجميع انواع الطائرات من (مقاتلات, تدريب, اواكس, تطوير المروحيات المضادة للغواصات),, بالاضافة الي زيادة عدد الغواصات علي الاقل الي 15 غواصة

تملك ترسانة صواريخ جو سطح جحييييم



[مصطفى شعبان]

العبرة بالافعال

خذوا الحكمة من افواه الحكماء

الافرس من الفعل هو رد الفعل وليس الفعل نفسه سهل تضرب شخص لكن ما فى حسبانك رد الفعل



[طارق ابو القاسم]

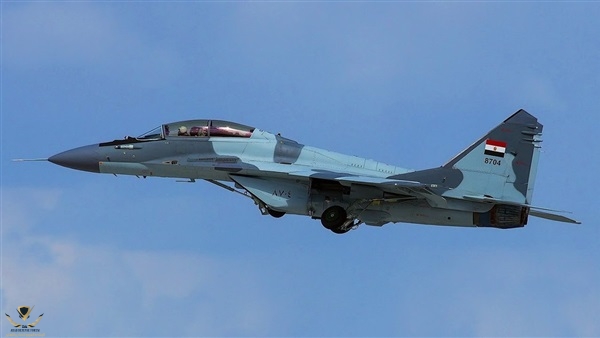

مشاهدة المرفق 210534

تملك ترسانة صواريخ جو سطح جحييييم

وباقي الاصناف؟؟



[ARX160]

ما ينقص البحرية المصرية هوا جناح الطيران البحري بجميع انواع الطائرات من (مقاتلات, تدريب, اواكس, تطوير المروحيات المضادة للغواصات),, بالاضافة الي زيادة عدد الغواصات علي الاقل الي 15 غواصة

١٥ غواصة رقم ضخم
وبنسبة لجناح الطيران
فتم سد خانته بالميج٢٩
لكن ينقص طائرات مضادة للغواصات بعدد محترم



[ضمير حى]

وباقي الاصناف؟؟

*

التجهيزات الإلكترونية النسخة المصرية :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬

* أولا | مقصورة القيادة وأنظمة الملاحة :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1) منظومة تحكم نيراني وملاحة مدمجة في قمرة القيادة طراز PrNK-29KS-4K، وتتكون من وحدة التحكم في الاسلحة ونظام التحكم في البيانات ونظام الكمبيوتر ونظام الملاحة ( شاملين شاشات العرض متعددة المهام من الكريستال السائل وشاشة التنبيه العلوية الشفافة Head-Up Display HuD وانظمة الملاحة المختلفة شاملة الملاحة بالقصور الذاتي والقمر الصناعي )، وهي مطورة في الاساس من النسخة PrNK-29KR/KUBR المُخصصة لمقاتلات MiG-29K البحرية الروسية.

2) نظام رقمي رباعي القنوات مدمج للطيران بالسلك طراز KSU-941-S وهو مُشتق من نظام KSU-41 الخاص بالـMiG-29K البحرية الروسية.

3) جهاز راديوي لقياس الارتفاعات عند الطيران المنخفض وشديد الانخفاض طراز A-052-06.

4) منظومة تهديف ملحقة على خوذات الطيارين طراز NSTsI-KOS-SM وهي خاصة بالمقاتلة MiG-35.

5) مقعد قاذف للطيارين طراز K-36D-3.5M ويُستخدم على مقاتلات Su-30 الهندية والفيتنامية والجزائرية ومقاتلات MiG-29K/KUB البحرية الهندية.

6) نظام الطوارىء العملياتية لتحصيل وتسجيل بيانات الطيران طراز KARAT-B-29K-02 ويتميز بقدرة تسجيل بيانات طيران حتى 25 ساعة ويسجيل بيانات صوتية حتى 6 ساعات ومتوسط زمن بين الاعطال 5000 ساعة واستهلاك طاقة اقل من 40 وات علما بأن الميج 35 مُزودة بنظام KARAT-B-29K وقدرته على تسجيل بيانات الطيران حتى 25 ساعة والبيانات الصوتية 4 ساعات ومتوسط زمن بين الاعطال 3000 ساعة واستهلاك طاقة اقل من 50 وات.

7) نظام توليد الأوكسجين للطيارين على المقاتلة طراز KS-129، ويسمح بتوليد الاوكسجين حتى ارتفاع 20 كم ويعمل على مقاتلات MiG-29K وMiG-35 وSu-30MKI وSu-30MKM وSu-35.

صور لمقصورة القيادة للنسخة أحادية المقعد :


صورة لمقصورتي القيادة الأمامية والخلفية للنسخة ثنائية المقعد :


- ثانيا | الرادار ومنظومة الرصد الكهروبصري / الحراري :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1) رادار دوبلر نبضي طراز FGM129C المعروف بـZhuk-ME، وكما أسلفنا فإن الرادار الإيسا غير جاهز ومصر تحديدا طلبت الحصول عليه ( الهند ايضا ترغب في الحصول عليه لمقاتلاتها )، وسيتم البدء في تنصيبه بدلا من الرادار النبضي على المقاتلات المصرية فور الانتهاء من تطويره ومروره من اختبارات التشغيل بنجاح.

الرادار النبضي الحالي يستطيع رصد هدف جوي مقطعه الراداري 5 متر² من مسافة 120 كم والقاذفات الثقيلة والطائرات الضخمة من مسافة 250 كم. في نمط القتال الجوي يستطيع الرادار تتبع 10 اهداف والاشتباك مع 4 منها في وقت واحد، وفي نمط جو-سطح يستطيع التعرف على التشكيلات المدرعة من مسافة 25 كم والكباري والسكك الحديدة من مسافة 120 كم، إلى جانب قدرة رصد مدمرة او حاملة طائرات من مسافة 250 كم وسفينة متوسطة من مسافة 150 كم مع قدرة ضرب هدفين في وقت واحد.

رادار مصفوفة المسح الإلكتروني النشط المستقبلي يحمل اسم Zhuk-AE سيصل مداه إلى 280 كم، وفي نمط الاشتباك الجوي يستطيع تتبع 30 هدفا والإشتباك مع 6 اهداف منهم في وقت واحد، وفي نمط جو-سطح يستطيع تتبع هدفين ويمكنه الإشتباك معهما معا. وتبلغ دقته في نمط التصوير الارضي الراداري Synthetic Aperture Radar SAR لرسم الاخرائط الارضية عالية الدقة حوالي 0.5 متر، ويستطيع تحمل التشويش الإلكتروني الكثيف. كما يمتلك الرادار ايضا قدرة العمل بنمط سلبي للإستخبار الإلكتروني Electronic Intelligence ELINT Capability لرصد وتحديد الانبعاثات الرادارية ومواضعها، كما يمتلك نمط أخر لتنفيذ أعمال الاعاقة والشوشرة الإلكترونية ضد الرادارات المعادية Electronic Countermeasures ECM Capability.

2) نظام الكشف والنعقب البصري OLS-35 Optical Locator System :

نظام كشف و تحديد حراري IR / تيليفزيوني TV Electro-optic / ليزري Laser يستطيع التعرف على كل الاجسام الجوية والبحرية والارضية حيث يقوم برصد الهدف حراريا بالاشعة تحت الحمراء وتصويره تيليفزيونيا وتحديد المدى بالليزر ويتميّز بأنه لا تصدر منه اية انبعاثات مثل الرادار بل نظام صامت مما يوفر ميزة التخفي للمقاتلة،

تميز التظام بقُبّة جديدة مكونة من الياقوت الابيض الغير ملون Leuco-Sapphire، وهو ثاني أفضل الخامات المستخدمة بعد الماس الصناعي وتتميز في مناعتها ضد تجمع الأتربة والغبار ومقاومتها لمختلف العوامل المؤثرة على السرعات العالية والتي تسبب تشويشا على الصورة المُلتقطة في منظومات OLS السابقة التي كانت تستخدم قبة واقية من الزجاج.

يتكون النظام من جزئين :

# الجزء الاول متواجد امام كابينة الفيادة اعلى انف المقاتلة لمهام الكشف الجوي ( OLS-UE ) وهذه صورته :


يستطيع ان يرصد طائرة من المقدمة من مسافة 15 كم ومن مؤخرتها من مسافة تصل الى 60 كم او اكثر مع تحديد المسافة بالليزر حتى 15 كم.

# الجزء الثاني يتواجد اسف مداخل الهواء للمحرك لمهام الكشف الارضي ( OLS-K ) وهذه صورته :


يستطيع ان يرصد دبابة و يتتبعها من مسافة 20 كم وهدف بحري في حجم زورق من مسافة 40 كم ويمكنه تحديد المسافات بالليزر حتى 15 كم.

3) حاضن التهديف وتوجيه الذخائر جو-سطح الكهروبصري / حراري طراز OLS-FE المعروف ايضا بـT-220/E وهو مُصمم خصيصا لصالح مقاتلات Su-35 / MiG-35.

صورة للحاضن :



- ثالثا | منظومة الحرب الإلكترونية للتحذير والحماية :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1) نظام التحذير من الصواريخ MAWS او Missile Approach Warning Receiver طراز I-222SM ويتكون من 6 مستشعرات للتحذير من الصواريخ جو-جو وصواريخ الدفاع الجوي المقتربة، وهو نفس النسخة الخاصة بالـMiG-35 الروسية، وهي مُوزعة على بدن المقاتلة لتوفير قدرة كشف بزاوية 360° حولها على النحو الاتي :

# مستشعر أمامي أعلى الأنف بجوار نظام الرصد البصري OLS-UE.

# مستشعر خلفي أعلى ظهر المقاتلة خلف قمرة القيادة.

# مستشعرين على جانبي الجزء الأمامي من بدن المقاتلة.

# مستشعرين اسفل مدخلي الهواء للمحركين أحدها للرصد الأمامي والثاني للرصد الخلفي.

2) نظام التحذير من اشعة الليزر LWR او Laser Warning Receiver على اطراف الاجنحة مُصممة مستشعراته بما يشابه عين السمكة لضمان زاوية واسعة النطاق للرصد والتحذير من اتبعاثات اشعة الليزر الخاصة بأنظمة قياس المسافات لوسائل الدفاع الجوي والمقاتلات المعادية، وهو نفس النسخة الخاصة بالـMiG-35 الروسية.

3) منظومة التحذير ضد الموجات الرادارية المعادية RWR Radar Warning Receiver طراز L150M-02 Pastel تتواجد على طرفي الاجنحة و اعلى مؤخرة الدفة، وتختص بأعمال اعتراض و تحديد و تصنيف الانبعاثات الرادارية و معرفة مدى خطورتها .

4) منظومة التشويش الدفاعية ضد الرادار SPJ Self-Protection Jammer على جانبي مقدمة المقاتلة و اسفل مؤخرة الدفة للإعاقة والشوشرة الإلكترونية ضد بواحث الصواريخ الرادارية رادارات الطائرات المقاتلة المعادية.

5) منظومة اطلاق الشعلات الحرارية Flares المُضلّلة للصواريخ الموجّهة بالاشعة تحت الحمراء والرقائق المعدنية Chaffs المُضلّلة للصواريخ الموجّهة بالرادار وهي مُوزّعة على قاذفين منصوبين اسفل مجموعة الذيل على جانبي محركي المقاتلة ويحوي كل قاذف على 32 شعلة حرارية / رقاقة معدنية.

6) حاضن التشويش MSP-418K الخارجي، ويعمل بتقنية الـDigital Radio Frequency Memory DRFM للتشويش الخداعي Deception Jamming ضد الرادارات وبواحث الصواريخ الرادارية، حيث يستقبل الموجة الرادارية المُعادية ويقوم بتسجيلها ومعالجتها ثم يُرسل بدلا منها موجة أخرى بتردد خاطئ و إحداثيات خاطئة لتضليل رادارات وصواريخ العدو عن مكان الطائرة وعدم السماح بالأغلاق عليها.

صورة للحاضن :


تسليح المقاتلة :
▬▬▬▬▬▬▬

تبلغ حمولة التسليح للمقاتلة 7 طن، وتمتلك 9 نقاط تعليق منقسمة إلى 4 نقاط أسفل كل جناح ونقطة واحدة في المنصف اسفل البطن.

-مدفع Gryazev-Shipunov GSh-301 عيار 30 مم للاشتباك الجوي مزود بـ150 طلقة ، ويبلغ معدل الإطلاق 1500 - 1800 طلقة / دقيقة ، وسرعة الإطلاق للسبطانة 900 متر / ث .

- صواريخ جو-جو :

- صاروخ R-77 جو-جو بقدرات القتال خلف مدى الرؤية BVR من الانواع الاتية :

# صاروخ RVV-AE متوسط المدى موجه بالملاحة بالقصور الذاتي ثم الرادار النشط في المرحلة الاخيرة مع تصحيح المسار بواسطة موجات الراديو Radio Mid-Course Update قبل ضرب الهدف ويبلغ مداه 80 كم ويقوم بتفعيل راداره النشط قبل بلوغ الهدف بمسافة 20 كم . ( قادر على ضرب جميع أنواع الأهداف الجوية متضمنة الصواريخ الجوالة )

# صاروخ RVV-MD وهو نفس النسخة السابقة بنفس اسلوب التوجيه مع اختلاف انه في المرحلة الاخيرة يقوم بتنشيط باحث سلبي بالاشعة تحت الحمراء قبل بلوغ الهدف بمسافة 15 كم ويبلغ مداه 40 كم . ( قادر على ضرب جميع أنواع الأهداف الجوية ماعدا الصواريخ الجوالة )

# صاروخ RVV-PE ويبلغ مداه 90 كم ويحتوي على باحث راداري سلبي يتم تفعيله على مسافة 25 كم من الهدف ويعتمد في التوجيه على الانبعاثات الرادارية الصادرة من المقاتلة حتى اصابتها وبالتالي لا يُمكن التشويش عليه ( غير متاح للتصدير ).

# صاروخ RVV-SD وهو نسخة مُحسّنة المدى حيث يصل الى 110 كم ومُعزز بمحرك دافع جديد يصل بسرعته الى 4.5 ماخ بدلا من 4 ماخ للنسخ الاخرى بخلاف منظومة ملاحة بالقصور الذاتي INS بجانب الباحث الراداري النشط المدعوم بوصلة بيانات مُصحّحة للمعلومات عن الهدف Data-Link Target Correction ورأس حربي أكثر قوة، وظهر لأول مرة في معرض MAKS 2009 . ( قادر على ضرب جميع أنواع الأهداف الجوية متضمنة الصواريخ الجوالة )

- صاروخ R-27 بمختلف فئاته جو-جو متوسط المدى كالاتي :

# صاروخ R-27R1 موجه بالرادار شبه نشط ويصل مداه إلى 60 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و18 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروخ R-27ER1 موجه بالرادار شبه النشط مع نظام ملاحة بالقصور الذاتي بنظام تعديل المسار بالموجات الراديوية Inertial Navigation Guidance with Radio Correction ويصل مداه الى 93 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و26 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروح R-27T1 موجه بالاشعة تحت الحمراء ويصل مداه الى 50 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و15 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروخ R-27ET1 موجه بالاشعة تحت الحمراء ويصل مداه الى 84 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و20 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروخ R-27P1 مُوجّه بالرادار السلبي حيث يقوم بتتبع إنبعاثات رادار الطائرة المعادية او إنبعاثات نظام التشويش النشط الخاص بها زيصل مداه إلى 78 كم ويزن رأسه الحربي 39 كج .

# صاروخ R-27EP1 مُوجّه بالرادار السلبي حيث يقوم بتتبع إنبعاثات رادار الطائرة المعادية او إنبعاثات نظام التشويش النشط الخاص بها زيصل مداه إلى 110 كم ويزن رأسه الحربي 39 كج .

- صاروخ R-73E جو-جو قصير المدى للإشتباك الجوي القريب موجه بالاشعة تحت الحمراء ويبلغ مداه 30 كم ويمكنه مهاجمة الهدف من مختلف الاوضاع All-Aspects ومزود بنظام مضاد للتشويش الحراري IR-Counter Countermeasures ، ويتم توجيهه بواسطة خوذة الطيار حيث يقوم نظام التهديف الملحق بها بالإمساك بالهدف وتزويد باحث الصاروخ بالإحداثيات قبل إطلاقه .

- صاروخ R-74M جو-جو قصير المدى موجه بالاشعة تحت الحمراء ويبلغ مداه 40 كم ومزود ببرمجيات رقمية حديثة ونظام مُطور مضادة للتشويش الحراري IR-Counter Countermeasures ويمكنه مهاجمة الهدف من مختلف الاوضاع All-Aspects .

- صواريخ جو-سطح ( بحر او ارض ) :

# صاروخ Kh-29 تكتيكي مضاد للمنشآت والتحصينات ودشم الطائرات وأيضا السفن ويمتلك رأس حربي زنة 320 كج شديد التدمير ويبلغ مداه 10 - 12 كم وتوجد منه 4 نسخ كالآتي :

@ صاروخ KH-29D ذات توجيه بالاشعة تحت الحمراء.

@ صاروخ Kh-29ML ذات توجيه باشعة الليزر.

@ صاروخ Kh-29T ذات توجيه تيليفزيوني.

@ صاروخ KH-29TE ذات توجيه تيليفزيوني ولكن مداه يصل الى 30 كم.

# صاروخ Kh-38 التكتيكي المضاد للأهداف الأرضية والمُنتج حديثا كبديل للصاروخ القديم Kh-25 ويتميز برأس حربي شديد التدمير يزن 250 كج ويبلغ مداه 40 كم وتوجد منه 4 نسخ كالآتي :

@ صاروخ Kh-38MAE ذات توجيه بالرادار النشط.

@ صاروخ Kh-38MKE ذات توجيه بالقمر الصناعي.

@ صاروخ Kh-38MLE ذات توجيه بأشعة الليزر.

@ صاروخ Kh-38MTE ذات توجيه بالأشعة تحت الحمراء.

# صاروخ Kh-59MK2 جوّال مضاد للأهداف الأرضية ويتميز بحزمة ملاحية متطورة تتكون من نظام الملاحة بالقصور الذاتي INS والاقمار الصناعية GPS / GLONASS + منظومة كهروبصرية حرارية IR / Electro-optic للتوجيه النهائي لتصوير الهدف وتاكيده قبل اصابته في مرحلة الطيران الاخيرة، مما يمنحه معدل خطأ لا يتجاوز 3 أمتار. ويمتلك رأس حربي خارق للتحصينات شديد التدمير يزن 310 كج او رأس مزود بقنابل عنقودية يزن 283 كج ويصل مداه الى 285 كم وهو ذات سرعة مادون صوتية ويتم اطلاقه من ارتفاع 200 - 11 ألف متر على سرعة طيران 550 - 1100 كم / ساعة بحد اقصى ويطير على ارتفاع 50 متر فوق سطح الأرض.

# صاروخ Club-S الجوّال النسخة 3M14AE المضاد للأهداف البرية ذات توجيه بالقصور الذاتي ثم القمر الصناعي ويمتلك رأس حربي شديد التدمير يزن 450 كج ويصل مداه الى 300 كم.

- صواريخ مضادة للرادار :

# صاروخ KH-31P مضاد للرادار موجه بالملاحة بالقصور الذاتي والرادار السلبي ( يعمل على تتبع موجات الرادار المعادية ) ويصل مداه الى 110 كم ويمتلك رأس حربي يزن 87 كج .

# الصاروخ Kh-58UShK، وتميّز بالباحث الراداري السلبي Passive Seeker الجديد والثوري واسع النطاق على التردد 1.2 - 11 جيجاهيرتز لكشف انبعاثات كافة أنواع الرادارات المُعادية، وكذلك النسخة Kh-58UShK IIR تميز بباحث اضافي -بجانب الباحث السلبي- ثنائي النطاقات بالاشعة تحت الحمراء IR والاشعة فوق البنفسجية UV لرصد محطة الرادار كهروبصريا وحراريا في حال اغلاقها للرادار او استخدامها لنمط النبضات Pulsing Mode المتقطعة. يزن الصاروخ 650 كج ويمتلك رأس حربي شديد التدمير يزن 149 كج ويتم اطلاقه على ارتفاع 200 متر - 20 كم ويبلغ مداه 76 كم - 245 كم بحسب ارتفاع الاطلاق لدى المقاتلة، ويتم اطلاقه على سرعة 470 - 1500 كم / ساعة وتبلغ سرعة طيرانه القصوى 4200 كم / ساعة وهو مُصمم على الضرب في دائرة نصف قطرها لا يتجاوز 10 متر من الهدف المتواجد في مركزها.

- صواريخ مضادة للسفن :

# صاروخ KH-31A مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط يطير بنظام الملاصقة لسطح البحر لتجنب الكشف Sea Skimming ويبلغ مداه 50 كم ويمتلك رأس حربي يزن 94 كج.

# صاروخ KH-31AD مماثل للسابق و لكن ذات مدى بالغ 160 كم ويمتلك رأس حربي يزن 110 كج.

# صاروخ KH-35E مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط ويبلغ مداه 120 كم ويقوم بتشغيل راداره النشط قبل اصابة الهدف من مسافة 20 كم ويمتلك رأس حربي يزن 145 كج.

# الصاروخ Kh-35UE المضاد للسفن ويتميز بمداه المُوسّع والبالغ 260 كم، ويتميز يتميز بمنظومة توجيه متكاملة تحتوي على نظام الملاحة بالقصورة الذاتي INS + نظام الملاحة بالقمر الصناعي GPS / GLONASS + الباحث الراداري ذات نمط العمل السلبي Passive Radar Homing والنشط Active Radar Homing الذي يبدأ عمله على مسافة 50 كم من الهدف مع امكانية تزويده بالإحداثيات من اية منصات أخرى صديقة كالمقاتلات او السفن او الغواصات او المروحيات او الطائرات بدون طيار. ويمتلك رأس حربي خارق مُتشظّي شديد الانفجار يزن 145 كج، ويطير على ارتفاع 10 - 15 متر فوق سطح البحر ثم ينخفض الى 4 متر فقط في مرحلة الطيران الأخيرة قبل اصابة الهدف من مسافة 50 كم. وتبلغ سرعته حوالي 975 - 1030 كم / ساعة، ويتم اطلاقه من المقاتلات على ارتفاع 200 متر - 10 كم بسرعة 350 - 900 كم / ساعة، واما المروحيات ( سيعمل على المروحية Ka-52K Katran الهجومة البحرية ) فيُطلق منها على ارتفاع 100 متر - 3500 متر بسرعة 0 - 300 كم / ساعة.

# صاروخ Kh-59MK الجوّال المضاد للسفن ذات التوجيه بالقصور الذاتي ثم الرادار النشط ويمتلك رأس حربي شديد التدمير يزن 320 كج ويصل مداه الى 285 كم.

- قنابل ذكية مماثلة GBU وJDAM الامريكية من الانواع :
_____________________________________

قنابل KAB-1500 من النسخ الآتية :

1) قنبلة KAB-1500Kr تزن 1500 كج ذات رأس حربي شديد التدمير High Explosive وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

2) قنبلة KAB-1500Kr-Pr تزن 1500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

3) قنبلة KAB-1500Kr-OD تزن 1500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

4) قنبلة KAB-1500LG-OD-E تزن 1500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث بأشعة الليزر ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

5) قنبلة KAB-1500LG-Pr-E تزن 1500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث بأشعة الليزر ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

6) قنبلة KAB-1500LG-F-E تزن 1500 كج ذات رأس حربي شديد التدمير High Explosive وباحث بأشعة الليزر ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

قنابل KAB-500 من النسخ الآتي :

1) قنبلة KAB-500S-E تزن 500 كج ذات رأس حربي شديد الإنفجار High Explosive وذات نظام توجيه بالقمر الصناعي GLONASS / GPS مع معدل خطأ 7 - 12 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / س .

2) قنبلة KAB-500-OD تزن 500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث تليفزيوني، مع معدل خطأ 4 - 7 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / س ويبلغ مداها 17 كم .

3) قنبلة KAB-500Kr تزن 500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث تليفزيوني ، مع معدل خطأ 4 - 7 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / س ويبلغ مداها 17 كم .

قنابل KAB-250 من النسخ الآتي :

1) قنبلة KAB-250LG-E تزن 250 كج ذات رأس حربي شديد الإنفجار وباحث بأشعة الليزر ، مع معدل خطأ 3 - 5 متر ، ويتم اطلاقها من ارتفاع 1000 - 10000 متر على سرعة طيران على سرعة 720 - 1260 كم / س .

2) قنبلة KAB-250S-E تزن 250 كج ذات رأس حربي شديد الإنفجار ، وذات نظام توجيه بالقمر الصناعي GLONASS / GPS مع معدل خطأ 3 - 5 متر ويتم اطلاقها من ارتفاع 1000 - 10000 متر على سرعة طيران على سرعة 720 - 1260 كم / س .

- قنابل اغراض عامة من النوع FAB-500 .

- قنابل حرة خارقة للتحصينات من النوع BETAB-500 قادرة على اختراق 1 متر من الخرسانة المسلحة او 3 متر من التراب ويتم إطلاقها من ارتفاع 30 - 5000 متر وعلى سرعة 600 - 1200 كم / س .

- قنابل عنقودية متعددة الاغراض من الانواع RBK-250 / RBK-500 / RBK-750 .

- حواضن صواريخ حرة للهجوم المباشر للاغراض العامة ذات مدى 1.3 - 4 كم من الانواع S-8 / S-25 m و B-8 / B-13 .

- حواضن صواريخ اغراض عامة للهجوم المباشر ولكن موجهة بالليزر طراز S-25L لضمان دقة الاصابة ويبلغ مداه 3 كم .

- حواضن صواريخ حرة اخرى تصل اعيرتها الى 266 مم و420 مم شديدة التدمير عالية الاختراق .



[طارق ابو القاسم]

*

التجهيزات الإلكترونية النسخة المصرية :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬

* أولا | مقصورة القيادة وأنظمة الملاحة :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1) منظومة تحكم نيراني وملاحة مدمجة في قمرة القيادة طراز PrNK-29KS-4K، وتتكون من وحدة التحكم في الاسلحة ونظام التحكم في البيانات ونظام الكمبيوتر ونظام الملاحة ( شاملين شاشات العرض متعددة المهام من الكريستال السائل وشاشة التنبيه العلوية الشفافة Head-Up Display HuD وانظمة الملاحة المختلفة شاملة الملاحة بالقصور الذاتي والقمر الصناعي )، وهي مطورة في الاساس من النسخة PrNK-29KR/KUBR المُخصصة لمقاتلات MiG-29K البحرية الروسية.

2) نظام رقمي رباعي القنوات مدمج للطيران بالسلك طراز KSU-941-S وهو مُشتق من نظام KSU-41 الخاص بالـMiG-29K البحرية الروسية.

3) جهاز راديوي لقياس الارتفاعات عند الطيران المنخفض وشديد الانخفاض طراز A-052-06.

4) منظومة تهديف ملحقة على خوذات الطيارين طراز NSTsI-KOS-SM وهي خاصة بالمقاتلة MiG-35.

5) مقعد قاذف للطيارين طراز K-36D-3.5M ويُستخدم على مقاتلات Su-30 الهندية والفيتنامية والجزائرية ومقاتلات MiG-29K/KUB البحرية الهندية.

6) نظام الطوارىء العملياتية لتحصيل وتسجيل بيانات الطيران طراز KARAT-B-29K-02 ويتميز بقدرة تسجيل بيانات طيران حتى 25 ساعة ويسجيل بيانات صوتية حتى 6 ساعات ومتوسط زمن بين الاعطال 5000 ساعة واستهلاك طاقة اقل من 40 وات علما بأن الميج 35 مُزودة بنظام KARAT-B-29K وقدرته على تسجيل بيانات الطيران حتى 25 ساعة والبيانات الصوتية 4 ساعات ومتوسط زمن بين الاعطال 3000 ساعة واستهلاك طاقة اقل من 50 وات.

7) نظام توليد الأوكسجين للطيارين على المقاتلة طراز KS-129، ويسمح بتوليد الاوكسجين حتى ارتفاع 20 كم ويعمل على مقاتلات MiG-29K وMiG-35 وSu-30MKI وSu-30MKM وSu-35.

صور لمقصورة القيادة للنسخة أحادية المقعد :


صورة لمقصورتي القيادة الأمامية والخلفية للنسخة ثنائية المقعد :


- ثانيا | الرادار ومنظومة الرصد الكهروبصري / الحراري :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1) رادار دوبلر نبضي طراز FGM129C المعروف بـZhuk-ME، وكما أسلفنا فإن الرادار الإيسا غير جاهز ومصر تحديدا طلبت الحصول عليه ( الهند ايضا ترغب في الحصول عليه لمقاتلاتها )، وسيتم البدء في تنصيبه بدلا من الرادار النبضي على المقاتلات المصرية فور الانتهاء من تطويره ومروره من اختبارات التشغيل بنجاح.

الرادار النبضي الحالي يستطيع رصد هدف جوي مقطعه الراداري 5 متر² من مسافة 120 كم والقاذفات الثقيلة والطائرات الضخمة من مسافة 250 كم. في نمط القتال الجوي يستطيع الرادار تتبع 10 اهداف والاشتباك مع 4 منها في وقت واحد، وفي نمط جو-سطح يستطيع التعرف على التشكيلات المدرعة من مسافة 25 كم والكباري والسكك الحديدة من مسافة 120 كم، إلى جانب قدرة رصد مدمرة او حاملة طائرات من مسافة 250 كم وسفينة متوسطة من مسافة 150 كم مع قدرة ضرب هدفين في وقت واحد.

رادار مصفوفة المسح الإلكتروني النشط المستقبلي يحمل اسم Zhuk-AE سيصل مداه إلى 280 كم، وفي نمط الاشتباك الجوي يستطيع تتبع 30 هدفا والإشتباك مع 6 اهداف منهم في وقت واحد، وفي نمط جو-سطح يستطيع تتبع هدفين ويمكنه الإشتباك معهما معا. وتبلغ دقته في نمط التصوير الارضي الراداري Synthetic Aperture Radar SAR لرسم الاخرائط الارضية عالية الدقة حوالي 0.5 متر، ويستطيع تحمل التشويش الإلكتروني الكثيف. كما يمتلك الرادار ايضا قدرة العمل بنمط سلبي للإستخبار الإلكتروني Electronic Intelligence ELINT Capability لرصد وتحديد الانبعاثات الرادارية ومواضعها، كما يمتلك نمط أخر لتنفيذ أعمال الاعاقة والشوشرة الإلكترونية ضد الرادارات المعادية Electronic Countermeasures ECM Capability.

2) نظام الكشف والنعقب البصري OLS-35 Optical Locator System :

نظام كشف و تحديد حراري IR / تيليفزيوني TV Electro-optic / ليزري Laser يستطيع التعرف على كل الاجسام الجوية والبحرية والارضية حيث يقوم برصد الهدف حراريا بالاشعة تحت الحمراء وتصويره تيليفزيونيا وتحديد المدى بالليزر ويتميّز بأنه لا تصدر منه اية انبعاثات مثل الرادار بل نظام صامت مما يوفر ميزة التخفي للمقاتلة،

تميز التظام بقُبّة جديدة مكونة من الياقوت الابيض الغير ملون Leuco-Sapphire، وهو ثاني أفضل الخامات المستخدمة بعد الماس الصناعي وتتميز في مناعتها ضد تجمع الأتربة والغبار ومقاومتها لمختلف العوامل المؤثرة على السرعات العالية والتي تسبب تشويشا على الصورة المُلتقطة في منظومات OLS السابقة التي كانت تستخدم قبة واقية من الزجاج.

يتكون النظام من جزئين :

# الجزء الاول متواجد امام كابينة الفيادة اعلى انف المقاتلة لمهام الكشف الجوي ( OLS-UE ) وهذه صورته :


يستطيع ان يرصد طائرة من المقدمة من مسافة 15 كم ومن مؤخرتها من مسافة تصل الى 60 كم او اكثر مع تحديد المسافة بالليزر حتى 15 كم.

# الجزء الثاني يتواجد اسف مداخل الهواء للمحرك لمهام الكشف الارضي ( OLS-K ) وهذه صورته :


يستطيع ان يرصد دبابة و يتتبعها من مسافة 20 كم وهدف بحري في حجم زورق من مسافة 40 كم ويمكنه تحديد المسافات بالليزر حتى 15 كم.

3) حاضن التهديف وتوجيه الذخائر جو-سطح الكهروبصري / حراري طراز OLS-FE المعروف ايضا بـT-220/E وهو مُصمم خصيصا لصالح مقاتلات Su-35 / MiG-35.

صورة للحاضن :



- ثالثا | منظومة الحرب الإلكترونية للتحذير والحماية :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

1) نظام التحذير من الصواريخ MAWS او Missile Approach Warning Receiver طراز I-222SM ويتكون من 6 مستشعرات للتحذير من الصواريخ جو-جو وصواريخ الدفاع الجوي المقتربة، وهو نفس النسخة الخاصة بالـMiG-35 الروسية، وهي مُوزعة على بدن المقاتلة لتوفير قدرة كشف بزاوية 360° حولها على النحو الاتي :

# مستشعر أمامي أعلى الأنف بجوار نظام الرصد البصري OLS-UE.

# مستشعر خلفي أعلى ظهر المقاتلة خلف قمرة القيادة.

# مستشعرين على جانبي الجزء الأمامي من بدن المقاتلة.

# مستشعرين اسفل مدخلي الهواء للمحركين أحدها للرصد الأمامي والثاني للرصد الخلفي.

2) نظام التحذير من اشعة الليزر LWR او Laser Warning Receiver على اطراف الاجنحة مُصممة مستشعراته بما يشابه عين السمكة لضمان زاوية واسعة النطاق للرصد والتحذير من اتبعاثات اشعة الليزر الخاصة بأنظمة قياس المسافات لوسائل الدفاع الجوي والمقاتلات المعادية، وهو نفس النسخة الخاصة بالـMiG-35 الروسية.

3) منظومة التحذير ضد الموجات الرادارية المعادية RWR Radar Warning Receiver طراز L150M-02 Pastel تتواجد على طرفي الاجنحة و اعلى مؤخرة الدفة، وتختص بأعمال اعتراض و تحديد و تصنيف الانبعاثات الرادارية و معرفة مدى خطورتها .

4) منظومة التشويش الدفاعية ضد الرادار SPJ Self-Protection Jammer على جانبي مقدمة المقاتلة و اسفل مؤخرة الدفة للإعاقة والشوشرة الإلكترونية ضد بواحث الصواريخ الرادارية رادارات الطائرات المقاتلة المعادية.

5) منظومة اطلاق الشعلات الحرارية Flares المُضلّلة للصواريخ الموجّهة بالاشعة تحت الحمراء والرقائق المعدنية Chaffs المُضلّلة للصواريخ الموجّهة بالرادار وهي مُوزّعة على قاذفين منصوبين اسفل مجموعة الذيل على جانبي محركي المقاتلة ويحوي كل قاذف على 32 شعلة حرارية / رقاقة معدنية.

6) حاضن التشويش MSP-418K الخارجي، ويعمل بتقنية الـDigital Radio Frequency Memory DRFM للتشويش الخداعي Deception Jamming ضد الرادارات وبواحث الصواريخ الرادارية، حيث يستقبل الموجة الرادارية المُعادية ويقوم بتسجيلها ومعالجتها ثم يُرسل بدلا منها موجة أخرى بتردد خاطئ و إحداثيات خاطئة لتضليل رادارات وصواريخ العدو عن مكان الطائرة وعدم السماح بالأغلاق عليها.

صورة للحاضن :


تسليح المقاتلة :
▬▬▬▬▬▬▬

تبلغ حمولة التسليح للمقاتلة 7 طن، وتمتلك 9 نقاط تعليق منقسمة إلى 4 نقاط أسفل كل جناح ونقطة واحدة في المنصف اسفل البطن.

-مدفع Gryazev-Shipunov GSh-301 عيار 30 مم للاشتباك الجوي مزود بـ150 طلقة ، ويبلغ معدل الإطلاق 1500 - 1800 طلقة / دقيقة ، وسرعة الإطلاق للسبطانة 900 متر / ث .

- صواريخ جو-جو :

- صاروخ R-77 جو-جو بقدرات القتال خلف مدى الرؤية BVR من الانواع الاتية :

# صاروخ RVV-AE متوسط المدى موجه بالملاحة بالقصور الذاتي ثم الرادار النشط في المرحلة الاخيرة مع تصحيح المسار بواسطة موجات الراديو Radio Mid-Course Update قبل ضرب الهدف ويبلغ مداه 80 كم ويقوم بتفعيل راداره النشط قبل بلوغ الهدف بمسافة 20 كم . ( قادر على ضرب جميع أنواع الأهداف الجوية متضمنة الصواريخ الجوالة )

# صاروخ RVV-MD وهو نفس النسخة السابقة بنفس اسلوب التوجيه مع اختلاف انه في المرحلة الاخيرة يقوم بتنشيط باحث سلبي بالاشعة تحت الحمراء قبل بلوغ الهدف بمسافة 15 كم ويبلغ مداه 40 كم . ( قادر على ضرب جميع أنواع الأهداف الجوية ماعدا الصواريخ الجوالة )

# صاروخ RVV-PE ويبلغ مداه 90 كم ويحتوي على باحث راداري سلبي يتم تفعيله على مسافة 25 كم من الهدف ويعتمد في التوجيه على الانبعاثات الرادارية الصادرة من المقاتلة حتى اصابتها وبالتالي لا يُمكن التشويش عليه ( غير متاح للتصدير ).

# صاروخ RVV-SD وهو نسخة مُحسّنة المدى حيث يصل الى 110 كم ومُعزز بمحرك دافع جديد يصل بسرعته الى 4.5 ماخ بدلا من 4 ماخ للنسخ الاخرى بخلاف منظومة ملاحة بالقصور الذاتي INS بجانب الباحث الراداري النشط المدعوم بوصلة بيانات مُصحّحة للمعلومات عن الهدف Data-Link Target Correction ورأس حربي أكثر قوة، وظهر لأول مرة في معرض MAKS 2009 . ( قادر على ضرب جميع أنواع الأهداف الجوية متضمنة الصواريخ الجوالة )

- صاروخ R-27 بمختلف فئاته جو-جو متوسط المدى كالاتي :

# صاروخ R-27R1 موجه بالرادار شبه نشط ويصل مداه إلى 60 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و18 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروخ R-27ER1 موجه بالرادار شبه النشط مع نظام ملاحة بالقصور الذاتي بنظام تعديل المسار بالموجات الراديوية Inertial Navigation Guidance with Radio Correction ويصل مداه الى 93 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و26 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروح R-27T1 موجه بالاشعة تحت الحمراء ويصل مداه الى 50 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و15 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروخ R-27ET1 موجه بالاشعة تحت الحمراء ويصل مداه الى 84 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و20 كم من وضعية المطاردة Tail-on ويزن رأسه الحربي 39 كج .

# صاروخ R-27P1 مُوجّه بالرادار السلبي حيث يقوم بتتبع إنبعاثات رادار الطائرة المعادية او إنبعاثات نظام التشويش النشط الخاص بها زيصل مداه إلى 78 كم ويزن رأسه الحربي 39 كج .

# صاروخ R-27EP1 مُوجّه بالرادار السلبي حيث يقوم بتتبع إنبعاثات رادار الطائرة المعادية او إنبعاثات نظام التشويش النشط الخاص بها زيصل مداه إلى 110 كم ويزن رأسه الحربي 39 كج .

- صاروخ R-73E جو-جو قصير المدى للإشتباك الجوي القريب موجه بالاشعة تحت الحمراء ويبلغ مداه 30 كم ويمكنه مهاجمة الهدف من مختلف الاوضاع All-Aspects ومزود بنظام مضاد للتشويش الحراري IR-Counter Countermeasures ، ويتم توجيهه بواسطة خوذة الطيار حيث يقوم نظام التهديف الملحق بها بالإمساك بالهدف وتزويد باحث الصاروخ بالإحداثيات قبل إطلاقه .

- صاروخ R-74M جو-جو قصير المدى موجه بالاشعة تحت الحمراء ويبلغ مداه 40 كم ومزود ببرمجيات رقمية حديثة ونظام مُطور مضادة للتشويش الحراري IR-Counter Countermeasures ويمكنه مهاجمة الهدف من مختلف الاوضاع All-Aspects .

- صواريخ جو-سطح ( بحر او ارض ) :

# صاروخ Kh-29 تكتيكي مضاد للمنشآت والتحصينات ودشم الطائرات وأيضا السفن ويمتلك رأس حربي زنة 320 كج شديد التدمير ويبلغ مداه 10 - 12 كم وتوجد منه 4 نسخ كالآتي :

@ صاروخ KH-29D ذات توجيه بالاشعة تحت الحمراء.

@ صاروخ Kh-29ML ذات توجيه باشعة الليزر.

@ صاروخ Kh-29T ذات توجيه تيليفزيوني.

@ صاروخ KH-29TE ذات توجيه تيليفزيوني ولكن مداه يصل الى 30 كم.

# صاروخ Kh-38 التكتيكي المضاد للأهداف الأرضية والمُنتج حديثا كبديل للصاروخ القديم Kh-25 ويتميز برأس حربي شديد التدمير يزن 250 كج ويبلغ مداه 40 كم وتوجد منه 4 نسخ كالآتي :

@ صاروخ Kh-38MAE ذات توجيه بالرادار النشط.

@ صاروخ Kh-38MKE ذات توجيه بالقمر الصناعي.

@ صاروخ Kh-38MLE ذات توجيه بأشعة الليزر.

@ صاروخ Kh-38MTE ذات توجيه بالأشعة تحت الحمراء.

# صاروخ Kh-59MK2 جوّال مضاد للأهداف الأرضية ويتميز بحزمة ملاحية متطورة تتكون من نظام الملاحة بالقصور الذاتي INS والاقمار الصناعية GPS / GLONASS + منظومة كهروبصرية حرارية IR / Electro-optic للتوجيه النهائي لتصوير الهدف وتاكيده قبل اصابته في مرحلة الطيران الاخيرة، مما يمنحه معدل خطأ لا يتجاوز 3 أمتار. ويمتلك رأس حربي خارق للتحصينات شديد التدمير يزن 310 كج او رأس مزود بقنابل عنقودية يزن 283 كج ويصل مداه الى 285 كم وهو ذات سرعة مادون صوتية ويتم اطلاقه من ارتفاع 200 - 11 ألف متر على سرعة طيران 550 - 1100 كم / ساعة بحد اقصى ويطير على ارتفاع 50 متر فوق سطح الأرض.

# صاروخ Club-S الجوّال النسخة 3M14AE المضاد للأهداف البرية ذات توجيه بالقصور الذاتي ثم القمر الصناعي ويمتلك رأس حربي شديد التدمير يزن 450 كج ويصل مداه الى 300 كم.

- صواريخ مضادة للرادار :

# صاروخ KH-31P مضاد للرادار موجه بالملاحة بالقصور الذاتي والرادار السلبي ( يعمل على تتبع موجات الرادار المعادية ) ويصل مداه الى 110 كم ويمتلك رأس حربي يزن 87 كج .

# الصاروخ Kh-58UShK، وتميّز بالباحث الراداري السلبي Passive Seeker الجديد والثوري واسع النطاق على التردد 1.2 - 11 جيجاهيرتز لكشف انبعاثات كافة أنواع الرادارات المُعادية، وكذلك النسخة Kh-58UShK IIR تميز بباحث اضافي -بجانب الباحث السلبي- ثنائي النطاقات بالاشعة تحت الحمراء IR والاشعة فوق البنفسجية UV لرصد محطة الرادار كهروبصريا وحراريا في حال اغلاقها للرادار او استخدامها لنمط النبضات Pulsing Mode المتقطعة. يزن الصاروخ 650 كج ويمتلك رأس حربي شديد التدمير يزن 149 كج ويتم اطلاقه على ارتفاع 200 متر - 20 كم ويبلغ مداه 76 كم - 245 كم بحسب ارتفاع الاطلاق لدى المقاتلة، ويتم اطلاقه على سرعة 470 - 1500 كم / ساعة وتبلغ سرعة طيرانه القصوى 4200 كم / ساعة وهو مُصمم على الضرب في دائرة نصف قطرها لا يتجاوز 10 متر من الهدف المتواجد في مركزها.

- صواريخ مضادة للسفن :

# صاروخ KH-31A مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط يطير بنظام الملاصقة لسطح البحر لتجنب الكشف Sea Skimming ويبلغ مداه 50 كم ويمتلك رأس حربي يزن 94 كج.

# صاروخ KH-31AD مماثل للسابق و لكن ذات مدى بالغ 160 كم ويمتلك رأس حربي يزن 110 كج.

# صاروخ KH-35E مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط ويبلغ مداه 120 كم ويقوم بتشغيل راداره النشط قبل اصابة الهدف من مسافة 20 كم ويمتلك رأس حربي يزن 145 كج.

# الصاروخ Kh-35UE المضاد للسفن ويتميز بمداه المُوسّع والبالغ 260 كم، ويتميز يتميز بمنظومة توجيه متكاملة تحتوي على نظام الملاحة بالقصورة الذاتي INS + نظام الملاحة بالقمر الصناعي GPS / GLONASS + الباحث الراداري ذات نمط العمل السلبي Passive Radar Homing والنشط Active Radar Homing الذي يبدأ عمله على مسافة 50 كم من الهدف مع امكانية تزويده بالإحداثيات من اية منصات أخرى صديقة كالمقاتلات او السفن او الغواصات او المروحيات او الطائرات بدون طيار. ويمتلك رأس حربي خارق مُتشظّي شديد الانفجار يزن 145 كج، ويطير على ارتفاع 10 - 15 متر فوق سطح البحر ثم ينخفض الى 4 متر فقط في مرحلة الطيران الأخيرة قبل اصابة الهدف من مسافة 50 كم. وتبلغ سرعته حوالي 975 - 1030 كم / ساعة، ويتم اطلاقه من المقاتلات على ارتفاع 200 متر - 10 كم بسرعة 350 - 900 كم / ساعة، واما المروحيات ( سيعمل على المروحية Ka-52K Katran الهجومة البحرية ) فيُطلق منها على ارتفاع 100 متر - 3500 متر بسرعة 0 - 300 كم / ساعة.

# صاروخ Kh-59MK الجوّال المضاد للسفن ذات التوجيه بالقصور الذاتي ثم الرادار النشط ويمتلك رأس حربي شديد التدمير يزن 320 كج ويصل مداه الى 285 كم.

- قنابل ذكية مماثلة GBU وJDAM الامريكية من الانواع :
_____________________________________

قنابل KAB-1500 من النسخ الآتية :

1) قنبلة KAB-1500Kr تزن 1500 كج ذات رأس حربي شديد التدمير High Explosive وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

2) قنبلة KAB-1500Kr-Pr تزن 1500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

3) قنبلة KAB-1500Kr-OD تزن 1500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

4) قنبلة KAB-1500LG-OD-E تزن 1500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث بأشعة الليزر ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

5) قنبلة KAB-1500LG-Pr-E تزن 1500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث بأشعة الليزر ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

6) قنبلة KAB-1500LG-F-E تزن 1500 كج ذات رأس حربي شديد التدمير High Explosive وباحث بأشعة الليزر ، ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

قنابل KAB-500 من النسخ الآتي :

1) قنبلة KAB-500S-E تزن 500 كج ذات رأس حربي شديد الإنفجار High Explosive وذات نظام توجيه بالقمر الصناعي GLONASS / GPS مع معدل خطأ 7 - 12 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / س .

2) قنبلة KAB-500-OD تزن 500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث تليفزيوني، مع معدل خطأ 4 - 7 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / س ويبلغ مداها 17 كم .

3) قنبلة KAB-500Kr تزن 500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث تليفزيوني ، مع معدل خطأ 4 - 7 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / س ويبلغ مداها 17 كم .

قنابل KAB-250 من النسخ الآتي :

1) قنبلة KAB-250LG-E تزن 250 كج ذات رأس حربي شديد الإنفجار وباحث بأشعة الليزر ، مع معدل خطأ 3 - 5 متر ، ويتم اطلاقها من ارتفاع 1000 - 10000 متر على سرعة طيران على سرعة 720 - 1260 كم / س .

2) قنبلة KAB-250S-E تزن 250 كج ذات رأس حربي شديد الإنفجار ، وذات نظام توجيه بالقمر الصناعي GLONASS / GPS مع معدل خطأ 3 - 5 متر ويتم اطلاقها من ارتفاع 1000 - 10000 متر على سرعة طيران على سرعة 720 - 1260 كم / س .

- قنابل اغراض عامة من النوع FAB-500 .

- قنابل حرة خارقة للتحصينات من النوع BETAB-500 قادرة على اختراق 1 متر من الخرسانة المسلحة او 3 متر من التراب ويتم إطلاقها من ارتفاع 30 - 5000 متر وعلى سرعة 600 - 1200 كم / س .

- قنابل عنقودية متعددة الاغراض من الانواع RBK-250 / RBK-500 / RBK-750 .

- حواضن صواريخ حرة للهجوم المباشر للاغراض العامة ذات مدى 1.3 - 4 كم من الانواع S-8 / S-25 m و B-8 / B-13 .

- حواضن صواريخ اغراض عامة للهجوم المباشر ولكن موجهة بالليزر طراز S-25L لضمان دقة الاصابة ويبلغ مداه 3 كم .

- حواضن صواريخ حرة اخرى تصل اعيرتها الى 266 مم و420 مم شديدة التدمير عالية الاختراق .

١٥ غواصة رقم ضخم
وبنسبة لجناح الطيران
فتم سد خانته بالميج٢٩
لكن ينقص طائرات مضادة للغواصات بعدد محترم

تركيا لديها غواصات اكثر من هذا الرقم!!!

الجناح البحري ليس مقاتلات فقط بل ايضا طائرات اواكس و طائرات دورية بحرية وطائرات تدريب وطائرات مثل (P8) او مروحيات مضادة للغواصات!!!!



[Golden Fingers]

القوات البحرية تتعاظم قوتها
لكن اضافة غواصات بقدرة قصف +250 كلم و منظومات AIP
التفكير جديا في FREMM ASW ثانية
وضع منظومات AAW كأولوية
هيكلة محددة لسرب طيران بحري هيل / مقاتل
طيران Patrol
الأمور ستزداد بريقا ولمعانا

سؤال يا صديقي....
هل الأولى ان تقتني مصر فريم اخرى ASW أم طائرة مكافحة غواصات ..!؟
وما هي قدرة المسح للفريم مقارنة بسرعة الطائرات وتغطيتها مساحات اكبر في وقت اقل..!؟



[مارشــال]

سؤال يا صديقي....
هل الأولى ان تقتني مصر فريم اخرى ASW أم طائرة مكافحة غواصات ..!؟
وما هي قدرة المسح للفريم مقارنة بسرعة الطائرات وتغطيتها مساحات اكبر في وقت اقل..!؟

أنا حقيقة لست خبير بالبحرية
لكن اعتقد صفقة الطائرات تكون أكثر من طائرة والأولية عندي للطائرة كون الكابتاس 2 و سونارات النوكس فعالة
الطائرات والفريم فلكل مهامه ففي التشكيل الهجومي البحري الفريم ستتحمل العبئ الأكبر ولكن ستعاونها طائات ASW السمتية وذات الأجنحة الثابته
هي مجموعات متكاملة لغلق أي ثغرة ينفذ منها العدو



[Osiris]

فريم أخري ليست أولوية حاليا حيث ان حجم تهديد الغاواصات في البحر الاحمر و باب المندب منعدم تماما , و أثنين أو واحد جويند يقوم بالواجب
مهام مكافحة الغاوصات تقوم بها هيل SH_2 sea spirit
قدرة الفريم في مهام مكافحة الغواصات من ضمن الافضل في العالم لو لم تكن الافضل بالفعل



[Osiris]

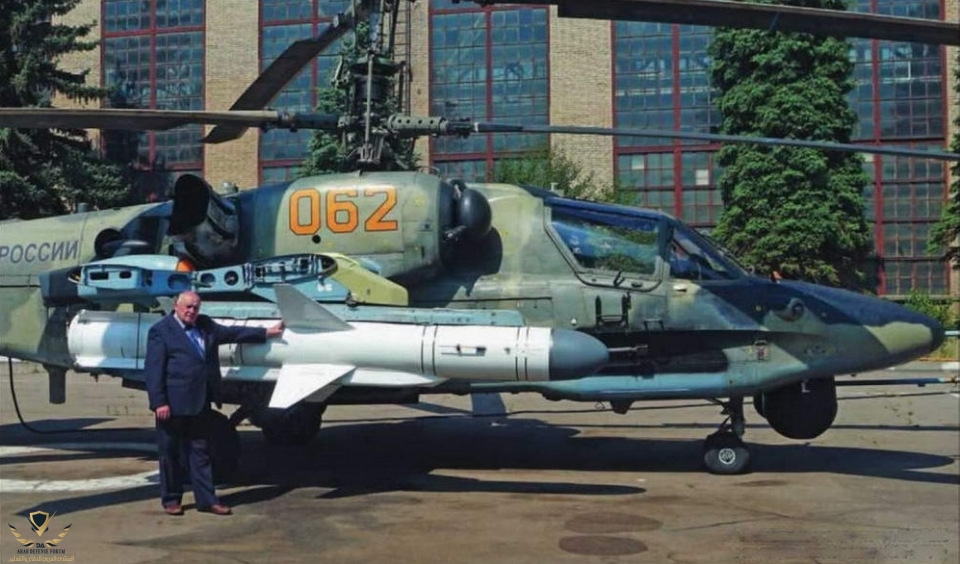

دخول هذه المتوحشة الخدمة علي متن الميسترال بصواريخ Kh_35 بمدي 260 كم و رأس حربي صمم خصيصا لمهاجمة السفن التي يزيد وزنها على 5000 طن , سيقلب الكفة لصالح البحرية المصرية علي كل بحريات شرق المتوسط



[عزت]

لاسف ياعزيزي تاريخ دمشق كله كده امم الارض كلها كانت بتلعب فيها لم يعز دمشق الا العرب الامويين
سوريا طول عمرها ملعب وليست لاعب مثل الان

سوريا كانت منارة ايام التاريخ القديم والامويين والمماليك بالذات المماليك البحرية



[ضمير حى]

دخول هذه المتوحشة الخدمة علي متن الميسترال بصواريخ Kh_35 بمدي 260 كم و رأس حربي صمم خصيصا لمهاجمة السفن التي يزيد وزنها على 5000 طن , سيقلب الكفة لصالح البحرية المصرية علي كل بحريات شرق المتوسط

مشاهدة المرفق 210545

تملكه الميج



[CaptainAwesome]

كمية التمرينات و المناورات البحرية اللي اتعملت في أربع سنوات "غير طبيعية" اعتقد احنا مش استوعبنا الأسلحة و القطع الجديدة بس ده احنا بقينا ثقل و بنينا خبرات كمان ... مبهر..​



[Golden Fingers]

دخول هذه المتوحشة الخدمة علي متن الميسترال بصواريخ Kh_35 بمدي 260 كم و رأس حربي صمم خصيصا لمهاجمة السفن التي يزيد وزنها على 5000 طن , سيقلب الكفة لصالح البحرية المصرية علي كل بحريات شرق المتوسط

مشاهدة المرفق 210545

هل الصاروخ في التسليح القياسي لها ..!؟ لأنه في هذه الحاله تستطيع مع فرقاطه او اثنين دفاع جوي وغواصة وسفينتين لمكافحة الغواصات .... هذه المجموعة تستطيع عمل تحريم بحري لمنطقه نصف قطرها 500 كم ..... شيء مهول.



[ضمير حى]

هل الصاروخ في التسليح القياسي لها ..!؟ لأنه في هذه الحاله تستطيع مع فرقاطه او اثنين دفاع جوي وغواصة وسفينتين لمكافحة الغواصات .... هذه المجموعة تستطيع عمل تحريم بحري لمنطقه نصف قطرها 500 كم ..... شيء مهول.

موجود على الميج المصرية
