رد: ميج21 -التطوير الاسرائيلى
ميغ-21انا ارى انها تصلح للمتاحف وليس لساحات المعارك حتى لو طورت بالكامل
ميغ-21انا ارى انها تصلح للمتاحف وليس لساحات المعارك حتى لو طورت بالكامل
Mig-21
- بادئ الموضوع mig-21
- تاريخ البدء
- إنضم
- 25 سبتمبر 2008
- المشاركات
- 76
- التفاعل
رد: ميج21 -التطوير الاسرائيلى
والله فعلا معاكم حق اسرائيل ماتقدر على شي بدون باباتهاو ماماتها؟!!!
والله فعلا معاكم حق اسرائيل ماتقدر على شي بدون باباتهاو ماماتها؟!!!
- إنضم
- 9 أبريل 2008
- المشاركات
- 727
- التفاعل
رد: ميج21 -التطوير الاسرائيلى
مصر تمتلك الار-73 وهو احد الاسس التي تم تطوير الميغ-21 عليها من خلال اضافة انظمة ال hms عليها وهو للتكامل مع تلك الصواريخ للوصول الى اقصى فعاليه ممكنه منها.
وغير الار-73 توجد النسخه اكس من السايد ويندر وهي ايضا تستطيع التكامل مع نفس الانظمه اذا لم اكن مخطئا.
مصر تمتلك الار-73 وهو احد الاسس التي تم تطوير الميغ-21 عليها من خلال اضافة انظمة ال hms عليها وهو للتكامل مع تلك الصواريخ للوصول الى اقصى فعاليه ممكنه منها.
وغير الار-73 توجد النسخه اكس من السايد ويندر وهي ايضا تستطيع التكامل مع نفس الانظمه اذا لم اكن مخطئا.
- إنضم
- 25 أغسطس 2009
- المشاركات
- 108
- التفاعل
رد: ميج21 -التطوير الاسرائيلى
مشكوووور يعطيك الف عافية ....,,,
مشكوووور يعطيك الف عافية ....,,,
- إنضم
- 14 يونيو 2009
- المشاركات
- 7,630
- التفاعل
- الدولة
رد: Mig-21
الاخوة تحدثوا عن التطوير الاسرائلي للميغ-21 ونسوا التطوير Mig-21-93 او مايعرف Mig-21 Bison الهندية .....حيث يعتبر التطوير الهندي للميغ -21 من احسن التطويرات التي ادخلت على الميغ-21 اكثرها ناجحا وهو افضل من التطوير الاسرائلي نفسه الذي ركز على تطوير قدرات المقاتلة في القتال الارضي في حين ركز الهنود على زيادة قدرات المقاتلة في القتال الجوي خصوصا في القتال خلف مدى الرؤيا bvr .......الهنود قاموا بتطوير حوالي 180 مقاتلة الى هذه الفئة مما زاد من عمر المقاتلة لحوالي 15 سنة اضافية وينوي الهنود من خلال هذا التطوير ابقاء الميغ-21 كمقاتلة صف ثاني في مواجهة FC-1 الباكستنية التاي عرفت هي الاخرى تطويرات مماثلة لل Bison الهندية......من اهم الخصائص والتطويرات التي ادخلها الهنود على Fishbed نذكر مايلي ..............
-اعادة صيانة وترميم الهيكل الاساسي للمقاتلة من اجل زيادة العمر الافتراضي الذي قدر بحوالي 15 سنة اضافية بعد اعادة الترميم دون ان ننسى ان الهنود قاموا بالاشتراك مع الروس باستخدام مواد Ram ومواد اخرى في طلاء المقاتلة من اجل تقليل مقطعها الرداري Rcs الذي اصبح يعادل مقطع الاف-16 ........
-تركيب ردار Kopyo-M جديد محل الردار kopyo 21I القديم ...وهو ردار مبني على تكنلوجيا ردارت Zhuk المصممة للميغ-29 الى انه اصغر بكثير 120 kg ومصصم ليركب على المقاتلة الخفيفة كالميغ-21 والياك -130 والميغ-ا ت .....الردار Kopyo-M ردار دوبلري متعدد الانماط : Single target detection and tracking range - Track-while-scan --Air-to-air combat -- Close air combat --Detection range .. يعمل على الموجة X band مزود بهوائي قطره 500mm ومستقبلين يتم تغذيتهم بطاقة يقدر متوسطها حوالي 1kw مما يجعله الرادر الاقل استهلاكا للطاقة ....يستخدم الردار معالج قوي وسريع MPS TS501F وكمبيوتر رقمي TS175 ويقدر MTBF الخاص بردار او كفاءة اجهزة الردار بحولي 200 ساعة ....للردار قدرة تتبع 10 اهداف والاشتباك مع اثنان في نفس الوقت خلال النمط track-while-scan ... اقصى مدى لردار خلال النمط جو - جو هو 80 كلم وخلال النمط جو-ارض 150 كلم مع قدرة تتبع في الافق الخلفي بمدى 40 كلم ..يقدر مدى الكشف والبحث لهدف 3 متر مربع RCS بحوالي 80 كلم ومدى الاطباق على نفس الهدف من مدى 45 كلم .يمكن لردار اكتشاف مدمرة من حوالي 150 كلم وجسر من مدى 100 كلم ومجموعة دبابة من مدى 25 كلم كما يمكن للردار عرض 3 انماط مختلفة للتضاريس الارضية وهي : real beam - Doppler beam sharpening -synthetic aperture radar ....ووضوح النمط SAR يصل الى 3 متر * 3 متر ........
- تما تزويد المقاتلة بنظام RWR مصنع من طرف شركة Tarang الهندية النظام هو Tarang.Tranquil (Tarang Mk2). نظام دفاع ذاتي يملك القدرة على العثور وتحديد نوع الهدف ووجهاته .وهو نفس النظام الموجود في F-15 الاسرائيلية و سو 30MKI النظام الهندي الاسرائيلي يحتوي على هوائيات مركبة في الامام والخلف والغاية منها التعرف على التردادات الاسلكية للاهداف المعادية وتحذير الطيار وتقديم الرد الالي المناسب عليها عن طريق CHAFF AND FLARE DISPENSER ....

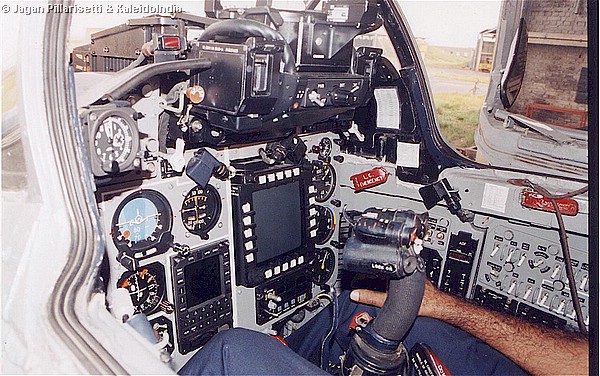

-اضافة للانظمة الاسرائلية تما تزويد المقاتلة بشاشتي عرض mfd-lcd من نوع Sextant MFD-55 LCD مكان العدادت القياسية واحدة مخصصة لردار وواحدة متععدة المهام ونظام عرض افقي متطور من نوع El-Op HUD ......مماجعل المقاتلةتتميز بخلصية semi-glass cockpit
-اضافة لتزويد المقاتلة بنظام HOTAS controls لتحكم بطيران مع قدرة تحكم الي بطيران......اما بالنسبة لانظمة الاتصالات فقد تما تزويد المقاتلة بانظمةارسال واستقبال قصيرة وطويلة المدى تعمل على مختلف القنوات ومقاومة للتشويش short range radio navigation system --onboard radio command receiving equipmen.....كما تزويد المقاتلة بنظام الملاحة عبر الاقمار الصناعية Sextant's TOTEM RLG-INS / NSS-100P GPS embedded GPS receivers النظام مزود بخاصية الملاحة بالقصور الذاتي العامل بواسطة ليزر جيروسكوبي...
- تما تزويد المقاتلة بنظام IRST روسي لتتبع الاشعة مادون الحمراء النظام موصول بخوذة الطيار SURA HMS التي اضيفت كذالك للميغ-21 ...مما يزيد من قدرات المقاتلة في القتال خلال نمط wvr بشكل رهيب .......
-كما نذكر الاضافة الاخرى المتمثلة في نظام تبريد جديد new liquid air cooling system ...اضافة الى نظام تسجيل الرحلات رقمي جديد digital flight data recorder ........
في واقع الامر الاضافة الفرنسية الهندية والروسية والاسرائلية التي ادخلت على الميغ -21 الهندية جعلتها واحدة من افضل مقاتلة الصف الثاني عالميا وجعلتها قريبة جدا من مقاتلة الجيل الرابع الحديثة مع قدرة مواجهة اي مقاتلة من هذه الفئة ........
بخصوص تسليح الميغ-21 بيزون فهو سيشمل الاتي : صواريخ-جو-جو : R-27 --RVV-AE --R-73E --
صواريخ جو-سطح-جو-بر : Kh-31A -- Kh-25MP -- KAB-500Kr ....
من خلال هذا نسنتنج ان التطوير الهندي للميغ-21 هو افضل تطوير على الاطلاق حيث زاد من قدرات المقاتلة في القتال جو-جو خلف مدى الرؤيا وفي مدى الرؤيا من خلال تطوير الردار ودمج النظام IRST مع المقاتلة ... اضافة الى جعلها اكثر قابيلة في تنفيذ المهمات الهجومية الارضية دون تاثير على الاداء العملياتي للمقاتلى او الحد من قدراتها ....
الاخوة تحدثوا عن التطوير الاسرائلي للميغ-21 ونسوا التطوير Mig-21-93 او مايعرف Mig-21 Bison الهندية .....حيث يعتبر التطوير الهندي للميغ -21 من احسن التطويرات التي ادخلت على الميغ-21 اكثرها ناجحا وهو افضل من التطوير الاسرائلي نفسه الذي ركز على تطوير قدرات المقاتلة في القتال الارضي في حين ركز الهنود على زيادة قدرات المقاتلة في القتال الجوي خصوصا في القتال خلف مدى الرؤيا bvr .......الهنود قاموا بتطوير حوالي 180 مقاتلة الى هذه الفئة مما زاد من عمر المقاتلة لحوالي 15 سنة اضافية وينوي الهنود من خلال هذا التطوير ابقاء الميغ-21 كمقاتلة صف ثاني في مواجهة FC-1 الباكستنية التاي عرفت هي الاخرى تطويرات مماثلة لل Bison الهندية......من اهم الخصائص والتطويرات التي ادخلها الهنود على Fishbed نذكر مايلي ..............
-اعادة صيانة وترميم الهيكل الاساسي للمقاتلة من اجل زيادة العمر الافتراضي الذي قدر بحوالي 15 سنة اضافية بعد اعادة الترميم دون ان ننسى ان الهنود قاموا بالاشتراك مع الروس باستخدام مواد Ram ومواد اخرى في طلاء المقاتلة من اجل تقليل مقطعها الرداري Rcs الذي اصبح يعادل مقطع الاف-16 ........
-تركيب ردار Kopyo-M جديد محل الردار kopyo 21I القديم ...وهو ردار مبني على تكنلوجيا ردارت Zhuk المصممة للميغ-29 الى انه اصغر بكثير 120 kg ومصصم ليركب على المقاتلة الخفيفة كالميغ-21 والياك -130 والميغ-ا ت .....الردار Kopyo-M ردار دوبلري متعدد الانماط : Single target detection and tracking range - Track-while-scan --Air-to-air combat -- Close air combat --Detection range .. يعمل على الموجة X band مزود بهوائي قطره 500mm ومستقبلين يتم تغذيتهم بطاقة يقدر متوسطها حوالي 1kw مما يجعله الرادر الاقل استهلاكا للطاقة ....يستخدم الردار معالج قوي وسريع MPS TS501F وكمبيوتر رقمي TS175 ويقدر MTBF الخاص بردار او كفاءة اجهزة الردار بحولي 200 ساعة ....للردار قدرة تتبع 10 اهداف والاشتباك مع اثنان في نفس الوقت خلال النمط track-while-scan ... اقصى مدى لردار خلال النمط جو - جو هو 80 كلم وخلال النمط جو-ارض 150 كلم مع قدرة تتبع في الافق الخلفي بمدى 40 كلم ..يقدر مدى الكشف والبحث لهدف 3 متر مربع RCS بحوالي 80 كلم ومدى الاطباق على نفس الهدف من مدى 45 كلم .يمكن لردار اكتشاف مدمرة من حوالي 150 كلم وجسر من مدى 100 كلم ومجموعة دبابة من مدى 25 كلم كما يمكن للردار عرض 3 انماط مختلفة للتضاريس الارضية وهي : real beam - Doppler beam sharpening -synthetic aperture radar ....ووضوح النمط SAR يصل الى 3 متر * 3 متر ........
- تما تزويد المقاتلة بنظام RWR مصنع من طرف شركة Tarang الهندية النظام هو Tarang.Tranquil (Tarang Mk2). نظام دفاع ذاتي يملك القدرة على العثور وتحديد نوع الهدف ووجهاته .وهو نفس النظام الموجود في F-15 الاسرائيلية و سو 30MKI النظام الهندي الاسرائيلي يحتوي على هوائيات مركبة في الامام والخلف والغاية منها التعرف على التردادات الاسلكية للاهداف المعادية وتحذير الطيار وتقديم الرد الالي المناسب عليها عن طريق CHAFF AND FLARE DISPENSER ....
-اضافة للانظمة الاسرائلية تما تزويد المقاتلة بشاشتي عرض mfd-lcd من نوع Sextant MFD-55 LCD مكان العدادت القياسية واحدة مخصصة لردار وواحدة متععدة المهام ونظام عرض افقي متطور من نوع El-Op HUD ......مماجعل المقاتلةتتميز بخلصية semi-glass cockpit
-اضافة لتزويد المقاتلة بنظام HOTAS controls لتحكم بطيران مع قدرة تحكم الي بطيران......اما بالنسبة لانظمة الاتصالات فقد تما تزويد المقاتلة بانظمةارسال واستقبال قصيرة وطويلة المدى تعمل على مختلف القنوات ومقاومة للتشويش short range radio navigation system --onboard radio command receiving equipmen.....كما تزويد المقاتلة بنظام الملاحة عبر الاقمار الصناعية Sextant's TOTEM RLG-INS / NSS-100P GPS embedded GPS receivers النظام مزود بخاصية الملاحة بالقصور الذاتي العامل بواسطة ليزر جيروسكوبي...
- تما تزويد المقاتلة بنظام IRST روسي لتتبع الاشعة مادون الحمراء النظام موصول بخوذة الطيار SURA HMS التي اضيفت كذالك للميغ-21 ...مما يزيد من قدرات المقاتلة في القتال خلال نمط wvr بشكل رهيب .......
-كما نذكر الاضافة الاخرى المتمثلة في نظام تبريد جديد new liquid air cooling system ...اضافة الى نظام تسجيل الرحلات رقمي جديد digital flight data recorder ........
في واقع الامر الاضافة الفرنسية الهندية والروسية والاسرائلية التي ادخلت على الميغ -21 الهندية جعلتها واحدة من افضل مقاتلة الصف الثاني عالميا وجعلتها قريبة جدا من مقاتلة الجيل الرابع الحديثة مع قدرة مواجهة اي مقاتلة من هذه الفئة ........
بخصوص تسليح الميغ-21 بيزون فهو سيشمل الاتي : صواريخ-جو-جو : R-27 --RVV-AE --R-73E --
صواريخ جو-سطح-جو-بر : Kh-31A -- Kh-25MP -- KAB-500Kr ....
من خلال هذا نسنتنج ان التطوير الهندي للميغ-21 هو افضل تطوير على الاطلاق حيث زاد من قدرات المقاتلة في القتال جو-جو خلف مدى الرؤيا وفي مدى الرؤيا من خلال تطوير الردار ودمج النظام IRST مع المقاتلة ... اضافة الى جعلها اكثر قابيلة في تنفيذ المهمات الهجومية الارضية دون تاثير على الاداء العملياتي للمقاتلى او الحد من قدراتها ....
التعديل الأخير:
- إنضم
- 21 ديسمبر 2008
- المشاركات
- 4,477
- التفاعل
رد: Mig-21
اخي الكريم ... أتظن حقاً انها ستكون نداً للــ fc-1 وبالاخص اذا زودت الاخيرة برادار متطور والكترونيات غربية؟؟
الاخوة تحدثوا عن التطوير الاسرائلي للميغ-21 ونسوا التطوير mig-21-93 او مايعرف mig-21 bison الهندية .....حيث يعتبر التطوير الهندي للميغ -21 من احسن التطويرات التي ادخلت على الميغ-21 اكثرها ناجحا وهو افضل من التطوير الاسرائلي نفسه الذي ركز على تطوير قدرات المقاتلة في القتال الارضي في حين ركز الهنود على زيادة قدرات المقاتلة في القتال الجوي خصوصا في القتال خلف مدى الرؤيا bvr .......الهنود قاموا بتطوير حوالي 180 مقاتلة الى هذه الفئة مما زاد من عمر المقاتلة لحوالي 15 سنة اضافية وينوي الهنود من خلال هذا التطوير ابقاء الميغ-21 كمقاتلة صف ثاني في مواجهة fc-1 الباكستنية التاي عرفت هي الاخرى تطويرات مماثلة لل bison الهندية......من اهم الخصائص والتطويرات التي ادخلها الهنود على fishbed نذكر مايلي ..............
-اعادة صيانة وترميم الهيكل الاساسي للمقاتلة من اجل زيادة العمر الافتراضي الذي قدر بحوالي 15 سنة اضافية بعد اعادة الترميم دون ان ننسى ان الهنود قاموا بالاشتراك مع الروس باستخدام مواد ram ومواد اخرى في طلاء المقاتلة من اجل تقليل مقطعها الرداري rcs الذي اصبح يعادل مقطع الاف-16 ........
-تركيب ردار kopyo-m جديد محل الردار kopyo 21i القديم ...وهو ردار مبني على تكنلوجيا ردارت zhuk المصممة للميغ-29 الى انه اصغر بكثير 120 kg ومصصم ليركب على المقاتلة الخفيفة كالميغ-21 والياك -130 والميغ-ا ت .....الردار kopyo-m ردار دوبلري متعدد الانماط : single target detection and tracking range - track-while-scan --air-to-air combat -- close air combat --detection range .. يعمل على الموجة x band مزود بهوائي قطره 500mm ومستقبلين يتم تغذيتهم بطاقة يقدر متوسطها حوالي 1kw مما يجعله الرادر الاقل استهلاكا للطاقة ....يستخدم الردار معالج قوي وسريع mps ts501f وكمبيوتر رقمي ts175 ويقدر mtbf الخاص بردار او كفاءة اجهزة الردار بحولي 200 ساعة ....للردار قدرة تتبع 10 اهداف والاشتباك مع اثنان في نفس الوقت خلال النمط track-while-scan ... اقصى مدى لردار خلال النمط جو - جو هو 80 كلم وخلال النمط جو-ارض 150 كلم مع قدرة تتبع في الافق الخلفي بمدى 40 كلم ..يقدر مدى الكشف والبحث لهدف 3 متر مربع rcs بحوالي 80 كلم ومدى الاطباق على نفس الهدف من مدى 45 كلم .يمكن لردار اكتشاف مدمرة من حوالي 150 كلم وجسر من مدى 100 كلم ومجموعة دبابة من مدى 25 كلم كما يمكن للردار عرض 3 انماط مختلفة للتضاريس الارضية وهي : Real beam - doppler beam sharpening -synthetic aperture radar ....ووضوح النمط sar يصل الى 3 متر * 3 متر ........
- تما تزويد المقاتلة بنظام rwr مصنع من طرف شركة tarang الهندية النظام هو tarang. Tranquil (Tarang Mk2). نظام دفاع ذاتي يملك القدرة على العثور وتحديد نوع الهدف ووجهاته .وهو نفس النظام الموجود في f-15 الاسرائيلية و سو 30mki النظام الهندي الاسرائيلي يحتوي على هوائيات مركبة في الامام والخلف والغاية منها التعرف على التردادات الاسلكية للاهداف المعادية وتحذير الطيار وتقديم الرد الالي المناسب عليها عن طريق chaff and flare dispenser ....
-اضافة للانظمة الاسرائلية تما تزويد المقاتلة بشاشتي عرض mfd-lcd من نوع sextant mfd-55 lcd مكان العدادت القياسية واحدة مخصصة لردار وواحدة متععدة المهام ونظام عرض افقي متطور من نوع el-op hud ......مماجعل المقاتلةتتميز بخلصية semi-glass cockpit
-اضافة لتزويد المقاتلة بنظام hotas controls لتحكم بطيران مع قدرة تحكم الي بطيران......اما بالنسبة لانظمة الاتصالات فقد تما تزويد المقاتلة بانظمةارسال واستقبال قصيرة وطويلة المدى تعمل على مختلف القنوات ومقاومة للتشويش short range radio navigation system --onboard radio command receiving equipmen.....كما تزويد المقاتلة بنظام الملاحة عبر الاقمار الصناعية sextant's totem rlg-ins / nss-100p gps embedded gps receivers النظام مزود بخاصية الملاحة بالقصور الذاتي العامل بواسطة ليزر جيروسكوبي...
- تما تزويد المقاتلة بنظام irst روسي لتتبع الاشعة مادون الحمراء النظام موصول بخوذة الطيار sura hms التي اضيفت كذالك للميغ-21 ...مما يزيد من قدرات المقاتلة في القتال خلال نمط wvr بشكل رهيب .......
-كما نذكر الاضافة الاخرى المتمثلة في نظام تبريد جديد new liquid air cooling system ...اضافة الى نظام تسجيل الرحلات رقمي جديد digital flight data recorder ........
في واقع الامر الاضافة الفرنسية الهندية والروسية والاسرائلية التي ادخلت على الميغ -21 الهندية جعلتها واحدة من افضل مقاتلة الصف الثاني عالميا وجعلتها قريبة جدا من مقاتلة الجيل الرابع الحديثة مع قدرة مواجهة اي مقاتلة من هذه الفئة ........
بخصوص تسليح الميغ-21 بيزون فهو سيشمل الاتي : صواريخ-جو-جو : R-27 --rvv-ae --r-73e --
صواريخ جو-سطح-جو-بر : Kh-31a -- kh-25mp -- kab-500kr ....
من خلال هذا نسنتنج ان التطوير الهندي للميغ-21 هو افضل تطوير على الاطلاق حيث زاد من قدرات المقاتلة في القتال جو-جو خلف مدى الرؤيا وفي مدى الرؤيا من خلال تطوير الردار ودمج النظام irst مع المقاتلة ... اضافة الى جعلها اكثر قابيلة في تنفيذ المهمات الهجومية الارضية دون تاثير على الاداء العملياتي للمقاتلى او الحد من قدراتها ....
اخي الكريم ... أتظن حقاً انها ستكون نداً للــ fc-1 وبالاخص اذا زودت الاخيرة برادار متطور والكترونيات غربية؟؟
التعديل الأخير بواسطة المشرف:
- إنضم
- 11 أكتوبر 2009
- المشاركات
- 845
- التفاعل
رد: Mig-21
موضوع شيق ,ان الطائره في خلال تاريخها الطويل، امتلكتها أكثر من 30 دولة الميج-21 ، و ما زالت تخدم في دول كثيرة بعد نصف قرن من تحليقها لأول مرة. فقدرتها على التحليق بسرعة ماخ 2 تتعدى سرعة الكثير من الطائرات اللاحقة لها. و قد قدر انه قد انتج أكثر من 11,000 وحدة من طائرات الميج-21 بكافة طرازاتها، أي أكثر من أي طائرة نفاثة فوق صوتية في التاريخ حتى الآن.
استبدلت الميج-21 بالطائرات الأحدث الميج-23 و الميج-27 في مهام للهجوم الأرضى في القوات الجوية السوفيتية، لكنها ظلت في مهام الطائرة الإعتراضية لكفاءتها العالية في المناورات حتى دخول الميج-29 الخدمة لتواجه المقاتلات الأمريكية الأحدث.
> وهذه صوره الرادار للطائره <
استبدلت الميج-21 بالطائرات الأحدث الميج-23 و الميج-27 في مهام للهجوم الأرضى في القوات الجوية السوفيتية، لكنها ظلت في مهام الطائرة الإعتراضية لكفاءتها العالية في المناورات حتى دخول الميج-29 الخدمة لتواجه المقاتلات الأمريكية الأحدث.
> وهذه صوره الرادار للطائره <
- إنضم
- 27 يوليو 2009
- المشاركات
- 25
- التفاعل
رد: Mig-21
يكفيها فخرا انها اسقطت b-52
يكفيها فخرا انها اسقطت b-52
- إنضم
- 16 ديسمبر 2009
- المشاركات
- 13
- التفاعل
رد: Mig-21
بارك الله فيك
بارك الله فيك
- إنضم
- 21 ديسمبر 2009
- المشاركات
- 368
- التفاعل
- إنضم
- 14 أكتوبر 2009
- المشاركات
- 117
- التفاعل
رد: Mig-21
موضوع رائع
انا بصراحه من محبي هذه الطائرة
شكرا لمجهودك
موضوع رائع
انا بصراحه من محبي هذه الطائرة
شكرا لمجهودك
