القنابل الصربية المجنحة

@RUS
طول بالك ياعم الراجل @Saudi silent ميقصدش حاجة متخدش الموضوع قفش، احنا بنتناقش، المهم اننا امتلكنا قنابلنا الخاصة، التفاصيل التانية مش هتفرق

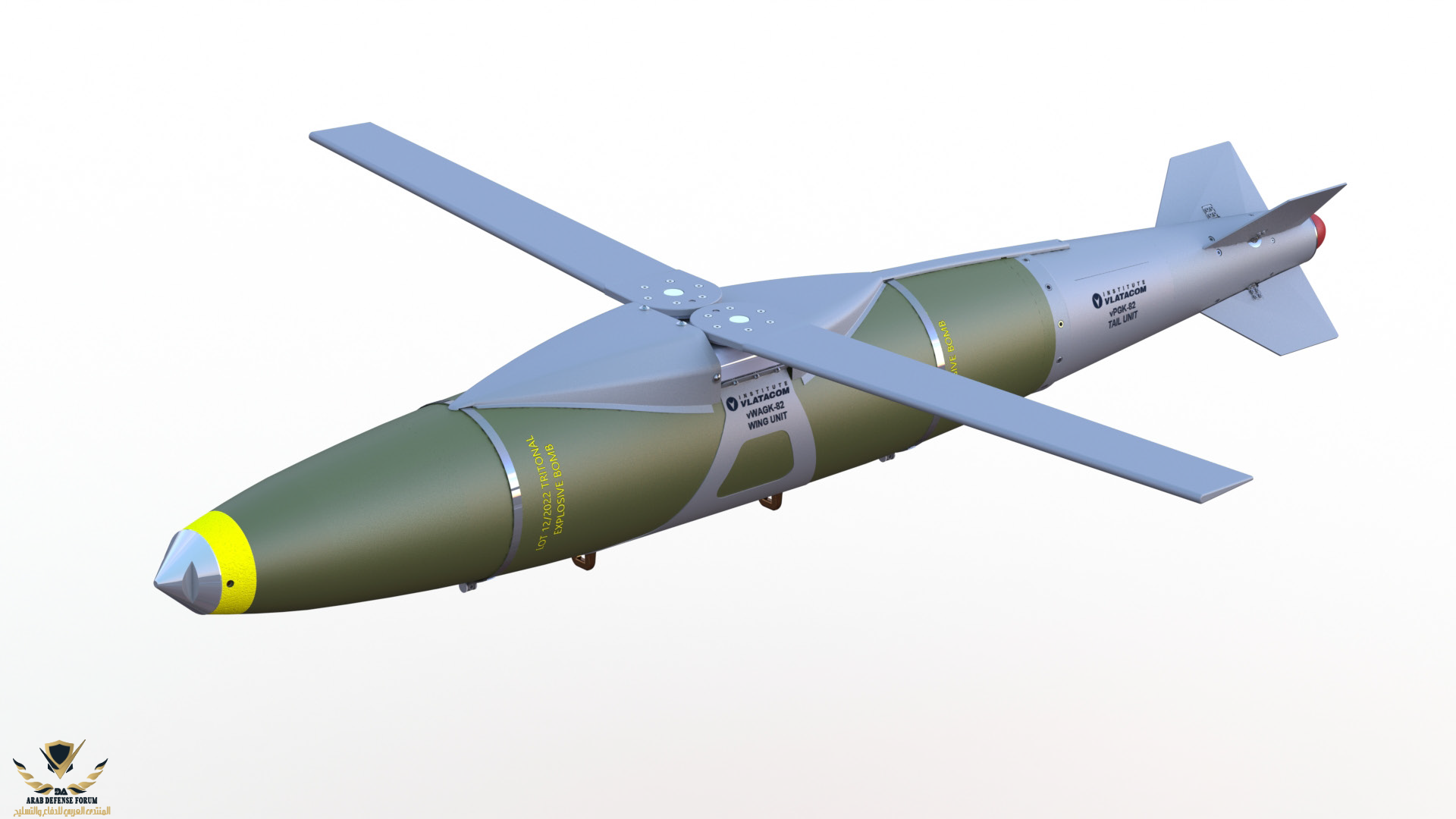

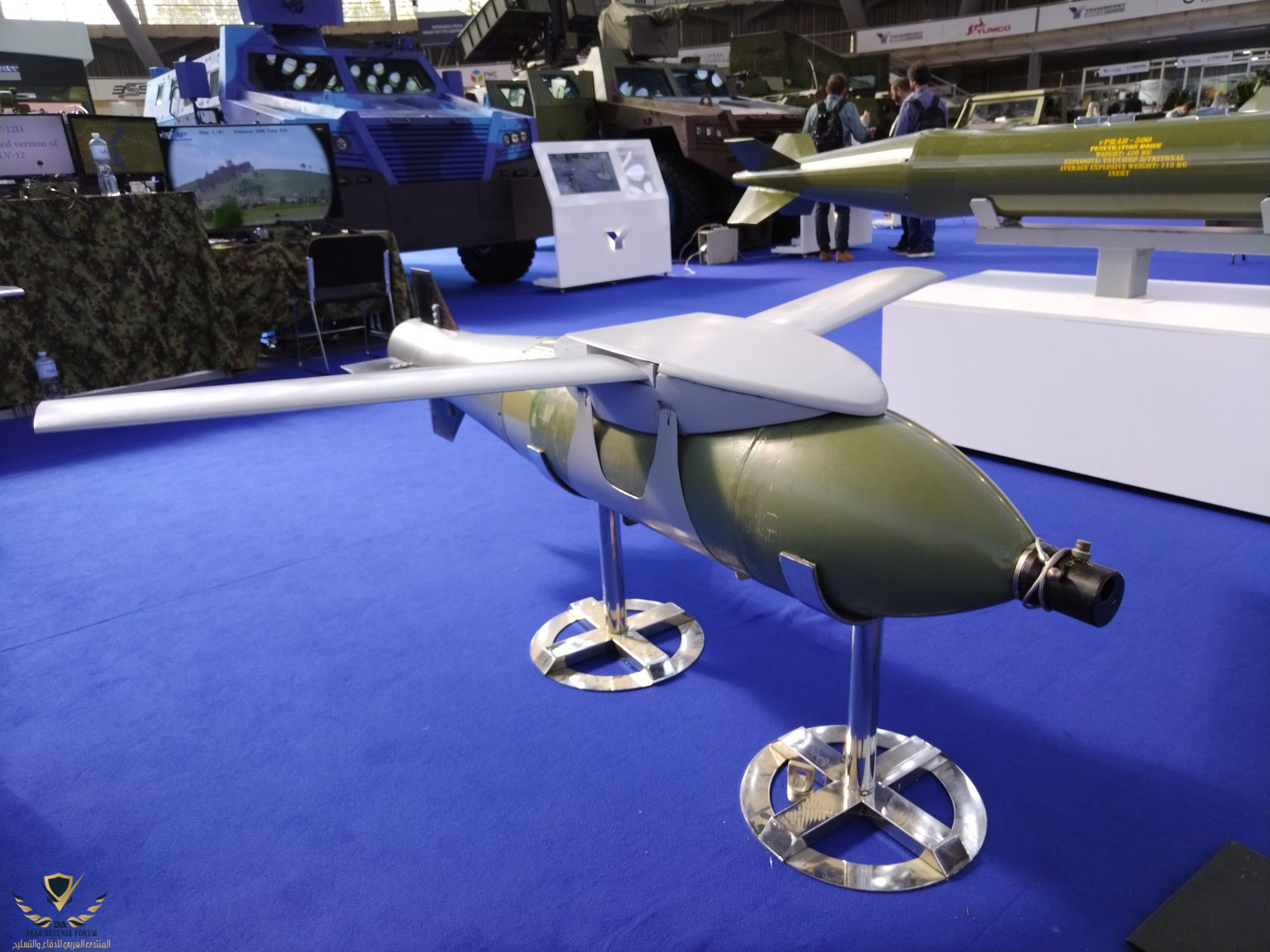

تتكون FAB-250 PGB من قنبلة FAB-250 متعددة الأغراض وكابينة ذيل التوجيه و
مجموعة مدى ممتدة. يتم توفير التوجيه من خلال نظام توجيه GNSS/INS المتكامل.




بعد إطلاقها من الطائرة، تمتد أجنحة مجموعة التوجيه مما يوفر مدى تباعد كبير يسمح بضرب الأهداف على مسافات تصل إلى 80 كم.




طول القنبلة 2.6 متر، ووزنها 290 كجم. ارتفاع إطلاق القنبلة هو 6000 إلى 10000 متر، والانحراف الدائري المحتمل عن الهدف أقل من أو يساوي 15 مترًا، والسرعات التي يمكن بها إطلاق القنبلة هي من 600 إلى 1000 كيلومتر في الساعة، والمدى أعلى إلى 80 كم.

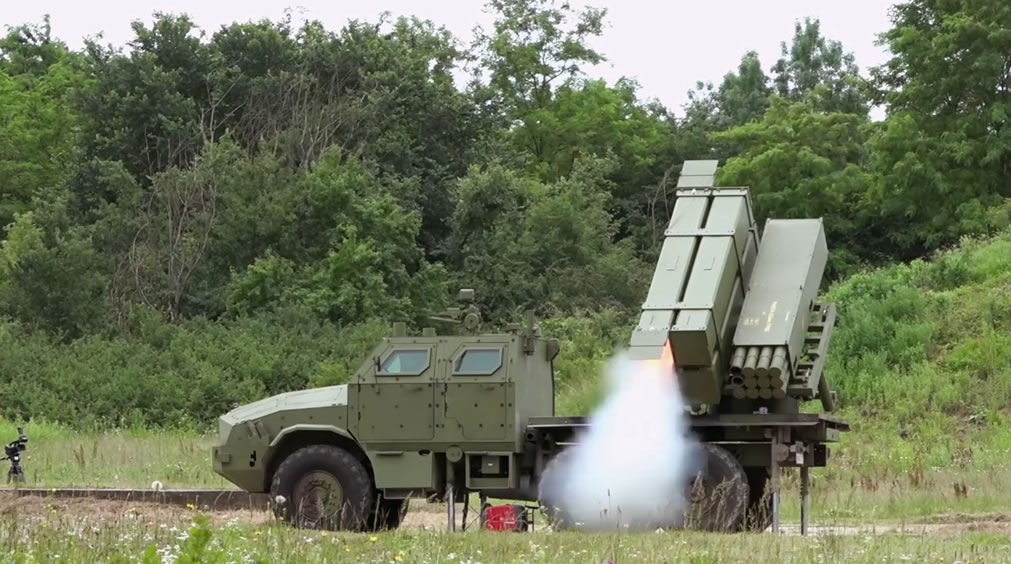

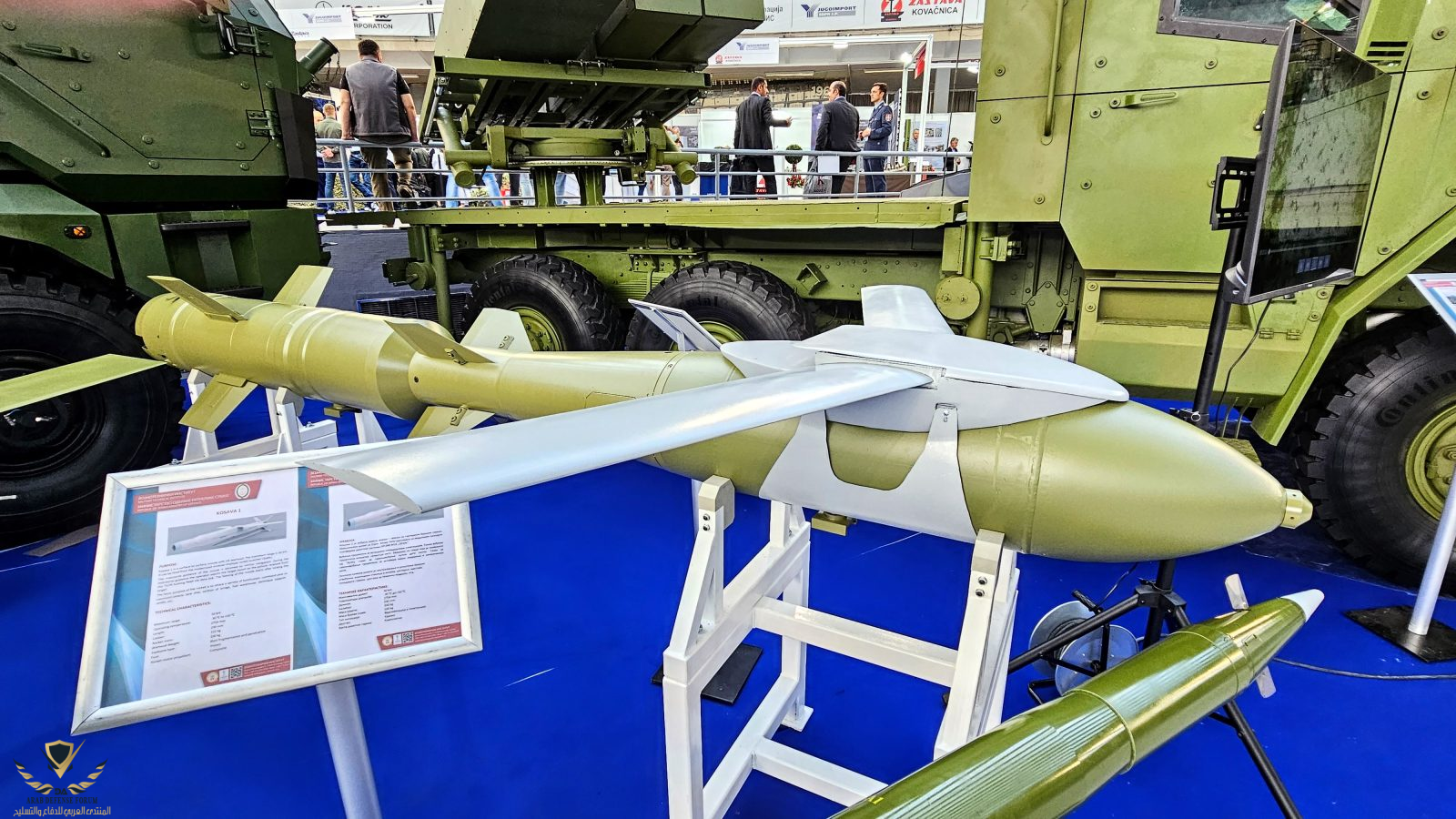

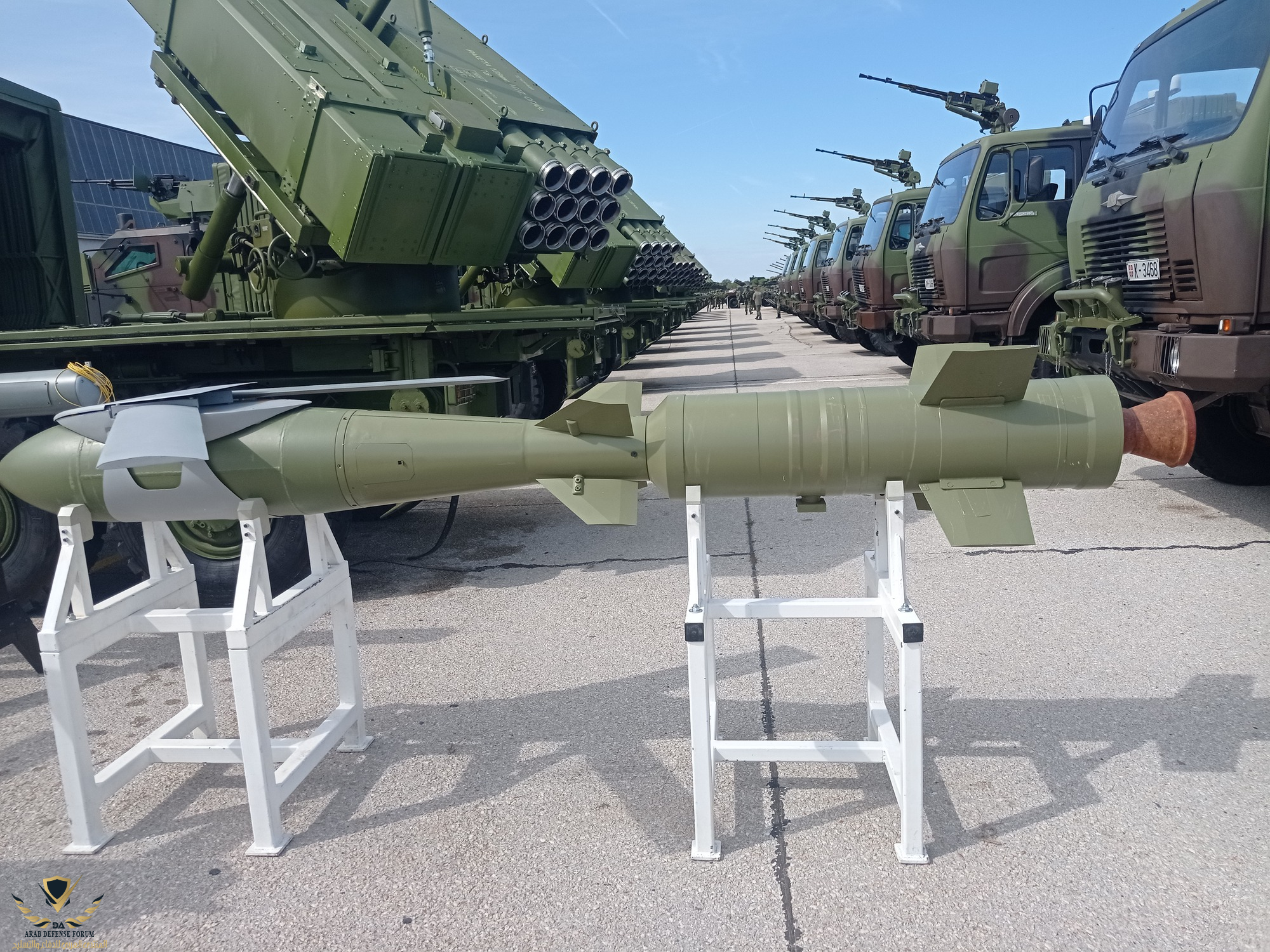

نسخة FAB-250 PGB المزودة بمعزز تم عرضها مخصصة لتسليح راجمات الصواريخ الصربية

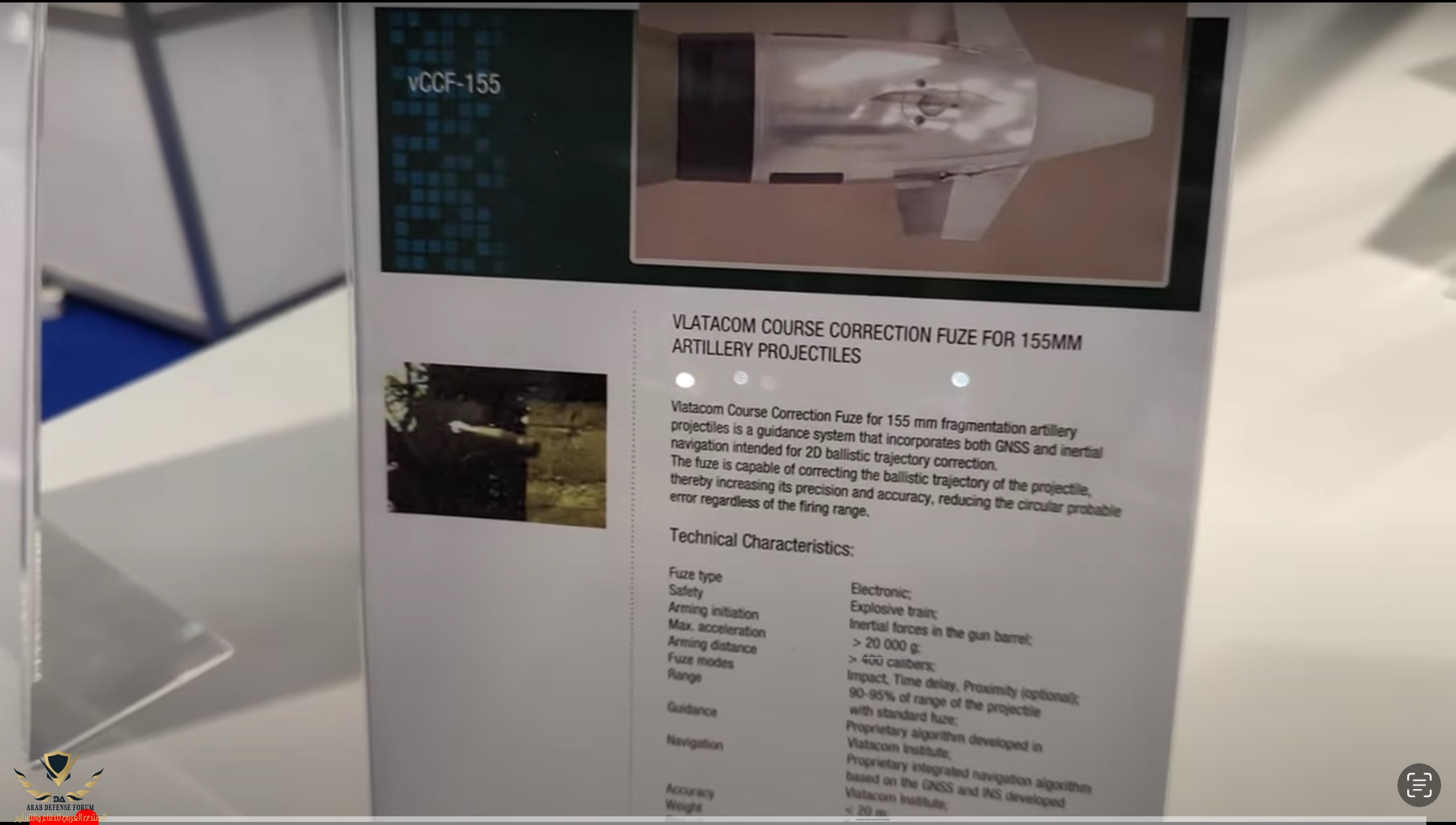

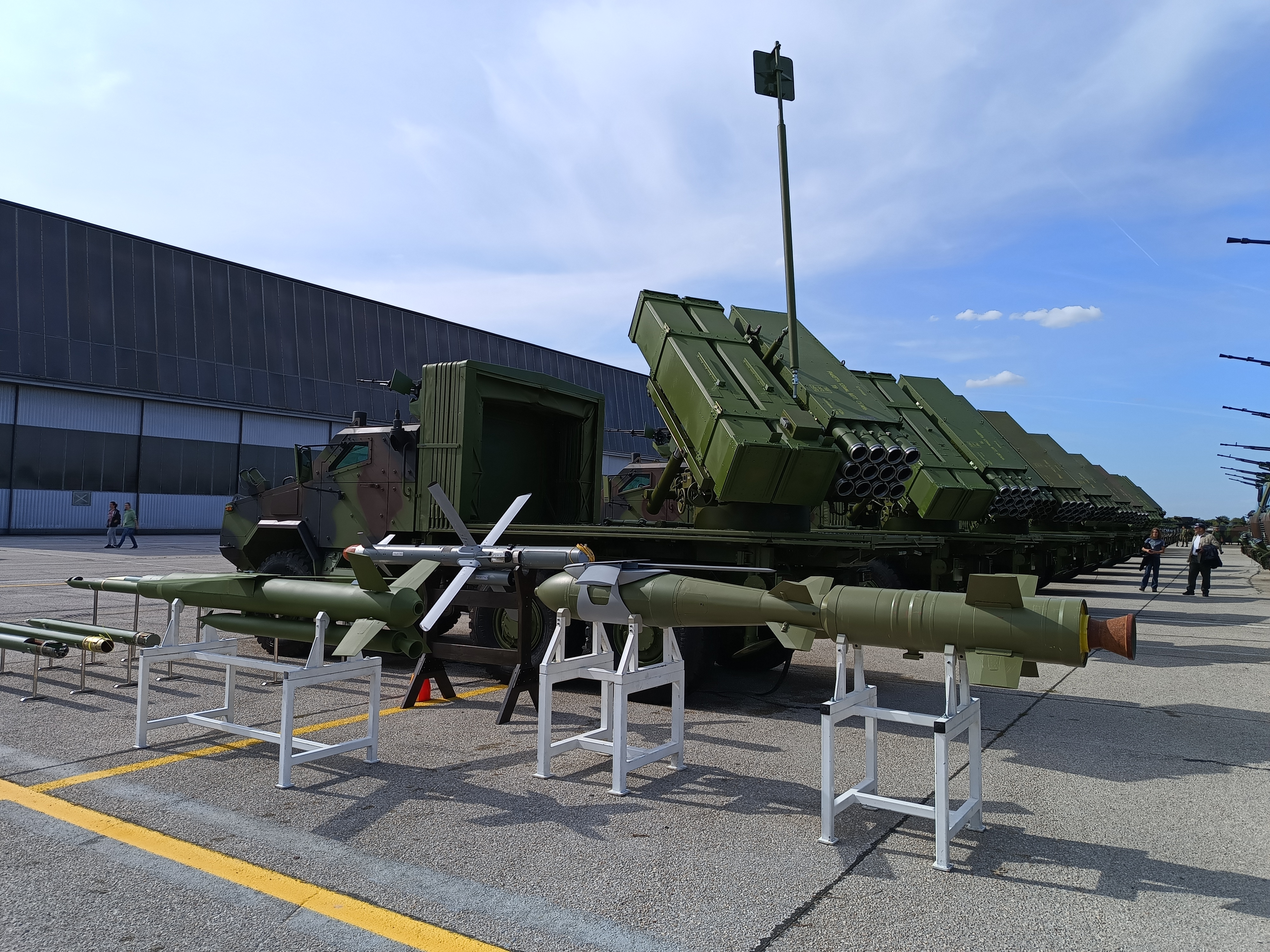

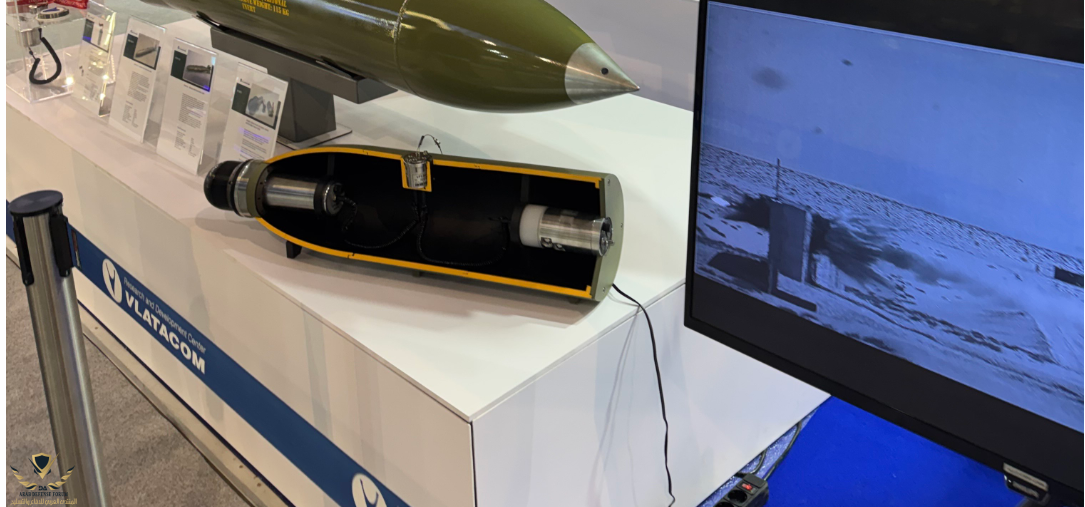

من منتجات المعهد الصربي - vCCF-155


– جهاز يتم تركيبه على المقذوف بدلاً من الفيوزات التقليدية، مما يحوله إلى سلاح أكثر دقة. ويحتوي على كمبيوتر على متن المقذوف، ومشغلات، وجهاز استقبال GNSS، ونظام ملاحة بالقصور الذاتي، وأجهزة استشعار، فضلاً عن أسطح تحكم ديناميكية هوائية متحركة. ومن خلال تنفيذ التوجيه التلقائي، يصبح الجهاز قادرًا على تعديل مسار الرحلة من خلال قراءة موقعه الحالي، بغرض ضرب الهدف المحدد مسبقًا





/​

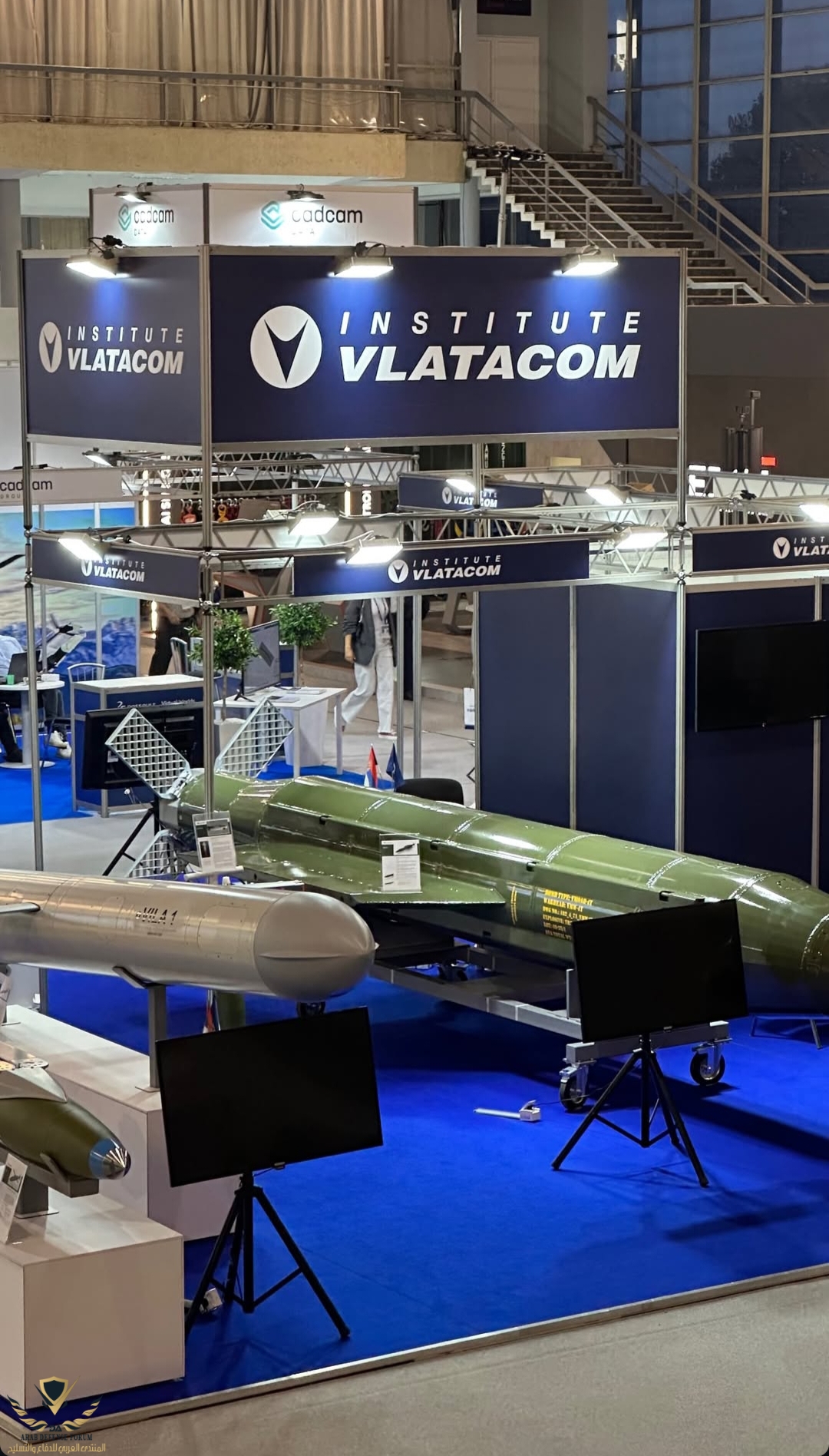

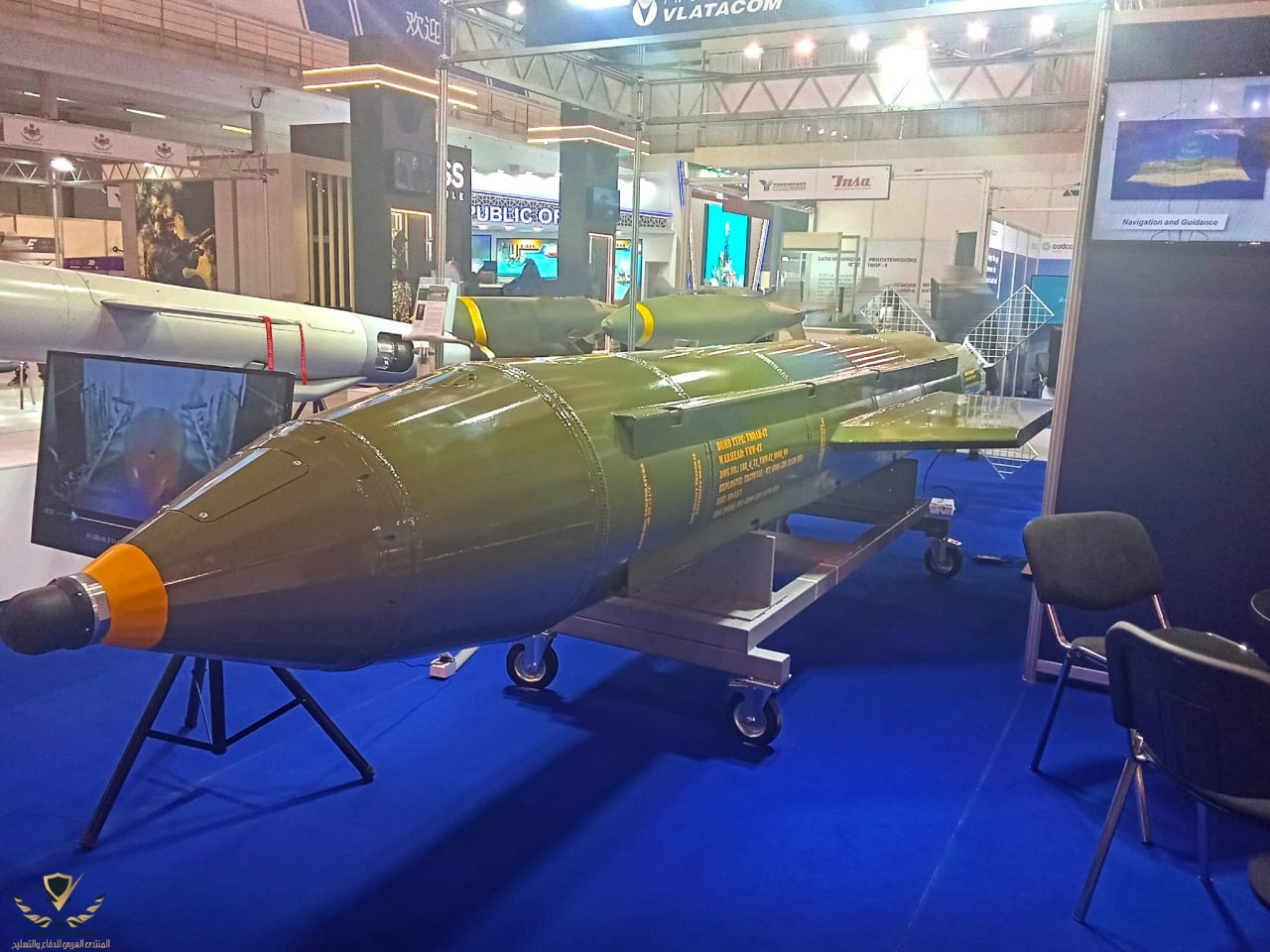

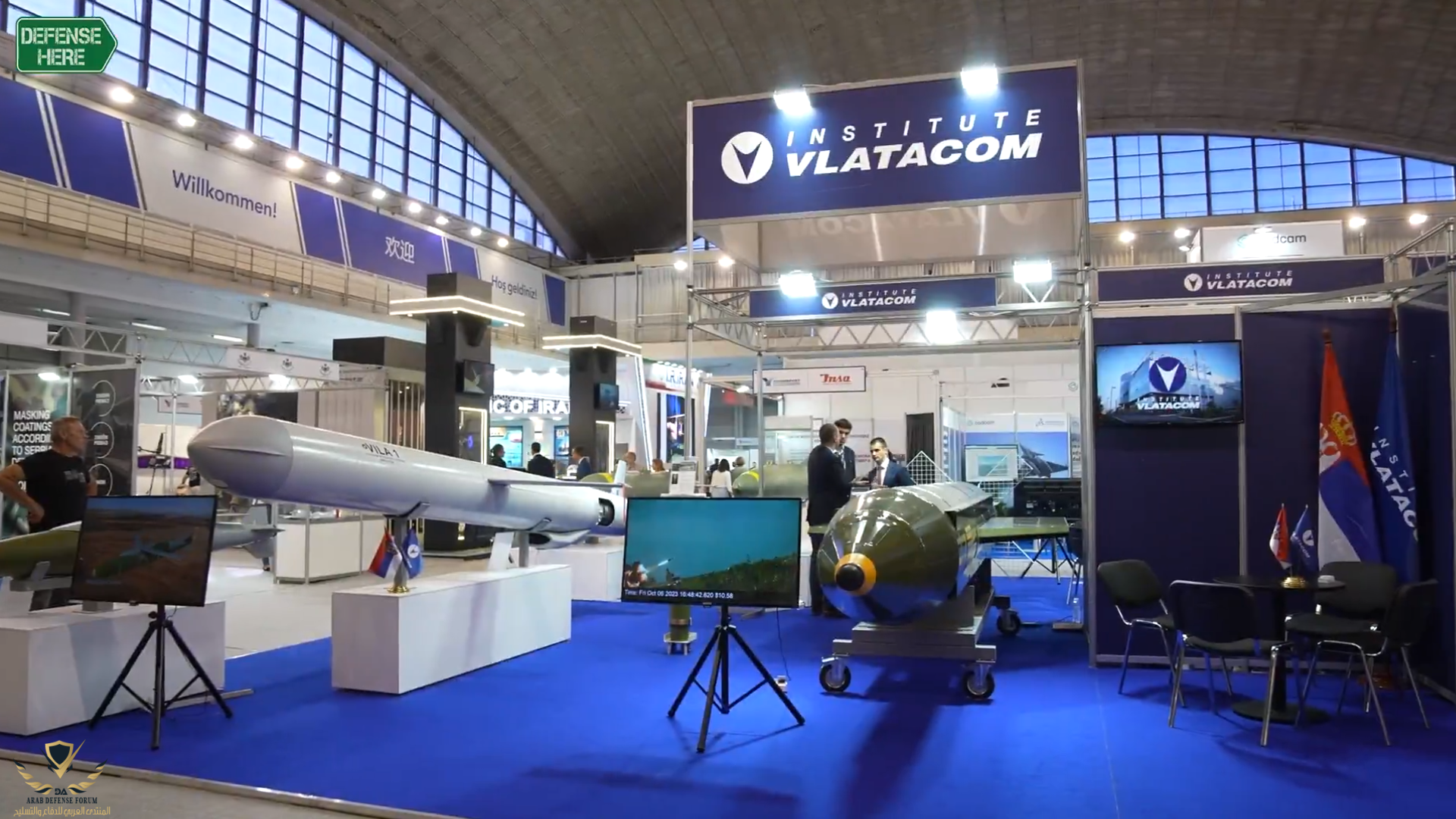

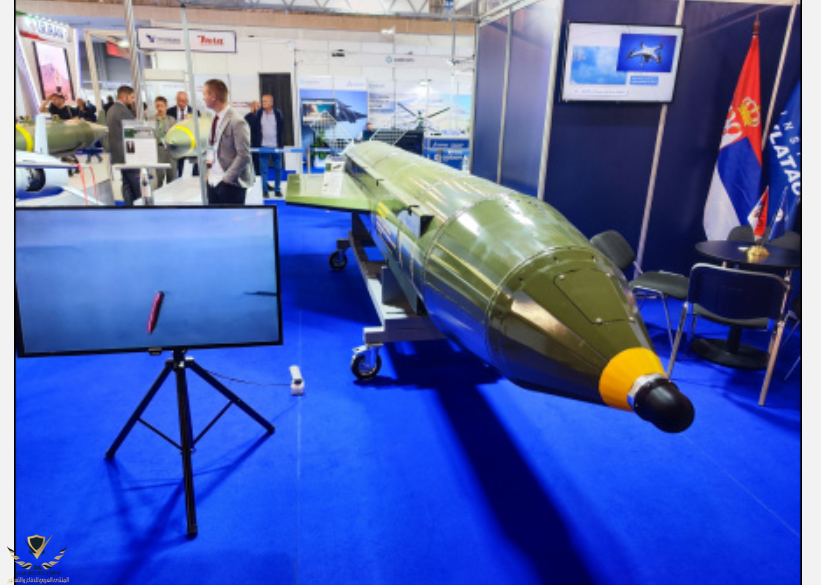

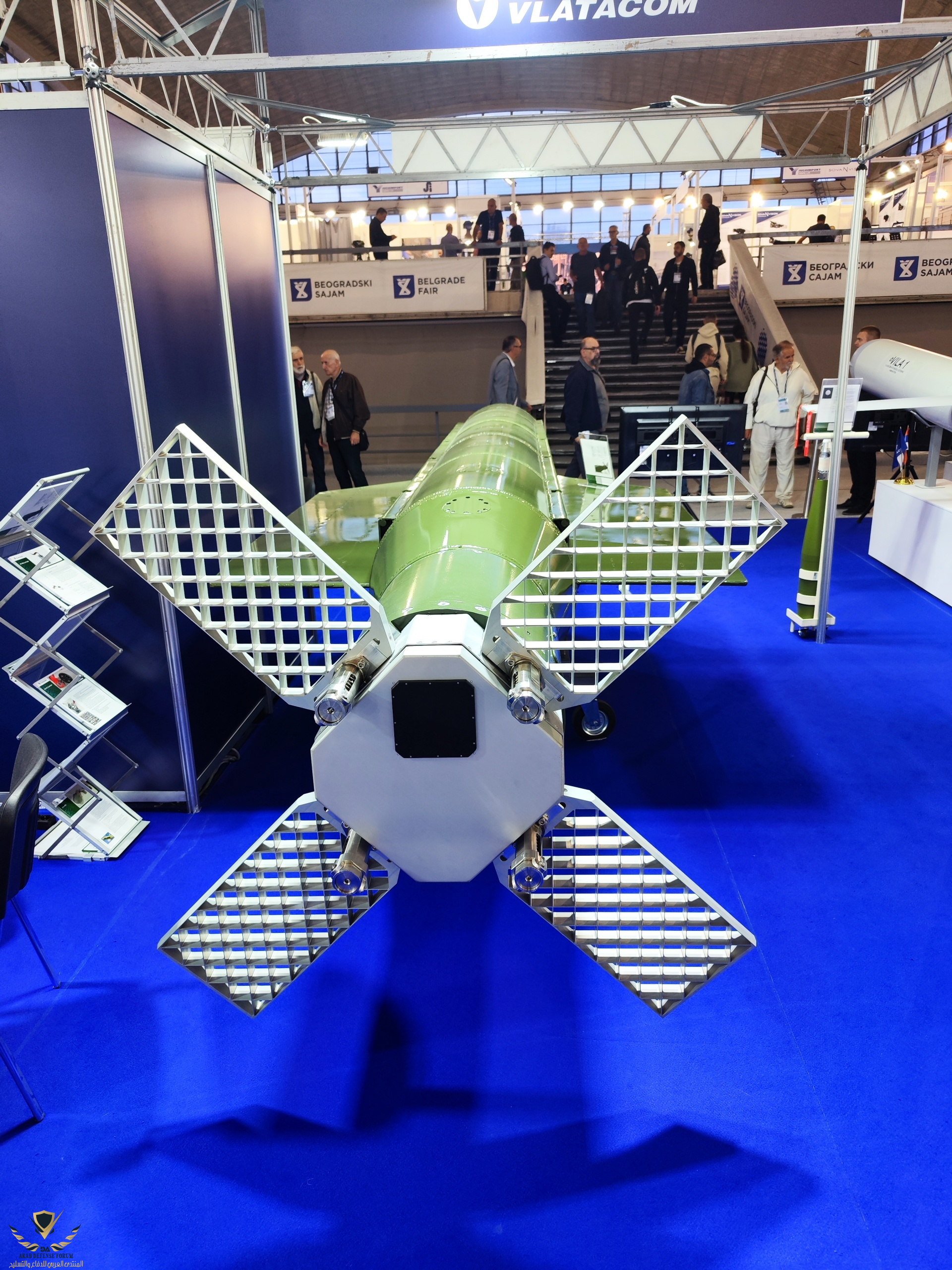

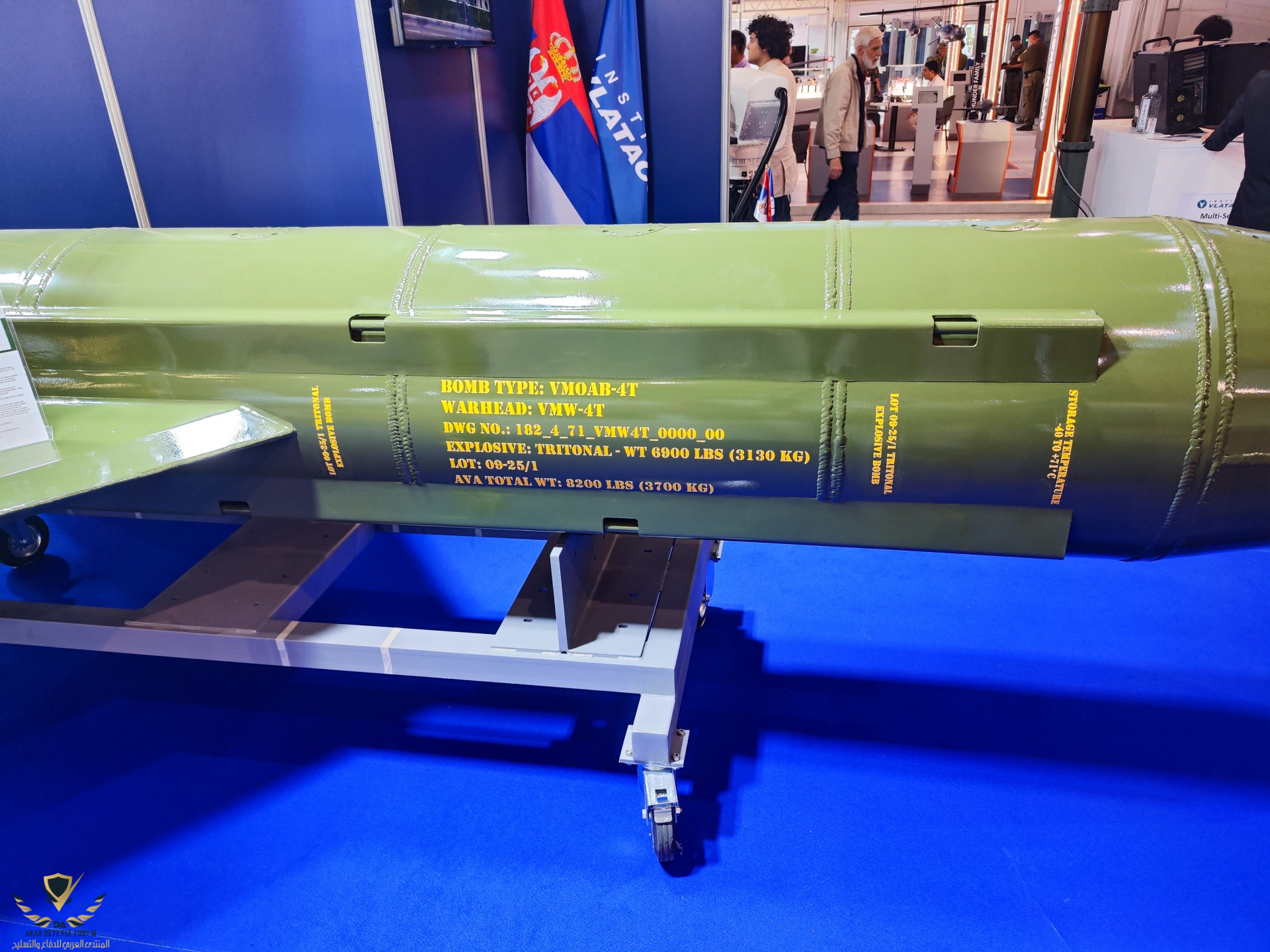

VMOAB-4t (قنبلة VLATACOM MASSIVE ORDNANCE AIR BLAST)

الوصف: تتضمن سلسلة قنابل MOAB (قنبلة VLATACOM MASSIVE ORDNANCE AIR BLAST) ذات الأغراض الخاصة ثلاث فئات من القنابل الجوية الموجهة، أوزانها 4 و7 و10 أطنان.

صُممت هذه القنابل في المقام الأول لتدمير الأهداف السطحية اللينة والمتوسطة التحصين، من خلال تفجير مُتحكم فيه للشحنة المتفجرة. يتم التدمير بشكل رئيسي عن طريق موجة الصدمة، وثانيًا عن طريق الشظايا الناتجة عن انفجار الغلاف المعدني للقنبلة الجوية. كل قنبلة جوية من سلسلة MOAB مُجهزة بمجموعة مستشعر القرب vPSK-M23 لتحسين فعالية القنابل النهائية (التشظي - الانفجار - التفتيت - الانفجار) من خلال توفير وظيفة القرب على ارتفاعات منخفضة.

صُممت قنابل سلسلة MOAB ليتم نقلها بواسطة طائرات الشحن، وخاصةً طائرات بوينغ C-17 ولوكهيد C-130. تُوضع القنبلة على زلاجة في حجرة الشحن بالطائرة. بعد تلقي أمر القذف، تُفعّل المظلة المُثبّتة على الزلاجة، وبعدها تُسحب القنبلة من الطائرة مع الزلاجة بمساعدة مظلة.

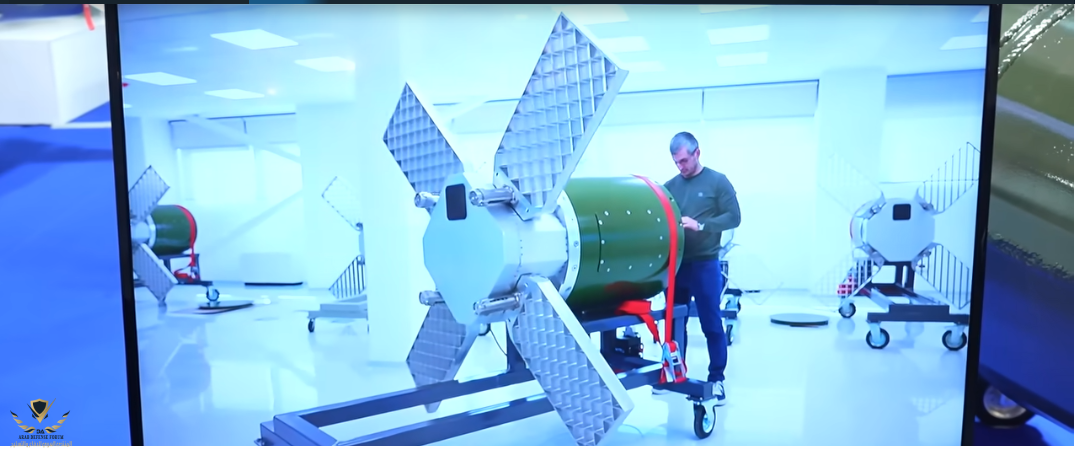

تُغيّر المظلة موضع القنبلة، وتُعيدها إلى الوضع العمودي، ثم تفصل القنبلة عن الزلاجة. بعد فصل الزلاجة عن القنبلة، تُوجّه القنبلة نحو الهدف بمساعدة أربع زعانف شبكية متحركة ونظام توجيه قائم على نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS/INS).تتكون كل قنبلة جوية من نوع vMOAB-4t من:- رأس حربي ضخم (vMW-4t)- وحدة ذيل مزودة بزعانف شبكية للتوجيه والتحكم (vGFGK-4t)

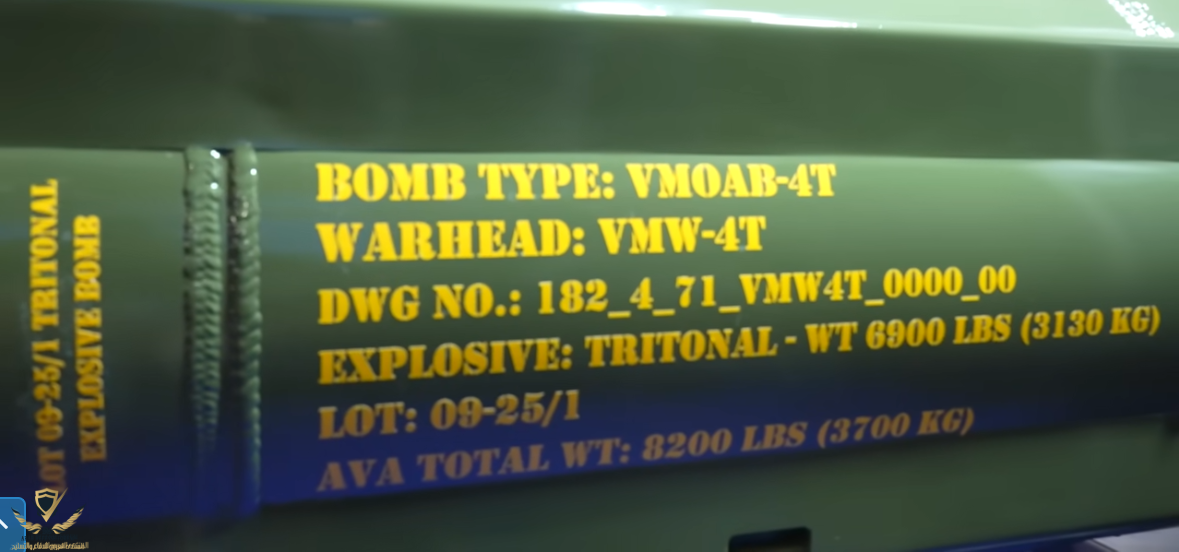

تتكون كل قنبلة جوية من نوع vMOAB-4t من:

رأس حربي ضخم (vMW-4t)

وحدة ذيل مزودة بزعانف شبكية للتوجيه والتحكم (vGFGK-4t)

زلاجة بمظلة (VSAP-4t)

مجموعة مستشعرات القرب (vPSK-M23-2​

التعديل الأخير:
الجراح قال:
صُممت قنابل سلسلة MOAB ليتم نقلها بواسطة طائرات الشحن، وخاصةً طائرات بوينغ C-17 ولوكهيد C-130. تُوضع القنبلة على زلاجة في حجرة الشحن بالطائرة. بعد تلقي أمر القذف، تُفعّل المظلة المُثبّتة على الزلاجة، وبعدها تُسحب القنبلة من الطائرة مع الزلاجة بمساعدة مظلة.
​
أنقر للتوسيع...

٤ طن

٧طن

١٠ طن


دمار بواسطة طائرات النقل ​
