بسم الله الرحمن الرحيم
1440/8/25هـ - 2019/4/30 م

سيرهات SERHAT هو رادار الغرض منه اكتشاف قذائف الهاون وتتبعها وذلك بتحديد نقاط مصادر القذائف ونقاط وصولها ، وتوليد مدخلات قيّمة وحاسمة للوحدات الحرجة تحت الهجوم غير المكافئ ، بالاضافة إلى أنه يوفر الحماية 24-7 أي ( 24 ساعة على مدار 7 أيام ) في خطوط الجبهات والقوات المنتشرة في الصفوف الأمامية.


أسيلسان سرهات - ASELSAN SERHAT

الرادار المضاد للهاون
COUNTER - MORTAR RADAR

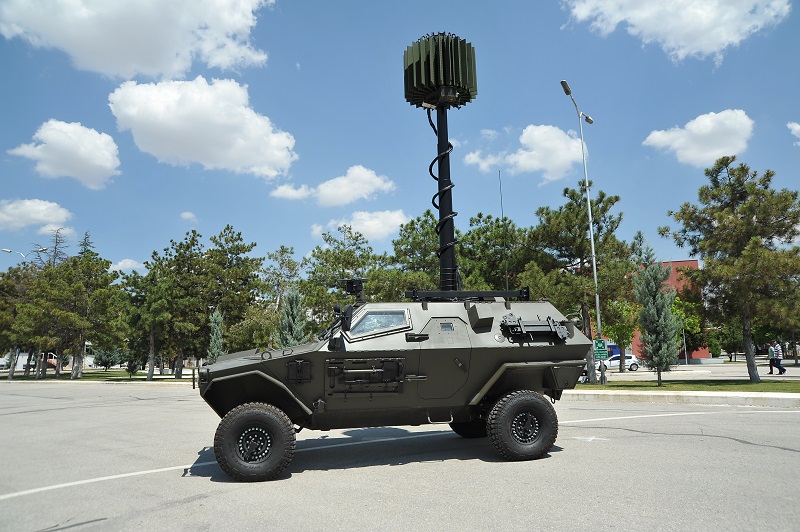

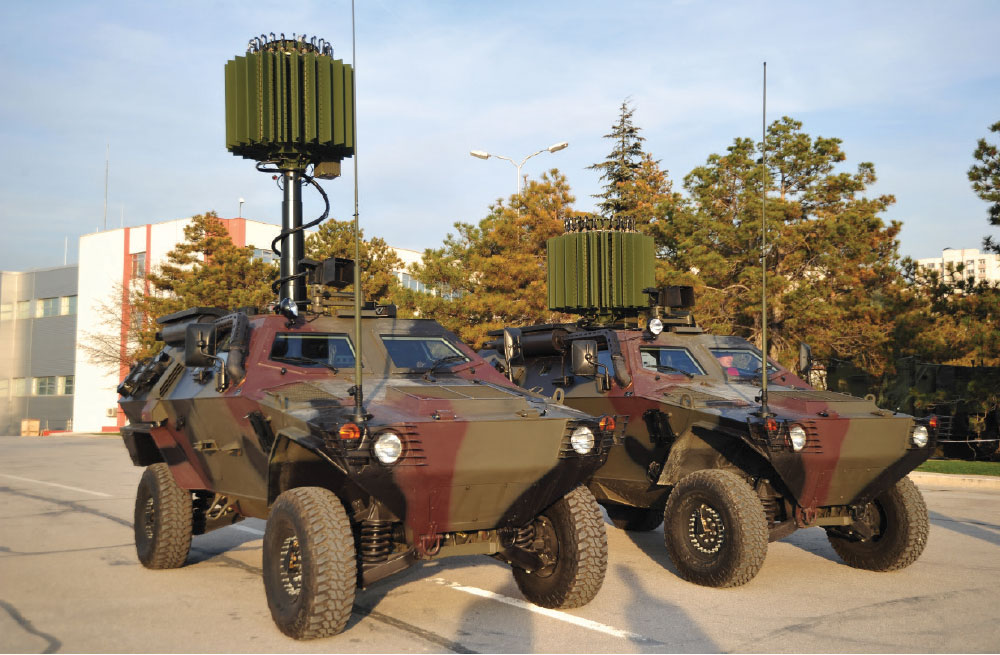

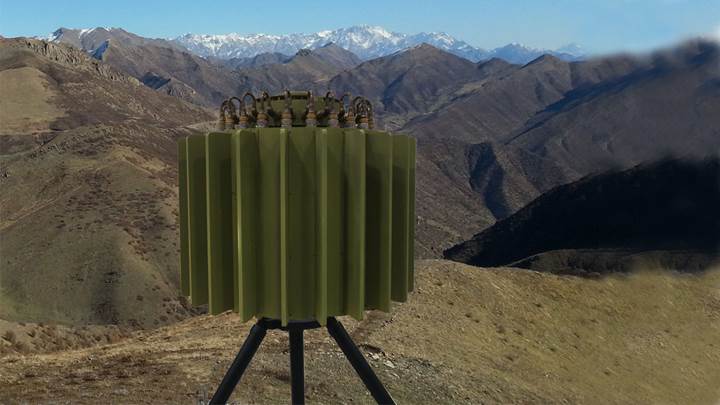

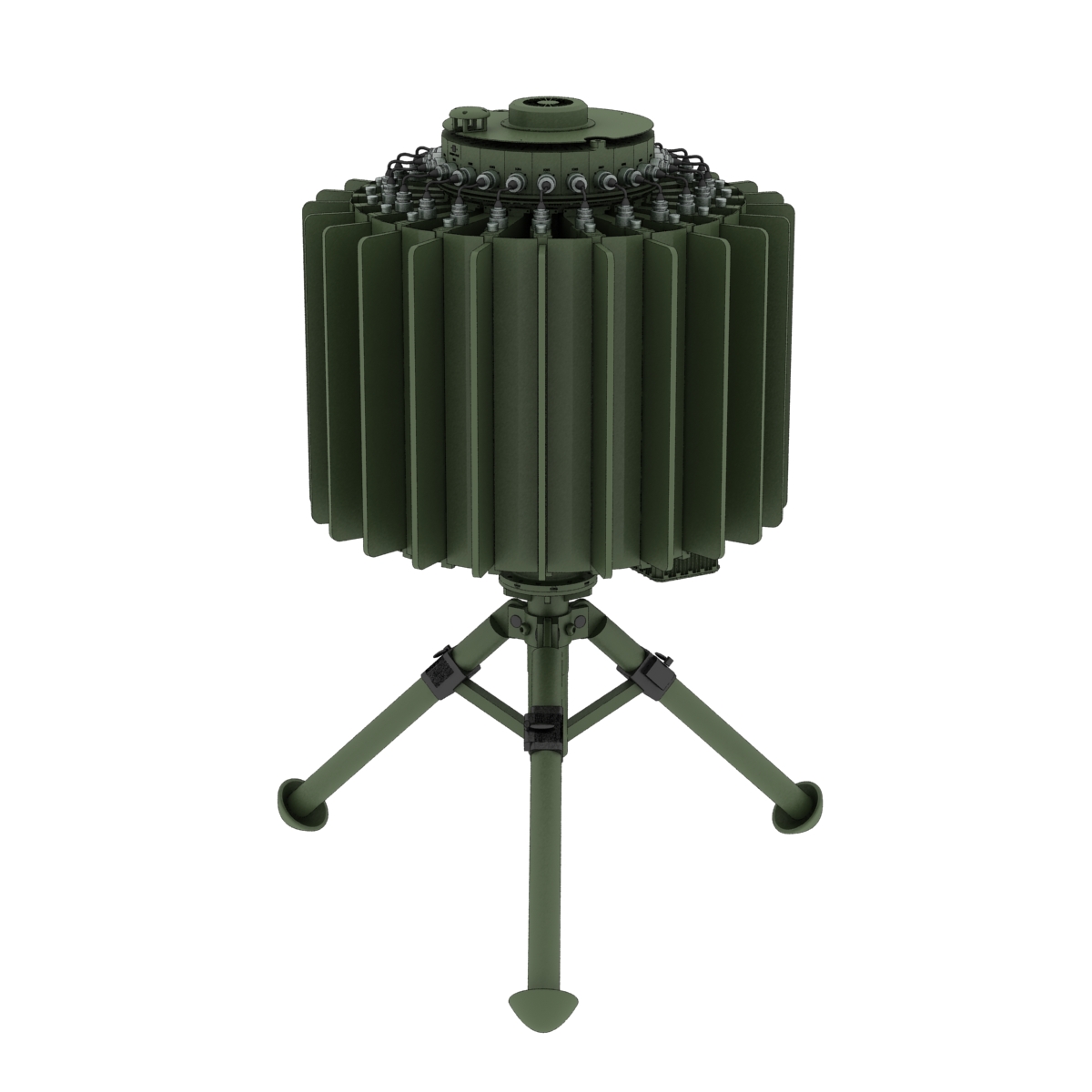

ــ يسمح النهج المعياري المطبق في تصميمه باستخدامه على حامل ثلاثي القوائم أو على برج أو مبنى أو على صاري مركب على مركبة ؛ مما يؤدي إلى زيادة المرونة التشغيلية.


ــ كما جرى استخدام رادارات SERHAT لدى القوات البرية التركية بشكل مكثف وفعال في عمليات درع الفرات وغصن الزيتون وأعطى الأفراد العسكريون ردود فعل إيجابية للغاية عن هذا الرادار.











المـواصـفـات الـفـنـيـة والـعـامـة:

ــ تردد التشغيل: L-band

ــ المدى: يصل إلى مابين 6 إلى 10 كم

ــ يبلغ قطر هوائي الرادار 80 سم على صاري يبلغ ارتفاعه مترًا واحدًا ويبلغ وزنه الإجمالي 250 كجم

ــ الطاقة: 24 فولت تيار مستمر ±٪ 10

ــ درجة حرارة التشغيل: -32 درجة مئوية / + 50 درجة مئوية

ــ درجة حرارة التخزين: -40 درجة مئوية / + 60 درجة مئوية

ــ العمل تحت ظروف الرطوبة والرمال والغبار

ــ العمل تحت ظروف الصدمات والاهتزازات










ــ الامتثال للمعايير العسكرية
(MIL-STD-810 G ، MIL-STD 461E)

ــ المسح الإلكتروني في السمت والارتفاع

ــ الكشف عن أكثر من 5 قذائف هاون أطلقت في وقت واحد

ــ التكامل مع نظام القيادة والسيطرة

ــ الدعم الملاحي للمركبة

ــ مسح وفحص المناطق المخفية والمحجوبة والعلوية


ــ عرض النقاط المستهدفة على الخريطة

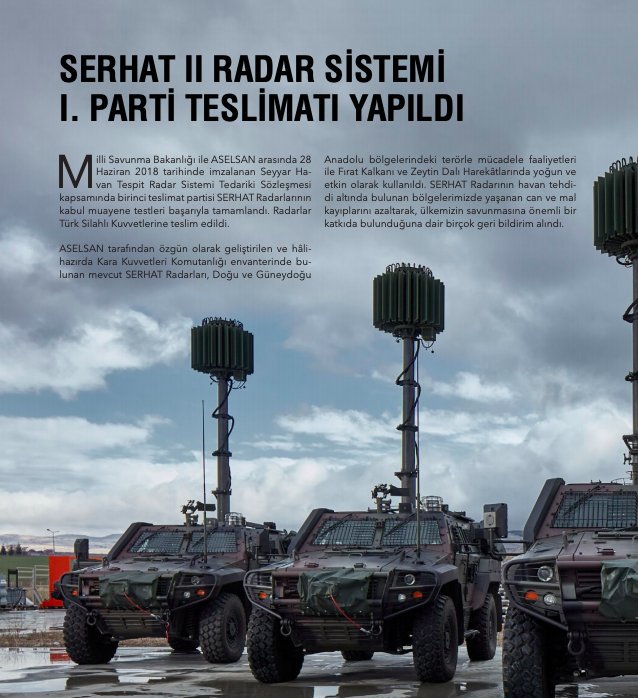

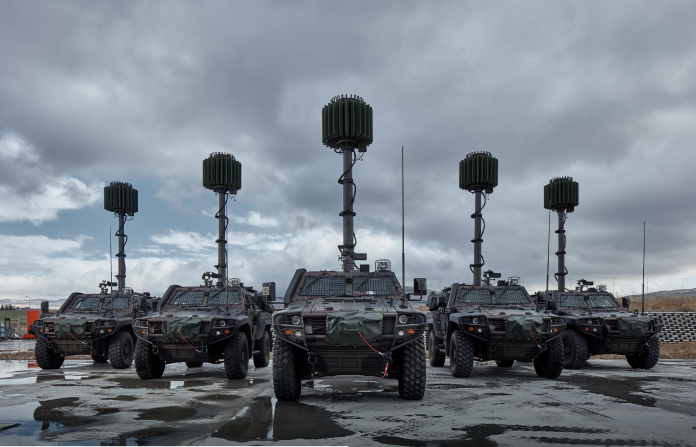

تم بنجاح الانتهاء من اختبارات فحص قبول الرادار SERHAT الموقع بين وزارة الدفاع الوطني و ASELSAN في 28 يونيو 2018م ، وتم تسليم الدفعة الأولى من رادارات SERHAT II إلى القوات المسلحة التركية في بداية هذا العام 2019م.



* * *

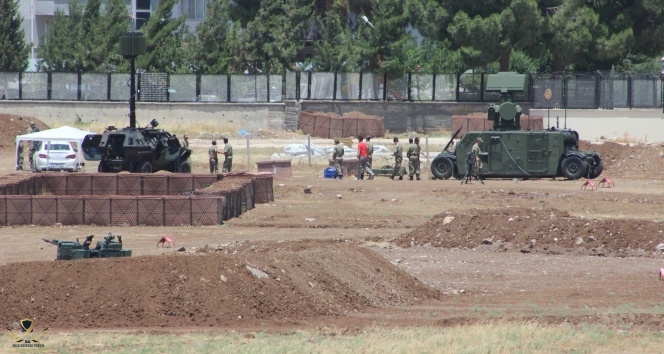

نظام serhat في منطقة كلس على الحدود السورية التركية في وقت سابق
