بسم الله الرحمن الرحيم
1440/7/21هـ -2019/3/28م

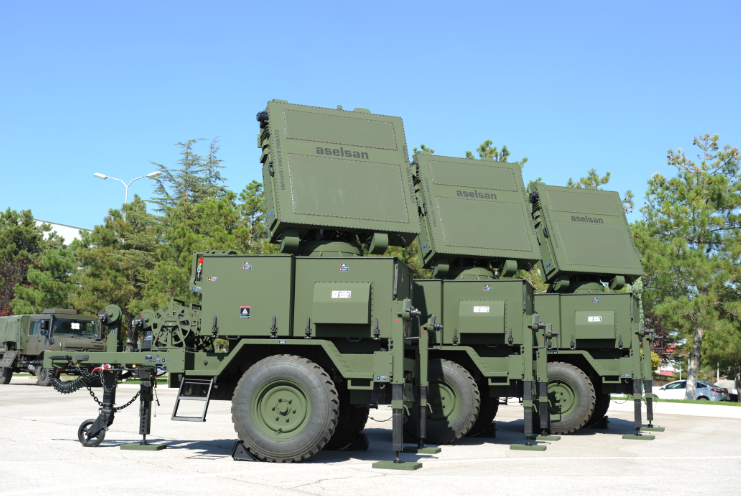

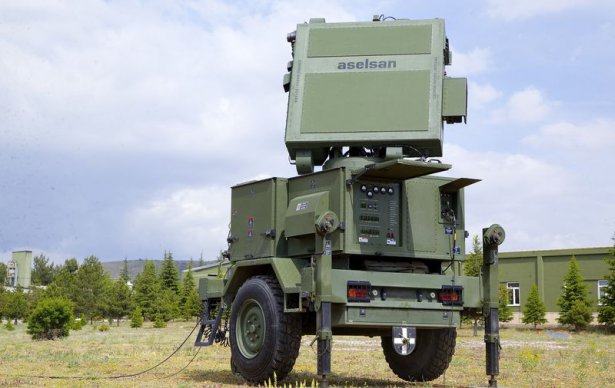

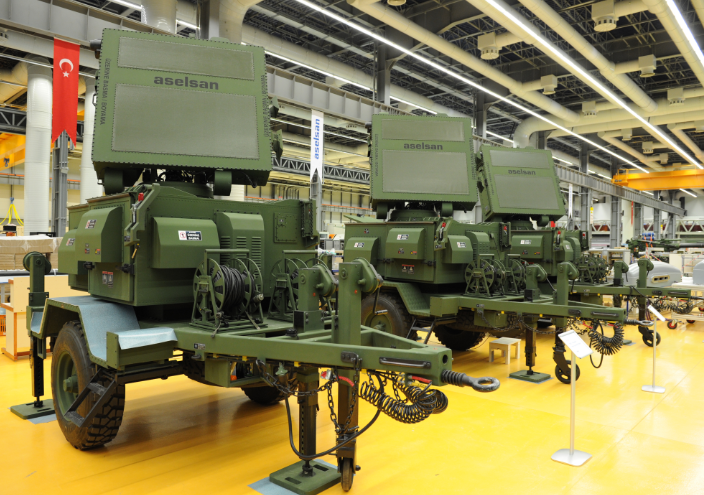

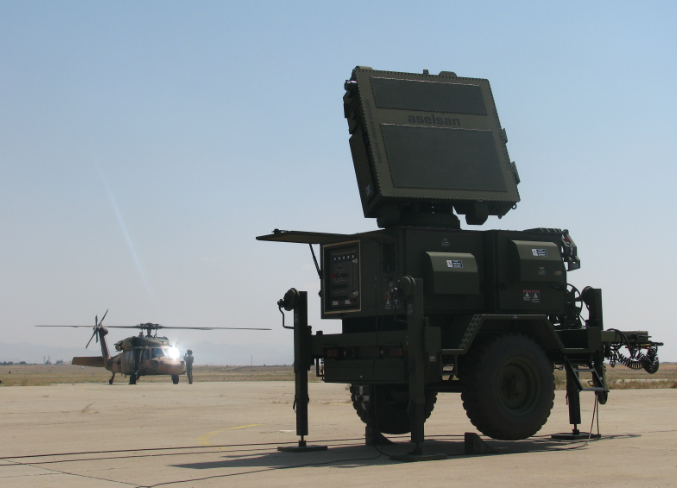

كالكان KALKAN هو نظام رادار ثلاثي الأبعاد لعمليات الدفاع الجوي المنخفضة والمتوسطة المدى، يُثبت ويتتبع الأهداف والخروقات الجوية ذات المسافة القصيرة والمتوسطة وتصنيفها وتحديد هوية ونوعية الخطر الجوي وإرسالها لغرفة العمليات بسرعة فائقة، ومن خلال الاستفادة من إمكانية المسح الإلكتروني في الارتفاع والحُزم المتعددة ، يتيح الرادار إمكانية الكشف والتتبع السريع والدقيق للأهداف الجوية ذات الإرتفاع المنخفض في ثلاثة أبعاد ،مما يوفر صورة جوية لنظام القيادة والتحكم.

رادار الدفاع الجوي الثلاثي الأبعاد


3D Air Defense Radar









ويمكن لـ KALKAN تتبع أهداف متعددة بدقة ، بإضافة معلومات التصنيف والتعريف إلى كل مسار مستهدف. يستخدم النظام هوائي صفيف مرحلي بهندسة متعددة الحزم محسّنة لوظائف البحث والتعقب .

ويمكن أن يرسل KALKAN تقارير الهدف والتشويش إلى أنظمة التحكم في الأوامر عبر الراديو الخاص بها ويمكنها تلقي الأوامر من نظام القيادة والتحكم C2. ويعتبر KALKAN حاليًا الرادار الرئيسي لنظام الإنذار المبكر والتحكم في القيادة في القوات المسلحة التركية ونظام الصواريخ الدفاعية متوسطة الارتفاع.


ــ يمكن استخدام KALKAN كرادار بحث رئيسي لأنظمة الدفاع الجوي المنخفضة والمتوسطة المدى.







سهل الاستخدام ، مما يسمح بوضعه أينما دعت الحاجة، نظرًا لأنه يمكن التحكم فيه عن بُعد ، يمكن وضعه في مناطق أكثر خطورة وتشغيله من مكان أكثر أمانًا.






مـن مـواصـفـاتـه وخـصـائـصـه :

ــ التردد : X-band

ــ أقصى مدى : 100 كم

ــ تحديد الأهداف صديق أو عدو IFF المتكاملة، التشخيص المستهدف (IFF Mode5)

ــ البحث ومتابعة الهدف بتصوير ثلاثي

ــ التحكم به عن بعد من مركز القيادة والتحكم

ــ تدابير الحماية الإلكترونية المتقدمة


ــ تغطية : 360 ْ

ــ تغطية الارتفاع: -10 درجة / + 55 درجة









ــ درجة حرارة التشغيل: -30 درجة مئوية إلى +50 درجة مئوية

ــ درجة حرارة التخزين: -40 درجة مئوية إلى + 60 درجة مئوية


ــ نظام تصوير وإرسال متطور ، وتصنيف الهدف بشكل تلقائي وسريع

ــ البحث ومتابعة الهدف بتصوير ثلاثي

ــ التتبع المتزامن لما يزيد عن 60 هدفًا من الأهداف الجوية أثناء المسح الضوئي - TWS

ــ امدادات التيار الكهربائي: 380VAC 50HZ

ــ إرسال إشارات تشخيصية للهدف للإبلاغ عن هويته "صديق أم دخل بالخطأ "



ــ نظام الرادار مستقل وسهل الاستخدام


ــ يعتبر كالكان خيار مثالي كرادار بحث رئيسي لأنظمة التحكم والقيادة الدفاعية الجوية المنخفضة والمتوسطة المدى وأنظمة الصواريخ.








تصنيف الاهداف :

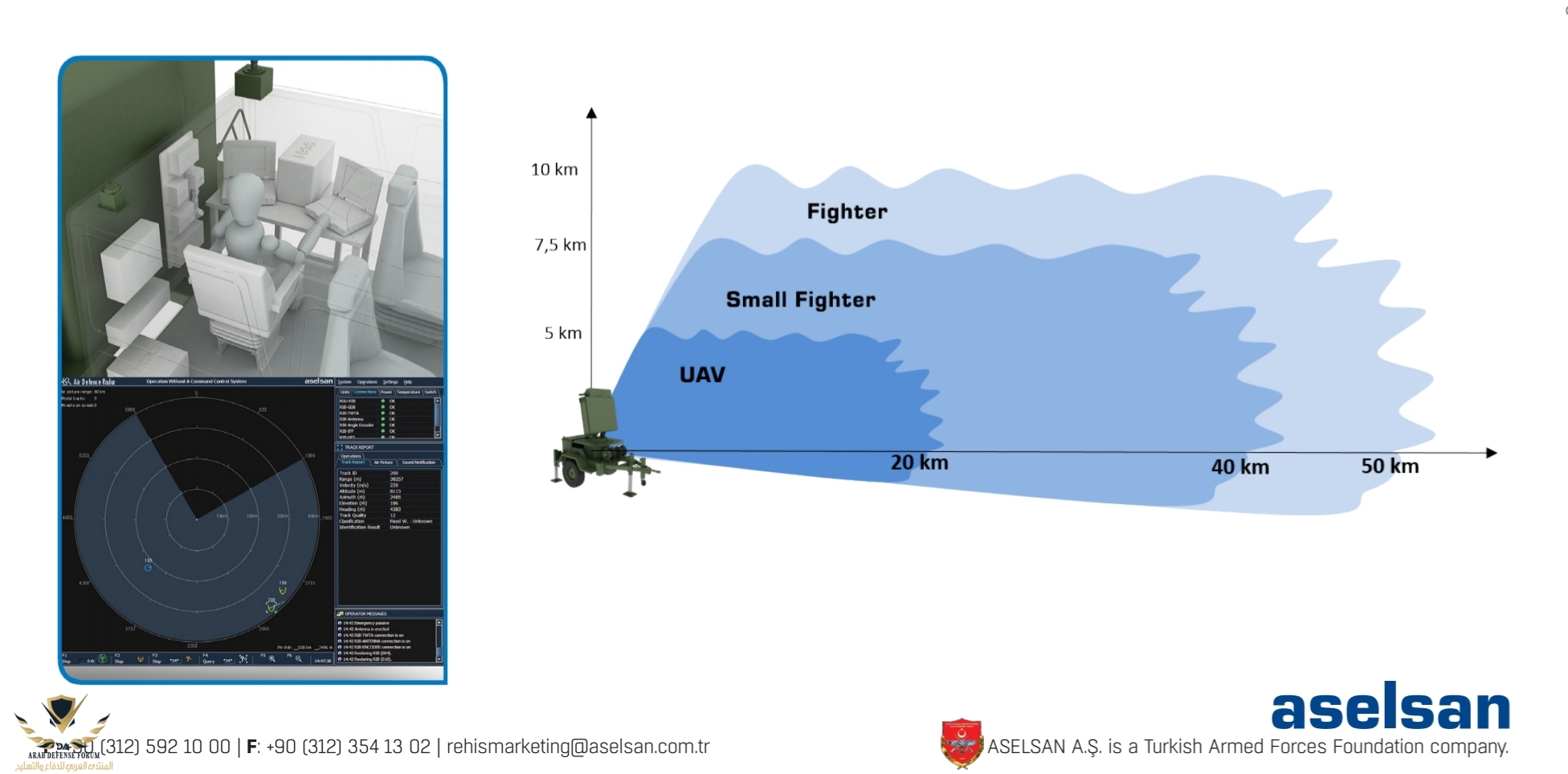

يكشف ويصنف جميع أنواع الأهداف الجوية مثل : الطائرات المقاتلة ، مروحيات الهليكوبتر ، والمركبات الجوية غير المأهولة (UAV) ، وصواريخ كروز ...




ــ يمكن طيّـة ونقله على مقطورة تسحبها شاحنة تكتيكية.








الغرض منه هو عمليات حماية المواقع الهامة ( القواعد العسكرية أو المطارات
أو الموانئ حماية الحدود ....)

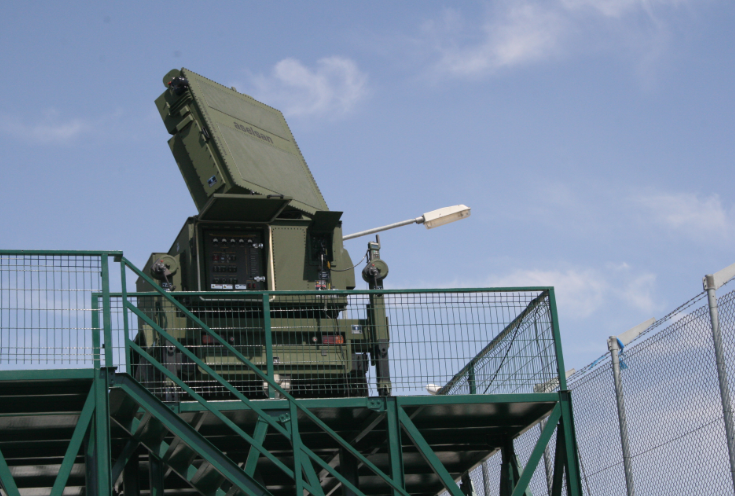

كالكان على الحدود التركية السورية 2015م


الجدول الزمني :

ــ في نهاية عام 2009م : أبرمت وزارة الدفاع التركية وشركة ASELSAN صفقة بقيمة 71 مليون دولار لشراء رادار KALKAN للدفاع الجوي.


ــ في مايو 2017م : قدمت ASELSAN إصدارًا جديدًا من رادار KALKAN ، يُطلق عليه KALKAN II ، وتم عرضه خلال معرض 201 IDEF ، حيث له مواصفات أعلى من هذا الردار kalkan I







المـستـخدمـون :

- تركيا

- معلومات غير مؤكدة تشير إلى أن السعودية ربما تمتلك هذا الرادار







التعديل الأخير:

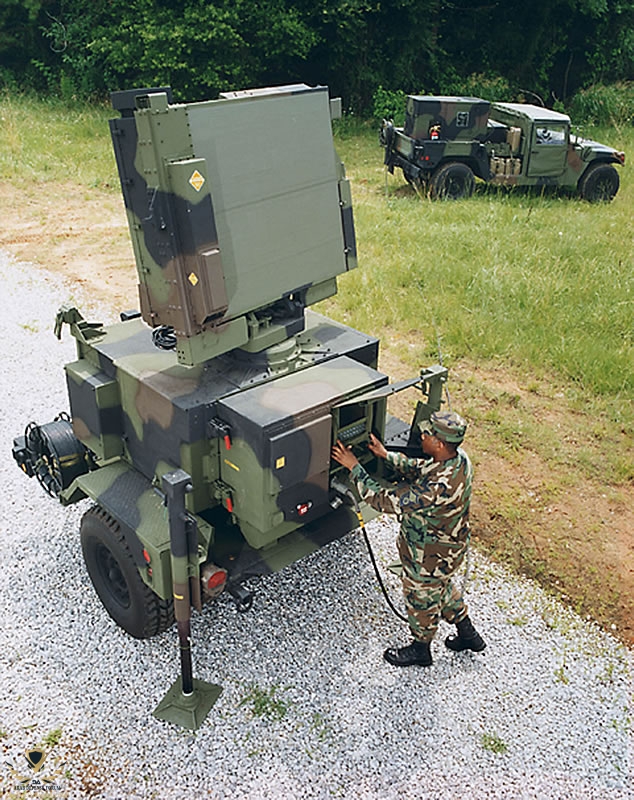

منسوخ من الرادار الأمريكي AN/MPQ-64 Sentinel


163718


-( معلومات غير مؤكدة تشير إلى أن السعودية ربما تمتلك هذا الرادار )
ولماذا لاتتجه السعوديه للاصل افضل من النسخه التركيه الاقل جوده

- معلومات غير مؤكدة تشير إلى أن السعودية ربما تمتلك هذا الرادار

المؤكد صناعة رادار ACAR التركي في السعودية
أما KALKAN فغير مؤكد رغم وجود أحاديث عن ذلك

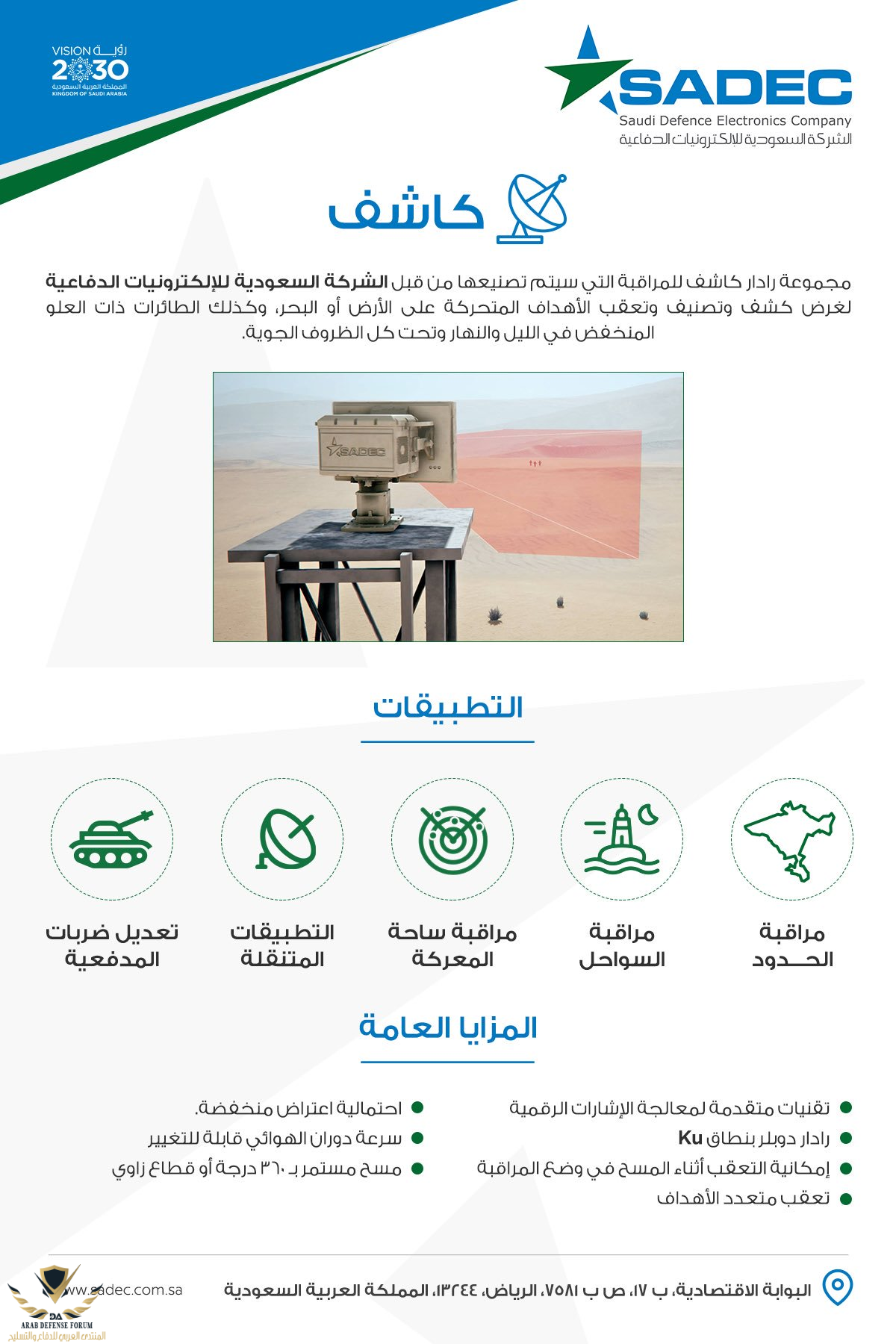

ACAR يصنع في السعودية بأسم كاشف
163722

ما شاء الله عليك اخي البرزخ موسوعة استمر بنشر مواضيعك الأكثر من رائعة
شكرا لك

منسوخ من الرادار الأمريكي AN/MPQ-64 Sentinel


مشاهدة المرفق 163718

-( معلومات غير مؤكدة تشير إلى أن السعودية ربما تمتلك هذا الرادار )
ولماذا لاتتجه السعوديه للاصل افضل من النسخه التركيه الاقل جوده

قد يكون مقابل تركي له وليس منسوخ لان المدى اكبر في التركي

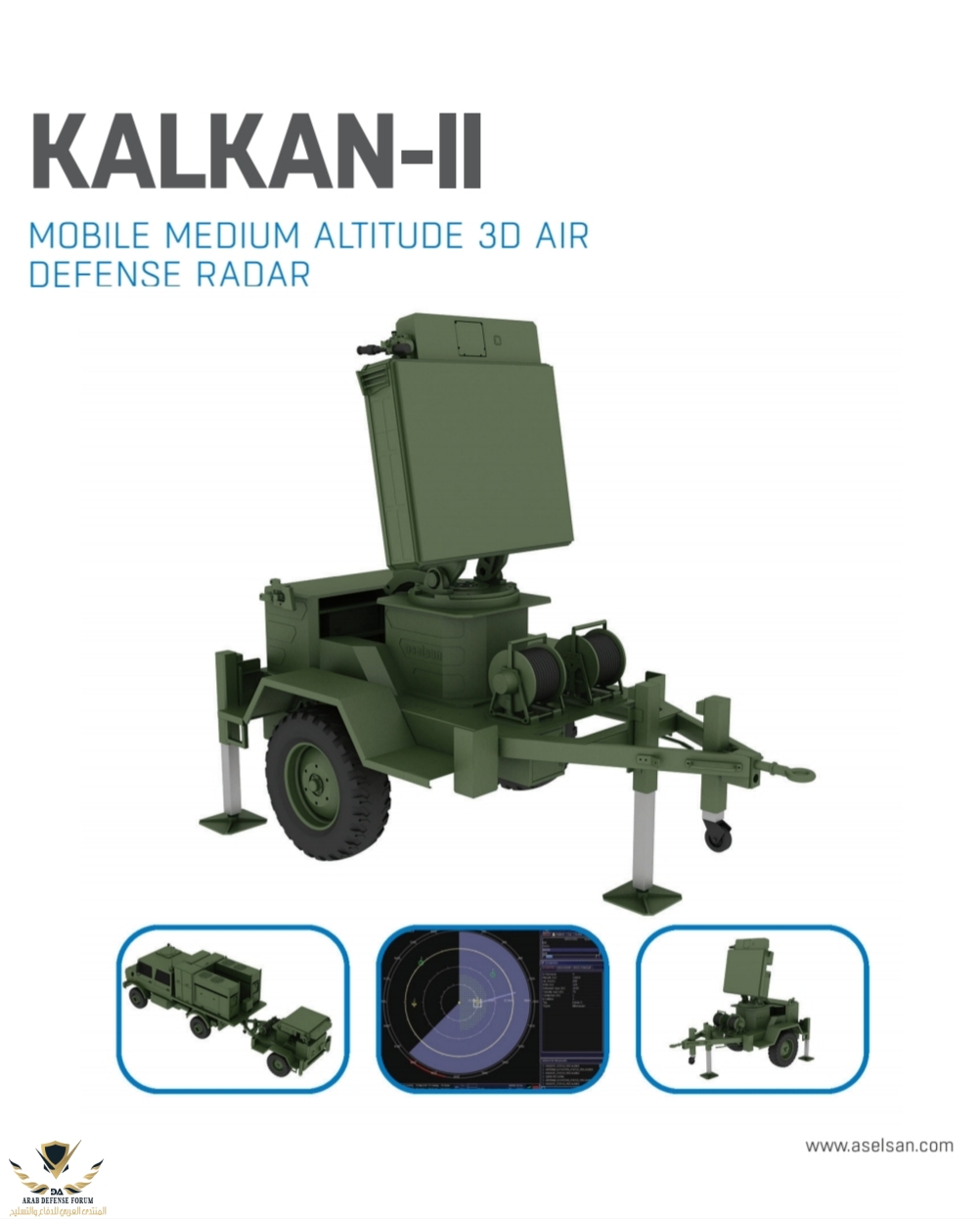

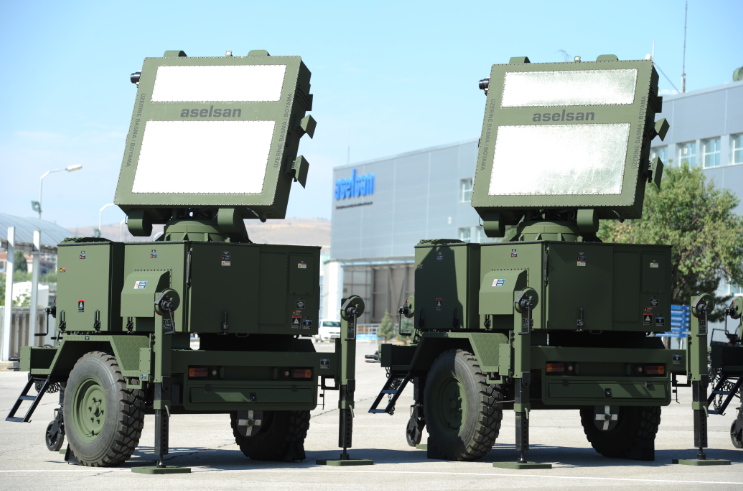

New Generation Air Defense Early Warning Radari (KALKAN-II)
2nd party delivery acceptance is completed.

Some placements and improvements were also made in the 2nd party.

• Maximum range: 120+ km
• Target tracking capacity: 60+ pieces
• X Band, AESA
• Plane, helicopter, IHA, cruise
missile detection and tracking


EP2YBvTX4AEB6W5

منسوخ من الرادار الأمريكي AN/MPQ-64 Sentinel


مشاهدة المرفق 163718

-( معلومات غير مؤكدة تشير إلى أن السعودية ربما تمتلك هذا الرادار )
ولماذا لاتتجه السعوديه للاصل افضل من النسخه التركيه الاقل جوده

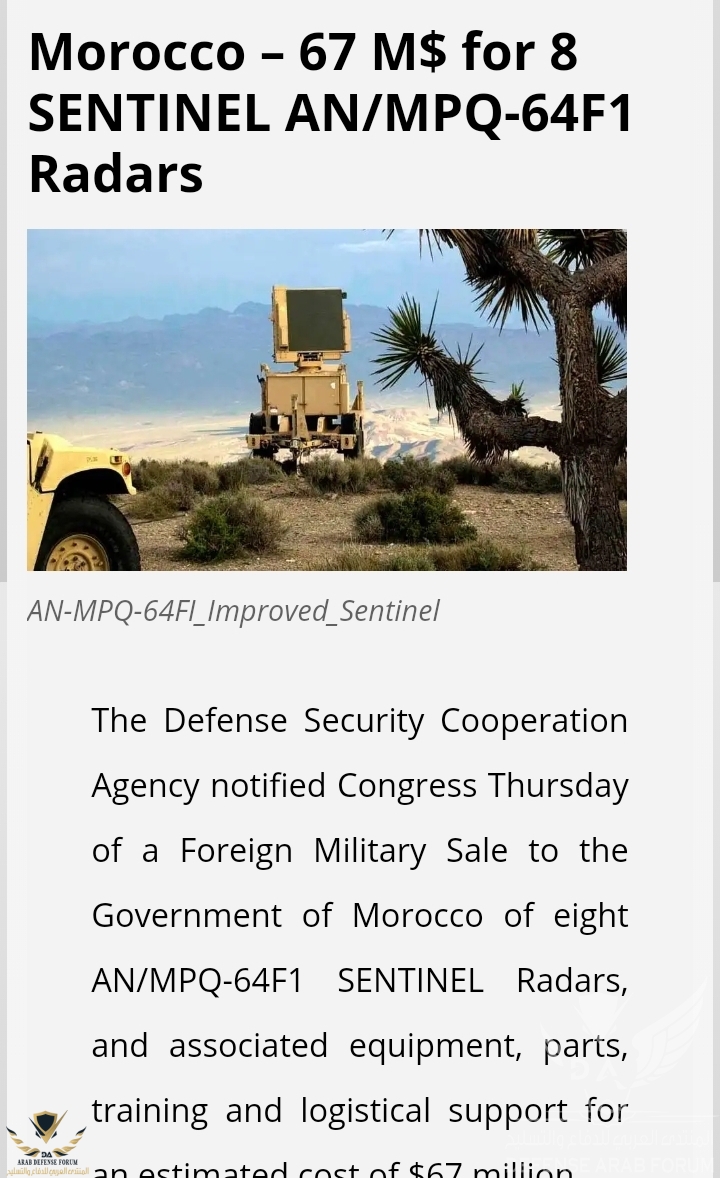

المغرب يملك 8 قطع من هذا الرادار الرائع
