برج دبابة اردني صنع

[الفريد]

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

برج الصقر

يحرص مركز الملك عبدالله الثاني للتصميم والتطوير من خلال مشروع برج الصقر على إنتاج جيل جديد من أبراج الدبابات ويوفر مدى نجاة ووقاية عالية للأعداد وكذلك صعوبة الاكتشاف والتعرف على البرج.

الهدف من تطوير برج الصقر هو استبدال مدافع الدبابات المحلزنة عيار 105 ملم،120 ملم بمدفع أملس عيار120 ملم، ونظام تلقيم أوتوماتيكي لإطلاق جميع الذخائر المخصصة لحلف الناتو إضافة إلى أحدث أنظمة المراقبة وضبط وسيطرة النيران وذلك لمواكبة متطلبات التحديث على الآليات المدرعة وحسب المزايا الحديثة لدبابات الجيل الثالث.



قوة النيران

• يمتاز البرج بقوة نار تضاهي أحدث الدبابات بإطلاق ذخائر120 ملم الملساء وبمعدل يصل إلى ثمانية طلقات / دقيقة.
• 17 طلقة جاهزة في الملقم الأوتوماتيكي إضافة إلى 17 طلقة في هيكل الإلية (يمكن أن يزداد العدد إلى 17 طلقة في الملقم الأوتوماتيكي).
• يمكن تركيب أسلحة ورشاشات مزودة بمناظير نهارية وحرارية ذات تحكم إلكتروني كامل لتؤمن الحماية للأفراد.

الحماية والنجاة

• <LI class=text type=square>إن تصميم برج الصقر الأفراد تحت حلقة مسنن البرج يزيد من الحماية وفرص النجاة.
• إن تقليل حجم البرج وبصمته البصرية, يجعله هدف يصعب اكتشافه.
• له نظام تدريب إضافي يتم تبديله بسهولة بالإضافة لمواد تقليل البصمة.

تم تزويد البرج بنظام استشاري ليزري يقوم بإنذار طاقم الدبابة بأي تهديد, ومزود بوحدتي إطلاق قنابل دخانية أوتوماتيكيا باتجاه التهديد.

نظام المراقبة وضبط الرمي

• <LI class=text type=square>حاسب آلي رقمي, لضبط و سيطرة النيران, اكتشاف الأهداف وتتبعها ومشاغلها, حيث أن له المقدرة على مشاغلة عدة أهداف في وقت واحد.
• أنظمة مراقبة رئيسية نهارية وحرارية أثناء الحركة.
• نظام مراقبة نهاري وحراري أثناء الحركة.
• نظام مراقبة نهاري للمدفعي من الجيل الثالث.
• نظاما تتبع الأهداف الآلي لكل من الأمر والمدفعي.
• مقدرة مدى ليزرية آمنه للعين.
• نظام مراقبة ثانوي / احتياطي مع مقدرة مدى ليزرية.

الميزات التنافسة للبرج

يتم تنفيذ مشروع برج الصقر في الأردن للحصول على أفضل ما تم التوصل إليه من الأنظمة القتالية وبما يتلاءم مع طبيعة العمليات في منطقة بأفضل جدوى اقتصادية.


المواصفات الفنية

• يمكن تركيب برج الصقر بسهولة على هياكل دبابات مختلفة.
• مدفع عيار 120 ملم يرمي ذخائر الناتو، سرعة الطلقة (خارق) 1770 م / ث.
• يرمي الذخائر الملساء: - خارق، متعدد الأغراض، عمليات وتدريب.
• له ملقم ذخيرة أوتوماتيكي في مؤخرة البرج مع صفائح تقليل خطورة الانفجار.
• يمتاز بوجود شاشات لعرض البيانات والأهداف نهاري / ليلي للآمر والمدفعي.
• له أنظمة كهربائية لتسديد المدفع وتدوير البرج.
• نظام إنذار وإخماد الحريق آلي.
• حجرة الأفراد محمية من العوامل البيولوجية والكيميائية والنووية.
• البرج مزود بنظام تكييف غرفة الأعداد.
• وحدة توليد الطاقة احتياطية ضمن حجرة المحرك.
• وحدتي إطلاق قنابل دخانية (8x2) تطلق يدويا أو آليا.
•



[الفريد]

رد: برج دبابة اردني صنع



[O.S.A.M.A]

رد: برج دبابة اردني صنع

صناعه اردنيه قويه جدا



[night fury]

رد: برج دبابة اردني صنع

برج ممتاز ولكنه مطاول بعض الشيء



[anwaralsharrad]

رد: برج دبابة اردني صنع

​

قوة النيران

• يمتاز البرج بقوة نار تضاهي أحدث الدبابات بإطلاق ذخائر120 ملم الملساء وبمعدل يصل إلى ثمانية طلقات / دقيقة.
• 17 طلقة جاهزة في الملقم الأوتوماتيكي إضافة إلى 17 طلقة في هيكل الإلية (يمكن أن يزداد العدد إلى 17 طلقة في الملقم الأوتوماتيكي).

الحماية والنجاة

• إن تصميم برج الصقر الأفراد تحت حلقة مسنن البرج يزيد من الحماية وفرص النجاة.
• إن تقليل حجم البرج وبصمته البصرية, يجعله هدف يصعب اكتشافه.

ومع ذلك يعاني البرج من عيوب ومساويء يمكن ملاحظتها وإدراكها للمتبصر :

# فبالنسبة للنقطة الأولى يلاحظ أن عدد الإطلاقات وفي ظل وجود ملقم آلي منخض جداً ، و8 إطلاقات في الدقيقة هو المعدل الطبيعي للتلقيم اليدوي في الدبابات الغربية ( سبق أن أثرنا هذه الجزئية في موضوع ملقمات الدبابات الروسية ) . وفي حال تعطل الملقم لأي سبب في المعركة ، فستكون المشكلة مضاعفة لحاجة الطاقم للخروج من الهيكل وفحص النظام .
# أما بالنسبة لخزين الذخيرة في الملقم الآلي فهو أيضاً منخفض ، وفي الدبابات الروسية والفرنسية لوكليرك يبلغ هذا الرقم 22 قذيفة . وهناك أيضاً ملاحظة مهمة على البرج الأردني ، وهو الحاجة لإعادة تلقيمه من الخارج وليس من الداخل أو المخزون الداخلي للذخيرة ، وكما هو الحال في جميع الدبابات المشتملة على ملقم آلي .
# النقطة الثالثة والحديث عن حماية أفضل للطاقم في البدن أو الهيكل هي أيضاً غير دقيقة ، ففي الحقيقة أن البرج يوفر حماية أكبر وأفضل للطاقم نتيجة السماكة الأكبر للدروع . كما أن تصميم البرج الطولي يجعل الهيكل أكثر عرضة للإصابات السقفية من قبل الذخيرة الفرعية .
# بالنسبة لآخر نقطة فهي صحيحة ولا خلاف عليها ، ولكن في حالة البرج الأردني فهو يعاني من ضعف تدريعه بشكل واضح ، وذلك يجعله هدف سهل لإطلاقات المدافع متوسطة العيار ( من 20 ملم وما فوق ) ناهيك عن القذائف المضادة للدروع ( وما أكثرها في ساحة المعركة ) .
# وأخيراً وليس آخراً ، منظومة التصويب أو التتبع الآلي في البرج مكشوفة بشكل واضح ، وهي عرضة للإصابة بالشظايا أو الذخائر صغيرة العيار .



[الفريد]

رد: برج دبابة اردني صنع



[الفريد]

رد: برج دبابة اردني صنع



[الفريد]

رد: برج دبابة اردني صنع

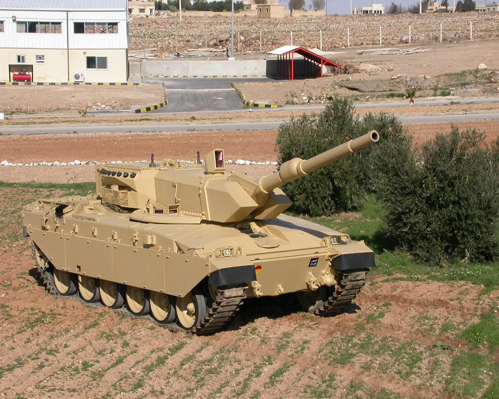

البرج على دبابة الطارق القديمة



[BERKUT_SU]

رد: برج دبابة اردني صنع

هل دخل الانتاج او التجارب العملية ..يعني هل يوجد تقدم في هذا البرج ام ان الامر فقط نماذج ........ انا شخصيا طبعي متحمس ومندفع دائما ولا اعتبر شيء انجز الا اذا دخل خط الانتاج وتم اعتماده



[الفريد]

رد: برج دبابة اردني صنع

هل دخل الانتاج او التجارب العملية ..يعني هل يوجد تقدم في هذا البرج ام ان الامر فقط نماذج ........ انا شخصيا طبعي متحمس ومندفع دائما ولا اعتبر شيء انجز الا اذا دخل خط الانتاج وتم اعتماده

الان يجري تطوير Falcon 3


النماذج الاولى كانت
( Falcon 1 (AB9C4

(Falcon 2 (AB9C5



انا اعتبر ان نقطة قوة هذا البرج انك من خلاله تستطيع تحويل دبابات قديمة مثل السنتريون الى مستوى عالي يضاهي الدبابات الحديثة



[BERKUT_SU]

رد: برج دبابة اردني صنع

ولكن الييس من الجانب ضعيف ويمكن اختراقه بسبب تصميمه المستعرض ؟؟ الافضل برايي حمايته بera



[الفريد]

رد: برج دبابة اردني صنع

ولكن الييس من الجانب ضعيف ويمكن اختراقه بسبب تصميمه المستعرض ؟؟ الافضل برايي حمايته بera

الذي فهمته من القراءة عن البرج ان المشتري يستطيع تدريع البرج بنوع التدريع الي يريد (من ناحية الوزن المجال سيكون مفتوح لانك تخلصت من معظم وزن البرج)

وانا ارى انه فعلا تدريه بدروع تفاعلية (era) قد يلبي مستوى حماية جيد وخاصة ان معظم الانظمة المضادة للدروع هي قذائف طاقة كيميائية



[musashi]

رد: برج دبابة اردني صنع

ولكن الييس من الجانب ضعيف ويمكن اختراقه بسبب تصميمه المستعرض ؟؟ الافضل برايي حمايته بera

لو يزود بدرع مائل على الاجناب ياخذ عرض البرج بيكون افضل و ارخص و سيعمل كدرع فولاذي و درع مساحي.



[صلاح الدين الأيوبي]

رد: برج دبابة اردني صنع

The Falcon turret was indigenously developed by King Abdullah II Design and Development Bureau (KADDB) in close partnership with the Mechanology Design Bureau and IST Dynamics of South Africa. It also uses some British and Swiss sub-systems. The Falcon turret was first revealed in 2003. The intended platform for this turret is the Jordanian Al Hussein (Challenger 1) main battle tank. Jordanian Army also operates Tariq (Centurions), M60A3 and Khalid (Chieftain) main battle tanks. These tanks can be also fitted with the Falcon turret. This turret is also proposed for export customers.


برج الصقر هو تصميم اردني بالشراكه مع شركه جنوب افريقيه ويدخل في صناعته مكونات بريطانيه وسويسريه.

سؤالي هو هل تجاوز الأردن مرحله النماذج الأوليه واصبح يصنع مكونات الصقر بنسبه 100% بما فيها المدفع ونظام الأطلاق وانظمه الرؤيه الحراريه ام مازال يستوردها ويركبها في البرج ؟

وبالنسبه لبرج الصقر 3 الجديد ، هل هنالك خطط لجعله قادر علي اطلاق قذائف صاروخيه مضاده للدروع من المدفع ؟



[الفريد]

رد: برج دبابة اردني صنع

The Falcon turret was indigenously developed by King Abdullah II Design and Development Bureau (KADDB) in close partnership with the Mechanology Design Bureau and IST Dynamics of South Africa. It also uses some British and Swiss sub-systems. The Falcon turret was first revealed in 2003. The intended platform for this turret is the Jordanian Al Hussein (Challenger 1) main battle tank. Jordanian Army also operates Tariq (Centurions), M60A3 and Khalid (Chieftain) main battle tanks. These tanks can be also fitted with the Falcon turret. This turret is also proposed for export customers.


برج الصقر هو تصميم اردني بالشراكه مع شركه جنوب افريقيه ويدخل في صناعته مكونات بريطانيه وسويسريه.

سؤالي هو هل تجاوز الأردن مرحله النماذج الأوليه واصبح يصنع مكونات الصقر بنسبه 100% بما فيها المدفع ونظام الأطلاق وانظمه الرؤيه الحراريه ام مازال يستوردها ويركبها في البرج ؟

وجود برج الصقر3 يدل على ان المشروع مستمر ولم ينتهي العمل به بعد

صناعة المدفع لااعرف ولا اظن
انظمة الرؤية هنالك مشروع لصناعة انظمة الرؤية المختلفة





وبالنسبه لبرج الصقر 3 الجديد ، هل هنالك خطط لجعله قادر علي اطلاق قذائف صاروخيه مضاده للدروع من المدفع ؟

لا اجد اي معلومات عن برج الصقر 3

..............................................



[الفريد]

رد: برج دبابة اردني صنع

سؤالي هو هل تجاوز الأردن مرحله النماذج الأوليه واصبح يصنع مكونات الصقر بنسبه 100% بما فيها المدفع ونظام الأطلاق وانظمه الرؤيه الحراريه ام مازال يستوردها ويركبها في البرج ؟

بشكل عام كادبي الان يركز على مثل هذه الانظمة (التوجه الجديد) ومثال على الانظمة التي تم انجازها

نظام السيطرة على رماية الهاون 120 ملمmdfs

ونظام نظام المراقبةRWS II FEATURES



[القائد المصرى]

بالرغم من ان البرج يواجه عدة مشاكل الا انه مع الوقت والخبرة سيتحسن التصنيع والتفكير
وهو افضل بكثير من لا شىء



[أبو عبدالله الحنبلي]

رد: برج دبابة اردني صنع

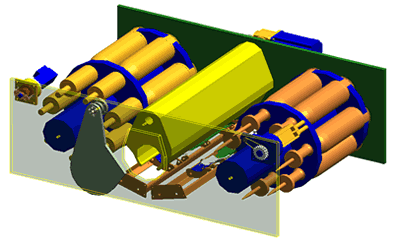

ملقم آلي من شركة FHL Claverham بمعدل 8 طلقات في الدقيقة مع أول ثلاث طلقات في العشر ثواني الأولى
