الغواصات الجزائرية تحصل على بيروسكوبات ثورية

[kiowa]

الكيلو =تسليح+تكنولوجيا
ينقصها فقط aip

لست بحاجة لنظام aip مادام لا تحتاج لمدى عملياتي كبير البحر الابيض المتوسط كله كافي لعمل غواصات تايب وكيلو بدون نظام aip



[ARX160]

الكيلو =تسليح+تكنولوجيا
ينقصها فقط aip

لكن صراحة
الالمان لا شئ يفوقهم فالتكنولوجيا
الغواصات الروسية تكنولوجيا جيدة وتسليح رائع
الغواصات الالمانية العكس



[kiowa]

لكن صراحة
الالمان لا شئ يفوقهم فالتكنولوجيا
الغواصات الروسية تكنولوجيا جيدة وتسليح رائع
الغواصات الالمانية العكس

لالمان وصلوا في احدث نسخهم من التايب الى ما يسمى بهدوء المحيط في غواصاتهم يعني انه ينبعث منها ضجيج مكافئ لما حولها في عمق المحيط بحيث لا يمكنك التفريق بين الغواصة واي شيئ اخر
لكن المشكلة ان انظمة السونار تطورت كثيرا بحيث اصبح بالامكان رسمصور ثلاثية الابعاد لما تحت المحيط واصبح بالامكان عزل الاصوات
وتحميل قاعدة بيانات يقوم كمبيوتر ادار المعارك بالغواصة فرزها تلقائيا



[yf22]

اخيرا وصل الروس الى هذه النقطة . . . . انا سعيد

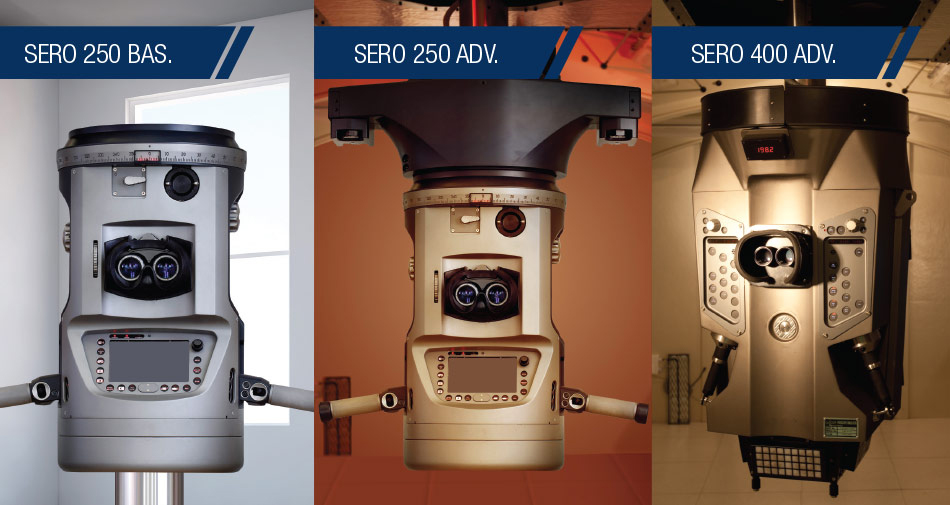

نتمنى عمل مقارنة بينه و بين النظام الالمانى sero 400 adv المثبت على التايب

https://forums.defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/uploads/monthly_2018_10/image.png.b3decfe8a5bae2bb79e5c52b3af3eb63.png​



[ALGERIAN SU57]

]

اخيرا وصل الروس الى هذه النقطة . . . . انا سعيد

نتمنى عمل مقارنة بينه و بين النظام الالمانى sero 400 adv المثبت على التايب

​

النظام موجود منذ 2005



[سهم اليعاربة]

مبروك للأشقاء الجزائر تسلح بحري يستحق الأحترام ..



[ALGERIAN SU57]

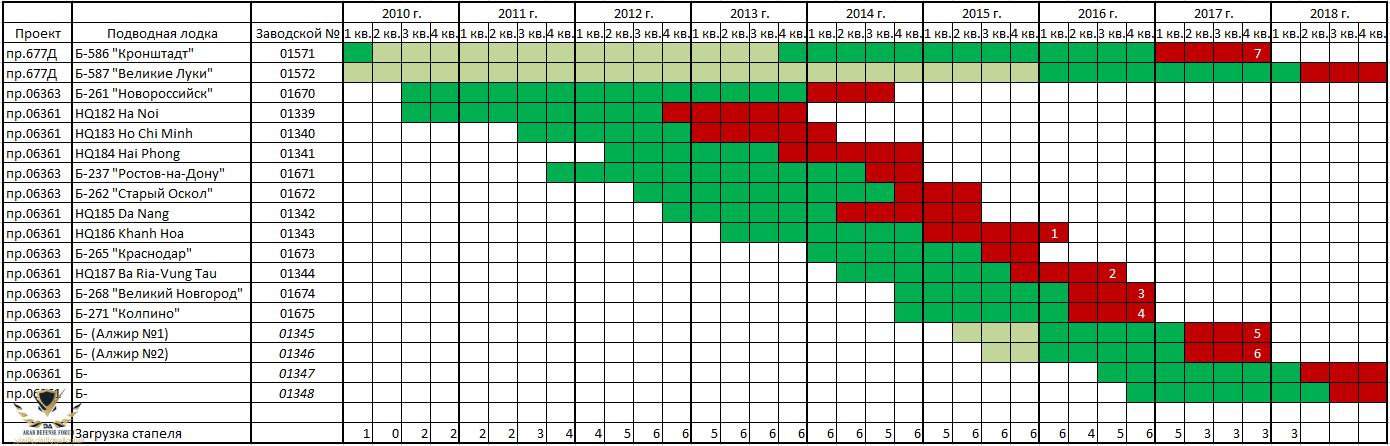

بانتظار غواصتين اخريين في المستقبل القريب ان شاء الله



[ALGERIAN SU57]

لا خلاف في ذالك
لكن تجاهلت اهم شئ من اجلة صنعت الغواصات
وهي التخفي والظهور المفاجئ والروس ابدعوا في تصميم الغواصات الصامتة.

اهم ضلع في الثالوث النووي هي الغواصات
يمكنك تدمير منصات الصواريخ ارض ارض الثابتة و المتحركة يمكنك اسقاط الطائرات الحاملة للاسلحة النووية لاكن ابدا ليس من السهل لا تدمير الغواصة لكن فقط ابحث عنها ولله معك

تقريبا 70 بالمئة من الترسانة النووية الامريكية هي على الغواصات



[كاهن حرب]

ألف مبروك للأشقاء في الجزائر،
سلاح غواصات جبار



[ALGERIAN SU57]

ألف مبروك للأشقاء في الجزائر،
سلاح غواصات جبار

الله يبارك فيك استاذي
عقبال نشوف غواصات سعودية تجوب البحر الاحمر
من فرنسا او اليابان



[The Night Fury]

خبرتي في الغواصات في بدايتها

و م اقول غير الله يوفق الاخوة في الجزائر

الله يعطيكم خيرها ويكفيكم الشر



[ALGERIAN SU57]

خبرتي في الغواصات في بدايتها

و م اقول غير الله يوفق الاخوة في الجزائر

الله يعطيكم خيرها ويكفيكم الشر

الله يحفظك و يبارك فيك



[ALGERIAN SU57]

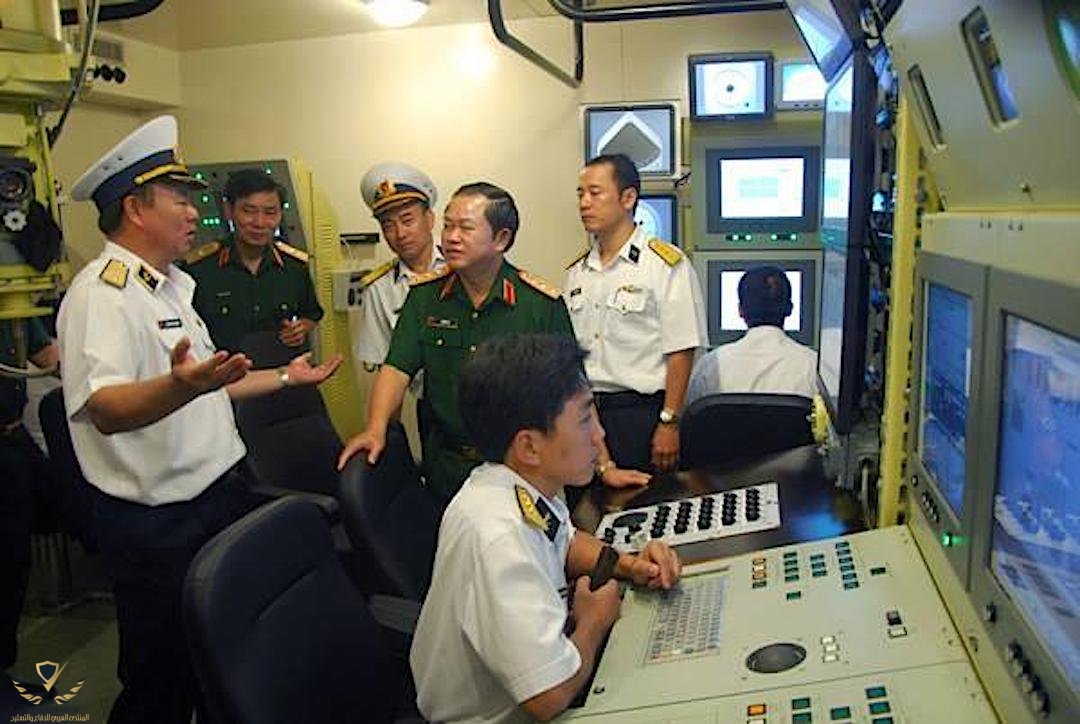

داخل الكيلو الفيتنامية
تظهر عليها تحسينات و تجهيزات رقمية كثيرة
الجزائريتين متوقع ان تكونا بنفس الشكل



[ALGERIAN SU57]

الغواصات الروسية مزودة بالرادار
RADAR SYSTEM KRM-66
هذا الرادار يوفر كشف عن الاهداف السطحية و الجوية بمدى بعيد و هو يدعم الصواريخ الروسية المضادة للسفن كالكلوب و الياخونت
لا ادري ان ظهر على الجزائرية لكن الراجح انه مركب عليها مادامت تحمل صواريخ مضادة للسفن بمدى 300 كيلومتر
كذلك الشركة المصنعة تعرضه بتسمية
RADAR SYSTEM KRM-66E
ما يعني انه معروض للتصدير
The purpose and range of application
KRM-66E is installed on the 4th Generation of submarines.

The system provides:

• Surface and air surveillance to warn a submarine on possible detection by anti-submarine weapon
• Surface surveillance with extremely low probability of radar interception in the interest of submarine’s safe navigation and target data acquisition to provide various weapons fire
• Detection and performance analysis with passive radar channel, emanition of signals and target classification based on radiation sources performance data keeping by anti-ship missile
• Emanitions security due to sophisticated low-power signal in active radar channel

A multipurpose antenna post with Friend-or-Foe identification antennas (FFI) and active and passive radar channels is used in the system.

The equipment of radar channels makes it possible to form various radar modifications and completeness set to meet customer’s technical assignment for particular submarine projects.

KRM-66E could be interfaced with the following ship-borne systems:

• Ship’s data management system
• Ship’s automatic weapon control system
• Sonar navigation system
• Ship’s ventilation and air conditioning system
• Ship’s control and management systems

The set and performance characteristics
The radar system consists of the following channels and equipment:

• Active radar channel (ARC)
• Passive radar channel (PRC)
• Integrated antenna station of the ARC and PRC
• Spare parts, tools and accessories set (SPTA set)

Operation conditions
Power supply from the DC mains
175 – 320 V
Power consumption
3,5 kW



[foos97]

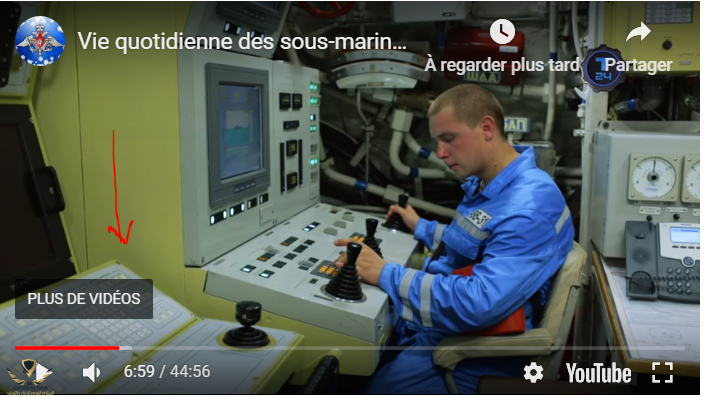

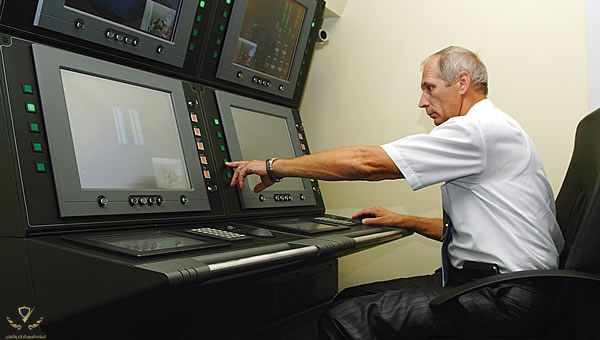

الذي فهمته ان البيروسكوب مرتبط بشاشة خاصة به
تكون بجوار قائد الدفة لاهداف ملاحية و غيرهامشاهدة المرفق 151138
و بامكان البيروسكوب عرض مختلف بياناته على الكونسولات القتالية للغواصة لاهداف الاشتباك

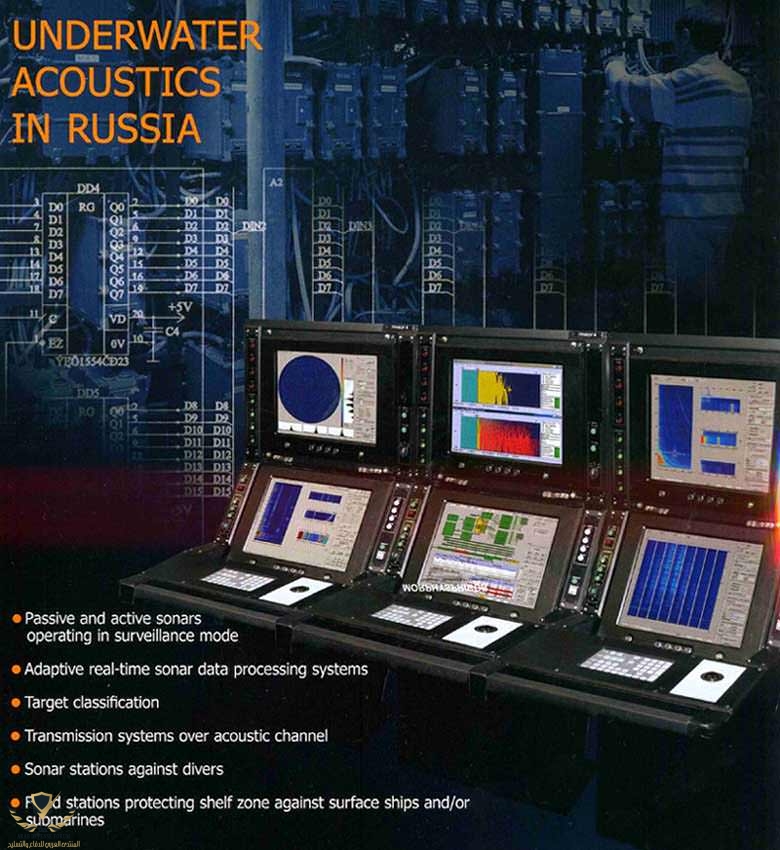

مشاهدة المرفق 151139مشاهدة المرفق 151140

يلاحظ إهتمام الروس أخيرا بشكل display console حيث ابرزوا جمالية وحدات التحكم والعرض بشكل كبير ومغاير عن ما عودونا عليه في السابق حيث الأشكال القديمة التي تشعرك وكأنك تشتغل في خرابة حيث المواسير والأسلاك الكهربائية المكشوفة والكثير من المعدات التي تسبب التلوث البصري

برافو عليهم​



[ALGERIAN SU57]

يلاحظ إهتمام الروس أخيرا بشكل display console حيث ابرزوا جمالية وحدات التحكم والعرض بشكل كبير ومغاير عن ما عودونا عليه في السابق حيث الأشكال القديمة التي تشعرك وكأنك تشتغل في خرابة حيث المواسير والأسلاك الكهربائية المكشوفة والكثير من المعدات التي تسبب التلوث البصري

برافو عليهم​

مجرد صورة نمطية تم بناءها على اساس ملاجظة غواصات روسية قديمة
الروس يملكون كنسولات جميلة و عصرية في كثير من الاسلحة الحديثة
حتى الغواصات الغربية القديمة تبدو بنفس الشكل



[ALGERIAN SU57]

هذا محاكي الغواصة و ليست الغواصة نفسها
ما يوحي ان النسخ الحديثة ستكون رهيبة



[foos97]

الصواريخ سطح سطح اصبح اعتراضها شبة مستحيل
لكن تبقي فرص نجاة الغواصات من الطوربيدات
متاحة حتي الان وباكثر من طريقة.

في الحروب الجوية واجهت القطع السطحية الأخطار الجوية بجميع الطرق hard kill & soft kill وأصبحت وسائل القتل الصعب شيء أساسي في جميع القطع السطحية ولم يكتفو بوسائل القتل الناعم ( مثل chaff / decoy/ ew ).

على عكس الحروب التحت سطحية كل الإهتمام كان موجهه لوسائل القتل الناعم ، هناك محاولات قليلة لتحويل الطوربيدات الخفيفة لإعتراض الطوربيدات لكنها لا ترقى لمستوى التهديد!!
هل القتل الناعم في الحروب التحت سطحية مضمون 100٪؟؟؟!



[ALGERIAN SU57]

المفاجاة الاجمل انه حتى الغواصات التي استلمتها الجزائر سابقا ظهر عليها البيروسكوب الالكتروني

النظام يظهر مغطى بغطاء معدني على ما يبدو

ثم يتم كشف احدى الشاشات في الصورة الثانية



[Makeyev]

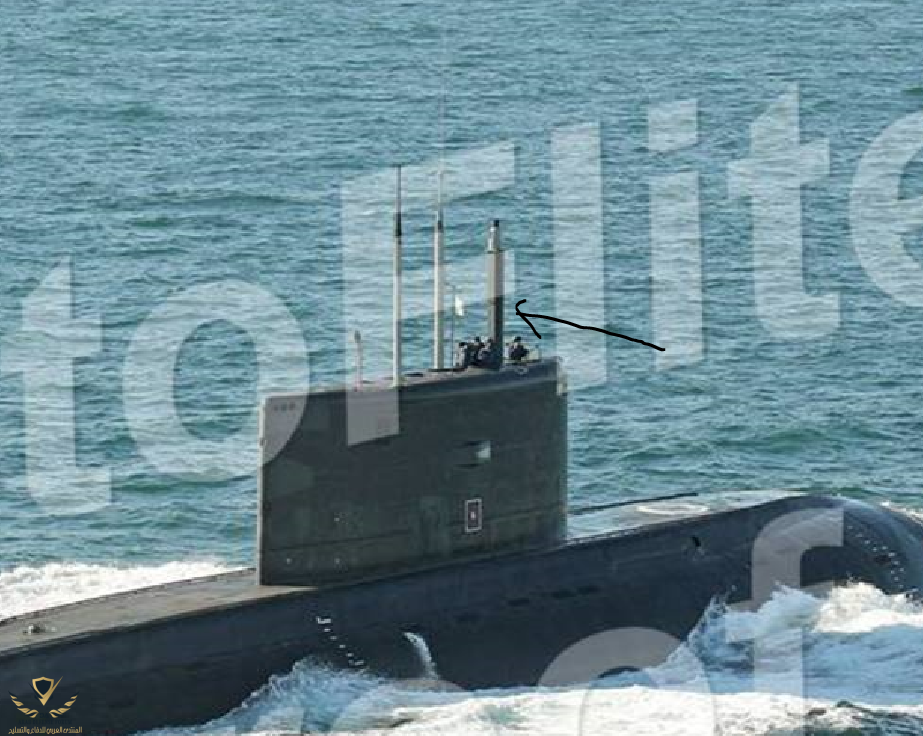

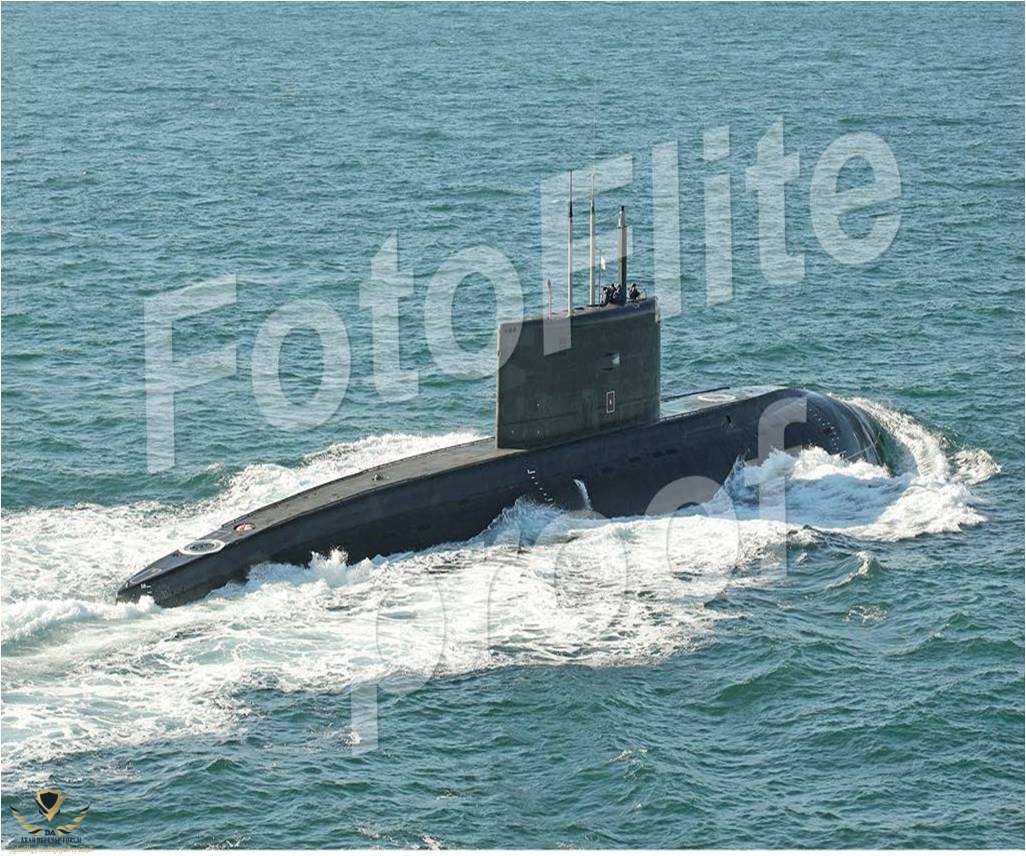

ظهر خلال استلام الغواصتين رقم 5و6 الجزائريتين انهما تم تزويدهما ببيروسكوب الكتروني من احدث ما توصلت الصناعة الروسية
مشاهدة المرفق 151098
مشاهدة المرفق 151099
البيروسكوب بحسب navyrecognition ذو مواصفات ثوريةتضاهي او تتفوق على الغربية في هذا المجال
تم استبدال المناظير التي تم تجهيز الغواصات من المشروع 885 من نوع ياسين ذات الدفع النووي وكذلك المشروع 955 من فئة بوري بنظام الكتروني بصري متطور ومكتشف لاتجاه الراديو
وقد تم تطوير المناظير الكهربائية الضوئية وصنعها معهد Elektropribor للبحوث المركزية في سانت بطرسبرغ. وهي أنظمة معقدة تجسد الأنظمة الكهربائية الضوئية (EO) وأنظمة الاستخبارات الإلكترونية.
وقال كبير مهندسي Elektropribor فيتالي بوستنيكوف لصحيفة ازفيستيا اليومية "هذه المناظير تجهز كل الغواصات البحرية الروسية التي يجري بناؤها وسيتم تجهيز الغواصات أثناء الاصلاح والارتقاء."
ووفقاً للصحيفة ، فإن نظام EO الفريد سيزود كل من الغواصات الروسية العاملة بالطاقة النووية وغواصات الديزل الكهربائية من طراز Lada-class (فئة بطرسبورغ) Project 637 و Project 636.3 (فئة محسّنة من طراز Kilo).
في المظهر الخارجي ، يبدو المنظار EO بنفس الشكل التقليدي. هو عبارة عن صاري تلسكوبي تعلوها وحدة بصرية. ومع ذلك ، هو جهاز جديد تماما . في الداخل ، تم إزاحة نظام العدسات التقليدية عن طريق الإلكترونيات
يرتبط المنظار EO مع شاشات العرض بواسطة كابلات متصلة بلوحة التحكم المركزية. تنتقل الصور إلى عدة محطات قتالية للغواصة في وقت واحد. مع المناظيرالتقليدية ، يمكن فقط لطاقم العمل الذي يستخدم المنظار أن يرى ما يحدث على السطح.
ميزة رئيسية أخرى لمنظور EO هو أنه يمكن أن يجتاز 360 درجة. في جزء من الثانية ، كل شيء تسجيل الفيديو على السطح. النظام البصرييرصد السفن والغواصات والطائرات والمروحيات على مسافة عدة عشرات من الكيلومترات. وبمقارنة الصور البصرية والأشعة تحت الحمراء للأهداف مقابل قاعدة البيانات ، يحدد النظام الأهداف ويعرض المعلمات والإحداثيات الخاصة بها تلقائيًا. وهذا يمكن الكابتن من فهم الوضع السطحي - أنواع الأهداف ومعلماتها والإحداثيات والسرعة والدورة وحتى الأسماء - في بضع ثوان.
العنصر الأساسي لمنظائر EO التي طورتها Shvabe (وهي شركة تابعة لـ Rostec) هو نظام بصري متطور للتكبير هو نظام عدسات دقيق معقد قادر على تغيير زاوية الرؤية بسلاسة ودون فقد جودة التعريف والتكبير على الأهداف . ببساطة ، إنه الزووم البصري المتوفر في كل الفيديو والكاميرات الثابتة الآن.
يقول المدير العام للمختبر التكنولوجي شوف - فيودور برون: "إن النظام الجديد في منظار EO يمكّن الغواصين من اختيار التكبير الأمثل ومجال الرؤية بشكل سريع". "تعريف الصورة مثل هذا غير متوفر للأنظمة البصرية ذات التركيز الثابت المستخدمة في المناظير ذات الرؤية المباشرة."
بالمقارنة مع أجهزة الرؤية التقليدية ، يوفر صاري EO الملاحظة في كل من الأشرطة الموجية البصرية والأشعة تحت الحمراء ، والتي تعد ذات أهمية خاصة لاستخدامها تحت السطح ، وفقا لصحيفة إزفستيا اليومية.
http://www.navyrecognition.com/inde...th-non-penetrating-electro-optical-masts.html-

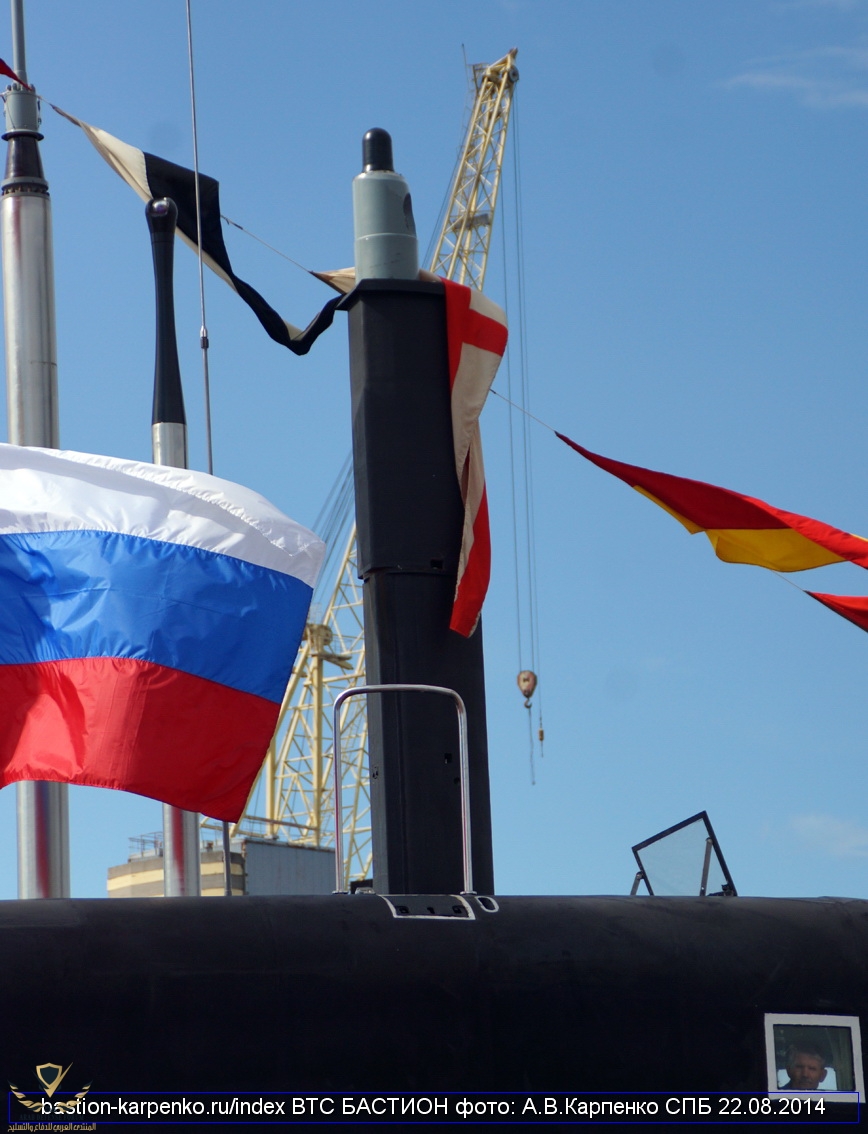

مشاهدة المرفق 151100

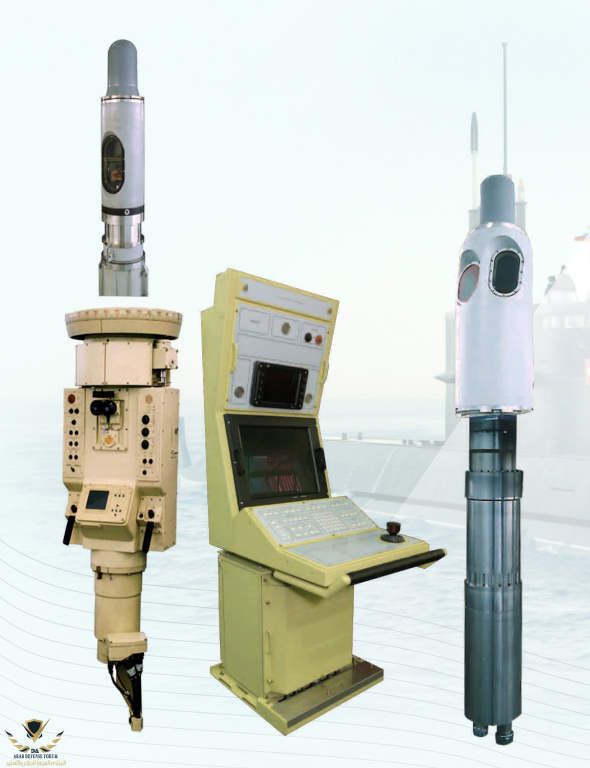

نسخ سابقة من النظام
مشاهدة المرفق 151101
مشاهدة المرفق 151102

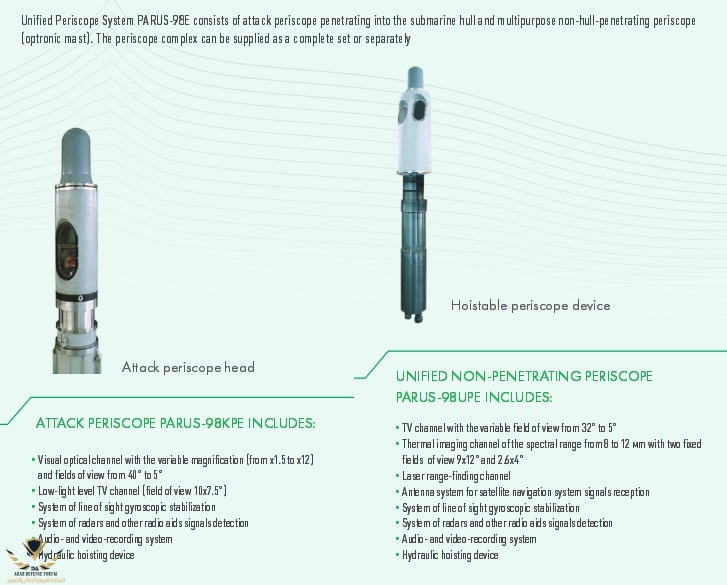

رابط من موقع الشركة
http://www.elektropribor.spb.ru/en/production/periscopes-and-optronic-masts/parus-98e/

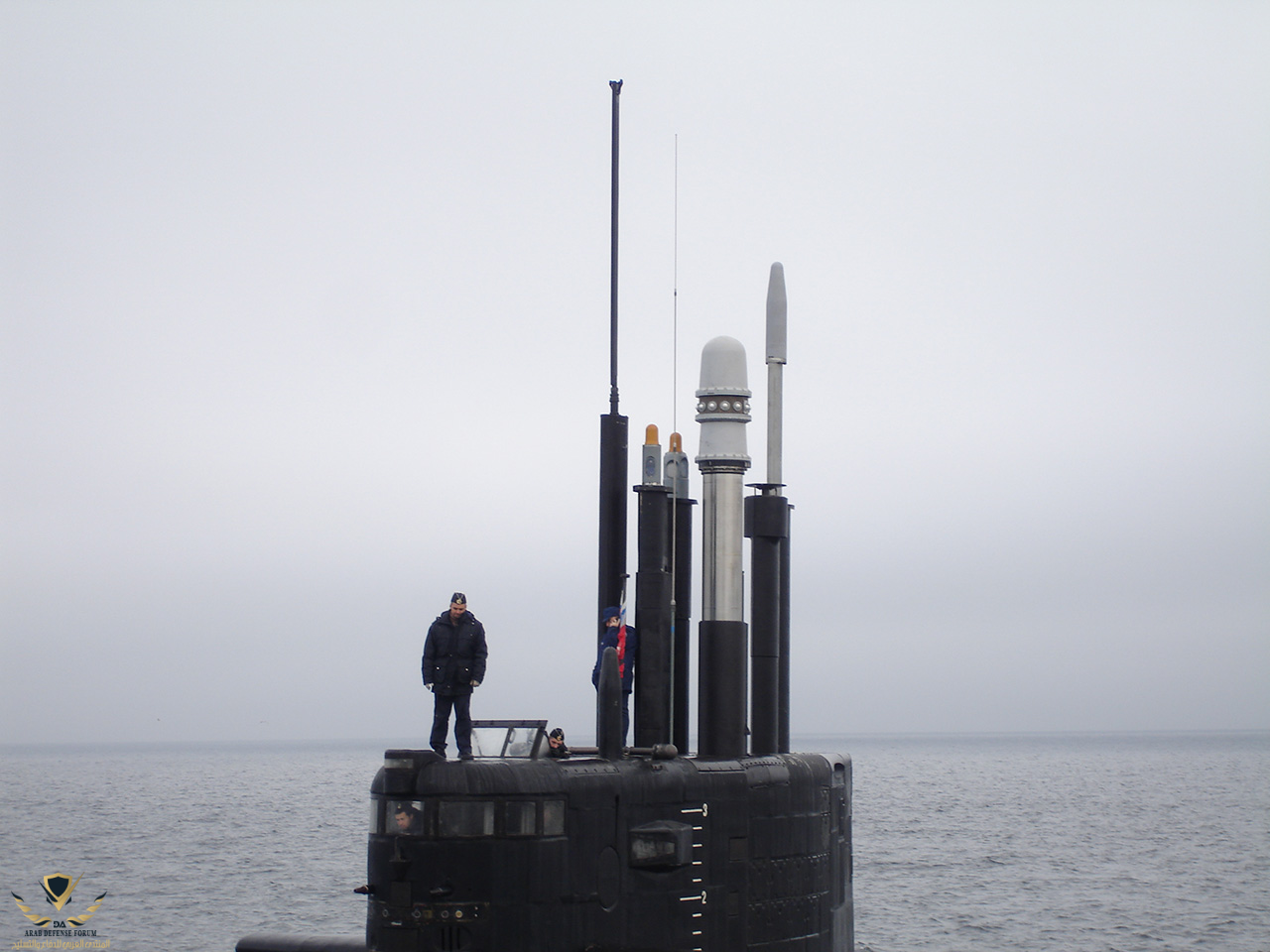

الغواصات الروسية مزودة بالرادار
RADAR SYSTEM KRM-66
هذا الرادار يوفر كشف عن الاهداف السطحية و الجوية بمدى بعيد و هو يدعم الصواريخ الروسية المضادة للسفن كالكلوب و الياخونت
لا ادري ان ظهر على الجزائرية لكن الراجح انه مركب عليها مادامت تحمل صواريخ مضادة للسفن بمدى 300 كيلومتر
كذلك الشركة المصنعة تعرضه بتسمية
RADAR SYSTEM KRM-66E
ما يعني انه معروض للتصدير
The purpose and range of application
KRM-66E is installed on the 4th Generation of submarines.

The system provides:

• Surface and air surveillance to warn a submarine on possible detection by anti-submarine weapon
• Surface surveillance with extremely low probability of radar interception in the interest of submarine’s safe navigation and target data acquisition to provide various weapons fire
• Detection and performance analysis with passive radar channel, emanition of signals and target classification based on radiation sources performance data keeping by anti-ship missile
• Emanitions security due to sophisticated low-power signal in active radar channel

A multipurpose antenna post with Friend-or-Foe identification antennas (FFI) and active and passive radar channels is used in the system.

The equipment of radar channels makes it possible to form various radar modifications and completeness set to meet customer’s technical assignment for particular submarine projects.

KRM-66E could be interfaced with the following ship-borne systems:

• Ship’s data management system
• Ship’s automatic weapon control system
• Sonar navigation system
• Ship’s ventilation and air conditioning system
• Ship’s control and management systems

The set and performance characteristics

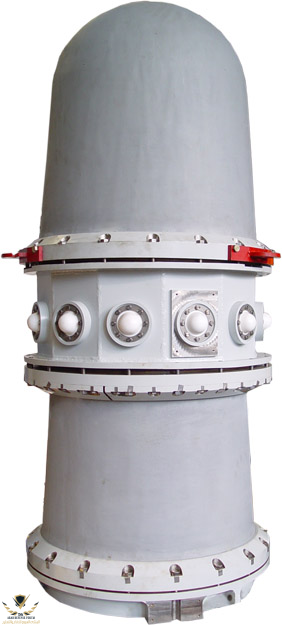

The radar system consists of the following channels and equipment:
مشاهدة المرفق 151256

• Active radar channel (ARC)
• Passive radar channel (PRC)
• Integrated antenna station of the ARC and PRC
• Spare parts, tools and accessories set (SPTA set)

Operation conditions
Power supply from the DC mains
175 – 320 V
Power consumption
3,5 kW

مشاهدة المرفق 151257

رابط من موقع الشركة
https://www.granit-electron.ru/en/p...d-radioelectronic-warfare-systems/krm-66e.php

يلاحظ إهتمام الروس أخيرا بشكل display console حيث ابرزوا جمالية وحدات التحكم والعرض بشكل كبير ومغاير عن ما عودونا عليه في السابق حيث الأشكال القديمة التي تشعرك وكأنك تشتغل في خرابة حيث المواسير والأسلاك الكهربائية المكشوفة والكثير من المعدات التي تسبب التلوث البصري

برافو عليهم​

تحديثات غواصة الكيلو الروسية (مقطع من الداخل)

هذا محاكي الغواصة و ليست الغواصة نفسها
ما يوحي ان النسخ الحديثة ستكون رهيبة
مشاهدة المرفق 151276

موقع مكتب روبين الرائد في تصميم الغواصات الروسية وأحد أعمدتها يضع صور لمحاكيات لا تظهر التطور الحاصل للغواصات الروسية!
